  1. 海克莱特携手SIANO隆重推出新一代 海克莱特科技发展有限公司 CMMB高清移动数字电视模块之 精彩中国----XRX1184-50AV1A1 为你打造专业的车载视觉空间

  2. 车载CMMB移动电视模块环境应用说明 CMMB是英文China Mobile Multimedia Broadcasting的缩略语简称，意为中国移 动多媒体广播电视。是中国自主知识产权的，广电总局主推，运用卫星传输与地面网络相 结合的无缝协同覆盖，支持公共服务，可提供数字广播电视节目、综合信息和紧急广播服务。 Company Logo

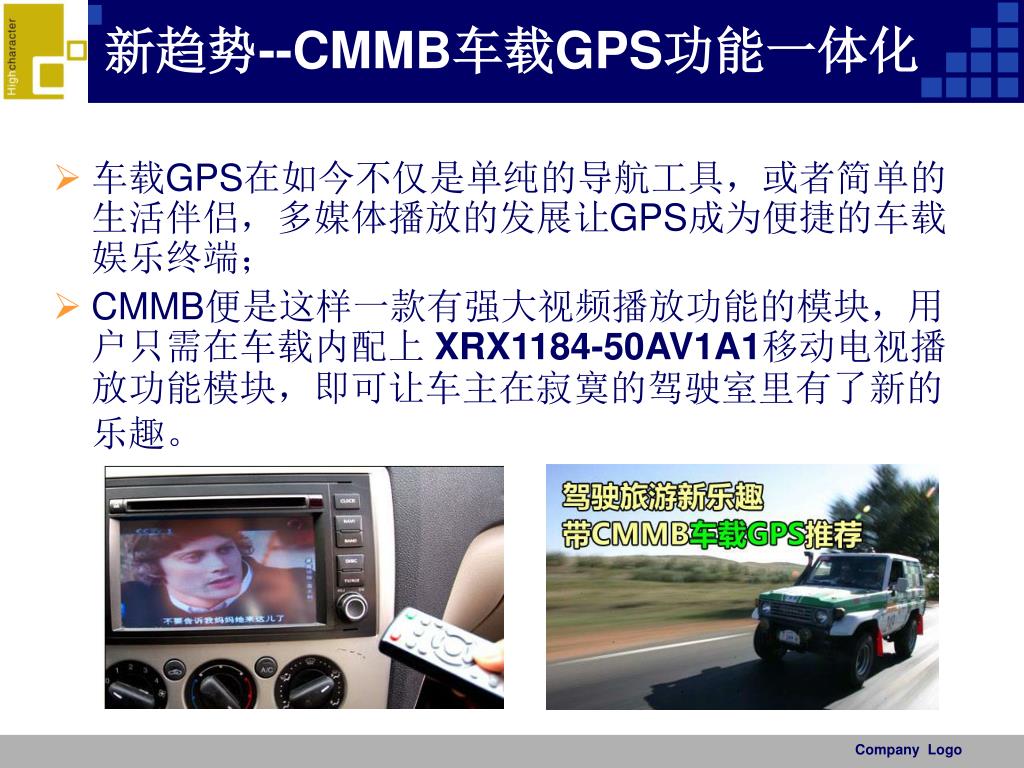

  3. 新趋势--CMMB车载GPS功能一体化 • 车载GPS在如今不仅是单纯的导航工具，或者简单的生活伴侣，多媒体播放的发展让GPS成为便捷的车载娱乐终端； • CMMB便是这样一款有强大视频播放功能的模块，用户只需在车载内配上XRX1184-50AV1A1移动电视播放功能模块，即可让车主在寂寞的驾驶室里有了新的乐趣。 Company Logo

  4. CMMB开发背景（专业技术联合） 海克莱特 强强联合携手打造、共同优化及全面考虑后设计成熟具有自主知识产权XRX1184系列电视模块，专用于车载系列。 韩国Telechips 以色列SIANO XRX1184 系列模块 Company Logo

  5. 模块原理结构图一 前端 • 前端采用以色列SIANOSMS1184 SMS1184提供了最好的移动室内接收性能、高灵敏度以及超强稳定性。 通过集成一个U波段的调谐器和一个高性能的解调器，SMS1184使得终端客户可以设计最小的封装，并实现大卡升级以最低成本和最短时间进入市场。 Company Logo

  6. 模块原理结构图二 后端 • 后端采用TCC7920S芯片,使模块拥有快捷强大的解码功能。 使用CA芯片贴片,保证使用的稳定性大大降低客户成本 Company Logo

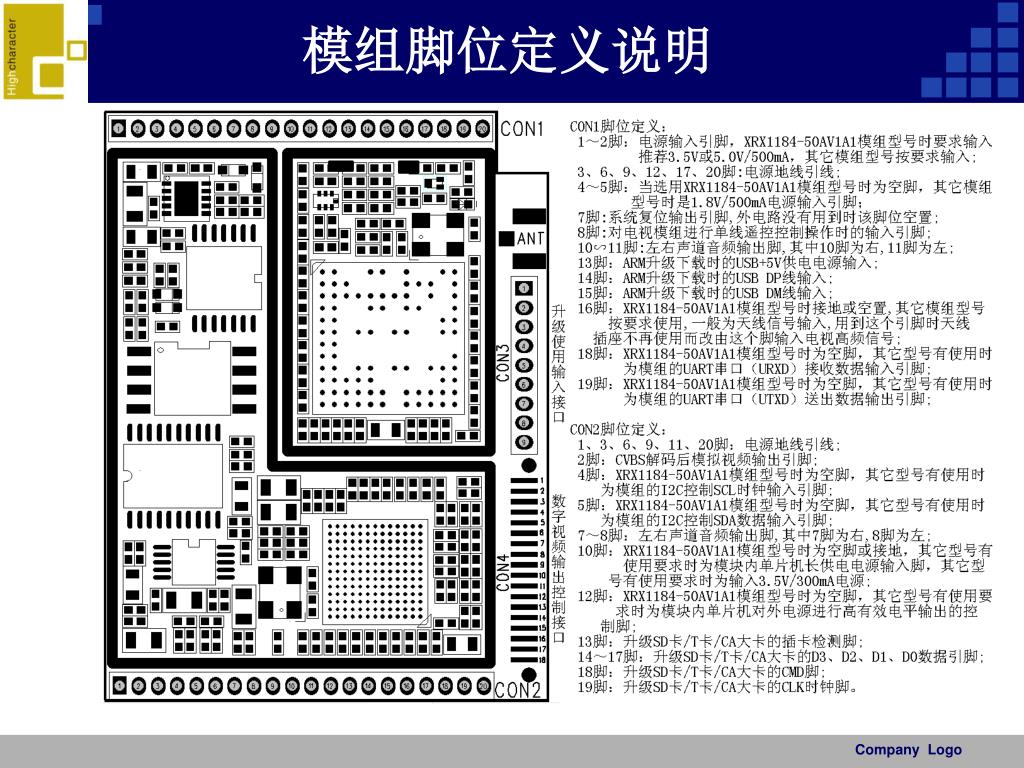

  7. 模组脚位定义说明 Company Logo

  8. XRX1184-50AV1A1模块实物拍摄 模块内部实物图 CMMB模块与车载连接图 模块PCB板背部图 完整模块图 Company Logo

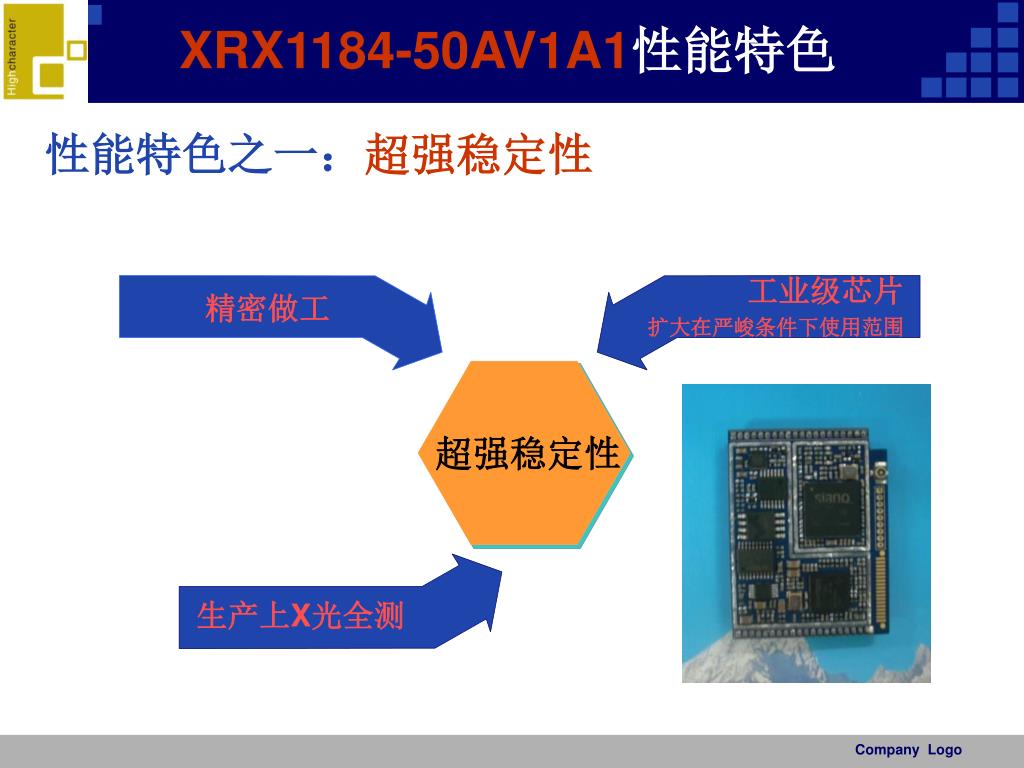

  9. XRX1184-50AV1A1性能特色 性能特色之一：超强稳定性 工业级芯片 扩大在严峻条件下使用范围 精密做工 超强稳定性 生产上X光全测 Company Logo

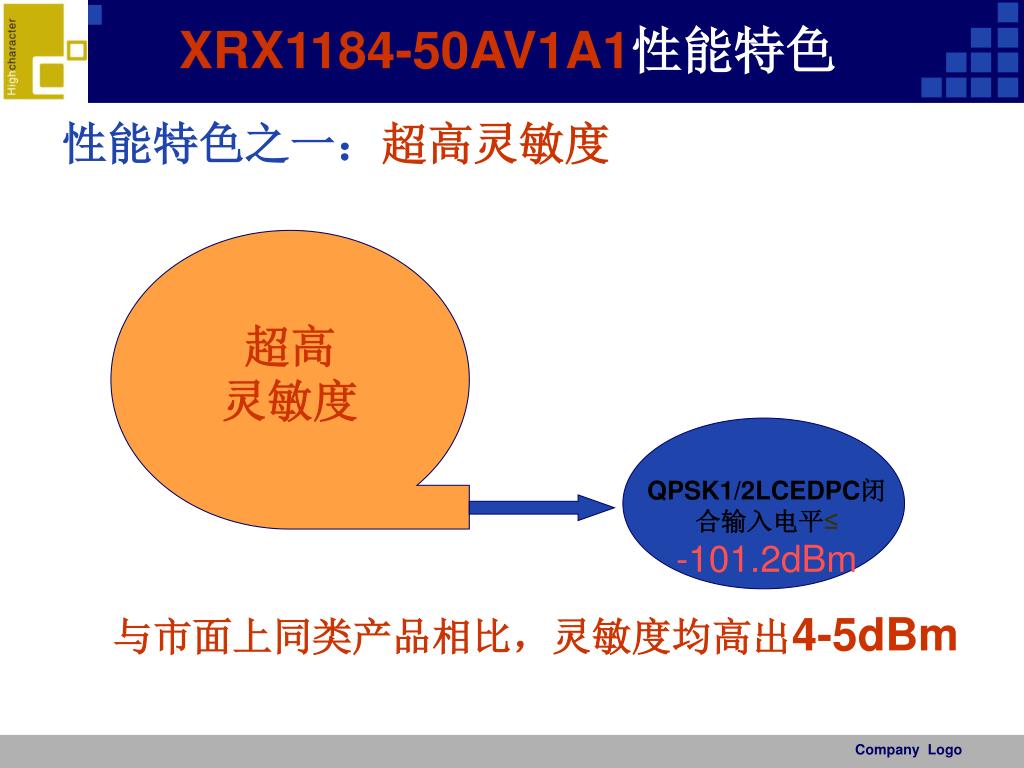

  10. XRX1184-50AV1A1性能特色 性能特色之一：超高灵敏度 与市面上同类产品相比，灵敏度均高出4-5dBm 超高 灵敏度 QPSK1/2LCEDPC闭合输入电平≤ -101.2dBm Company Logo

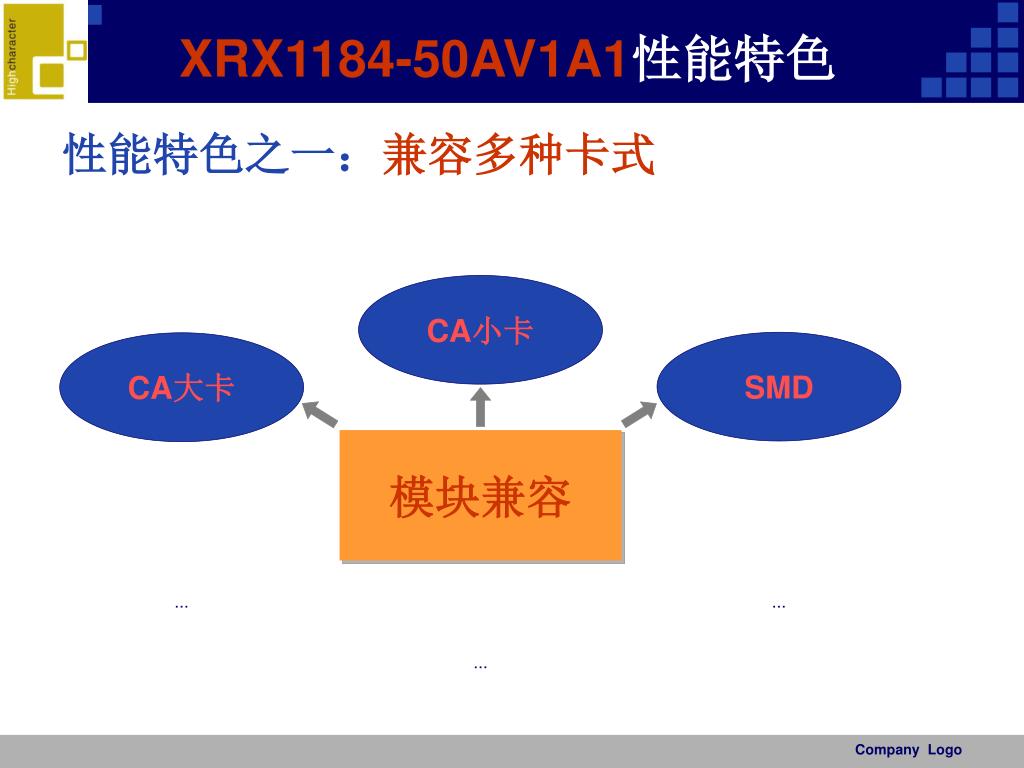

  11. XRX1184-50AV1A1性能特色 性能特色之一：兼容多种卡式 CA小卡 SMD CA大卡 模块兼容 ... ... ... Company Logo

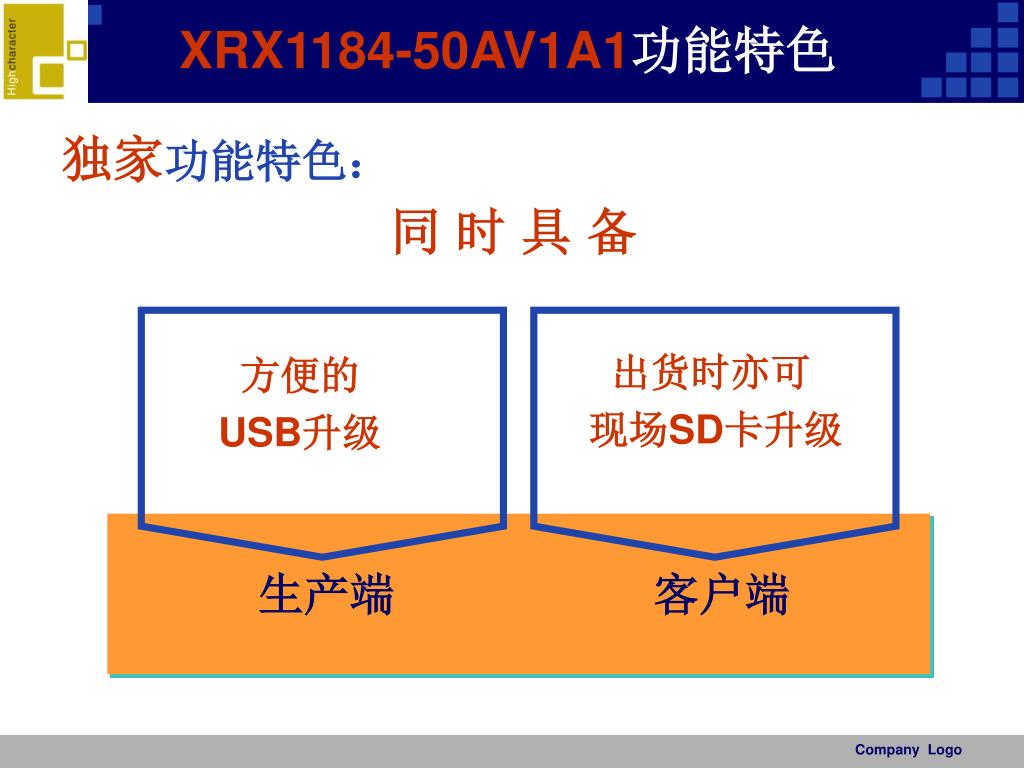

  12. XRX1184-50AV1A1功能特色 独家功能特色： 同 时 具 备 出货时亦可 现场SD卡升级 方便的 USB升级 生产端 客户端 Company Logo

  13. 同时具备CVBS模拟视频输出及数字CCIR656/601数字接口输出，同时具备CVBS模拟视频输出及数字CCIR656/601数字接口输出， 满足不同用户需求； 特有的数字视频输出使用户真正体现数字电视的高清视频享受, 开发高端产品；支持有源与无源天线使用 产品适用于：车载电视、PMP、PDA、 MP3、PND、CMMB机顶盒及所有CMMB的手持和便携式产品。 XRX1184-50AV1A1功能特色 功能特色之：特有数字输出功能 Company Logo

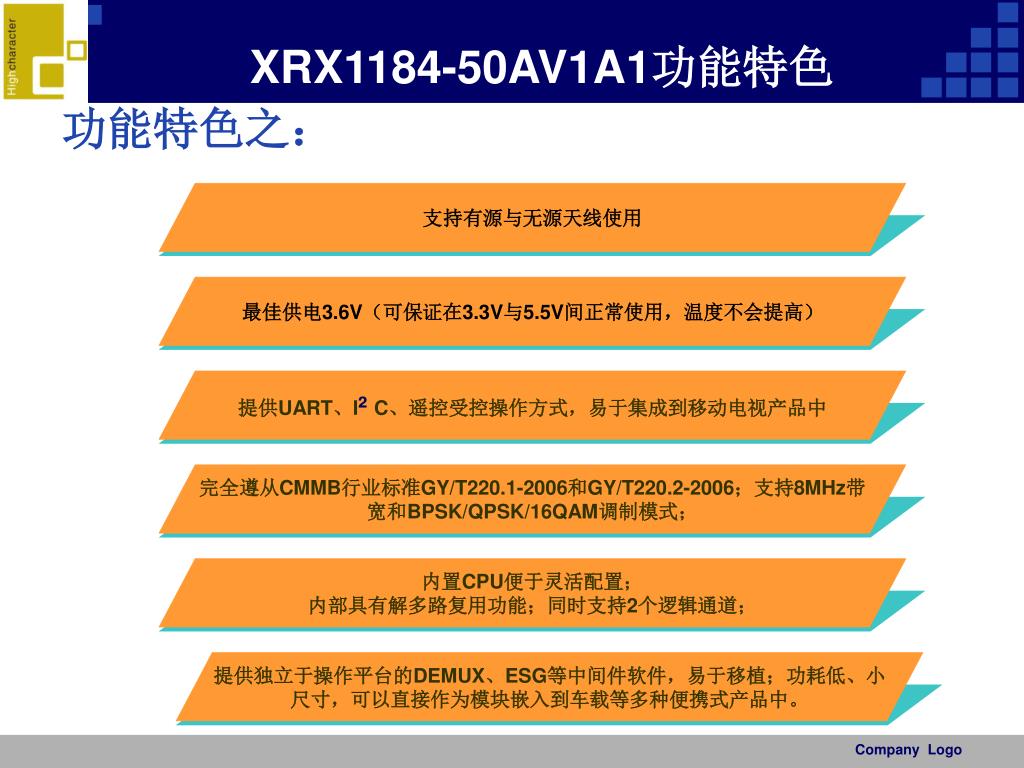

  14. 内置CPU便于灵活配置； 内部具有解多路复用功能；同时支持2个逻辑通道； 完全遵从CMMB行业标准GY/T220.1-2006和GY/T220.2-2006；支持8MHz带宽和BPSK/QPSK/16QAM调制模式； 提供独立于操作平台的DEMUX、ESG等中间件软件，易于移植；功耗低、小尺寸，可以直接作为模块嵌入到车载等多种便携式产品中。 提供UART、I²C、遥控受控操作方式，易于集成到移动电视产品中 支持有源与无源天线使用 最佳供电3.6V（可保证在3.3V与5.5V间正常使用，温度不会提高） XRX1184-50AV1A1功能特色 功能特色之： Company Logo

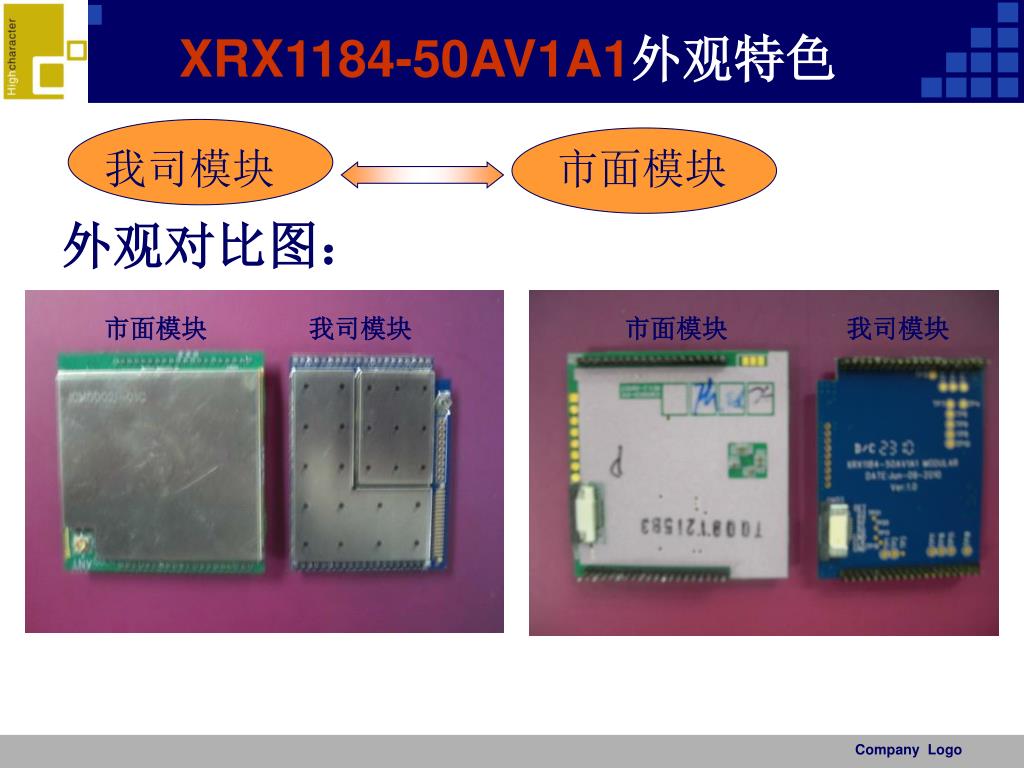

  15. XRX1184-50AV1A1外观特色 外观对比图： 我司模块 市面模块 我司模块 市面模块 我司模块 市面模块 我司模块 市面模块 我司模块 市面模块 Company Logo

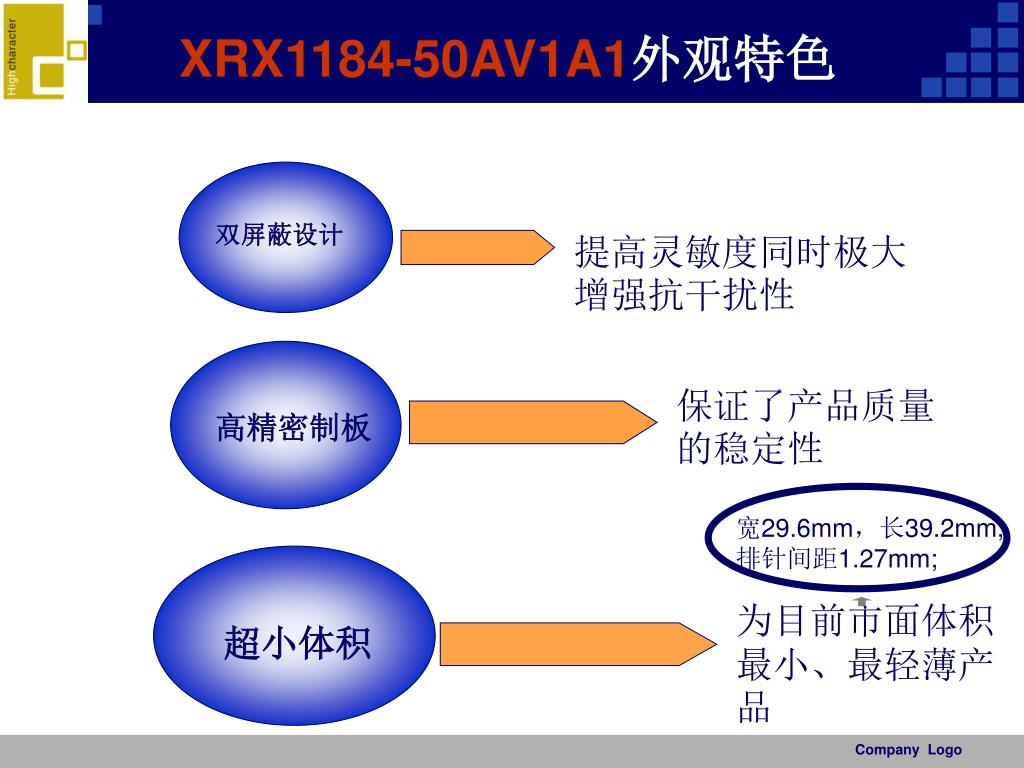

  16. XRX1184-50AV1A1外观特色 双屏蔽设计 提高灵敏度同时极大增强抗干扰性 保证了产品质量的稳定性 高精密制板 宽29.6mm，长39.2mm,排针间距1.27mm; 为目前市面体积最小、最轻薄产品 超小体积 Company Logo

  17. 单面贴片:提高产品性能及稳定性 采用X光全检技术,模块品质优秀 出货通过仪器测试保证了产品的灵敏度 已规模量产 物料全检:保证来料的正品合格率 生产工艺—细致出精品 Company Logo

  18. 支持贴片与直插两种安装方式 使用CA贴片解密方式 支持使用大卡解密功能 模组安装方式 1 2 3 Company Logo

  19. 产品实景播放效果 Company Logo

  20. 客户应用产品展示 Company Logo

  21. 技 术 支 持 • 根据客户需求量身定制特色功能 • 根据客户出现状况及时解决问题 • 在客户研发新产品阶段提出合理化建议并全方位技术支持 Company Logo

  22. 售后与质量保证 客户在使用我司模块过程中,如有质量或技术问题, 可即时联系我司,我司将派专人为您解决! Company Logo

  23. 联 系 方 式 深圳市海克莱特科技发展有限公司 Shezhen Highcharacter Science and Technology Development Co.,Ltd 联系电话:0755-83759898 0755-83759988 传 真:0755-83759388 地址:深圳市南山区科技园长虹科技大厦505 ADD:Room 505,Changhong Technology Building,Keji 12th Road South, High-tech Industrial Park, Nanshan, Shenzhen 518057, P. R. China Company Logo
