控制器产品手册

1. 控制器产品手册 北京华业阳光新能源有限公司（原北京清华阳光太阳能设备有限责任公司） 地址：北京·昌平·阳坊 （102205） 电话：010-69762121 58858558 售后电话：8008104848 http://www.thsolar.com

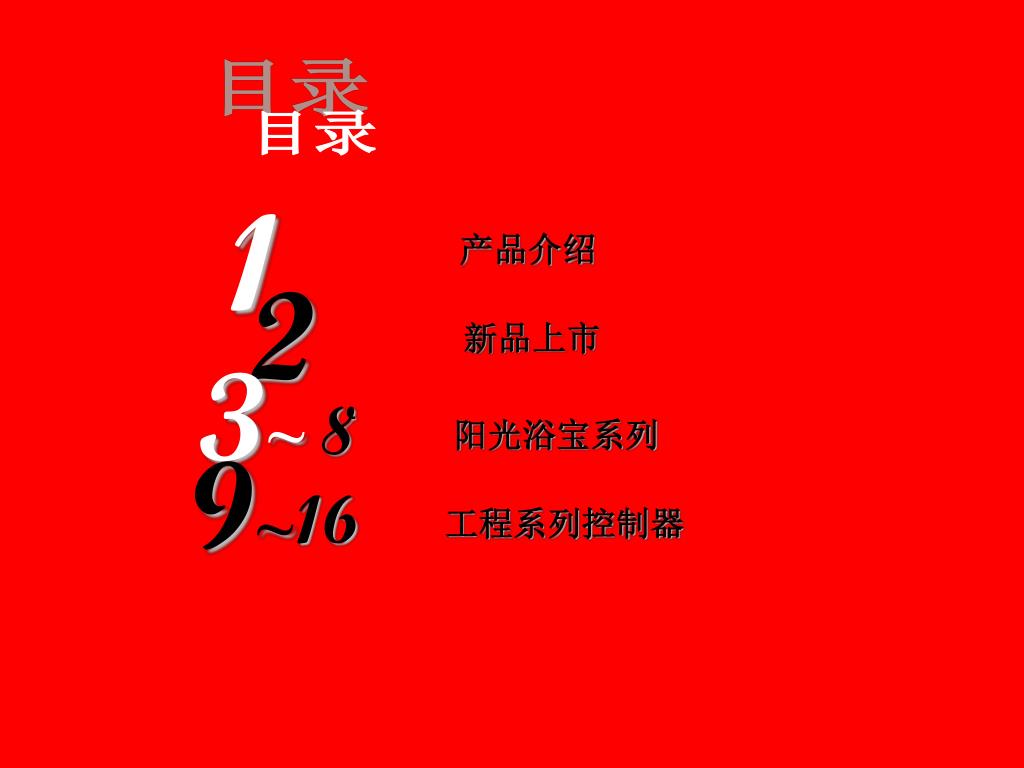

2. 目录 1 产品介绍 2 新品上市 3~ 8 阳光浴宝系列 9~ 16 工程系列控制器

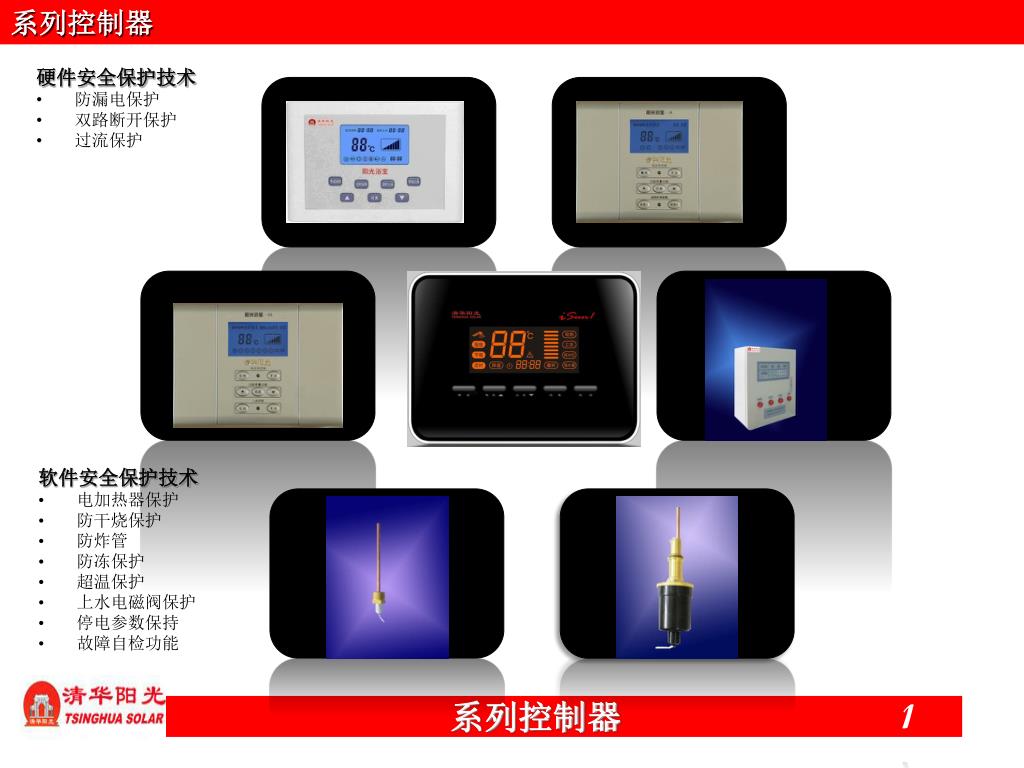

3. 系列控制器 • 硬件安全保护技术 • 防漏电保护 • 双路断开保护 • 过流保护 • 软件安全保护技术 • 电加热器保护 • 防干烧保护 • 防炸管 • 防冻保护 • 超温保护 • 上水电磁阀保护 • 停电参数保持 • 故障自检功能 系列控制器 1

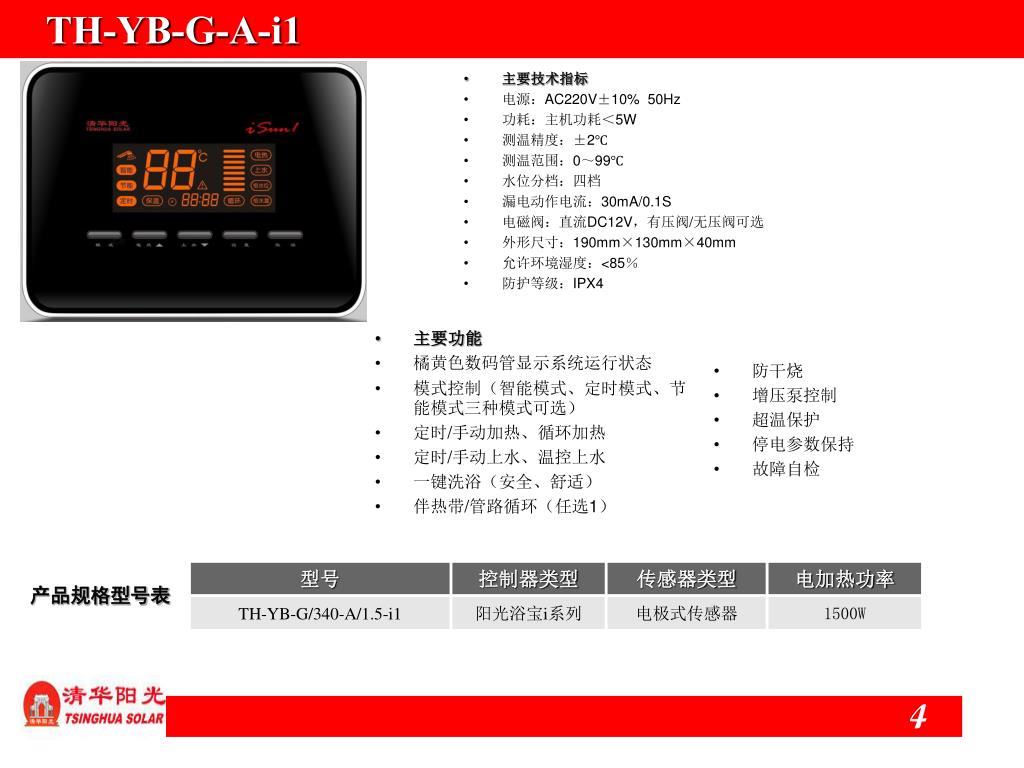

4. TH-YB-G-A-i1 • 主要功能 • 橘黄色数码管显示系统运行状态 • 模式控制（智能模式、定时模式、节能模式三种模式可选） • 定时/手动加热、循环加热 • 定时/手动上水、温控上水 • 一键洗浴（安全、舒适） • 伴热带/管路循环（任选1） • 防干烧 • 增压泵控制 • 超温保护 • 停电参数保持 • 故障自检 产品规格型号表 4 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：四档 漏电动作电流：30mA/0.1S 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：190mm×130mm×40mm 允许环境湿度：<85％ 防护等级：IPX4

5. TH-YB-G-A-i2 • 主要功能 • 热水器运行状态显示 • 手动上水 • 温控补水 • 自动上水 • 增压泵功能（电热带功能）二选一 • 低水压保护 • 防炸管保护 产品规格型号表 4 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：四档 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：170mm×100mm×35mm 允许环境湿度：<85％ 防护等级：IPX4

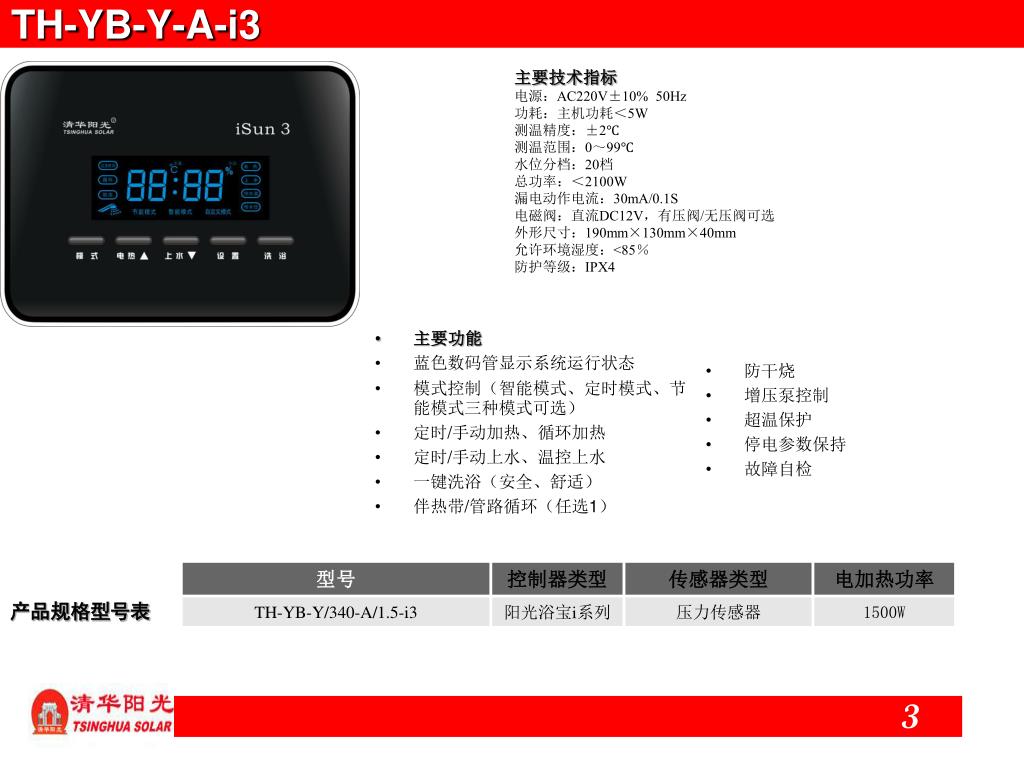

6. TH-YB-Y-A-i3 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：20档 总功率：＜2100W 漏电动作电流：30mA/0.1S 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：190mm×130mm×40mm 允许环境湿度：<85％ 防护等级：IPX4 • 主要功能 • 蓝色数码管显示系统运行状态 • 模式控制（智能模式、定时模式、节能模式三种模式可选） • 定时/手动加热、循环加热 • 定时/手动上水、温控上水 • 一键洗浴（安全、舒适） • 伴热带/管路循环（任选1） • 防干烧 • 增压泵控制 • 超温保护 • 停电参数保持 • 故障自检 产品规格型号表 3

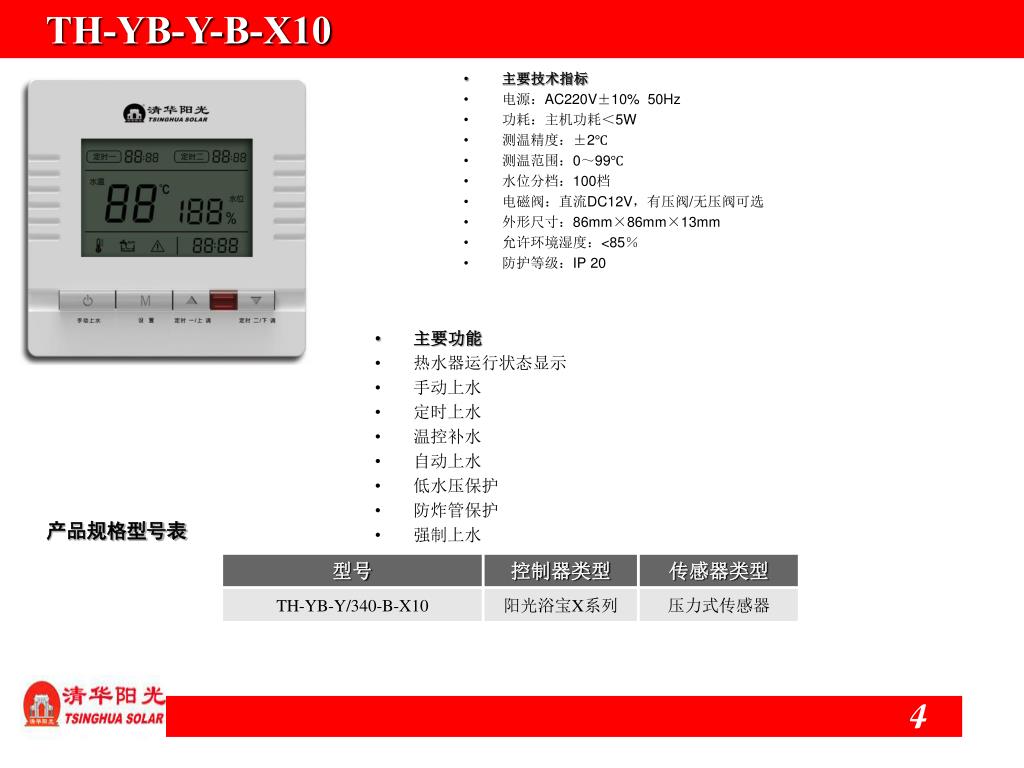

7. TH-YB-Y-B-X10 • 主要功能 • 热水器运行状态显示 • 手动上水 • 定时上水 • 温控补水 • 自动上水 • 低水压保护 • 防炸管保护 • 强制上水 产品规格型号表 4 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：100档 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：86mm×86mm×13mm 允许环境湿度：<85％ 防护等级：IP 20

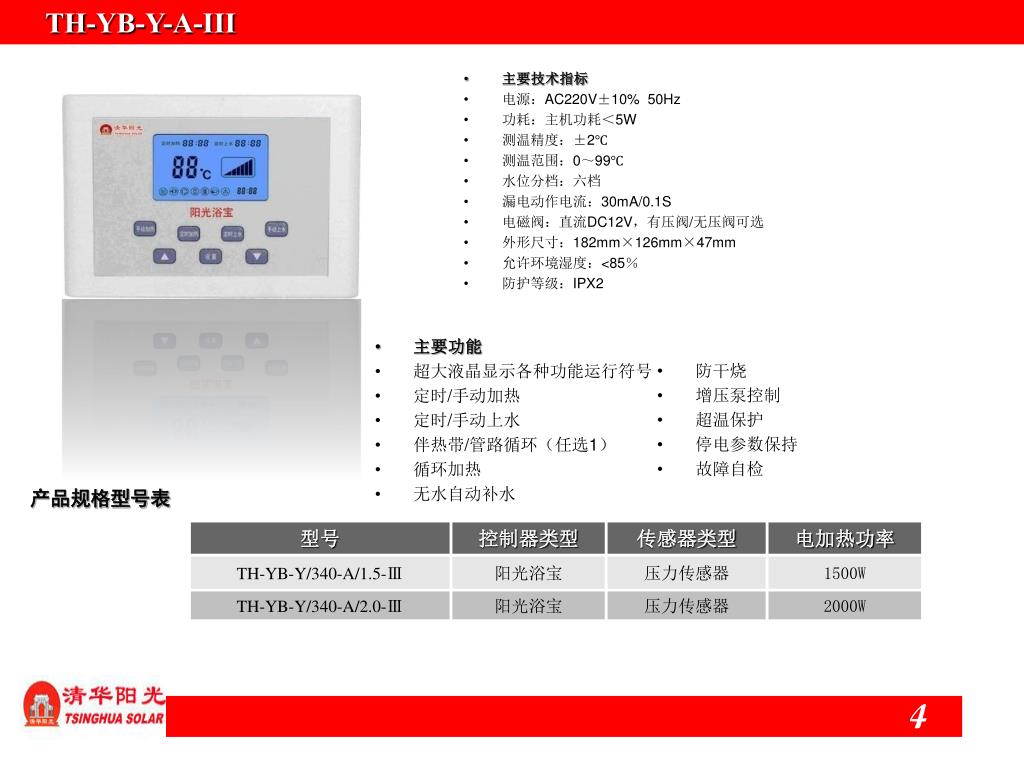

8. TH-YB-Y-A-III • 防干烧 • 增压泵控制 • 超温保护 • 停电参数保持 • 故障自检 产品规格型号表 4 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：六档 漏电动作电流：30mA/0.1S 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：182mm×126mm×47mm 允许环境湿度：<85％ 防护等级：IPX2 主要功能 超大液晶显示各种功能运行符号 定时/手动加热 定时/手动上水 伴热带/管路循环（任选1） 循环加热 无水自动补水

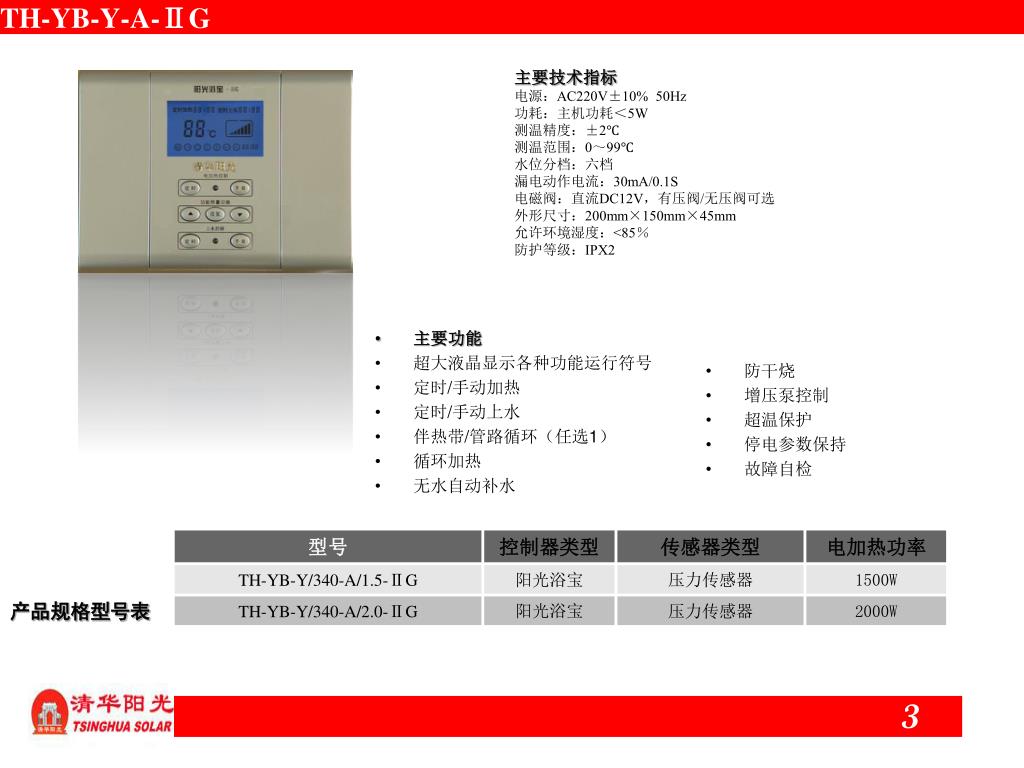

9. TH-YB-Y-A-ⅡG 主要技术指标 电源：AC220V±10% 50Hz 功耗：主机功耗＜5W 测温精度：±2℃ 测温范围：0～99℃ 水位分档：六档 漏电动作电流：30mA/0.1S 电磁阀：直流DC12V，有压阀/无压阀可选 外形尺寸：200mm×150mm×45mm 允许环境湿度：<85％ 防护等级：IPX2 • 主要功能 • 超大液晶显示各种功能运行符号 • 定时/手动加热 • 定时/手动上水 • 伴热带/管路循环（任选1） • 循环加热 • 无水自动补水 • 防干烧 • 增压泵控制 • 超温保护 • 停电参数保持 • 故障自检 产品规格型号表 3

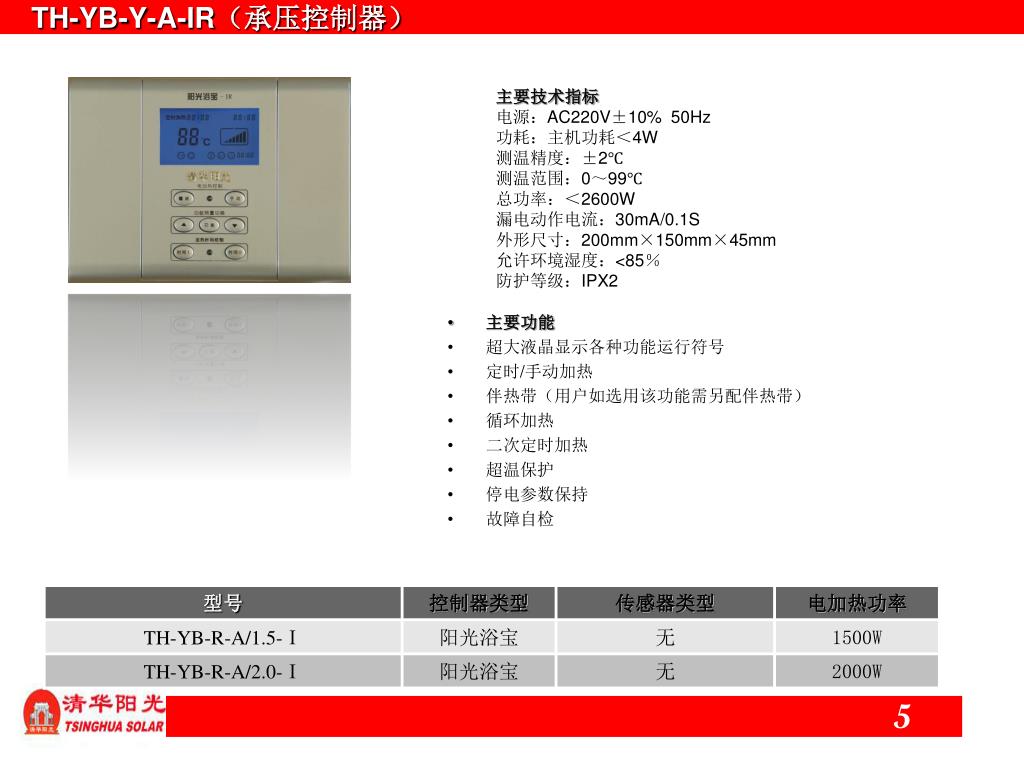

10. 主要技术指标电源：AC220V±10% 50Hz功耗：主机功耗＜4W测温精度：±2℃测温范围：0～99℃总功率：＜2600W漏电动作电流：30mA/0.1S外形尺寸：200mm×150mm×45mm允许环境湿度：<85％防护等级：IPX2 TH-YB-Y-A-IR（承压控制器） • 主要功能 • 超大液晶显示各种功能运行符号 • 定时/手动加热 • 伴热带（用户如选用该功能需另配伴热带） • 循环加热 • 二次定时加热 • 超温保护 • 停电参数保持 • 故障自检 5

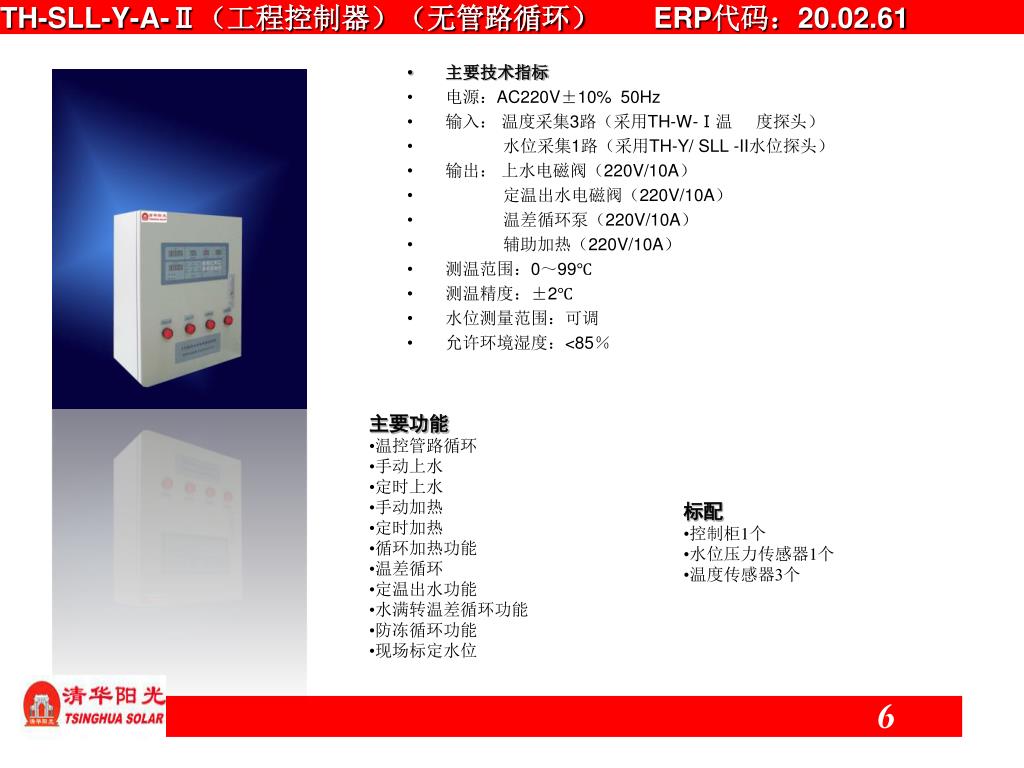

11. TH-SLL-Y-A-Ⅱ（工程控制器）（无管路循环） ERP代码：20.02.61 主要技术指标 电源：AC220V±10% 50Hz 输入： 温度采集3路（采用TH-W-Ⅰ温 度探头） 水位采集1路（采用TH-Y/ SLL -II水位探头） 输出： 上水电磁阀（220V/10A） 定温出水电磁阀（220V/10A） 温差循环泵（220V/10A） 辅助加热（220V/10A） 测温范围：0～99℃ 测温精度：±2℃ 水位测量范围：可调 允许环境湿度：<85％ • 主要功能 • 温控管路循环 • 手动上水 • 定时上水 • 手动加热 • 定时加热 • 循环加热功能 • 温差循环 • 定温出水功能 • 水满转温差循环功能 • 防冻循环功能 • 现场标定水位 • 标配 • 控制柜1个 • 水位压力传感器1个 • 温度传感器3个 6

12. TH-SLL-Y-A-III（工程控制器）（时控管路循环） ERP代码：20.02.75.01 • 主要技术指标 • 电源：AC220V±10% 50Hz • 输入： 温度采集3路（采用TH-W-Ⅰ温 度探头） • 水位采集1路（采用TH-Y/ SLL -II水位探头） • 输出： 上水电磁阀（220V/10A） • 定温出水电磁阀（220V/10A） • 温差循环泵（220V/10A） • 辅助加热（220V/10A） • 测温范围：0～99℃ • 测温精度：±2℃ • 水位测量范围：可调 • 允许环境湿度：<85％ • 主要功能 • 时控管路循环 • 手动上水 • 定时上水 • 手动加热 • 定时加热 • 循环加热功能 • 温差循环 • 定温出水功能 • 水满转温差循环功能 • 防冻循环功能 • 现场标定水位 • 标配 • 控制柜1个（内含时控器） • 水位压力传感器1个 • 温度传感器3个 8

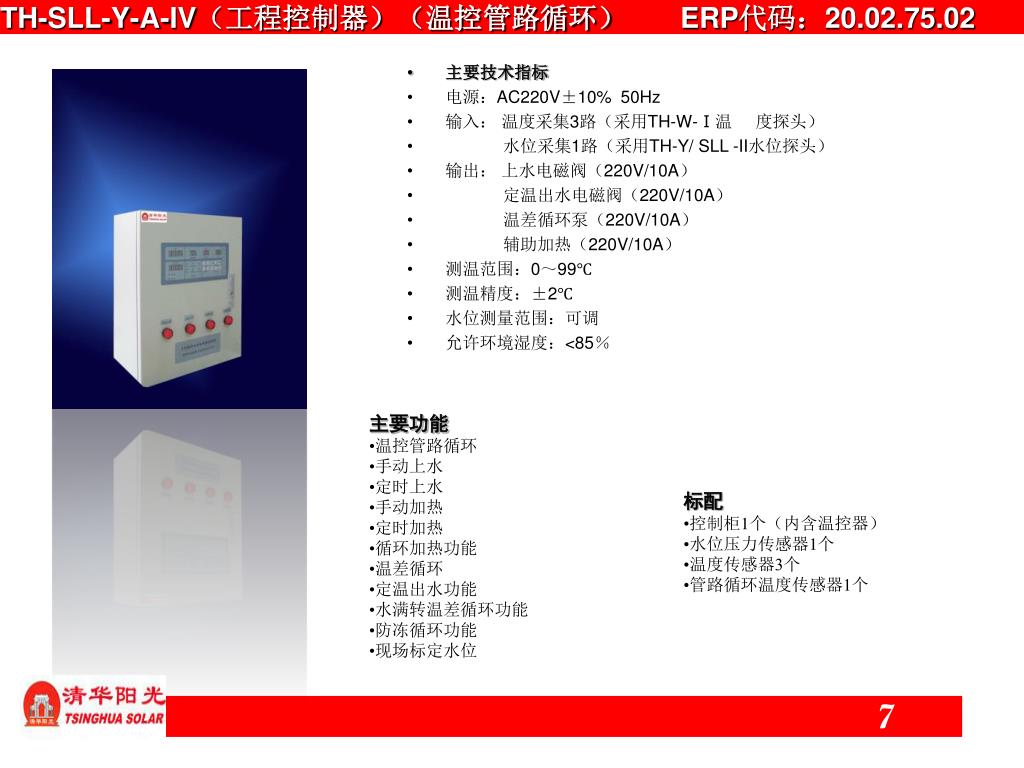

13. TH-SLL-Y-A-IV（工程控制器）（温控管路循环） ERP代码：20.02.75.02 • 主要技术指标 • 电源：AC220V±10% 50Hz • 输入： 温度采集3路（采用TH-W-Ⅰ温 度探头） • 水位采集1路（采用TH-Y/ SLL -II水位探头） • 输出： 上水电磁阀（220V/10A） • 定温出水电磁阀（220V/10A） • 温差循环泵（220V/10A） • 辅助加热（220V/10A） • 测温范围：0～99℃ • 测温精度：±2℃ • 水位测量范围：可调 • 允许环境湿度：<85％ • 主要功能 • 温控管路循环 • 手动上水 • 定时上水 • 手动加热 • 定时加热 • 循环加热功能 • 温差循环 • 定温出水功能 • 水满转温差循环功能 • 防冻循环功能 • 现场标定水位 • 标配 • 控制柜1个（内含温控器） • 水位压力传感器1个 • 温度传感器3个 • 管路循环温度传感器1个 7

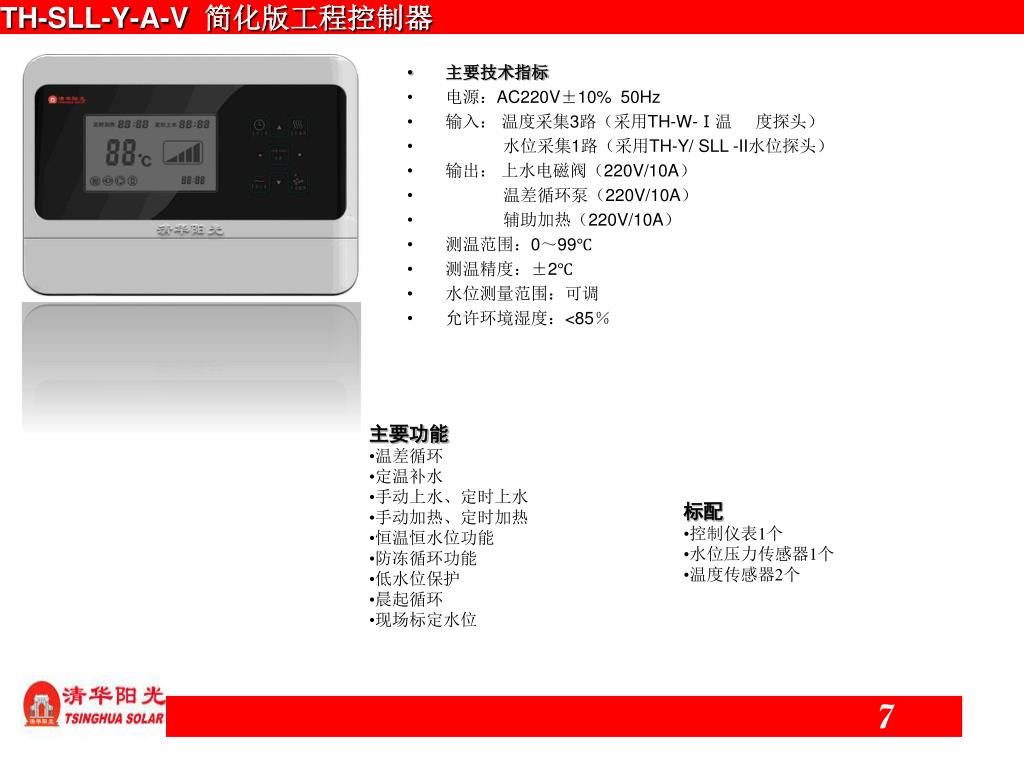

14. TH-SLL-Y-A-V 简化版工程控制器 • 主要技术指标 • 电源：AC220V±10% 50Hz • 输入： 温度采集3路（采用TH-W-Ⅰ温 度探头） • 水位采集1路（采用TH-Y/ SLL -II水位探头） • 输出： 上水电磁阀（220V/10A） • 温差循环泵（220V/10A） • 辅助加热（220V/10A） • 测温范围：0～99℃ • 测温精度：±2℃ • 水位测量范围：可调 • 允许环境湿度：<85％ • 主要功能 • 温差循环 • 定温补水 • 手动上水、定时上水 • 手动加热、定时加热 • 恒温恒水位功能 • 防冻循环功能 • 低水位保护 • 晨起循环 • 现场标定水位 • 标配 • 控制仪表1个 • 水位压力传感器1个 • 温度传感器2个 7

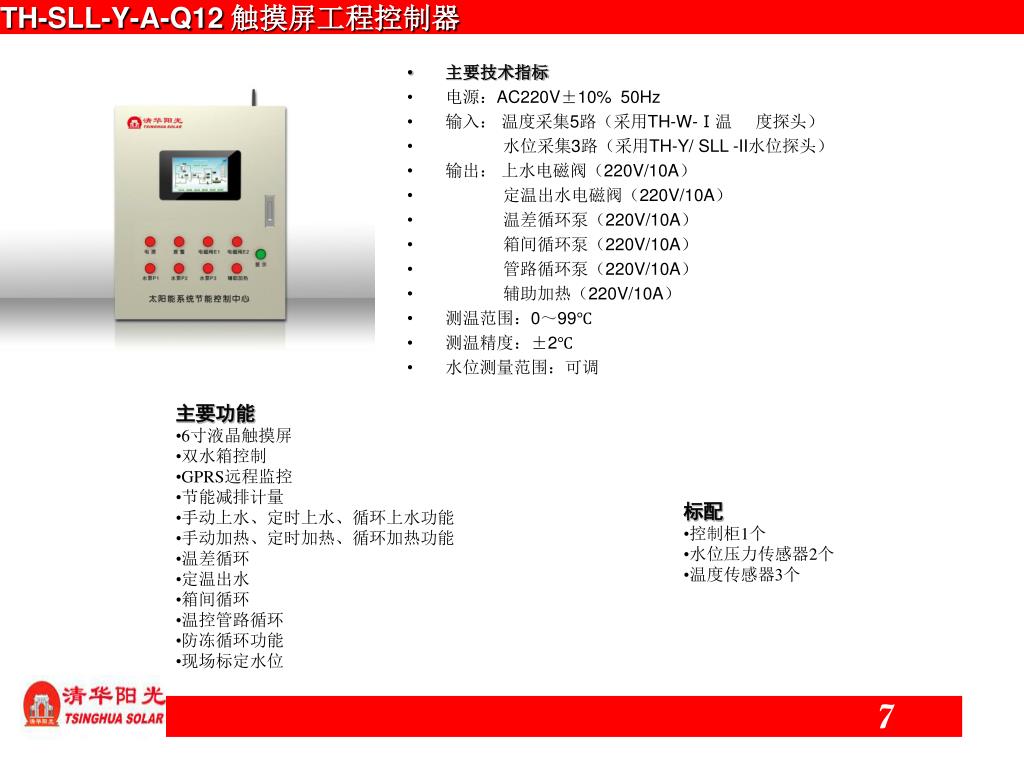

15. TH-SLL-Y-A-Q12 触摸屏工程控制器 • 主要技术指标 • 电源：AC220V±10% 50Hz • 输入： 温度采集5路（采用TH-W-Ⅰ温 度探头） • 水位采集3路（采用TH-Y/ SLL -II水位探头） • 输出： 上水电磁阀（220V/10A） • 定温出水电磁阀（220V/10A） • 温差循环泵（220V/10A） • 箱间循环泵（220V/10A） • 管路循环泵（220V/10A） • 辅助加热（220V/10A） • 测温范围：0～99℃ • 测温精度：±2℃ • 水位测量范围：可调 • 主要功能 • 6寸液晶触摸屏 • 双水箱控制 • GPRS远程监控 • 节能减排计量 • 手动上水、定时上水、循环上水功能 • 手动加热、定时加热、循环加热功能 • 温差循环 • 定温出水 • 箱间循环 • 温控管路循环 • 防冻循环功能 • 现场标定水位 • 标配 • 控制柜1个 • 水位压力传感器2个 • 温度传感器3个 7

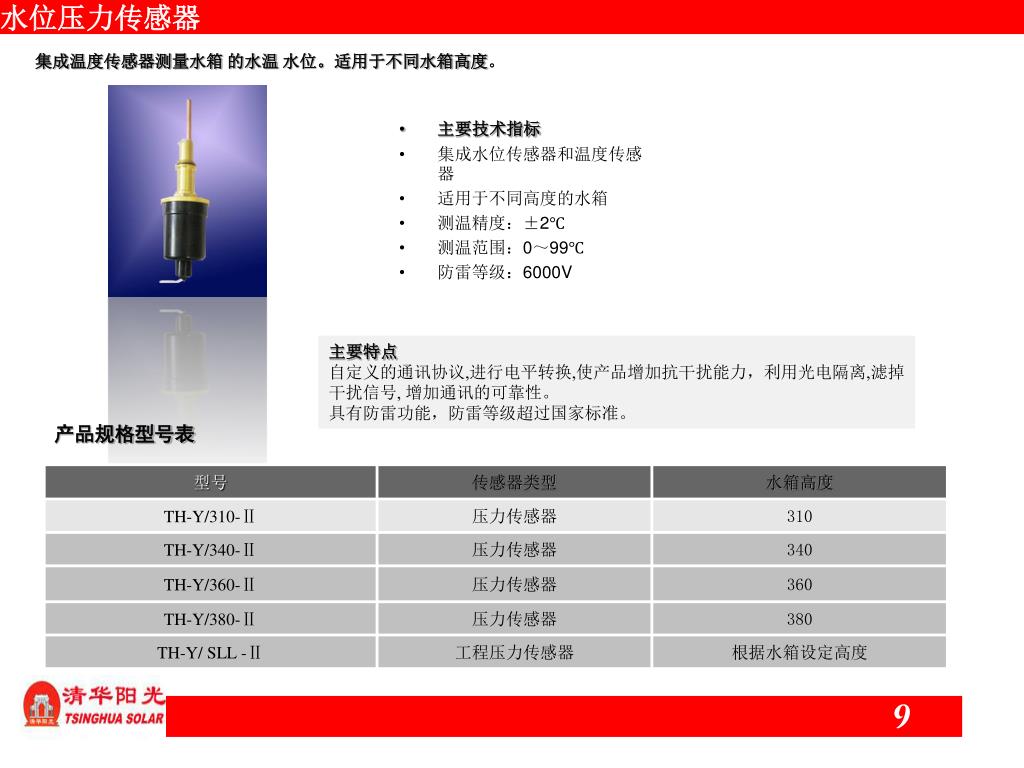

16. 水位压力传感器 主要技术指标 集成水位传感器和温度传感器 适用于不同高度的水箱 测温精度：±2℃ 测温范围：0～99℃ 防雷等级：6000V 集成温度传感器测量水箱 的水温 水位。适用于不同水箱高度。 主要特点 自定义的通讯协议,进行电平转换,使产品增加抗干扰能力，利用光电隔离,滤掉干扰信号, 增加通讯的可靠性。 具有防雷功能，防雷等级超过国家标准。 产品规格型号表 9

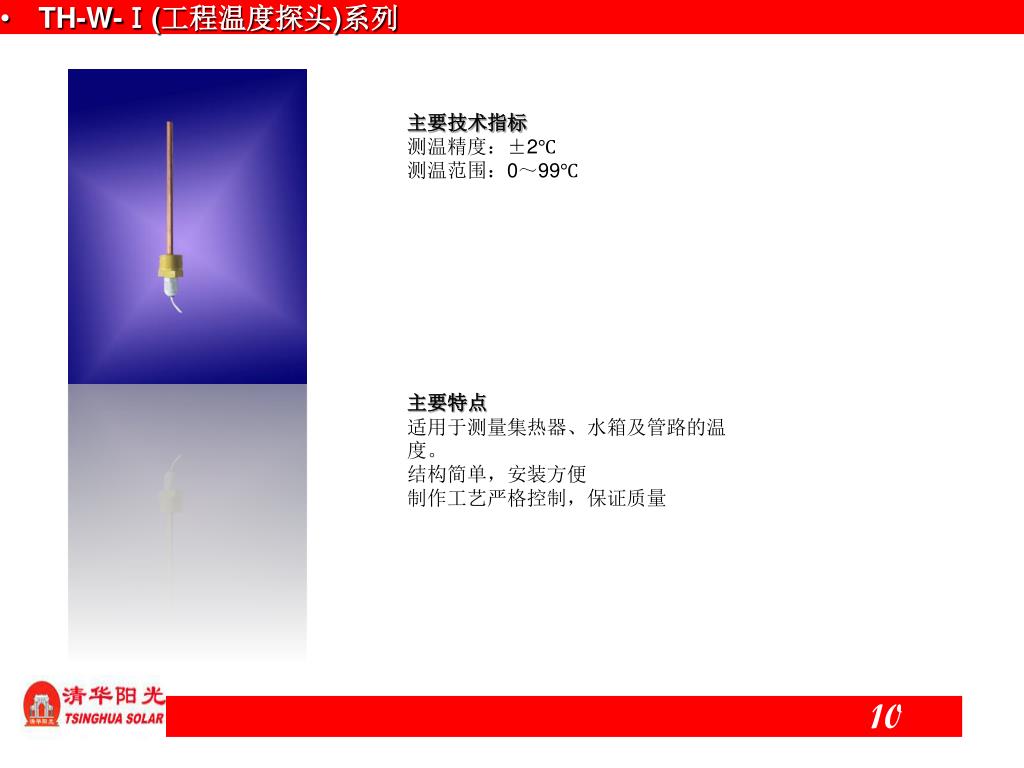

17. 主要技术指标测温精度：±2℃测温范围：0～99℃主要特点适用于测量集热器、水箱及管路的温度。结构简单，安装方便制作工艺严格控制，保证质量主要技术指标测温精度：±2℃测温范围：0～99℃主要特点适用于测量集热器、水箱及管路的温度。结构简单，安装方便制作工艺严格控制，保证质量 TH-W-Ⅰ(工程温度探头)系列 10

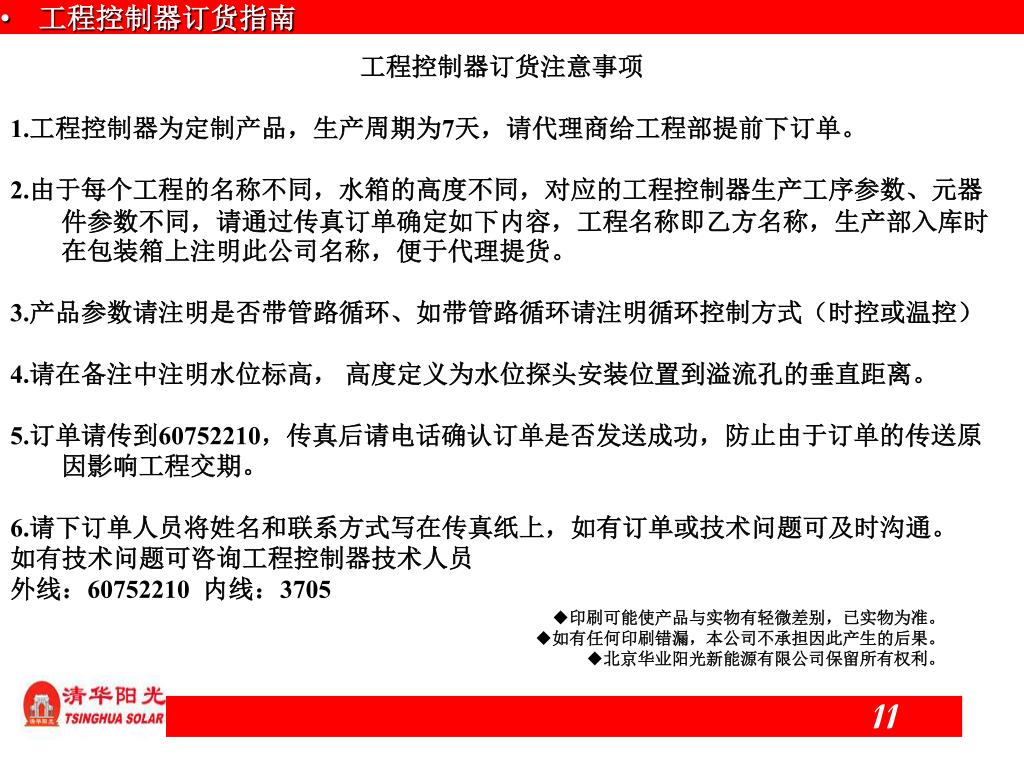

18. 工程控制器订货指南 工程控制器订货注意事项 1.工程控制器为定制产品，生产周期为7天，请代理商给工程部提前下订单。 2.由于每个工程的名称不同，水箱的高度不同，对应的工程控制器生产工序参数、元器 件参数不同，请通过传真订单确定如下内容，工程名称即乙方名称，生产部入库时在包装箱上注明此公司名称，便于代理提货。 3.产品参数请注明是否带管路循环、如带管路循环请注明循环控制方式（时控或温控） 4.请在备注中注明水位标高， 高度定义为水位探头安装位置到溢流孔的垂直距离。 5.订单请传到60752210，传真后请电话确认订单是否发送成功，防止由于订单的传送原因影响工程交期。 6.请下订单人员将姓名和联系方式写在传真纸上，如有订单或技术问题可及时沟通。 如有技术问题可咨询工程控制器技术人员 外线：60752210 内线：3705 • 印刷可能使产品与实物有轻微差别，已实物为准。 • 如有任何印刷错漏，本公司不承担因此产生的后果。 • 北京华业阳光新能源有限公司保留所有权利。 11
