Экспериментальное исследование аварий с большой течью теплоносителя И.В. Елкин, И.А. Липатов, С.М. Никонов, А.В. Капустин, А.В. Басов, А.А. Ровнов Ф ГУП «ЭНИЦ», Электрогорск. Введение.
E N D

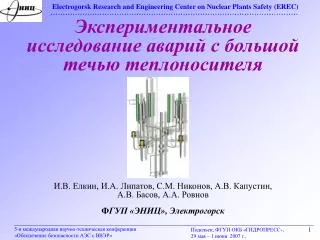

Экспериментальное исследование аварий с большой течью теплоносителяИ.В. Елкин, И.А. Липатов, С.М. Никонов, А.В. Капустин, А.В. Басов, А.А. Ровнов ФГУП «ЭНИЦ», Электрогорск 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Введение • На экспериментальной интегральной установке ПСБ-ВВЭР, моделирующей РУ ВВЭР-1000, выполнена серия экспериментов с большой течью теплоносителя из "горячего" трубопровода: • ГТ-2х25-02 – март 2002 г.; • ГТ-1х100-01 – июнь 2004 г; • ГТ-2х100-02 – октябрь 2006 г. • Размеры течи в экспериментах составляли 2х25%, 1х100% и 2х100%. Получены уникальные экспериментальные данные, позволившие в значительной степени пополнить банк данных для верификации системных теплогидравлических кодов для больших течей, применительно к РУ ВВЭР. 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Начальные условия экспериментов 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Различия сценариев экспериментов 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение мощности АЗ 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Система имитации двустороннего разрыва трубопровода 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Отсечной клапан и запорные задвижки системы имитации двустороннего разрыва 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Отсечной клапан и запорные задвижки системы имитации двустороннего разрыва 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Система разрывных мембран Время разрыва двух мембран в одной линии: 0.004 сРазница во времени разрыва мембран между двумя линиями: 0.002 с 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Узлы разрывных мембран 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Сопоставление времени возникновения основных событий в экспериментах 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение давления в первом контуре (начальный этап) 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение давления в первом контуре 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Сбросная емкость системы имитации контейнмента V=6 м3 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение перепада давления на ПГ в аварийной петле 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение уровня в КД 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Изменение уровня в ГЕ 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Температура стенки имитаторов твэл 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Перечень явлений из матрицы верификации для больших течей, воспроизведенных на ПСБ-ВВЭР 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Измерение давления в ОУ датчиками "Метран" и "Danfoss" в эксперименте ГТ-2х25-02 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Сопоставление показаний датчика давления, установленного в ВКС и опрашиваемого с различными частотами в эксперименте ГТ-1х100-01 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Сопоставление показаний датчиков давления в эксперименте ГТ-2х100-02 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Перспективы дальнейшего исследования аварий с большой течью на стенде ПСБ-ВВЭР • Эксперименты с разрывом "холодного" трубопровода: • 1 этап: при мощности 1.5 МВт (15 %) • 2 этап: при мощности 10 МВт (100 %) • Для выполнения этих исследований на стенде ПСБ-ВВЭР в настоящее время: • сооружена система имитации двухстороннего разрыва из "холодного" трубопровода. • проводятся работы по обеспечению полной мощностью стенда ПСБ-ВВЭР. 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
Заключение • На интегральной экспериментальной установке ПСБ-ВВЭР выполнена серия экспериментов с большой течью теплоносителя из "горячего" трубопровода с различными размерами течи: 2х25%, 100% и 2х100%, что позволило в значительной степени пополнить матрицу верификации системных теплогидравлических кодов для аварий с большими течами теплоносителя РУ ВВЭР-1000. • Сопоставление результатов трех экспериментов показало, что, не смотря на некоторые отличия сценариев данных экспериментов, основные процессы проходят однотипно и достаточно четко можно проследить влияние размера течи на развитие аварийного процесса. • На первой секунде аварии наблюдался колебательный процесс с амплитудой до 3 МПа, который может представлять некоторую опасность для целостности оборудования элементов первого контура. • Планируется продолжить исследование аварий с большой течью теплоносителя на стенде ПСБ-ВВЭР. Сооружается система имитации двустороннего разрыва "холодного" трубопровода и проводятся работы по подачи полной мощности на модель активной зоны – 10 МВт. 5-я международная научно-техническая конференция «Обеспечение безопасности АЭС с ВВЭР»
