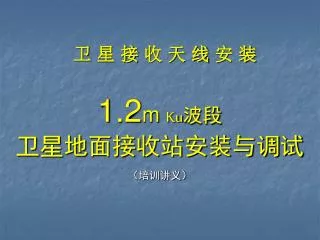

  1. 卫 星 接 收 天 线 安 装 1.2m Ku波段 卫星地面接收站安装与调试 （培训讲义）

  2. 卫星接收系统的组成 一、地面卫星接收系统的组成 一套基本的卫星接收系统由卫星天线、高频头、连接电缆、接收机组成，其连接顺序为：从天线经高频头、接收机到监视器。 接收天线 高频头 接收机 监视器

  3. 二、卫 星 接 收 天 线 1、接收过程 通讯卫星距地球赤道上空三万六千公里，由卫星转发器发送的数据信号，到达地面通过天线面接收、反射聚焦到馈源和高频头（一体化）的接收口。经高频头对这个微弱的信号进行放大和第一次变频， 由LNB孔输出，将信号通过电缆送至室内的卫星接收机。

  4. 2、卫星接收天线的分类 1）按形式分：分瓣拼装式、整体式； 2）按材料分：板状和网状； 3）按馈源在反射面的位置分：前馈和后馈； 4）按馈源相对于反射面中轴线的位置，可分为偏馈式和正馈式天线。 5）Ku段0.6－1.2m的卫星接收天线多为整体偏馈式天线。

  5. 正馈天线 (前馈)

  6. 偏 馈 天 线

  7. 3、卫星接收天线的选择 卫星电视接收系统中，C波段要用C波段的接收天线，Ku波段要用Ku波段的接收天线。 我国教育电视台传送的卫星信号选用Ku波段发送（10G－14GHZ），要接收Ku波段的信号，首先，天线反射面的精度要高；其次结构要好。现在1.2米Ku波段卫星接收天线都采用整体压制的反射面和偏馈形式，完全能满足卫星电视接收的要求。

  8. 成都产－1.2M卫星天线结构示意图

  9. 三、 高 频 头 1.高频头的作用 高频头也称低噪声下变频器，是由低噪声放大器与第一变频器组成，用LNB表示。它的作用是：将接收到的非常微弱的卫星信号进行放大和变频。

  10. 3、关 于 极 化 的 概 念 • 电波的极化：电场矢量的矢端随时间变化的规律。通俗地讲就是电磁波传输的一种方式。 • 极化的种类：线极化－（局部波束采用）、圆极化－（全球或半球波束采用）。 • 垂直线极化：以地平面为参考电磁波振动的方向与地平面垂直，称为垂直线极化。 • 水平线极化：以地平面为参考电磁波振动的方向与地平面水平，称为水平线极化。 • 特点：极化方式互相隔离，提高频率复用率。

  11. 2、高频头的主要技术参数 • 增益（G）：60dB以上，反映放大量。 • 噪声系数 ：反映内部噪声参数的 大小，Ku段 高频头为0.7-0.9dB (ASK为0.7dB) • 本振频率：11300MHZ等 • 工作电压：15V－25V • 极化：垂直、水平线极化（双极化单输出） • 工作频率：950－1450MHZ （12620 -11300=1320 恰好在工作频段内）

  12. F-5头与同轴电缆的装配

  13. 四、数字式卫星接收机 • 1、基本功能： • 接收高频头送来的第一中频信号，经接收机进行第二次变频、解调、放大后输出图像信号和音频信号，送到监视器进行收看。 • 能实时接收由卫星同步传来的数据信息，可通过电缆线将数据信息送至微型计算机。 • 可同时实现一边观看电视节目，一边收视I P节目。 • 可接收I P数据卫星广播。

  14. 九洲DVS-398F+卫星接收机

  15. 2、接收机的按钮与接口 • 开关（背面）、菜单键、上下键、左右键、退出键等。 • 背面有LNB接口、视频、立体声接口。 • 有数据信号接口，可接到计算机。 • 面板有信号强弱显示灯和频道显示。 • 全部功能均可实现遥控。

  16. 数字接收机背面 1—S端子视频输出 5—左声道音频输出 2—卫星天线输入接口 6—右声道音频输出 3—环路输出 7—视频输出 4—RS232接口、用于软件升级 8—电源开关

  17. 3、接收机有关数据的输入 操作遥控器输入以下参数 • 卫星：SINO－Kｕ（110.5E） • 下行频率：12395MHZ • 符号率：27500MHZ • 本振频率：11300MHZ(具体查看高频头标牌，英文标记：L．O） • 极化方式：垂直线极化 • 22K开关：关（默认值） • Diseqc ：关（兼容软件版本1.0/2.0，默认值） • 12V输出：关（默认值）

  18. 五、卫星天线的安装1、站 址 的 选 择 • 天线口面的正前方无阻挡物。 • 避开微波塔、电信塔、高压输电线路。 • 避开风口较大的地方。 • 安装在地面时应考虑人为的损坏，要有合适的高度。 • 天线距机房不大于30米的距离，以防信号衰减过大。

  19. 2、制作天线固定架与基础 天线安装需固定在专门的基础上，Ku波段小天线可装于屋顶、庭院，也可采用焊接钢架用重物压牢等方法。 A、安装在屋顶上:需制作一个井字型角钢架。长度约为1米5。（注意屋顶的承重） B、直接安装在地面：预制混泥土基础，规格是600－800mm见方，厚度为300－400mm。 C、地面砌砖台:用砖砌一个合适的高台。

  20. 砖台的砌法（仅供参考）　 用砖砌一个高度约为1.5米，边长为74厘米的六边形砖台。四颗固定螺栓预埋在砖台中央的混凝土中，砖体中混凝土的体积应不小于0.15立方米。 固定天线立柱：待混凝土基础凝固结实之后，可将立柱固定在基础上，拧紧地脚螺母。注意：立拄安装要保持垂直和水平。

  21. 仰角是指卫星接收天线的焦距线与水平线的夹角仰角是指卫星接收天线的焦距线与水平线的夹角 X=卫星经度-接收地经度 Y=接收地纬度 仰角计算公式： El=arctg[(cosXcosY-0.1513)/(1-cos²Xcos²Y)开根]

  22. 1、 偏 馈 角 注意 a\不同厂家的 偏馈天线，偏 馈角也不尽相 同。 b\理论上馈源 拉杆应平行于 入射波,实际上 很难做到。 c\偏馈角的大 小要看产品说 明书。

  23. 方位角是指从卫星接收天线（接收点）到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条投影线的角度就是方位角。方位角是指从卫星接收天线（接收点）到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条投影线的角度就是方位角。 方位角调整 方位角计算公式：Az=arctg(tgX/sinY) X=卫星经度-接收地经度 Y=接收地纬度

  24. 七、接 收 系 统 的 连 接 1 连接高频头：天线安装好后，即可与其它设备连接。先做好电缆线的F头，把高频头输出与卫星接收机的射频输入连接。接头要拧紧，确保芯线接触良好，屏蔽层可靠接地，并用胶条（高频头盒内有）把F5头缠紧，以防雨水浸入。 2连接卫星接收机、监视器： 把卫星接收机的AV与电视机的AV端子对应连好，按照使用说明书操作卫星接收机，检查无误后，这样便可正式进入调试了。

  25. 3、接收机的菜单设置 1、按菜单钮 设置天线 2、设置天线 卫星：Ku 本振低：11300 LNB电源：开 3、设置转发器 添加转发器 OK 输入：12620、32553、 垂直

  26. 八、卫星接收系统的调试 1 对星步骤： a）查资料得到本地接收卫星的仰角和方位角 b）旋动调节杆上的螺母，先确定天线的仰角。用仰角仪或量角器来调节仰角的大小。 c）转动天线调试方位角，搜寻卫星信号并观察信号显示条显示。每转动一次需等待2－3秒，这不同于C波段。

  27. 2 粗 调 • 再次测量天线的仰角、方位角。 • 将卫星节目的下行频率（查表）、极化方式、符号率等数据和设置输入接收机。 • 将高频头的极化调整到垂直极化位置。 • 先调整好天线的仰角。 • 以正南为基准，确定是偏东还是偏西，调整好天线的方位角。

  28. 3 细 调 • 反复微调天线的方位角和仰角，使红色信号显示条最大。 • 保持天线方位与仰角不变，微调高频头的前后位置和微转极化，使接收信号显示最强，然后一边锁定天线，一边观察信号强度，以免偏离跑台。 • 由卫星接收机的F头连接至计算机接收卡的 F头，进行I P节目的调试工作。

  29. 九、天线的维护和保养 • 对主要零部件加强爱护、轻抬（拿）轻放，切勿碰伤（如反射面、微波器等），如有碰伤，及时修理或更换。 • 对转动配合部位和紧固建应检查是否生锈。如果生锈可上润滑油。 • 高频头F5接口要注意防水。 • 天线处于露天工作，要注意防锈。 • 定期检查各紧固件，以防松动。

  30. 十、防 雷 与 接 地 • 电气设备的防雷是十分重要的问题，特别是平房校舍，周围又无较高建筑物，则必须制作防雷地线。单根避雷针顶端的保护角约为45度，它的保护范围象帐篷状，边 缘为双曲线．在制作避雷针时要注意以下 问题, 以确保安全。 • 安装的避雷针必须将室外设备置于保护范围内。避雷针与天线的水平距离应大于3米，避雷针的接地体距建筑物应大于5米。

  31. 1、 针和接地体的具体制作 避雷针尖端的受电端，可用一定截面积的镀锌铁棒或圆钢做成。最下端用较粗的钢管制作，选用钢管应越往上越细，到顶端的一段为圆钢并做成尖型。 • 防雷接地线的电阻值应小于4欧姆。为减少接地电阻可用50*50*3*2000mm（长度1.5米时需三根）角钢作接地体，每根接地体的间距为2.5米。具体制作参看避雷针接地体示意图。

  32. 防雷接地体制作示意

  33. 2、减少接地电阻的办法 做地线时如果土质为砂石土，会造成接地电阻大于要求值，起不到避雷的作用。所以应在接地体的坑内伴入8Kｇ的食盐和30Kｇ的木炭并灌水，然后回填较好的土质，以降低接地线电阻。接地体不可埋入垃圾层和灰渣层。

  34. 3、引下线的制作方法 • 从避雷针的底部到接地体的连接线称为引下线。应采用直径为10－12毫米的圆钢或扁钢制作，焊接点应采用搭焊的方法，搭焊长度为圆钢直径的6倍，扁钢断面长边的3倍。不可采用对接焊或点焊的方法。 • 注意：室内设备也应该接地线，但不可与避雷针接地线共用。

  35. 十一、常见故障及解决方法 1 无图像无伴音 1、天线方位角或仰角变动。 2、检查高频头是否供电（用万用表测量电缆的芯线和屏蔽层间的电压）。 3、检查高频头和接收机的连接是否好。 4、卫星是否停播。每周二下午卫星线路　　　进行测试（有测试信号）。

  36. 2 图像质量变差 • 天线指向偏离。高频头固定螺丝松动造成焦。 • 高频头漏水，电缆头漏水。 • 高频头性能变差。 • 抛物面天线上有积雪，造成信号散焦。 • 雷达等微波信号干扰（可能会出现不同步）。 • 雨雪天气卫星信号衰减增大。Ku段雨衰严重，会造成马赛克图像
