  1. Progress with grain dryers Mart Hovi Allan Liiva

  2. Dryerswhichwereobserved • Äksi • Pedja • Konguta • Kõpu

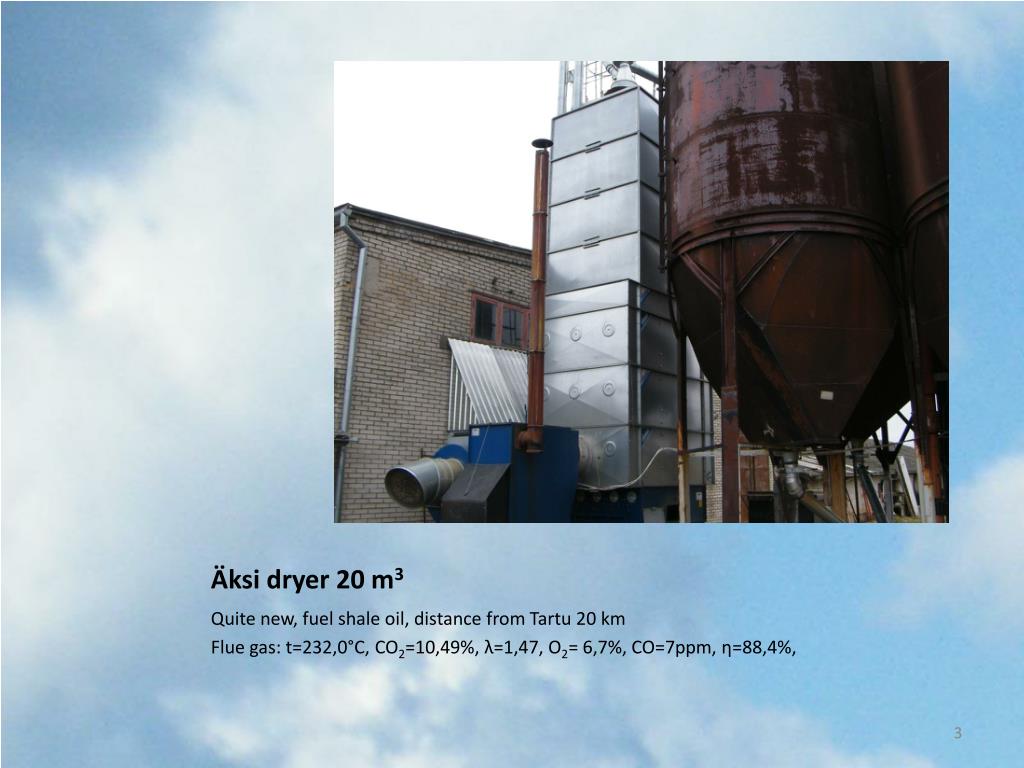

  3. Äksi dryer 20 m3 Quite new, fuel shale oil, distance from Tartu 20 km Flue gas: t=232,0°C, CO2=10,49%, λ=1,47, O2= 6,7%, CO=7ppm, η=88,4%,

  4. Pedja dryer 20 m3 Planned usage 2 years, fuel shale oil, distance from Tartu 64 km

  5. Konguta dryer 40 m3 New, fuel shale oil, distance from Tartu 38 km

  6. Kõpu dryer 10 m3 Used 800 h, Fuel agricultural diesel, distance from Tartu 100 km

  7. Measurements Places • Äksi • Pedja • Kõpu • Annikoru Volumes • Electricenergy • Fuelconsuption • Grain Parameters • Temperature • Relative Humidity • Flue gases • Air speed (volume) • Thermovision • Grainmoisture

  8. Kasutatud mõõteseadmed • Gaasianalüsaator TESTO 330 CO, (CO2), O2, tsg • Andmehõive AGILENT t, R, DC, AC, aeg • Õhukiiruse mõõtjad m/s (erinevad tehn.) • Vilja niiskuse määrajad (taludes kohalik) • Vilja niiskuse määramine laboris ahjumeetod • Märg termomeeter kontrollifunktsioonis • Infrapunakaamera (FLUKE) • Termoelektriline termomeeter

  9. Gaasi-analüsaator TESTO 330 Võimaldab mõõta kuivatiahju kasutegurit kaudsel meetodil

  10. Datalogger AGILENT 34972A Võimaldab automatiseerida andmehõivet kuivati operatiivparameetrite kohta

  11. Õhu voolukiiruse mõõtjad Kasutatud kuivatusagensi hulga hindamisel

  12. Vilja niiskuse mõõtjad Kasutatud Viljaniiskuse ekspresshindamisel Mõned olid ka destruktiivse funktsiooniga

  13. Vilja niiskuse määramine ahjumeetodil Kasutatud Viljaniiskuse kontrolliks

  14. Mõõtmised • 18. august Konguta • 19. kuni 20. august Pedja • 23. august Kõpu • 23. kuni 25. august Äksi • 25. kuni 29. august Pedja • 29. august kuni 5. september Konguta • 5. kuni 10. september Pedja • 12. kuni 18. sept Konguta • 18. kuni 22. sept Äksi

  15. Kogutud andmete struktuur • Kolmes kuivatis (Äksi, Pedja ja Konguta) oli andmehõivekaart statsionaarselt paigas ja loger vahetas asukohta. • Kaardi esimesed 4 kuni 6 kanalit mõõtsid termopaaridega temperatuure. • Alates kanalist 10 toimus õhuniiskuse mõõtmine. 10 kanal oli kasutusel andurite toitepinge 10 VAC kontrolliks, kuna see vahetevahel kõikus.

  16. Algandmete näide Äksi kuivatist

  17. Andmetöötlus • Järgmisel joonisel kasutatud tähised on indekseeritud alljärgnevalt: • 0 - parameetrid enne kuivatiahju (välisõhk) • 1 - parameetrid ahju ja kuivati vahel • 2 - parameetrid kuivatist väljumise • t – temperatuur, mõõdetud °C • tm – märja keha temperatuur • RH - õhu suhteline niiskus

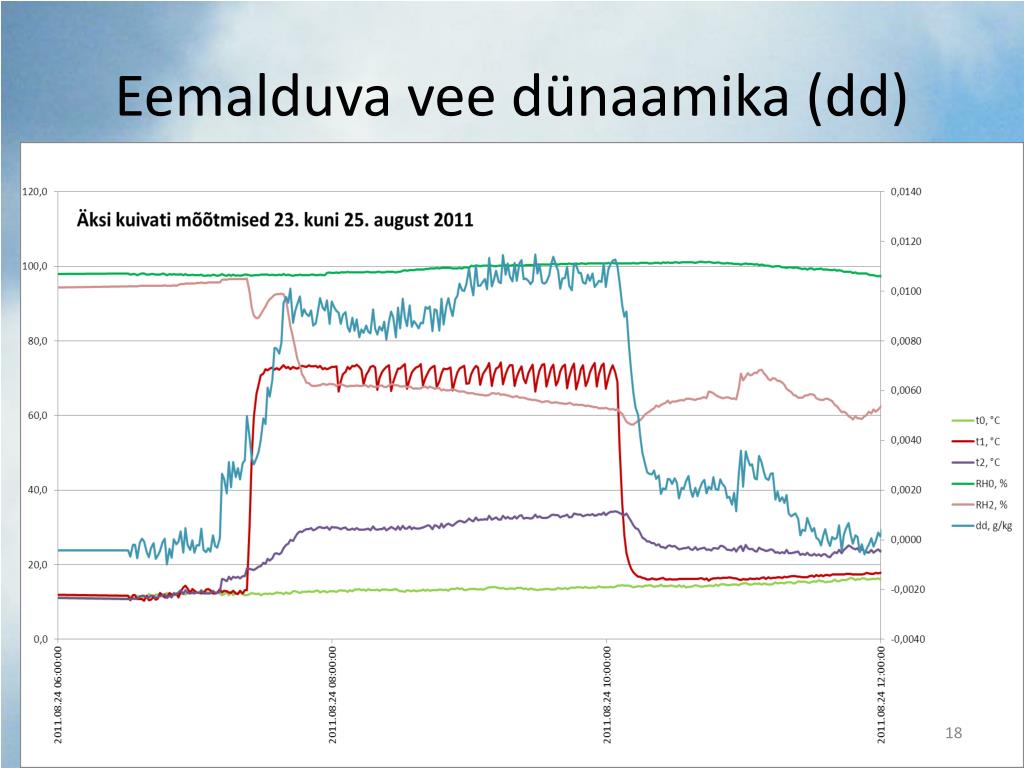

  18. Eemalduva vee dünaamika (dd)

  19. Kuivatipäeviku näide Pedjalt

  20. Andmetöötlus • Järgmise etapina toimub kogutud andmete kontrollimine, teisendus ja töötlus. • Tulemusena saab kätte kuivamiskõvera, mille alusel võib anda hinnangu protsessi kadude kohta. • Olulise näitajana saab tuua välja kuivatusprotsessi kasuteguri ja erinevuse ideaalkuivatist.

  21. Termograafiline analüüs • Termofotograafia käigus anti hinnang kuivati välistele soojuskadudele. • Nagu juba varasemast teada põhjustab soojustamata kuivati täiendavaid kadusid ja kondenseerumist.

  22. Viljaniiskuse kontroll • Töö käigus tekkis kahtlus, et vili kuivatatakse regulaarselt üle. Hinnanguliselt on 1% ülekuivatamist tonni vilja kohta energeetiliselt ekvivalentne 1 kg vedelkütusega • Vilja niiskuse kontrollkatsed seda ei kinnitanud, aga ka ei lükanud ümber. Ahjus tehtud niiskuse määramised andsid 1…1,5% võrra madalama niiskuse kui ekspressmeetodil saadud.

  23. Kuivatiahju kasutegur • Kasuteguri määramiseks kaudsel meetodil kasutati gaasianalüsaatorit Testo 330-1 • Kuivatiahju korstendesleiti või tehti proovivõtu ava • Äksi ja Konguta kuivatis suleti see mõõtmiste vahelisel ajal suitsugaasitermomeetriga • Kõrval on andmete näidis • 5351130Light oil • 535600022 • 53560042011-08-16 • 5356011 - 28,7 °C • 5356012 - 220,7°C • 5356013- • 5356020 - 4,7 % O2 • 5356021 - 12,0 % • 5356022 - 40 • 5356060 - 9,4 % • 5356070 - 01264412 • 5300000 - 92

  24. ThermovisioninAnnikoru

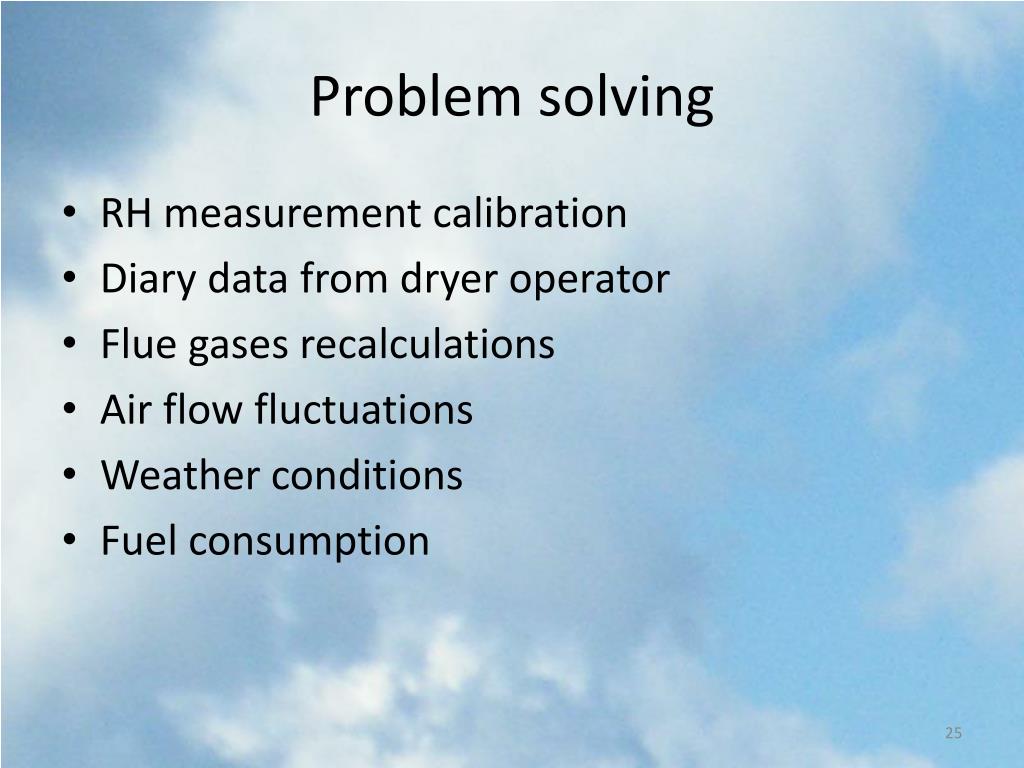

  25. Problem solving • RH measurement calibration • Diary data from dryer operator • Flue gases recalculations • Air flow fluctuations • Weather conditions • Fuel consumption

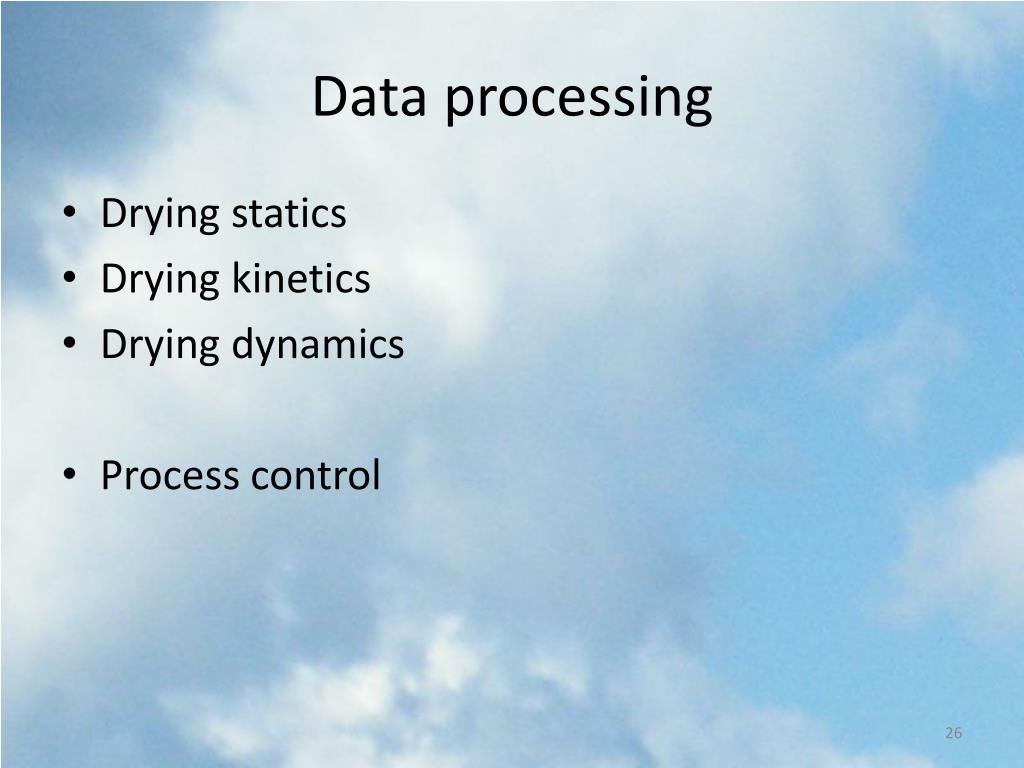

  26. Data processing • Drying statics • Drying kinetics • Drying dynamics • Process control

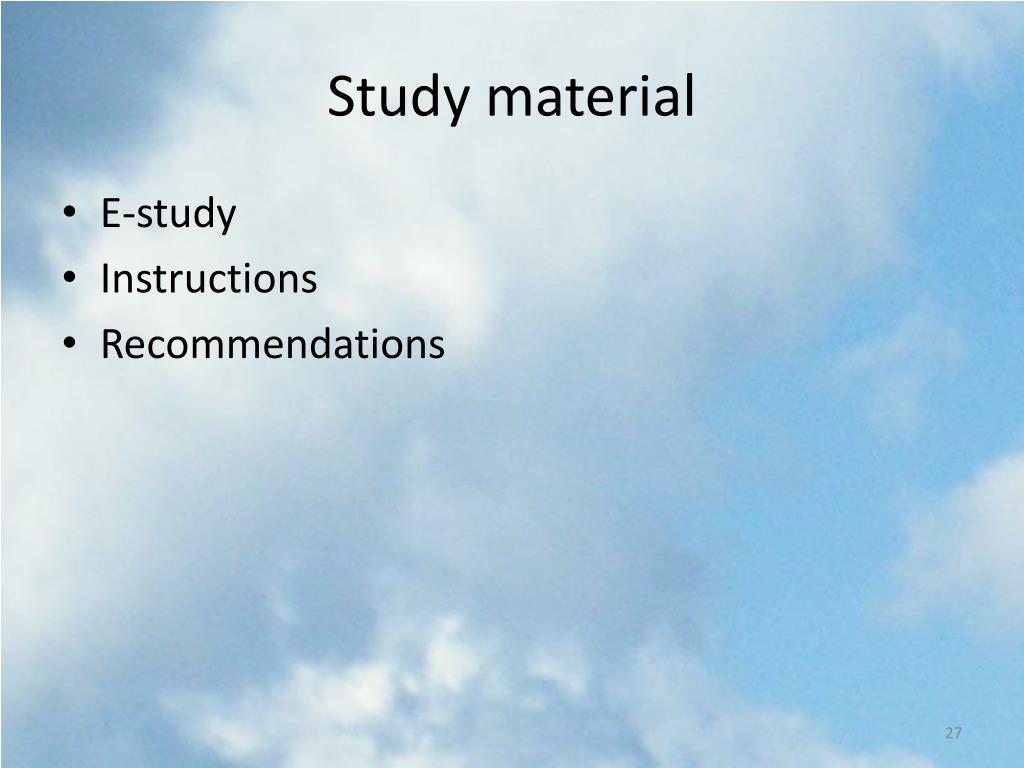

  27. Study material • E-study • Instructions • Recommendations

  28. Publications • 2012 Biosystems Engineering • Recommendations for Dryer operator

  29. Bachelor thesis • Allan Liiva - 2012 june • Grain dryer energy usage and methods of drying process measuring(Teraviljakuivatite energiakasutus ja kuivatusprotsessi kontrollmõõtmiste metoodika) • TaaviIsup – 2012 june • Annikoru seed center grain dryer procces control and visualisation (Annikoruseemnekeskuseteraviljakuivatiprotsessikontrolljavisualiseerimine)

  30. Plans for thefuture • Portable device to monitoring output air RH • Computer modelling of drying process • …

  31. Literature • Grube, Jens and Böckelmann, Markus. The harvest home and dry – key figures for grain drying. Cropping and machinery 2011 • Matti Selinheimo. VIIKIN KOETILAN LÄMMINILMAKUIVURIN INSTRUMENTOINTI Helsinki 2008 • Sencera Co. Ltd. H25K5A resistance humidity sensor specification. Taiwan 2002

  32. Thanks for your attention ;)
