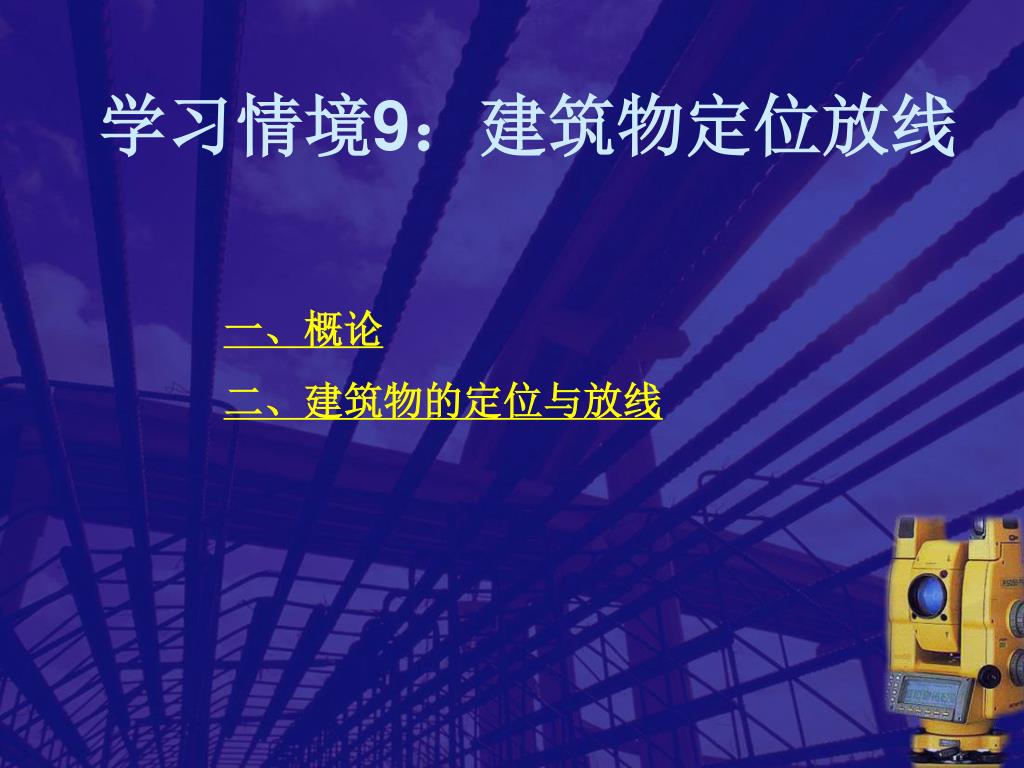

学习情境 9 ：建筑物定位放线

1. 学习情境9：建筑物定位放线 一、概论 二、建筑物的定位与放线

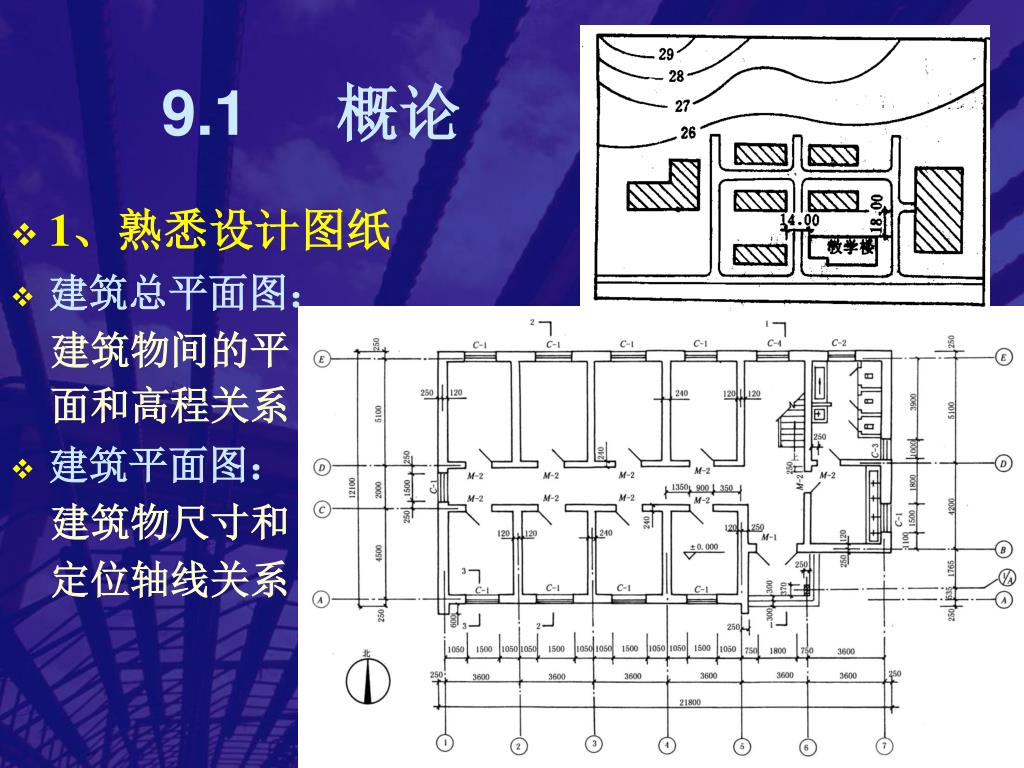

2. 9.1 概论 • 1、熟悉设计图纸 • 建筑总平面图： 建筑物间的平 面和高程关系 • 建筑平面图： 建筑物尺寸和 定位轴线关系

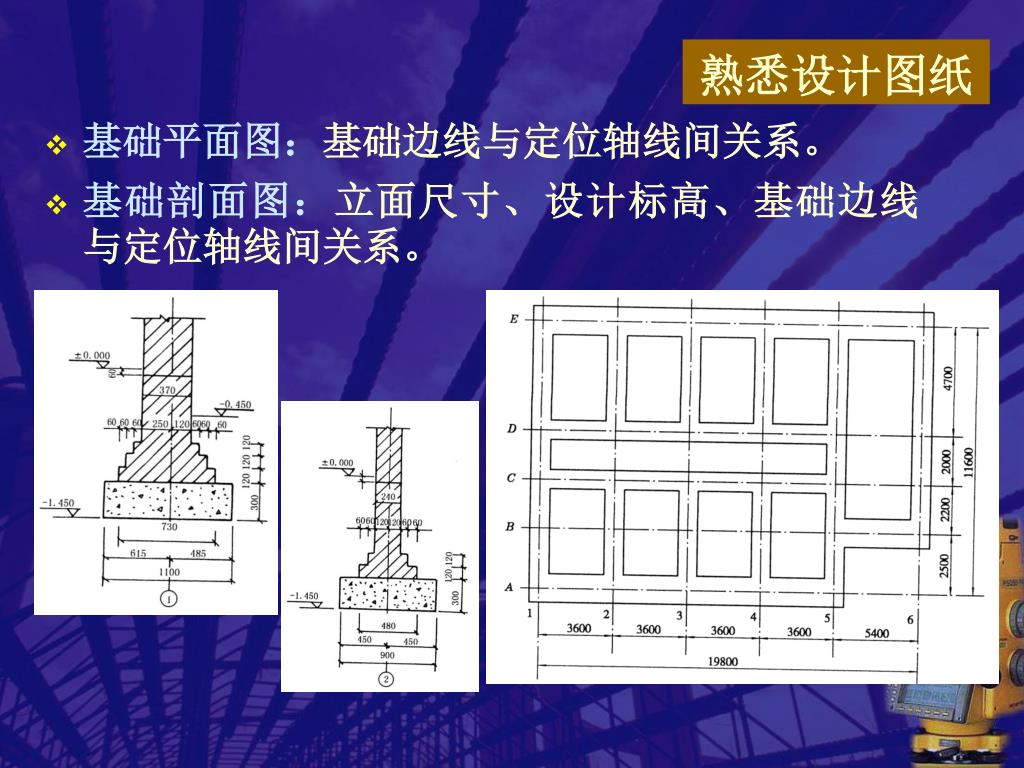

3. 熟悉设计图纸 • 基础平面图：基础边线与定位轴线间关系。 • 基础剖面图：立面尺寸、设计标高、基础边线与定位轴线间关系。

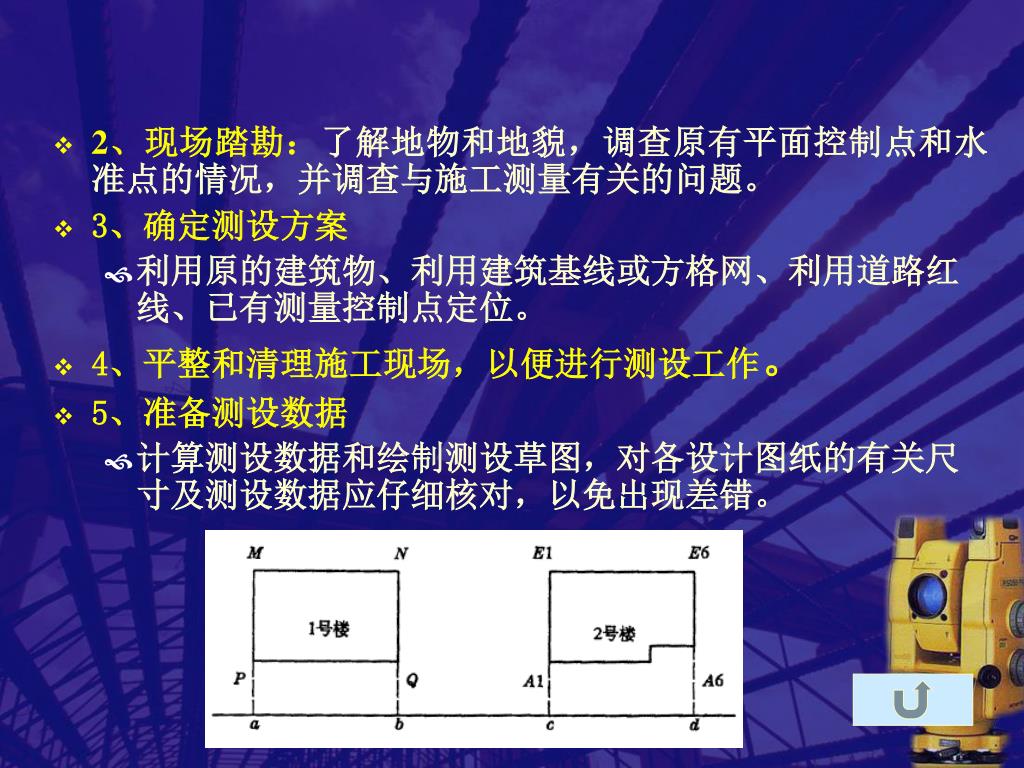

4. 2、现场踏勘：了解地物和地貌，调查原有平面控制点和水准点的情况，并调查与施工测量有关的问题。 • 3、确定测设方案 • 利用原的建筑物、利用建筑基线或方格网、利用道路红线、已有测量控制点定位。 • 4、平整和清理施工现场，以便进行测设工作。 • 5、准备测设数据 • 计算测设数据和绘制测设草图，对各设计图纸的有关尺寸及测设数据应仔细核对，以免出现差错。

5. （1）根据原的建筑物外墙延长确定建筑基线，在基线上确定待建建筑物各定位轴线的投影位置。（1）根据原的建筑物外墙延长确定建筑基线，在基线上确定待建建筑物各定位轴线的投影位置。 （2）在定位轴线的投影点上测设直角，沿其方向量距得各 轴线交点。 9.2 建筑物的定位和放线 • 一、建筑物的定位 测设建筑物外墙中心线交点，钉角桩，便于再根据这些点进行细部放样。 • 1、根据与原有建筑物的关系定位。 （3）检查 调整 1/2000 ±40″

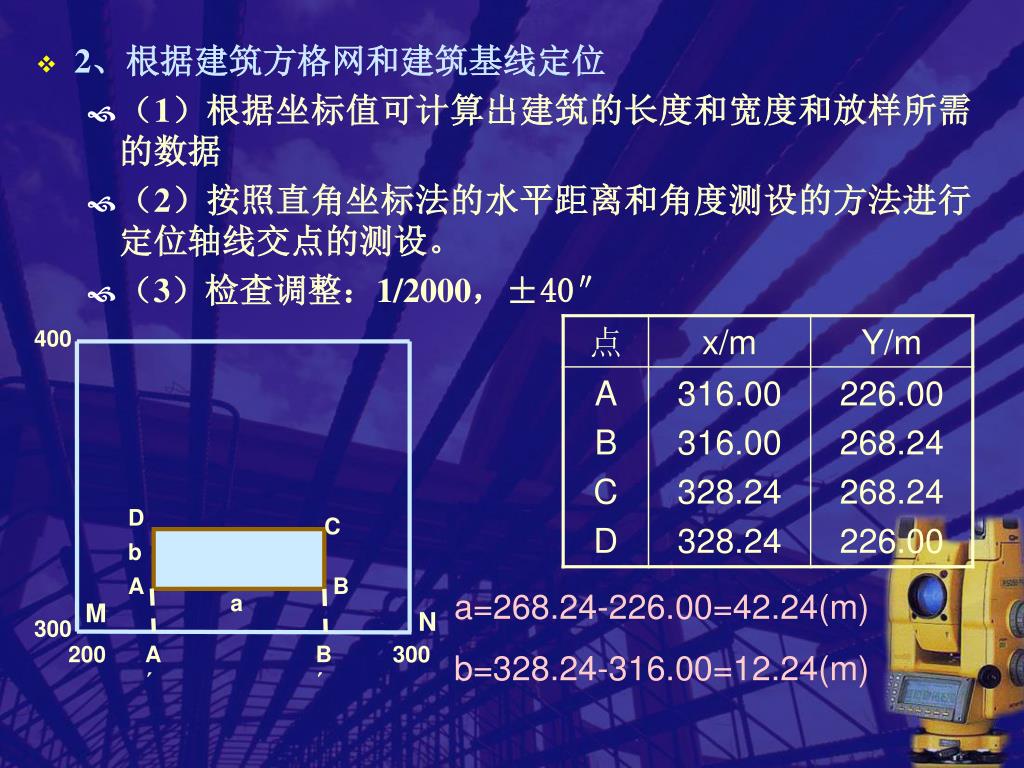

6. 400 D C b A B a M N 300 200 A´ B´ 300 • 2、根据建筑方格网和建筑基线定位 • （1）根据坐标值可计算出建筑的长度和宽度和放样所需的数据 • （2）按照直角坐标法的水平距离和角度测设的方法进行定位轴线交点的测设。 • （3）检查调整：1/2000，±40″ a=268.24-226.00=42.24(m) b=328.24-316.00=12.24(m)

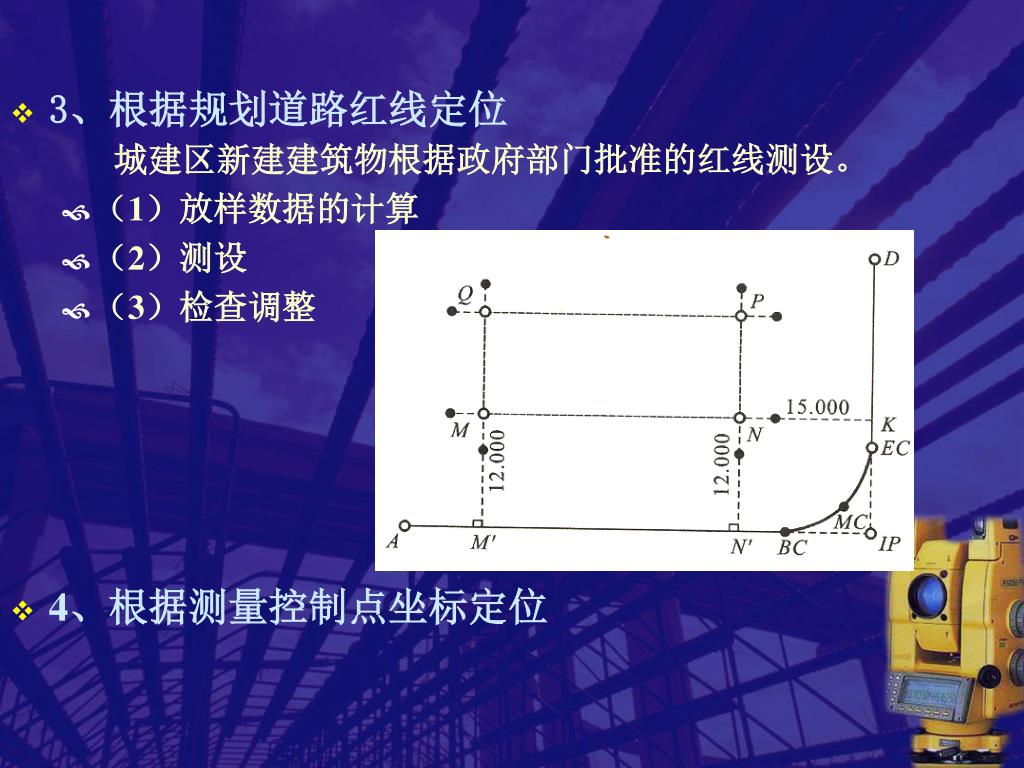

7. 3、根据规划道路红线定位 城建区新建建筑物根据政府部门批准的红线测设。 • （1）放样数据的计算 • （2）测设 • （3）检查调整 • 4、根据测量控制点坐标定位

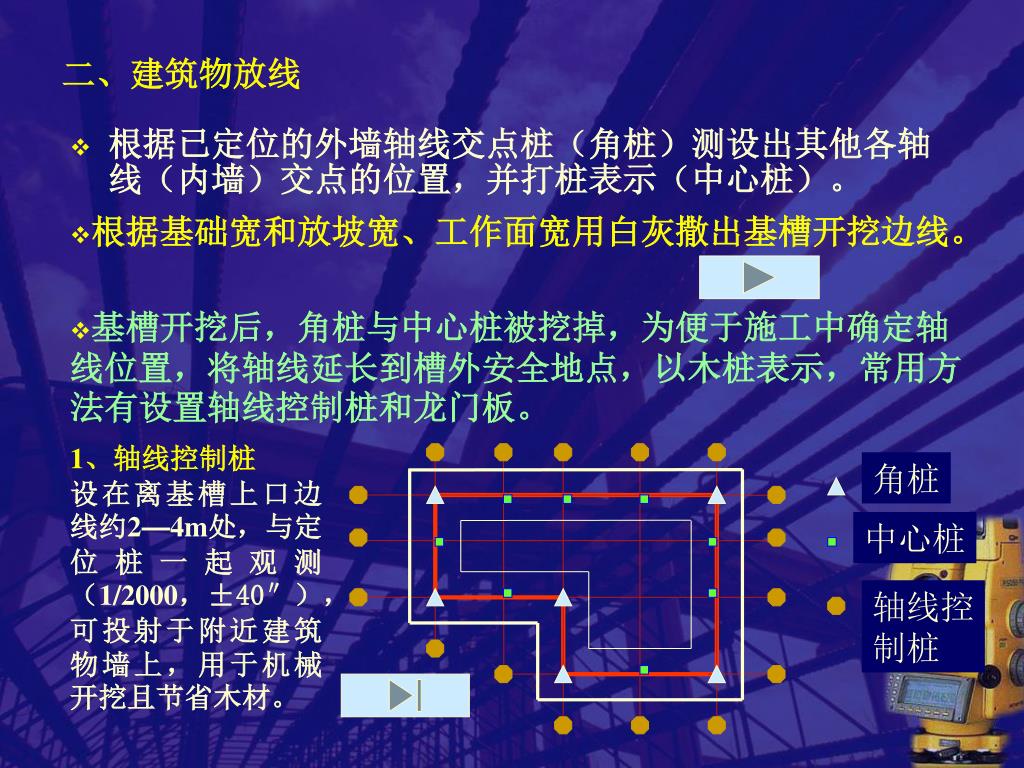

8. 角桩 中心桩 轴线控 制桩 二、建筑物放线 • 根据基础宽和放坡宽、工作面宽用白灰撒出基槽开挖边线。 • 根据已定位的外墙轴线交点桩（角桩）测设出其他各轴线（内墙）交点的位置，并打桩表示（中心桩）。 • 基槽开挖后，角桩与中心桩被挖掉，为便于施工中确定轴线位置，将轴线延长到槽外安全地点，以木桩表示，常用方法有设置轴线控制桩和龙门板。 1、轴线控制桩 设在离基槽上口边线约2—4m处，与定位桩一起观测（1/2000，±40″），可投射于附近建筑物墙上，用于机械开挖且节省木材。

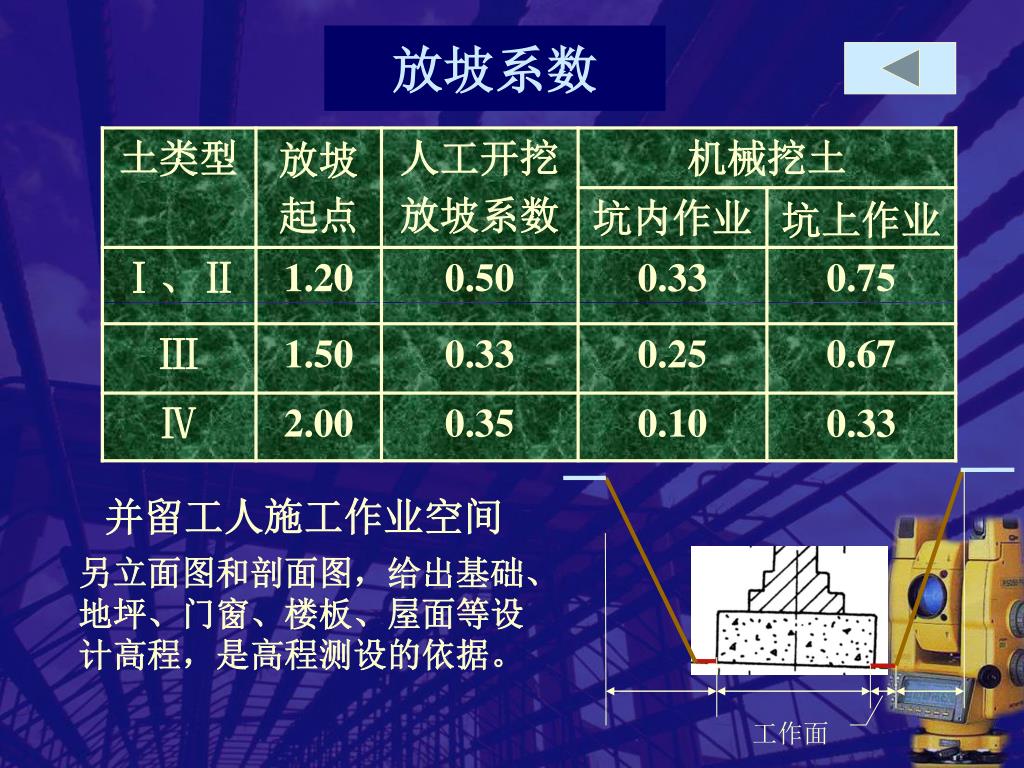

9. 放坡系数 并留工人施工作业空间 另立面图和剖面图，给出基础、 地坪、门窗、楼板、屋面等设 计高程，是高程测设的依据。 工作面

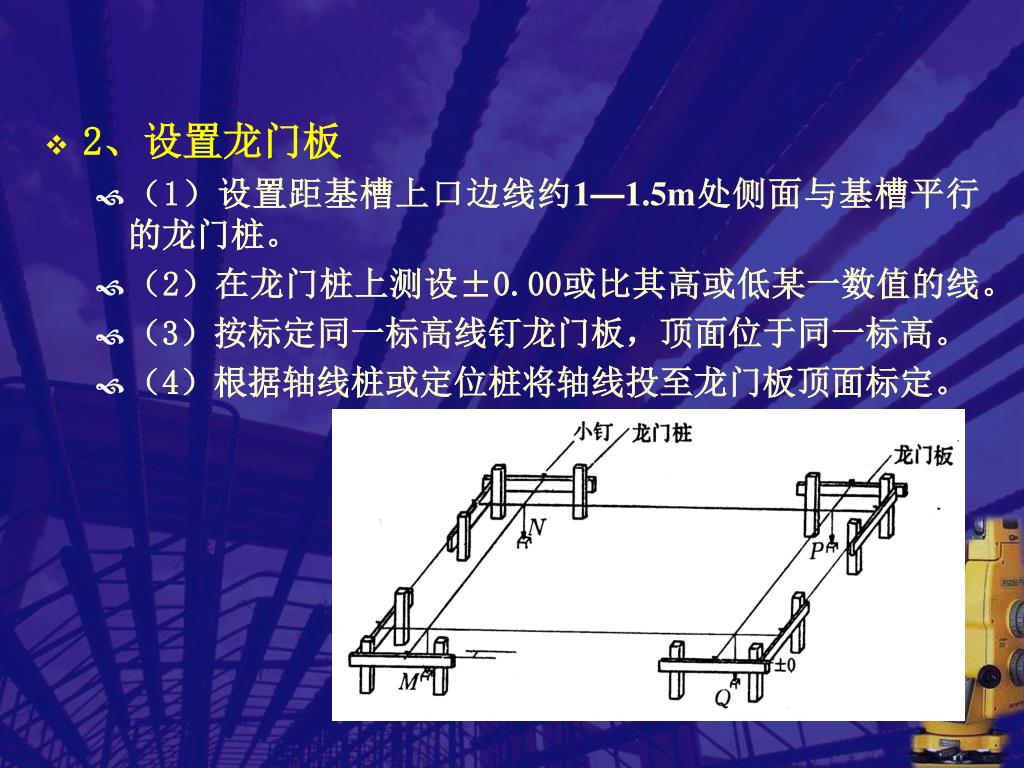

10. 2、设置龙门板 • （1）设置距基槽上口边线约1—1.5m处侧面与基槽平行的龙门桩。 • （2）在龙门桩上测设±0.00或比其高或低某一数值的线。 • （3）按标定同一标高线钉龙门板，顶面位于同一标高。 • （4）根据轴线桩或定位桩将轴线投至龙门板顶面标定。

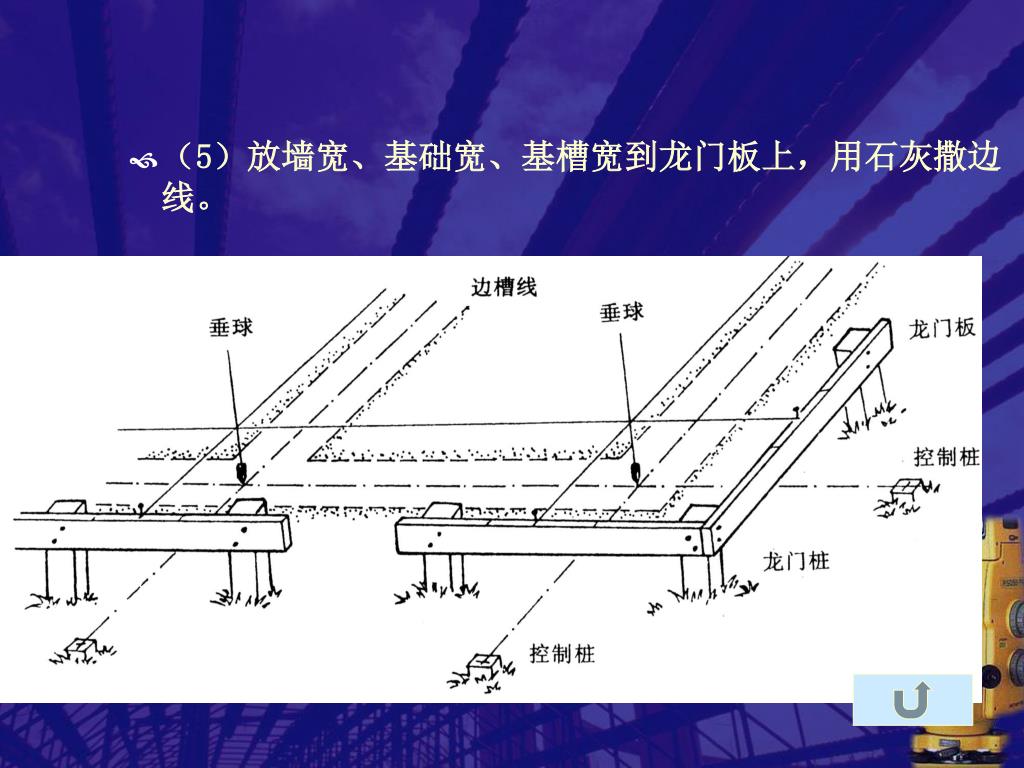

11. （5）放墙宽、基础宽、基槽宽到龙门板上，用石灰撒边线。（5）放墙宽、基础宽、基槽宽到龙门板上，用石灰撒边线。
