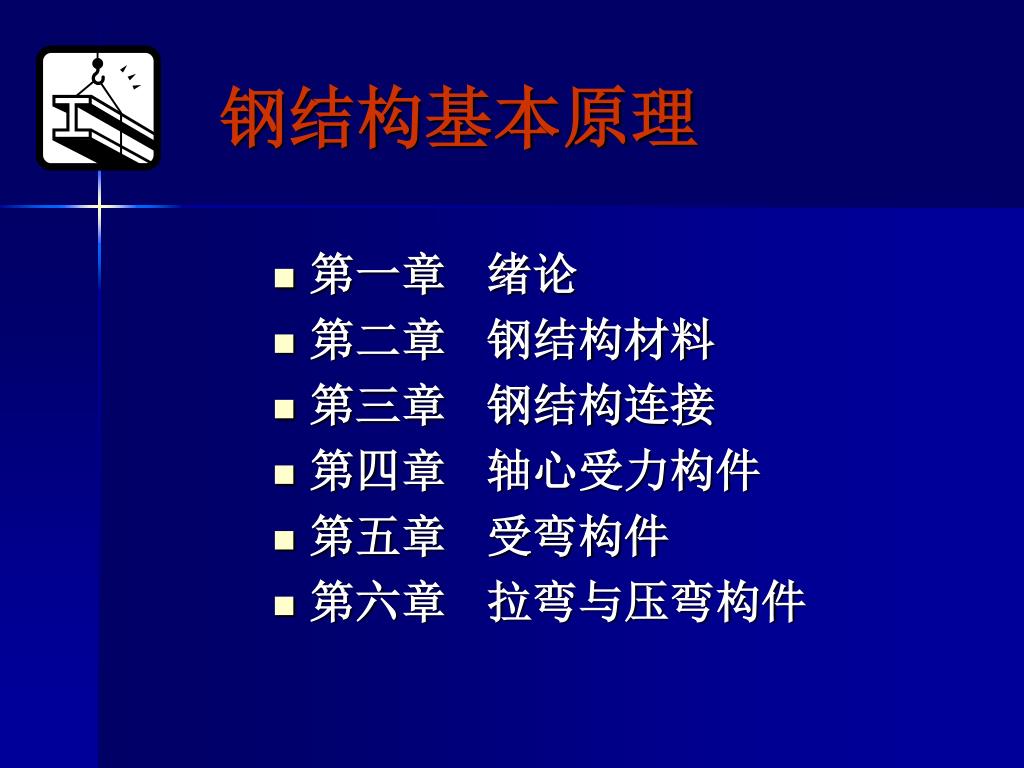

  1. 钢结构基本原理 第一章 绪论 第二章 钢结构材料 第三章 钢结构连接 第四章 轴心受力构件 第五章 受弯构件 第六章 拉弯与压弯构件

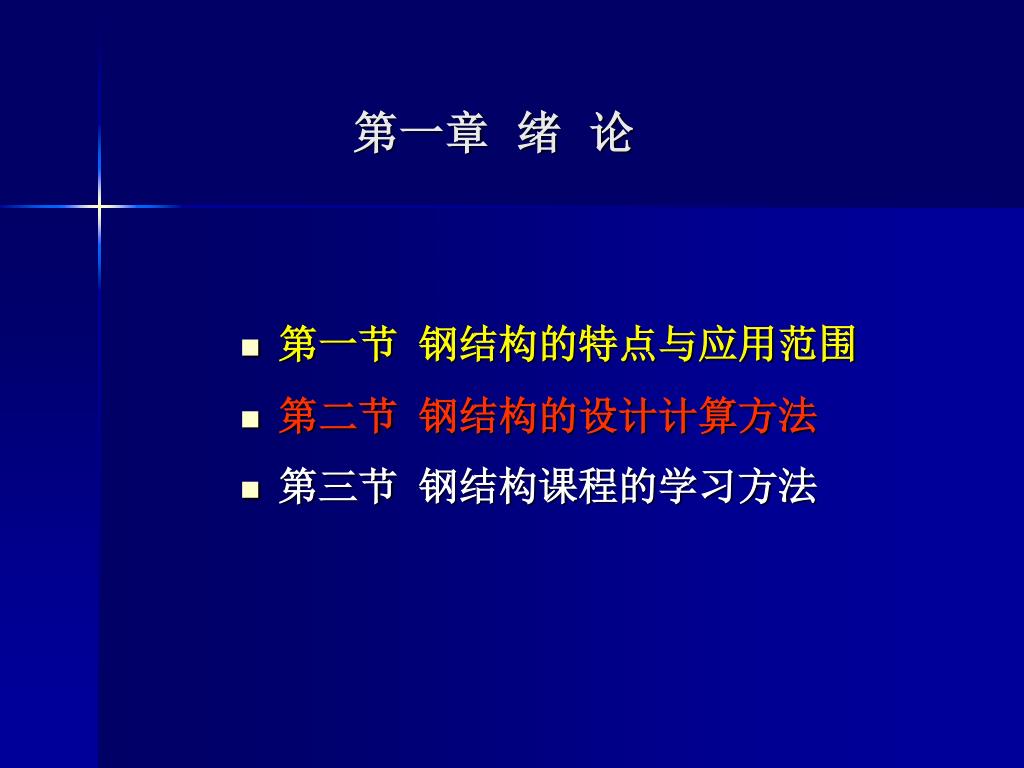

  2. 第一章 绪 论 • 第一节 钢结构的特点与应用范围 • 第二节 钢结构的设计计算方法 • 第三节 钢结构课程的学习方法

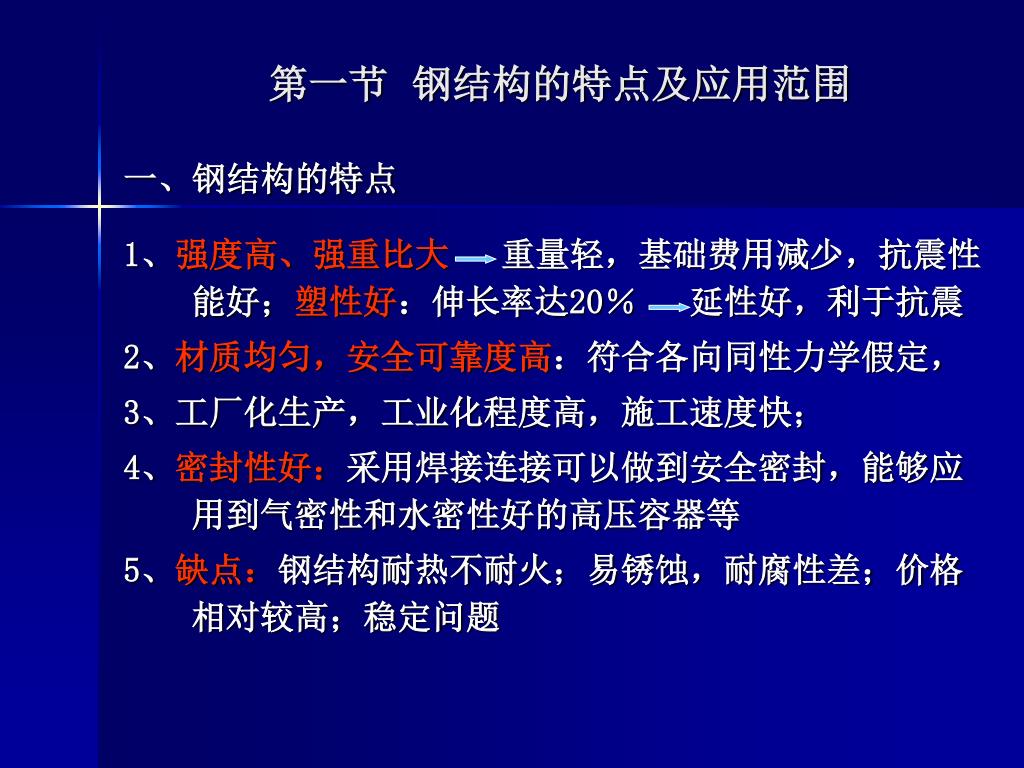

  3. 第一节 钢结构的特点及应用范围 一、钢结构的特点 1、强度高、强重比大 重量轻，基础费用减少，抗震性能好；塑性好：伸长率达20％ 延性好，利于抗震 2、材质均匀，安全可靠度高：符合各向同性力学假定， 3、工厂化生产，工业化程度高，施工速度快； 4、密封性好：采用焊接连接可以做到安全密封，能够应用到气密性和水密性好的高压容器等 5、缺点：钢结构耐热不耐火；易锈蚀，耐腐性差；价格相对较高；稳定问题

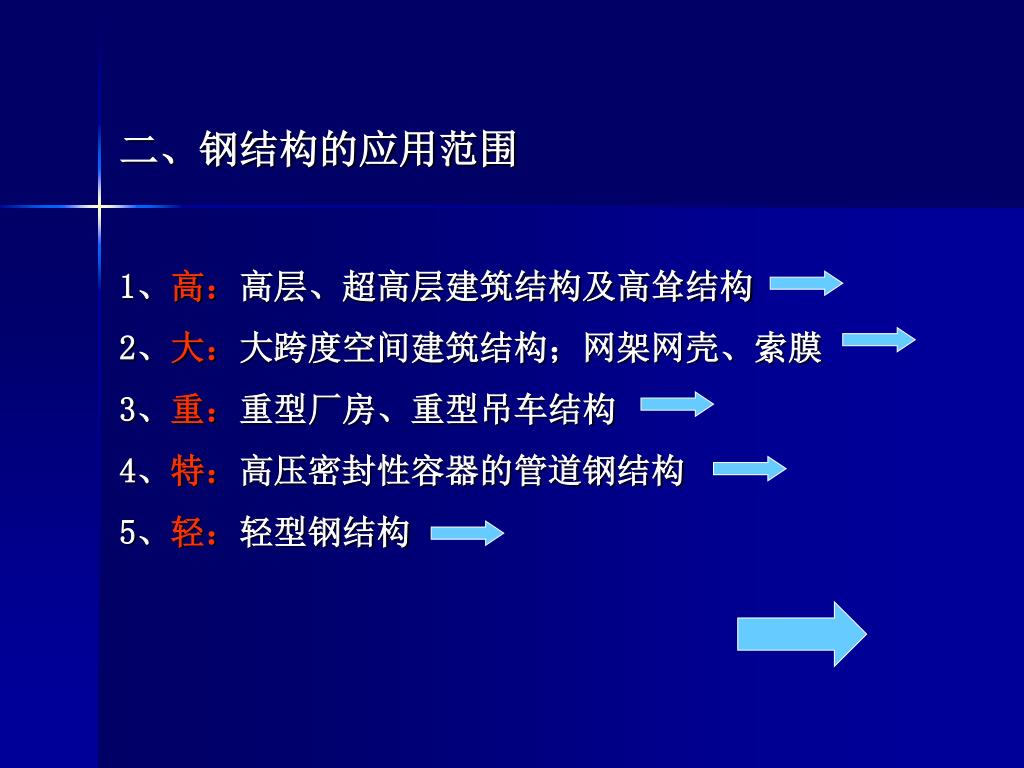

  4. 二、钢结构的应用范围 1、高：高层、超高层建筑结构及高耸结构 2、大：大跨度空间建筑结构；网架网壳、索膜 3、重：重型厂房、重型吊车结构 4、特：高压密封性容器的管道钢结构 5、轻：轻型钢结构

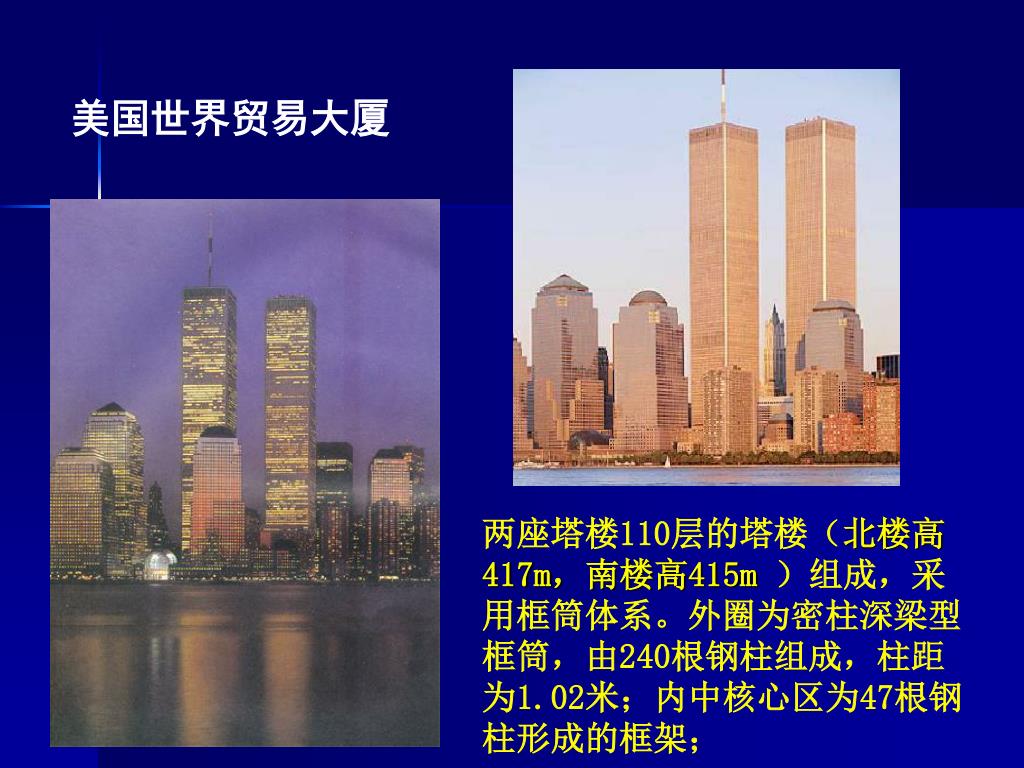

  5. 美国世界贸易大厦 两座塔楼110层的塔楼（北楼高417m，南楼高415m）组成，采用框筒体系。外圈为密柱深梁型框筒，由240根钢柱组成，柱距为1.02米；内中核心区为47根钢柱形成的框架；

  6. 撞机1（首先撞击北楼）

  7. 撞机2（约18分钟撞击南楼）

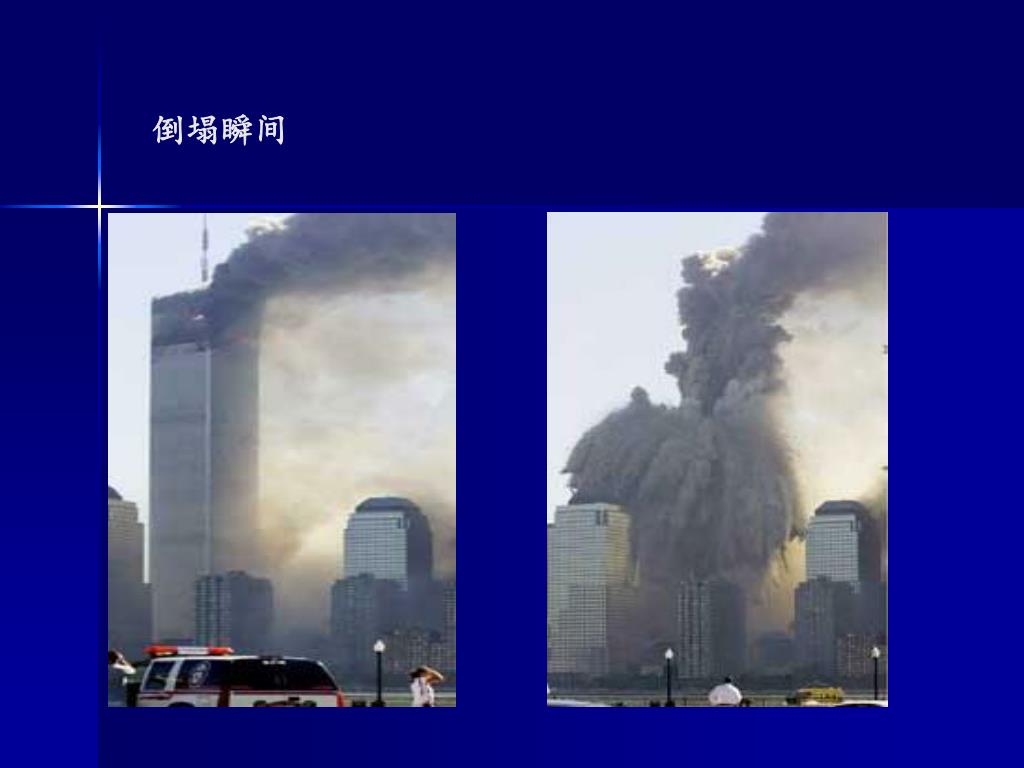

  8. 倒塌瞬间

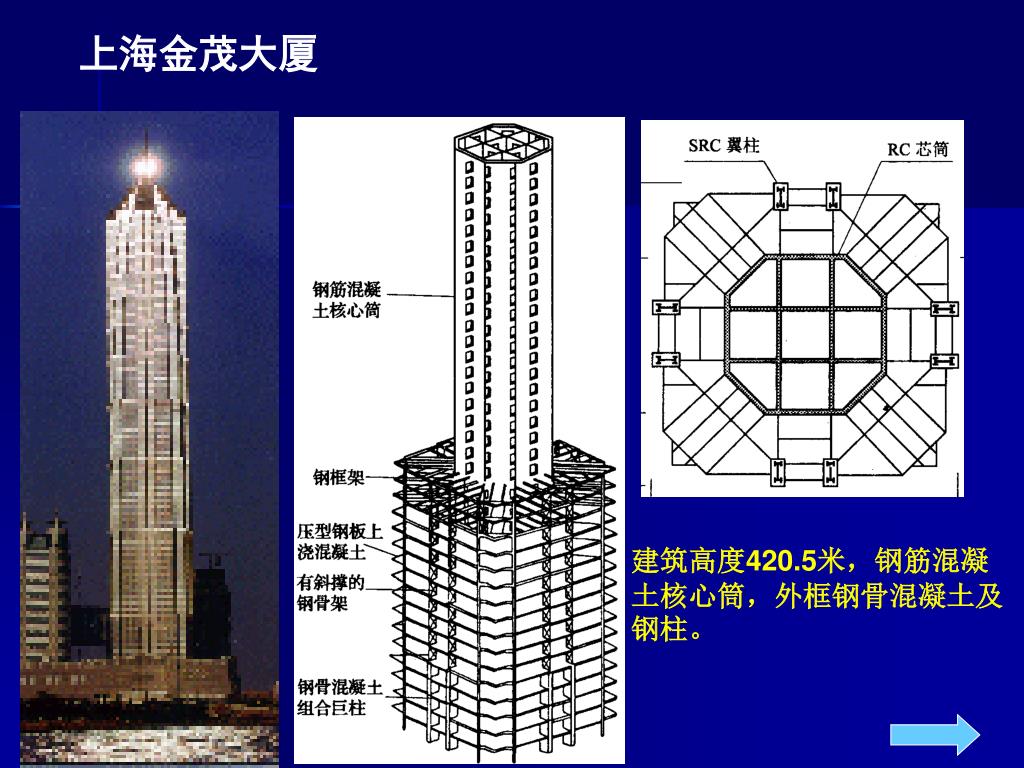

  9. 上海金茂大厦 建筑高度420.5米，钢筋混凝土核心筒，外框钢骨混凝土及钢柱。

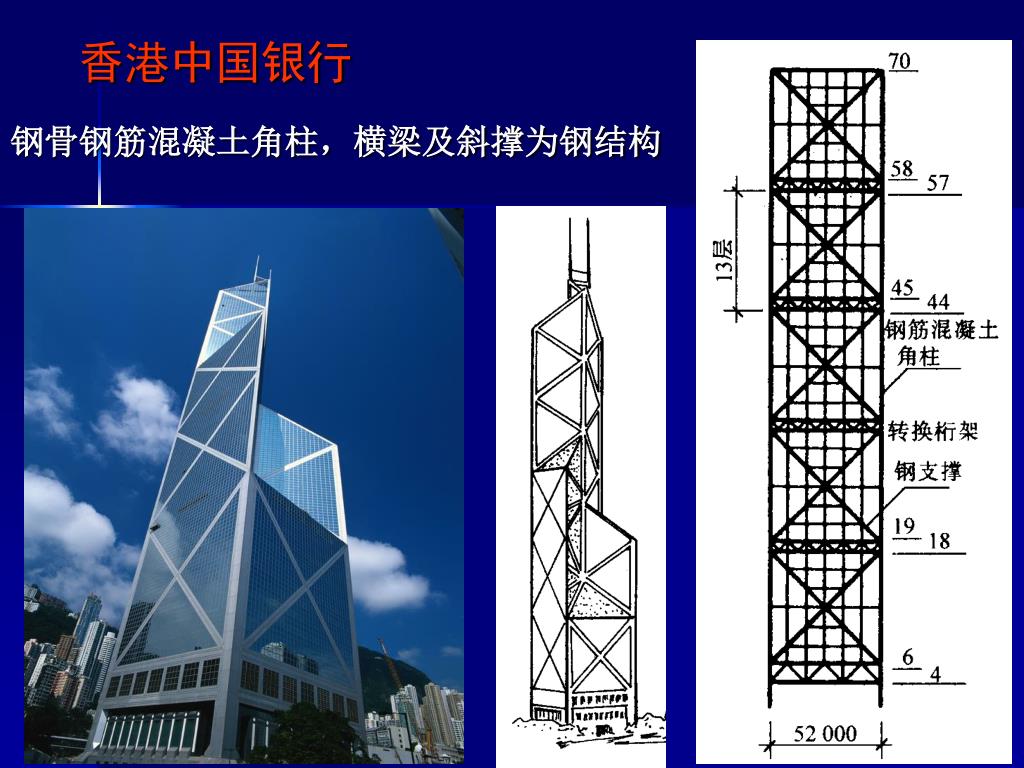

  10. 香港中国银行 钢骨钢筋混凝土角柱，横梁及斜撑为钢结构

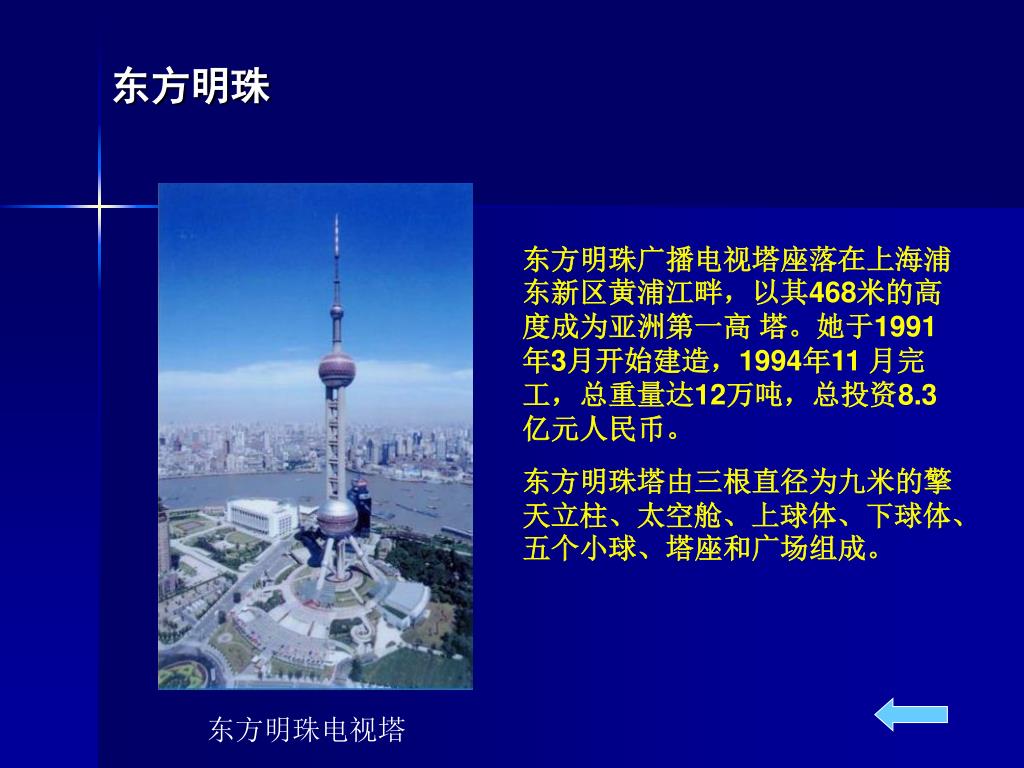

  11. 东方明珠 东方明珠广播电视塔座落在上海浦东新区黄浦江畔，以其468米的高度成为亚洲第一高 塔。她于1991年3月开始建造，1994年11 月完工，总重量达12万吨，总投资8.3亿元人民币。 东方明珠塔由三根直径为九米的擎天立柱、太空舱、上球体、下球体、五个小球、塔座和广场组成。 东方明珠电视塔

  12. 鸟巢

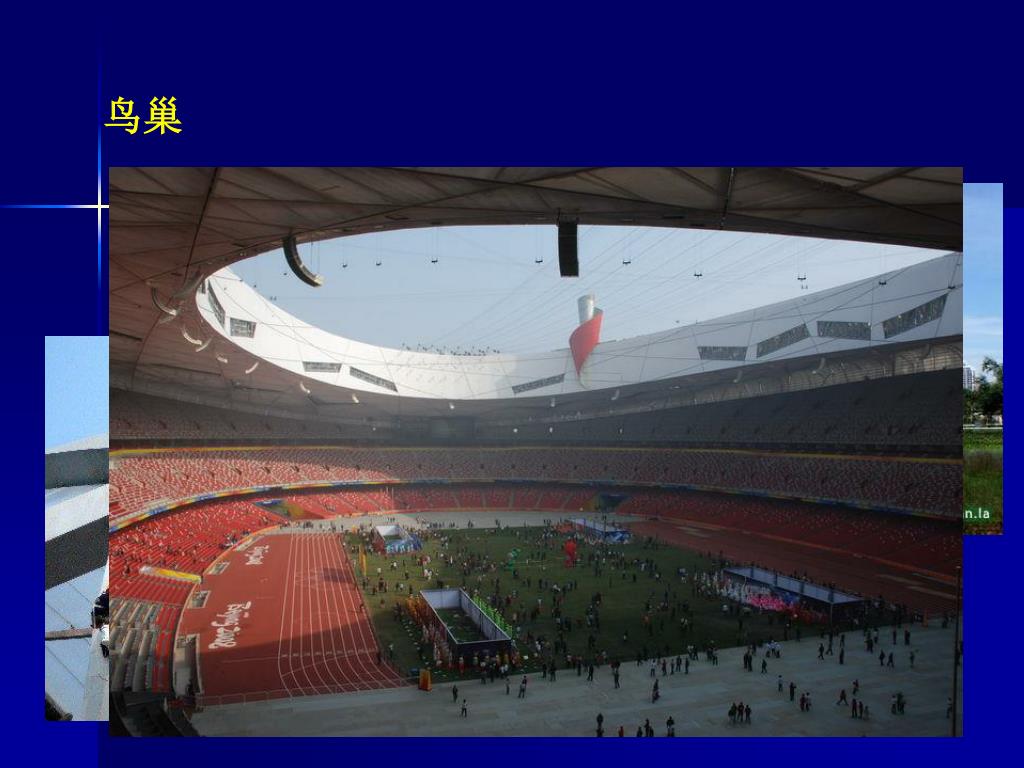

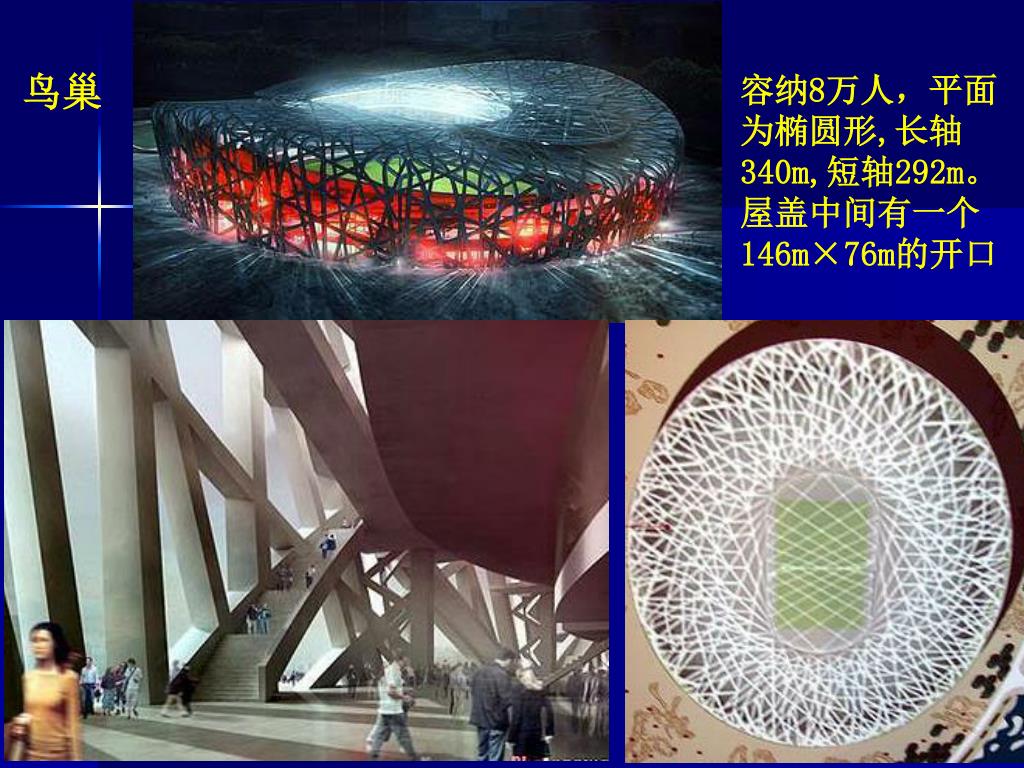

  13. 鸟巢 容纳8万人，平面为椭圆形,长轴340m,短轴292m。屋盖中间有一个146m×76m的开口

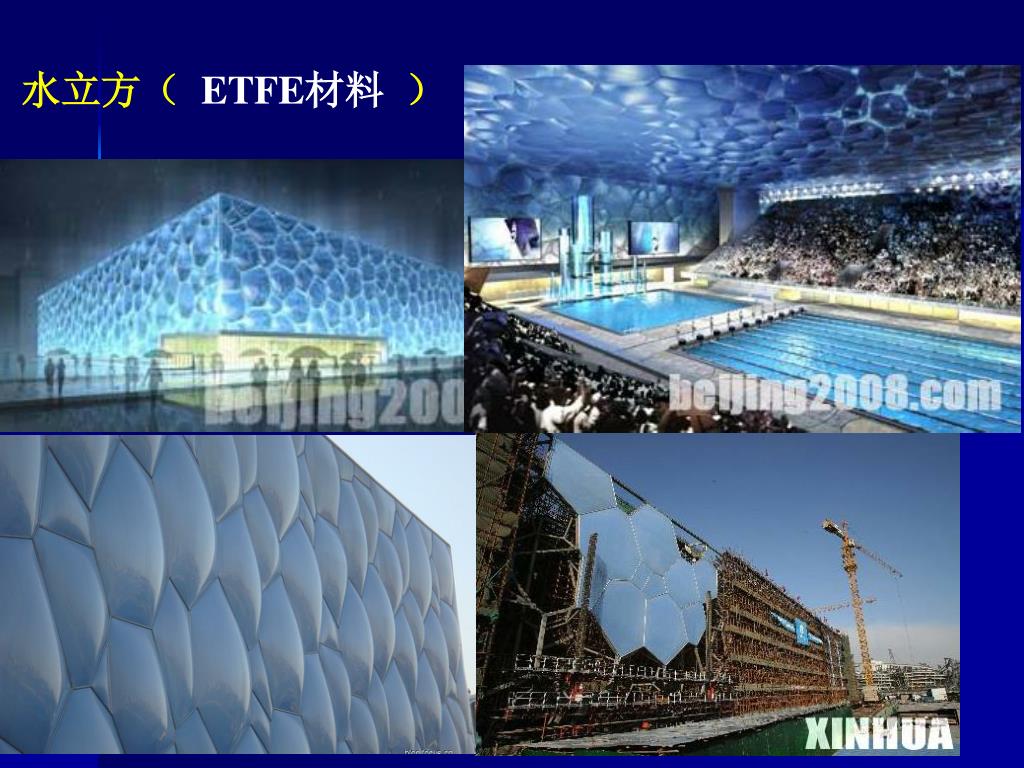

  14. 水立方（ ETFE材料 ）

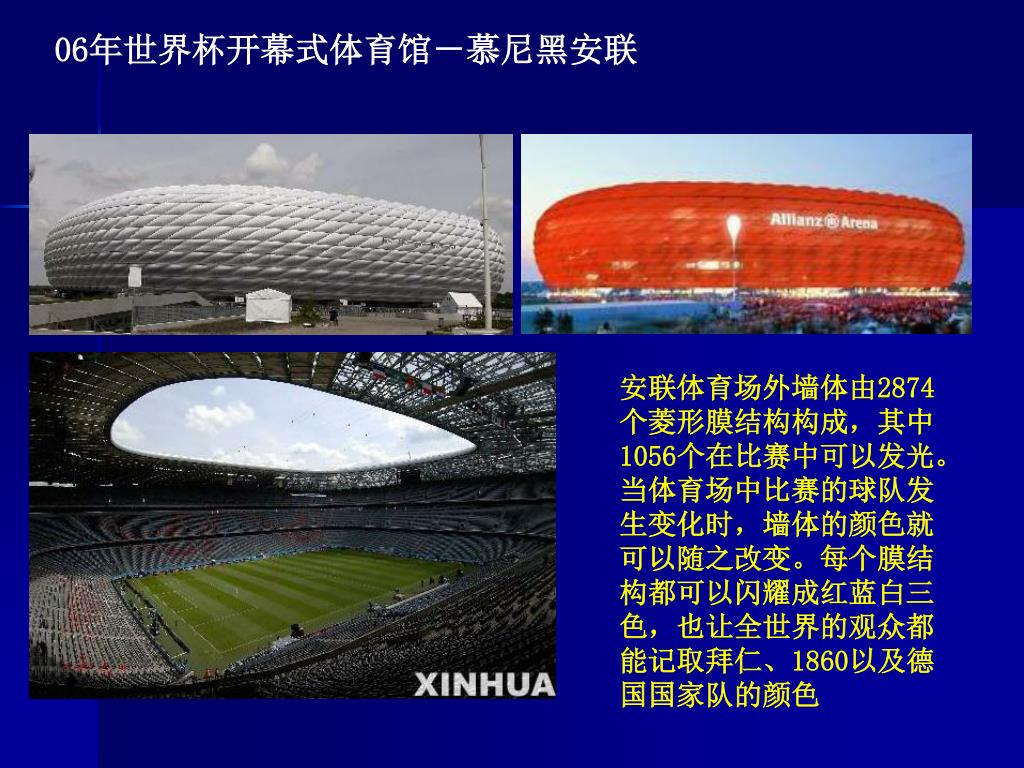

  15. 06年世界杯开幕式体育馆－慕尼黑安联 安联体育场外墙体由2874个菱形膜结构构成，其中1056个在比赛中可以发光。当体育场中比赛的球队发生变化时，墙体的颜色就可以随之改变。每个膜结构都可以闪耀成红蓝白三色，也让全世界的观众都能记取拜仁、1860以及德国国家队的颜色

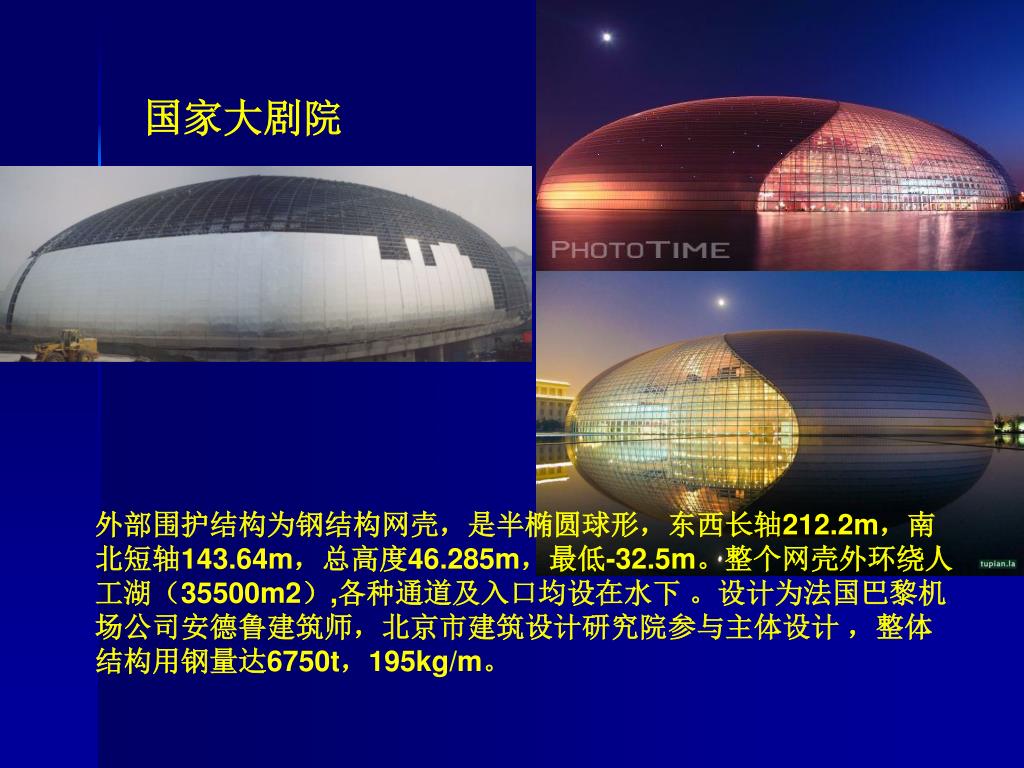

  16. 国家大剧院 外部围护结构为钢结构网壳，是半椭圆球形，东西长轴212.2m，南北短轴143.64m，总高度46.285m，最低-32.5m。整个网壳外环绕人工湖（35500m2）,各种通道及入口均设在水下 。设计为法国巴黎机场公司安德鲁建筑师，北京市建筑设计研究院参与主体设计 ，整体结构用钢量达6750t，195kg/m。

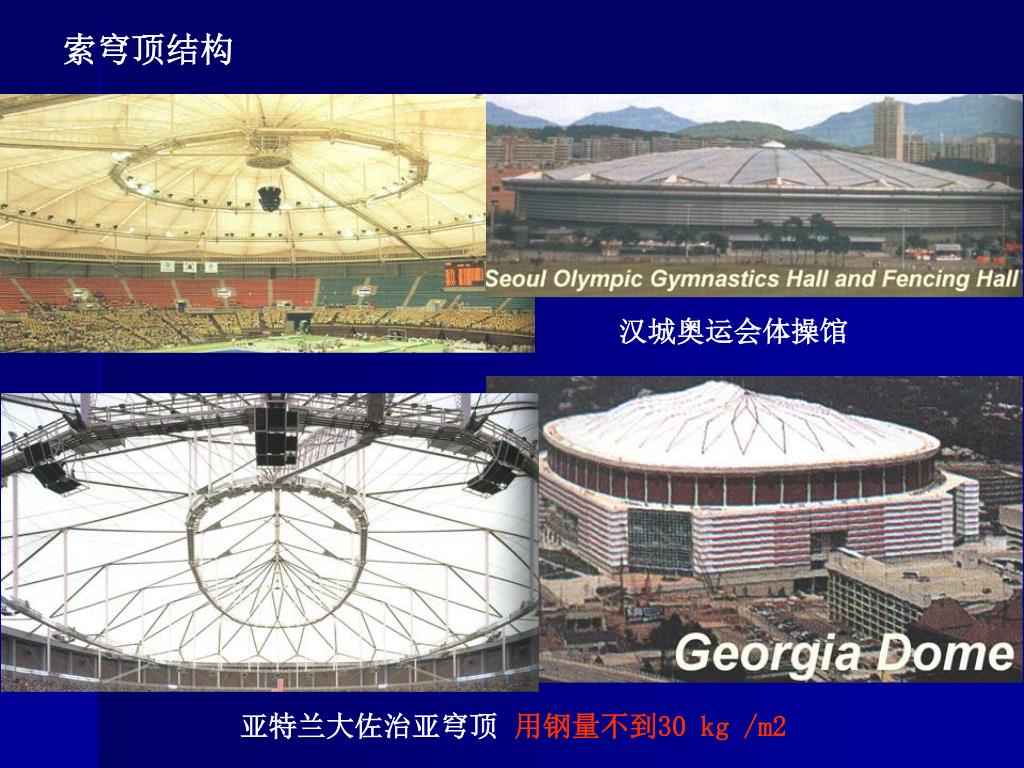

  17. 索穹顶结构 汉城奥运会体操馆 亚特兰大佐治亚穹顶 用钢量不到30 kg /m2

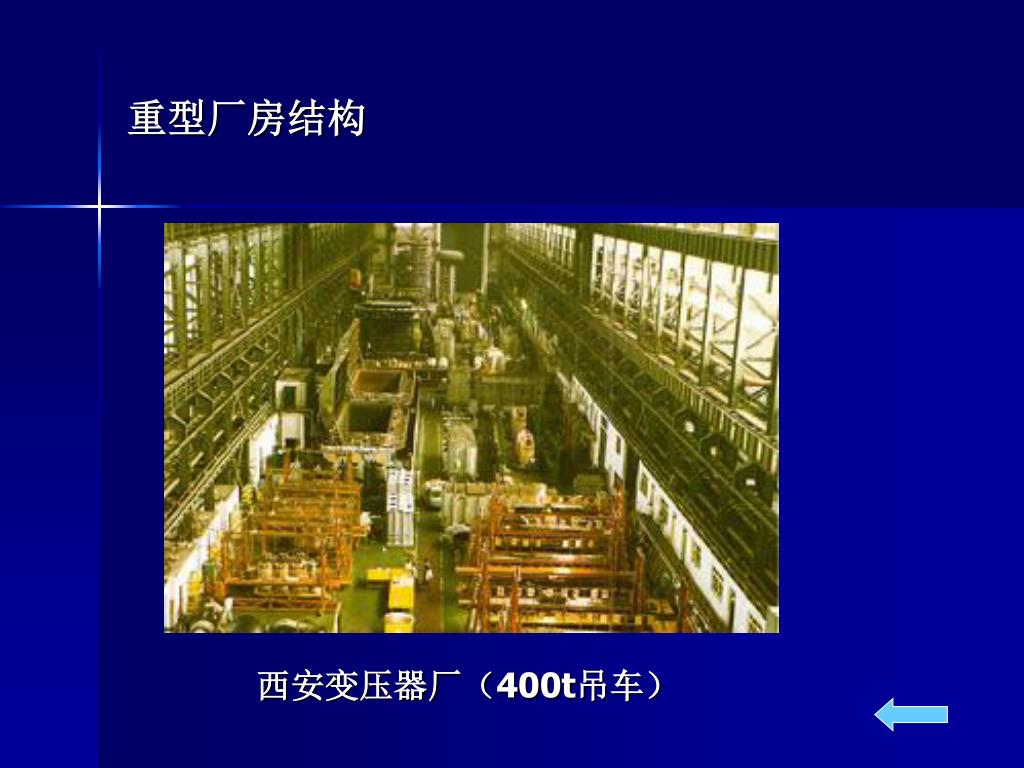

  18. 重型厂房结构 西安变压器厂（400t吊车）

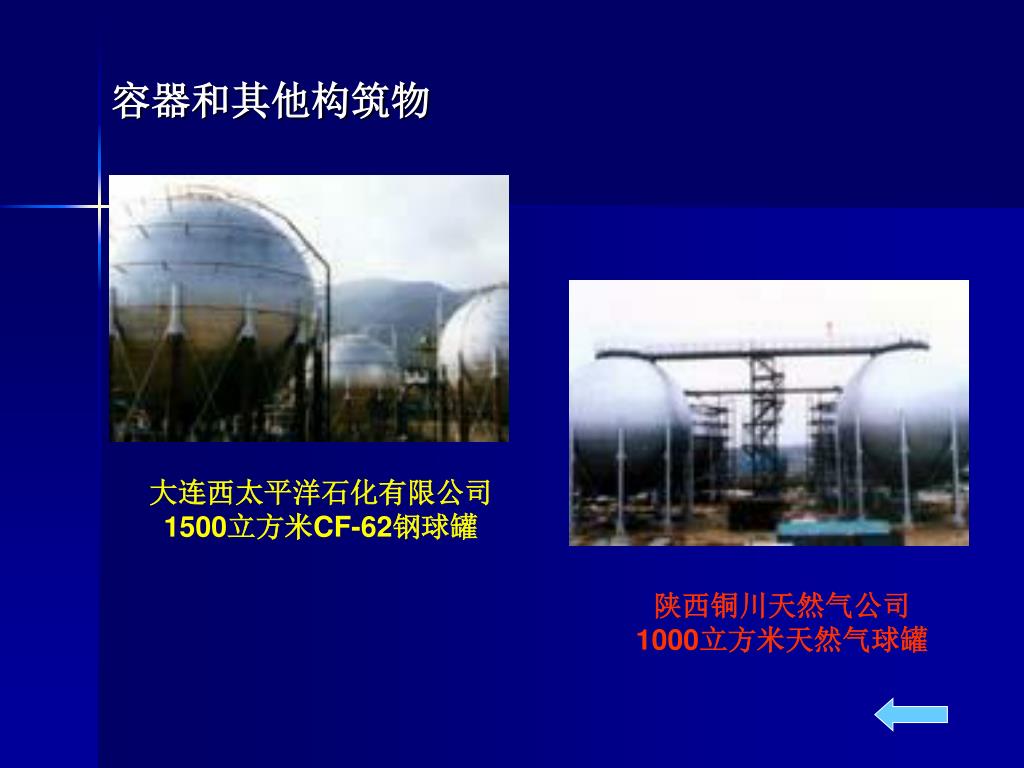

  19. 容器和其他构筑物 大连西太平洋石化有限公司 1500立方米CF-62钢球罐 陕西铜川天然气公司 1000立方米天然气球罐

  20. 轻钢结构

  21. 钢结构构件类型分析 • 板壳单元：储液罐等容器，输油管等管道 • 拉索：索穹顶结构 • 拉杆、压杆：网架结构、桁架结构 • 弯：钢梁 • 压（拉）弯：柱子

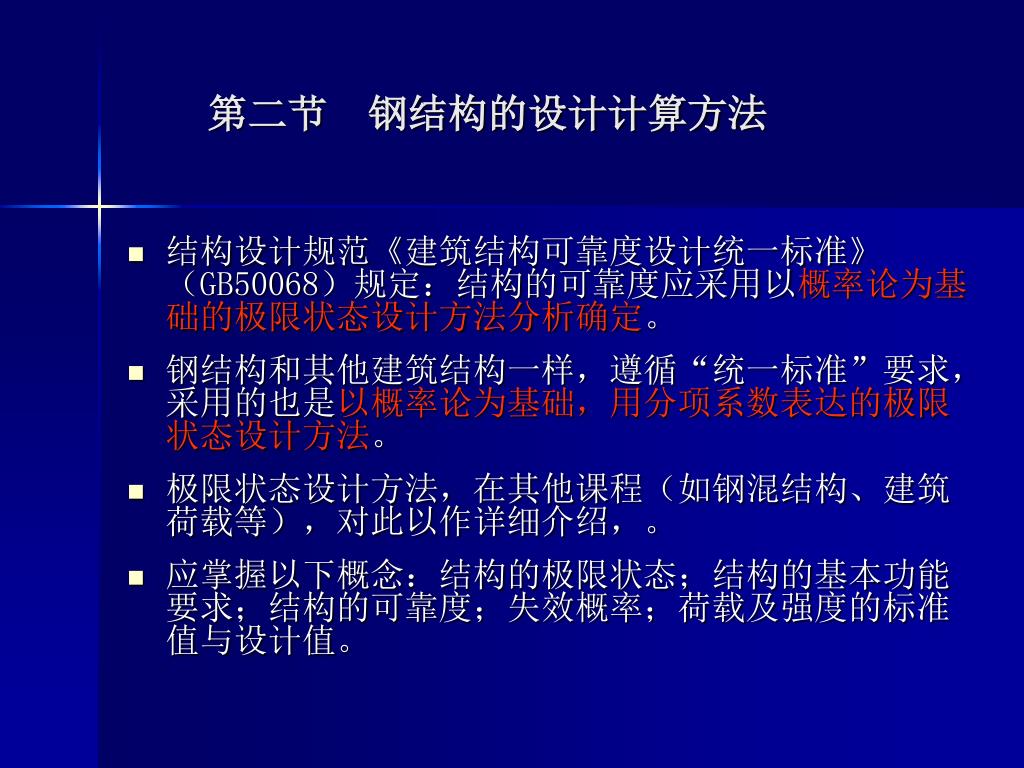

  22. 第二节 钢结构的设计计算方法 • 结构设计规范《建筑结构可靠度设计统一标准》（GB50068）规定：结构的可靠度应采用以概率论为基础的极限状态设计方法分析确定。 • 钢结构和其他建筑结构一样，遵循“统一标准”要求，采用的也是以概率论为基础，用分项系数表达的极限状态设计方法。 • 极限状态设计方法，在其他课程（如钢混结构、建筑荷载等），对此以作详细介绍，。 • 应掌握以下概念：结构的极限状态；结构的基本功能要求；结构的可靠度；失效概率；荷载及强度的标准值与设计值。

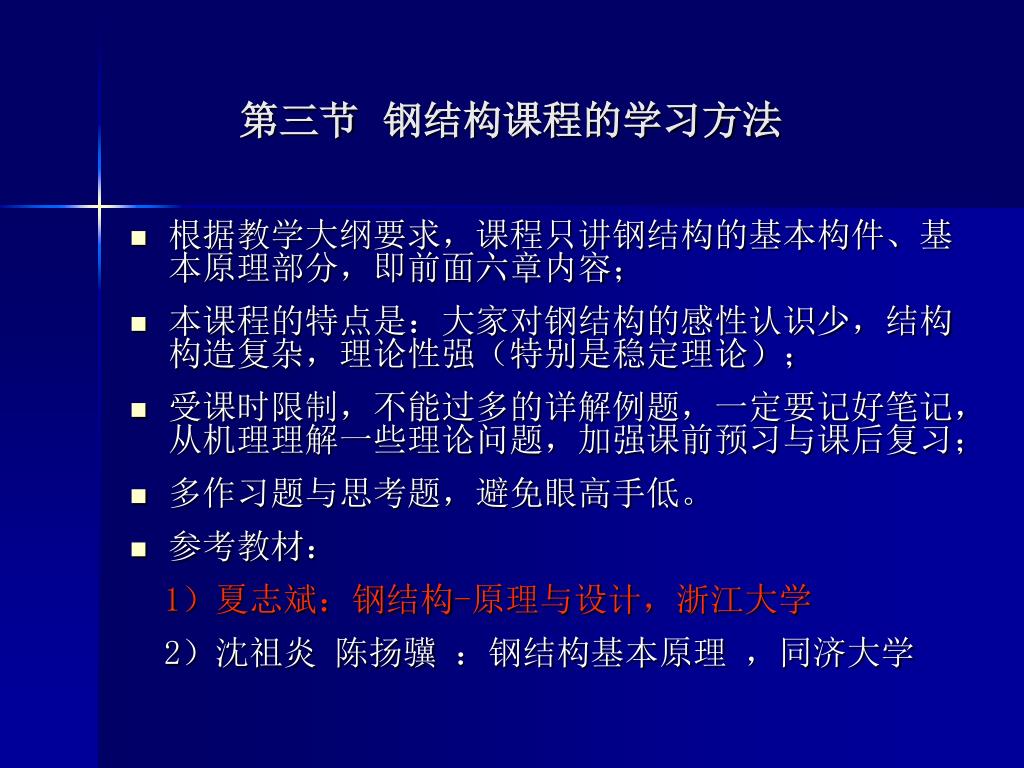

  23. 第三节 钢结构课程的学习方法 • 根据教学大纲要求，课程只讲钢结构的基本构件、基本原理部分，即前面六章内容； • 本课程的特点是：大家对钢结构的感性认识少，结构构造复杂，理论性强（特别是稳定理论）； • 受课时限制，不能过多的详解例题，一定要记好笔记，从机理理解一些理论问题，加强课前预习与课后复习； • 多作习题与思考题，避免眼高手低。 • 参考教材： 1）夏志斌：钢结构-原理与设计，浙江大学 2）沈祖炎 陈扬骥 ：钢结构基本原理 ，同济大学
