Возможности для Насосного оборудование

1. Возможности для Насосного оборудование

2. Некоторые интересные факты Покупка насосаэто как женитьба- Первоначальные затраты кажутся велики , Но это ничто по сравнению сэксплуатационными затратами! • Предполагаемые затраты на электроэнергию для функционирования насосного оборудования в Великобритании £2000 миллионов в год. • Производственное предприятие как например НПЗ в среднем имеет примерно 2000 – 3000 насосов. • Закупочная цена насоса составляет всего лишь 5% от затрат связанных с его эксплуатацией в течение его полезного срока службы. • Эксплуатационные затраты на стандартный промышленный насос в два раза превосходят его стоимость в первые 5 лет работы.

3. 8% 5% 87% Энергия Покупка Техобслуживание Центробежные насосы Разбивка затраты на центробежный насос перекачивающий чистую воду ко времени его службы( пример: насос охлаждения ).

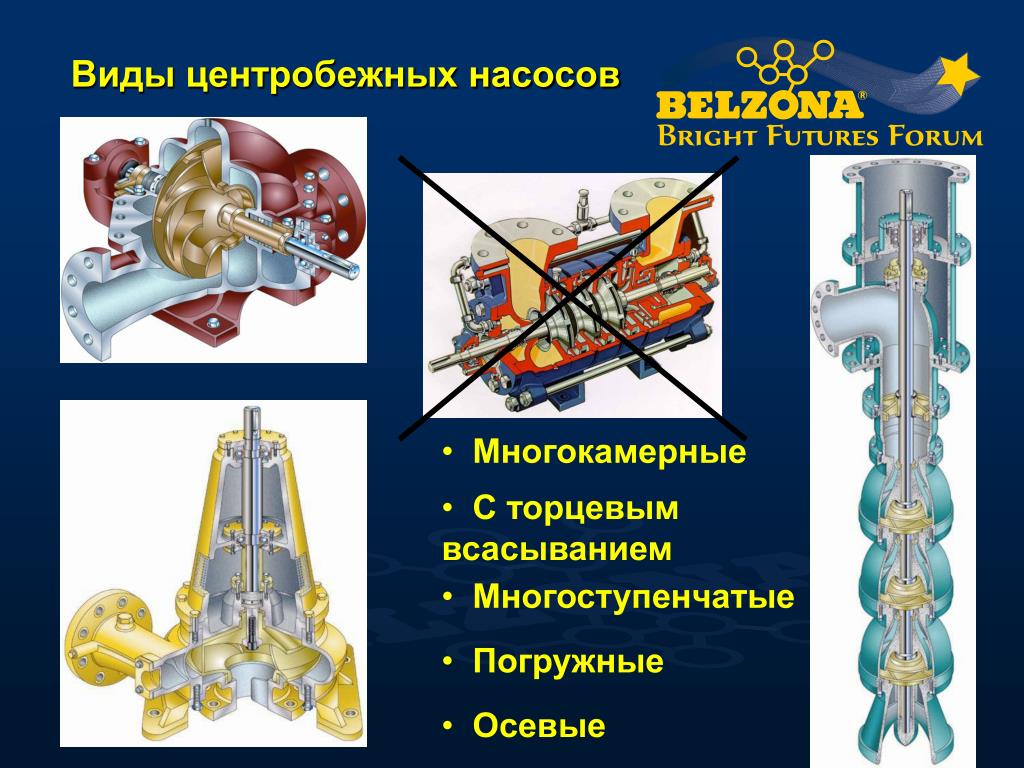

4. Виды центробежных насосов • Многокамерные • С торцевым • всасыванием • Многоступенчатые • Погружные • Осевые

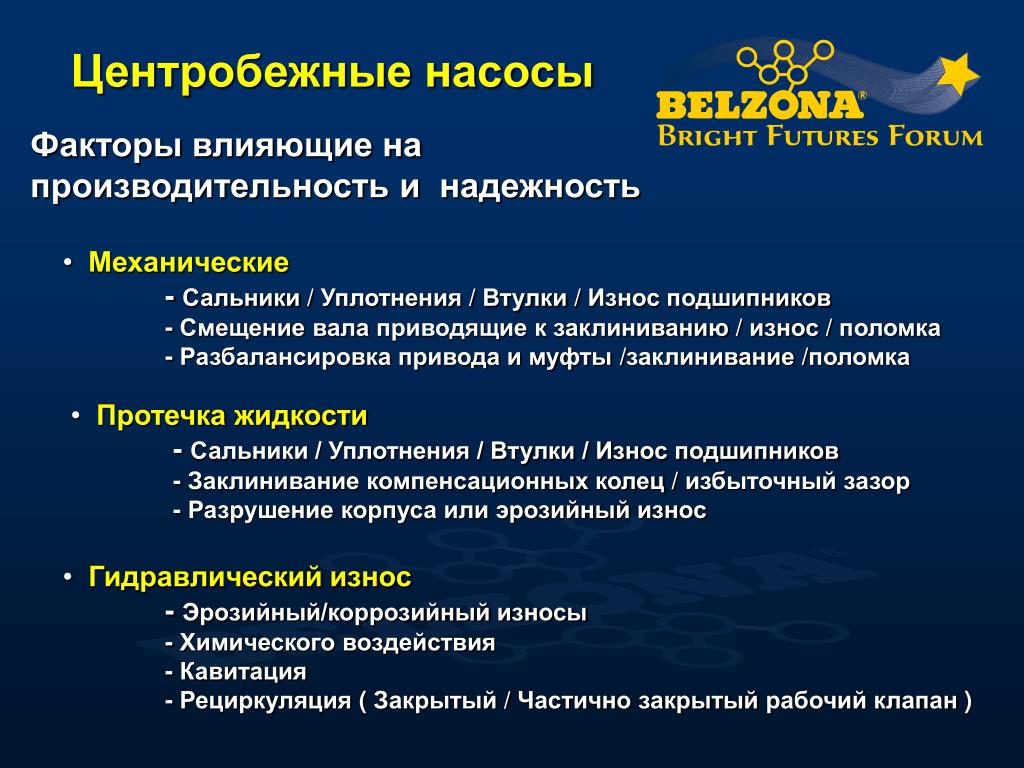

5. Центробежные насосы Факторы влияющие на производительность и надежность • Механические • - Сальники / Уплотнения / Втулки / Износ подшипников • - Смещение валаприводящие к заклиниванию / износ / поломка • - Разбалансировка привода и муфты /заклинивание /поломка • Протечка жидкости • - Сальники / Уплотнения / Втулки / Износ подшипников • - Заклинивание компенсационных колец / избыточный зазор • - Разрушение корпуса или эрозийный износ • Гидравлический износ • - Эрозийный/коррозийный износы • - Химического воздействия • - Кавитация • - Рециркуляция ( Закрытый / Частично закрытыйрабочий клапан )

6. Определение причин ухудшения производительности насоса Обычное ухудшение Эффективности Методы определение ухудшения Производительности в центробежных насосах Чистая вода Мониторинг и Измерение : • Вибрации • Температуры подшипников • Утечки через уплотнения • Температуры Сальников / Торцевых уплотнений • Давление на всасывание и выпуск • Циркуляцию • Потребление электроэнергии • Уровень шума Техническая вода Новый насос Мощность : 299Kw Насос после 10 лет Мощность : 321 кВ Мощность : 327 кВ

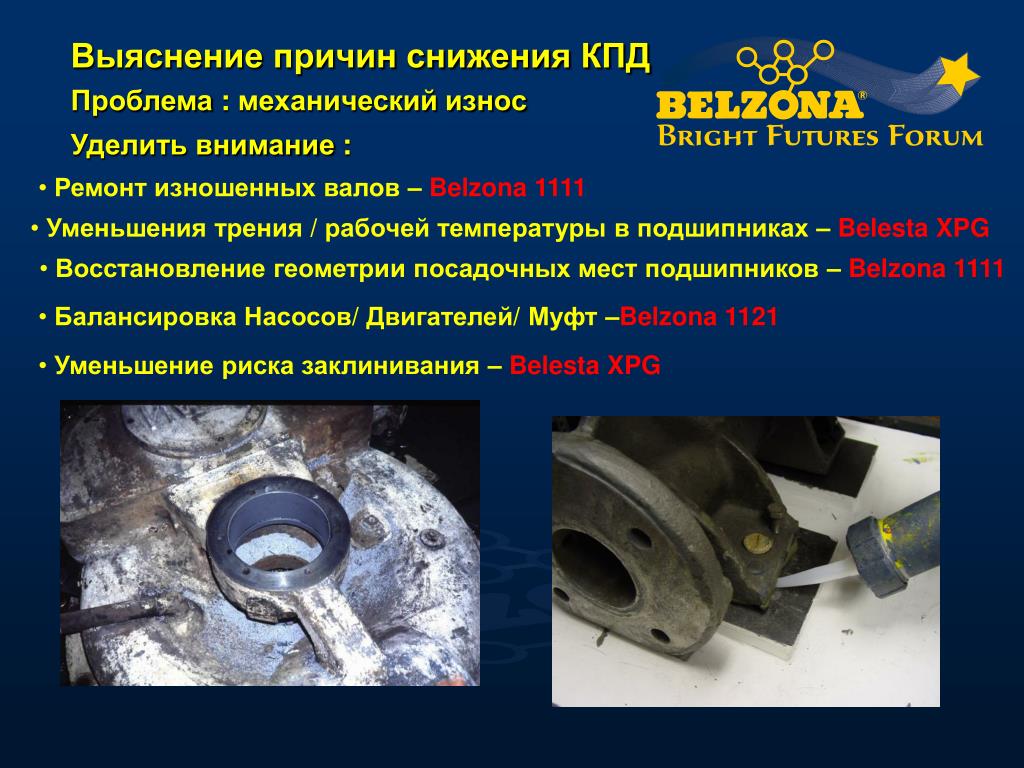

7. Выяснение причин снижения КПД Проблема : механический износ Уделить внимание : • Ремонт изношенных валов – Belzona 1111 • Уменьшения трения / рабочей температуры в подшипниках – Belesta XPG • Восстановление геометрии посадочных мест подшипников – Belzona 1111 • БалансировкаНасосов/ Двигателей/ Муфт –Belzona 1121 • Уменьшение риска заклинивания – Belesta XPG

8. Выяснение причин ухудшения КПД Проблема : Протечки жидкости Уделить внимание : • Ремонт изношенных валов - Belzona 1131 • Литье не стандартных резиновых деталей - Belzona 2111 • Ремонт гнезда сальника - Belzona 1111 • Замена компенсационных колец • Монтаж компенсационный колец– Belzona 1311 • Отверстия/протечки в корпусе – Belzona 1111 • Эрозия внутренней поверхности – Belzona 1311 / 1321 / 1341 / 1391

9. Выяснение причин снижения КПД Проблема : ухудшение гидравлики • Потери в напоре • Потери в объеме • выпуска • Потеря • производительности • Увеличение потребления • энергии • Увеличение эксплуатационных затрат

10. Выяснение причин снижения КПД • Yatesmeter • Напор • Объем • выпуска • Энергия • КПД Проблема : ухудшение гидравлических показателей Уделить внимание : Концентрация на больших объектах в первую очередь : Больше насос / Больше экономия заказчика Оценить показатели производительности : Тест на заводе Рассмотреть возможность модернизации : Механические уплотнения / Улучшение КПДилиДвигатель с переменной частотой вращения

11. Выяснение причин снижения КПД Проблема : ухудшение гидравлических показателей Уделить внимание : • Ремонт эрозийного/коррозийного износа : Belzona 1111 / 1311 • Увеличение гидравлического КПД / Уменьшения потерь из-за • трения : Belzona 1341 • Гарантированное увеличение КПД : Тест на заводе

12. Обычный выигрыш – Новые насосы 78.5% 83% Выяснение причин снижения КПД Вычисление пропускной способности: Каков выигрыш ? Многокамерные+ 3% С торцевым всасыванием + 5% Погружные + 2% Осевые + 1%

13. Выяснение причин снижения КПД Вычисление пропускной способности: Каковы преимущества? • 17% Увеличение объема выпуска • 8% Увеличение КПД • ( 2% выше проектного) • 3 насоса могут обеспечивать • производительность четырех • Сокращение потребления энергии • 248,000Квчас / Год Примерно670 000 руб / год экономия на электроэнергии

14. Центробежные насосы ЗАО Композит Сервис может помочь заказчику по следующим направлениям: • Уменьшить затраты на содержание склада запасных • частей • Экономически выгодную альтернативу замене • Быструю оборачиваемость / Сокращение простоев • Увеличить полезный срок использования оборудования • Увеличить производительность • Уменьшить эксплуатационные затраты • Увеличить период безремонтных пробегов Оптимизация затрат в течении срока службы оборудования
