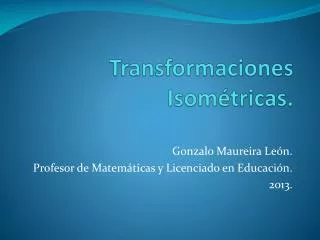

Transformaciones Isométricas. Gonzalo Maureira León. Profesor de Matemáticas y Licenciado en Educación. 2013. TRANSFORMACIONES. ISOMÉTRICAS. En una transformación isométrica: No se altera la forma ni el tamaño de la figura. Sólo cambia la posición (orientación o sentido de ésta ).

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Transformaciones Isométricas.' - tarmon


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
transformaciones isom tricas

Transformaciones Isométricas.

Gonzalo Maureira León.

Profesor de Matemáticas y Licenciado en Educación.

2013.

slide2

TRANSFORMACIONES

ISOMÉTRICAS

En una transformación isométrica:

No se altera la forma ni el tamaño de la figura.

Sólo cambia la posición (orientación o sentido de ésta).

slide3

Tipos de transformaciones isométricas

Axial o especular

Central

Simetrías o reflexiones

Traslaciones

Rotaciones o giros

slide4

Simetrías o reflexiones

Se puede considerar una simetría como aquel movimiento que aplicado a una figura geométrica, produce el efecto de un espejo.

slide5

Tipos de simetrías

Axial (reflexión respecto de un eje)

Central (reflexión respecto de un punto)

O

slide6

En una simetría axial:

Cada punto y su imagen o simétrico equidistan del eje de simetría.

El trazo que une un punto con su simétrico es perpendicular al eje de simetría.

A

A’

slide7

En una simetría central:

El centro de rotación es el punto medio del trazo que une un punto con su simétrico.

Una simetría central equivale a una rotación en torno al centro de simetría en un ángulo de 180º.

A

O

A’

slide8

Simetrías en un sistema de ejes coordenados

En torno al eje X

P

El simétrico de P(a,b) es P’(a,-b)

P’

En torno al eje Y

El simétrico de

P(a,b) es P’(-a,b)

P’

P

En torno al origen

P

El simétrico de

P(a,b) es P’(-a,-b)

P’

slide9

Traslaciones

Se puede considerar una traslación como el movimiento que se hace al deslizar una figura, en línea recta, manteniendo su forma y tamaño.

slide10

En una traslación:

Al deslizar la figura todos los puntos describen líneas rectas paralelas entre sí.

slide11

En una traslación se distinguen tres elementos:

Dirección (horizontal, vertical u oblicua).

Sentido (derecha, izquierda, arriba, abajo).

Magnitud del desplazamiento (distancia entre la posición inicial y final de cualquier punto)

slide12

Traslaciones en un sistema de ejes coordenados

En este caso se debe señalar las coordenadas del vector de traslación.

Estas son un par ordenado de números (x,y), donde x representa el desplazamiento horizontal e y representa el desplazamiento vertical.

slide13

En el par ordenado la primera componente recibe el nombre de abscisa y la segunda componente el nombre de ordenada.

slide14

Traslaciones de puntos en el sistema cartesiano.

Traslación de A(4,6)

a través del vector v(-2,-3)

B’(-1,6)

A(4,6)

Traslación de B(-5,2)

a través del vector v(4,4)

A’ (2,3)

B(-5,2)

Traslación de C(-4,-2)

a través del vector v(7,1)

C’(3,-1)

C(-4,-2)

slide15

En la abscisa:

Signo positivo: desplazamiento hacia la derecha.

Signo negativo: desplazamiento hacia la izquierda.

En la ordenada:

Signo positivo: desplazamiento hacia arriba.

Signo negativo: desplazamiento hacia abajo.

slide16

Rotaciones o giros.

Una rotación es el movimiento que se efectúa al girar una figura en torno a un punto.

Este movimiento mantiene la forma y el tamaño de la figura.

slide17

En una rotación se identifican tres elementos:

El punto de rotación (centro de rotación), punto en torno al cual se efectúa la rotación.

La magnitud de rotación, que corresponde al ángulo, éste está determinado por un punto cualquiera de la figura, el centro de rotación (vértice del ángulo) y el punto correspondiente de la figura obtenida después de la rotación.

El sentido de giro, positivo (antihorario), negativo (horario)

N

M

M’

.

N’

O

slide18

Rotación en 90º en torno al origen:

x

x’

A’

y’

A

y

A

y

x

x’

y’

A’

Entonces: x’ = -y y’ = x

Luego: A(x,y) => A’(-y,x)

slide19

Rotación en 180º en torno al origen:

A

A

y

y

x’

x’

x

x

y’

y’

A’

A’

Entonces: x’ = -x y’ = -y

Luego: A(x,y) => A’(-x,-y)

slide20

Importante

Toda transformación isométrica, mantiene la forma y tamaño de una figura geométrica, por lo tanto el perímetro y el área no sufren variación.
