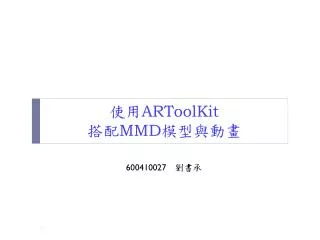

  1. 使用ARToolKit搭配MMD模型與動畫 600410027劉書承

  2. 前言 使用ARToolKit建置一個擴增實境(AR)的環境相當快速方便，因此在一般玩家中是相當風行的工具。 這次的Project就利用該工具建置AR的環境，搭配一個pmd格式模型並繪製用MMD編輯的vmd格式骨架動畫，作為這次Project的展示結果。 接下來會說明實作項目，並介紹上述所提到的工具。

  3. 實作項目 • 用ARToolKit建置程式 • 用MMD編輯一段數秒的骨架動畫 • 在程式中使用找到的程式碼並微調後，載入模型與動畫資料 • 在程式中使用找到的程式碼並微調後，處理物理演算的部分 • 用OpenGL繪出模型與動畫 • 設置簡易的lighting

  4. 什麼是ARToolKit？ 它是一個利用marker定位來達成擴增實境(AR)的程式庫，適合用C/C++語言開發。 使用攝影機拍攝現實場景 將marker置於畫面可見處，ARToolKit能幫助你偵測marker、計算modelview及projection轉換矩陣 將模型繪製在3D座標中的原點上，搭配ARToolKit給予的轉換矩陣，就能將模型顯示在marker上

  5. 關於Marker ARToolKit的marker須符合以下特性： • 正方形黑色粗框 • 內圖愈簡單愈好 • 內圖不可上下左右對稱、翻轉等價 比如：

  6. ARToolKit演算法概觀 官網[1]中沒細講演算法，只有大致流程，如下： • a. 二值化(Binarization) • b. 標籤化(Labeling) • c. 邊緣偵測(Contour Detection) • d. 幾何變換(Geometric Transformations) • e. 特徵匹配(Feature Matching) Original Image ? e. a. b. c. d.

  7. 什麼是MMD？ • 它是一套由日本人開發的工具，用來編輯PMD格式模型的骨架動畫，近年在日本網路圈中相當流行。 • 支援物理演算(使用Bullet Physics Library) PMD模型的物理資料(紅:剛體, 綠:碰撞測試盒) MMD載入這次使用的模型與動畫後的畫面

  8. 用MMD編輯骨架動畫 • 模型中有許多node位於關節處，可操作骨架位置。 • 隨時間給骨架設不同的位置，即為骨架動畫。

  9. 遇到的困難與缺點 • 試過開啟反鋸齒(Anti-Aliasing)但有問題，目前還不清楚如何正確開啟，因此繪製的模型邊緣會有鋸齒。 • 物理演算的結果比MMD展現的結果差，但時間上不夠去了解Bullet的用法及細節，很難進行修正。 • 原本想做出「影子」的效果，這樣模型看起來會更真實。但找過資料後發現方法有點複雜，最後還是來不及做出來，有點可惜。

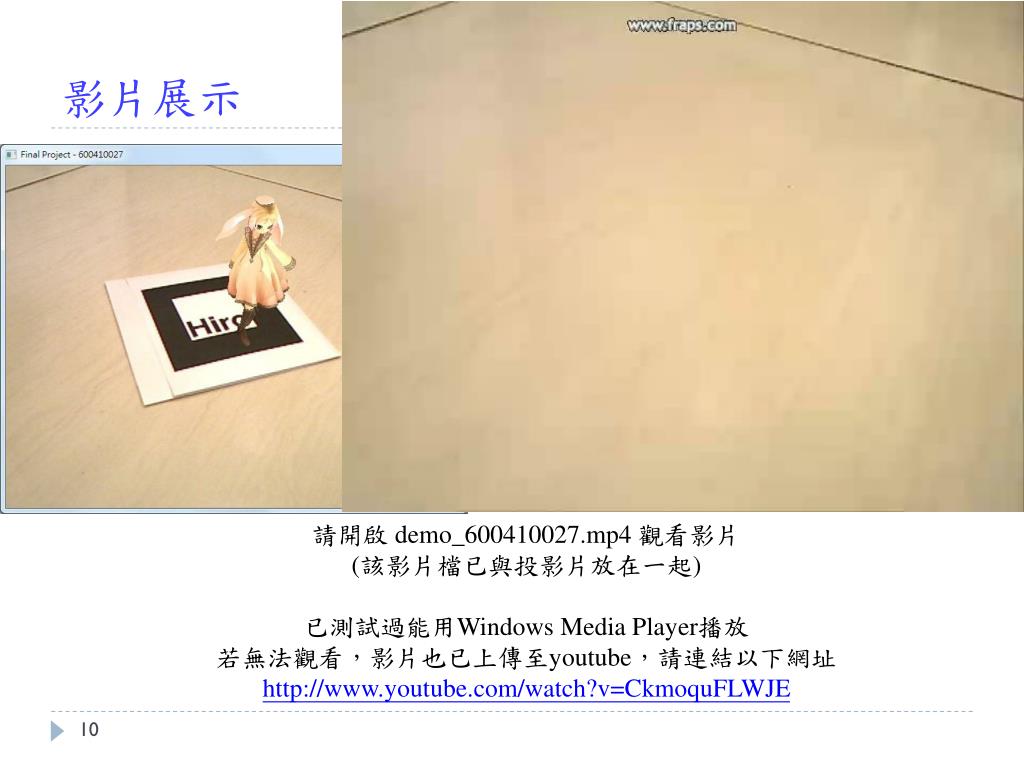

  10. 影片展示 請開啟 demo_600410027.mp4 觀看影片 (該影片檔已與投影片放在一起) 已測試過能用Windows Media Player播放 若無法觀看，影片也已上傳至youtube，請連結以下網址 http://www.youtube.com/watch?v=CkmoquFLWJE

  11. Reference [1] ARToolKit(英文)http://www.hitl.washington.edu/artoolkit/ [2] MMD(日文)http://www.geocities.jp/higuchuu4/ [3] 使用的模型(日文)http://loda.jp/mikumikudance/?id=250 [4] pmd、vmd格式(日文)http://meshio.sourceforge.jp/ [5]pmdloader參考(日文) http://yun.cup.com/directx11018.html [6] vmd loader參考(英文)http://www.ks.uiuc.edu/Research/vmd/plugins/doxygen/molfileplugins.html
