线路维护基础知识

1. 电信线务 线路维护基础知识 培训师：热西提阿洪 Tel: 13309918725

2. 主要内容： 1、电缆基础知识 2、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识

3. 一、本地电话网的简单概况 二、电缆基础知识 三、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识

4. 一、本地电话网的简单概况 市话线路各段落的名称： 长－市中继线 市话中继线 用户线路 配线电缆 + 用户引入线 主干电缆 +

5. 一、本地电话网的简单概况 交换机 用户线路 从市话交换局的总配线架纵列起，经电缆进线室、管道（或电缆通道）、交接设备、引上电缆、分线设备、引入线或经过楼内暗配线至用户电话机的线路称为用户线路。 配线架（MDF） 机房 电话机 测量台 交接箱 分线盒 用户线

6. 一、本地电话网的简单概况 测量台

7. 一、本地电话网的简单概况 主干电缆： 当采用交接配线时，从总配线架至交接箱的电缆。当采用直接配线时，从总配线架至配线引上点或某配线区的第一配线点的电缆。

8. 一、本地电话网的简单概况 配线电缆：从交接箱或第一个配线点至分线设备的电 缆称为配线电缆。 用户引入线：从分线设备至用户电话机的连线称为用 户引入线。 当前用户线采用铜心实线电缆为主要传输手段。电缆 型式以全塑全色谱电缆为主。 用户室外引入线，现多为钢心塑料绝缘平行线（或称 塑料皮线）。

9. 一、本地电话网的简单概况 市话线路的概念与维护界面的划分 市话电缆线路的路由：电话局测量室的总配线架起，布设至用户电话机为止。全程包括有：局内测量室的总配线架－－成端电缆（局内电缆）－－地下电缆－－引上电缆（上杆电缆）－ －架空电缆－－分线设备（交接设备）－－引入设备－－用户电话机。 市话线路的概念：市话线路主要指从交换局（或者模块局、接入网点机房）总配线架的纵列开始到用户端的市话通信线路，市话线路的配线方式主要采用以下三种：即直接配线、复接配线和交接配线 直接配线 复接配线

10. 客户端装维员应掌握的主要知识与技能 会识别色谱电缆的线对 掌握（安装电话、宽带、IPTV）室外引入线的布放方法，皮线的接续知识，室内线的接续及布放要求 掌握市话障碍的种类及造成该障碍发生的主要原因，以及排除障碍的一般技巧 掌握有关维护安全知识 掌握在交接箱施工

11. 二、电缆基础知识 三、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识

12. 二、电缆基础知识 （一）、全塑电缆的结构 （二）、色谱的辨认 （三）、全塑电缆的接续 本章要求： 掌握2400对电缆色谱的辨认 掌握全塑电缆的接续

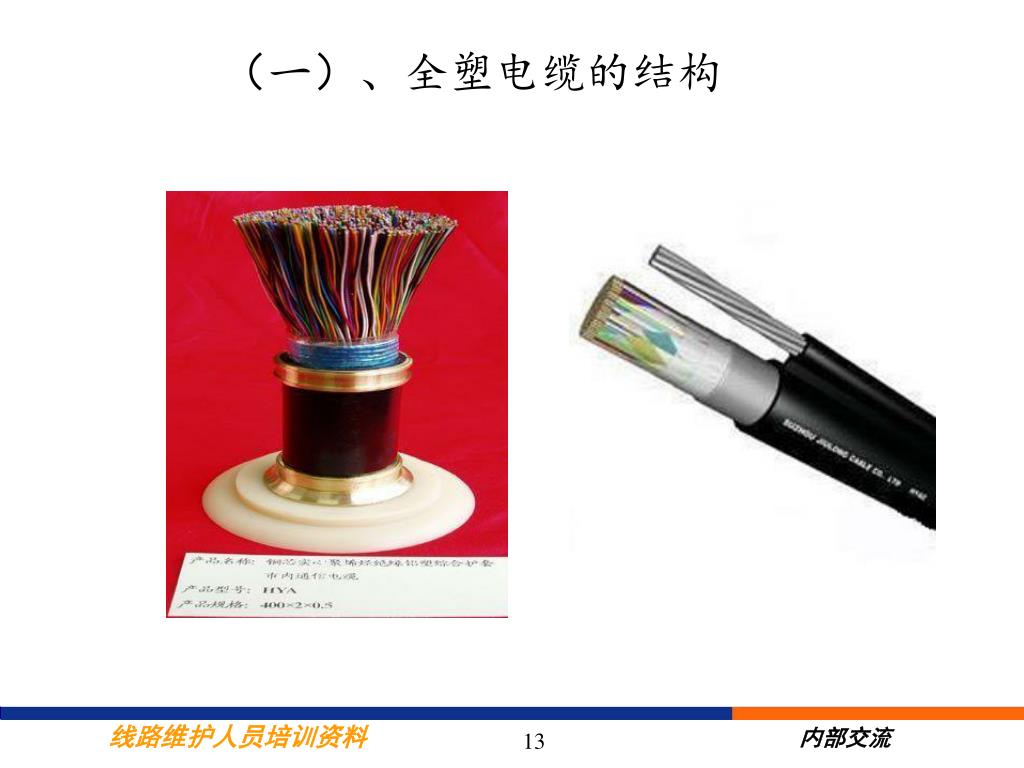

13. （一）、全塑电缆的结构

14. 全塑电缆的类型 • 按维护方式分：填充型、非填充型。 • 按导线分：铜导线、铝导线等。 • 按绝缘形式分：实心绝缘、泡沫绝缘、泡沫/实心皮绝缘。 • 按线对绞合方式分：对绞、星绞。 • 按绝缘颜色分：全色谱、普通色谱。 • 按缆心结构分：同心式、单位式、束绞式、SZ绞式。 • 按屏蔽分：单层金属带屏蔽、多层金属带复合屏蔽。 • 按按护套分：单层塑护套、双层塑护套、综合护套、粘接护套、特种护套。 • 按外护层分：单层或双层钢带铠装、钢丝铠装。 • 按使用场合分：市话、局用、长途。

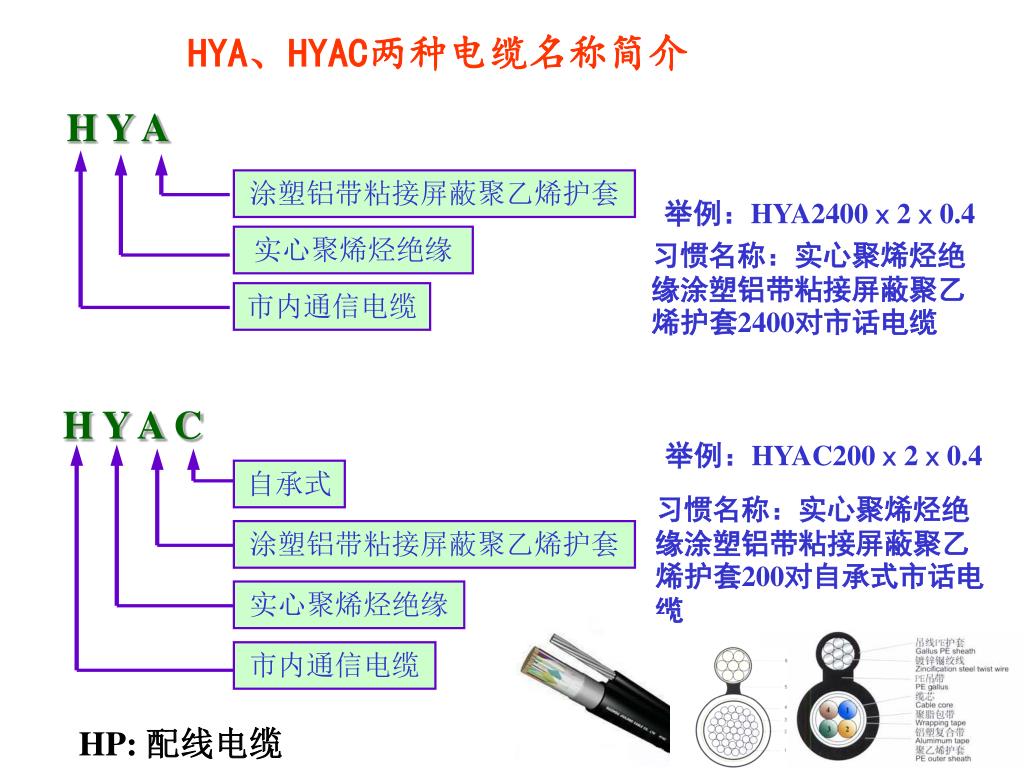

15. HYA、HYAC两种电缆名称简介 H Y A 涂塑铝带粘接屏蔽聚乙烯护套 举例：HYA2400ｘ2ｘ0.4 实心聚烯烃绝缘 习惯名称：实心聚烯烃绝缘涂塑铝带粘接屏蔽聚乙烯护套2400对市话电缆 市内通信电缆 H Y A C 举例：HYAC200ｘ2ｘ0.4 自承式 习惯名称：实心聚烯烃绝缘涂塑铝带粘接屏蔽聚乙烯护套200对自承式市话电缆 涂塑铝带粘接屏蔽聚乙烯护套 实心聚烯烃绝缘 市内通信电缆 HP: 配线电缆

16. 第一个基本单元（白兰组） 第二十四个基本单元（紫棕组） HYA2400ｘ2ｘ0.4电缆的第一层构造 白灰 红兰 600×2×0.4 601~1200 红桔 红绿 紫棕 紫兰 紫绿 紫桔 600×2×0.4 白兰 白桔 红棕 红灰 1~600 600ｘ2ｘ0.4 白棕 白绿 黑兰 黑桔 600ｘ2ｘ0.4 黄棕 黄桔 1801~2400 黑绿 黑棕 黄灰 黄绿 黄兰 黑灰 色绳（粗） 色绳（细） 色 带 第1对 第25对 组成关系：2400＝4×6×( 4 ×25)

17. HYA600ｘ2ｘ0.4电缆的第二层构造色谱表 第1组 2 3 4 5 6 7 8 9 10 白兰 白桔 白棕 白灰 红兰 红桔 红绿 红棕 红灰 白绿 第11组 12 13 14 15 16 17 18 19 20 黑兰 黑桔 黑绿 黑棕 黄灰 黑灰 黄兰 黄桔 黄绿 黄棕 第21组 22 23 24 紫兰 紫桔 紫绿 紫棕 说明： 第1对 1、第二层对应的色谱标识在基本单位的色带上。 第25对 2、第二层色带的标识色谱组合方式，与第三层的线对色谱组合方式相同。 3、第二层色带的色谱，最后一组的色谱为紫棕。

18. HYA2400ｘ2ｘ0.4电缆的第三层构造 白红黑黄紫 兰桔绿棕灰 配 色 主 色 第1对 第25对 说明： 电缆主线对中，主色线为a线，配色线为b线。

19. 扣式接线子的接续 • 扣式接线子接续长度应为50mm，并扭绞3—4个花。 • 扣型接线子的排列应根据电缆对数、直径及电缆规格确定排数。 • 每排应为5对线，分别倒向两侧电缆端。

20. 分线盒电缆成端制作和安装 1、电缆外护套剥离适中。(500mm) 2、扎线要求使用单线双扎法，每出线对间隔15±2mm,电缆成端总绑扎长度190±10mm。 3、芯线旋接在分线盒背板后，芯线预留弯均匀、整齐。 4、电缆在分线盒进缆口留长为10±5mm，成端在分线盒内卡固处余弯长度为40±10mm。

21. 一、本地电话网的简单概况 二、电缆基础知识 三、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识 七、日常巡检

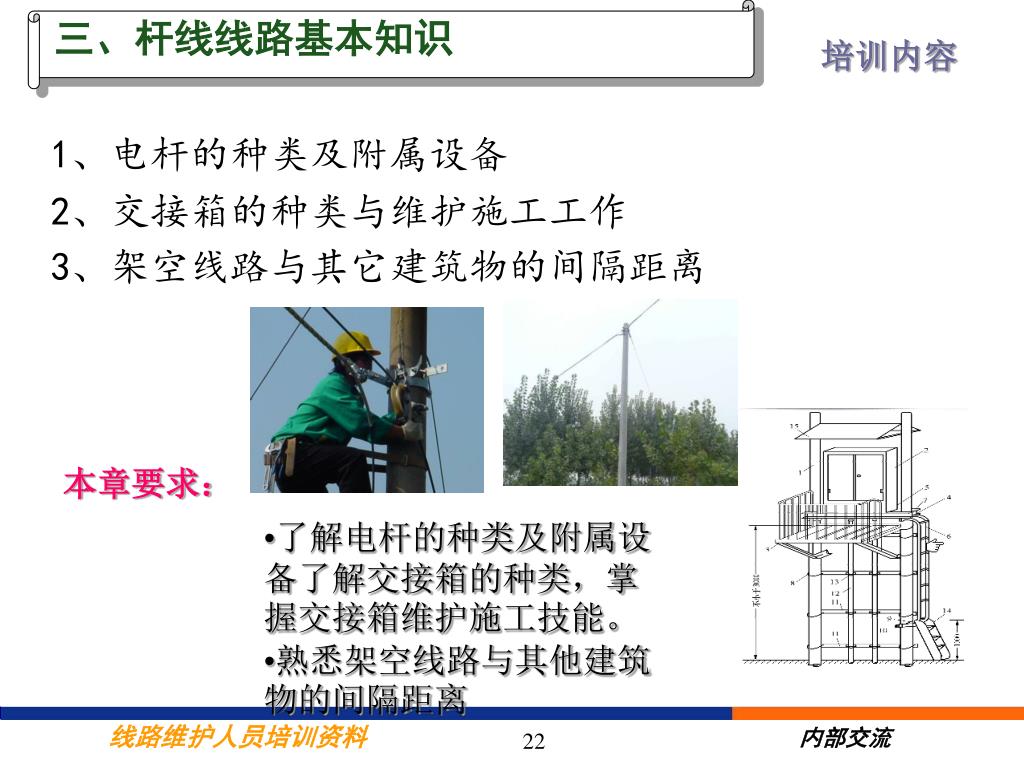

22. 三、杆线线路基本知识 培训内容 1、电杆的种类及附属设备 2、交接箱的种类与维护施工工作 3、架空线路与其它建筑物的间隔距离 本章要求： • 了解电杆的种类及附属设备了解交接箱的种类，掌握交接箱维护施工技能。 • 熟悉架空线路与其他建筑物的间隔距离

23. 三、杆线线路基本知识

24. 三、杆线线路基本知识 2、交接箱的种类与维护施工工作 • 交接箱种类一般有无端子式交接箱、模块卡接式、旋转卡接式三种交接箱 交接箱维护施工工作： 1、凡在交接间、箱进行装移机、改线、连线时必须使用专用工具卡压牢固； 2、交接箱跳线走线要合乎规范，跳线必须从跳线环内整齐布放，跳线中间不得有接头或中间露出芯线的现象，不得将跳线横拉、斜拉，列间跳线要经过顶端的跳线环，绝缘层完整，不妨碍端子板（架）的翻转；(从主干到配线的连接跳线必须从交接箱的列间跳线环穿过,并整齐的布放,跳线不得横拉、斜拉，前50对的线穿一个环，后50对穿另一个环。)

25. 三、杆线线路基本知识 3、定期检查核对线对使用情况，做到图表、资料与实用线对相符； 4、定期检查交接箱底隔板，有无裂缝进潮现象以及有无锈蚀现象，做好记录及时上报，以便于相关部门采取措施修复； 5、检查交接箱和交接间内有无存放易燃易爆物品，保证设备的安全。

26. 三、杆线线路基本知识 旋转卡接式交接箱

27. 三、杆线线路基本知识 交接箱的编号及线序要求 • 编号应在箱体正面，标志明显、正确、美观。 • 箱内的列号以面对列架自左向右顺序编号。线序自上而下顺序编号，每列上端应有列号和线序号的明显标记。 • 主干电缆应上在中间直列，配线电缆应上在两侧直列。

28. 三、杆线线路基本知识 交接箱内跳线的布放 • 跳线布放路由合理，不得交叉扭绞，应横平竖直，松紧适度，不得损伤芯线和绝缘层。跳线中间不得有接头。跳线布放应不妨碍端子板的翻转。

29. 二、电缆基础知识 三、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识 七、日常巡检

30. 四、装、拆、移机 培训内容 1、装、拆、移机的主要步骤 2、用户引入线 3、装、拆、移机的质量要求 4、用户终端种类与功能 本章要求： 掌握用户引入线布放和接续的技能 掌握装、拆、移机的质量验收规范 了解用户终端种类与功能

31. 四、装、拆、移机 装机的主要步骤 1.拿到工单应认真核对主干与配线，核对所配电缆线序与客户住址线序是否一致， 2.勘察客户住址配线线路的到位情况，从而确定是否能够安装 3.将跳线按照要求连接好，并按照装移机施工要求进行施工 4.完毕后及时将工单返回，录入资料，竣工归档 用户家 交换机 配线架（MDF） 交接箱 分线盒 电话机 机房 测量台 用户线

32. 四、装、拆、移机 分线设备下线布设方法---皮线下线在多沟隔电子上做终端的绑扎1、皮线引入视具体情况尽量布设整齐美观并松紧适度。 2、引入线在多沟隔电子上绑扎，缠绕应要 （内5圈 外3圈） 密缠8圈。 收尾5花，回弯约15CM。

33. 四、装、拆、移机 分线设备下线布设方法---皮线下线在多沟隔电子上做终端的绑扎

34. 四、装、拆、移机 --皮线直线绑扎方法

35. 四、装、拆、移机 沿墙皮线布设方法

36. 四、装、拆、移机 室内线布设

37. 四、装、拆、移机 装机的质量要求 一、室外引入线 1、用户引入线应采用铜芯双绞线。 2、同一条用户引入线线径须保持一致；用户引入线最长不超过200m；从下线杆至第一个支撑点的跨距不超过50m。 3、下户线搭接分线盒时，应连接牢靠。 不超过200米

38. 四、装、拆、移机 装机的质量要求 4、接头优先使用接线子接续, 若现场无接线子则要求每只接头芯线交叉扭绞2～3 圈后两端各自绕8～12 圈，长约2cm，两只接头相距3～4cm，同一对线两只接头工艺要求一致，如图示；接头处须先用塑料套管套封，然后用防水胶布包扎封固，如图示： 用户引入线与电力线(220V用户线)交叉间距不得小于40cm

39. 四、装、拆、移机 装机的质量要求 5、与电力线平行、交越布线时，布设工艺及间距等符合规定，特殊情况要采取保护措施，无市电侵入危险； 6、同路电杆档的引入线不超过6 对，超过6 条时应改用电缆引入。同一方向多条皮线之间应间隔均匀、垂度一致。 7、在电杆和墙壁上引入线的固定应符合有关设计规范和工程验收规范； 8、跨越街道时，最低点至地面的距离，应符合架空通信线路的空距与隔距的要求，跨挡内不得有接头。 9、跨越障碍物无托、磨现象，否则应加以保护。 10、皮线在多沟隔电子上做终端绑扎；每个多沟隔电子一般装设3 条皮线，最多不得超过6 条皮线，每条皮线应单独绑扎。 11、不遮挡住窗门。 12、废弃引入线及不使用的支持物必须拆除。

40. 四、装、拆、移机 装机的质量要求 （二）室内布线应做到安全、牢固、隐蔽、美观。 1、室内线线色应尽量与客户室内装修相协调。 2、室内线不超过5m 时，室外皮线可直接引入室内。 3、客户家中布线应当无破损，尽量无接头； 4、客户家中布线的走向应当尽可能短并不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过；ADSL 线路与电源线有线电视线路距离要在0.2m 以上。 5、 ADSL 线路上如同时加载普通电话业务，分离器的安装方法具体见图； （三）数据专线的施工，必须符合数据专线的规范要求 。 （四）布、跳（拆）线施工后，应及时锁闭分线盒、交接箱、网络箱等，如果发现门锁损坏，应及时修复。 （五）设备连接牢固，用户终端设备功能正常。 （六）资料记录准确无误。

41. 四、装、拆、移机 拆、移机的主要步骤 对于拆机电话，拿到施工单后，应到交接箱核对工单线序与实际是否相符，在确定资料完全正确的情况下，拆除交接箱的跳线并同时拆除外线，然后将工单返回，录入资料，竣工归档。 • 对于移机工单实际上牵涉到两个过程，即首先按照客户新址的线序资料与工单资料进行核对，确定相符后按照新装电话的过程完成新址安装；新址电话安装结束后要同时拆除原址电话，具体工作同拆机步骤。

42. 二、电缆基础知识 三、杆线线路基本知识 四、装、拆、移机 五、线路障碍种类及判断、修复的技巧 六、维护安全知识

43. 五、线路障碍种类及判断、修复的技巧 培训内容 1、常见用户障碍的种类 2、按障碍的查修段落区分一般分为局内障碍和局外障碍 3、用户障碍的判断及排障技巧　　 本章要求： 掌握常见用户障碍的种类 掌握用户障碍的判断方法及排障技能

44. 五、线路障碍种类及判断、修复的技巧 常见用户障碍的种类 1.断线 2.混线 3.地气 4.绝缘不良 5.串音、杂音

45. a b 五、线路障碍种类及判断、修复的技巧 障碍定义及产生的原因 1．断线：指用户通信线路中，导电芯线断线不能构成用户回路。按构成用户回路的段落区分，可以发生在测量室的横列或纵列上，也可以发生在主干线路或配线线路上，再者就是发生在用户引入线中。(电缆心线一根或数根断开，这种现象一般是由于接续或敷设时不慎，使心线折断，或受外力损伤，及强电流烧断所致。)

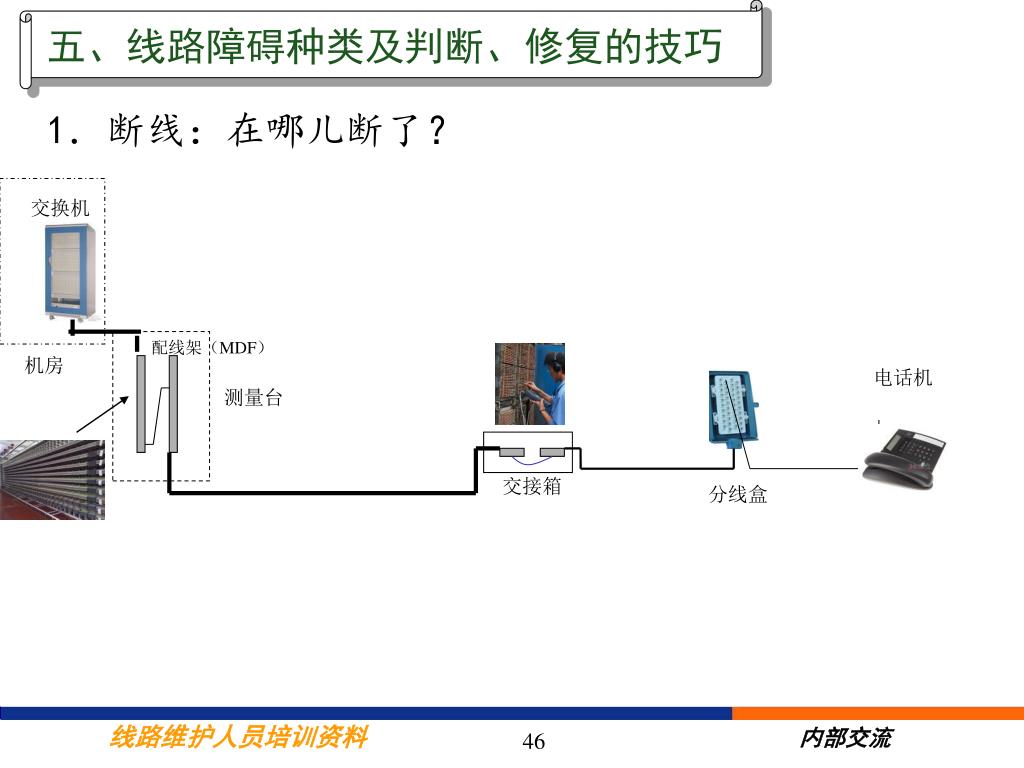

46. 五、线路障碍种类及判断、修复的技巧 交换机 1．断线：在哪儿断了？ 配线架（MDF） 机房 电话机 测量台 交接箱 分线盒

47. 五、线路障碍种类及判断、修复的技巧 障碍定义及产生的原因 2．混线：混线障碍有“自混”和“他混”两种。主要发生在电缆部分，同一线对的心线由于绝缘层脱落，以致相互接触造成的，称为“自混”；不同线对的相邻两根导线之间，失去绝缘能力互相碰触，称为“他混”。混线障碍的发生一般是由于电缆接续工艺不良或电缆受到外力作用的影响，使心线绝缘层受伤造成的。 a b a b a b 电缆线对或用户引入线的自混障碍示意图 电缆线对它混障碍示意

48. 五、线路障碍种类及判断、修复的技巧 交换机 2．混线：在什么位置？ 配线架（MDF） 机房 电话机 测量台 交接箱 分线盒

49. 五、线路障碍种类及判断、修复的技巧 障碍定义及产生的原因 3．地气：指电缆心线的绝缘层损坏或用户引线的接头处接触大地构成回路造成的，分为a线地气和b线地气。(电缆心线失去绝缘层碰触铅皮或屏蔽层称为地气。)由于受外力磕、碰、砸、磨损坏缆心护套，使心线接地以及工作中不慎而形成。 a b 大地

50. 五、线路障碍种类及判断、修复的技巧 障碍定义及产生的原因 4．绝缘不良：是指用户回路开路时，线间存在较小电阻，电压升高时，电阻降低或被击穿，电压下降时，电阻回升。(电缆芯线之间以纸或塑料为绝缘层，由于绝缘物受到水和潮气的侵袭，使绝缘电阻下降，造成电流外溢。一般由于接头在封焊前驱潮处理不够，或因电缆受伤侵水，以及充气充入潮气等，使心线绝缘长期下降，造成绝缘纸发霉变色甚至出现黑斑点的电击穿现象。)
