  1. 广西壮族自治区国家税务局普通发票机具开票管理系统广西壮族自治区国家税务局普通发票机具开票管理系统

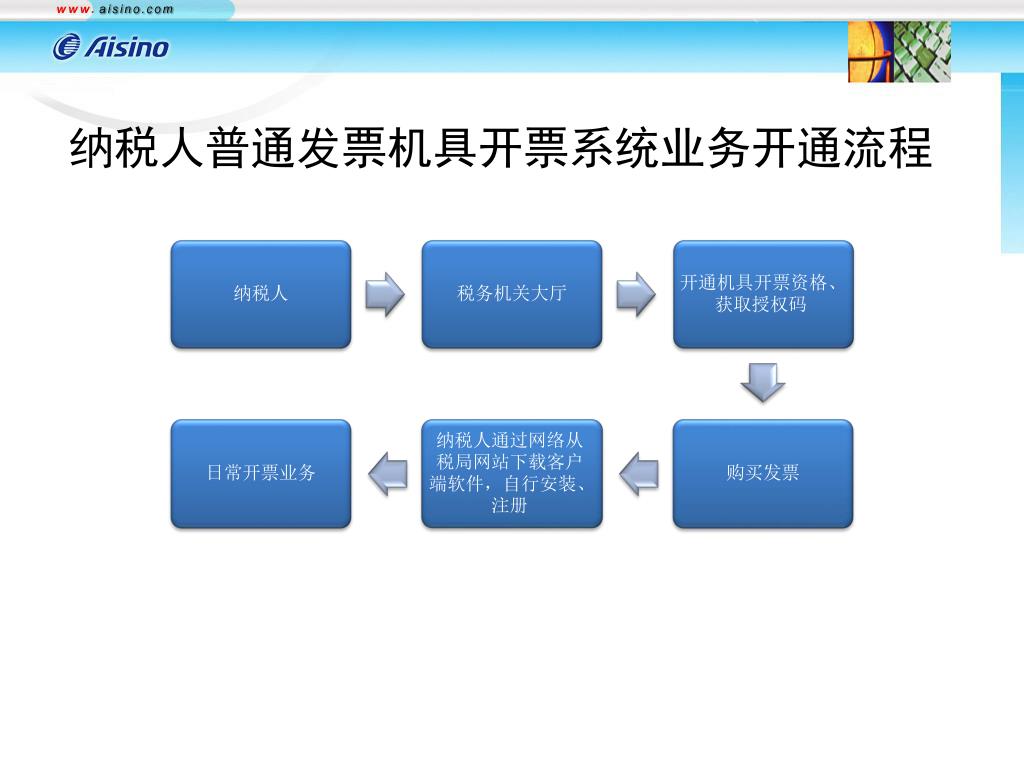

  2. 纳税人普通发票机具开票系统业务开通流程

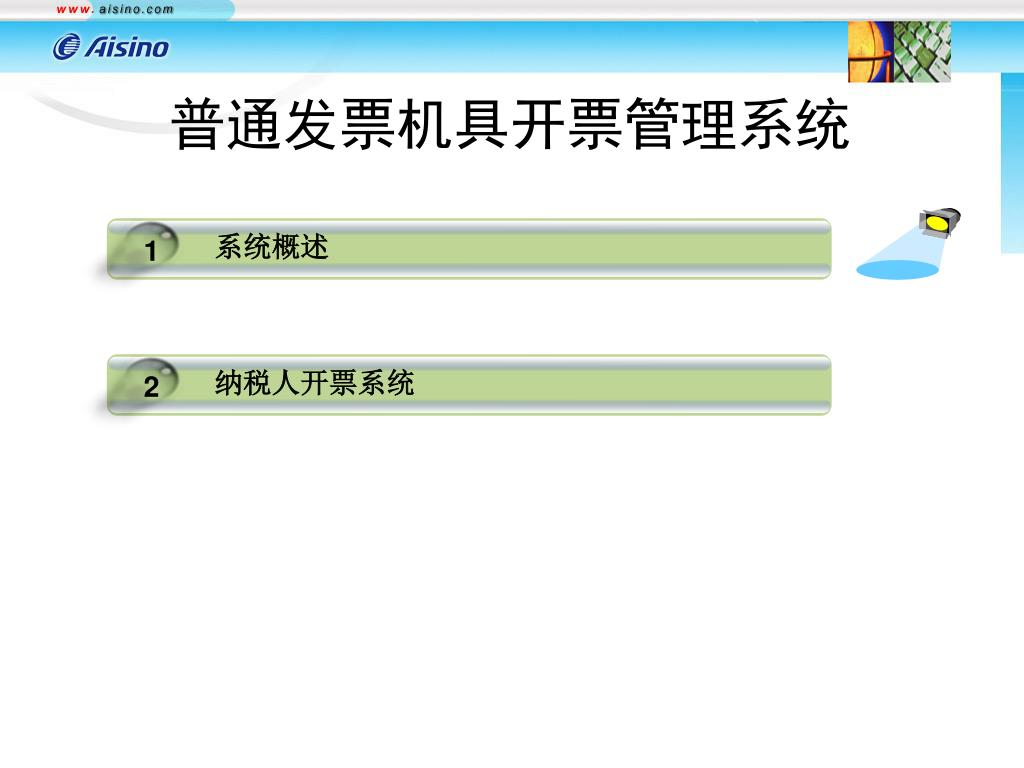

  3. 系统概述 纳税人开票系统 1 2 普通发票机具开票管理系统

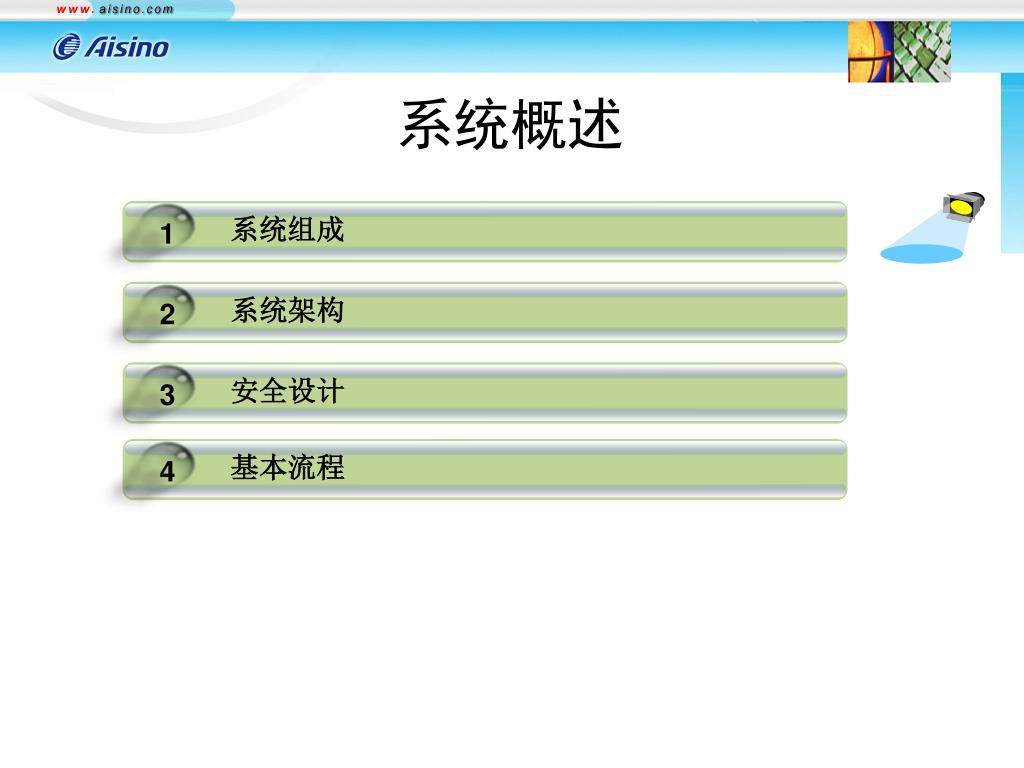

  4. 系统架构 系统组成 安全设计 基本流程 3 2 4 1 系统概述

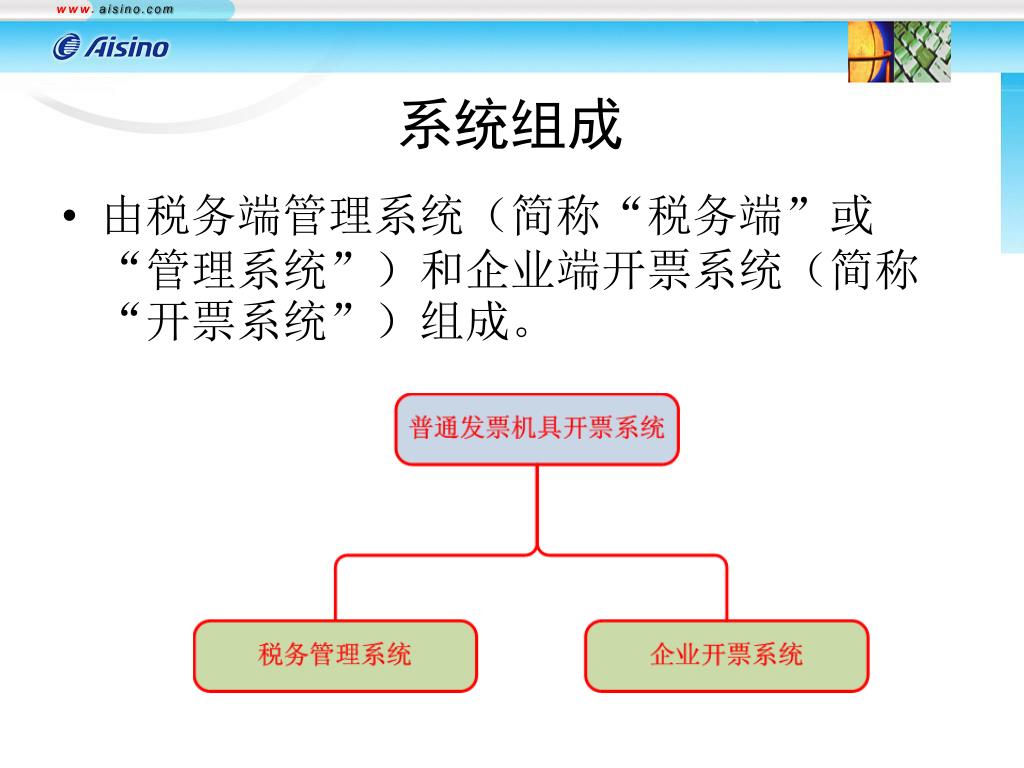

  5. 系统组成 • 由税务端管理系统（简称“税务端”或“管理系统”）和企业端开票系统（简称“开票系统”）组成。

  6. 税务管理系统 • 部署在区国税局 • J2EE架构 • Weblogic8 • Oracle 9i

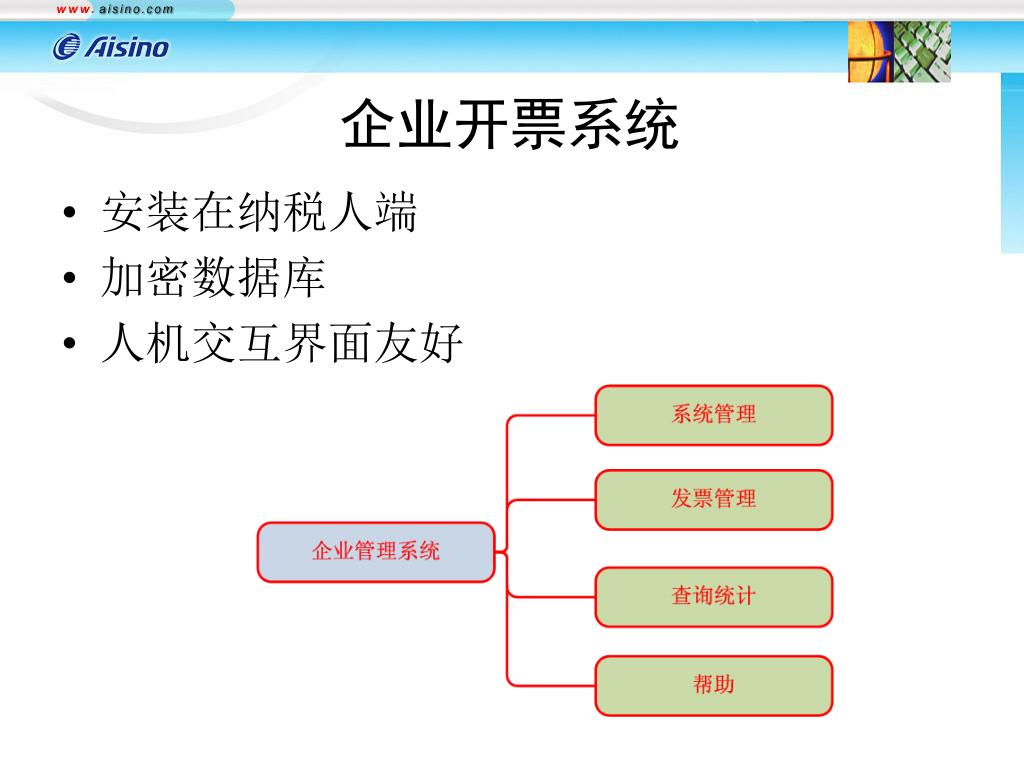

  7. 企业开票系统 • 安装在纳税人端 • 加密数据库 • 人机交互界面友好

  8. 企业开票系统 • 实现企业发票开具、发票领购企业信息同步以及接收税务通知等功能；同时该系统接入税务机关网络，与管理子系统进行数据交换，实现发票数据和税控数据的网络安全传输，保证开票子系统的数据信息及时更新和传输，从而使企业按照税务部门的最新要求进行发票开具业务，减少了企业在税务大厅申报的时间。

  9. 系统架构 系统组成 安全设计 基本流程 3 2 4 1 系统概述

  10. 系统架构

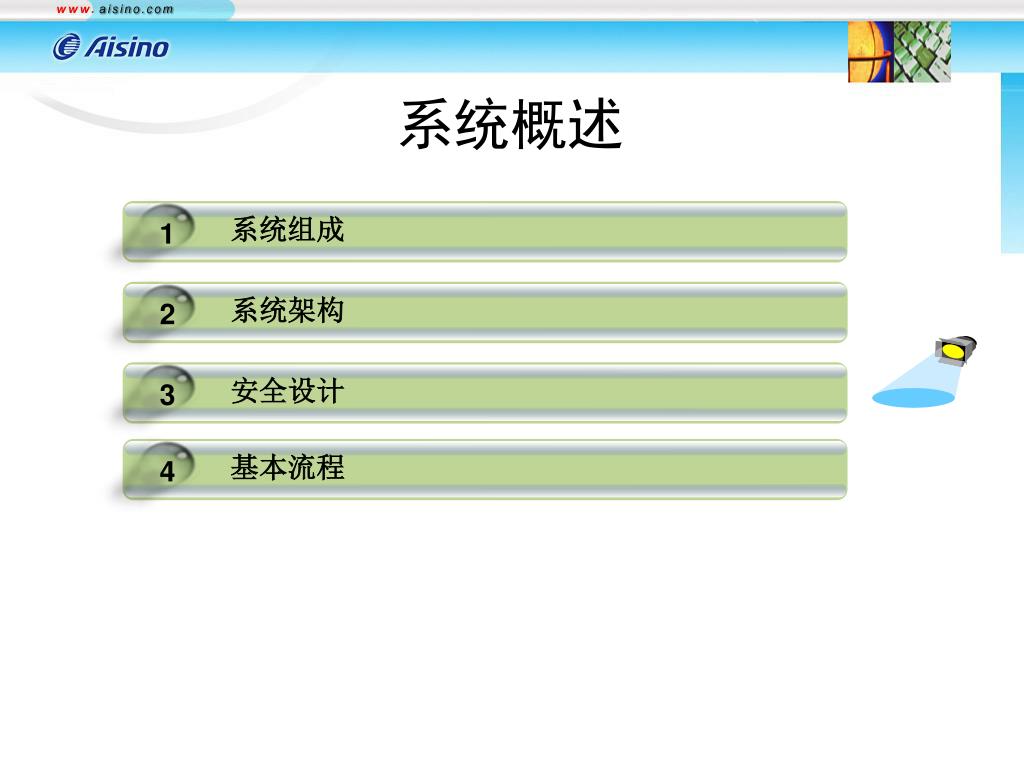

  11. 系统架构 系统组成 安全设计 基本流程 3 2 4 1 系统概述

  12. 系统架构安全设计 • 严格遵循金税三期对税务系统网络安全技术架构，采用多层系统架构，多层系统架构将数据与程序、数据控制与应用逻辑分层独立管理，能更严格地控制信息访问。 • 严格的权限控制，未授权人员无法做相应操作；对用户按照权限进行分类，信息访问、传递和存储三个环节上均有严格的权限控制。 • 提供系统日志功能，记录用户的各种重要操作，记录系统的异常信息。 • 使用防火墙，确保税局外网系统与Internet信息交换的安全。 • 使用网闸，确保税局外网系统和税局内网系统的物理隔离。

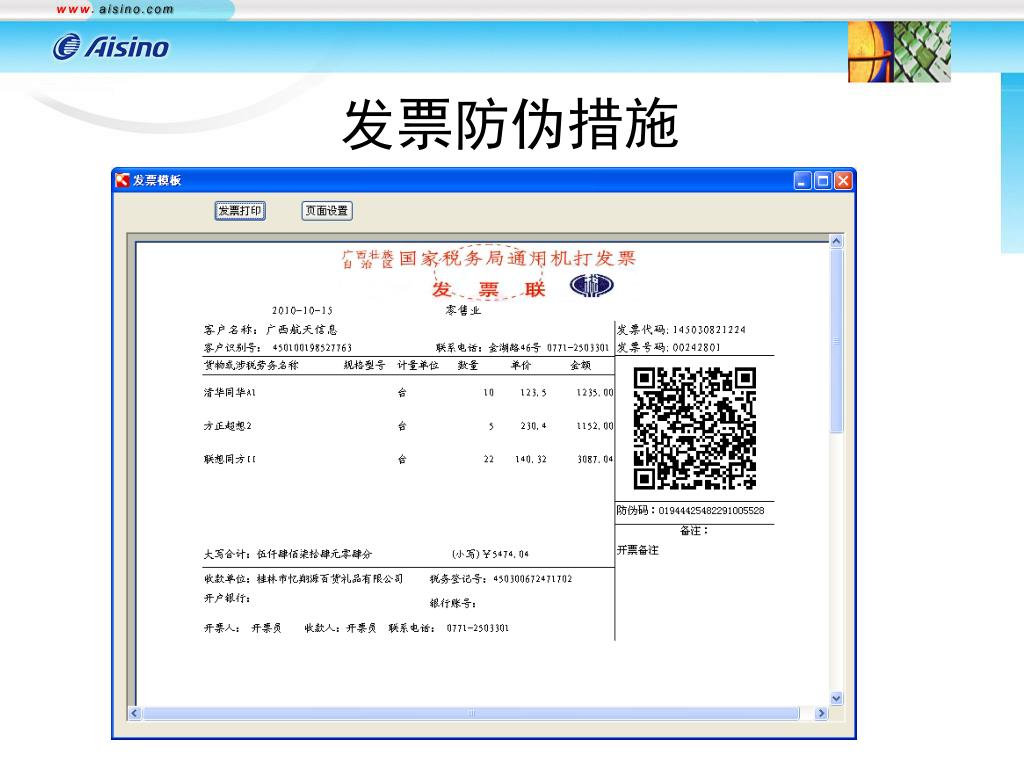

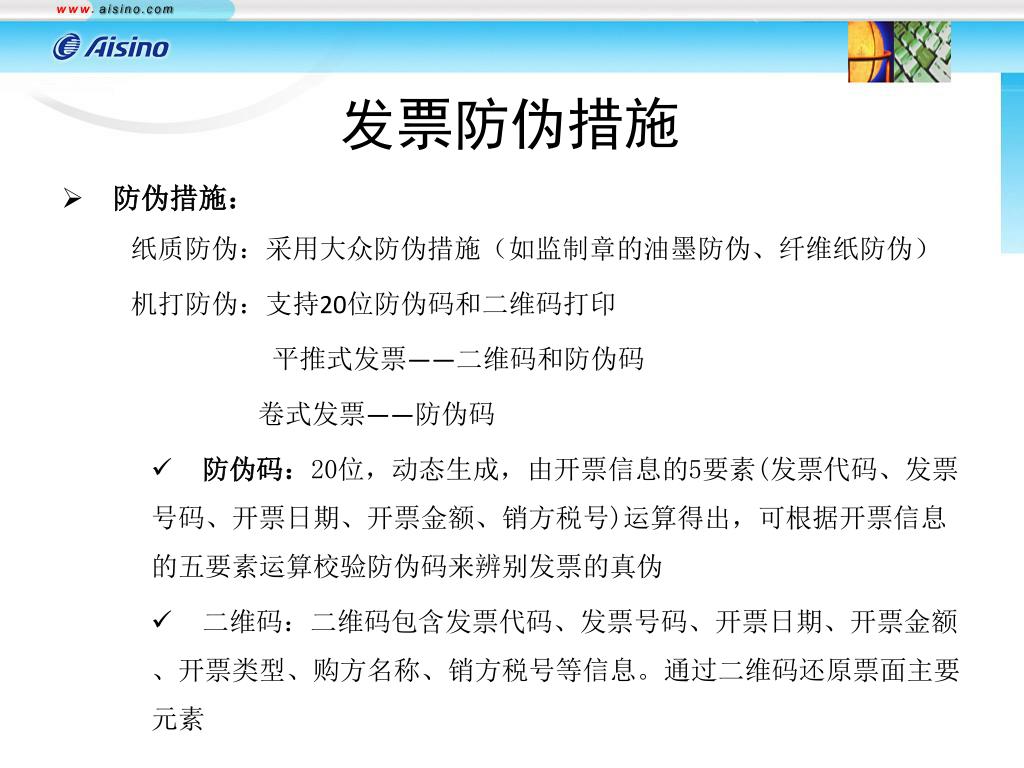

  13. 发票防伪措施 • 防伪措施： 纸质防伪：采用大众防伪措施（如监制章的油墨防伪、纤维纸防伪） 机打防伪：支持20位防伪码和二维码打印 平推式发票——二维码和防伪码 卷式发票——防伪码 • 防伪码：20位，动态生成，由开票信息的5要素(发票代码、发票号码、开票日期、开票金额、销方税号)运算得出，可根据开票信息的五要素运算校验防伪码来辨别发票的真伪 • 二维码：二维码包含发票代码、发票号码、开票日期、开票金额、开票类型、购方名称、销方税号等信息。通过二维码还原票面主要元素

  14. 发票防伪措施

  15. 系统架构 系统组成 安全设计 基本流程 3 2 4 1 系统简介

  16. 开票方式 • 开票方式： 在线开具，实时报送 （C/S架构）------主要开票方式

  17. 业务流程 2、确认开票资格，获取票源信息 3、开票 1、登录 6、日常监控管理 开票 5、打印发票 4、上传发票数据 7、异常票核查管理 开票后 反馈查询结果 发票查询

  18. 系统概述 纳税人开票系统 1 2 普通发票机具开票管理系统

  19. 系统安装 系统注册与登录 系统设置 系统注册与登录 系统管理 发票管理 查询统计 查询统计 发票管理 3 2 4 1 2 4 5 3 1 企业开票系统

  20. 系统安装 点击软件安装包进行安装

  21. 系统安装 选择下一步继续安装软件

  22. 系统安装 默认安装路径不需要修改，选择下一步继续安装软件

  23. 系统安装 成功后系统提示安装完成

  24. 系统安装 系统桌面自动生成软件图标 注意: 1、软件安装包由企业自行通过网络连接至税务机关网站进行下载 2、经测试，安装机具开票系统后与电脑操作系统及相关辅助软件无任 何冲突提示，企业可放心使用。

  25. 系统安装 系统注册与登录 系统设置 系统注册与登录 系统管理 发票管理 查询统计 查询统计 发票管理 3 2 4 1 2 4 5 3 1 企业开票系统

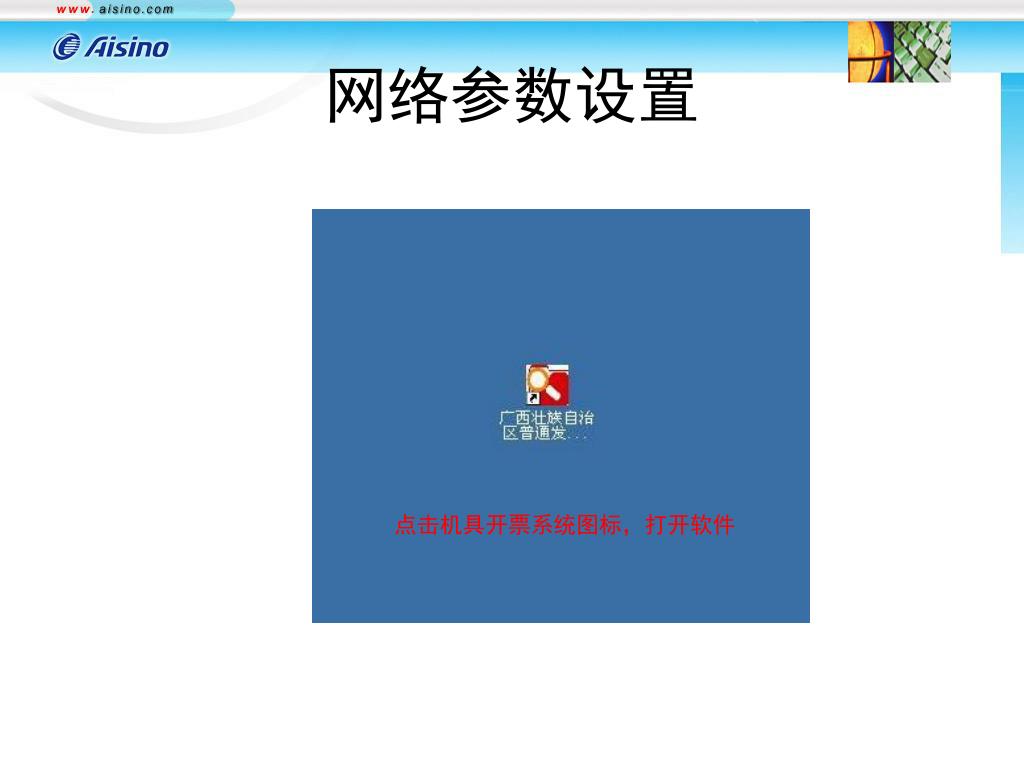

  26. 网络参数设置 点击机具开票系统图标，打开软件

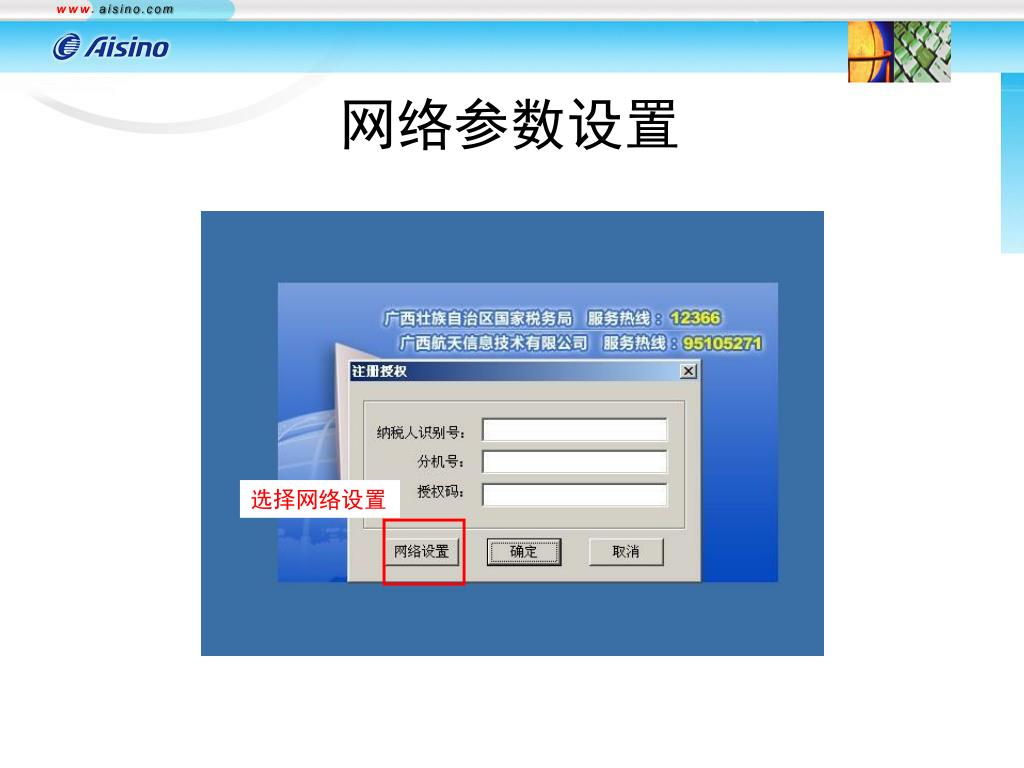

  27. 网络参数设置 选择网络设置

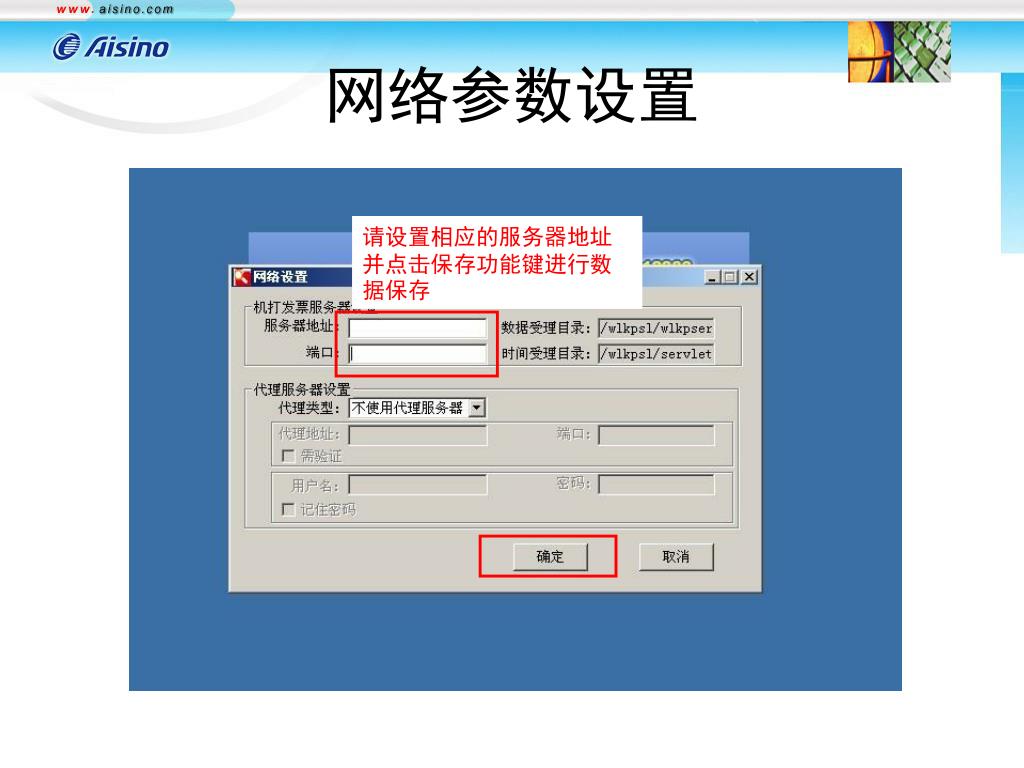

  28. 网络参数设置 请设置相应的服务器地址并点击保存功能键进行数据保存

  29. 网络参数设置

  30. 注册授权 在纳税人识别号、分机号及授权码栏输入相关信息

  31. 系统登录 输入操作员帐号及密码，点击登录 99 ******

  32. 系统安装 系统注册与登录 系统设置 系统注册与登录 系统管理 发票管理 查询统计 查询统计 发票管理 3 2 4 1 2 4 5 3 1 企业开票系统

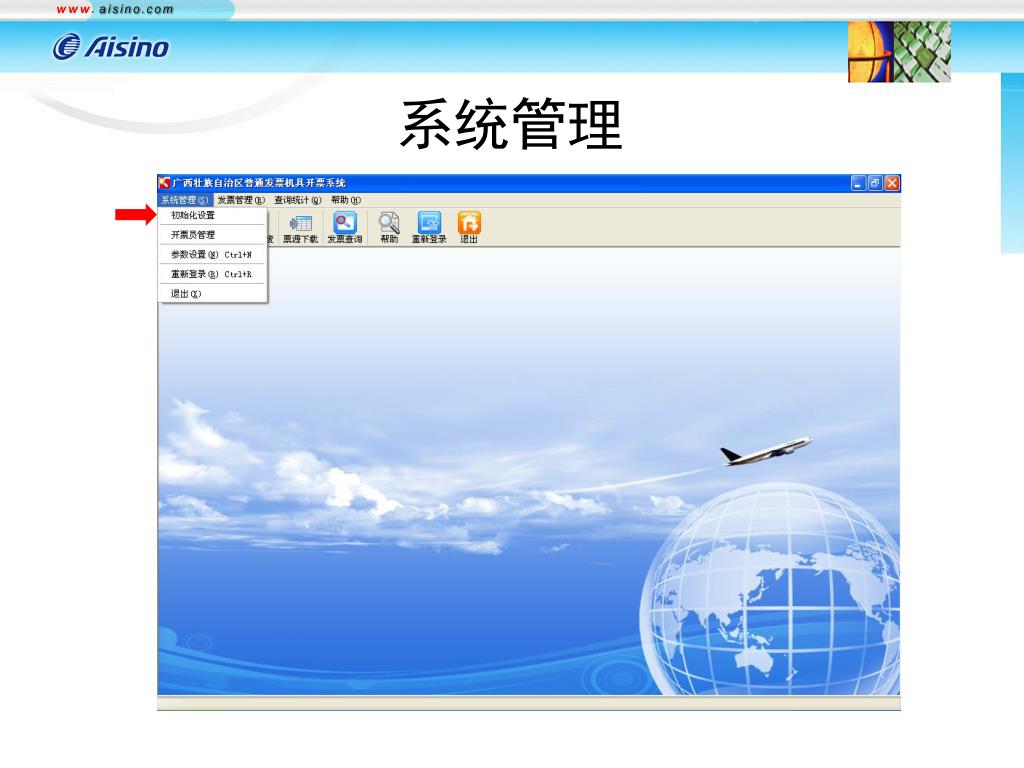

  33. 系统管理 在系统管理菜单中可进行初始化、开票员管理及参数设置

  34. 系统管理

  35. 初始化设置 当企业的基本信息发生变更时可通过此功能同步数据，自动更新客户端

  36. 系统管理

  37. 操作员管理 2 2 张三 开票员 3 3 李四 开票员 此处可进行增、删除开票员或进行开票员密码变更操作。 注意：99为管理员身份，无法进行发票填开，首次使用系统须自行增加企业开票员。

  38. 系统管理

  39. 参数设置 参数可以设置或修改服务器及端口地址

  40. 系统安装 系统注册与登录 系统设置 系统注册与登录 系统设置 发票管理 查询统计 查询统计 发票管理 3 2 4 1 2 4 5 3 1 企业开票系统

  41. 发票管理 填开发票前先从服务器下载票源

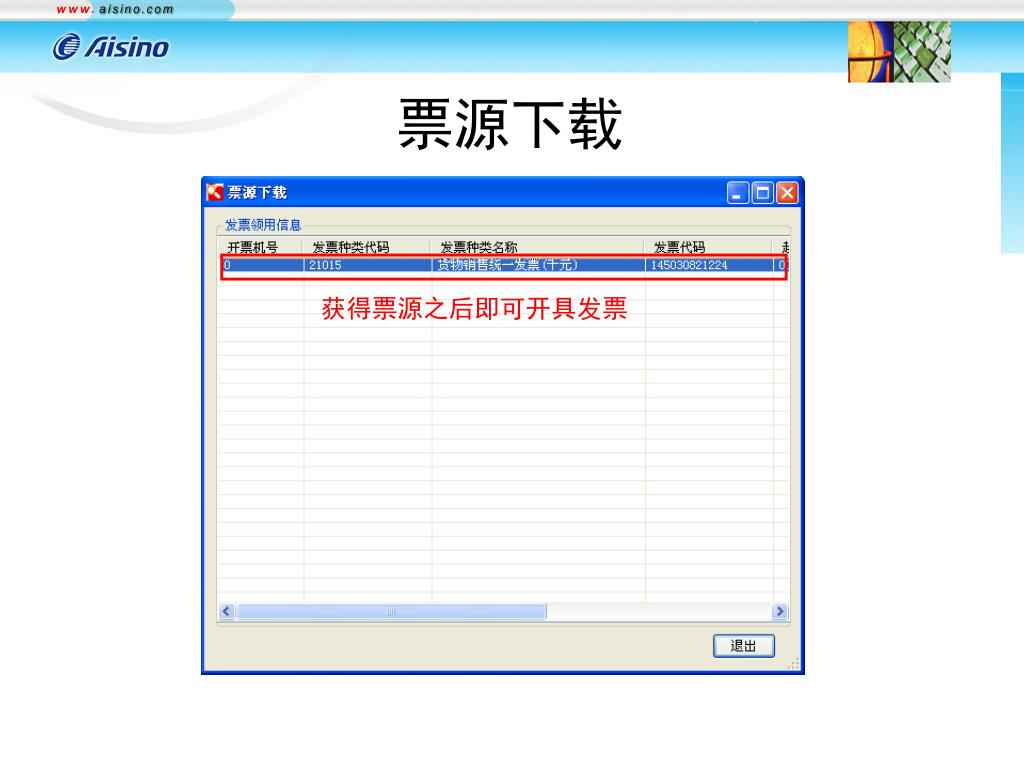

  42. 票源下载 获得票源之后即可开具发票

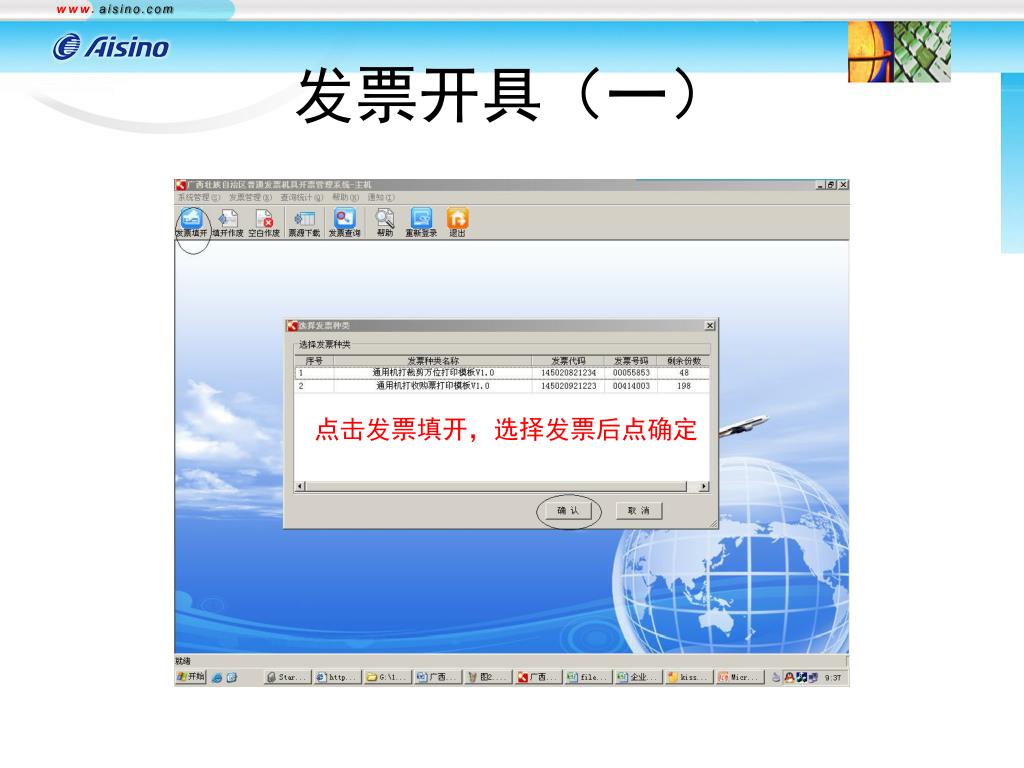

  43. 发票开具（一） 点击发票填开，选择发票后点确定

  44. 发票开具（二） 核对发票信息，点击“确认填开发票

  45. 发票开具（三）

  46. 发票开具（四） 一户多机版软件分机填开发票时，输入需要填开 的发票代码和号码，点击“确认填开发票

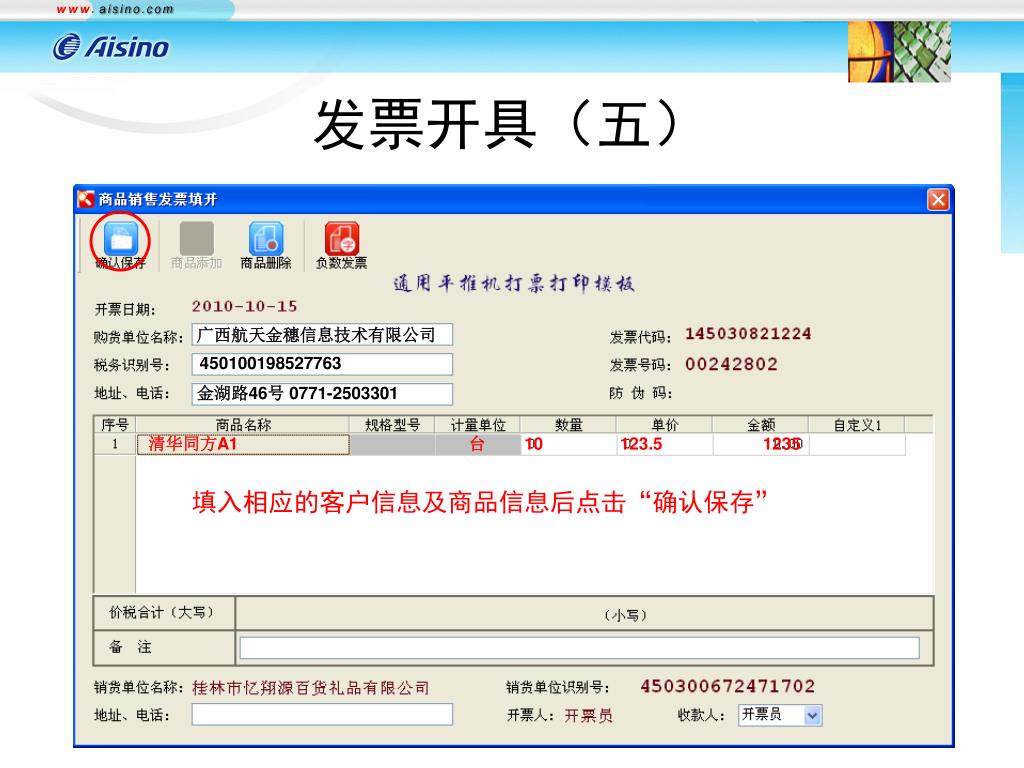

  47. 发票开具（五） 广西航天金穗信息技术有限公司 450100198527763 金湖路46号 0771-2503301 清华同方A1 台 10 123.5 1235 填入相应的客户信息及商品信息后点击“确认保存”

  48. 发票开具（六） 点击“发票打印”选择打印机后可打印发票

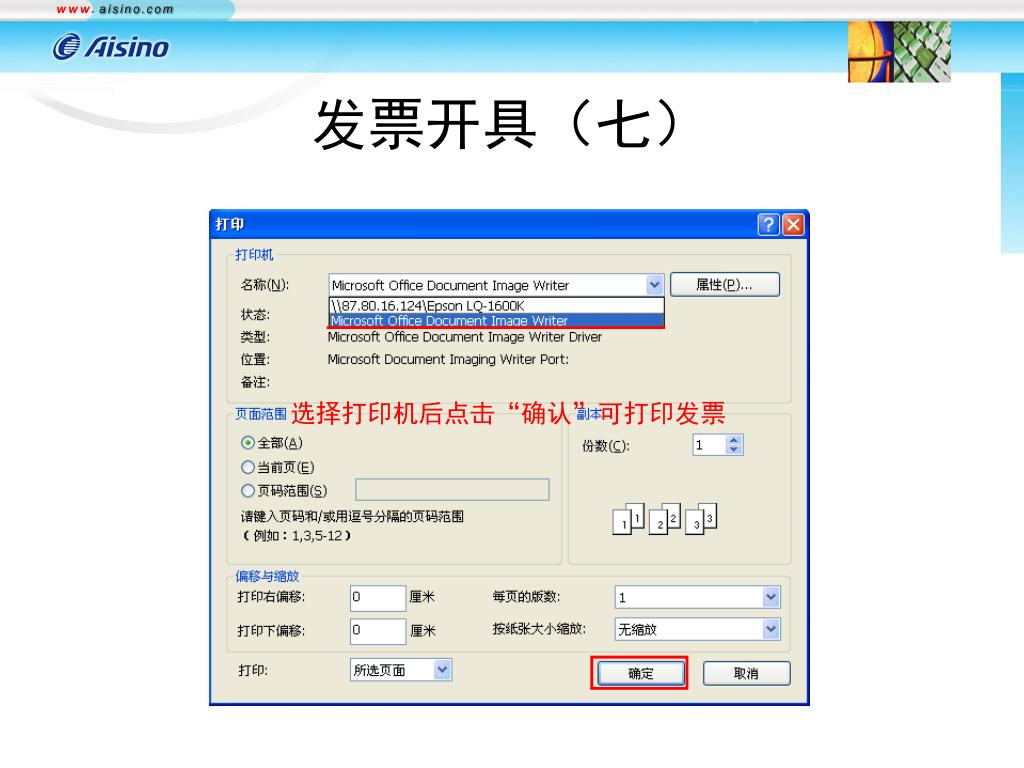

  49. 发票开具（七） 选择打印机后点击“确认”可打印发票

  50. 负数发票填开 1 负数发票填开
