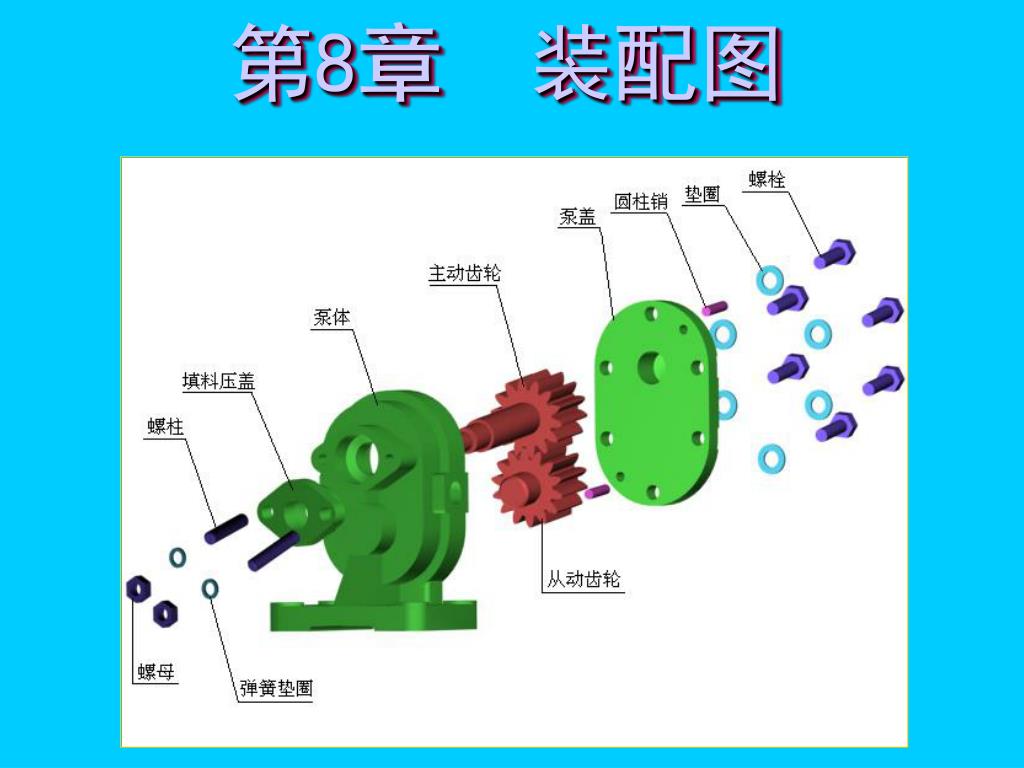

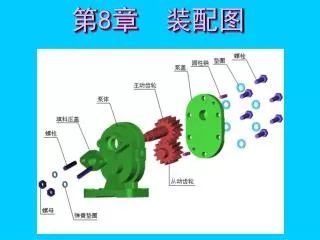

第8章 装配图

1. 第8章装配图

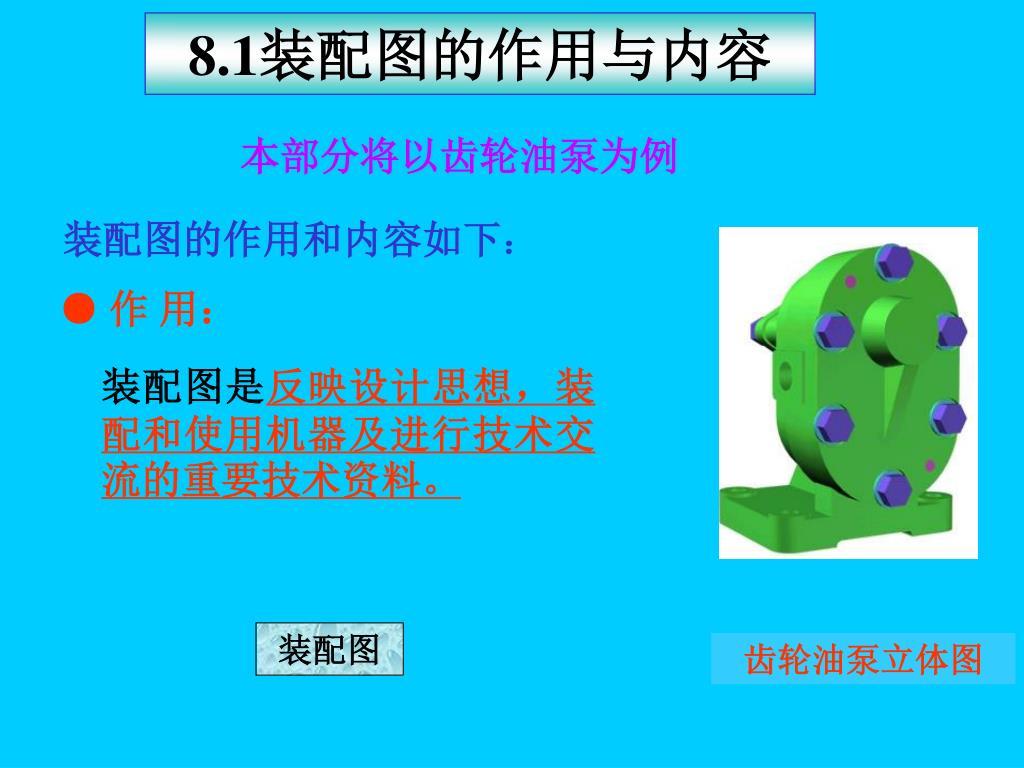

2. 8.1装配图的作用与内容 本部分将以齿轮油泵为例 装配图的作用和内容如下： ● 作 用： 装配图是反映设计思想，装配和使用机器及进行技术交流的重要技术资料。 装配图 齿轮油泵立体图

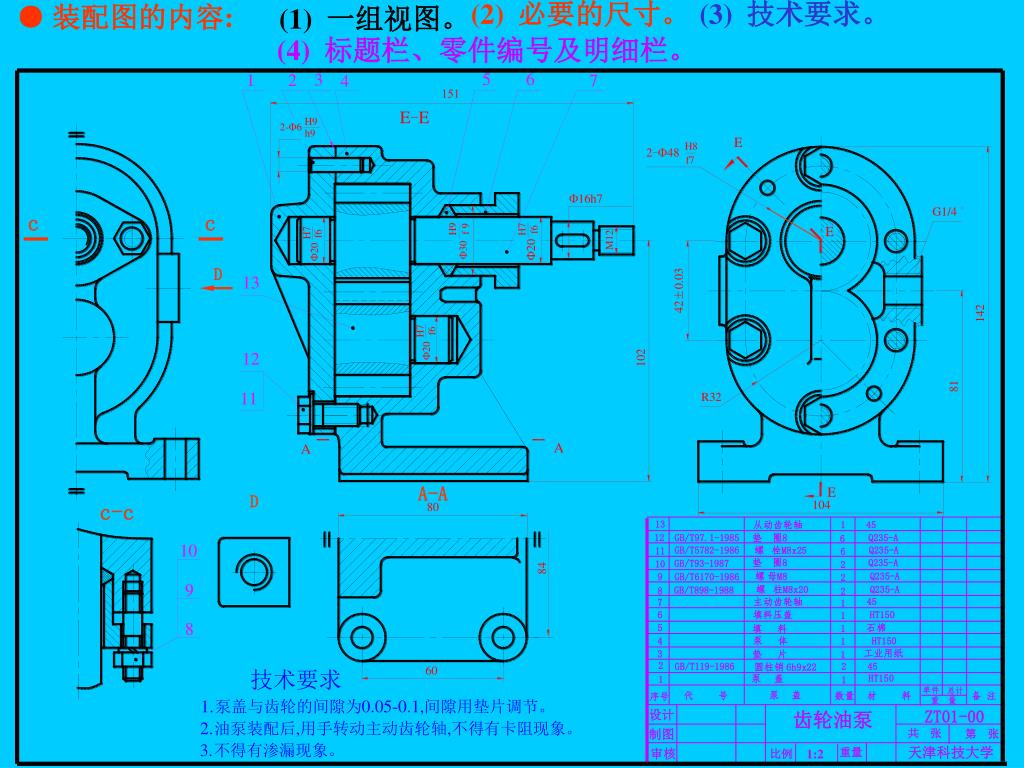

3. (2) 必要的尺寸。 (3) 技术要求。 ● 装配图的内容: (1) 一组视图。 c c D A-A D c-c 13 1 45 从动齿轮轴 12 GB/T97.1-1985 Q235-A 垫 圈8 6 GB/T5782-1986 Q235-A 11 螺 栓M8x25 6 Q235-A GB/T93-1987 垫 圈8 10 2 Q235-A 9 GB/T6170-1986 螺 母M8 2 Q235-A GB/T898-1988 螺 柱M8x20 8 2 45 7 主动齿轮轴 1 6 HT150 填料压盖 1 5 1 石棉 填 料 4 HT150 泵 体 1 3 工业用纸 垫 片 1 2 GB/T119-1986 2 45 圆柱销 6h9x22 HT150 1 泵 盖 1 单件 总计 泵 盖 代 号 数量 材 料 备 注 序号 重 量 ZT01-00 设计 齿轮油泵 共 张 制图 第 张 天津科技大学 重量 审核 1:2 比例 (4) 标题栏、零件编号及明细栏。

4. 课 后 问 题 • 习题册第120.页

5. 课 前 提 问 1. 装配图基本内容包括哪些？ 一组图形，必要的尺寸，技术要求， 标题栏和明细栏

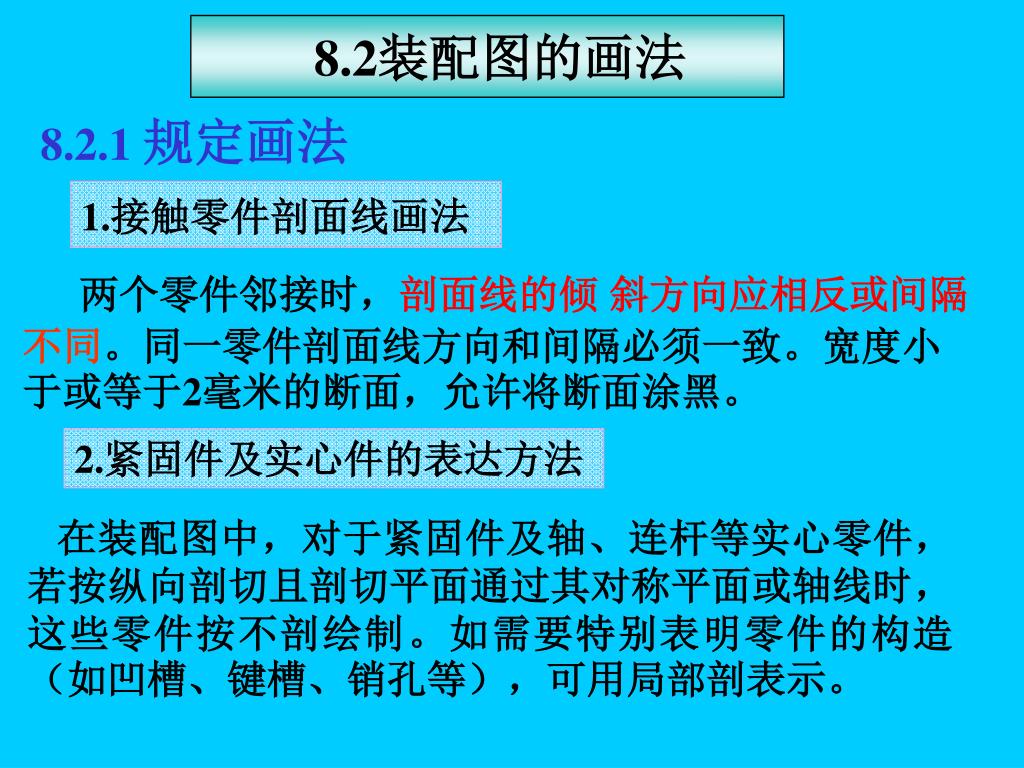

6. 8.2装配图的画法 8.2.1 规定画法 1.接触零件剖面线画法 两个零件邻接时，剖面线的倾 斜方向应相反或间隔不同。同一零件剖面线方向和间隔必须一致。宽度小于或等于2毫米的断面，允许将断面涂黑。 2.紧固件及实心件的表达方法 在装配图中，对于紧固件及轴、连杆等实心零件，若按纵向剖切且剖切平面通过其对称平面或轴线时，这些零件按不剖绘制。如需要特别表明零件的构造（如凹槽、键槽、销孔等），可用局部剖表示。

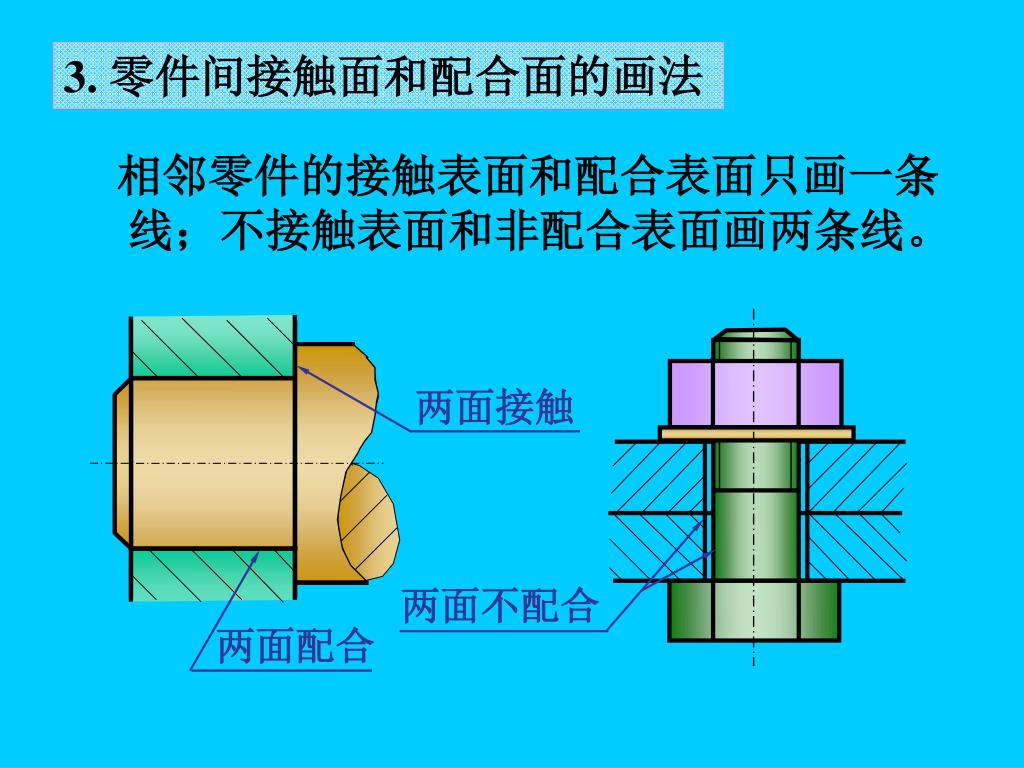

7. 两面接触 两面不配合 两面配合 3. 零件间接触面和配合面的画法 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。

8. 8.2.2特殊画法 油杯 ⒈沿结合面剖切或拆卸画法 假想沿某些零件的结合面剖切，绘出其图形，以表达装配体内部零件间的装配情况。 沿轴承盖与轴承座的结合面剖开，拆去上面部分，以表达轴瓦与轴承座的装配情况。 拆去轴承盖等

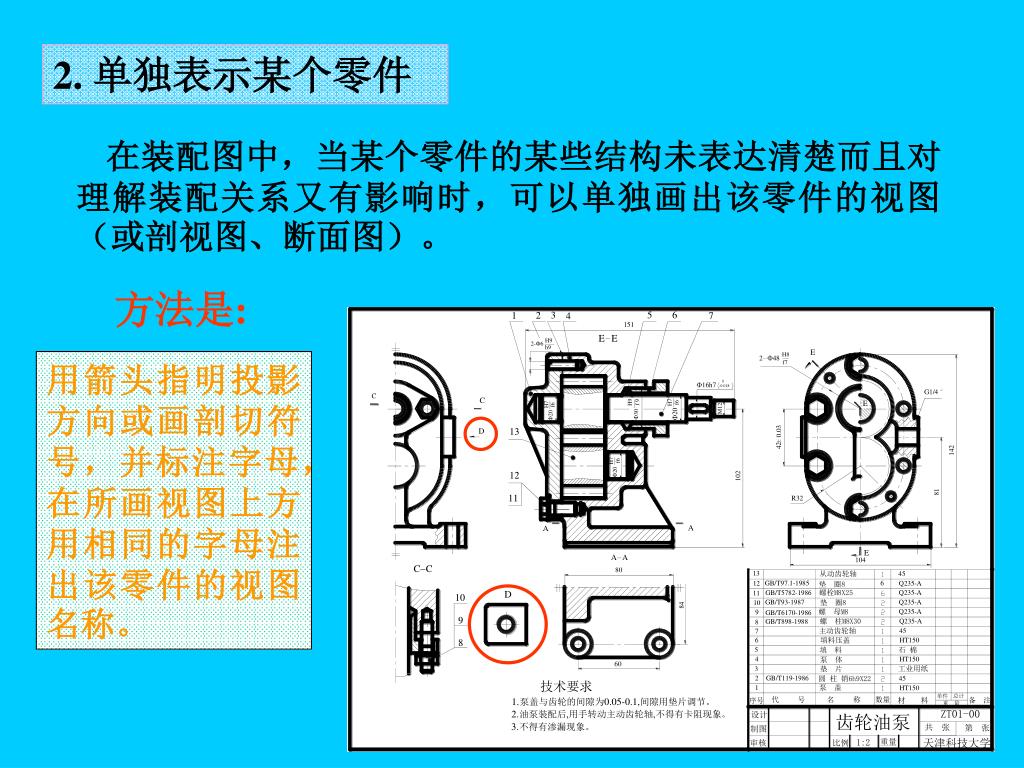

9. 2. 单独表示某个零件 在装配图中，当某个零件的某些结构未表达清楚而且对理解装配关系又有影响时，可以单独画出该零件的视图（或剖视图、断面图）。 方法是: 用箭头指明投影方向或画剖切符号，并标注字母，在所画视图上方用相同的字母注出该零件的视图名称。

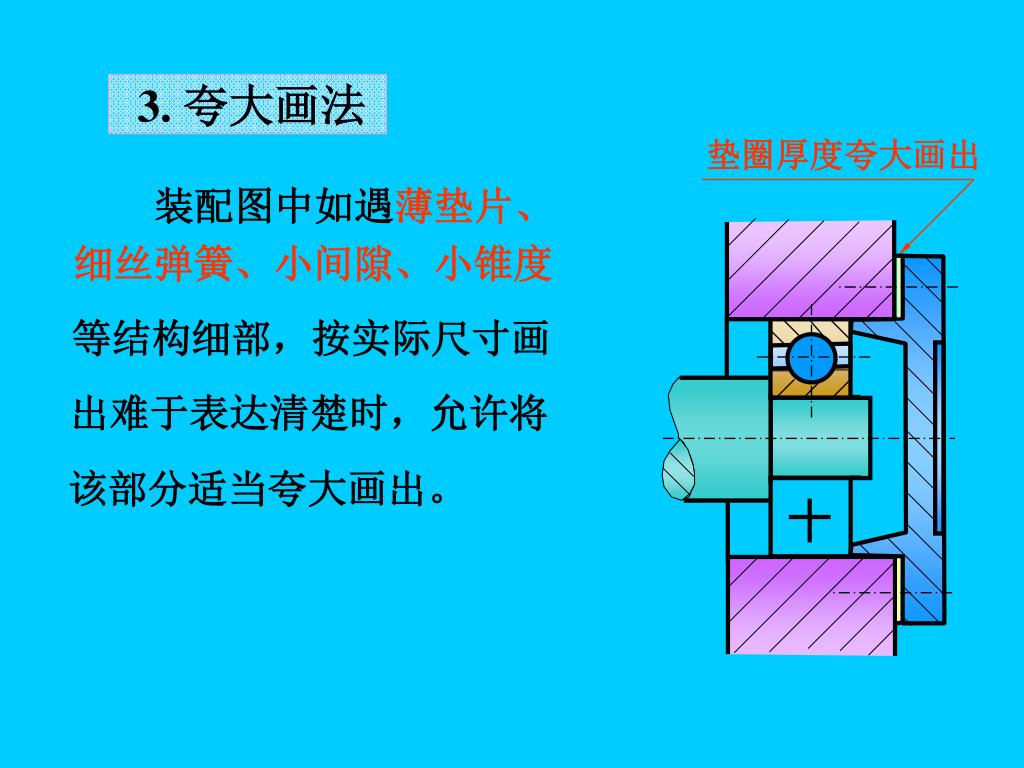

10. 3. 夸大画法 垫圈厚度夸大画出 装配图中如遇薄垫片、 细丝弹簧、小间隙、小锥度 等结构细部，按实际尺寸画 出难于表达清楚时，允许将 该部分适当夸大画出。

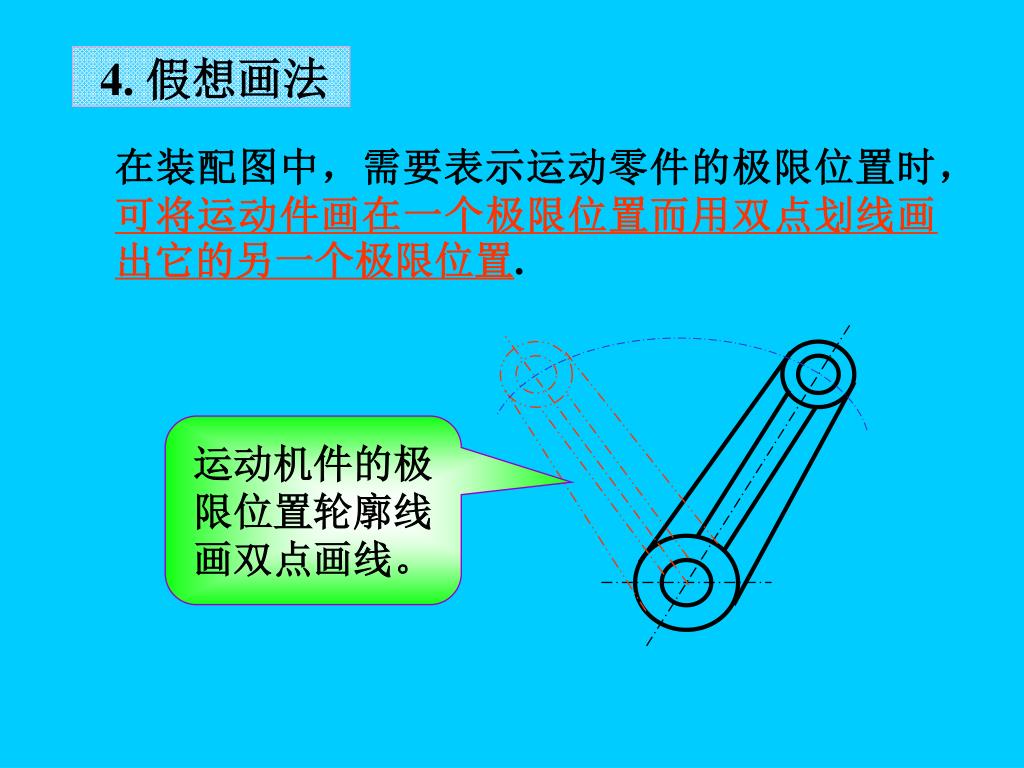

11. 4. 假想画法 在装配图中，需要表示运动零件的极限位置时，可将运动件画在一个极限位置而用双点划线画出它的另一个极限位置. 运动机件的极 限位置轮廓线 画双点画线。

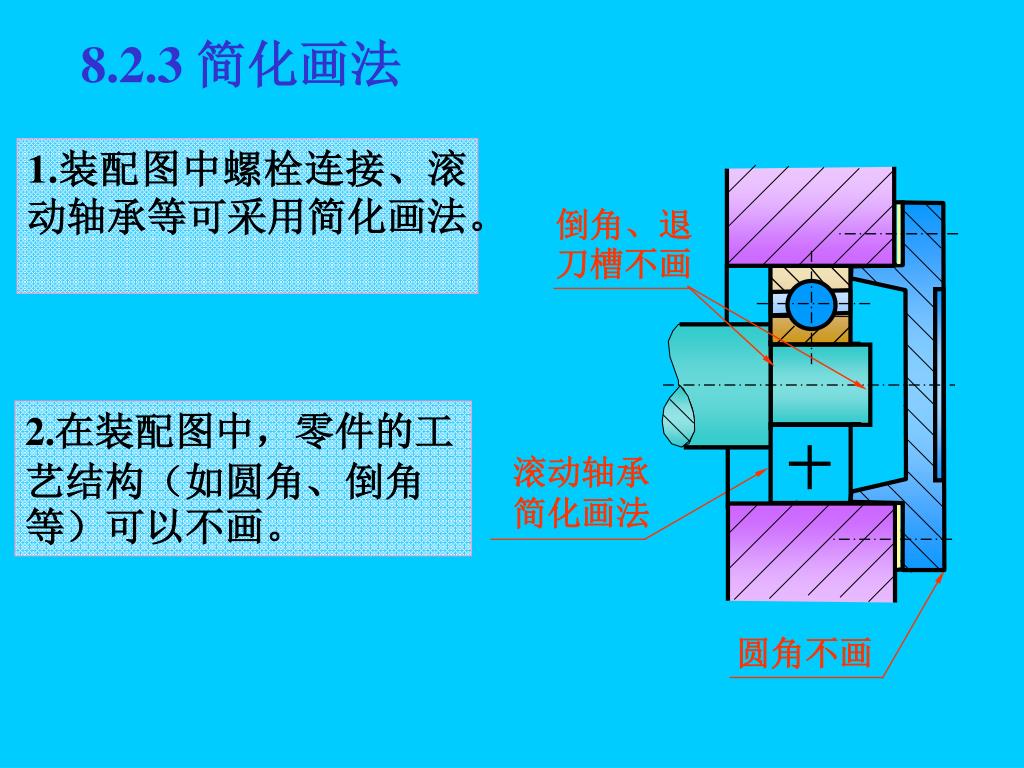

12. 8.2.3 简化画法 倒角、退刀槽不画 滚动轴承 简化画法 圆角不画 1.装配图中螺栓连接、滚动轴承等可采用简化画法。 2.在装配图中，零件的工艺结构（如圆角、倒角等）可以不画。

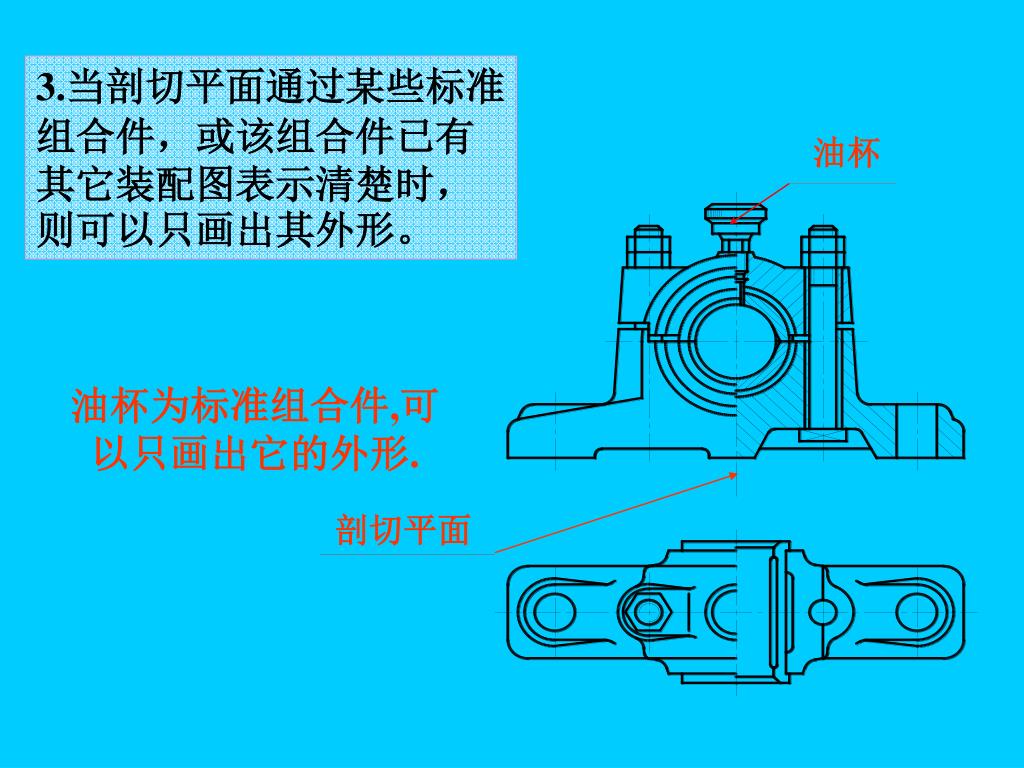

13. 油杯 剖切平面 3.当剖切平面通过某些标准组合件，或该组合件已有其它装配图表示清楚时，则可以只画出其外形。 油杯为标准组合件,可以只画出它的外形.

14. 课 后 问 题 • 习题册第122页

15. 课 前 提 问 1. 装配图基本内容包括哪些？ 2.装配图的特殊表达方法有哪些 一组图形，必要的尺寸，技术要求， 标题栏和明细栏 拆卸画法，假象画法，夸大画法，展开画法， 既简化画法和单独表达某零件

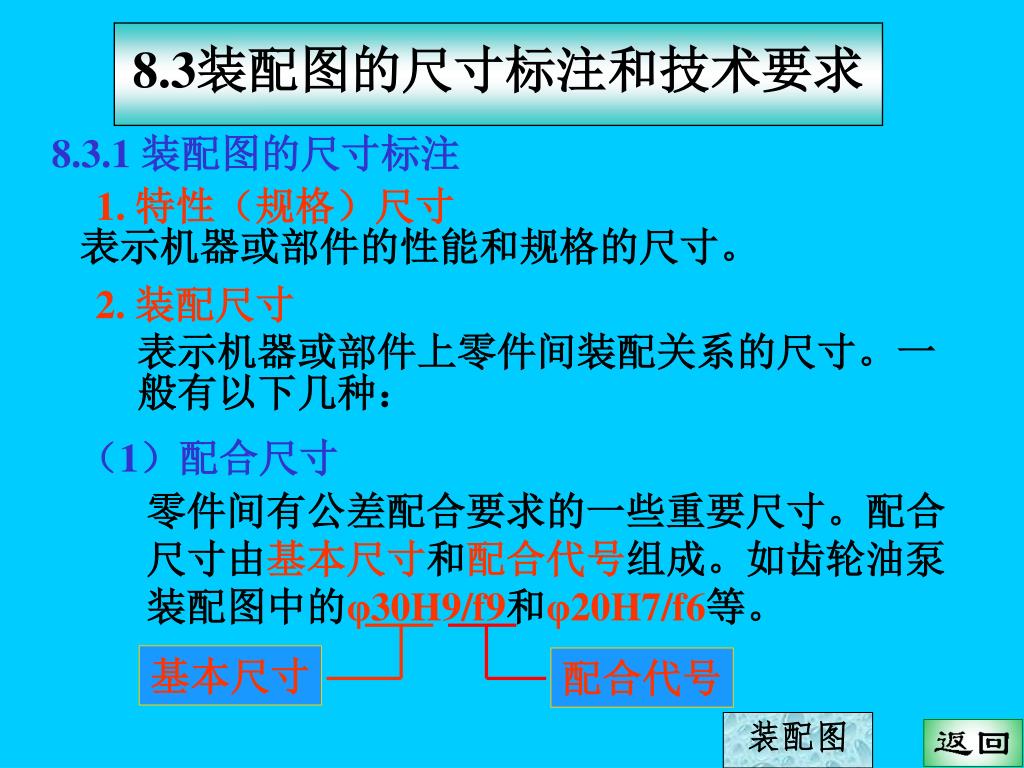

16. 8.3装配图的尺寸标注和技术要求 8.3.1 装配图的尺寸标注 1. 特性（规格）尺寸 表示机器或部件的性能和规格的尺寸。 2. 装配尺寸 表示机器或部件上零件间装配关系的尺寸。一般有以下几种： （1）配合尺寸 零件间有公差配合要求的一些重要尺寸。配合 尺寸由基本尺寸和配合代号组成。如齿轮油泵 装配图中的φ30H9/f9和φ20H7/f6等。 基本尺寸 配合代号 装配图

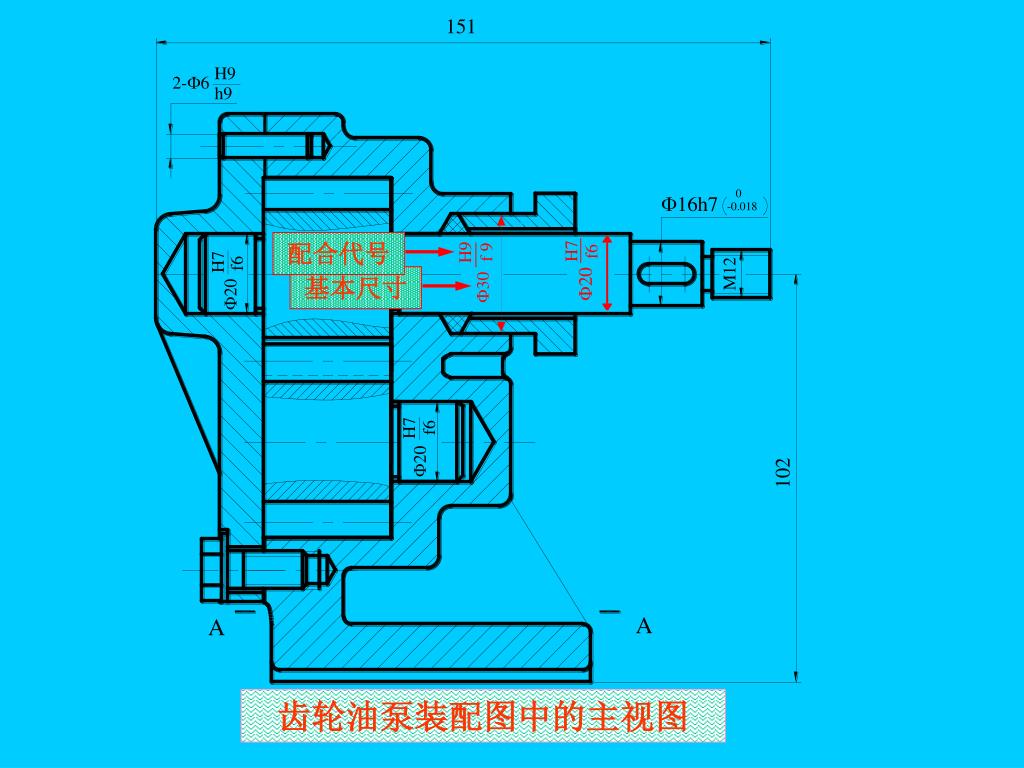

17. 基本尺寸 配合代号 齿轮油泵装配图中的主视图

18. （2）相对位置尺寸 表示装配时需要保证的零件间较重要的距离、间隙等。相对位置尺寸一般有下面几种： ①主要平行轴间的距离， 如尺寸42±0.03。 ②主要轴线与安装面间 的距离，如尺寸102。 ③装配后两零件间必须保证的 间隙。这类尺寸一般注写在技术要求中或视图上。 如:技术要求中的第1条。

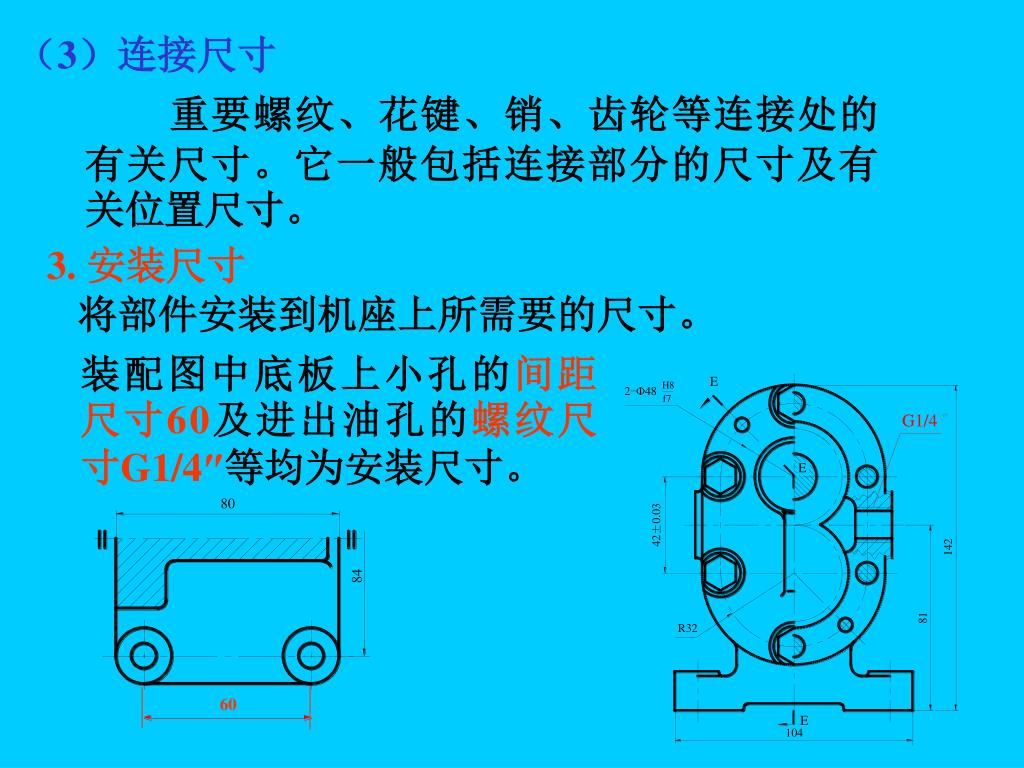

19. （3）连接尺寸 重要螺纹、花键、销、齿轮等连接处的有关尺寸。它一般包括连接部分的尺寸及有关位置尺寸。 3. 安装尺寸 将部件安装到机座上所需要的尺寸。 装配图中底板上小孔的间距尺寸60及进出油孔的螺纹尺寸G1/4″等均为安装尺寸。 60

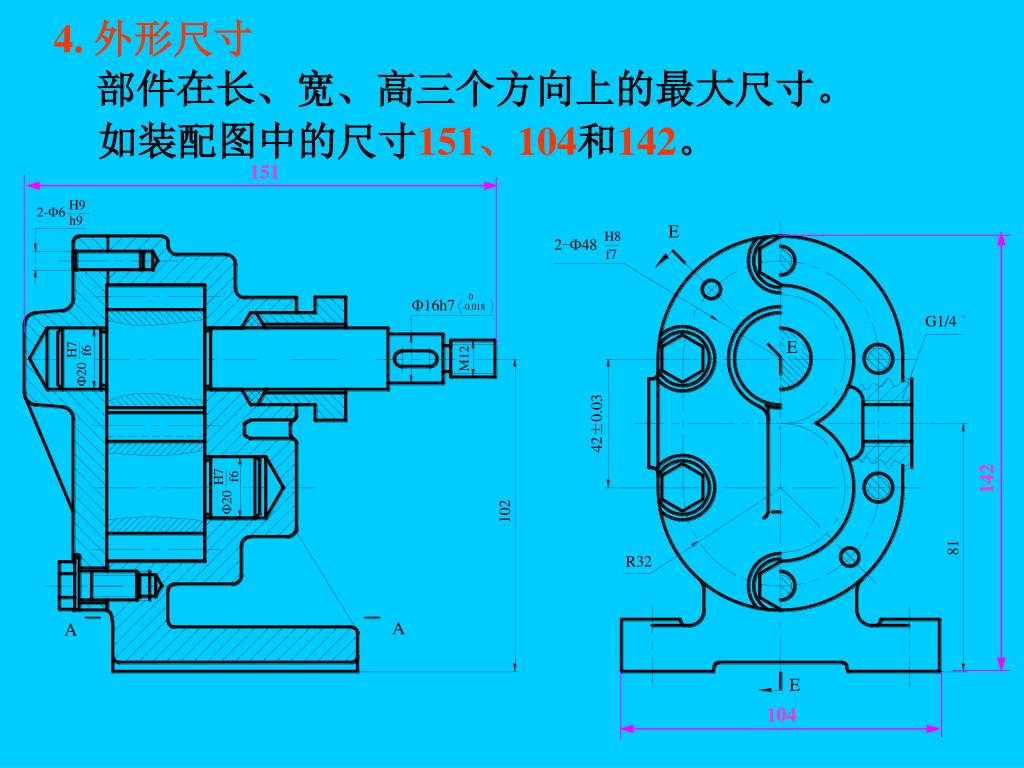

20. 4. 外形尺寸 部件在长、宽、高三个方向上的最大尺寸。 如装配图中的尺寸151、104和142。 151 142 104

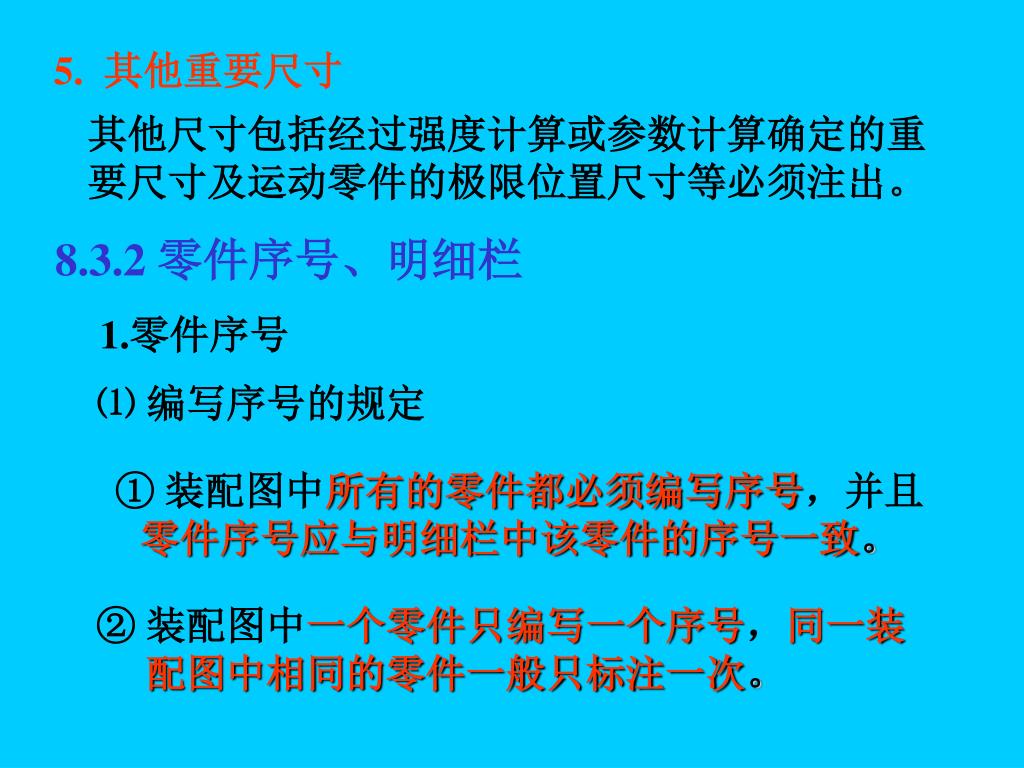

21. 8.3.2 零件序号、明细栏 5. 其他重要尺寸 其他尺寸包括经过强度计算或参数计算确定的重 要尺寸及运动零件的极限位置尺寸等必须注出。 1.零件序号 ⑴ 编写序号的规定 ① 装配图中所有的零件都必须编写序号，并且零件序号应与明细栏中该零件的序号一致。 ② 装配图中一个零件只编写一个序号，同一装 配图中相同的零件一般只标注一次。

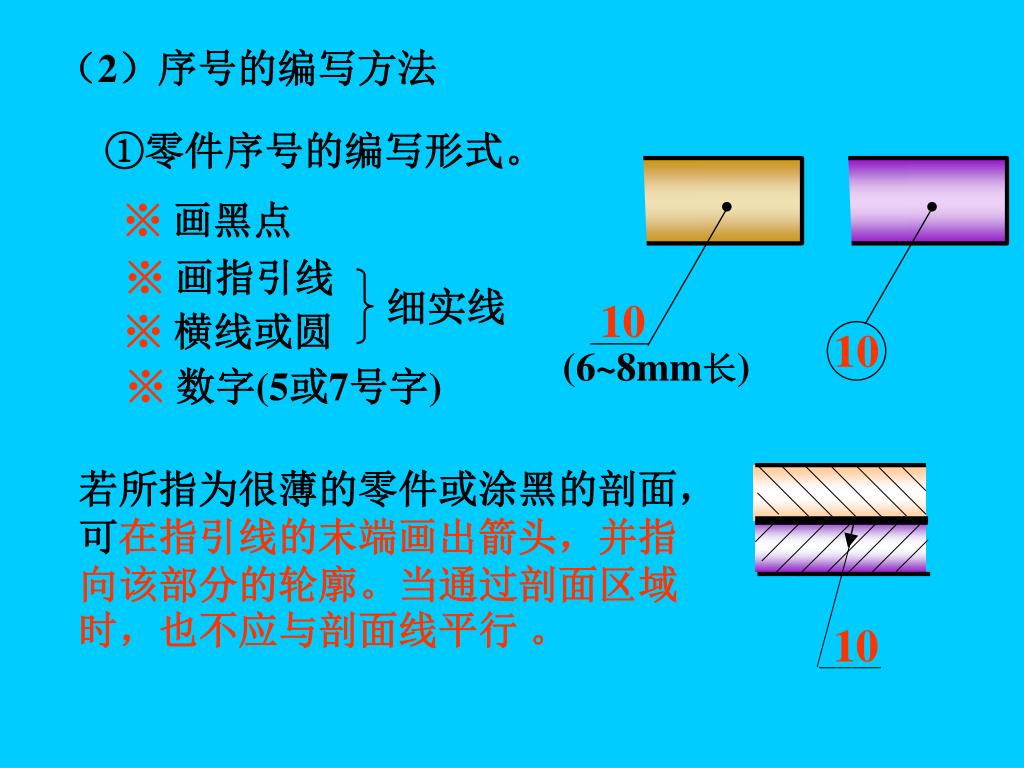

22. 10 （2）序号的编写方法 ①零件序号的编写形式。 • • ※ 画黑点 ※ 画指引线 细实线 10 ※ 横线或圆 10 (6~8mm长) ※ 数字(5或7号字) 若所指为很薄的零件或涂黑的剖面，可在指引线的末端画出箭头，并指向该部分的轮廓。当通过剖面区域时，也不应与剖面线平行 。

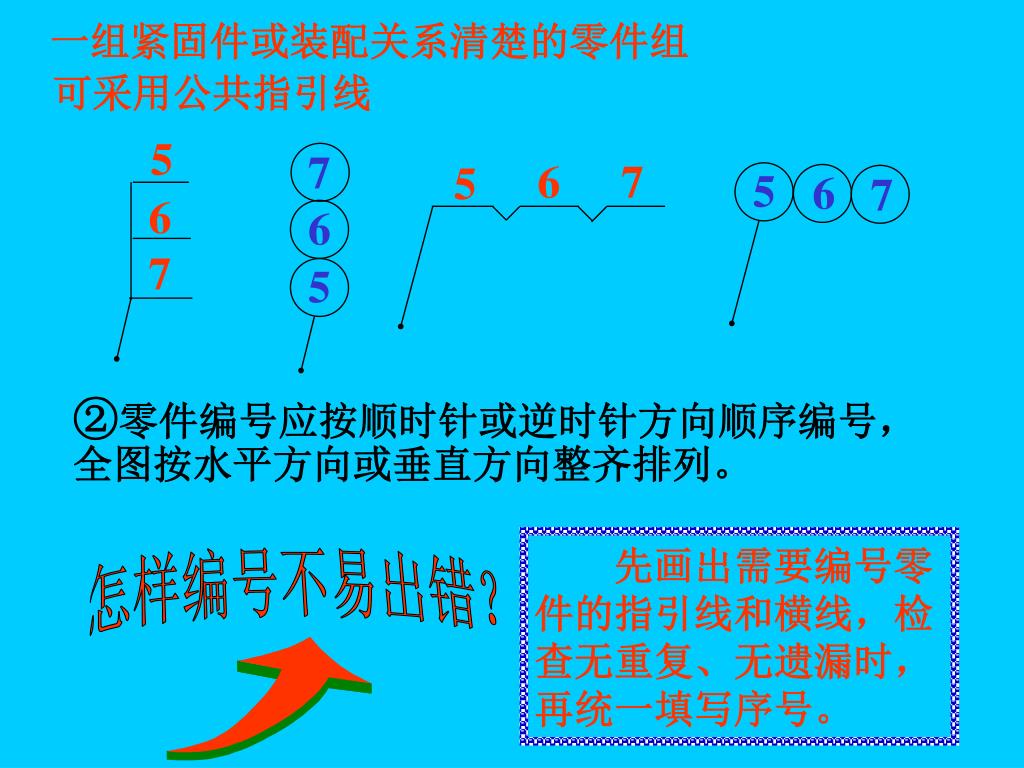

23. 5 7 6 7 5 5 6 7 6 6 7 5 一组紧固件或装配关系清楚的零件组 可采用公共指引线 ②零件编号应按顺时针或逆时针方向顺序编号， 全图按水平方向或垂直方向整齐排列。 先画出需要编号零 件的指引线和横线，检 查无重复、无遗漏时， 再统一填写序号。 怎样编号不易出错？

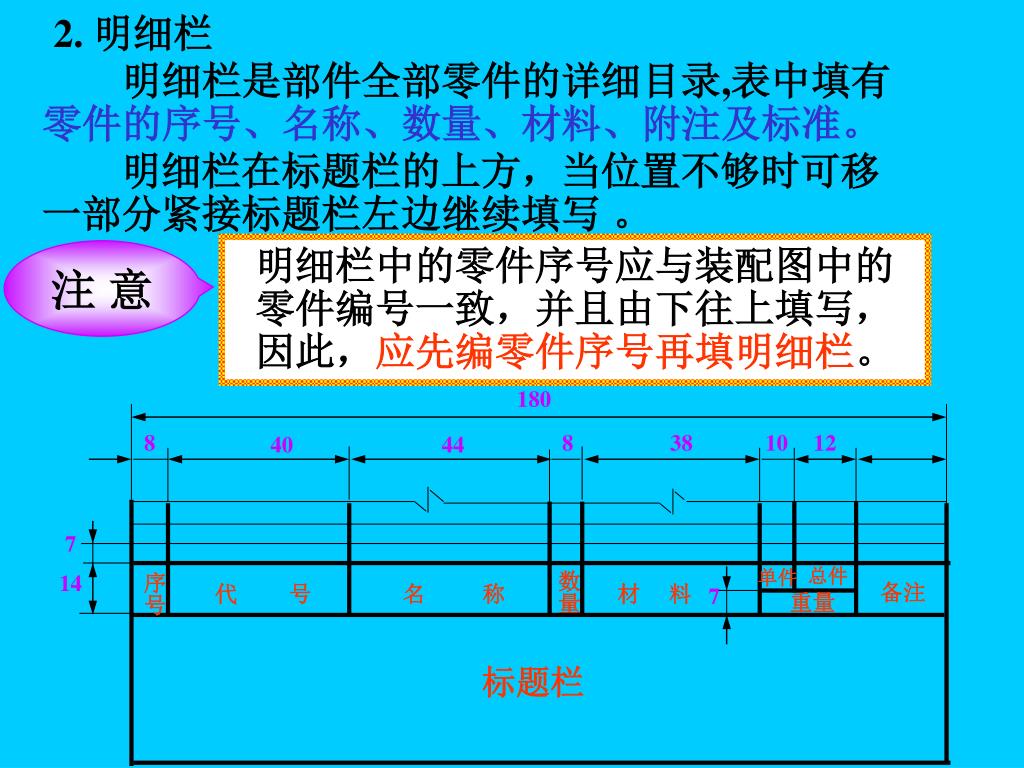

24. 2. 明细栏 180 8 8 38 10 12 40 44 7 14 总件 单件 数量 序号 7 备注 代 号 名 称 材 料 重量 标题栏 明细栏是部件全部零件的详细目录,表中填有 零件的序号、名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移一部分紧接标题栏左边继续填写 。 明细栏中的零件序号应与装配图中的 零件编号一致，并且由下往上填写， 因此，应先编零件序号再填明细栏。 注 意

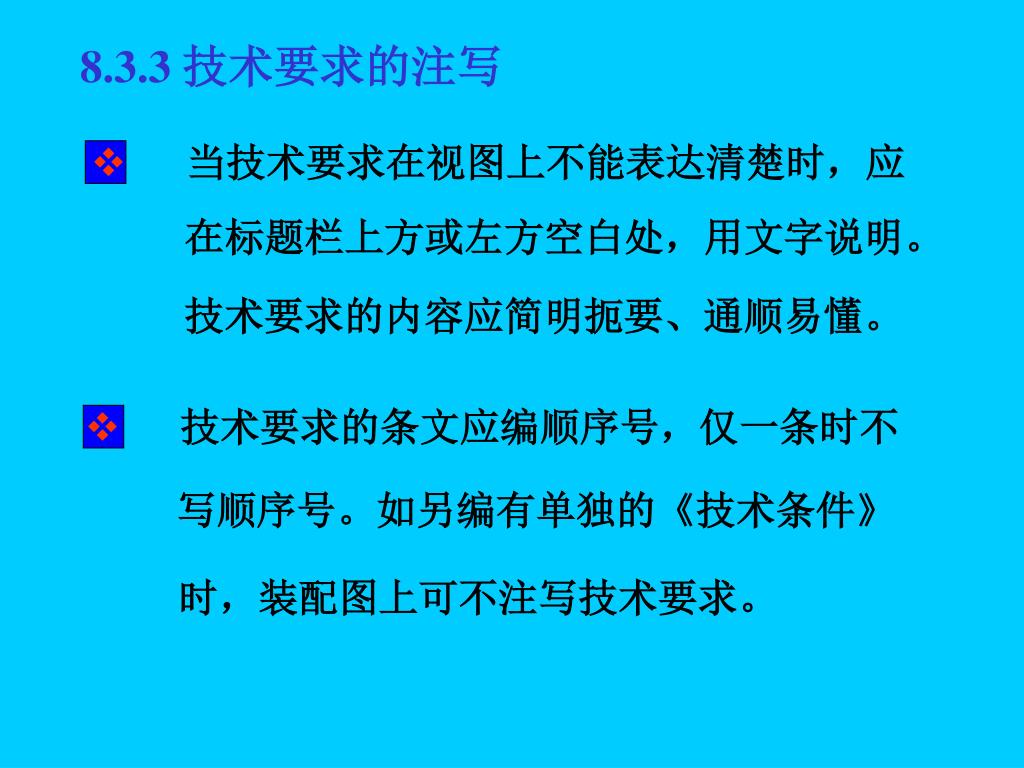

25. 8.3.3 技术要求的注写 • 当技术要求在视图上不能表达清楚时，应 • 技术要求的条文应编顺序号，仅一条时不 在标题栏上方或左方空白处，用文字说明。 技术要求的内容应简明扼要、通顺易懂。 写顺序号。如另编有单独的《技术条件》 时，装配图上可不注写技术要求。

26. 课 后 问 题 习题册第123页

27. 课 前 提 问 1. 装配图一般标注哪些尺寸？ 2.装配图的特殊表达方法有哪些 性能（规格）尺寸，装配尺寸，安装尺寸，总体尺寸， 其他重要尺寸。 拆卸画法，假象画法，夸大画法，展开画法，既简化画法 和单独表达某零件

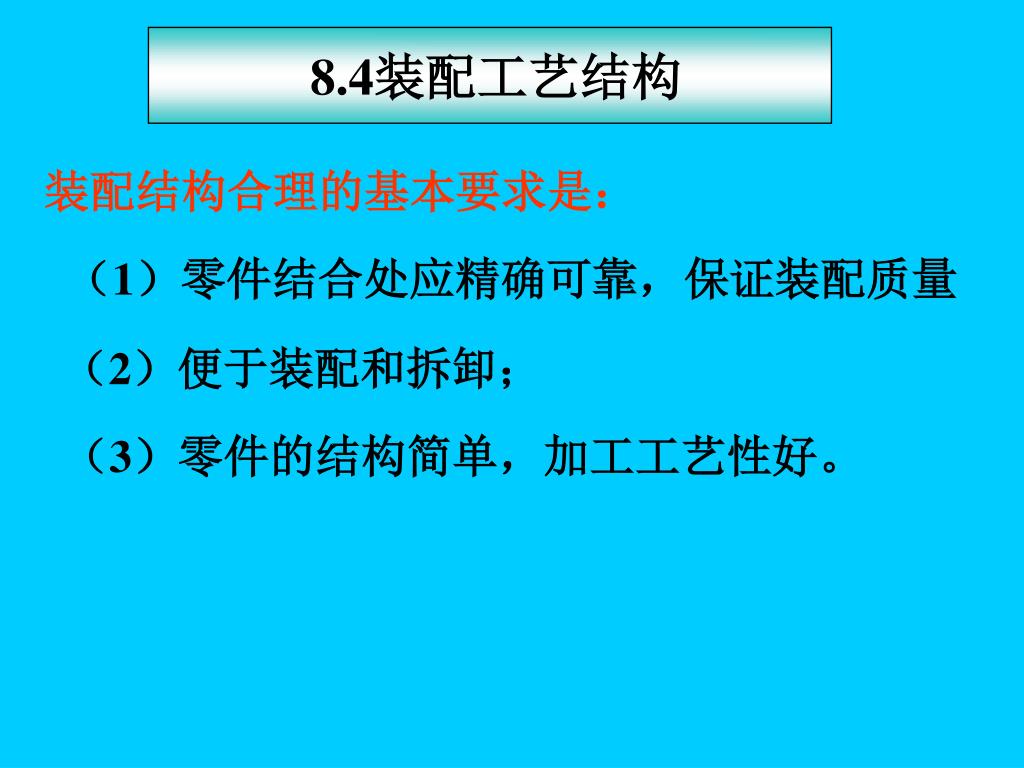

28. 8.4装配工艺结构 装配结构合理的基本要求是： （1）零件结合处应精确可靠，保证装配质量 （2）便于装配和拆卸； （3）零件的结构简单，加工工艺性好。

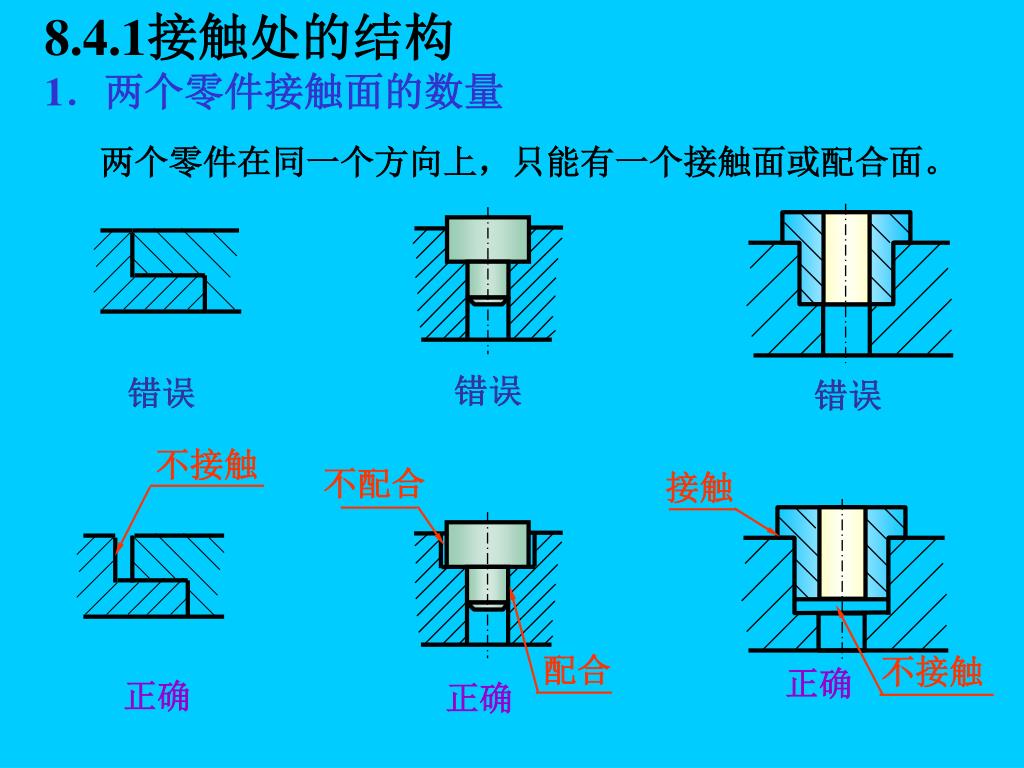

29. 8.4.1接触处的结构 1．两个零件接触面的数量 不配合 接触 不接触 不接触 配合 两个零件在同一个方向上，只能有一个接触面或配合面。 错误 错误 错误 正确 正确 正确

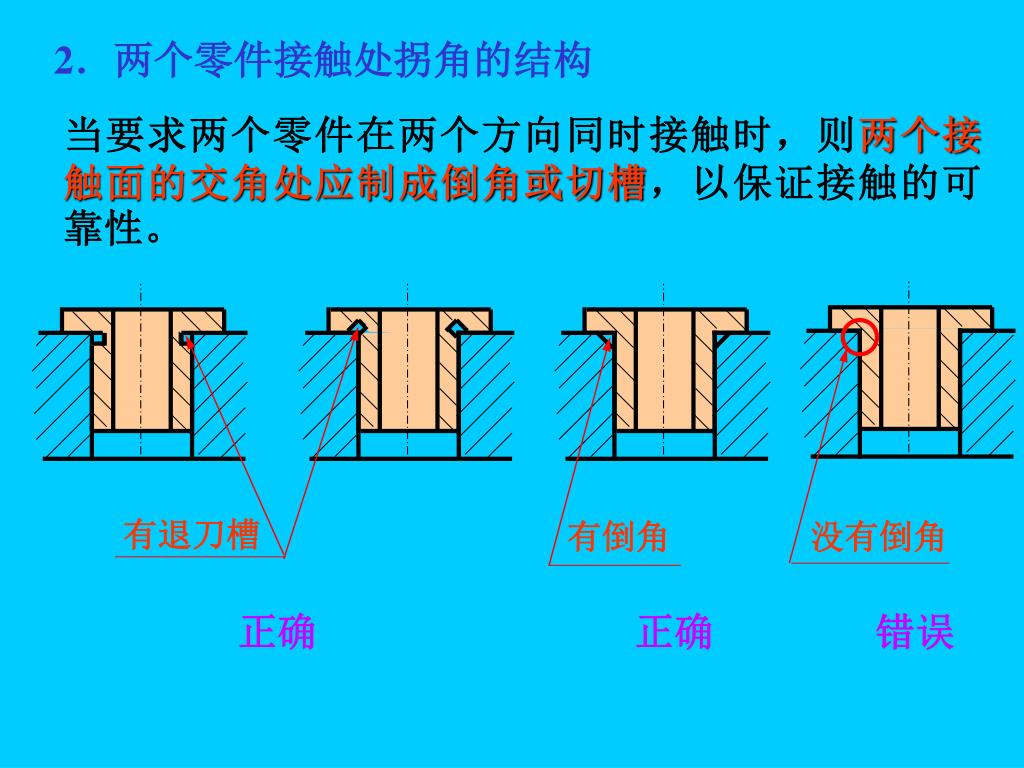

30. 2．两个零件接触处拐角的结构 当要求两个零件在两个方向同时接触时，则两个接触面的交角处应制成倒角或切槽，以保证接触的可靠性。 有退刀槽 有倒角 没有倒角 正确 正确 错误

31. 3. 锥面接触 因为锥面配合同时确定了轴向和径向两个方向的位置，因此要根据对接触面数量的要求考虑其结构。 正确 正确 此面不应接触 此面不应接触 （错误） （错误）

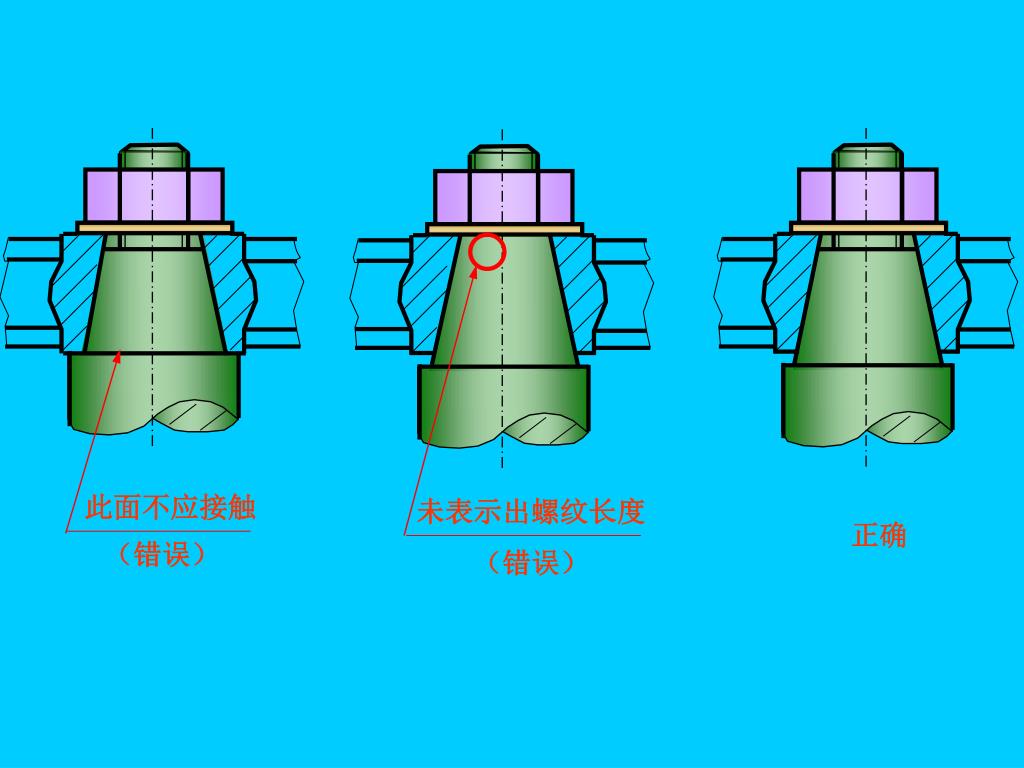

32. 此面不应接触 未表示出螺纹长度 正确 （错误） （错误）

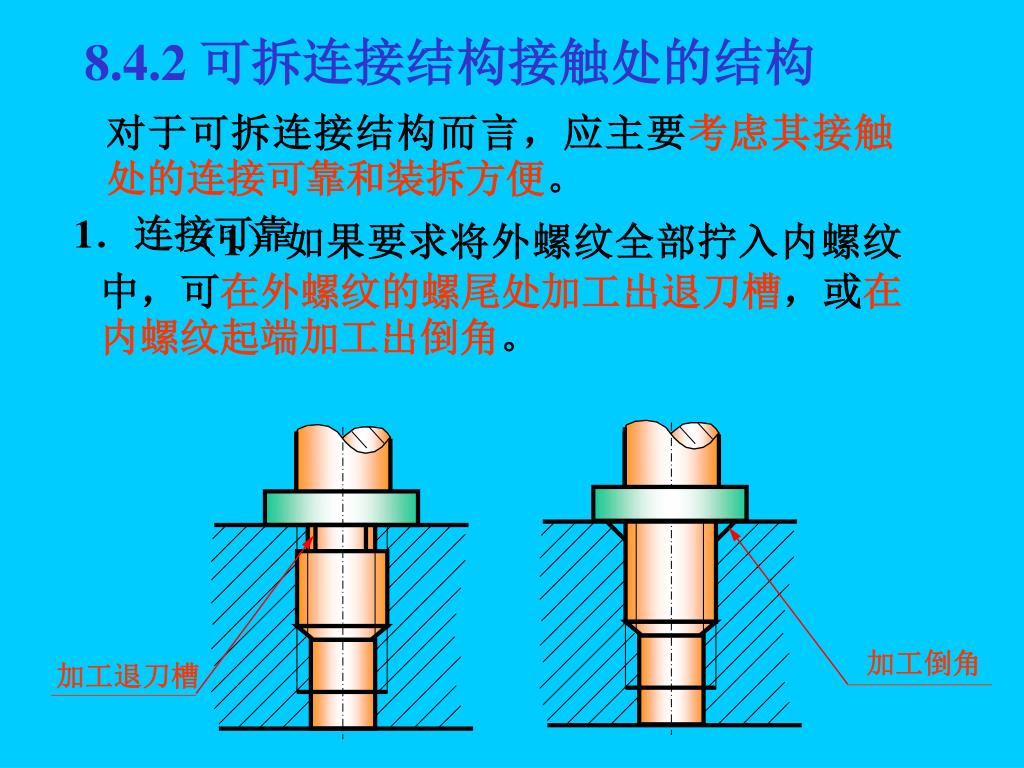

33. 8.4.2 可拆连接结构接触处的结构 对于可拆连接结构而言，应主要考虑其接触处的连接可靠和装拆方便。 1．连接可靠 （1）如果要求将外螺纹全部拧入内螺纹中，可在外螺纹的螺尾处加工出退刀槽，或在内螺纹起端加工出倒角。 加工倒角 加工退刀槽

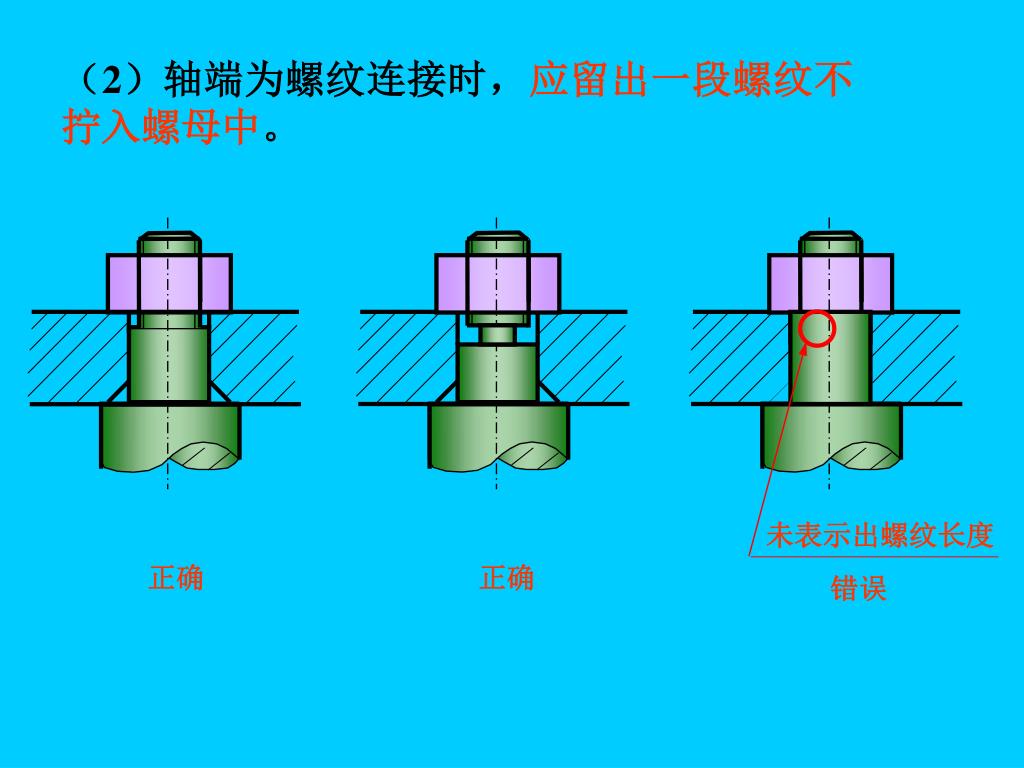

34. （2）轴端为螺纹连接时，应留出一段螺纹不拧入螺母中。（2）轴端为螺纹连接时，应留出一段螺纹不拧入螺母中。 未表示出螺纹长度 正确 正确 错误

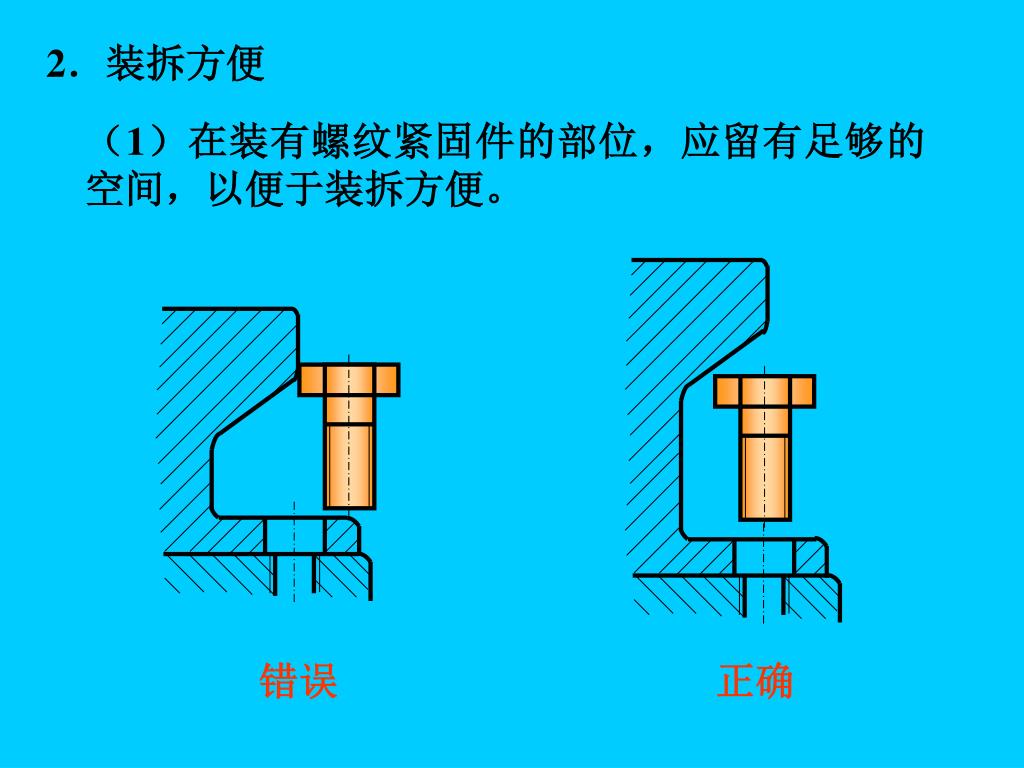

35. 2．装拆方便 （1）在装有螺纹紧固件的部位，应留有足够的空间，以便于装拆方便。 错误 正确

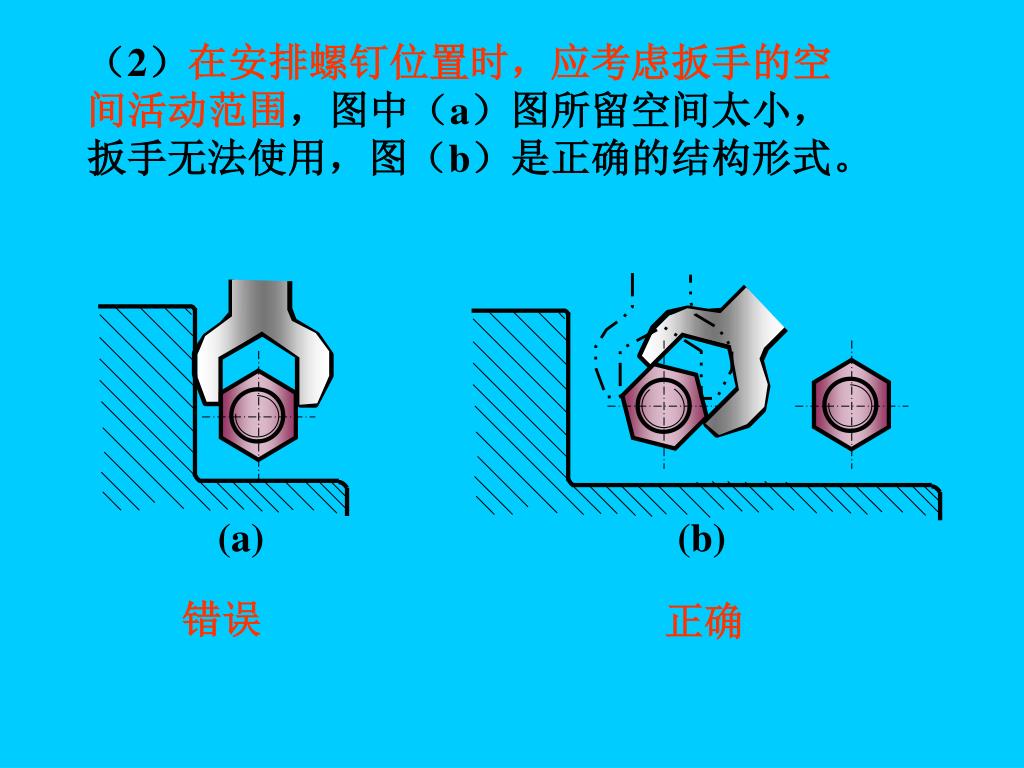

36. (a) (b) （2）在安排螺钉位置时，应考虑扳手的空间活动范围，图中（a）图所留空间太小，扳手无法使用，图（b）是正确的结构形式。 错误 正确

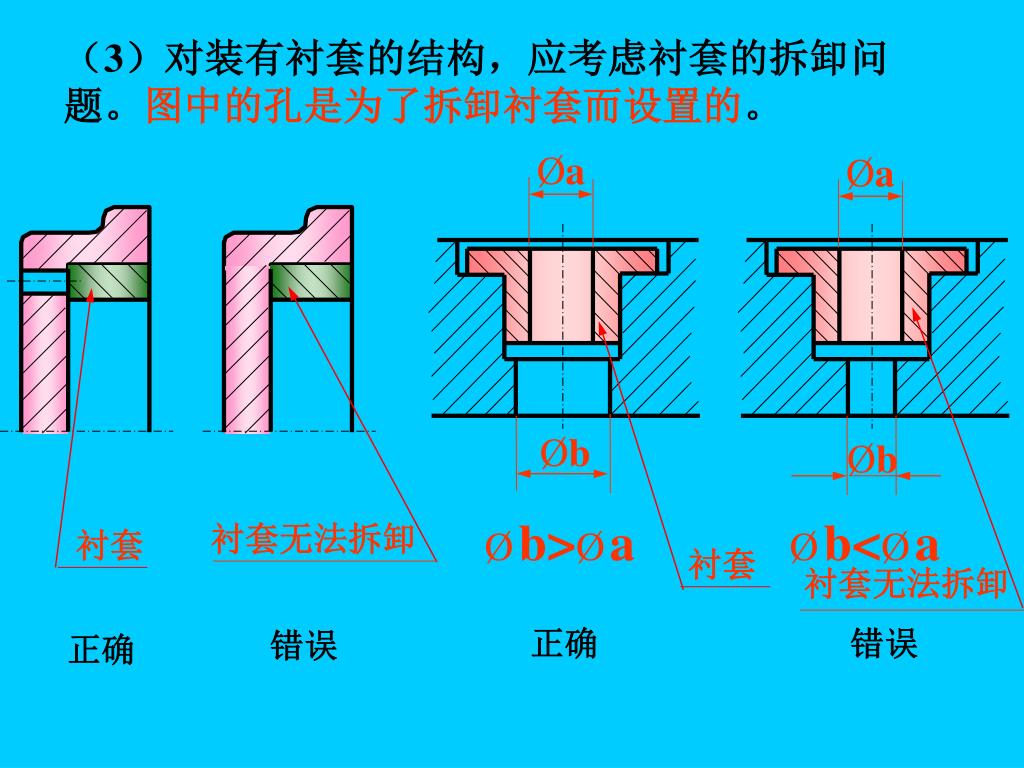

37. Øa Øa Øb （3）对装有衬套的结构，应考虑衬套的拆卸问题。图中的孔是为了拆卸衬套而设置的。 Øb Øb>Øa Øb<Øa 衬套无法拆卸 衬套 衬套 衬套无法拆卸 正确 错误 错误 正确

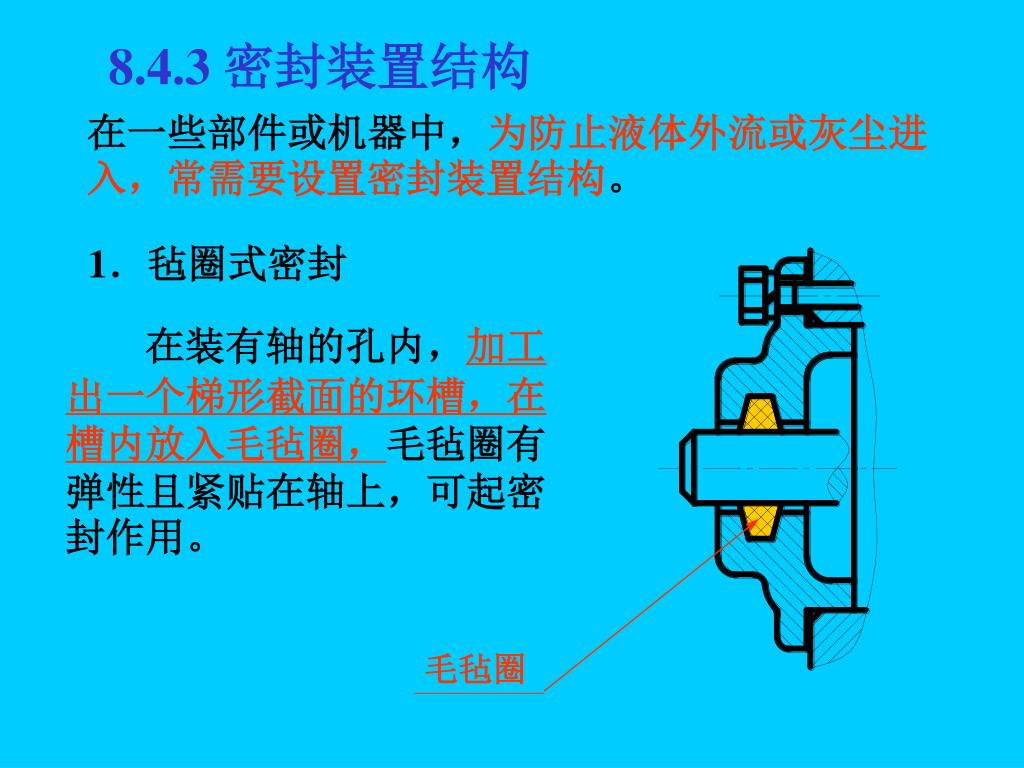

38. 8.4.3 密封装置结构 在一些部件或机器中，为防止液体外流或灰尘进入，常需要设置密封装置结构。 1．毡圈式密封 在装有轴的孔内，加工出一个梯形截面的环槽，在槽内放入毛毡圈，毛毡圈有弹性且紧贴在轴上，可起密封作用。 毛毡圈

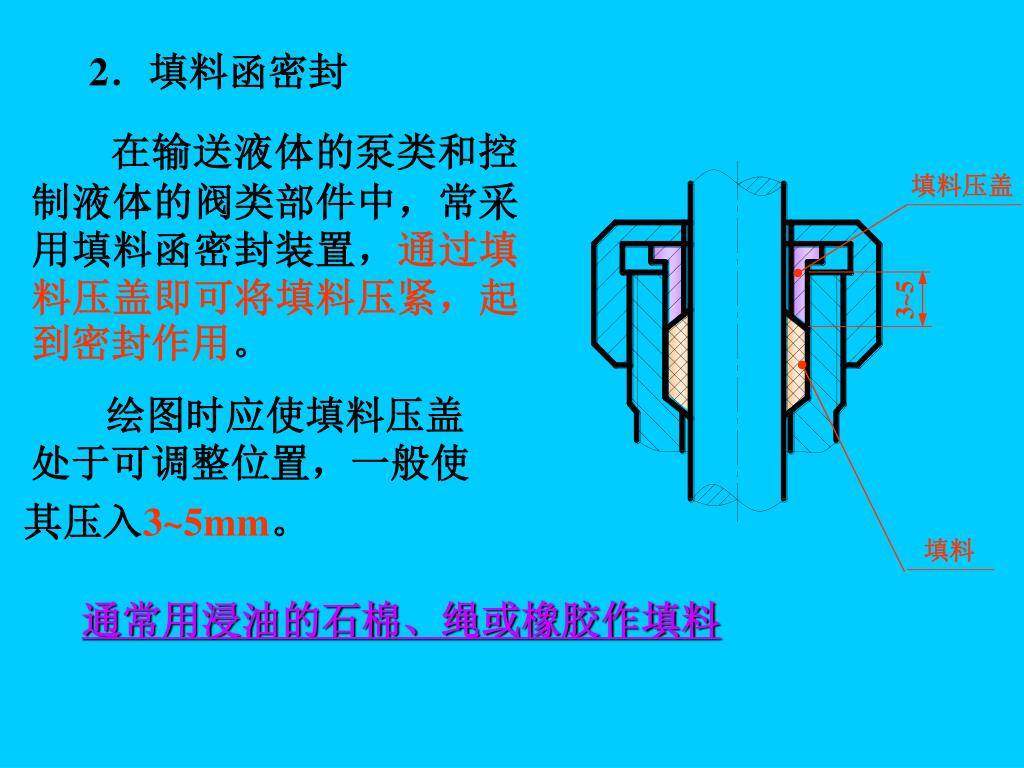

39. 2．填料函密封 3~5 在输送液体的泵类和控制液体的阀类部件中，常采用填料函密封装置，通过填料压盖即可将填料压紧，起到密封作用。 填料压盖 绘图时应使填料压盖处于可调整位置，一般使 其压入3~5mm。 填料 通常用浸油的石棉、绳或橡胶作填料

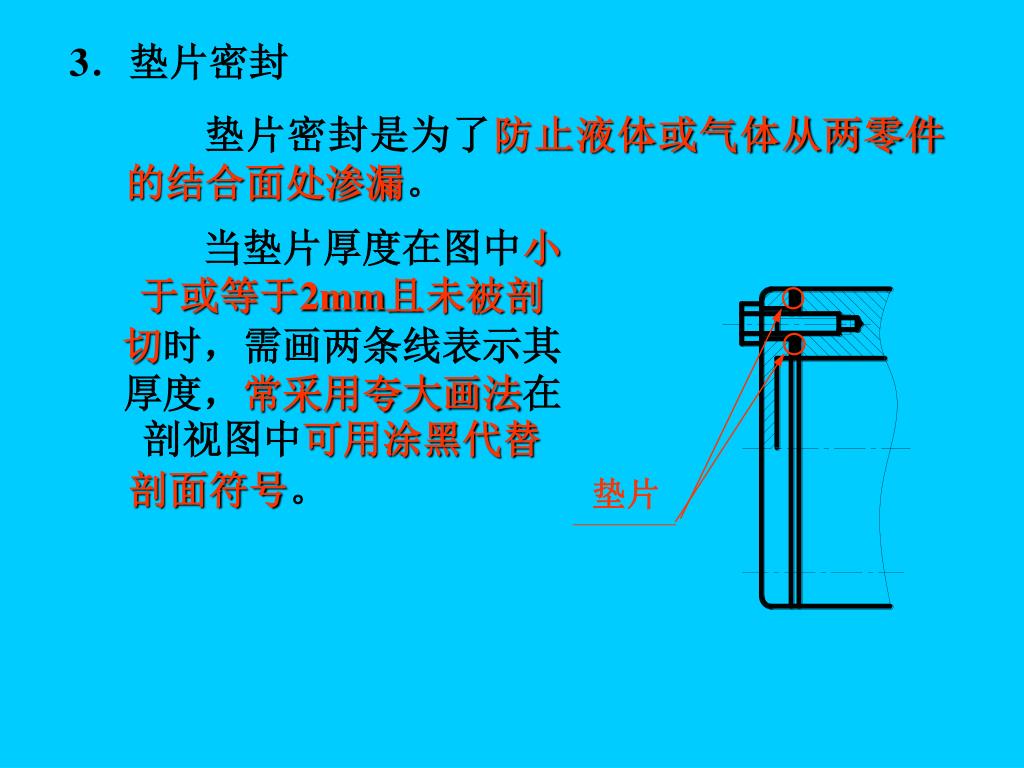

40. 3．垫片密封 垫片密封是为了防止液体或气体从两零件的结合面处渗漏。 当垫片厚度在图中小于或等于2mm且未被剖切时，需画两条线表示其厚度，常采用夸大画法在剖视图中可用涂黑代替 剖面符号。 垫片

41. 课 后 问 题 习题册第123页

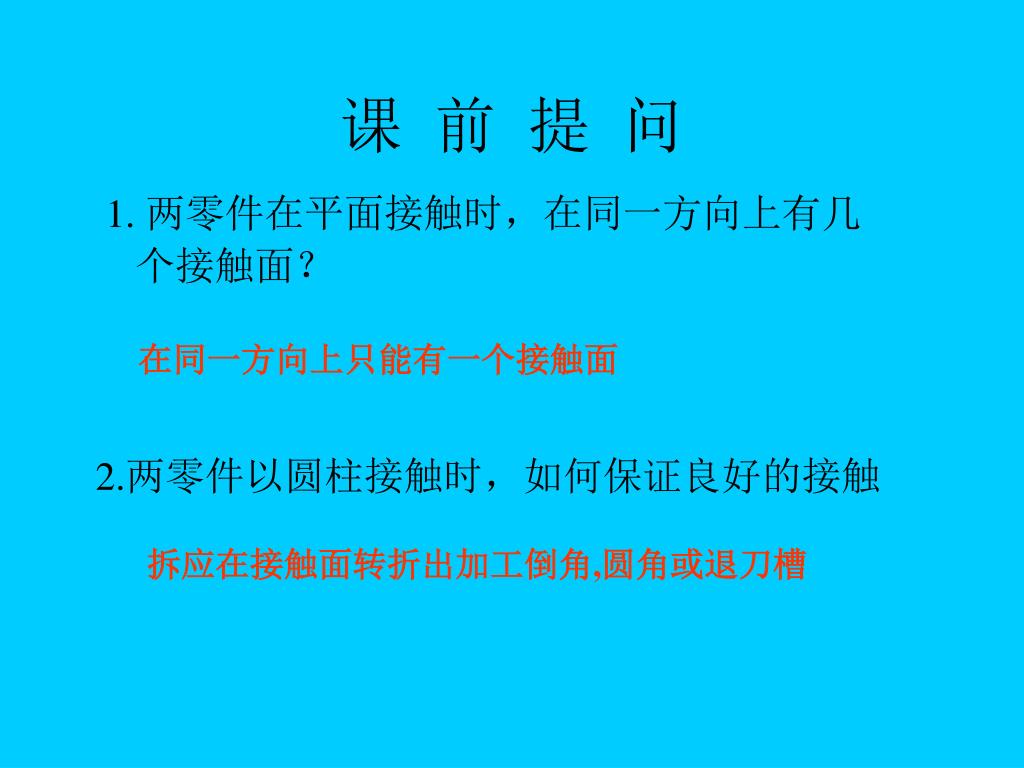

42. 课 前 提 问 1. 两零件在平面接触时，在同一方向上有几 个接触面？ 2.两零件以圆柱接触时，如何保证良好的接触 在同一方向上只能有一个接触面 拆应在接触面转折出加工倒角,圆角或退刀槽

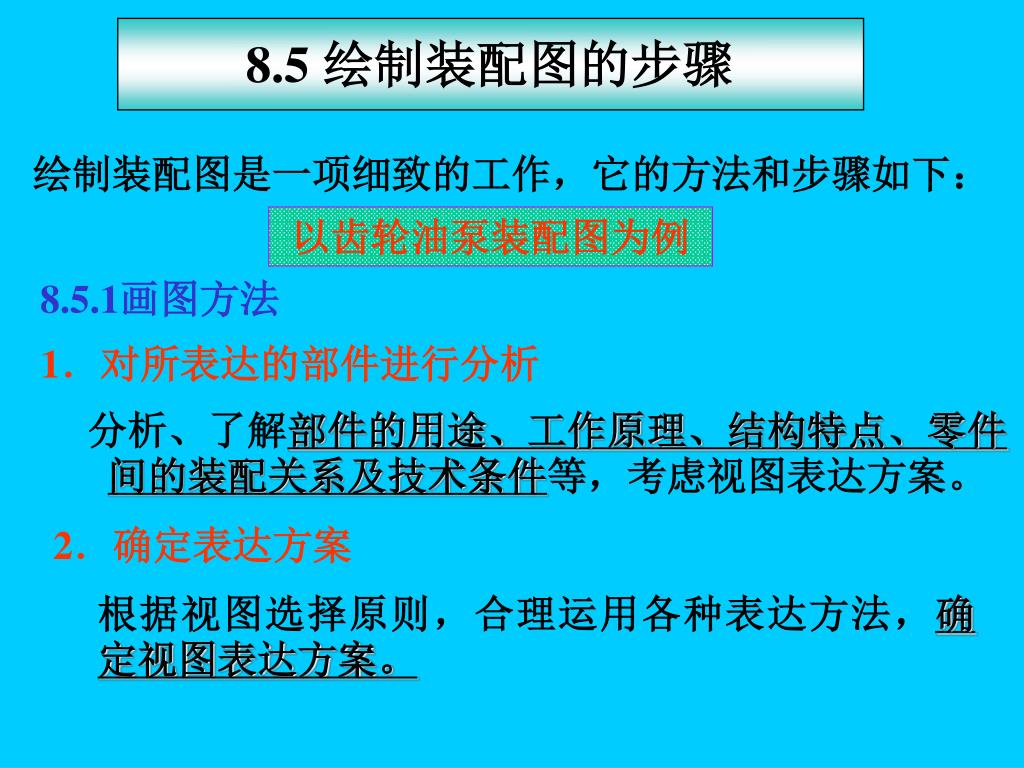

43. 8.5 绘制装配图的步骤 绘制装配图是一项细致的工作，它的方法和步骤如下： 以齿轮油泵装配图为例 8.5.1画图方法 1．对所表达的部件进行分析 分析、了解部件的用途、工作原理、结构特点、零件间的装配关系及技术条件等，考虑视图表达方案。 2．确定表达方案 根据视图选择原则，合理运用各种表达方法，确定视图表达方案。

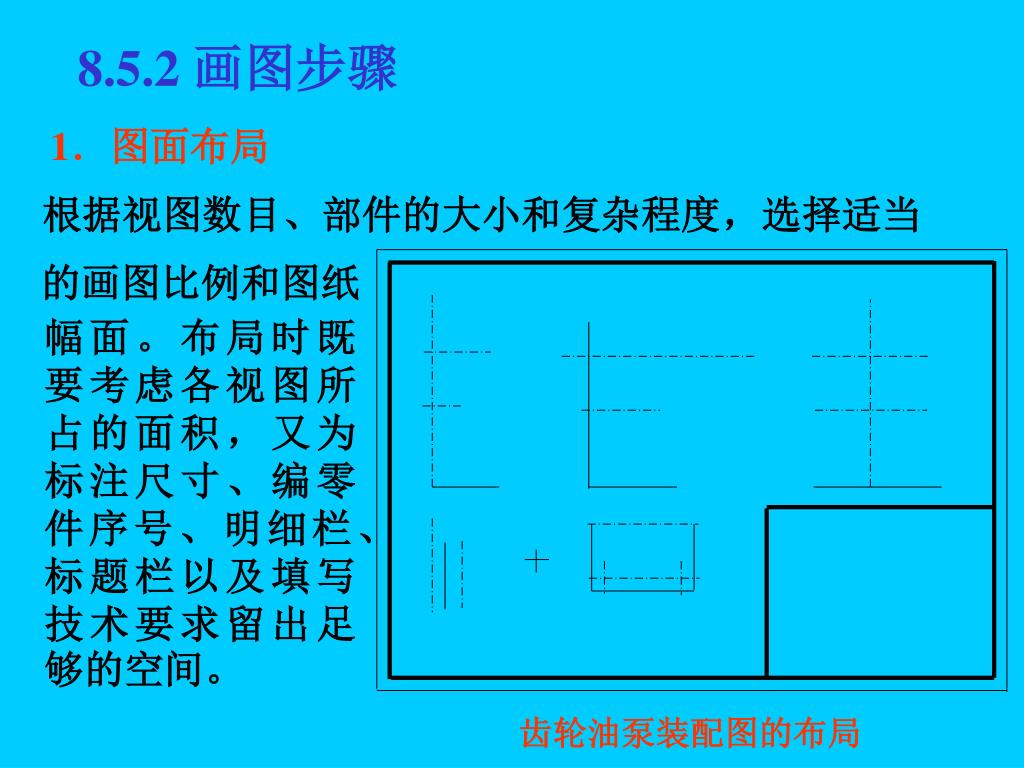

44. 8.5.2 画图步骤 1．图面布局 根据视图数目、部件的大小和复杂程度，选择适当 的画图比例和图纸 幅面。布局时既要考虑各视图所占的面积，又为标注尺寸、编零件序号、明细栏、标题栏以及填写技术要求留出足够的空间。 齿轮油泵装配图的布局

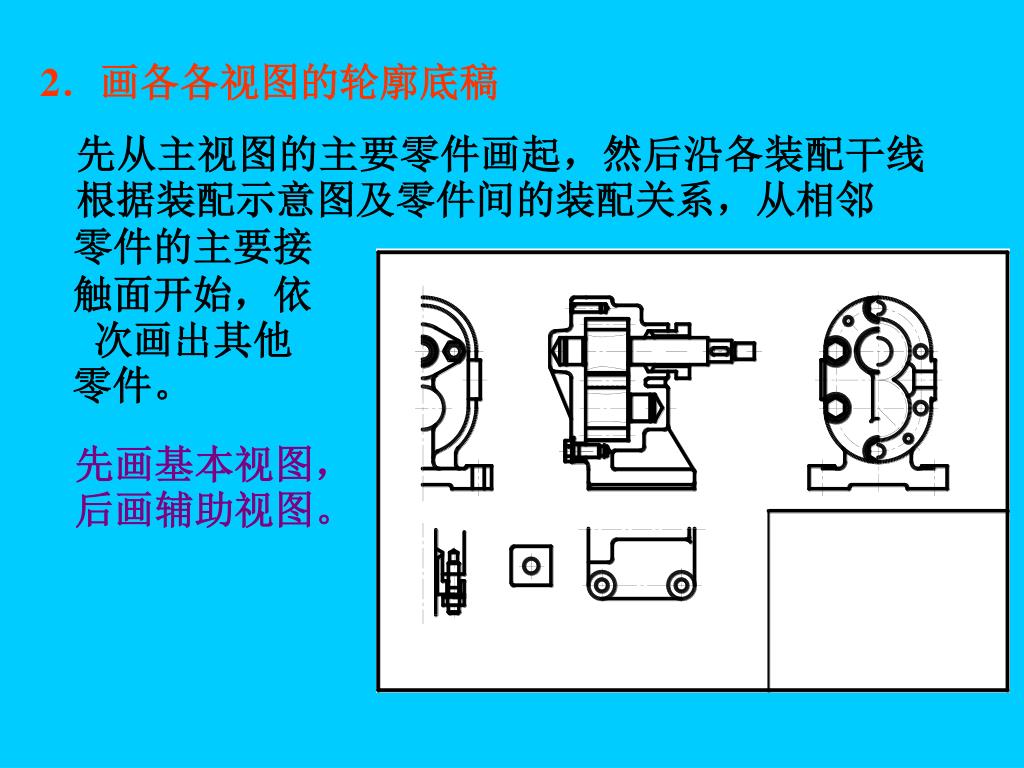

45. 2．画各各视图的轮廓底稿 先从主视图的主要零件画起，然后沿各装配干线根据装配示意图及零件间的装配关系，从相邻 零件的主要接触面开始，依次画出其他 零件。 先画基本视图，后画辅助视图。

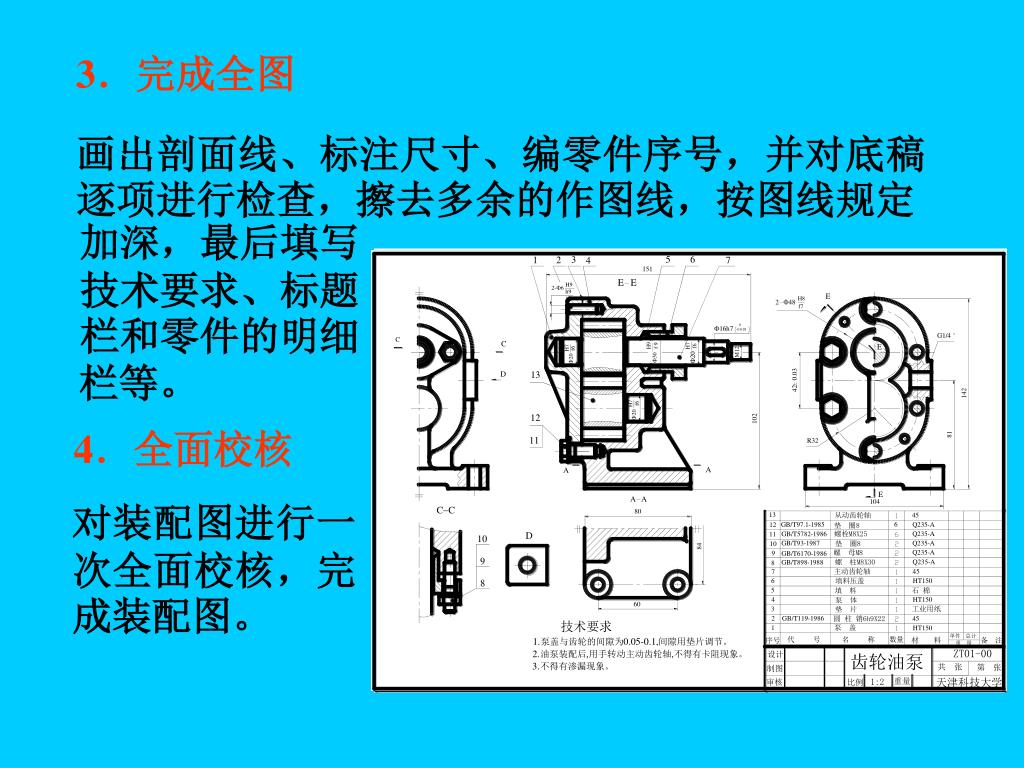

46. 3．完成全图 画出剖面线、标注尺寸、编零件序号，并对底稿逐项进行检查，擦去多余的作图线，按图线规定 加深，最后填写技术要求、标题栏和零件的明细 栏等。 4．全面校核 对装配图进行一次全面校核，完成装配图。

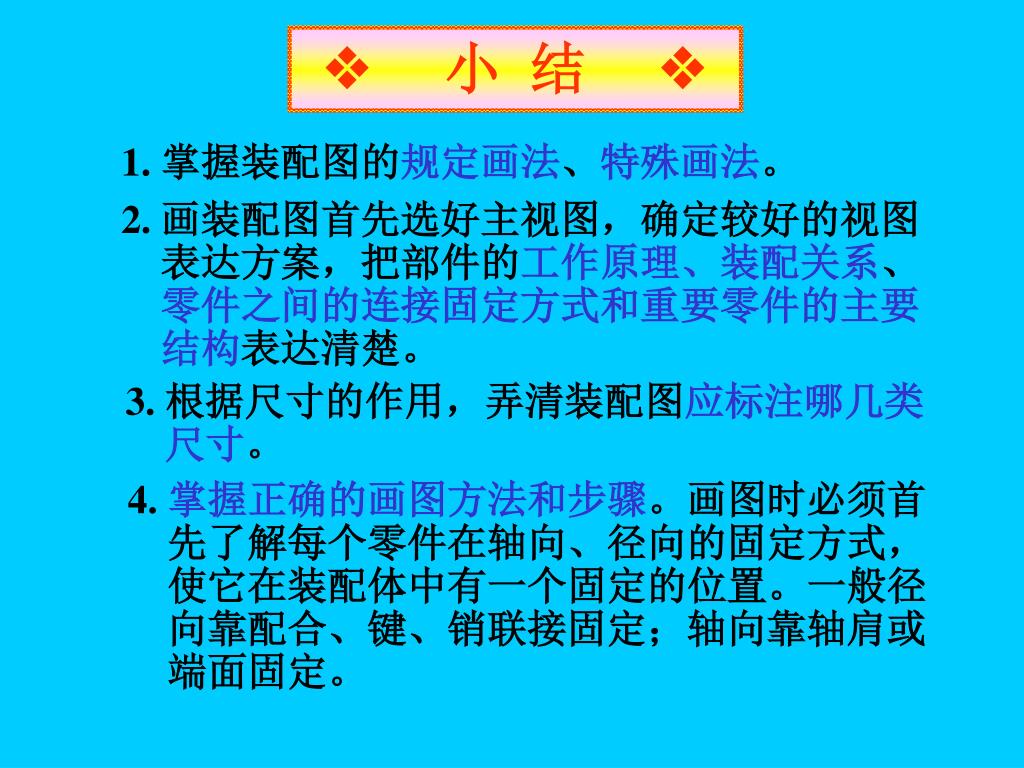

47.  小 结  1. 掌握装配图的规定画法、特殊画法。 2. 画装配图首先选好主视图，确定较好的视图 表达方案，把部件的工作原理、装配关系、 零件之间的连接固定方式和重要零件的主要 结构表达清楚。 3. 根据尺寸的作用，弄清装配图应标注哪几类 尺寸。 4. 掌握正确的画图方法和步骤。画图时必须首 先了解每个零件在轴向、径向的固定方式， 使它在装配体中有一个固定的位置。一般径 向靠配合、键、销联接固定；轴向靠轴肩或 端面固定。

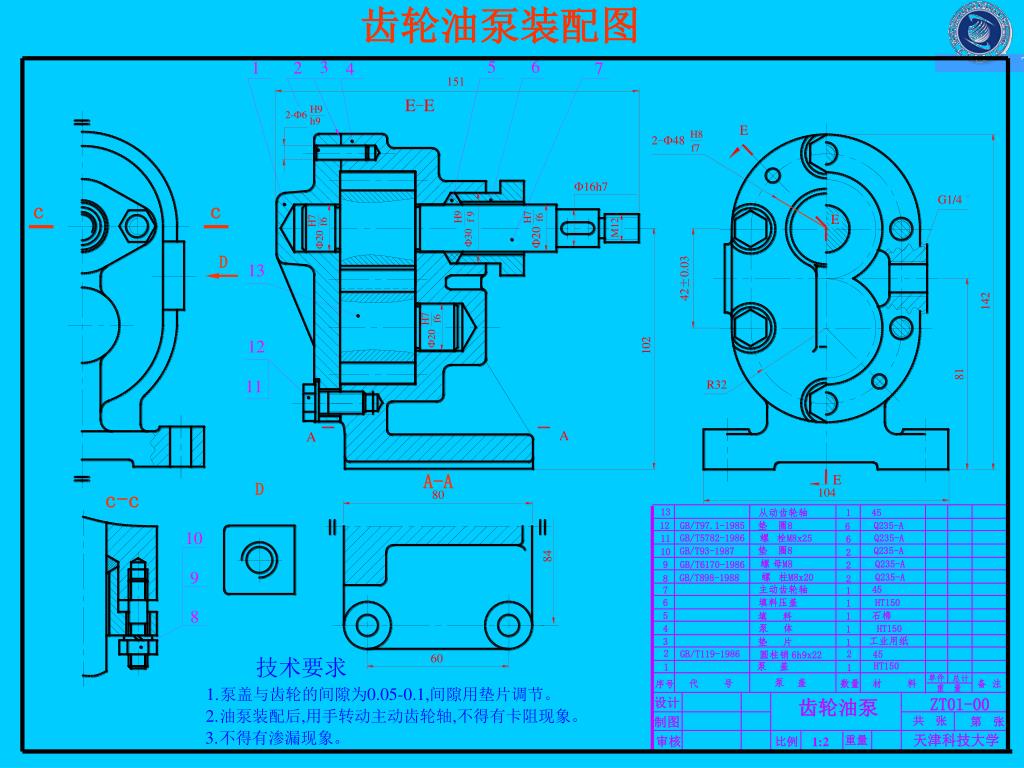

48. 齿轮油泵装配图 c c D A-A D c-c 13 1 45 从动齿轮轴 12 GB/T97.1-1985 Q235-A 垫 圈8 6 GB/T5782-1986 Q235-A 11 螺 栓M8x25 6 Q235-A GB/T93-1987 垫 圈8 10 2 Q235-A 9 GB/T6170-1986 螺 母M8 2 Q235-A GB/T898-1988 螺 柱M8x20 8 2 45 7 主动齿轮轴 1 6 HT150 填料压盖 1 5 1 石棉 填 料 4 HT150 泵 体 1 3 工业用纸 垫 片 1 2 GB/T119-1986 2 45 圆柱销 6h9x22 HT150 1 泵 盖 1 单件 总计 泵 盖 代 号 数量 材 料 备 注 序号 重 量 ZT01-00 设计 齿轮油泵 共 张 制图 第 张 天津科技大学 重量 审核 1:2 比例

49. 课 后 问 题 • 习题册第124页

50. 课 前 提 问 1. 简述绘制装配图的方法和步骤 2简述画图步骤 1.确定表达方案,2.选择比例与图幅,3.绘制装配图 1.画主要零件轮廓线,2.画结构细节,完成底稿3.校核整理 加深图线,标注尺寸,注写零件序号和技术要求
