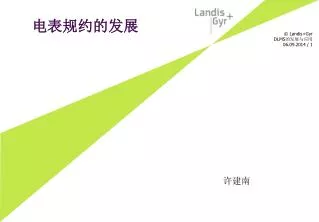

  1. 电表规约的发展 许建南

  2. 2000 2005 1975 1980 1985 1990 1995 2010 1970 ZMR102 ZxT102/105 ZxU102/105 ZxS105 ZxQ202C.. ZxA410/405 ZxB405CT116 ZxD405C.. ZxA310C.2 ZxB410CT ZxD410C.. ZxA110m400 ZxB210T ZxD410A.. ZMB310CT ZMD310C.. ZMD310A.. ZMD120A.. ZMB120T ZMD120AM/AP ZMB120e/d ZMD120AS ZCB120 GB S2A / ZCE120.. 新一代电表要有新一代规约支持 DLMS 1107 62056 SCTM STOM

  3. 国外80年代末沿用的规约的缺点 • 早期规约的缺点 数据和结构过於简单 只规范了如何登录到电表和读取数据 缺乏完善性和标准的扩展性 版本增多, 系统维护成本增加

  4. 国内规约的现状DL/T645的发展 DL/T645 依据DL614标准， DL614最初是机电一体化的电表标准 DL/T645体现当时抄表统一的要求 DL614有了大的发展, 有多功能电表,多费率电表的标准 DL/T645未作相应的修订,对于当时正发展中的电子式多功能电表的技术,只作了扩展的接口

  5. 国内规约的现状DL/T645的局限性 DL/T645具有时限性,现时是1997的版本,对电子式多功能电表未作充分的规范 各厂家作各自的扩展版本,DL/T645不再是统一的标准 系统的接入, 对于不同厂家的DL/T645版本要有不同的规约程序 1998后电子式多功能表和通讯技术迅速发展

  6. 1998后电子式多功能表和通讯技术迅速发展--规约的标准化越来越显得重要1998后电子式多功能表和通讯技术迅速发展--规约的标准化越来越显得重要 • 市场对规约的需求 计量产品的繁多-不同厂商,各种型号，多种接口 通讯技术的日新月异 (PSTN,现在GPRS,因特网,未来3G) 不同的厂商、各种型号的计量设备之间的通讯 电力市场的改革开放，引发计量信息的交换

  7. 新的电力机构、新的管理体系、新的市场环境 • 市场对智能电表的需求 不同用户有相应安全保护和权限范围-例如监察,计量等 减少电力公司从订表到电量数据应用整个过程的时间 提升表计管理的效率

  8. 未来的智能化电能表 智能化通讯 - 互操作性的通讯接口 • 什么是互操作性? 自动申报 自动识别 自动约定

  9. 数据库 电表123 数据内容: 读取连接信息 “ 费率时段 ” 数据库 00:00 tariff A 06:00 tariff C 12:00 tariff D 00:00 tariff A 06:00 tariff C 电表 123 写入费率时段 12:00 tariff D 00:00 tariff A 06:00 tariff C 12:00 tariff D 电表 活动日历 时钟 寄存器 连接 采集计划 费率时段 “ ” 00:00 tariff A 06:00 tariff C 12:00 tariff D 00:00 tariff A O.k., 你所有的权限 06:00 tariff C 日期 时间电表 采集内容 … … … ... 01.**.** 00:00 123 读取(Reg4, Reg6) … … … ... 12:00 tariff D 00:00 tariff A 06:00 tariff C 12:00 tariff D Reg1 “总电量 +” Reg2 “总电量 -” Reg3 “总电量” Reg4 “费率1电量” Reg5 “费率2电量” Reg6 “费率3电量” Reg7 “费率4电量” Clock “时间” 安全保护 每月读取帐单数据 我是计量部, 这是我的密码 事件主动报告: “新安装” DLMS/COSEM标准的发展 DLMS 支持电表自动安装

  10. 国内规约发展 • 继续发展的方向 修订或补充DL/T645的1997版本 开发新的规约标准 等同采用国际标准体系

  11. 国内规约发展方向的比较修订DL/T645 • 优劣性分析 +标准投资低 +标准风险低 -标准的周期过长(1997-?) -DL/T645的技术时限性强, 扩展性不够 -能修订满足现在需要,但不面对未来

  12. 国内规约发展方向的比较开发新的标准 • 优劣性分析 +最大化满足中国需要 -标准投资庞大 -标准风险高,时间长 -开发和维护完整标准体系，力度不足

  13. 国内规约发展方向的比较采用国际标准 • 优劣性分析 +标准投资低 +标准风险低 +标准体系成熟完整,面对未来 迅速掌握 +2002的IEC国际公开标准 冲出中国、国际接轨 -需要学习和过渡

  14. IEC 标准发布 2002 IEC62056 原型 1996 IEC62056-42 IEC62056-46 IEC62056-53 IEC62056-61 IEC62056-62 CTT测试工具 DLMS发展的里程碑 • DLMS的发展

  15. DLMS发展的里程碑进一步的发展 • 将发布的新标准版本将包括以下内容: 加入基于因特网通讯的定义. 兼容流行的FTP,电子邮件等标准的因特网应用 加入增强的计量功能,如电压质量, 电源监控, 变损和线损等 加入新的因特网的安全机制, 进一步改进互操作性 增加全新的标准，更全面支持TCP/IP

  16. DLMS/COSEM标准的优点 • 多种优点 具有CTT测试工具-保证电表规约符合标准,检测互操作性 适用于所有能量类型, 适应所有通讯方式, 数据可控安全 面向对象的标准建模, 面对未来发展 接口对象非常具体或抽象地接近计量领域的概念,如寄存器,负荷曲线等

  17. DLMS/COSEM标准的优点 • 更多的优点 规约不依赖于电表厂商 标准体系完整,支持全面的电表功能 标准的扩展标准化,有标准委员组织负责维护和更新扩充 降低运行成本 支持通讯互操作性-系统接入容易,支持自动安装

  18. 电表 活动日历 寄存器 时钟 连接 历史值 O.k., 你的权限 O.k., 你的权限 I love you 安全保护 监察 • Telephone • GSM • Internet • PLC • xDxy 黑客 电表1 电表2 计量 DLMS/COSEM 的特点 • DLMS/COSEM对于不同的使用用户的电表的数据提供了可控和可靠的机制, 不同的用户的有不同的访问权限, 访问电表的数据范围根据电表用户的类型有所区别

  19. UMTS ADSL GPRS PLC TCD / IP GSM PSTN ISDN PSTN analog DLMS/COSEM 的特点支持通讯方式不断发展 • 各种通讯技术日新月异 物理层 远程数落采集 本地数据采集 手持抄表器 手工抄写 t 1990 2000 2005 2010

  20. 各种多样的规约驱动程序 DLMS通用规约程序 采集系统 DLMS采集系统 • 数据库 • 数据库 规约程序 / COSEM 规约程序 规约程序 规约程序 . . . 通道 1 通道 2 通道 2 通道 1 通道2 通道1 通道l 1 通道2 通道l 2 通道 1 规约A1 规约 A2 规约B1 规约 B2 DLMS/COSEM DLMS/COSEM 电表A 电表A DLMS/COSEM DLMS/COSEM 电表B 电表B 电表 A 电表 A 电表 B 电表 B DLMS/COSEM的互操作性一个智能化的通用规约程序

  21. DLMS/COSEM是 公开和平等的国际标准 • DLMS/COSEM 是公开和平等的国际标准. • 电力公司和表计厂商都可受益于此公开的国际标准. • 电力公司可降低系统集成和维护的成本, 电表数据更安全和可控 • 制造厂商更专注于电表的性能和质量 厂商 电力公司 降低成本 电表数据更安全 专注电表性能和质量

  22. DLMS/COSEM是 公开和平等的国际标准 • DLMS用户协会是一个开放的组织, 表计厂商, 电力行业, 顾问, 测试机构可以组织或个人身份申请加入. • 其官方网站具有产品,文档资料, 服务, 培训, 答疑等各种信息

  23. DLMS用户协会主要现有成员

  24. DLMS/COSEM 应用领域 DLMS/COSEM 应用于电力,气, 热, 水等计量领域 • 应用领域 帐单系统 燃气 气表 电表 dlms 在电表和气表的应用 Brick stones 帐单系统 电能 数据链路层

  25. TCP/IP TCP/IP 移动网络 GPRS DLMS/COSEM 应用领域 支持因特网/GPRS应用 因特网 系统主站

  26. 主站系统 定义 设置 验证 设置 激活时间 激活 DLMS/COSEM 应用领域DLMS支持远程费率时段的设置 电表 写入新的费率时段 验证 时段定义 A 设置激活时间 时段定义 B

  27. 机电一体化电表 电子式多功能电表 规约简单 通讯数据少 通讯数据增多 通讯方式有变化 电表和规约发展的展望 智能化的电表 规约智能化 自动识别 自动申报 自动约定

  28. DLMS 发展与运用 谢谢各位!
