静電型イオントラップ内の ビーム軌道に関する研究. 環境計測学研究室 横田 敦 . 分子イオンを振動基底状態にそろえて 衝突解離実験を行うことを目的. 研究背景. 静電型イオントラップを開発. 装置特徴・性能. 静電型 質量依存なし 小型 全長 500 mm. 1.2 keV-Ar + イオンを約 100 msec 蓄積できた. 研究目的. イオンを蓄積した結果、イオントラップの 蓄積効率に改善の余地がある・・・. イオンビームの軌道を実験的に調べる. イオントラップ概要. アインツェルレンズ 1130 V. 500 mm.
E N D
静電型イオントラップ内のビーム軌道に関する研究静電型イオントラップ内のビーム軌道に関する研究 環境計測学研究室 横田 敦

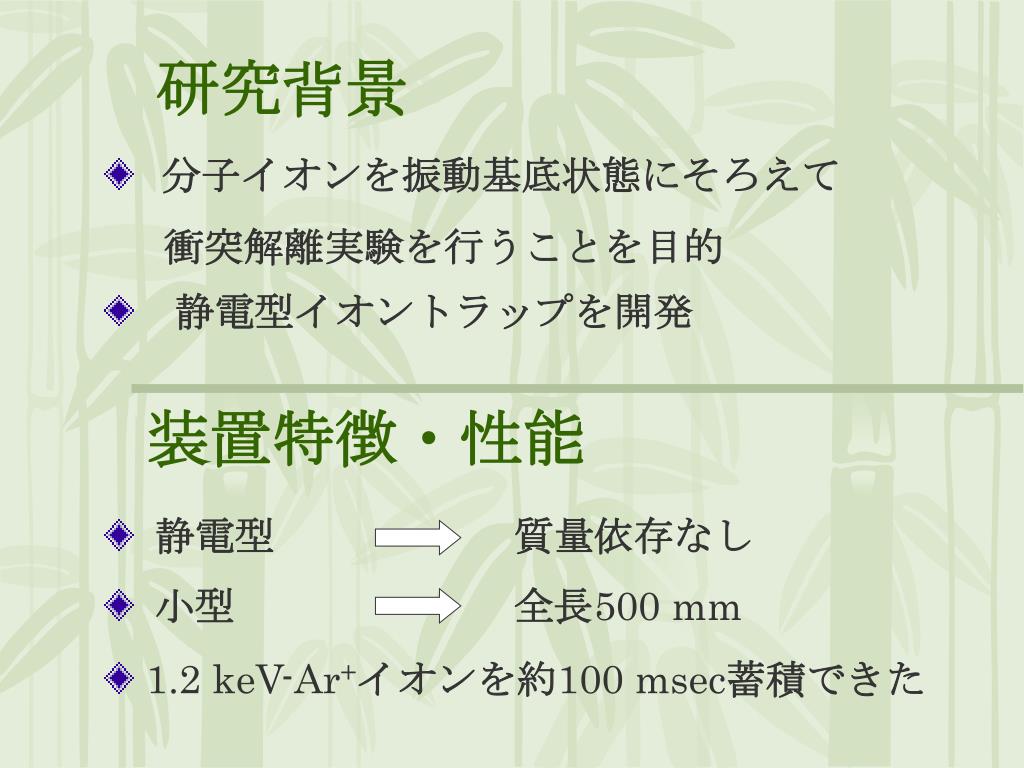

分子イオンを振動基底状態にそろえて 衝突解離実験を行うことを目的 研究背景 静電型イオントラップを開発 装置特徴・性能 静電型 質量依存なし 小型 全長500 mm 1.2 keV-Ar+イオンを約100 msec蓄積できた

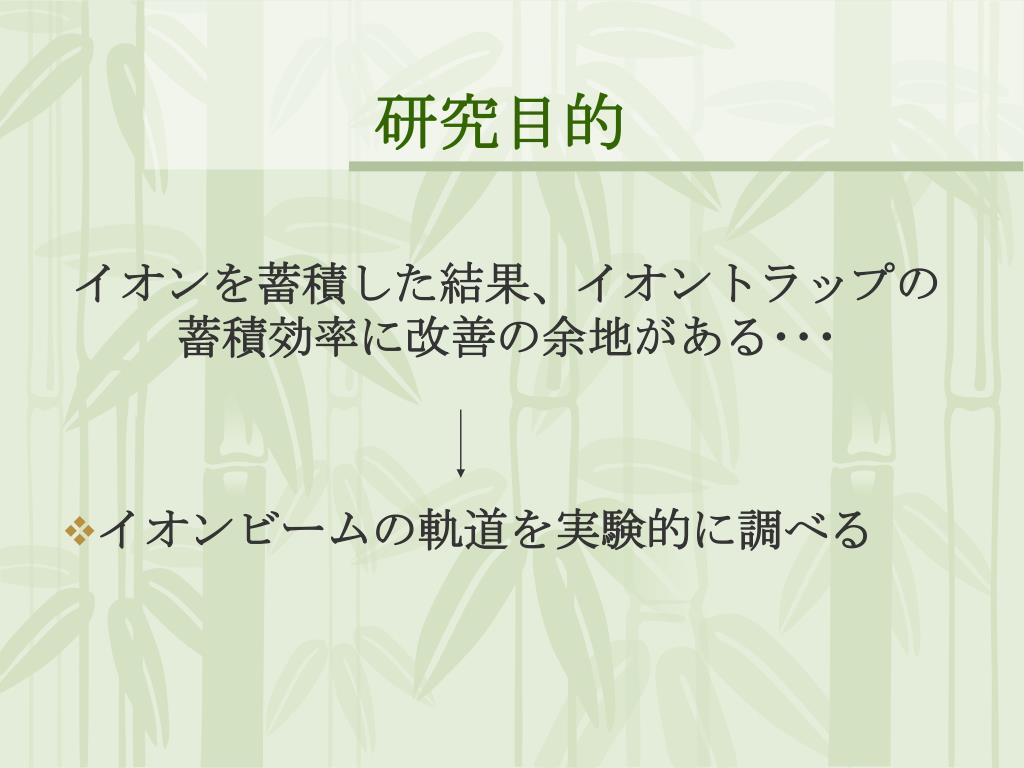

研究目的 イオンを蓄積した結果、イオントラップの 蓄積効率に改善の余地がある・・・ • イオンビームの軌道を実験的に調べる

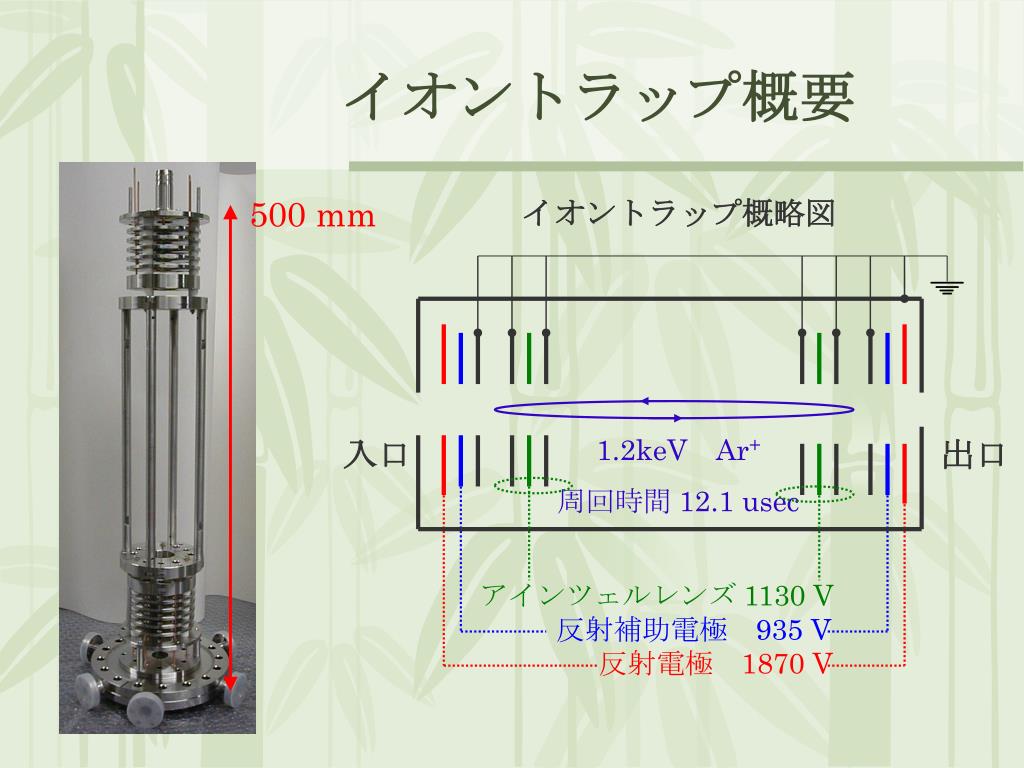

イオントラップ概要 アインツェルレンズ 1130 V 500 mm イオントラップ概略図 入口 1.2keVAr+ 周回時間 12.1 usec 出口 反射補助電極 935 V 反射電極 1870 V

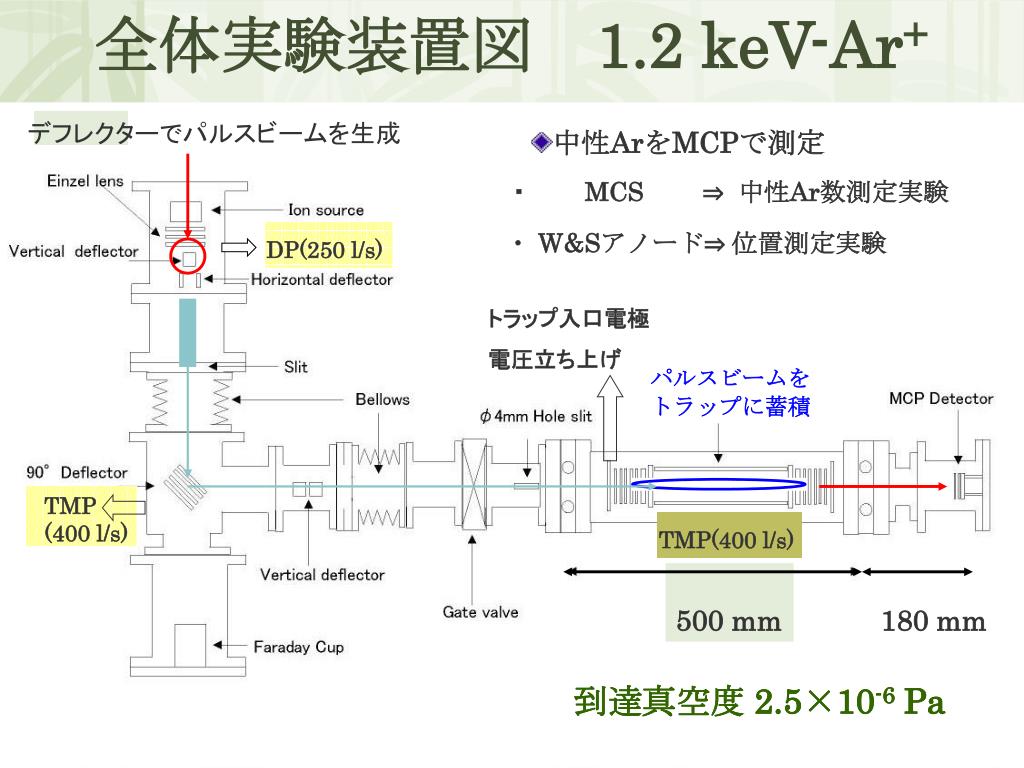

デフレクターでパルスビームを生成 中性ArをMCPで測定 ・ MCS ⇒ 中性Ar数測定実験 ・ W&Sアノード⇒ 位置測定実験 トラップ入口電極 電圧立ち上げ パルスビームを トラップに蓄積 到達真空度 2.5×10-6 Pa 全体実験装置図 1.2 keV-Ar+ DP(250 l/s) TMP (400 l/s) TMP(400 l/s) 500 mm 180 mm 到達真空度 2.5×10-6 Pa

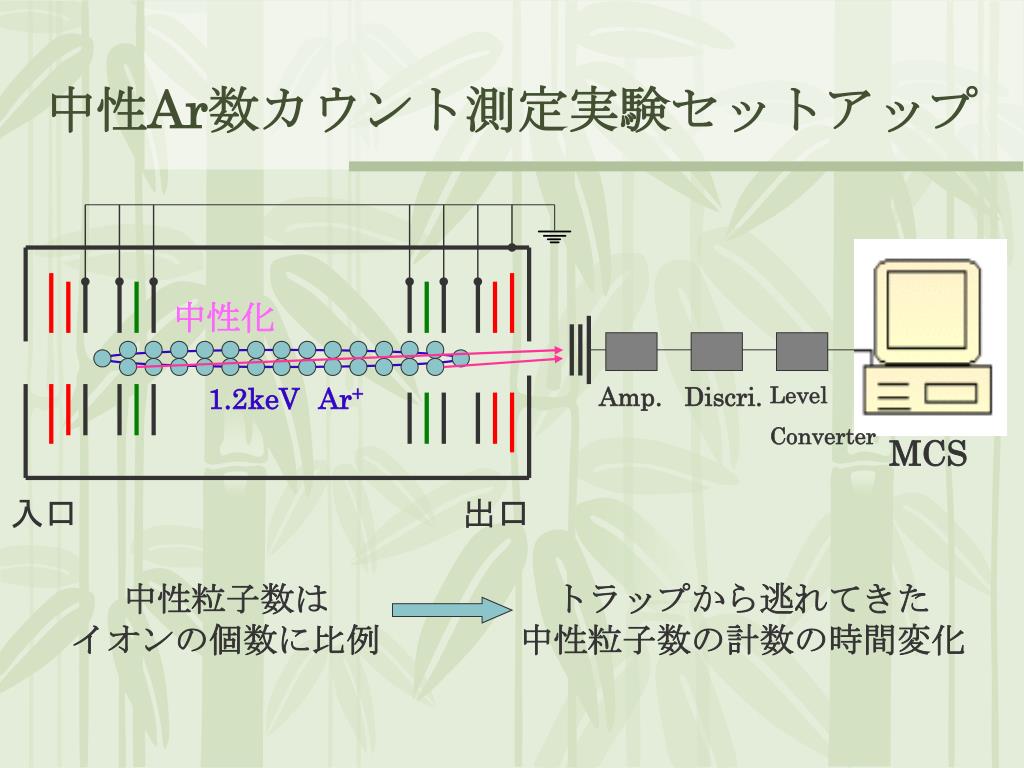

中性Ar数カウント測定実験セットアップ 中性粒子数は イオンの個数に比例 トラップから逃れてきた 中性粒子数の計数の時間変化 中性化 1.2keVAr+ Amp. Discri. Level Converter MCS 入口 出口

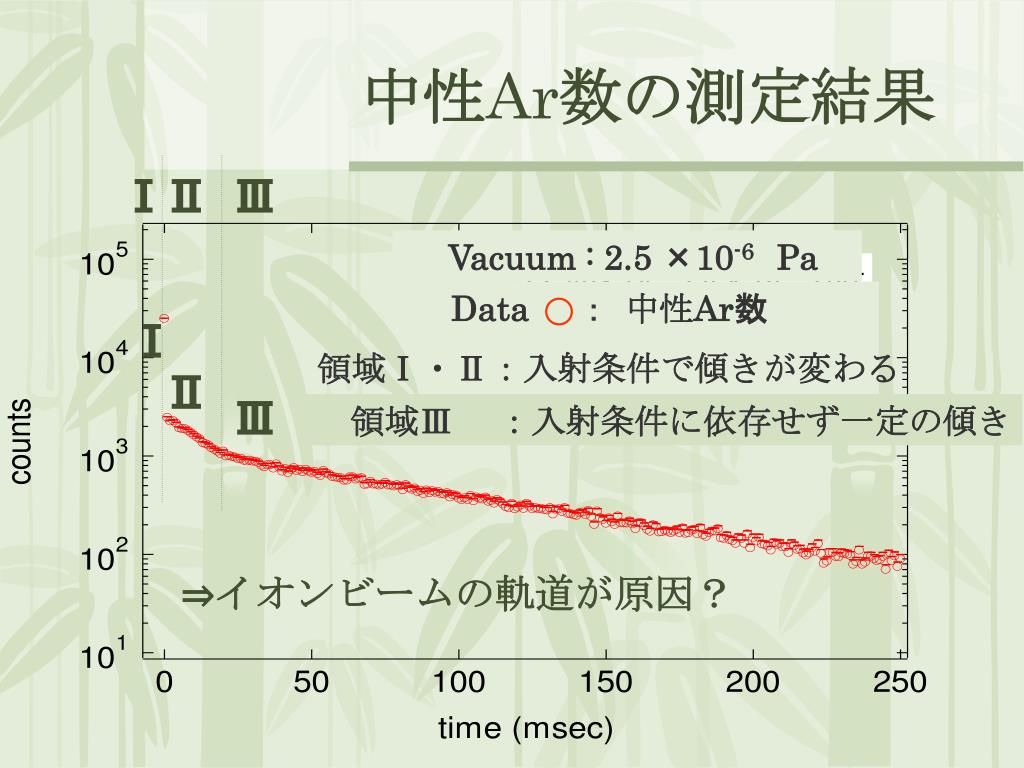

Ⅰ Ⅱ Ⅲ Ⅰ 領域Ⅰ・Ⅱ:入射条件で傾きが変わる Ⅱ Ⅲ 領域Ⅲ :入射条件に依存せず一定の傾き 中性Ar数の測定結果 Vacuum : 2.5 ×10-6Pa Data:中性Ar数 ⇒イオンビームの軌道が原因?

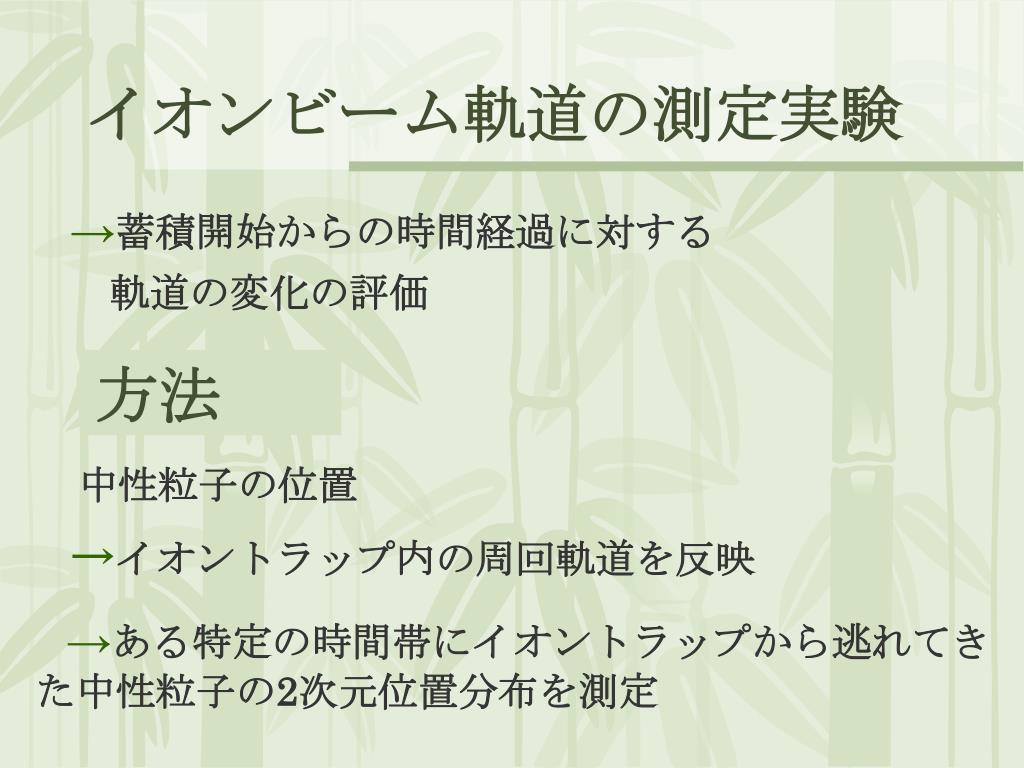

→蓄積開始からの時間経過に対する 軌道の変化の評価 イオンビーム軌道の測定実験 方法 中性粒子の位置 →イオントラップ内の周回軌道を反映 →ある特定の時間帯にイオントラップから逃れてき た中性粒子の2次元位置分布を測定

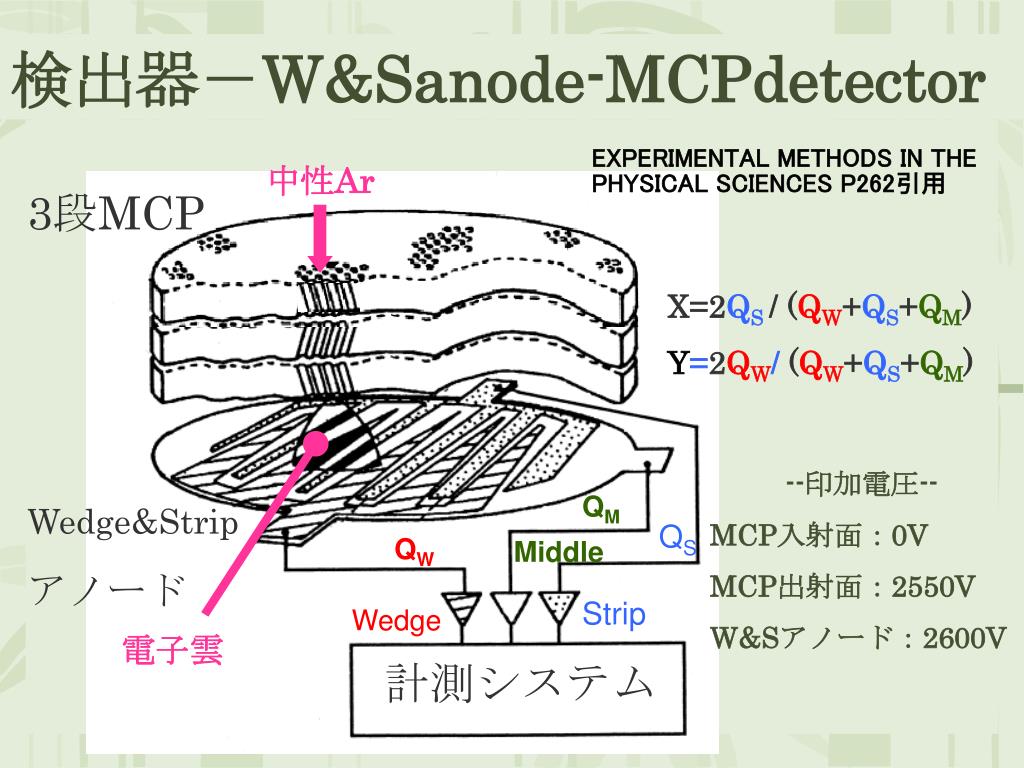

中性Ar X=2QS / (QW+QS+QM) Y=2QW/ (QW+QS+QM) --印加電圧-- MCP入射面:0V MCP出射面:2550V W&Sアノード:2600V QM QS QW 電子雲 3段MCP 検出器-W&Sanode-MCPdetector Wedge&Strip アノード Middle Strip Wedge 計測システム

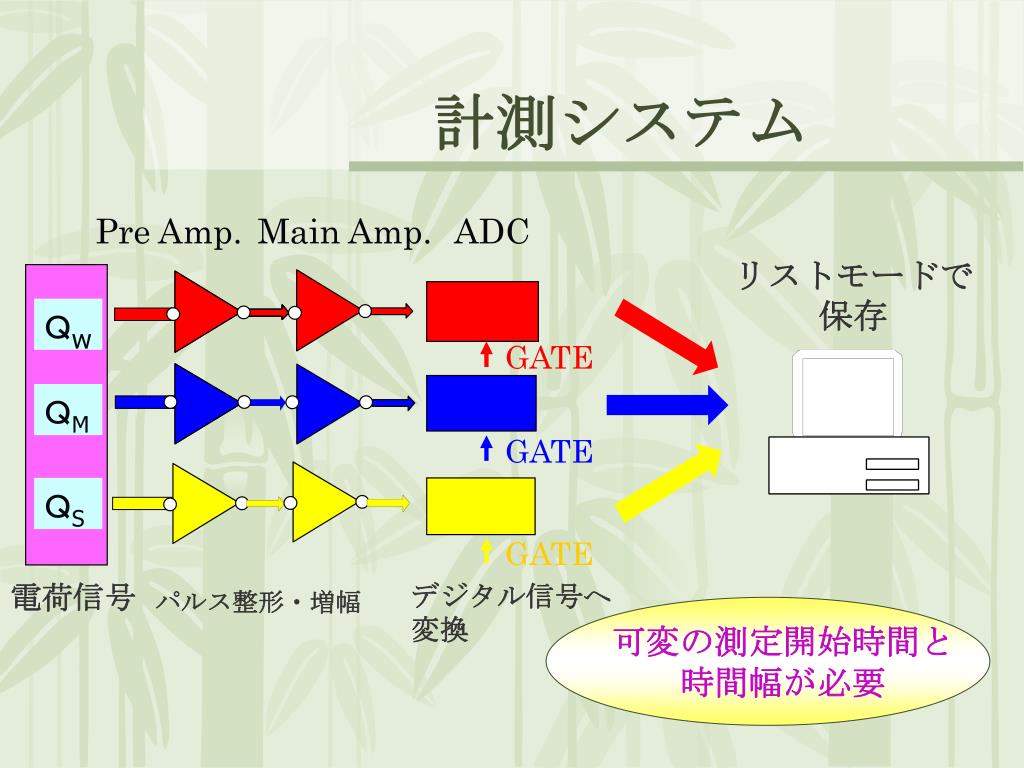

計測システム GATE GATE GATE 可変の測定開始時間と 時間幅が必要 Pre Amp. Main Amp. ADC リストモードで保存 Qw QM QS 電荷信号 デジタル信号へ変換 パルス整形・増幅

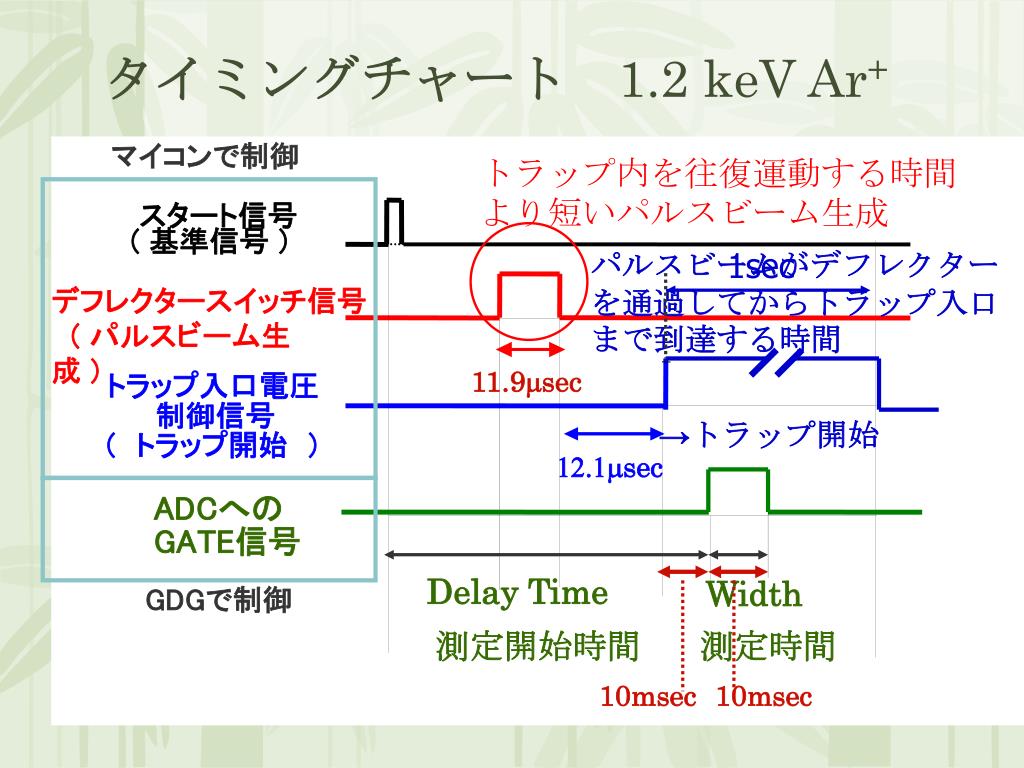

タイミングチャート 1.2 keV Ar+ マイコンで制御 トラップ内を往復運動する時間より短いパルスビーム生成 パルスビームがデフレクターを通過してからトラップ入口まで到達する時間 1sec 11.9msec →トラップ開始 12.1msec GDGで制御 Width 測定時間 10msec10msec Delay Time 測定開始時間 スタート信号 ( 基準信号 ) デフレクタースイッチ信号 ( パルスビーム生成 ) トラップ入口電圧 制御信号 ( トラップ開始 ) ADCへの GATE信号

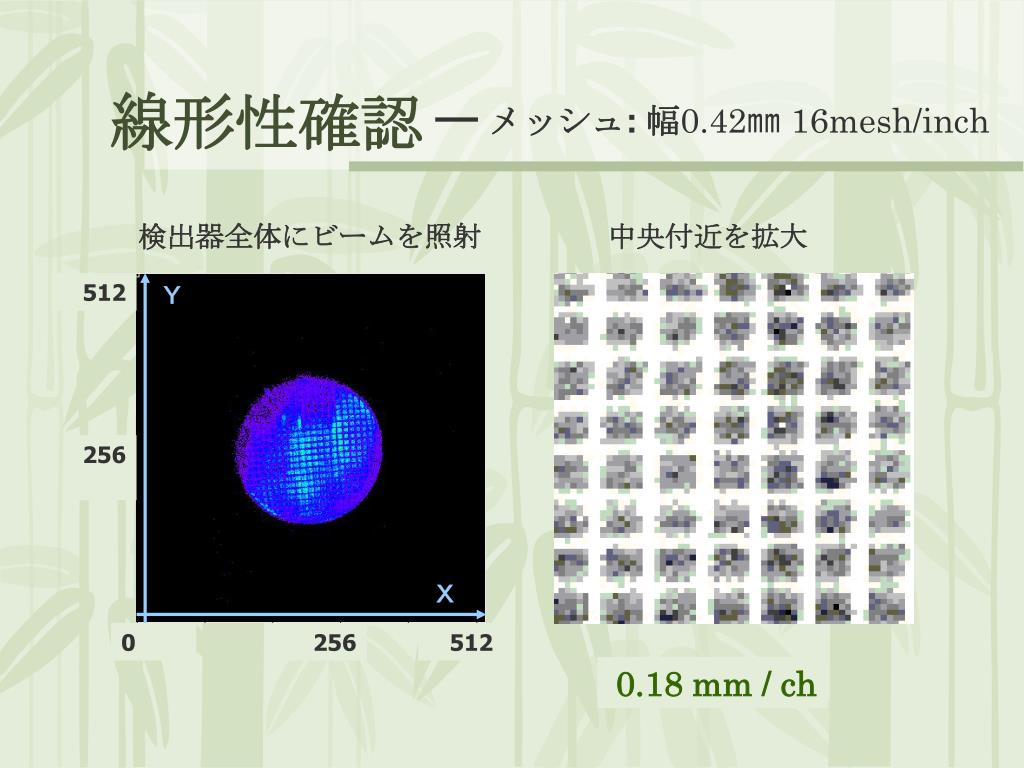

線形性確認 メッシュ: 幅0.42㎜ 16mesh/inch 検出器全体にビームを照射 中央付近を拡大 512 Y 256 X 0 256 512 0.18 mm / ch

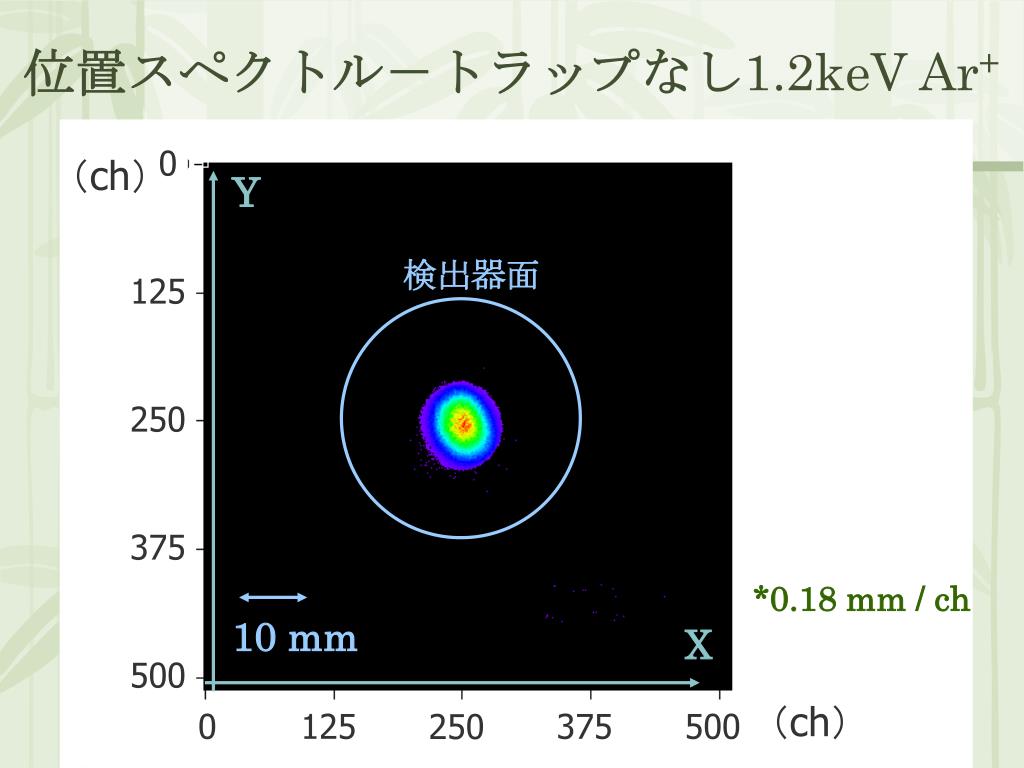

位置スペクトル-トラップなし1.2keV Ar+ 検出器面 10 mm Y 0 (ch) Y 125 250 375 *0.18 mm / ch X 500 X (ch) 0 125 250 375 500
位置スペクトル23次元表示 トラップあり 中性Ar トラップなし 1.2 keV Ar+ カウント数 Y 軸 X 軸

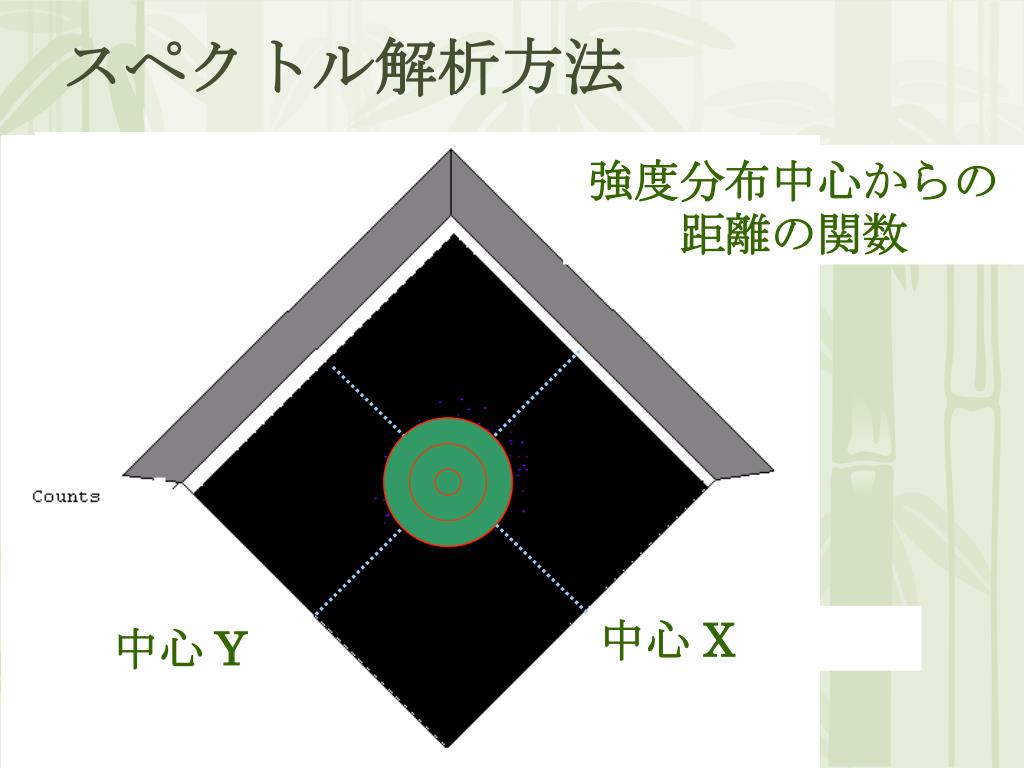

強度分布中心からの距離の関数 中心 X 中心 Y スペクトル解析方法

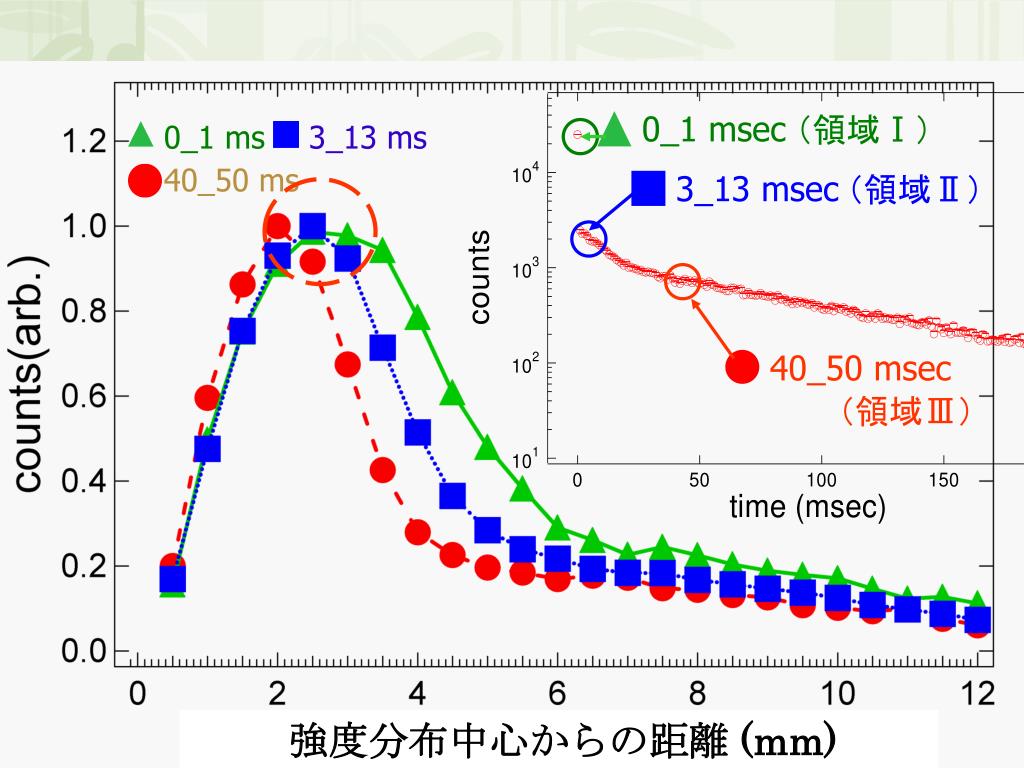

解析結果1.同心円上カウント 0_1 ms 0_1 ms 0_1 ms (領域Ⅰ) 40_50 ms (領域Ⅱ) 3_13 ms 3_13 ms (領域Ⅲ) 0_1 msec 3_13 msec 強度分布中心からの距離 (mm) 強度分布中心からの距離 (mm) 40_50 msec 強度分布中心からの距離 (mm)

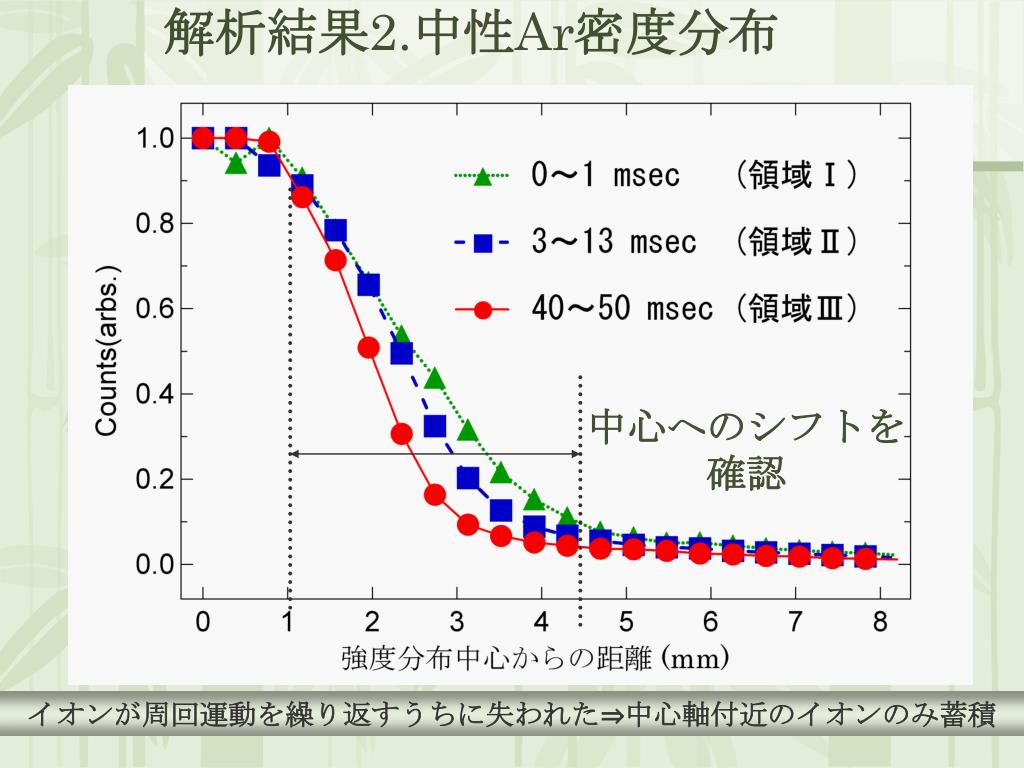

中心へのシフトを確認 解析結果2.中性Ar密度分布 イオンが周回運動を繰り返すうちに失われた⇒中心軸付近のイオンのみ蓄積

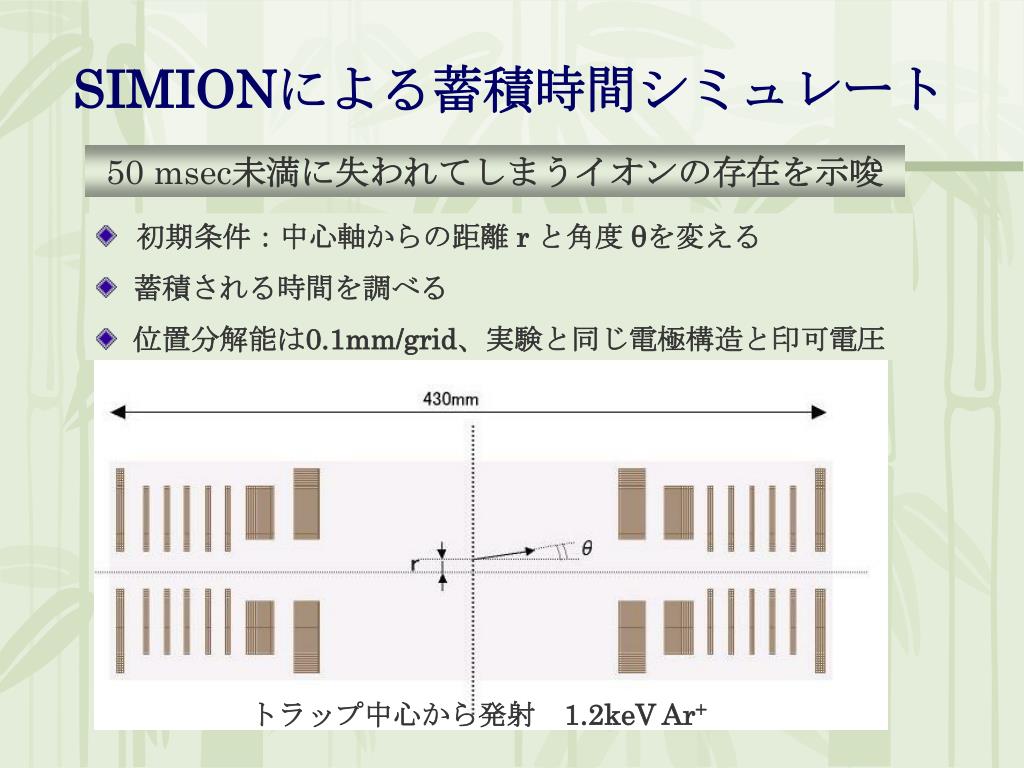

SIMIONによる蓄積時間シミュレート 50 msec未満に失われてしまうイオンの存在を示唆 初期条件:中心軸からの距離 r と角度 θを変える 蓄積される時間を調べる 位置分解能は0.1mm/grid、実験と同じ電極構造と印可電圧 トラップ中心から発射 1.2keV Ar+
シミュレーション-例1 例1.r=0.5 mm θ=0 mrad 蓄積時間100 msec以上 安定な軌道 例2.r=2.0 mm θ=0 mrad 蓄積時間100μsec未満 不安定な軌道

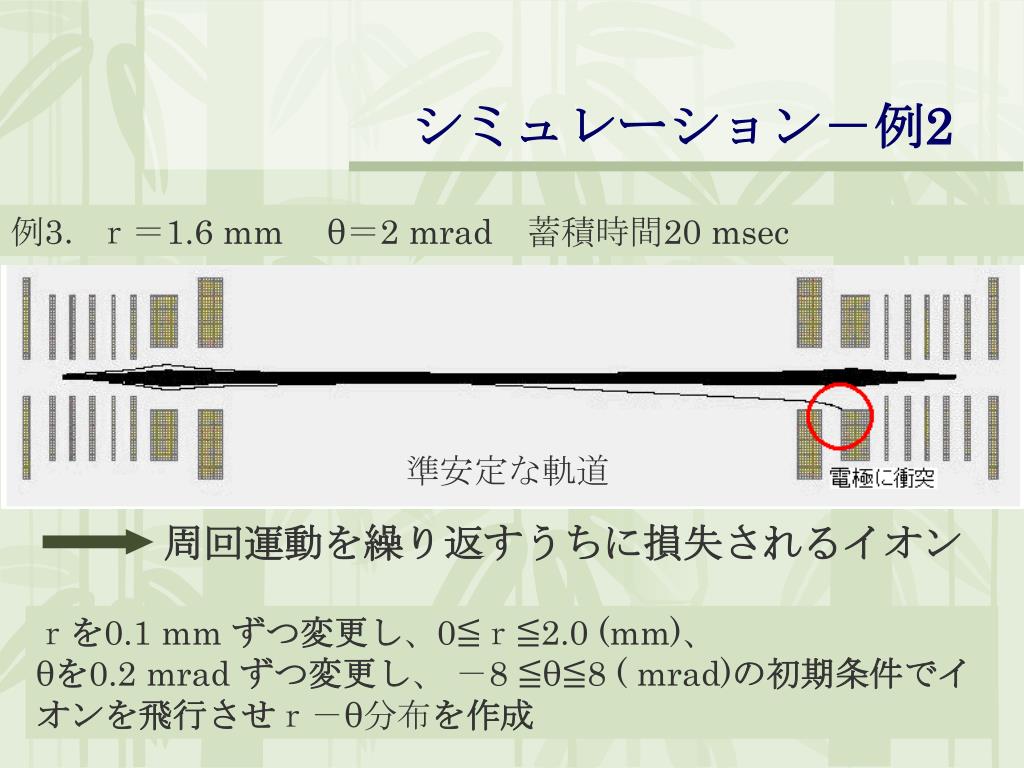

周回運動を繰り返すうちに損失されるイオン シミュレーション-例2 例3.r=1.6 mm θ=2 mrad 蓄積時間20 msec 準安定な軌道 rを0.1 mm ずつ変更し、0≦r≦2.0 (mm)、 θを0.2 mrad ずつ変更し、 -8 ≦θ≦8 ( mrad)の初期条件でイオンを飛行させr-θ分布を作成
13 msec未満で損失 50 msec未満で損失 準安定軌道 時間の経過で損失するイオンがある 不安定軌道 領域 シミュレーション結果 1 msec以上蓄積されるトラップ中心での r とθの範囲 安定軌道領域 ・r=1.5 mm、θ= 1~3 mrad 程度 ・トラップ中心から検出器までの距離は約500mm ⇒イオンは検出器中心から1.5~3.0 mm付近で検出される

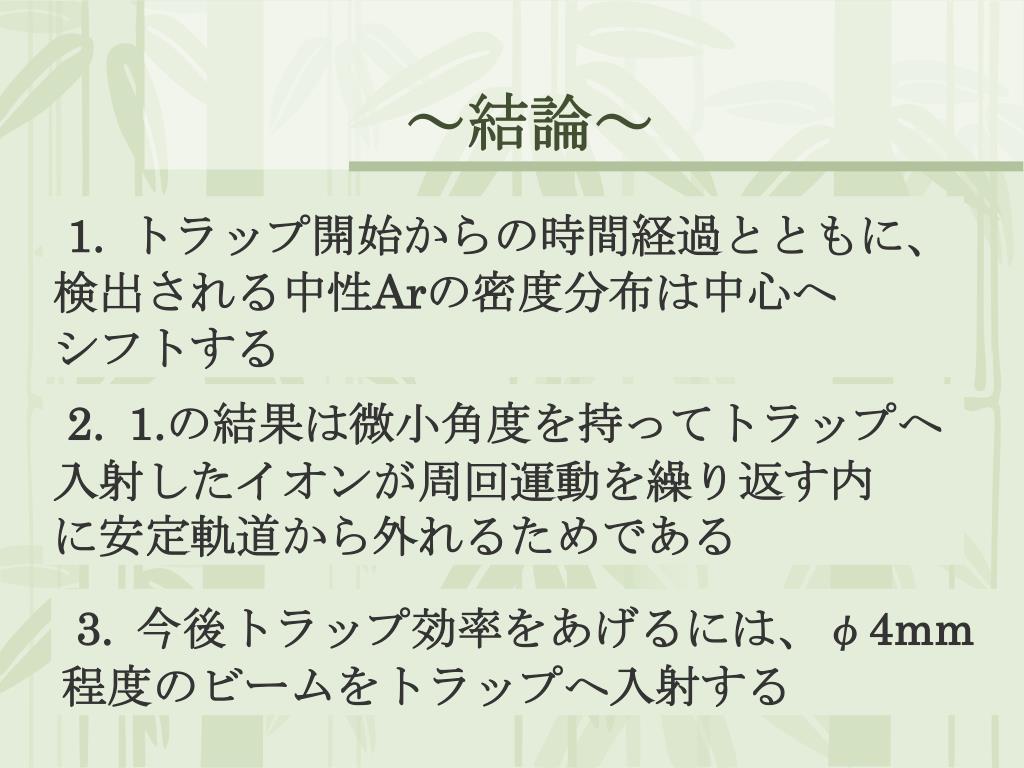

~結論~ 1.トラップ開始からの時間経過とともに、 検出される中性Arの密度分布は中心へ シフトする 2.1.の結果は微小角度を持ってトラップへ 入射したイオンが周回運動を繰り返す内 に安定軌道から外れるためである 3.今後トラップ効率をあげるには、φ4mm 程度のビームをトラップへ入射する

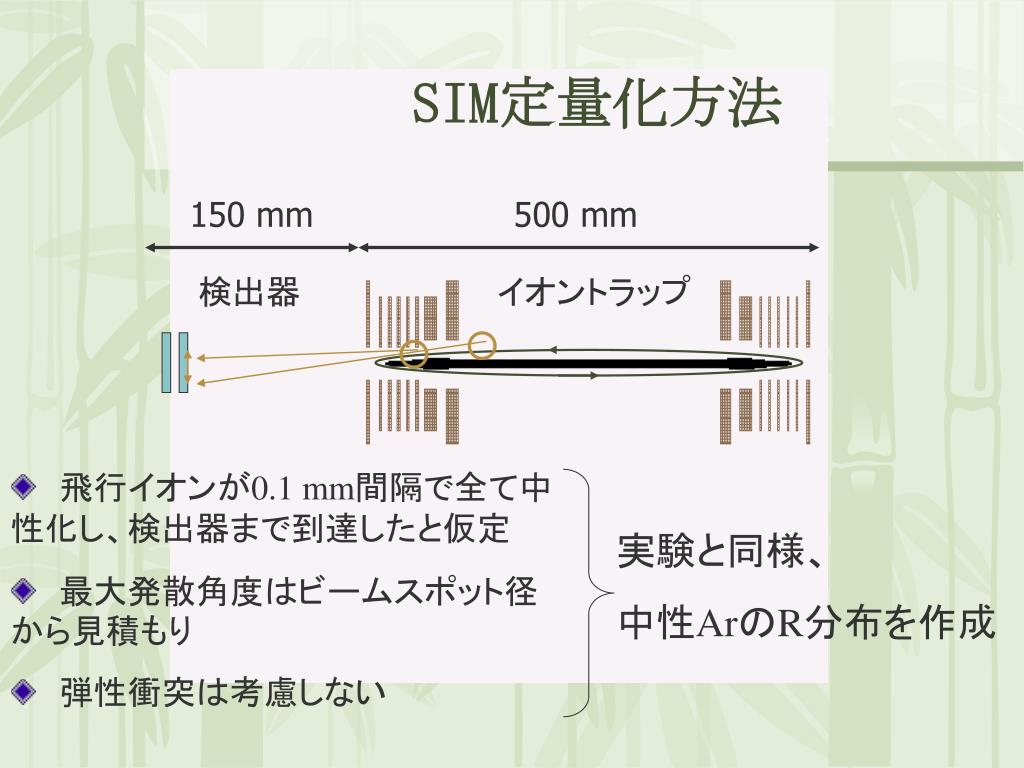

SIM定量化方法 150 mm 500 mm 検出器 イオントラップ 飛行イオンが0.1 mm間隔で全て中 性化し、検出器まで到達したと仮定 実験と同様、 中性ArのR分布を作成 最大発散角度はビームスポット径 から見積もり 弾性衝突は考慮しない

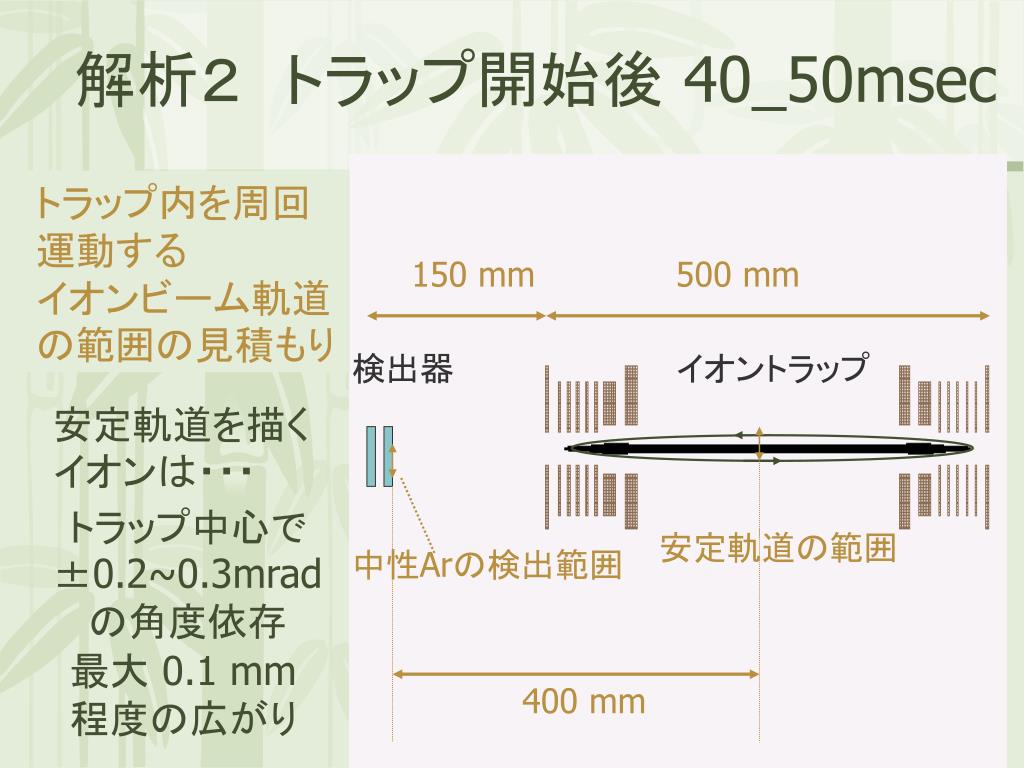

安定軌道の範囲 400 mm 解析2 トラップ開始後 40_50msec トラップ内を周回運動する イオンビーム軌道の範囲の見積もり 150 mm 500 mm 検出器 イオントラップ 安定軌道を描くイオンは・・・ トラップ中心で±0.2~0.3mradの角度依存 中性Arの検出範囲 最大 0.1 mm程度の広がり

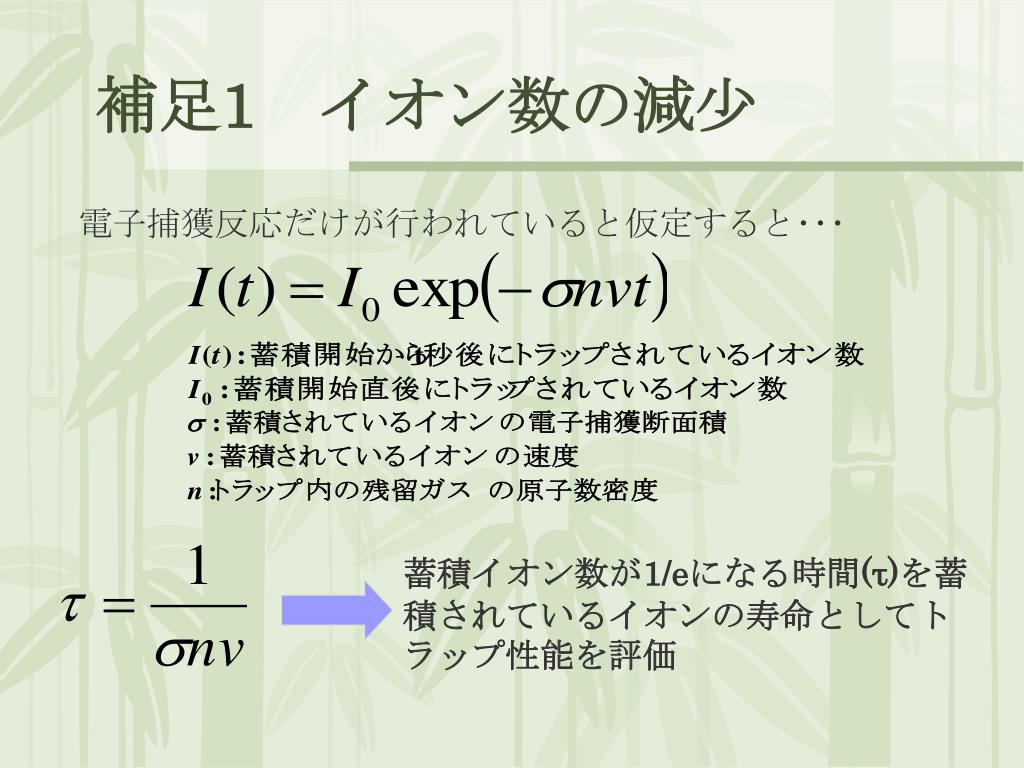

補足1 イオン数の減少 電子捕獲反応だけが行われていると仮定すると・・・ 蓄積イオン数が1/eになる時間(τ)を蓄積されているイオンの寿命としてトラップ性能を評価

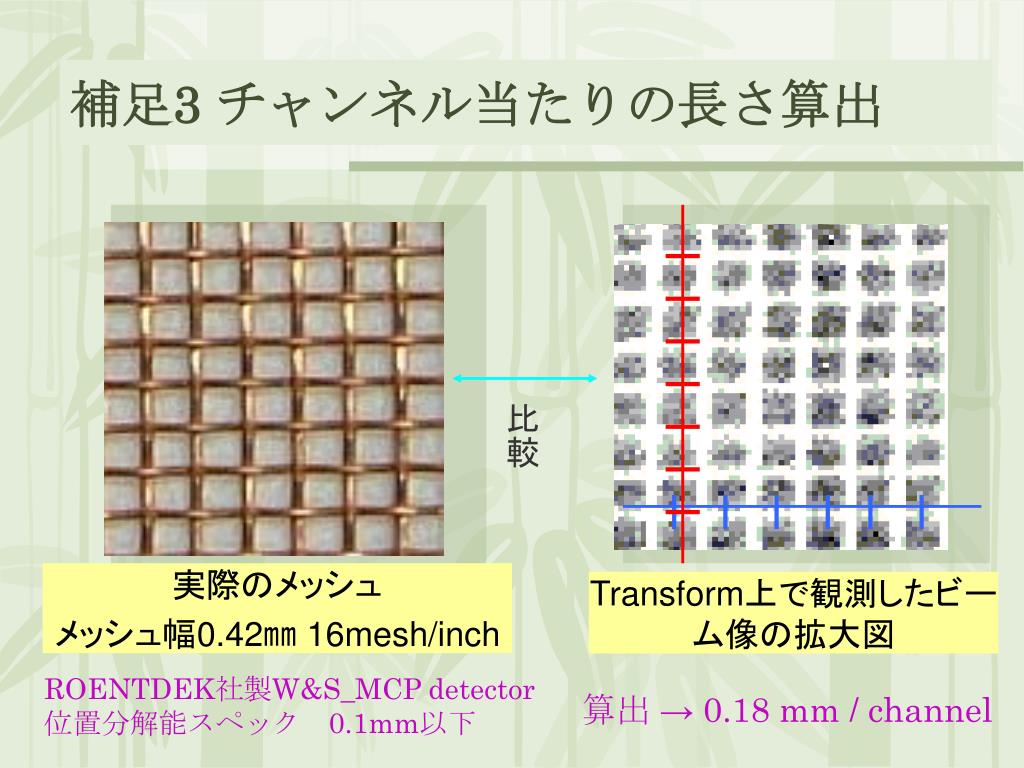

補足3 チャンネル当たりの長さ算出 比較 実際のメッシュ メッシュ幅0.42㎜ 16mesh/inch Transform上で観測したビーム像の拡大図 ROENTDEK社製W&S_MCP detector 位置分解能スペック 0.1mm以下 算出 → 0.18 mm / channel

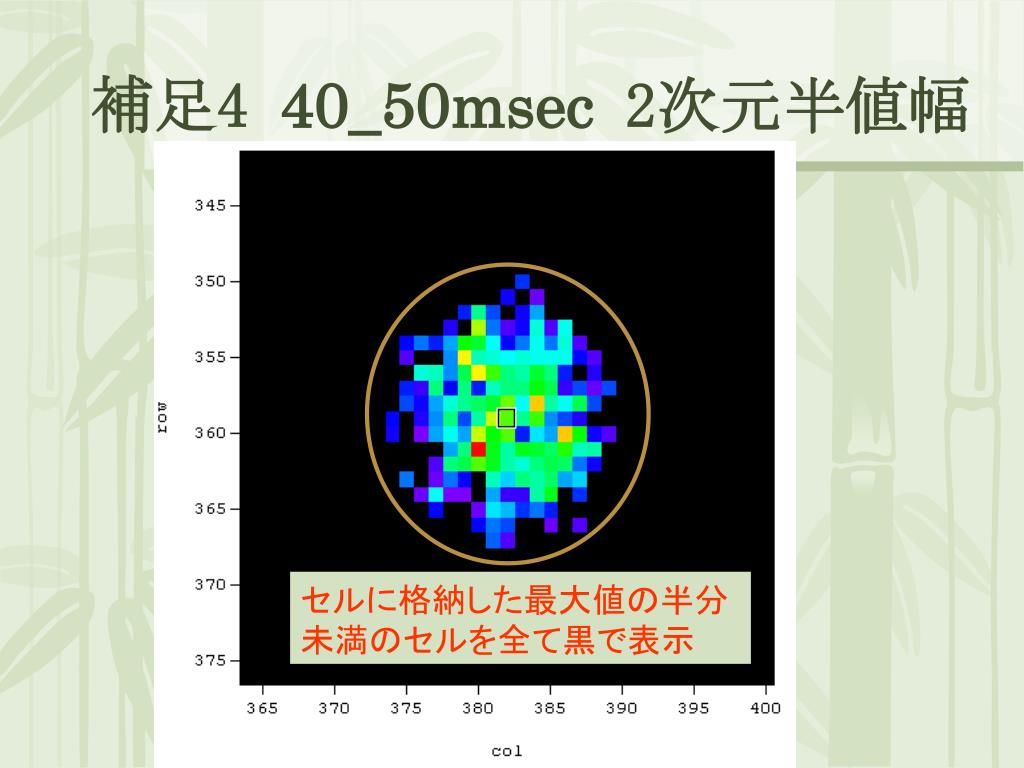

補足4 40_50msec 2次元半値幅 セルに格納した最大値の半分未満のセルを全て黒で表示

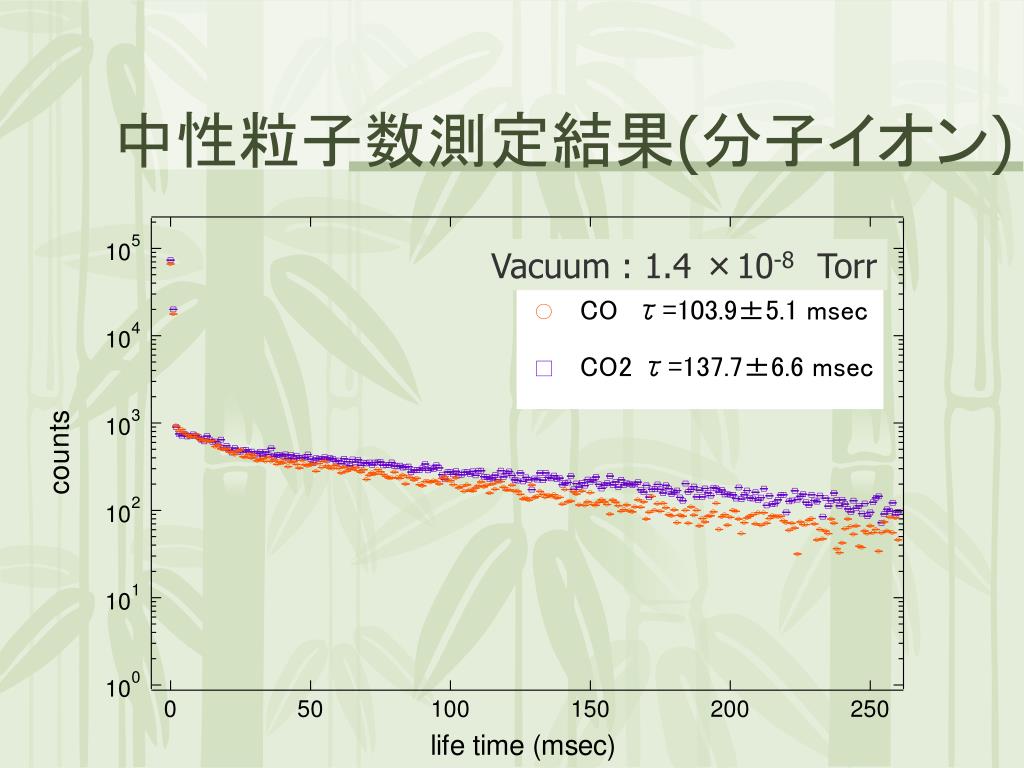

中性粒子数測定結果(分子イオン) Vacuum : 1.4 ×10-8Torr

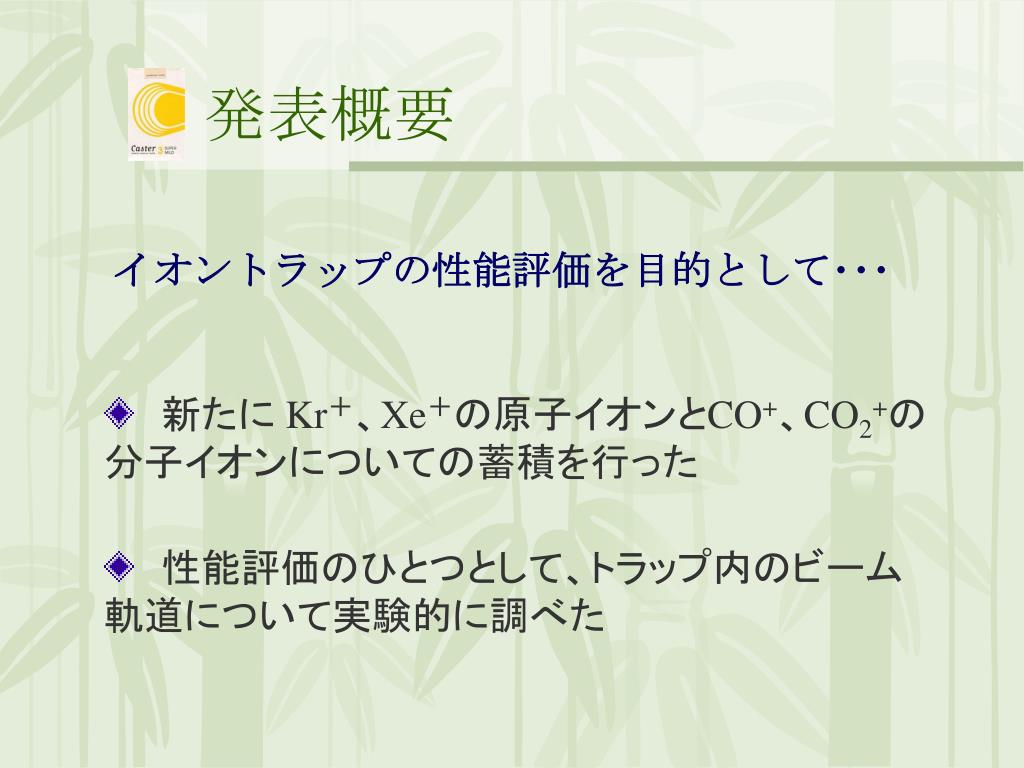

発表概要 イオントラップの性能評価を目的として・・・ 新たに Kr+、Xe+の原子イオンとCO+、CO2+の 分子イオンについての蓄積を行った 性能評価のひとつとして、トラップ内のビーム 軌道について実験的に調べた

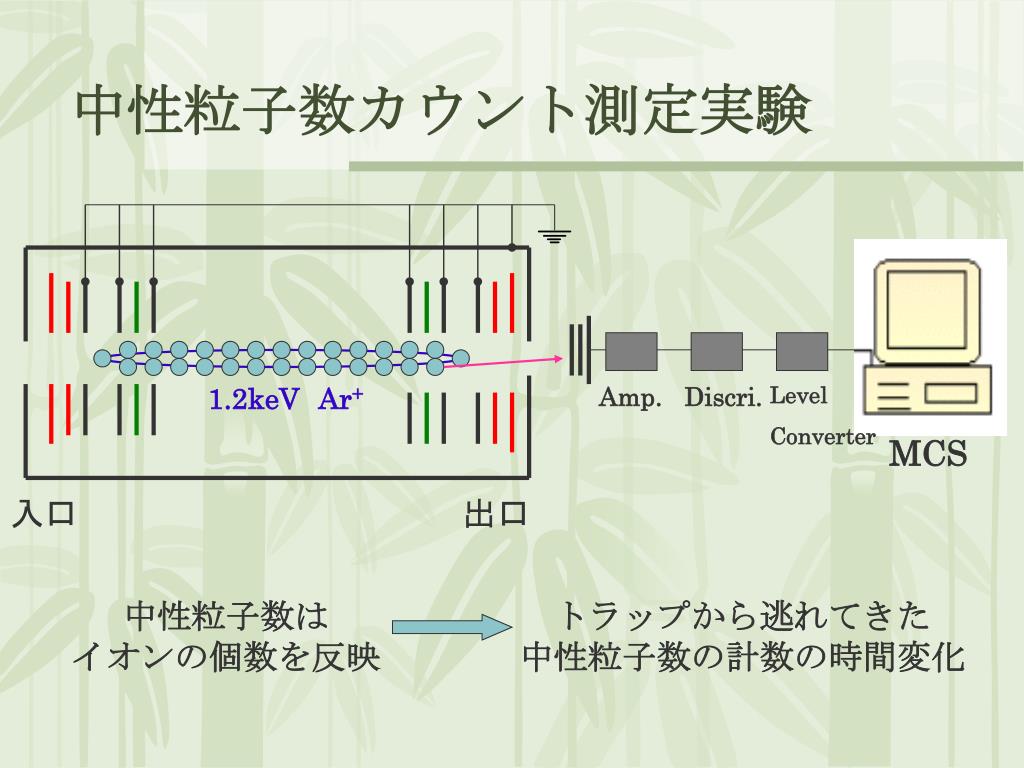

中性粒子数カウント測定実験 中性粒子数は イオンの個数を反映 トラップから逃れてきた 中性粒子数の計数の時間変化 1.2keVAr+ Amp. Discri. Level Converter MCS 入口 出口
