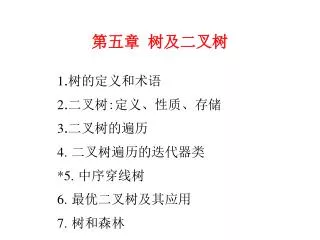

  1. 第五章 树及二叉树 1.树的定义和术语2.二叉树:定义、性质、存储 3.二叉树的遍历4.二叉树遍历的迭代器类 *5.中序穿线树6.最优二叉树及其应用7.树和森林

  2. 高度为 4 、度为 3 的树 A B C D L E F G H I 树和森林 • 树：n > 0 个结点的集合，根+其余结点分为 m >= 0 个集合，每一个集合本身又是一棵树（子树） • 结点的度：该结点的子树数目 • 树的度：树中各结点度数的最大值 • 叶子、父结点、儿子结点、兄弟结点 • 祖先结点：从根结点到该结点的路径上所有结点 • 层次、高度：根为1, 依次往下数 • 有序树：规定所有结点的儿子结点次序，否则为无序树 • 森林：m >= 0 棵互不相交树的集合 其它表示方法： 1. ( A(B(L,E),C(F),D(G(I),H)) 2. 类似于书籍的目录表示法。 高度定义为层数或层数－1，都可以；本书定义为层数。

  3. 树和森林 ADT 5.1: 树的ADT 数据及关系: 具有相同数据类型的数据元素或结点的有限集合。树T的二元组形式为： T＝（D，R） 其中D为树T中结点的集合，R为树中结点之间关系的集合。 D＝{Root}∪DF 其中，Root为树T的根结点，DF为树T的根Root的子树集合。 R＝{<Root，ri>，i＝1，2，…，m} 其中，ri是树T的根结点Root的子树Ti的根结点。 操作: Constructor： 前提：已知根结点的数据元素之值。 结果：创建一棵树。 Getroot: 前提：已知一棵树。. 结果：得到树的根结点。 FirstChild： 前提：已知树中的某一指定结点p。 结果：得到结点p 的第一个儿子结点。 NextChild： 前提：已知树中的某一指定结点p 和它的一个儿子结点u。 结果：得到结点p 的儿子结点u 的下一个兄弟结点v。

  4. B 例： 二叉树 C L D F E 例：结点总数为 3 时的所有二叉树的树的形状 二叉树的定义 • 空或有一个根，根有左子树、右子树；而左右子树本身又是二叉树。 • 和树的区别：可为空 • 左右子树有序，不可颠倒

  5. A • 性质2：高度为 k 的二叉树至多有2 k- 1 个结点 C • 证：利用性质 1 ，将第 1 层至第 k 层的最多的结点数进行相加： • 1 + 2 + 22 + ………… + 2k-2 + 2k-1 = 2k - 1 L E F 二叉树的性质 • 性质1：在二叉树的第 i 层上至多有 2 i-1个结点 1层：结点个数 21-1=20个 2层：结点个数 22-1=21个 3层：结点个数 23-1=22个 A C L D B E F • 证：k = 1 时成立，设 k = i-1 时成立 则当 k = i 时在二叉树的第 i 层上至多有 • 2 i-1-1 * 2 = 2 i-1 个结点 • 性质3：二叉树的叶子结点数 n0 等于度为 2 的结点数n2 + 1 • 证：设度为 1 的结点数为 n1，树枝的总数为 B 则：B = n-1=n0+n1+n2-1 • 又 B = n1+2×n2； 原命题得证。

  6. 满二叉树: • 每层结点 • 数最多 A A C C L L B E F D B E F D P Q R S U V W X P Q R S U 完全二叉树 • 完全二叉树: • 1、满二叉树 • 2、从满二叉树最底层从右向左依次去掉若干结点形成的 • 性质4：具有 n 个结点的完全二叉树高度为 log2n + 1 • 证：根据性质 2 和完全二叉树的定义：设其高度为 k • 2k-1-1< n <= 2k -1 • 2k-1 < n + 1 <= 2k • 2k-1 <= n < 2k • 故：k-1 <= log2n < k ; 原命题得证。

  7. 完全二叉树 • 性质5：对一棵有 n 个结点的完全二叉树按照从第一层（根所在的层次〕到最后一层，并且 • 每一层都按照从左到右的次序进行编号。根结点的编号为 1，最后一个结点的编号 • 为 n。 • 1：对任何一个编号为 i 的结点而言，它的左儿子的编号为 2i( 若 2i <= n) ,而右儿子的 编号为 2i+1(若 2i +1 <= n)。 • 2：对任何一个编号为 j 的结点而言，它的父亲结点的的编号为 j/2 。根结点无父结 点。 • 证：对编号归纳 A 1 C L 3 2 B E F D 4 6 7 5 P Q R S U 8 10 11 12 9

  8. data left right A 1 -1 B 9 2 C 5 3 D 6 -1 E -1 -1 F -1 -1 G 8 7 H -1 -1 I -1 -1 L -1 4 0 1 2 3 4 5 6 7 8 9 A B C L D F E G I H 二叉树的顺序存储 • 一般情况： • 应用范围：适用于二叉树上的结点个数已知，或不支持动态存储分配的高级语言。

  9. 二叉树的顺序存储 • 特殊情况：完全二叉树 data left right 0 1 2 3 4 5 6 7 8 9 10 0 1 2 3 4 5 6 7 8 9 A 2 3 B 4 5 C 6 7 D 8 9 E 10 0 F 0 0 G 0 0 H 0 0 I 0 0 L 0 0 A B C D E F G H I A B C D E F G H I L L • 应用范围：适用于完全二叉树，且结点个数已知。

  10. 二叉树的顺序存储 • 特殊情况：若不是完全二叉树，许多数据场为空，不合算。如下例所示： • 考虑浪费空间最多的情况，是一种什么情况？ 浪费 2^k - 1 – k 个单元 0 1 2 3 4 5 6 7 8 9 A B ∧ D ∧ ∧ ∧ H I A B D H I

  11. A B C L D F E G I H 二叉树的链接存储 • 仅定义结点的类型即可。结点之间的关系通过指针实现。 标准形式：（二叉链表） data left right 广义标准形式：（三叉链表） data left right Parent

  12. A A B C B C ∧ ∧ D E ∧ D /\ E G F ∧ F ∧ ∧ G ∧ 二叉树的链接存储 • 例：

  13. 二叉树的ADT template <class Type> class BinaryTree; // 二叉树类BinaryTree 的向前说明 template <class Type> class BinaryNode { friend class BinaryTree < Type>; public: BinaryNode ( ) : left(NULL), right(NULL) { } // 二叉树结点的构造函数。 BinaryNode ( Type item, BinaryNode < Type> * L = NULL, BinaryNode < Type> * R = NULL ): data(item),left(L), right( R) { } ～BinaryNode ( ) { } TypeGetData ( ) const { return data;} // 得到二叉树结点的数据值。 BinaryNode<Type> * GetLeft( ) const { return left;} //得到二叉树结点的左儿子地址。 inaryNode<Type> * GetRight( ) const { return right; } //得到二叉树结点的左儿子地址。 void SetData( const Type & item ) { data = item; } // 设置二叉树结点的数据值。 void SetLeft(BinaryNode < Type> * L ) { left = L; } // 设置二叉树结点的左儿子地址。 void SetRight(BinaryNode < Type> * R ) { right = R; } // 设置二叉树结点的右儿子地址。

  14. 二叉树的ADT template <class Type> class BinaryTree; // 二叉树类BinaryTree 的向前说明 template <class Type> class BinaryNode { friend class BinaryTree < Type>; public: void PrintPreOrder( ) const; // 按前序打印二叉树的结点的数据值。 void PrintPostOrder( ) const; // 按后序打印二叉树的结点的数据值。 void PrintInOrder( ) const; // 按中序打印二叉树的结点的数据值。 BinaryNode<Type> * Duplicate( ) const; // 复制以本结点为根的子树。 private: BinaryNode < Type> * left , * right ; // 结点的左、右儿子的地址 Type data; // 结点的数据信息 };

  15. 二叉树的ADT template <class Type>class BinaryTree { public: BinaryTree( ) : root( NULL) { } // 构造空二叉树 BinaryTree ( const Type & value ) { root = new BinaryNode<Type> ( value ); } ~BinaryTree ( ) { DelTree ( root ); } int IsEmpty ( ) const { return root == NULL; } // 二叉树为空，返回非0，否则为0。 const BinaryNode<Type> * Getroot( )const { return root; } int MakeEmpty ( ) { DelTree( root); root == NULL; } // 使二叉树为空。 const BinaryTree<Type> & operator = ( const BinaryTree<Type> & T); private: BinaryNode<Type> * root; // 二叉树的根结点。 BinaryTree( const BinaryTree<Type> & ); void DelTree( BinaryNode<Type> * T ); }; template <class Type> const BinaryTree<Type> & BinaryTree<Type> :: operator = ( const BinaryTree<Type> & T ) { if ( this != &T ) { DelTree(root); // 其具体实现，见程序5.1。 if ( T.root != NULL ) root = T.root->Duplicate( ); } }

  16. 二叉树的ADT • ·二叉树的 ADT：求二叉树的结点个数和高度以及删除一棵二叉树。 template <class Type> Type Max( const Type u, const Type v ) { if ( u > v ) return u; else return v;} template <class Type> int BinaryNode < Type> :: Size ( const BinaryNode <Type> * T ) const { // 得到以T 为根的二叉树或子树的结点个数。 if ( T == NULL ) return 0; else return 1 + Size( T->left ) + Size( T->right); } template <class Type> int BinaryNode < Type> :: Height ( const BinaryNode < Type> * T ) const { // 得到以T 为根的二叉树的高度。 if ( T == NULL ) return 0; else return 1 + Max( Height( T->left ),Height( T->right)); }

  17. 二叉树的ADT • ·二叉树的 ADT：求二叉树的结点个数和高度以及删除一棵二叉树。 template <class Type> void BinaryTree<Type> :: DelTree ( BinaryNode < Type> * T ) { // 删除以T 为根的二叉树的所有结点。 if ( T != NULL ) { DelTree( T->left); DelTree( T->right); delete T; } }

  18. A A L R L C L C L D B E R D B E R W L W R X X 二叉树遍历 • 设 N 代表根节点，L 代表左子树，R 代表右子树。 • a. 前序（或先序）：如果二叉树为空，则操作为空：否则访问根结点；前序遍历左子树； • 前序遍历右子树。记为：NLR。 • b. 中序： 如果二叉树为空，则操作为空：否则中序遍历左子树；访问根结点； • 中序遍历右子树。记为：LNR。 • c. 后序： 如果二叉树为空，则操作为空：否则后序遍历左子树；后序遍历右子 • 树；访问根结点。记为：LRN。 前序：A、L、B、E、 C、D、W、X 中序：B、L、E、A、 C、W、X、D 后序：B、E、L、X、 W、D、C、A

  19. 二叉树遍历 • a. 前序分析：结点的左儿子、左孙子、左后代、…… 将连续输出。结点的右儿子将在结点、结点的左 子树全部输出之后才输出。 • b. 中序分析：最先输出的结点是根结点的最左的左后代。将二叉树中的结点投影到水平轴线上，则得到 中序遍历的序列。 • c. 后序分析：根结点（或子树的根结点）将在它的左、右子树的结点输出之后。因此，根结点（或子树 的根结点）在后序序列中的序号等于它的左右子树的结点个数 ＋左右子树中的最先被访问 的结点的序号。注意，结点、右父亲、右祖父、…… 将连续输出。 A A 前序：A、L、B、E、C、D、W、X L C 中序：B、L、E、A、C、W、X、D L C 后序：B、E、L、X、W、D、C、A B E D D B E W W X X B L E A C W X D

  20. 二叉树遍历的迭代器类 • 二叉树的迭代器：Tree Iterator ADT 5.3: 二叉树的迭代器类。 template <class Type> class TreeIterator { public: TreeIterator( const BinaryTree < Type > & BT ) : T( BT ), current( NULL) { } virtual ~TreeIterator ( ) { } virtual void First ( ) = 0; // 第一个被访问的结点地址送current virtual void operator ++ ( ) = 0; // 下一个被访问的结点地址送current int operator + ( )const{ return current != NULL;}//当前结点为空吗，非空返回True const Type & operator ( ) ( ) const; // 返回当前结点指针current 所指向的结点的数据值。 protected: const BinaryTree<Type > & T; const BinaryNode<Type > * current; // 指向当前结点的指针。 private: TreeIterator( const TreeIterator& ) { } const TreeIterator & operator = ( const TreeIterator& ); }; template <class Type> const Type&TreeIterator<Type> :: operator ( ) ( ) const { Exception( current == NULL, “This node is NULL!” ); return current->GetData( ); }

  21. 非递归前序遍历 • 前序的程序实现（非递归）： • 1、根结点进栈 • 2、结点出栈，被访问 • 3、结点的右、左儿子（非空）进栈 • 4、反复执行 2、3 ，至栈空为止。 e.g: 前序：A、L、B、E、C、D A L C D B E D出栈访问后，栈空结束 C、L 进栈 E、B 进栈 A进栈 A出栈访问 L出栈访问 B出栈访问 E出栈访问 C出栈访问 D进栈 <B> <L> <E> <E> <A> <C> <C> <C> <C> <C> <D> 分析：p的前序的直接后继q: 1、p有左儿子，则q=该左儿子； 2、p无左儿子，有右儿子，则q=该右儿子； 3、 p无左儿子、右儿子 ，搜索其祖先结点的右儿子送q。找不到结束。

  22. 前序遍历的迭代器 • 遍历二叉树：Tree Iterator ：前序的实现。 template <class Type> class Preorder : public TreeIterator < Type > { public: Preorder( const BinaryTree < Type > & R ); ~Preorder( ) { } void First( ); void operator ++ ( ); void Preorder_NLR ( ); protected: Stack < const BinaryNode<Type > * > s; }; template <class Type> Preorder<Type> ::Preorder( const BinaryTree <Type> & R ) : TreeIterator<Type >( R ) { s.Push( T.Getroot( ) ); } template <class Type> void Preorder <Type> ::First ( ) { s.MakeEmpty ( ); if ( T.Getroot( ) ) s.Push( T.Getroot( ) ); operator ++( ); } //堆栈清空。若二叉树T非空，则根结点进栈，并得到当前结点。

  23. 前序遍历的迭代器 • 遍历二叉树：Tree Iterator ：前序的实现。 template <class Type> void Preorder <Type> :: operator ++ ( ) { if ( s.IsEmpty() ) { if ( current == NULL ) { cerr << “Advanced past end ” << endl; exit( 1 ) }; current = NULL; return; } current = s.Top( ); s.Pop( ); // 得到当前结点的地址，并进行出栈操作。 if ( current ->GetRight ( ) != NULL ) s.Push( current->GetRight( ) ); //非空右儿子进栈。 if ( current ->GetLeft ( ) != NULL ) s.Push( current->GetLeft( ) ); //非空左儿子进栈。 } template <class Type> void Preorder < Type > :: Preorder_NLR ( ) { First( ); // 将当前指针current 指向根结点。 while( operator +( ) ) { // 当前指针current 非空时继续执行。 cout << operator()() << endl; // 输出当前结点的数据场之值。 operator ++( ); // 使前序次序下的下一个结点成为当前结点。 } }

  24. 非递归后序遍历 • 遍历二叉树：设根结点初始时非空 • 后序算法：1、结点（初始时为根）进栈（标志0），沿左指针查找左儿子（标志1） • 2、左儿子非空，返回1。 • 3、退栈。若为标志1转 4 ，否则标志 2，转 5。 • 4、进栈转向右子树（标志2），如右儿子非空，则转向 1；空转向 3。 • 5、访问该结点，返回 3 • 6、反复 1 到 5 ，至栈空为止。 A e.g: 后序：E、L、D、C、A L C D E 分析：1、二叉树最先被访问的结点是二叉树中最左方的叶子。 2、p的后序的直接后继q: 1、p是父结点的右儿子，则q=该父结点。2、p是父结点的左 儿子，如果有右子树，则q=该右子树中最左的叶子。如果，无右子树，q=父结点。 3、p无父结点，那么q == NULL。

  25. <B> <C> <B> <E> <B> <C> <B> <E> <D> <C> <B> <D> <E> <C> <B> <D> <C> <C> 1 2 2 0 1 2 2 0 1 2 2 1 1 0 1 2 1 0 <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> <A> 2 1 1 2 1 1 1 1 0 2 1 2 2 2 2 非递归后序遍历 • 后序遍历时的实现实例；注意堆栈中保存的是当前结点的祖先。 A (1) (2) (3) (4) (5) B C (6) (7) (8) (9) (10) D E (11) (12) (13) (14) (15)

  26. 后序遍历的迭代器 • 遍历二叉树：Tree Iterator 后序的实现 template <class Type> struct StNode { const BinaryNode<Type > * Node; int TimesPop; StNode( const BinaryNode<Type > * N = NULL ): Node(N), TimesPop(0) { } }; template <class Type> class Postorder : public TreeIterator < Type > { public: Postorder( const BinaryTree < Type > & R ); ~Postorder( ) { } void First( ); // 后序遍历时的第一个结点的地址。 void operator ++ ( ); // 后序遍历时的下一个结点的地址。 protected: Stack < StNode<Type> > s; }; template <class Type> Postorder<Type> ::Postorder(const BinaryTree<Type> & R) : TreeIterator<Type> (R) { s.Push( StNode<Type>( T.Getroot( ) ) ); } template <class Type> void Postorder <Type> ::First ( ) { // 得到第一个访问的结点地址 s.MakeEmpty ( ); if ( T.Getroot( ) ) s.push ( StNode<Type>( T.Getroot( ) ); operator ++ ( ); } // 根结点地址及标志0 进栈，去寻找第一个被访问的最左方的叶子。

  27. 后序遍历的迭代器 • 遍历二叉树：Tree Iterator 后序的实现 template <class Type> void Postorder <Type>:: operator ++ ( ) { if ( s.IsEmpty() ){ // 当栈空且current 也为空时，遍历结束。 if ( current == NULL ) { cerr << “Advanced past end ” << endl; exit( 1 ); } current = NULL; return; } // 置当前指针为空，结束。 StNode<Type> Cnode; for ( ; ; ) { Cnode = s.Top( ); s.Pop( ); if ( ++ Cnode.TimePop == 3 ) { current = Cnode.Node; return; } //其左右子树处理完毕,该结点可访问。 s.Push( Cnode ); if ( Cnode. TimesPop == 1 ) // 转向访问左子树。 { if ( Cnode.Node -> GetLeft ( ) != NULL ) // 有左儿子，进栈。 s.Push(StNode<Type>( Cnode.Node -> GetLeft ( ) ) ); } else { // Cnode.TimePop == 2 访左结束，转向访问右子树。 if ( Cnode.Node -> GetRight ( ) != NULL ) s.Push(StNode<Type>( Cnode.Node -> GetRight ( ) ) ); } } }

  28. 非递归中序遍历 • 中序的程序实现： • 1、结点（初始时是根结点）进栈，沿左指针查找左儿子。 • 2、若有左儿子，返回第一步。 • 3、若无左儿子，判栈空？空则结束。非空，栈顶结点出栈 • 访问。转向右子树，返回1。 中序：B、L、E、A、C、W、X、D e.g: A 分析：1、二叉树最先被访问的结点是二叉树中最左方的 的左后代。 2、p的中序的直接后继q: 1、p有右子树，则q=p 的右子树的最左方的左后代。 2、p无右子树，如p是父结点的左儿子，则q=该 父结点。 3、p无右子树，如p是父结点的右儿子 则以p 的父结点为根的子树访问完毕。如该子树为其祖 先结点的左子树，那么q=其根。否则，继续寻 找，找不到结束。 L C D B E W X

  29. 中序遍历的迭代器 程序 5.5: 中序遍历迭代器类 template <class Type> class Inorder : public Postorder < Type > { public: Inorder( const BinaryTree < Type > & R ) : Postorder<Type>(R) { } void operator ++ ( ); // 中序时的下一个结点的地址。 }; template <class Type> void Inorder<Type>:: operator ++ ( ) { if ( s.IsEmpty() ){ // 当栈空且current 也为空时，遍历结束。 if ( current == NULL ) {cerr<< “Advanced past end ”<<endl;exit(1);} Cnode = NULL; return; } // 置当前指针为空，结束。 StNode<Type> Cnode; for ( ; ; ) { current = s.Top( ); s.Pop( ); if ( ++Cnode. TimesPop == 2 ) // 其左子树处理完毕,该结点可访问。 { current = Cnode.Node; if ( Cnode.Node -> GetRight ( ) != NULL ) // 有右儿子，进栈。 s.Push(StNode<Type>( Cnode.Node->GetRight() ) );return; } s.Push( Cnode); if ( Cnode.Node -> GetLeft ( ) != NULL ) s.Push(StNode<Type>( Cnode.Node->GetLeft() ) ); } }

  30. A L C A D B E L C W D B E X W X 中序穿线树 • 为什么采用中序穿线树：二叉树中的空指针场多达 n + 1 个。 • 简单证明：设二叉树中结点的总数为 n，度为 2 的结点总数为 n2 。空指针场用 方框代表。增加了方 • 框结点的二叉树称之为扩展二叉树。在该二叉树之中，原来的 n 个结点全部成为度为 2 的结 • 点，方框结点成为叶子。根据二叉树的性质 3 ，原命题得证。 e.g: n = 8 的二叉树 扩展二叉树 • 怎样利用这 n + 1 个空指针场？ • 中序穿线树 • 后序穿线树

  31. 中序穿线树的链接存储 • · • 中序穿线树（中序中序穿线树）的实现： • 在二叉树的结点的标准形式中，增加两个标志域，用于区别是否是穿线。如下所 • 示: ( 注意：在顺序存储一颗二叉树时，可不必使用额外的空间；见下页） • 其中 data 为数据场，leftThread = 0 时，leftchild 场指向本结点的真正的左儿子 • leftThread = 1 时，leftchild 场指向本结点的按中序遍历序列的前驱结点(穿线) • rightThread = 0 时，rightchild 场指向本结点的真正的右儿子 • rightThread = 1 时，rightchild 场指向本结点的按中序遍历序列的后继结点(穿线) leftchild leftThread data rightThread rightright e.g: n = 6 的二叉树 无前驱结点 无后继结点 A A 中序穿线树 L C L C D D B E B E

  32. 中序穿线树的链接存储 • · • 中序穿线树中的结点的数据结构： Root: 根结点指针 无前驱结点 无后继结点 A 0 A 0 表示 L C D 0 L 0 1 C 0 B E 1:穿线 0:实际儿子 1 B 1 1 E 1 1 D 1 ∧ ∧

  33. data left right 0 A 1 A 2 5 C L 空 空 L 3 4 2 3 B 0 -2 B E D 4 E -2 -1 5 C 0 6 W 6 D 7 0 W -5 8 7 X X -7 -6 8 中序穿线树的顺序存储 • 中序穿线树的结点的顺序存储结构：

  34. 中序穿线树的中序遍历 • 在中序穿线树上进行中序遍历、不用堆栈的的算法及程序要点： • 1、最先输出最左的左后代结点 • 2、结点无右儿子，则该结点的中序的后继结点，由右儿子的指针场给出。但要注意以下情况： • 3、结点有右儿子，则该结点的中序的后继结点，是它的右子树中的最左的左后代结点。 • 4、最先输出的结点无前驱结点，最后输出的结点无后继结点。 无前驱结点 无后继结点 L A E B L C A D B E 指向当前结点 D 指向后继结点

  35. 中序穿线树的中序遍历 • · 中序穿线树遍历的实现算法。 template <class Type> int InorderThreadTree<Type> :: First ( ) { current = root; if ( !current ) return current;//为0是中序穿线二叉树空的标志。 while( arr[current].left >0 ) current = arr[current].left; return current; // 在中序次序下第一个被访问的结点的下标地址。 } template <class Type> int InorderThreadTree<Type> :: Next ( ) { aftcurrent = arr[current].right; if ( aftcurrent <= 0 ) { current = - aftcurrent; return current; } // 为0是中序遍历结束的标志，否则是中序次序下的下一个结点的地址。 while( arr[aftcurrent].left > 0 ) aftcurrent = arr[aftcurrent].left; current = aftcurrent; return current; //在中序次序下的下一个被访问的结点的地址。 } template <class Type> void InorderThreadTree<Type> :: Inorder ( ) { int p = First( ); while( p != 0 ) { cout << arr[p].data << endl; p = Next( ); } return; } root A L C D B E 无后继结点

  36. 中序穿线树 • · 中序穿线树在中序穿线树上插入新的结点的操作 • 本书中建立的实际上是中序穿线二叉排序树，所以新插入结点时必须寻找他的插入位置，即其父结点。考虑新插入的结点为父结点的右儿子的情况。新插入的结点为父结点的左儿子的情况，类似。 E E Q A U C 122 S D B D 250 99 新插入结点 D 作为叶子结点，其父结点的右儿子指针场应为非正数。 新插入结点 D 作为叶子结点，其父结点的左儿子指针场应为非正数。 300 200 110 E E Q A 105 230 U C 216 S B D D

  37. 中序穿线树 template <class Type> Istream & operator >> (istream & in, InorderThreadTree<Type> & x){ int size, j, k = 2;Type ele; cout << “Enter size of your InorderThreadTree array! ” << endl; in >> size; if (size > x.MaxSize ) { cout << “Error: out of spaces!”; return in; } cout << “ Enter data of every element one by one!” << endl; in >> ele; if (ele == x.flag) { cout << “Input data end!” << endl; return in; } x.arr[1].setdata (ele); x.root = 1; // 根结点单独生成。 while ( in >> ele, ele != x.flag) { j = x.root; x.arr[k].setdata (ele); while(1 ) { if ( x.arr[k].data < x.arr[j].data ) if ( x.arr[j].left > 0) j = x.arr[j].left; else {x.arr[k].left = x.arr[j].left; x.arr[k].right = -j; x.arr[j].left= k; break; } // 新结点k 插入后为结点j 的左儿子，是叶子。 else if ( x.arr[j].right > 0) j = x.arr[j].right; else {x.arr[k].right = x.arr[j].right; x.arr[k].left = -j; x.arr[j].right= k; break; } // 新结点k 插入后为结点j 的右儿子，是叶子。 } k++; } return in; }

  38. 最优二叉树 • 路径长度：结点之间的树枝的总数 • 树的路径长度：从根到每一结点的路径长度之和 • 树的带权路径长度：叶子结点的带权路径长度之和。设有 n 片叶子，它们的权值分别 • 为 w1、w2、…….wn， 相应的路径长度分别为 L1、L2、…….Ln。 • 则树的带权路径长度可记为： n • WPL =∑ wklk • k=1 G L 2 7 E L E G H H 5 7 5 2 4 4 WPL=46 WPL=35 G H WPL=36 L E 2 4 7 5 • 最优二叉树或赫夫曼树：树的带权路径长度 WPL 最小的二叉树。

  39. 4、A= b3,18 3、A= A, 7 b2,11 2、A= b1,6 A, 7 T, 5 T, 5 b1,6 C, 2 S, 4 C, 2 S, 4 赫夫曼算法 • 赫夫曼算法（产生最优二叉树的算法）的实现： • 1、给定一个具有 n 个权值 { w1,w2,………wn } 的结点的集合 • F = { T1,T2,………Tn } 。 • 2、初始时，设 A ＝ F。 • 3、执行 i = 1 至 n-1 次循环，在每次循环时，做以下事情： • 从当前集合中选取权值最小、次最小的两个结点，以 这两个结点作为内部结 • 点 bi的左右儿子，bi 的权值为其左右儿子权值之和。在集合中删除这两个权 • 值最小、次最小的结点。这样，在集合 A 中，结点个数便减少了一个。 • e.g: 权值（此处为使用概率）分别为 { 2, 7, 4, 5 } 的结点集合 F＝ { C, A, S, T } 已知。 • 利用赫夫曼算法产生最优二叉树。 1、A= C, 2 A, 7 S, 4 T, 5

  40. b3,18 0 1 b2,11 A, 7 0 1 T, 5 b1,6 1 0 C, 2 S, 4 赫夫曼编码 • 赫夫曼算法用于通信中的字符的编码。权值为使用概率。赫夫曼树的左分支 标记为 • 0，而右分枝标记为 1；这从根到每一个叶子结点的路经上标记的字符组成的字符串，即为该字符的赫夫曼编码。 • e.g: 权值（此处为使用概率）分别为 { 2, 7, 4, 5 } 的结点集合 F＝ { C, A, S, T } 已知。 • 请利用赫夫曼算法产生最优二叉树。 赫夫曼编码： A：0 T：10 C：110 S ：111 赫夫曼编码优点： 占用二进制位少 e.g: 左图发送长度为 n 的字符串，等长表示需 2n 个比特。因共有四个字符，表示每个字符需 二个 比特。 采用赫夫曼编码后，总的比特数 35n/18, 因： A：1*7n /18 T： 2*5n /18 S： 3*4n /18 C：3*2n /18

  41. 最小化堆简介 • 堆：n 个元素的序列 { k1， k2，…… ， kn }，当且仅当满足以下关系时，称 之为堆： • ki <=k2i ki >=k2i • ki <=k2i+1 ki >=k2i+1 • ( i = 1,2, …… , n/2 ) • 且分别称之为最小化堆和最大化堆。 • e.g: 序列 { 96,83,27,11,9} 最大化堆 • { 12，36，24，85，47，30，53，91} 最小化堆 或 1 1 12 96 2 3 2 3 36 24 83 27 4 5 6 7 4 5 85 47 30 53 11 9 8 91

  42. 7 最小化堆的最小元素 root 62 16 24 50 88 77

  43. 7 1 50 5 77 7 最小化堆的顺序存储 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] root 7 16 62 24 50 88 77 62 3 16 2 24 4 88 6

  44. 7 1 50 5 77 7 建堆的复杂性 • 建堆的时间耗费：比较次数 -4n 次 O(n) 级 （课本第 241页） [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 7 16 62 24 50 88 77 root 62 3 16 2 24 4 88 6

  45. 50 1 7 5 77 7 建最小化堆 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 数组 h 50 16 62 24 7 88 77 root 符合堆的定义，不需调整。即最小化小堆已符合定义。建立的第一个小堆的堆顶的下标为 n/2 62 3 16 2 24 4 88 6 叶子结点，符合堆的的定义。

  46. 50 1 7 5 77 7 建最小化堆 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 数组 h 50 16 62 24 7 88 77 root 不合堆的定义，需调整。建立以 L[ 2 ] 为堆顶的正确的最小化小堆。 62 3 16 2 24 4 88 6

  47. 50 1 16 5 77 7 建最小化堆 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 数组 h 50 7 62 24 16 88 77 root 不合堆的定义，需调整。建立以 L[ 2 ] 为堆顶的正确的最小化小堆。 62 3 7 2 24 4 88 6

  48. 50 1 16 5 77 7 建最小化堆 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 不合堆的定义，需调整。建立以 L[ 1 ] 为堆顶的正确的最小化堆。 数组 h 50 7 62 24 16 88 77 root 62 3 7 2 24 4 88 6

  49. 7 1 16 5 77 7 建最小化堆 [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] 不合堆的定义，需调整。建立以 L[ 1 ] 为堆顶的正确的最小化堆。 数组 h 7 50 62 24 16 88 77 root 62 3 50 2 24 4 88 6

  50. 1 10 1 2 3 60 12 2 6 4 7 5 40 30 8 70 3=h 建堆的复杂性 • 时间耗费的代价：建堆的时间耗费 ＋ 排序的时间耗费 • 建堆的时间耗费：设树根处于第 1 层，该堆共有 h 层。建堆从第 h-1 层开始进行。只 要知道了每一层的结点数（建的小堆的个数），和每建一个小堆所 需的比较次数，就可以求得建堆的时间耗费。 • 建的小堆的性质：第 i 层上小堆的个数 ＝ 第 i 层上结点的个数 ＝ 最多 2i-1 • 第 i 层上小堆的高度 ＝ h-i+1 • 建第 i 层上每个小堆最多所需的比较次数 ＝ 2×（h-i）次 • 建堆的时间耗费： • T(n) <= ∑ 2i-1×(h-i)×2 = ∑ 2i×(h-i) = ∑ 2h-j×j • = 2h ∑ j/2j • 注意：即使是 高度为 h 的完全的二叉树，满足以下式子： • 2h－1 <= n <= 2h-1 故： 2h <= 2n • 又： ∑ j/2j < 2 • 所以：建堆的时间复杂性为 4n=O(n) 级 h-1 1 1 i=h-1 j=1 i=h-1 h-1 j=1 ∞ j=1
