第八章安装工程定额与预算

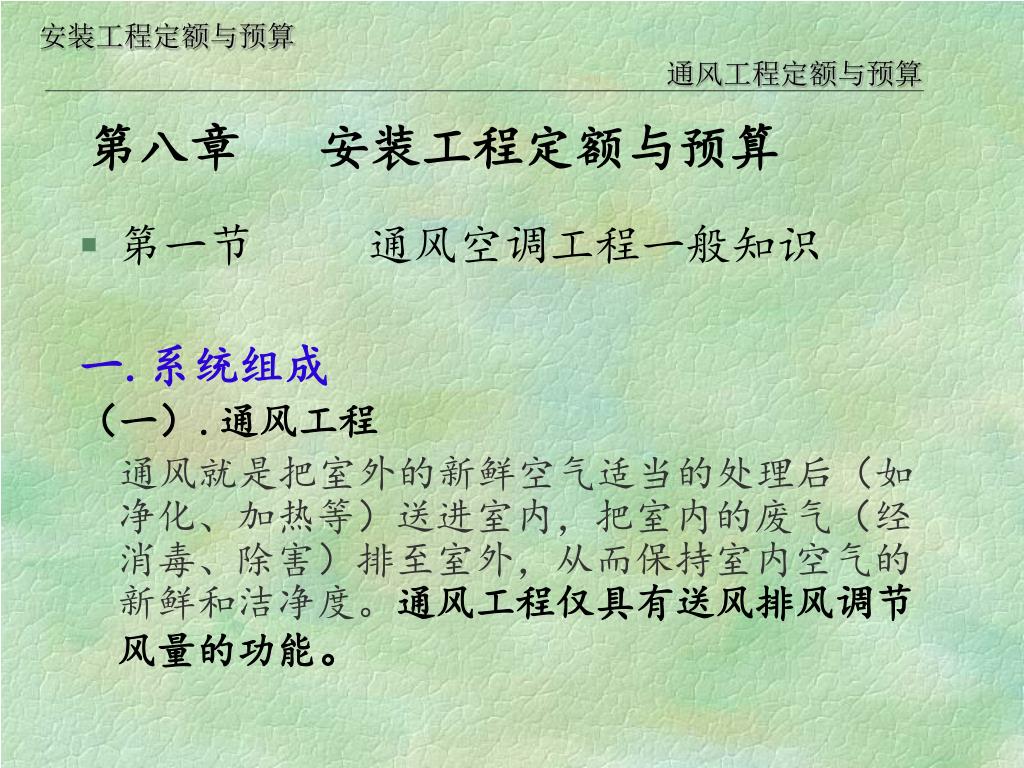

安装工程定额与预算 通风工程定额与预算第八章安装工程定额与预算 • 第一节通风空调工程一般知识一.系统组成（一）.通风工程通风就是把室外的新鲜空气适当的处理后（如净化、加热等）送进室内，把室内的废气（经消毒、除害）排至室外，从而保持室内空气的新鲜和洁净度。通风工程仅具有送风排风调节风量的功能。

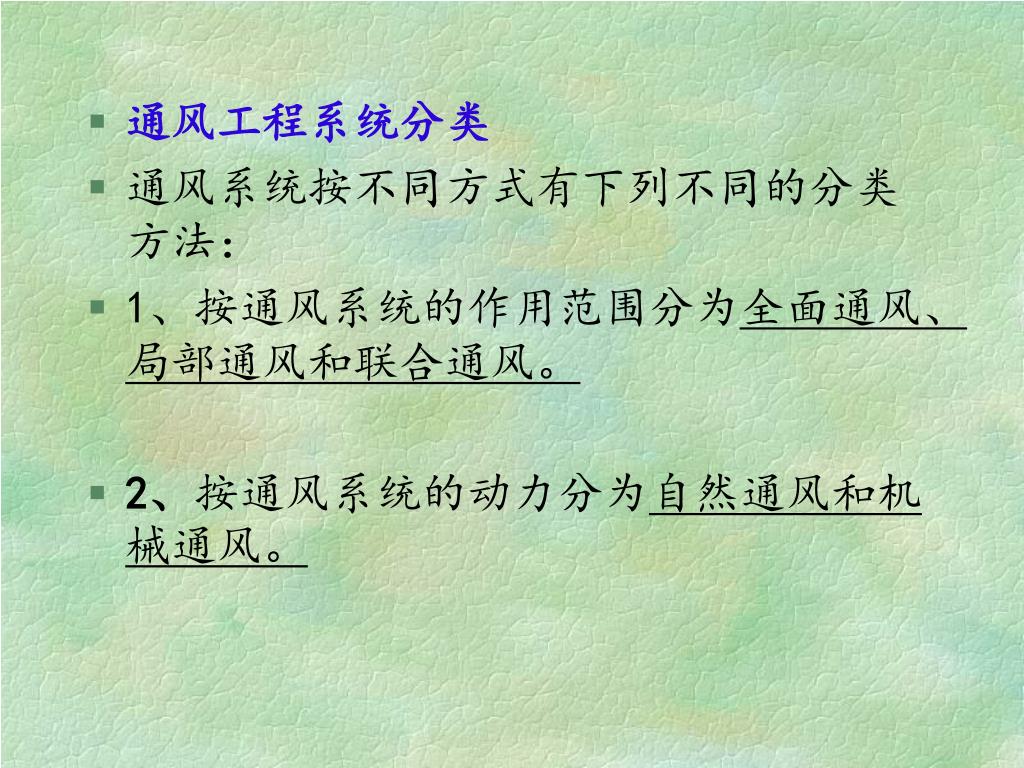

通风工程系统分类 • 通风系统按不同方式有下列不同的分类方法： • 1、按通风系统的作用范围分为全面通风、局部通风和联合通风。 • 2、按通风系统的动力分为自然通风和机械通风。

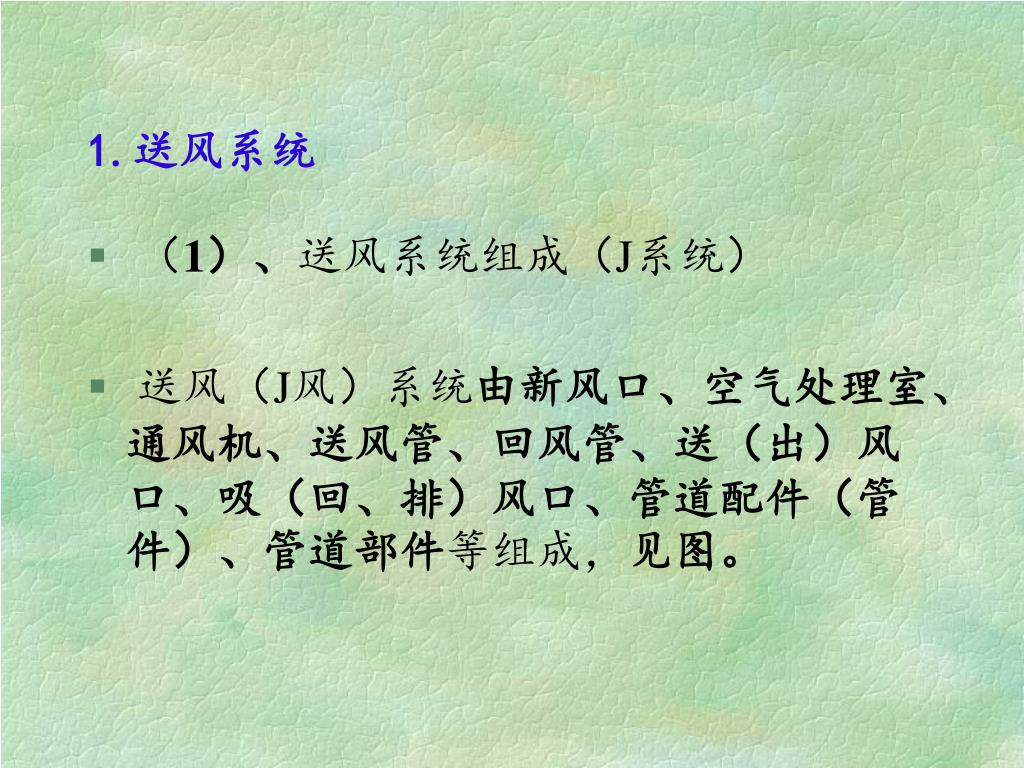

1.送风系统 • （1）、送风系统组成（J系统） • 送风（J风）系统由新风口、空气处理室、通风机、送风管、回风管、送（出）风口、吸（回、排）风口、管道配件（管件）、管道部件等组成，见图。

2.排风系统 排风系统由排风口（局部排气罩）、排风管、排风机、风帽、净化处理装置（除尘器）、其他管件和部件组成。

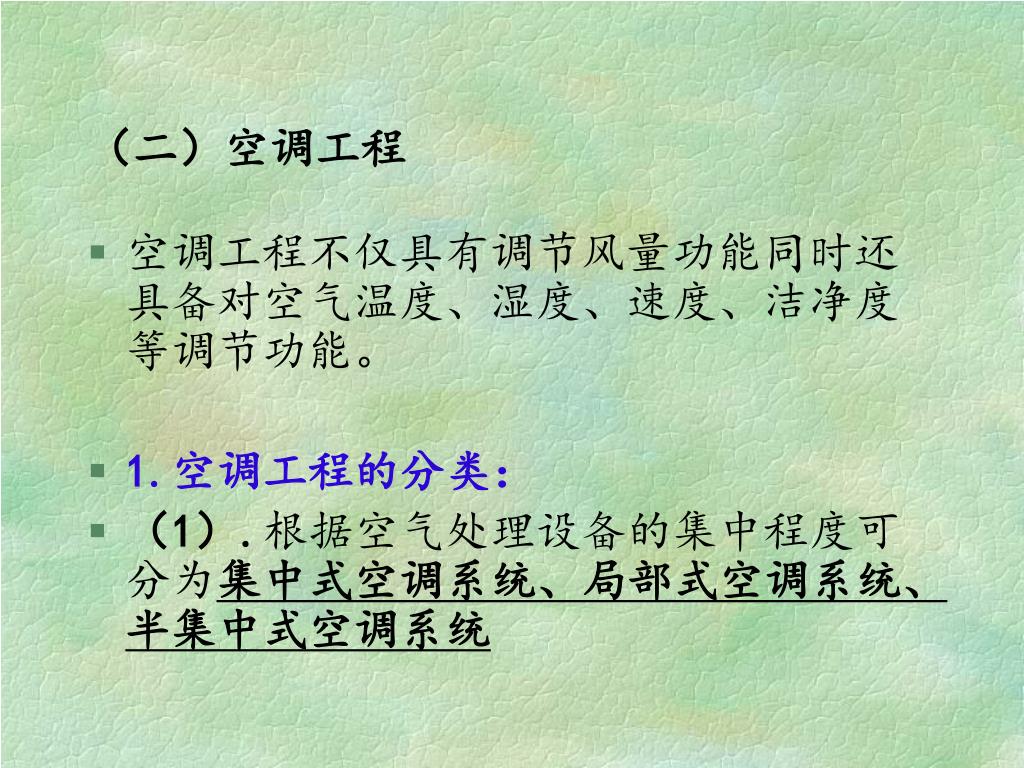

（二）空调工程 • 空调工程不仅具有调节风量功能同时还具备对空气温度、湿度、速度、洁净度等调节功能。 • 1.空调工程的分类： • （1）.根据空气处理设备的集中程度可分为集中式空调系统、局部式空调系统、半集中式空调系统

(2).按使用新风量的多少可分为直流式空气调节系统、部分回风式空气调节系统、全部回风式空气调节系统。(2).按使用新风量的多少可分为直流式空气调节系统、部分回风式空气调节系统、全部回风式空气调节系统。 • (3).按负担热湿负荷所用的介质可分为全空气式空气调节系统、空气-水空气调节系统、全水式空气调节系统、制冷剂式空气调节系统。

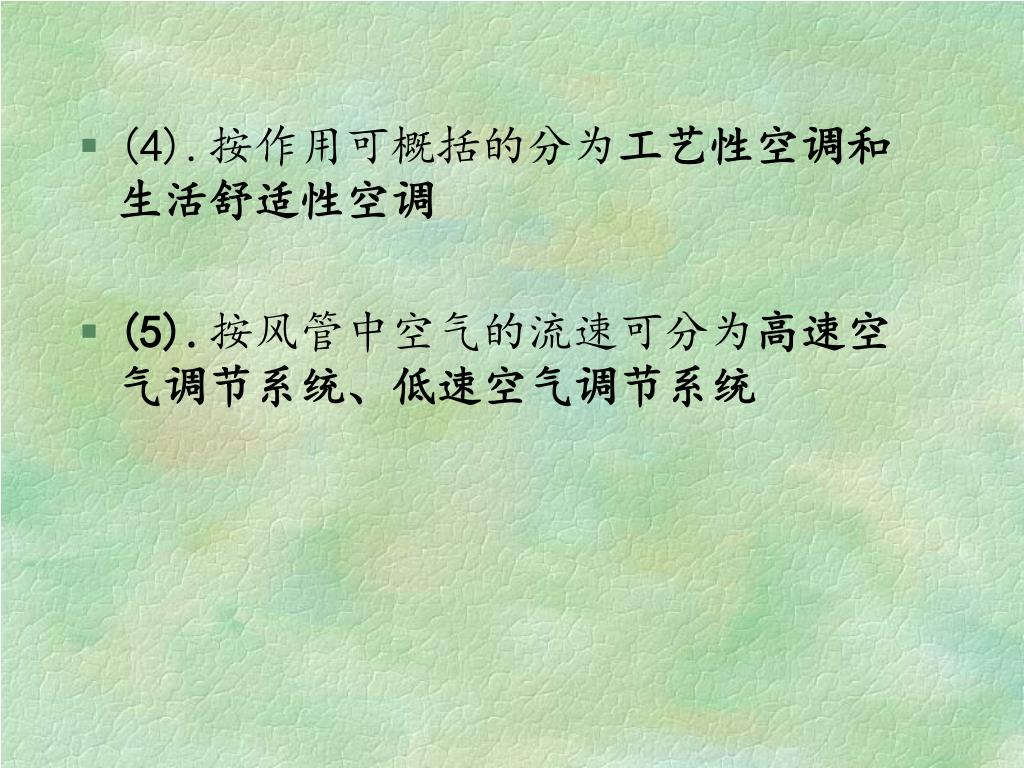

(4).按作用可概括的分为工艺性空调和生活舒适性空调(4).按作用可概括的分为工艺性空调和生活舒适性空调 • (5).按风管中空气的流速可分为高速空气调节系统、低速空气调节系统

2.空调系统组成 • 空调系统一般由空气处理设备、风机、风管（风道）、送（回）风口、系统部件（风阀等）。

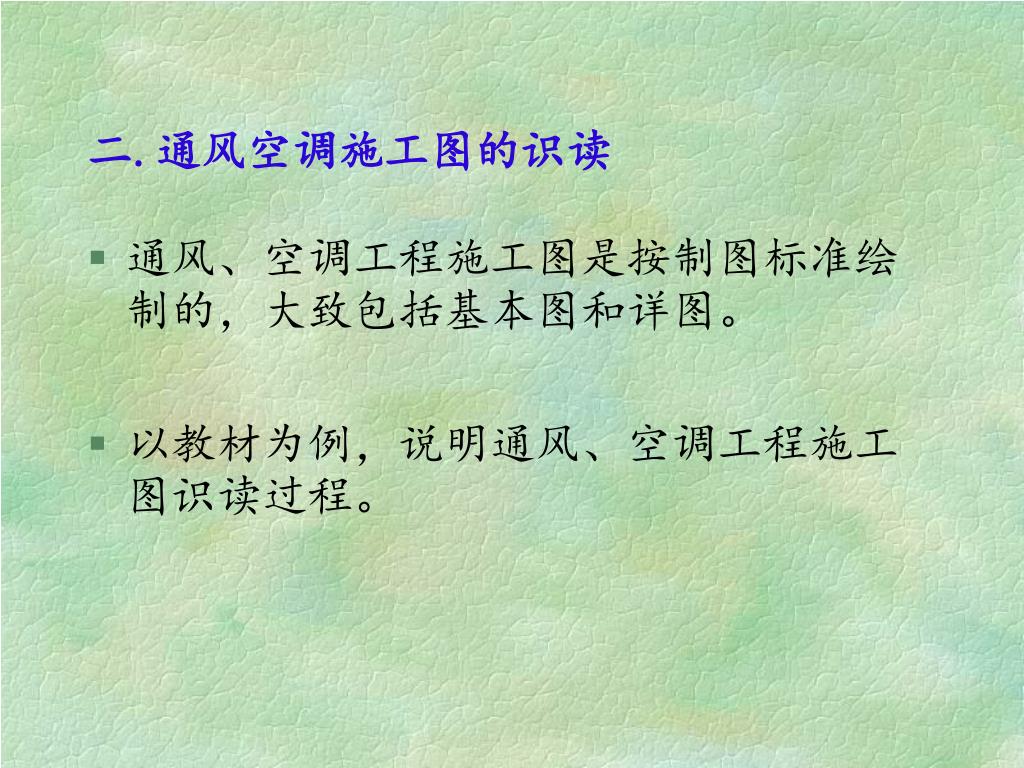

二.通风空调施工图的识读 • 通风、空调工程施工图是按制图标准绘制的，大致包括基本图和详图。 • 以教材为例，说明通风、空调工程施工图识读过程。

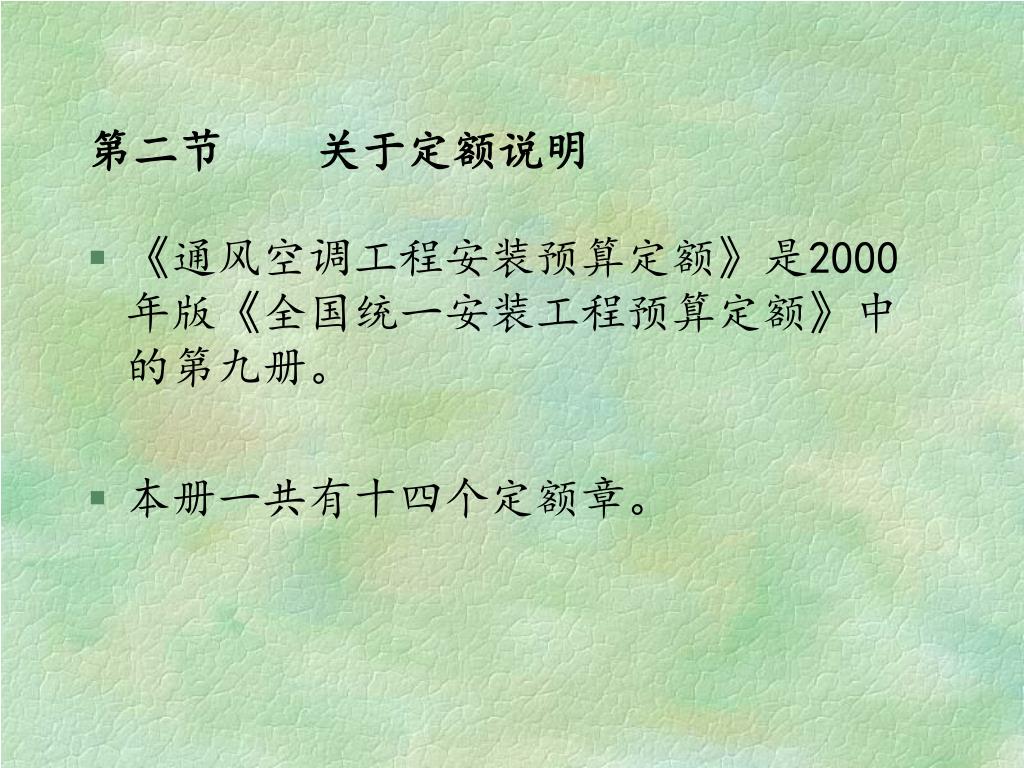

第二节关于定额说明 • 《通风空调工程安装预算定额》是2000年版《全国统一安装工程预算定额》中的第九册。 • 本册一共有十四个定额章。

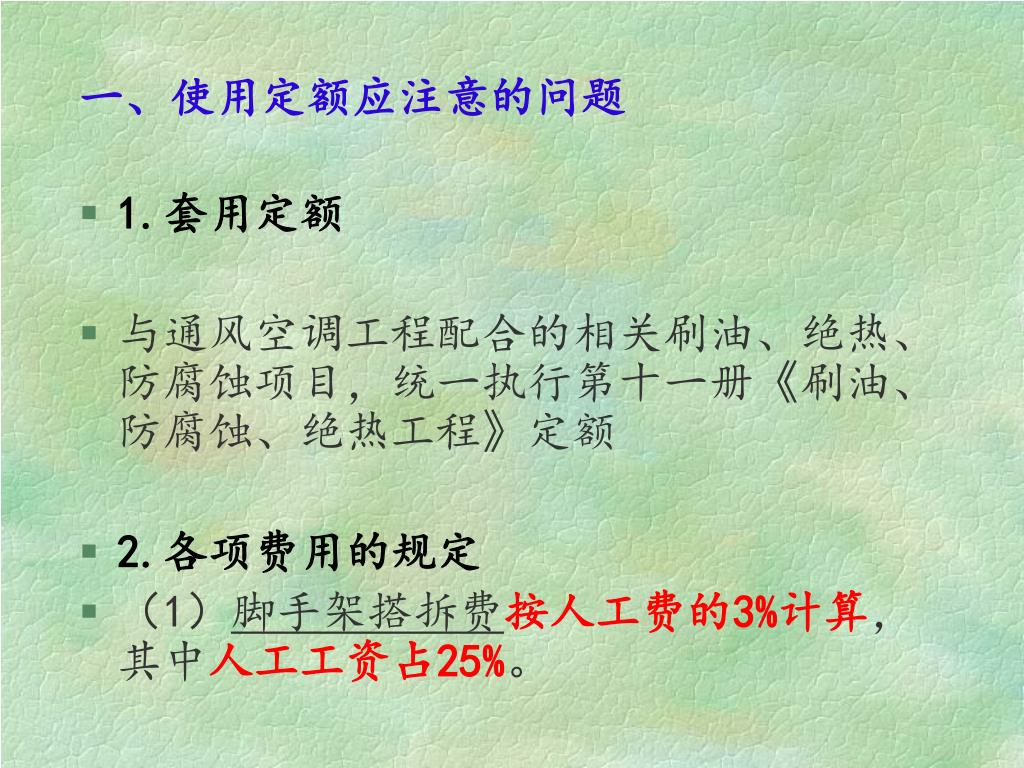

一、使用定额应注意的问题 • 1.套用定额 • 与通风空调工程配合的相关刷油、绝热、防腐蚀项目，统一执行第十一册《刷油、防腐蚀、绝热工程》定额 • 2.各项费用的规定 • （1）脚手架搭拆费按人工费的3%计算，其中人工工资占25%。

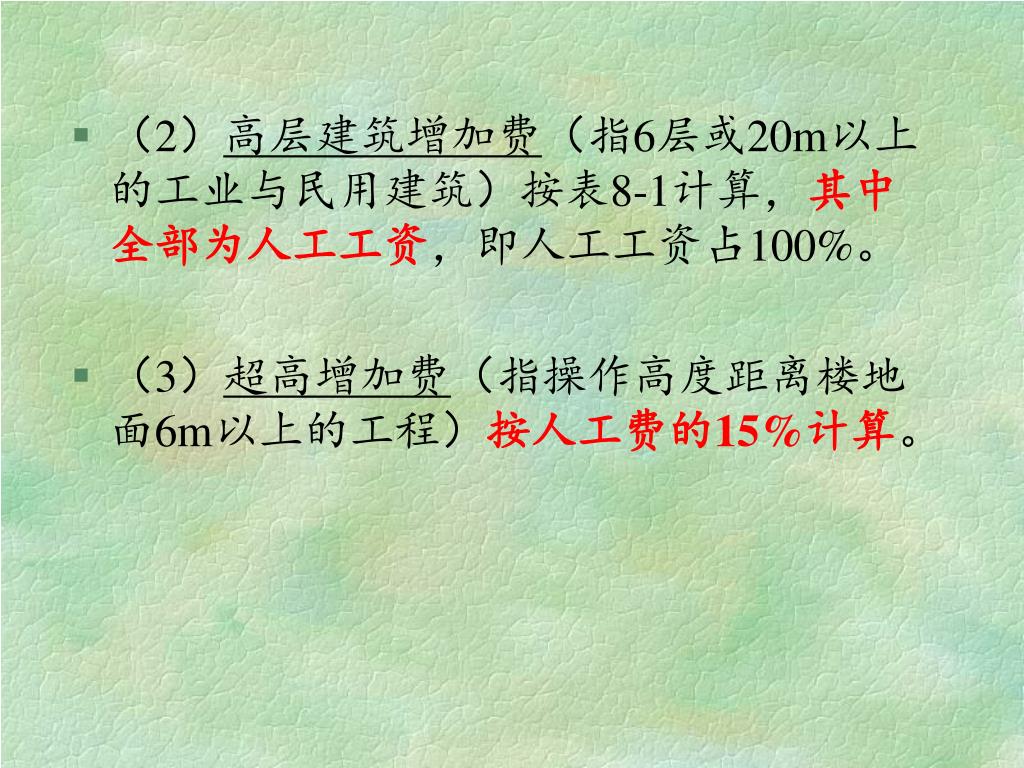

（2）高层建筑增加费（指6层或20m以上的工业与民用建筑）按表8-1计算，其中全部为人工工资，即人工工资占100%。（2）高层建筑增加费（指6层或20m以上的工业与民用建筑）按表8-1计算，其中全部为人工工资，即人工工资占100%。 • （3）超高增加费（指操作高度距离楼地面6m以上的工程）按人工费的15%计算。

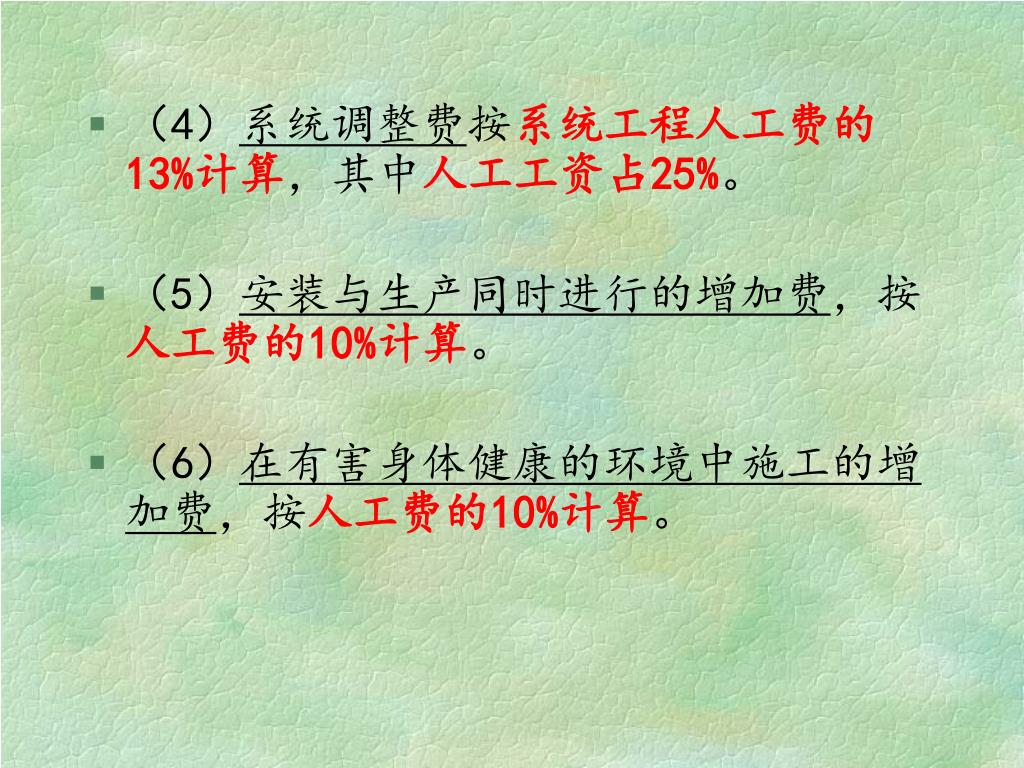

（4）系统调整费按系统工程人工费的13%计算，其中人工工资占25%。（4）系统调整费按系统工程人工费的13%计算，其中人工工资占25%。 • （5）安装与生产同时进行的增加费，按人工费的10%计算。 • （6）在有害身体健康的环境中施工的增加费，按人工费的10%计算。

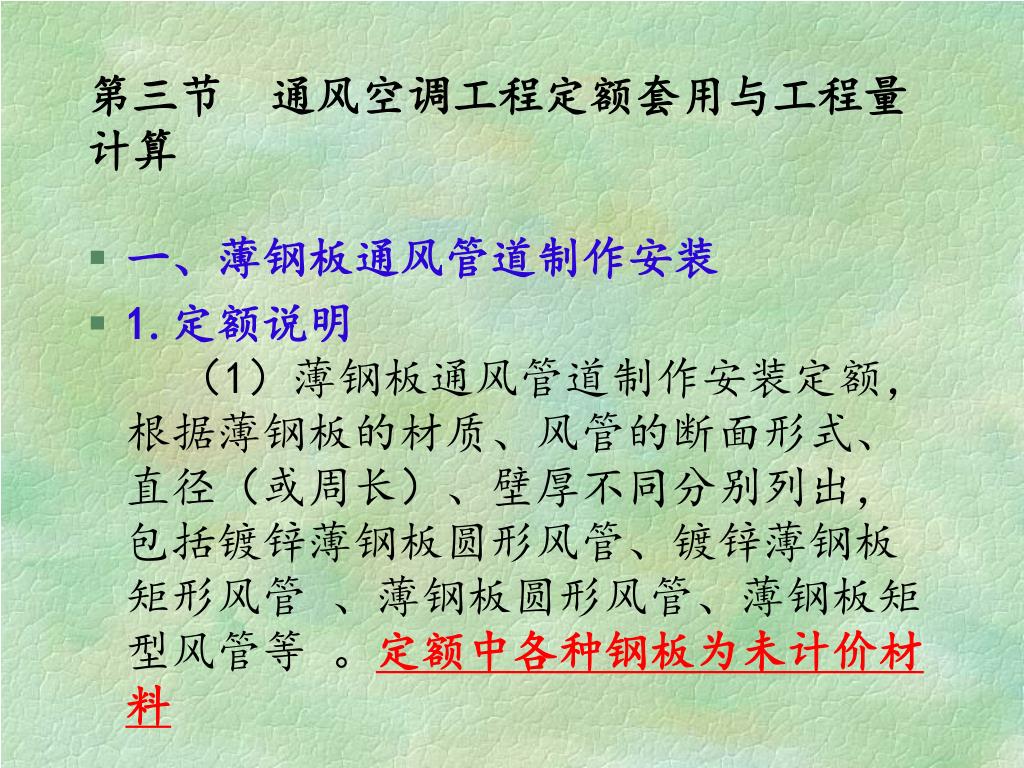

第三节通风空调工程定额套用与工程量计算 • 一、薄钢板通风管道制作安装 • 1.定额说明（1）薄钢板通风管道制作安装定额，根据薄钢板的材质、风管的断面形式、直径（或周长）、壁厚不同分别列出，包括镀锌薄钢板圆形风管、镀锌薄钢板矩形风管、薄钢板圆形风管、薄钢板矩型风管等。定额中各种钢板为未计价材料

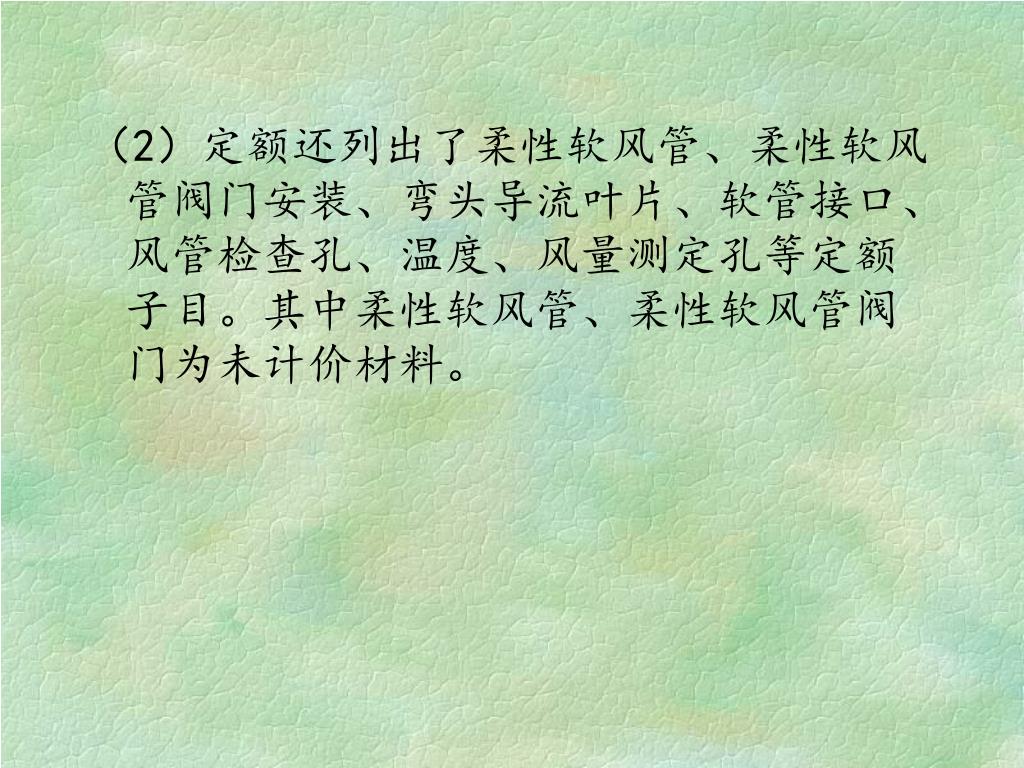

（2）定额还列出了柔性软风管、柔性软风管阀门安装、弯头导流叶片、软管接口、风管检查孔、温度、风量测定孔等定额子目。其中柔性软风管、柔性软风管阀门为未计价材料。（2）定额还列出了柔性软风管、柔性软风管阀门安装、弯头导流叶片、软管接口、风管检查孔、温度、风量测定孔等定额子目。其中柔性软风管、柔性软风管阀门为未计价材料。

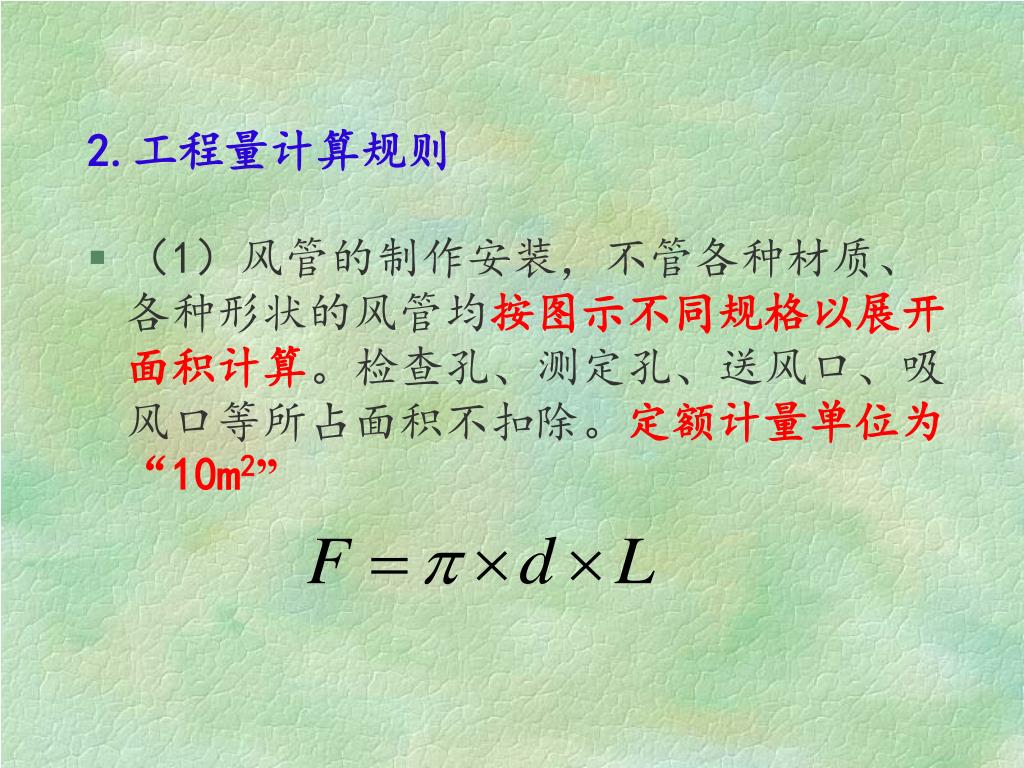

2.工程量计算规则 • （1）风管的制作安装，不管各种材质、各种形状的风管均按图示不同规格以展开面积计算。检查孔、测定孔、送风口、吸风口等所占面积不扣除。定额计量单位为“10m2”

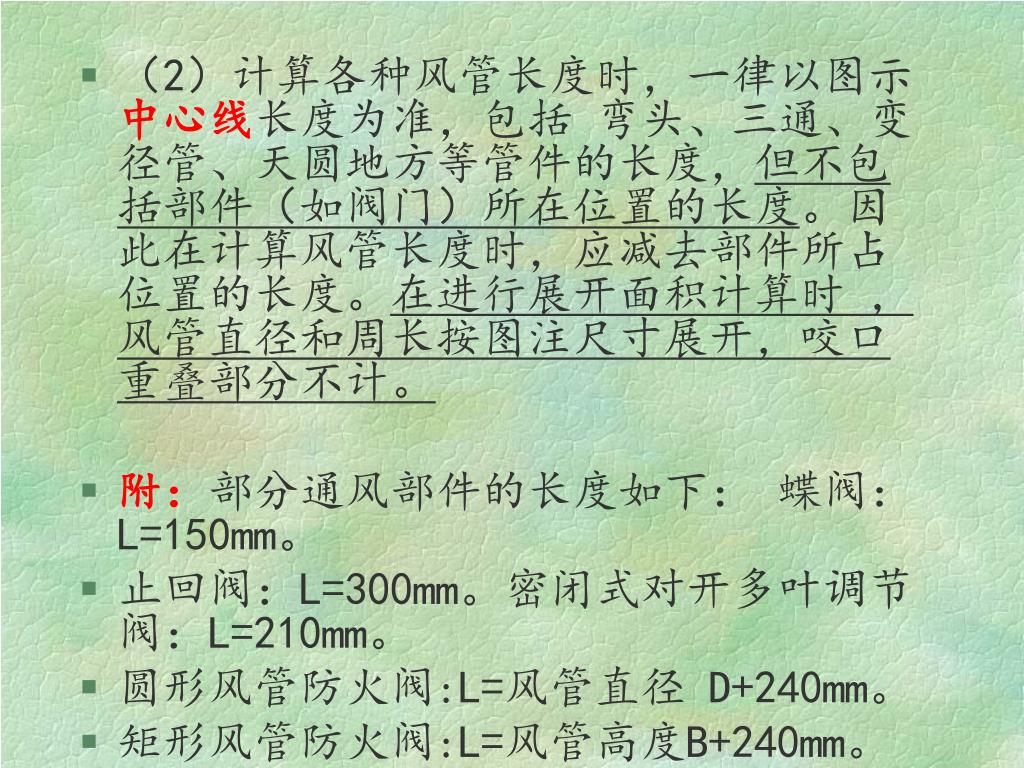

（2）计算各种风管长度时，一律以图示中心线长度为准，包括 弯头、三通、变径管、天圆地方等管件的长度，但不包括部件（如阀门）所在位置的长度。因此在计算风管长度时，应减去部件所占位置的长度。在进行展开面积计算时，风管直径和周长按图注尺寸展开，咬口重叠部分不计。 • 附：部分通风部件的长度如下：蝶阀：L=150mm。 • 止回阀：L=300mm。密闭式对开多叶调节阀：L=210mm。 • 圆形风管防火阀:L=风管直径 D+240mm。 • 矩形风管防火阀:L=风管高度B+240mm。

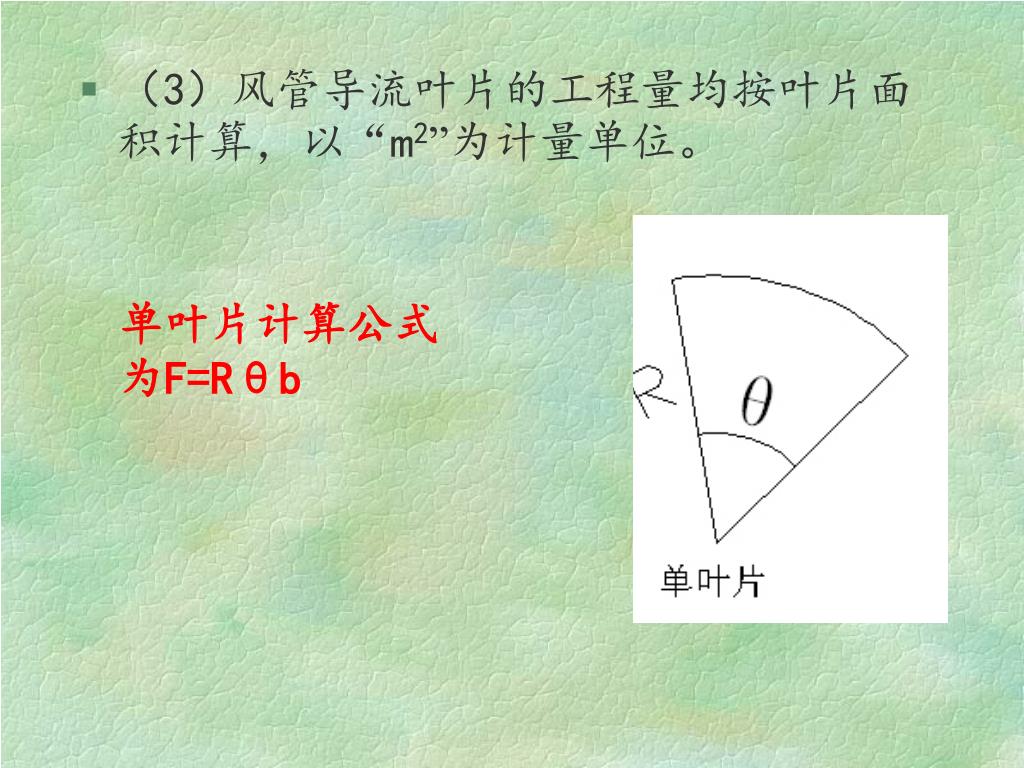

（3）风管导流叶片的工程量均按叶片面积计算，以“m2”为计量单位。（3）风管导流叶片的工程量均按叶片面积计算，以“m2”为计量单位。单叶片计算公式为F=Rθb

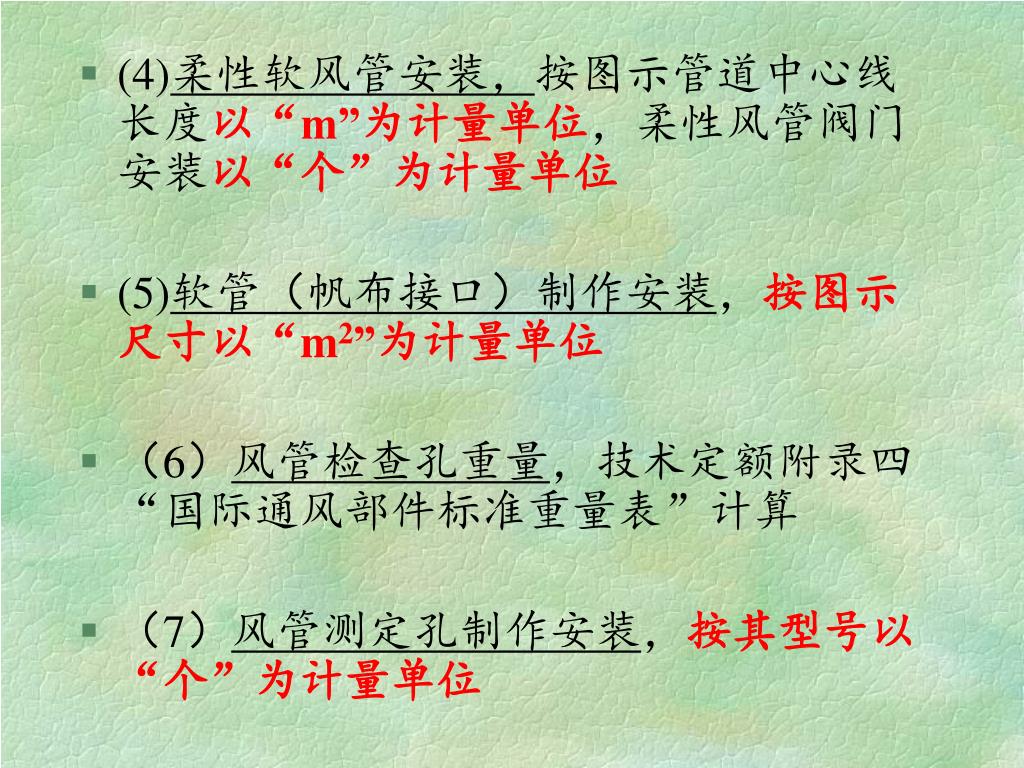

(4)柔性软风管安装，按图示管道中心线长度以“m”为计量单位，柔性风管阀门安装以“个”为计量单位(4)柔性软风管安装，按图示管道中心线长度以“m”为计量单位，柔性风管阀门安装以“个”为计量单位 • (5)软管（帆布接口）制作安装，按图示尺寸以“m2”为计量单位 • （6）风管检查孔重量，技术定额附录四“国际通风部件标准重量表”计算 • （7）风管测定孔制作安装，按其型号以“个”为计量单位

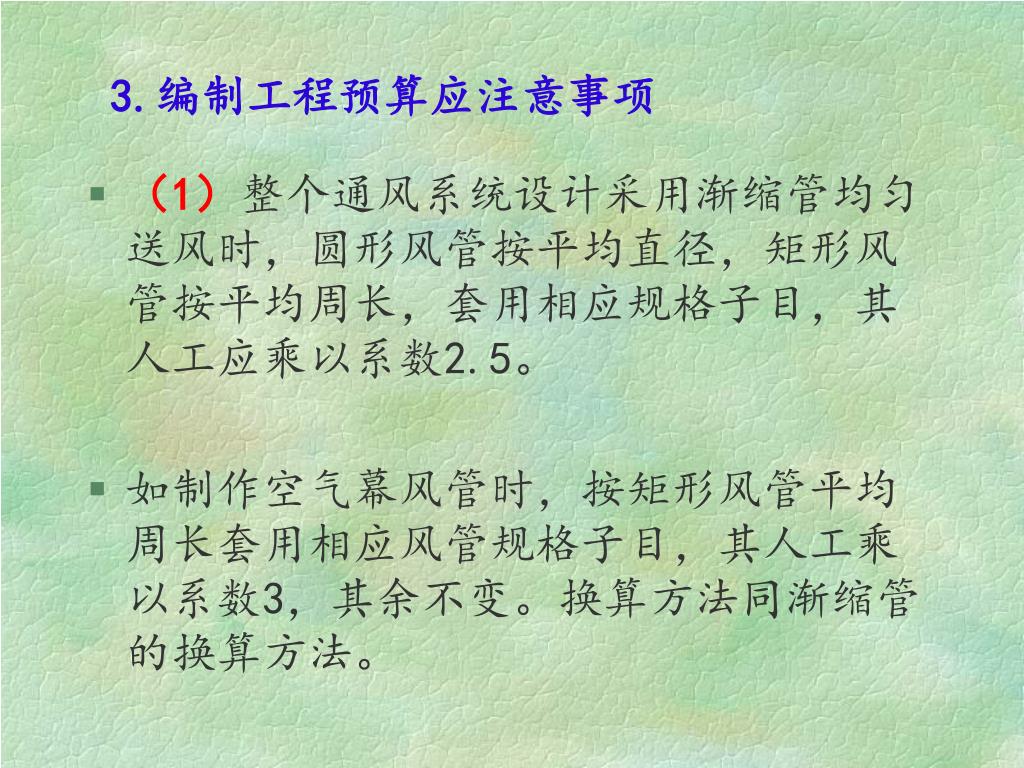

3.编制工程预算应注意事项 • （1）整个通风系统设计采用渐缩管均匀送风时，圆形风管按平均直径，矩形风管按平均周长，套用相应规格子目，其人工应乘以系数2.5。 • 如制作空气幕风管时，按矩形风管平均周长套用相应风管规格子目，其人工乘以系数3，其余不变。换算方法同渐缩管的换算方法。

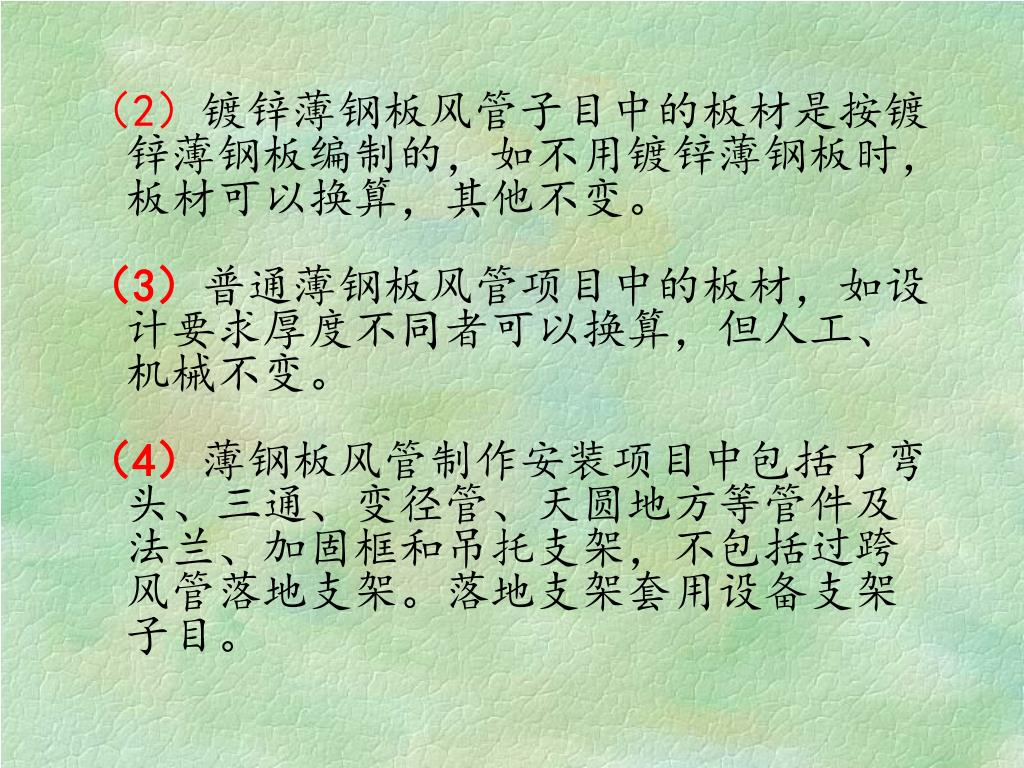

（2）镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制的，如不用镀锌薄钢板时，板材可以换算，其他不变。（2）镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制的，如不用镀锌薄钢板时，板材可以换算，其他不变。（3）普通薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。（4）薄钢板风管制作安装项目中包括了弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架，不包括过跨风管落地支架。落地支架套用设备支架子目。

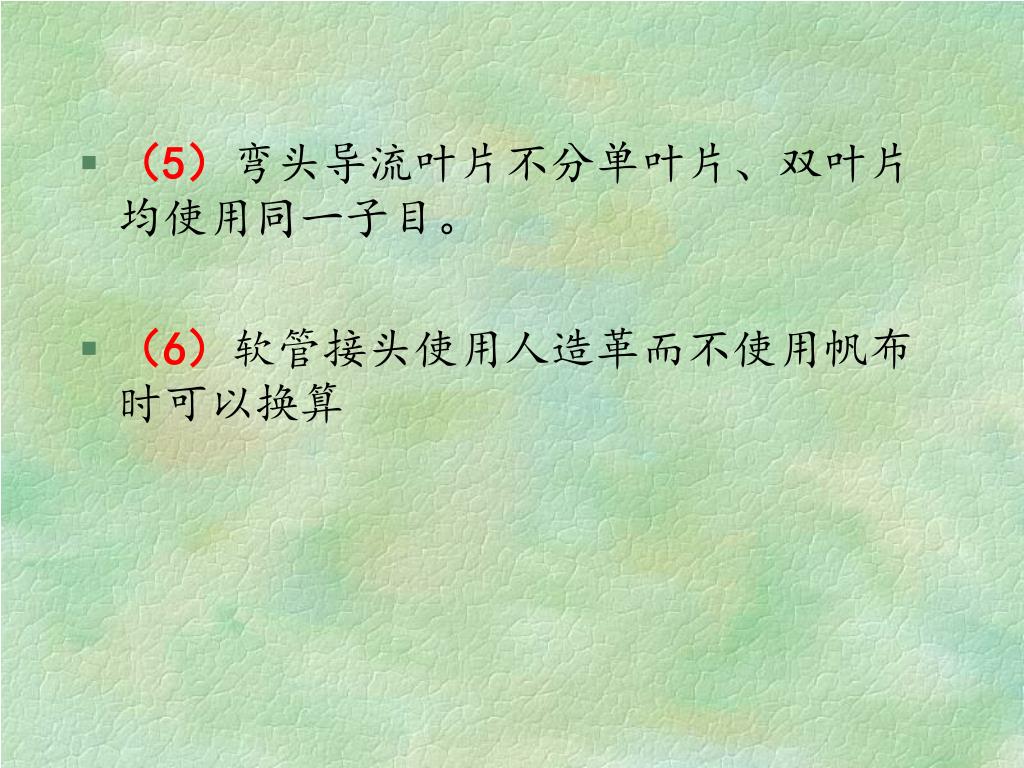

（5）弯头导流叶片不分单叶片、双叶片均使用同一子目。（5）弯头导流叶片不分单叶片、双叶片均使用同一子目。 • （6）软管接头使用人造革而不使用帆布时可以换算

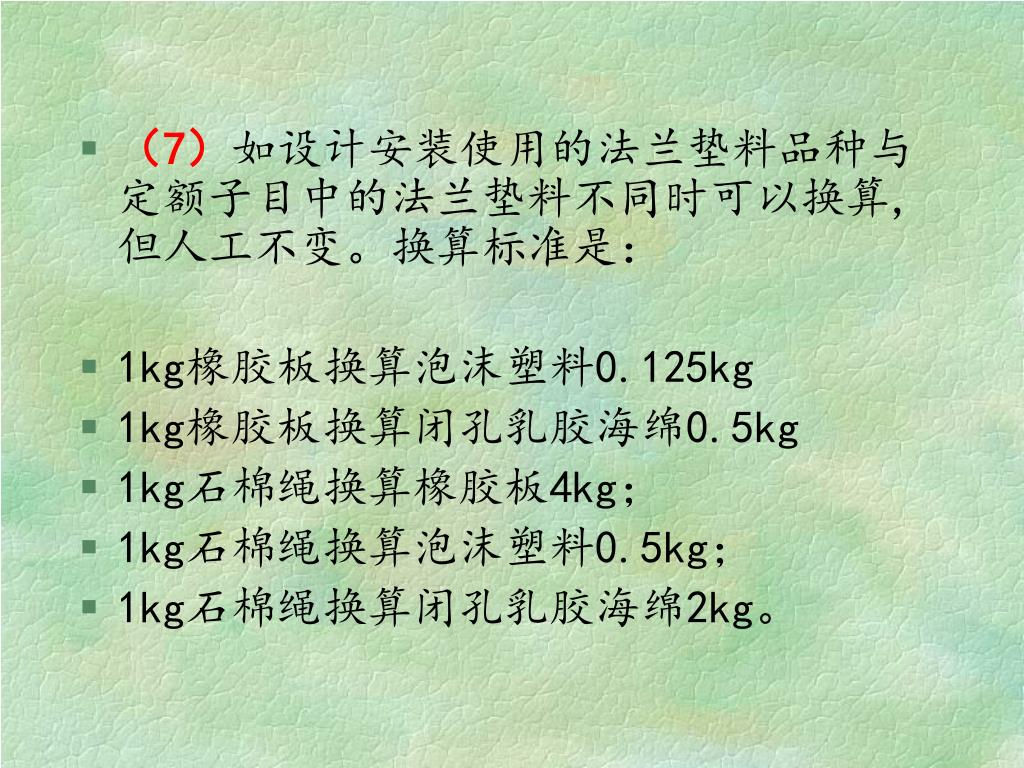

（7）如设计安装使用的法兰垫料品种与定额子目中的法兰垫料不同时可以换算,但人工不变。换算标准是：（7）如设计安装使用的法兰垫料品种与定额子目中的法兰垫料不同时可以换算,但人工不变。换算标准是： • 1kg橡胶板换算泡沫塑料0.125kg • 1kg橡胶板换算闭孔乳胶海绵0.5kg • 1kg石棉绳换算橡胶板4kg； • 1kg石棉绳换算泡沫塑料0.5kg； • 1kg石棉绳换算闭孔乳胶海绵2kg。

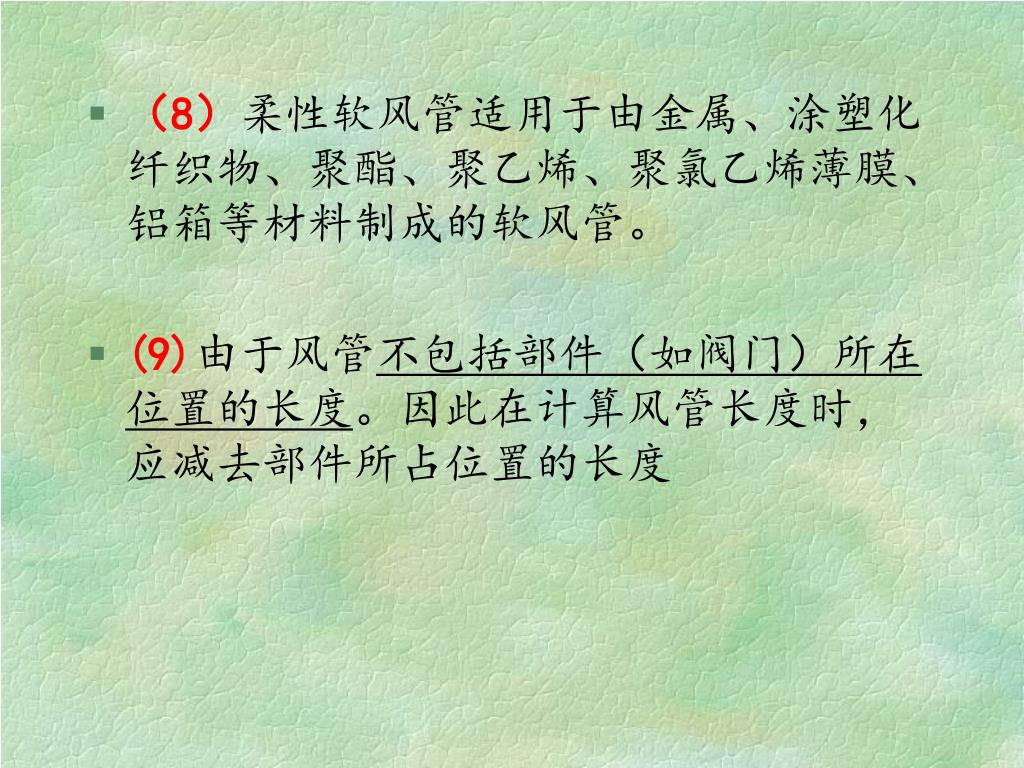

（8）柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箱等材料制成的软风管。（8）柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箱等材料制成的软风管。 • (9)由于风管不包括部件（如阀门）所在位置的长度。因此在计算风管长度时，应减去部件所占位置的长度

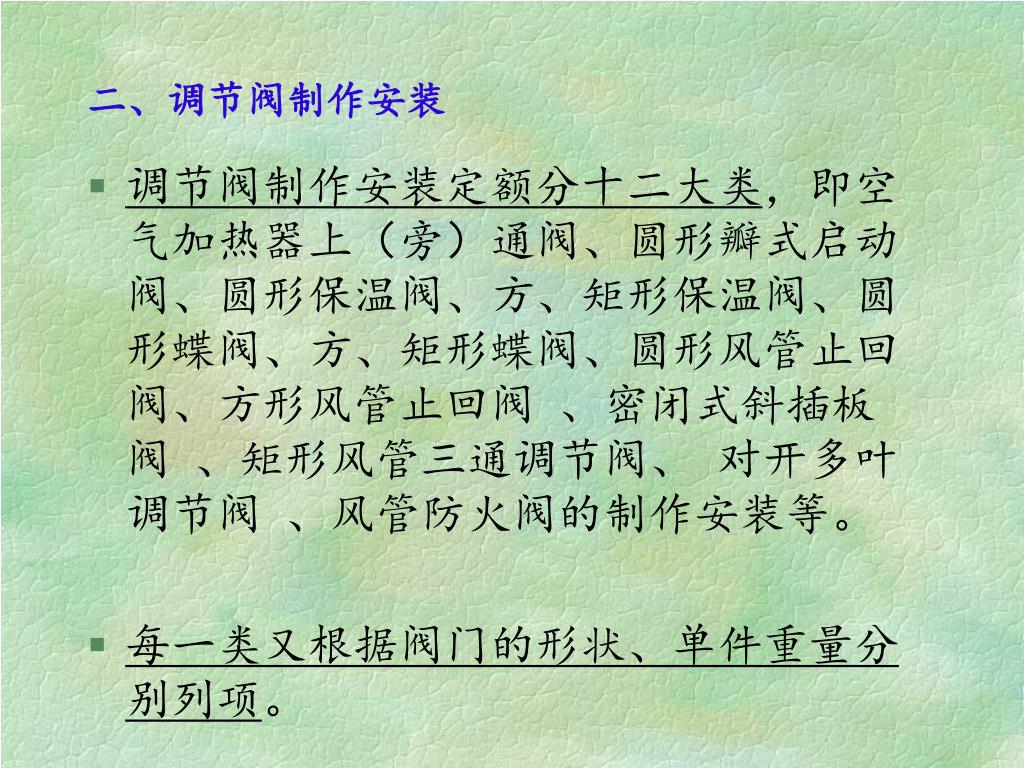

二、调节阀制作安装 • 调节阀制作安装定额分十二大类，即空气加热器上（旁）通阀、圆形瓣式启动阀、圆形保温阀、方、矩形保温阀、圆形蝶阀、方、矩形蝶阀、圆形风管止回阀、方形风管止回阀、密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防火阀的制作安装等。 • 每一类又根据阀门的形状、单件重量分别列项。

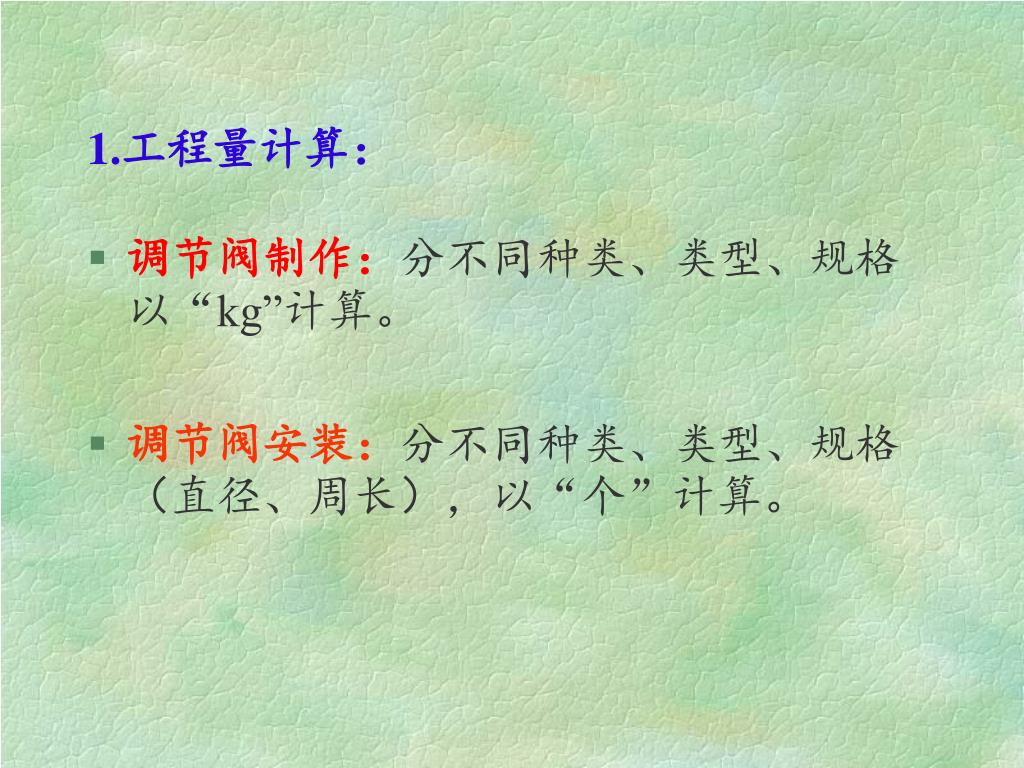

1.工程量计算： • 调节阀制作：分不同种类、类型、规格以“kg”计算。 • 调节阀安装：分不同种类、类型、规格（直径、周长），以“个”计算。

2.使用定额应注意的问题 • （1）设计造型是标准调节阀，它们的制作安装工程量，可依设计型号规格查阅标准图或查阅定额第九分册附录四得出其标准重量，以“100kg”为单位，根据定额列项方法分别计算；非标准部件，按成品重量计算。

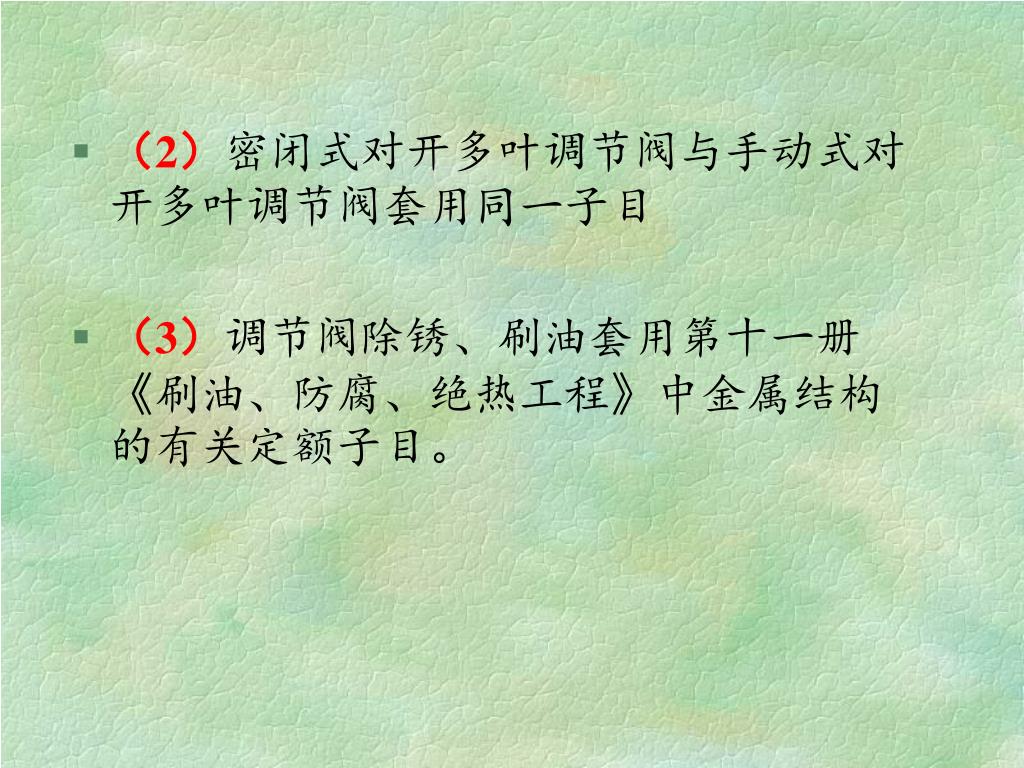

（2）密闭式对开多叶调节阀与手动式对开多叶调节阀套用同一子目（2）密闭式对开多叶调节阀与手动式对开多叶调节阀套用同一子目 • （3）调节阀除锈、刷油套用第十一册《刷油、防腐、绝热工程》中金属结构的有关定额子目。

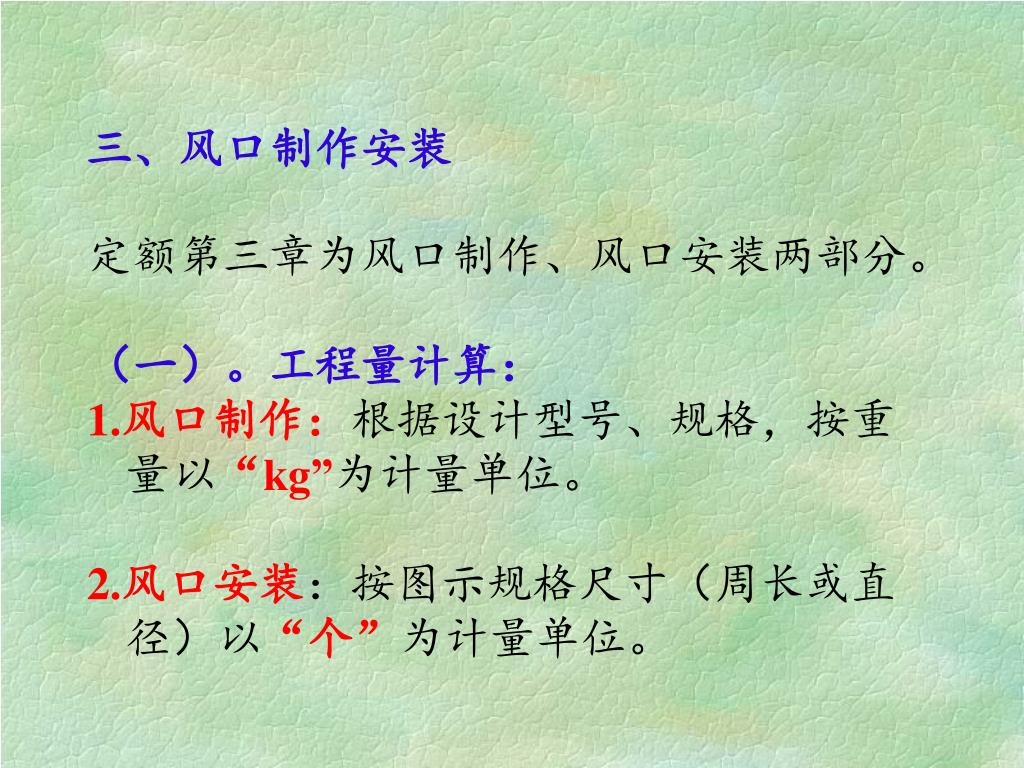

三、风口制作安装 定额第三章为风口制作、风口安装两部分。（一）。工程量计算： 1.风口制作：根据设计型号、规格，按重量以“kg”为计量单位。 2.风口安装：按图示规格尺寸（周长或直径）以“个”为计量单位。

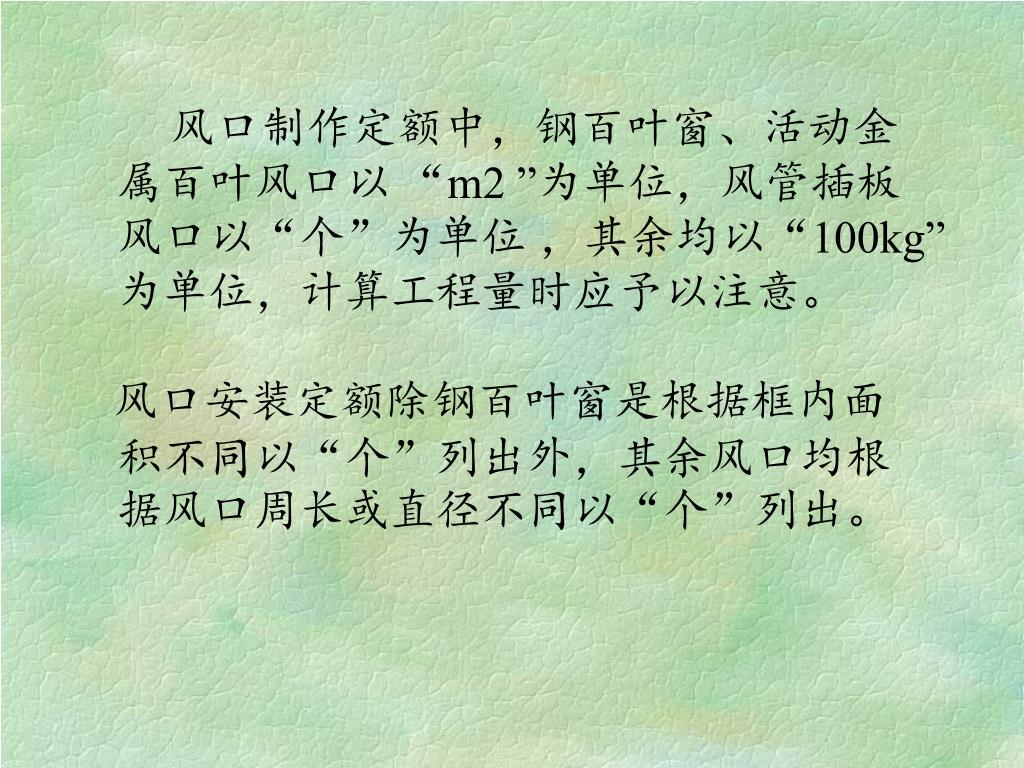

风口制作定额中，钢百叶窗、活动金属百叶风口以 “m2 ”为单位，风管插板风口以“个”为单位，其余均以“100kg”为单位，计算工程量时应予以注意。风口安装定额除钢百叶窗是根据框内面积不同以“个”列出外，其余风口均根据风口周长或直径不同以“个”列出。

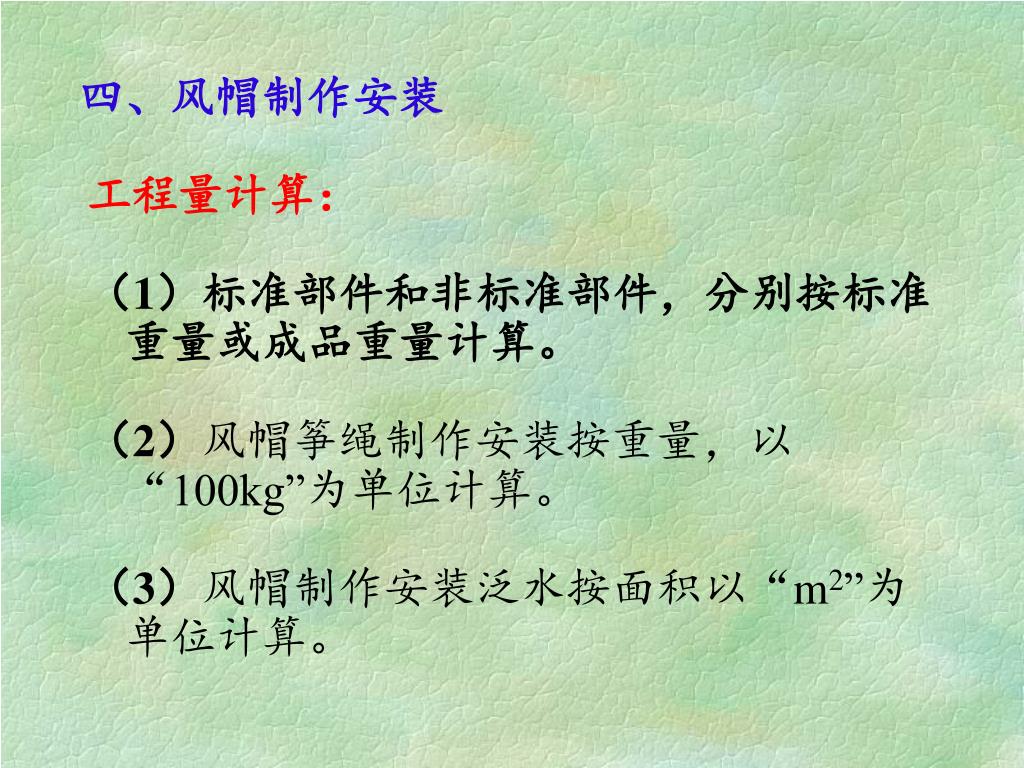

四、风帽制作安装 工程量计算：（1）标准部件和非标准部件，分别按标准重量或成品重量计算。（2）风帽筝绳制作安装按重量，以“100kg”为单位计算。（3）风帽制作安装泛水按面积以“m2”为单位计算。

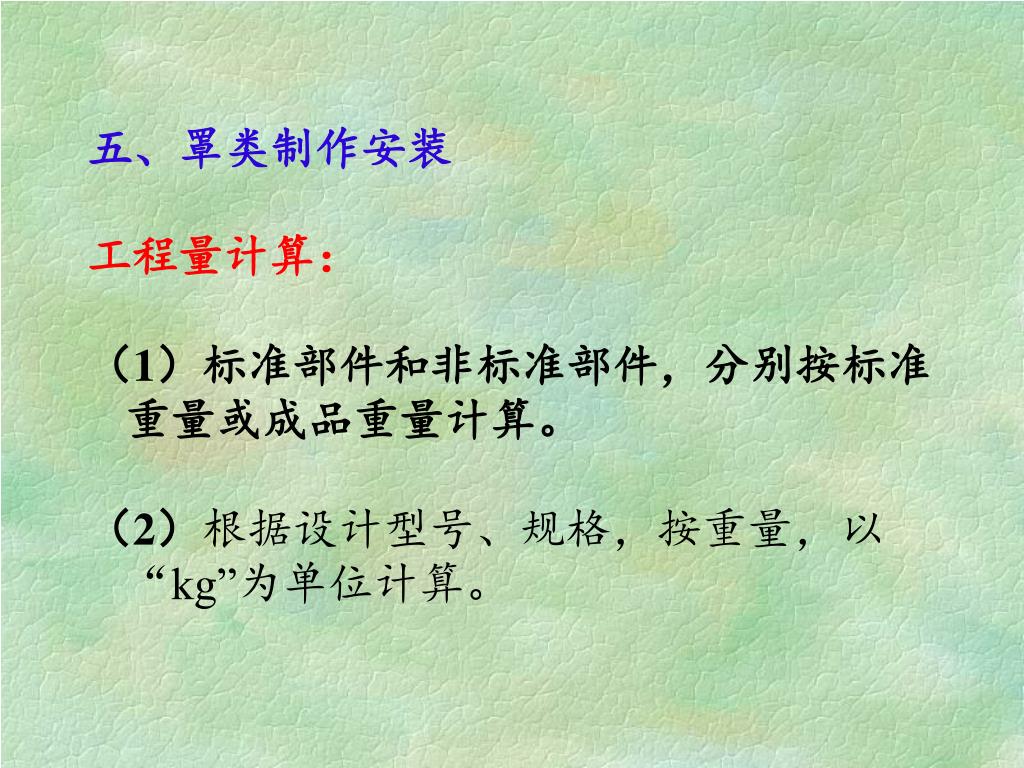

五、罩类制作安装 工程量计算：（1）标准部件和非标准部件，分别按标准重量或成品重量计算。（2）根据设计型号、规格，按重量，以“kg”为单位计算。

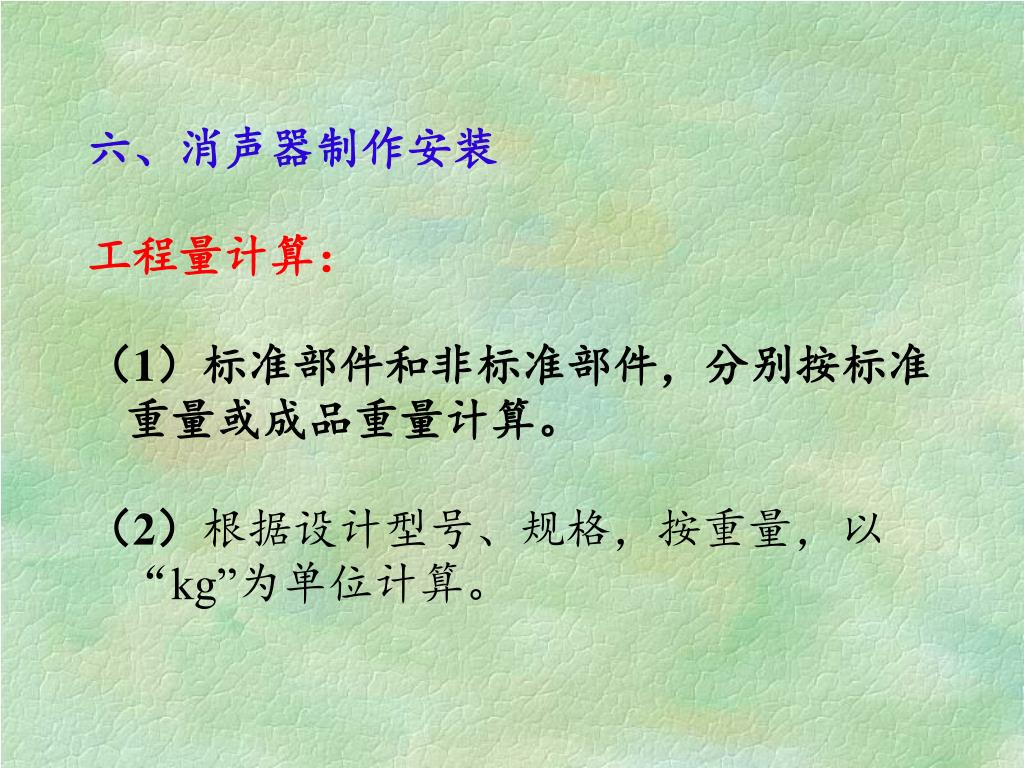

六、消声器制作安装 工程量计算：（1）标准部件和非标准部件，分别按标准重量或成品重量计算。（2）根据设计型号、规格，按重量，以“kg”为单位计算。

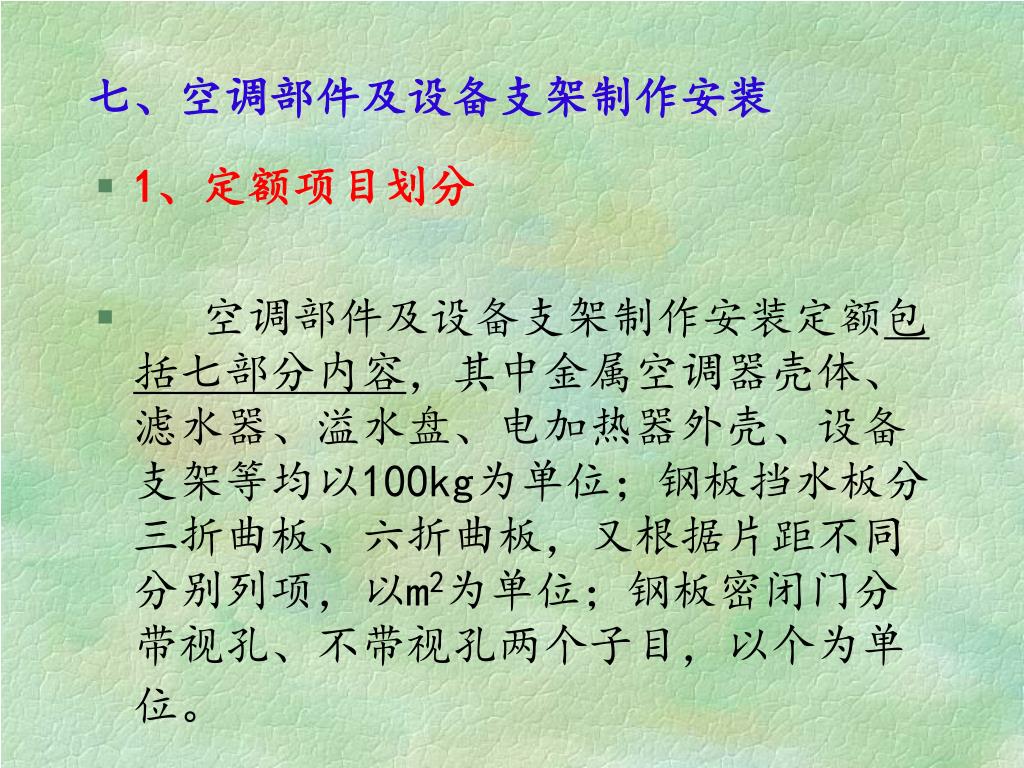

七、空调部件及设备支架制作安装 • 1、定额项目划分 • 空调部件及设备支架制作安装定额包括七部分内容，其中金属空调器壳体、滤水器、溢水盘、电加热器外壳、设备支架等均以100kg为单位；钢板挡水板分三折曲板、六折曲板，又根据片距不同分别列项，以m2为单位；钢板密闭门分带视孔、不带视孔两个子目，以个为单位。

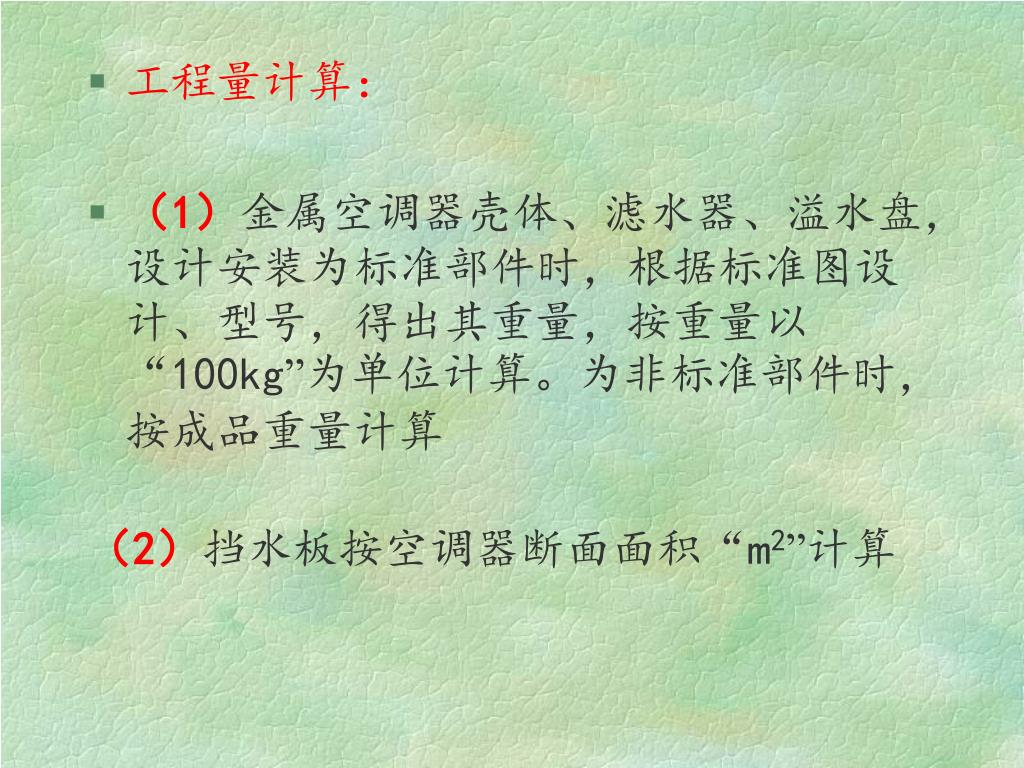

工程量计算： • （1）金属空调器壳体、滤水器、溢水盘，设计安装为标准部件时，根据标准图设计、型号，得出其重量，按重量以“100kg”为单位计算。为非标准部件时，按成品重量计算（2）挡水板按空调器断面面积“m2”计算

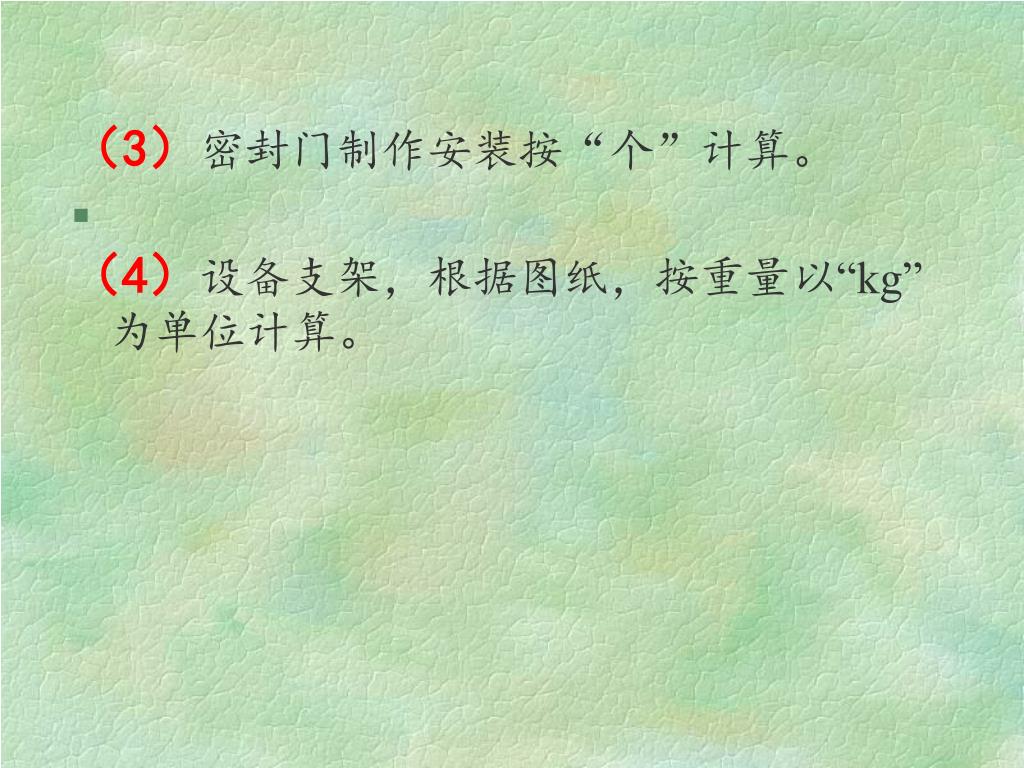

（3）密封门制作安装按“个”计算。 （4）设备支架，根据图纸，按重量以“kg”为单位计算。

八、通风空调设备制作安装 • 1.工程量计算： • 按设备类型、设计型号、规格、重量、安装方式等，以“台”为单位计算。

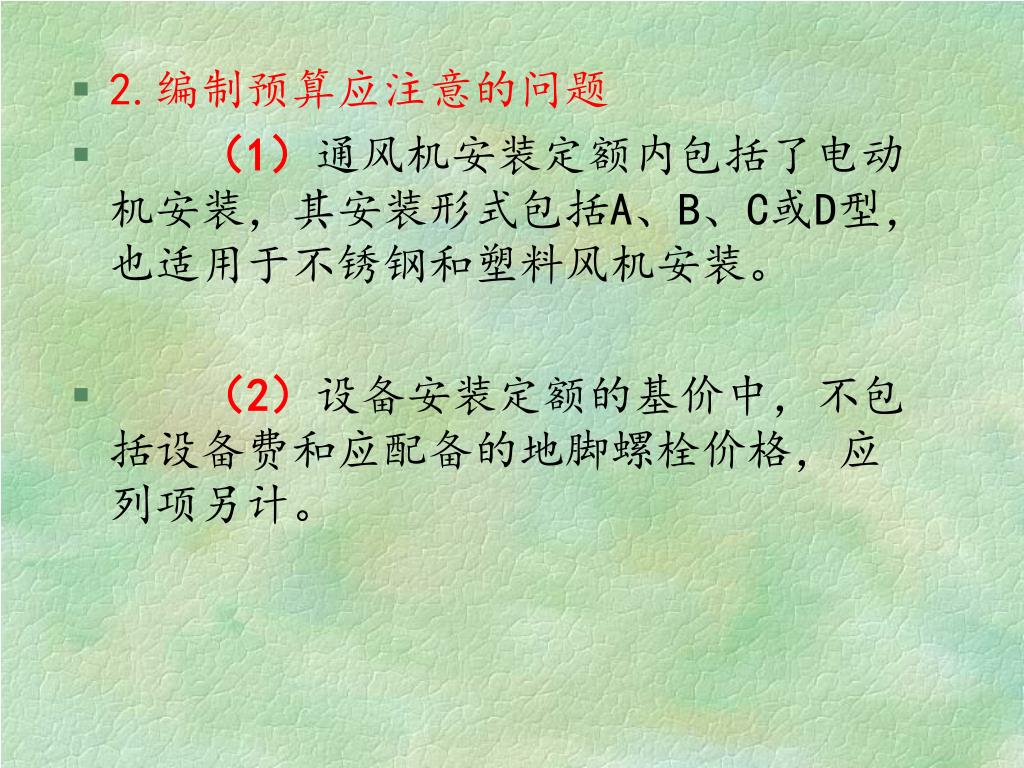

2.编制预算应注意的问题 • （1）通风机安装定额内包括了电动机安装，其安装形式包括A、B、C或D型，也适用于不锈钢和塑料风机安装。 • （2）设备安装定额的基价中，不包括设备费和应配备的地脚螺栓价格，应列项另计。

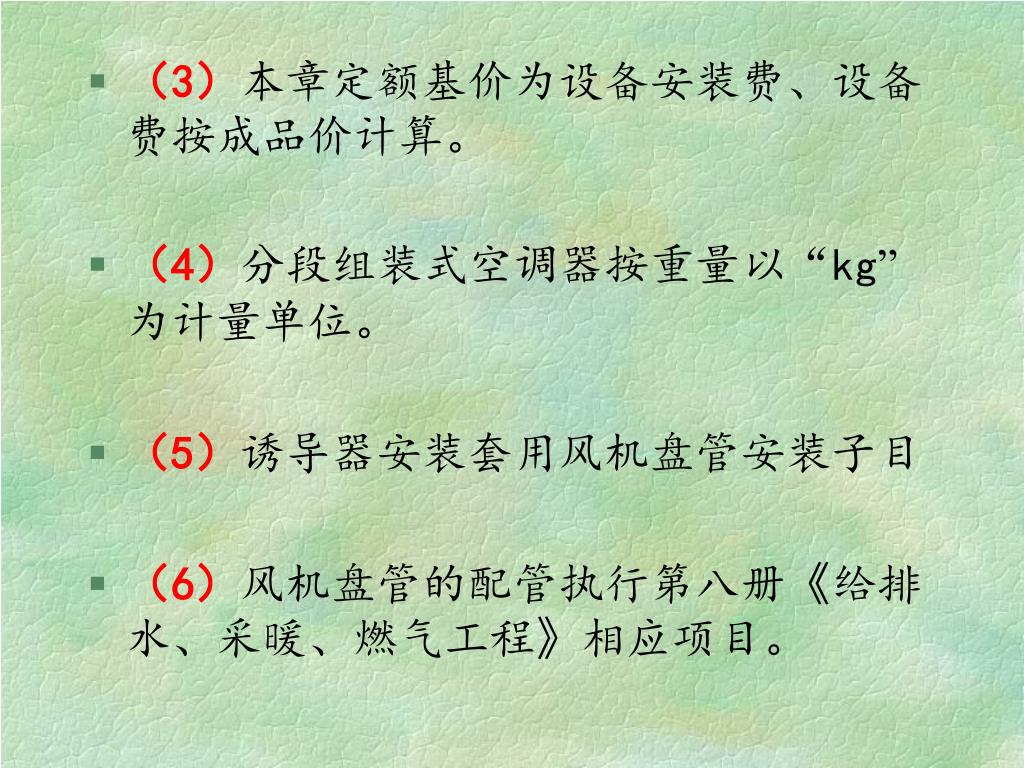

（3）本章定额基价为设备安装费、设备费按成品价计算。（3）本章定额基价为设备安装费、设备费按成品价计算。 • （4）分段组装式空调器按重量以“kg”为计量单位。 • （5）诱导器安装套用风机盘管安装子目 • （6）风机盘管的配管执行第八册《给排水、采暖、燃气工程》相应项目。

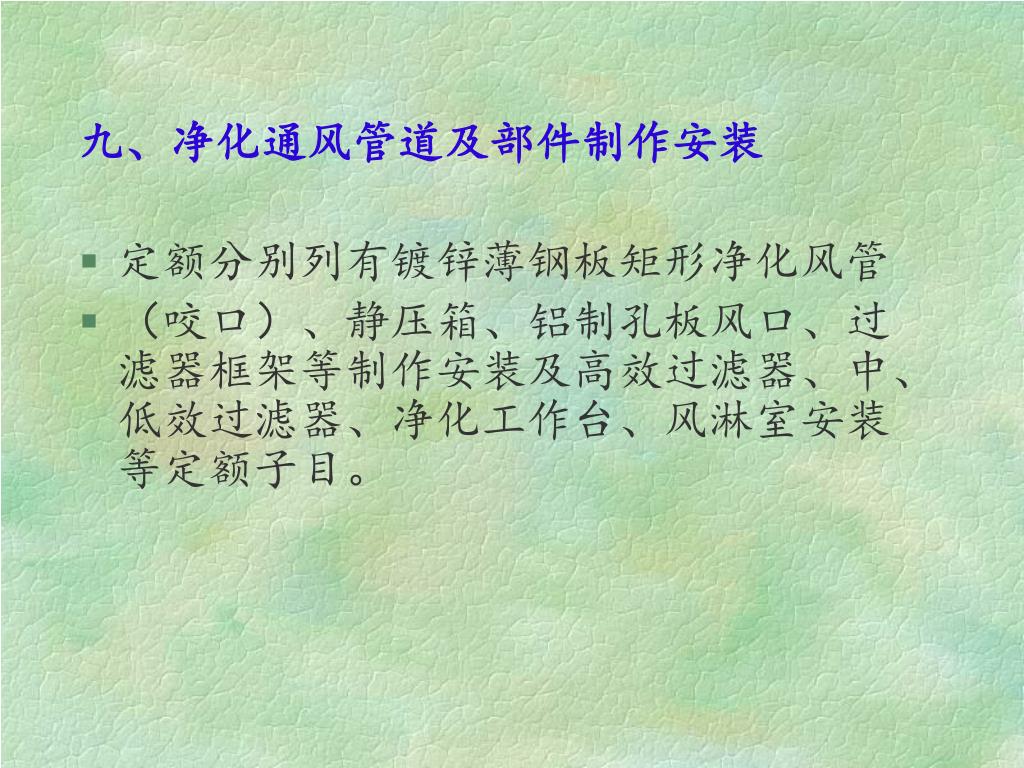

九、净化通风管道及部件制作安装 • 定额分别列有镀锌薄钢板矩形净化风管 • （咬口）、静压箱、铝制孔板风口、过滤器框架等制作安装及高效过滤器、中、低效过滤器、净化工作台、风淋室安装等定额子目。

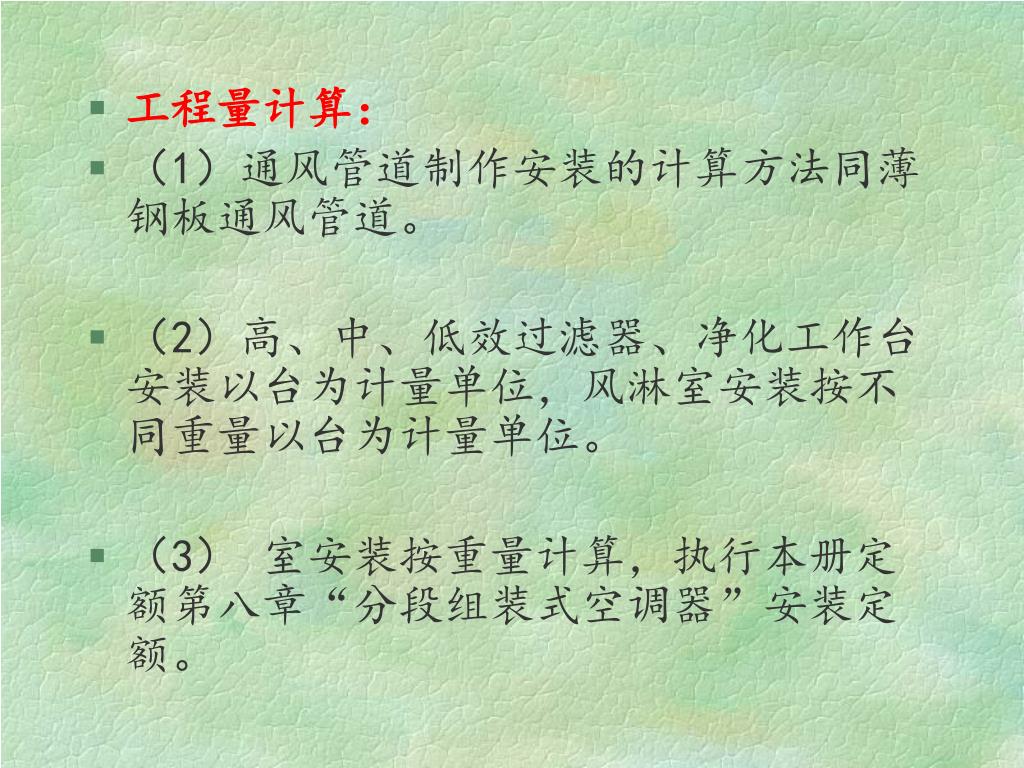

工程量计算： • （1）通风管道制作安装的计算方法同薄钢板通风管道。 • （2）高、中、低效过滤器、净化工作台安装以台为计量单位，风淋室安装按不同重量以台为计量单位。 • （3）室安装按重量计算，执行本册定额第八章“分段组装式空调器”安装定额。

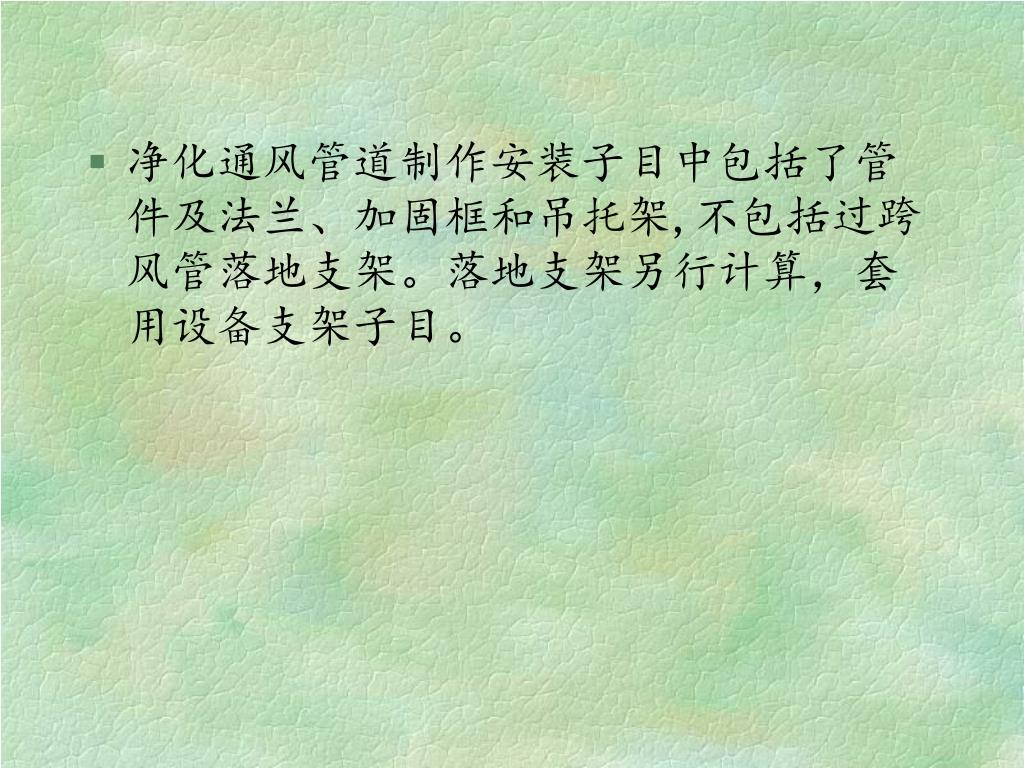

净化通风管道制作安装子目中包括了管件及法兰、加固框和吊托架,不包括过跨风管落地支架。落地支架另行计算，套用设备支架子目。净化通风管道制作安装子目中包括了管件及法兰、加固框和吊托架,不包括过跨风管落地支架。落地支架另行计算，套用设备支架子目。

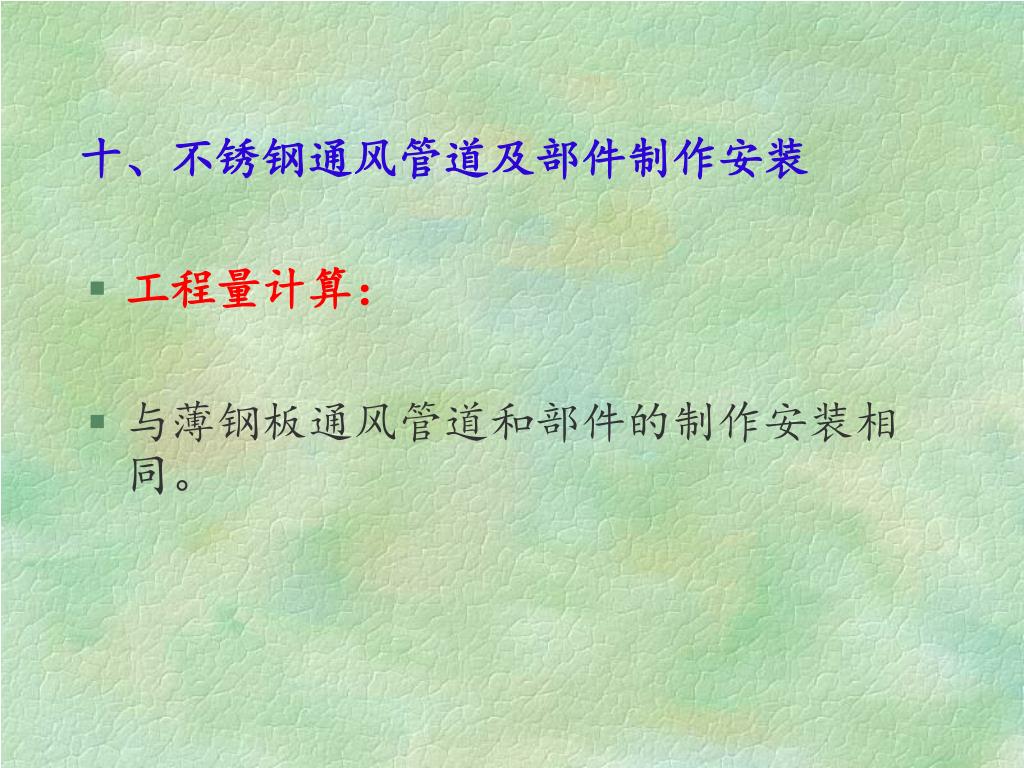

十、不锈钢通风管道及部件制作安装 • 工程量计算： • 与薄钢板通风管道和部件的制作安装相同。

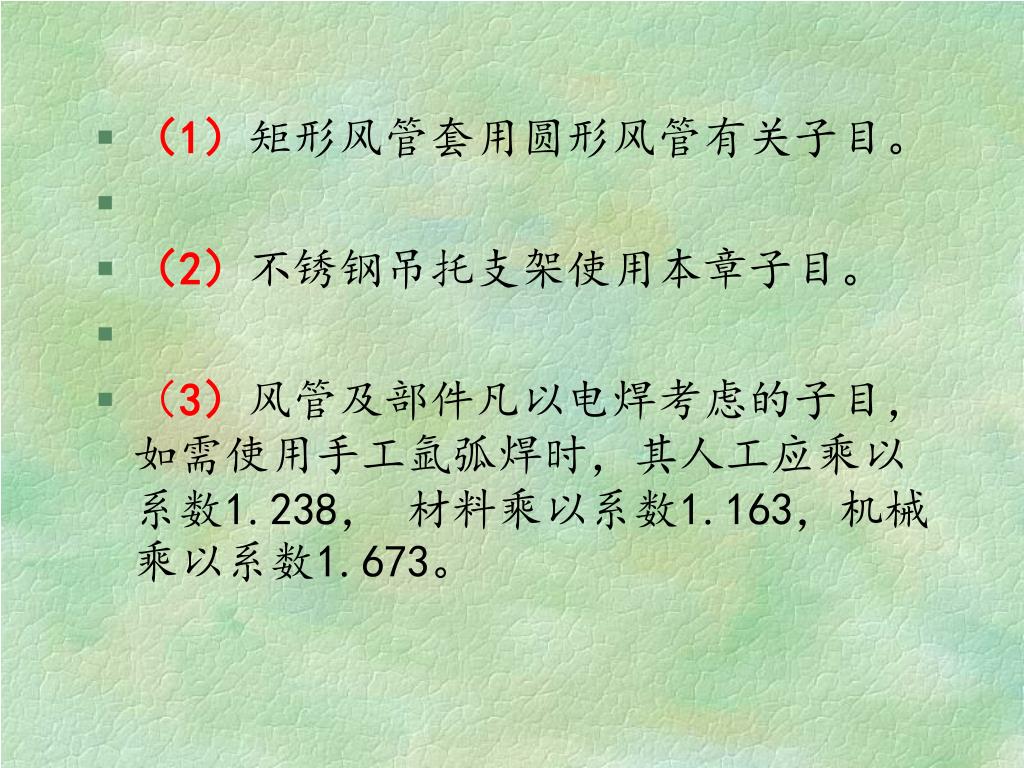

（1）矩形风管套用圆形风管有关子目。 • （2）不锈钢吊托支架使用本章子目。 • （3）风管及部件凡以电焊考虑的子目，如需使用手工氩弧焊时，其人工应乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。

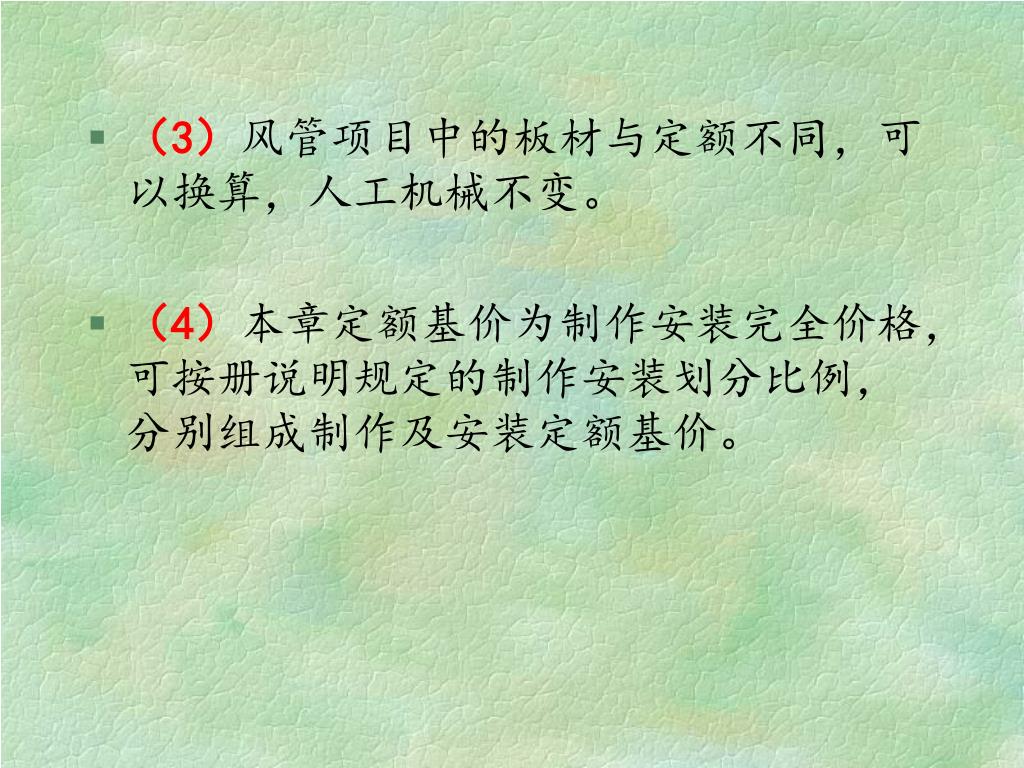

（3）风管项目中的板材与定额不同，可以换算，人工机械不变。（3）风管项目中的板材与定额不同，可以换算，人工机械不变。 • （4）本章定额基价为制作安装完全价格，可按册说明规定的制作安装划分比例，分别组成制作及安装定额基价。

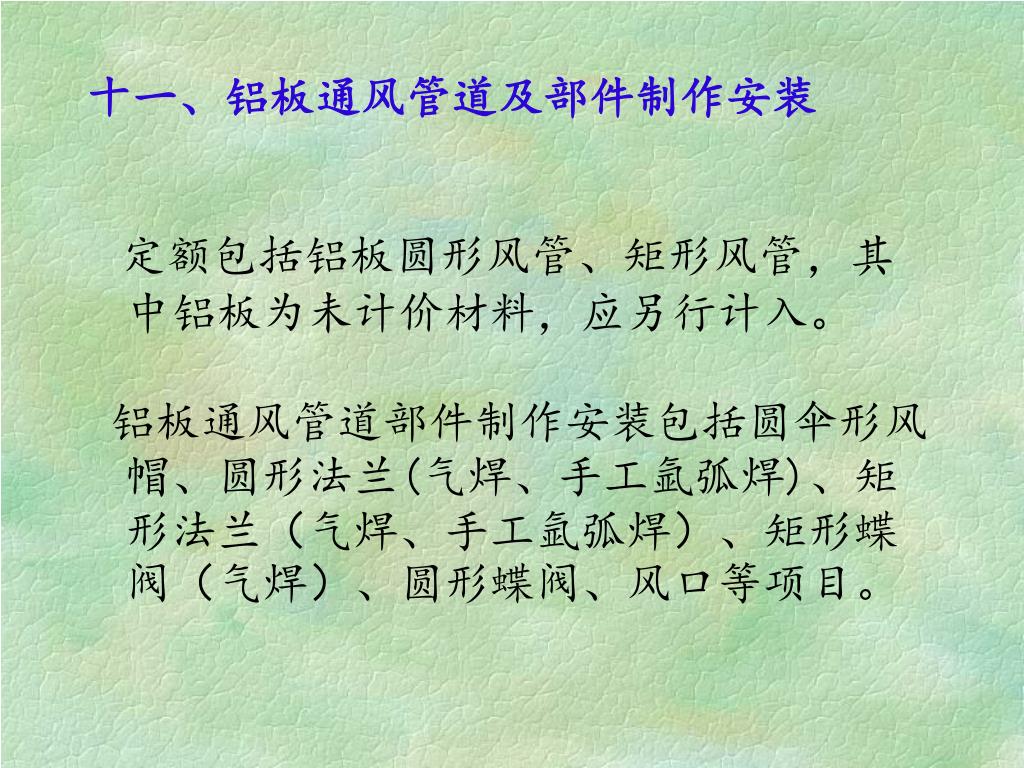

十一、铝板通风管道及部件制作安装 定额包括铝板圆形风管、矩形风管，其中铝板为未计价材料，应另行计入。铝板通风管道部件制作安装包括圆伞形风帽、圆形法兰(气焊、手工氩弧焊)、矩形法兰（气焊、手工氩弧焊）、矩形蝶阀（气焊）、圆形蝶阀、风口等项目。

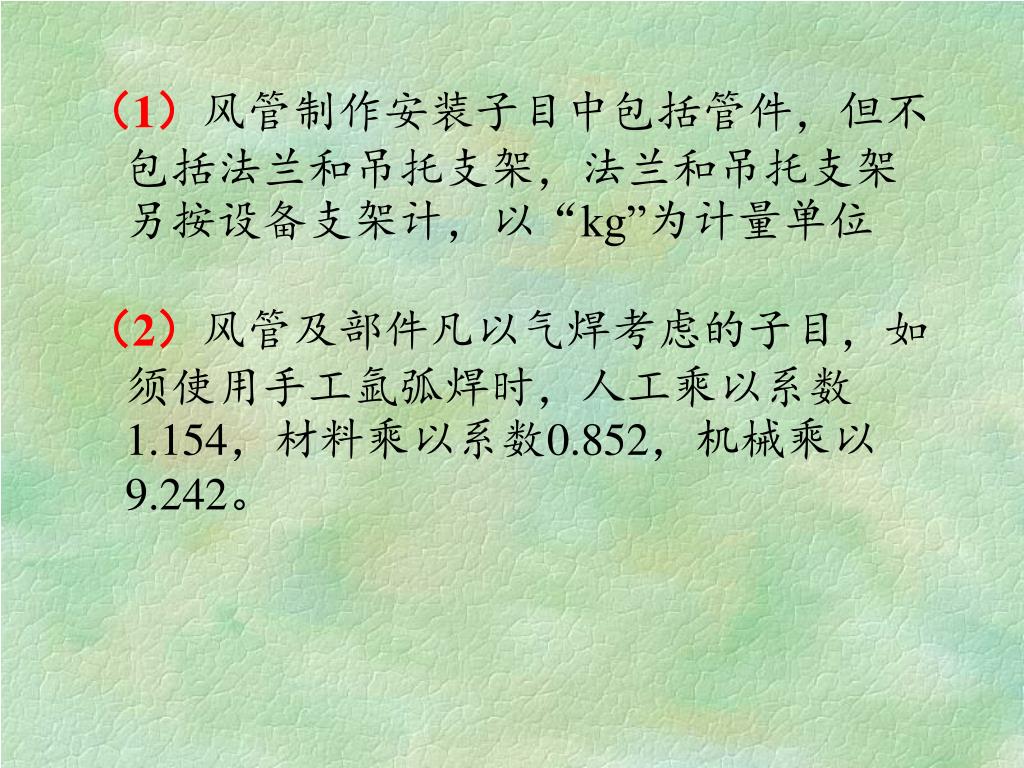

（1）风管制作安装子目中包括管件，但不包括法兰和吊托支架，法兰和吊托支架另按设备支架计，以“kg”为计量单位（1）风管制作安装子目中包括管件，但不包括法兰和吊托支架，法兰和吊托支架另按设备支架计，以“kg”为计量单位（2）风管及部件凡以气焊考虑的子目，如须使用手工氩弧焊时，人工乘以系数1.154，材料乘以系数0.852，机械乘以9.242。

（3）风管项目中的板材与定额不同，可以换算，人工机械不变。（3）风管项目中的板材与定额不同，可以换算，人工机械不变。 • （4）本章定额基价为制作安装完全价格，可按册说明规定的制作安装划分比例，分别组成制作及安装定额基价。

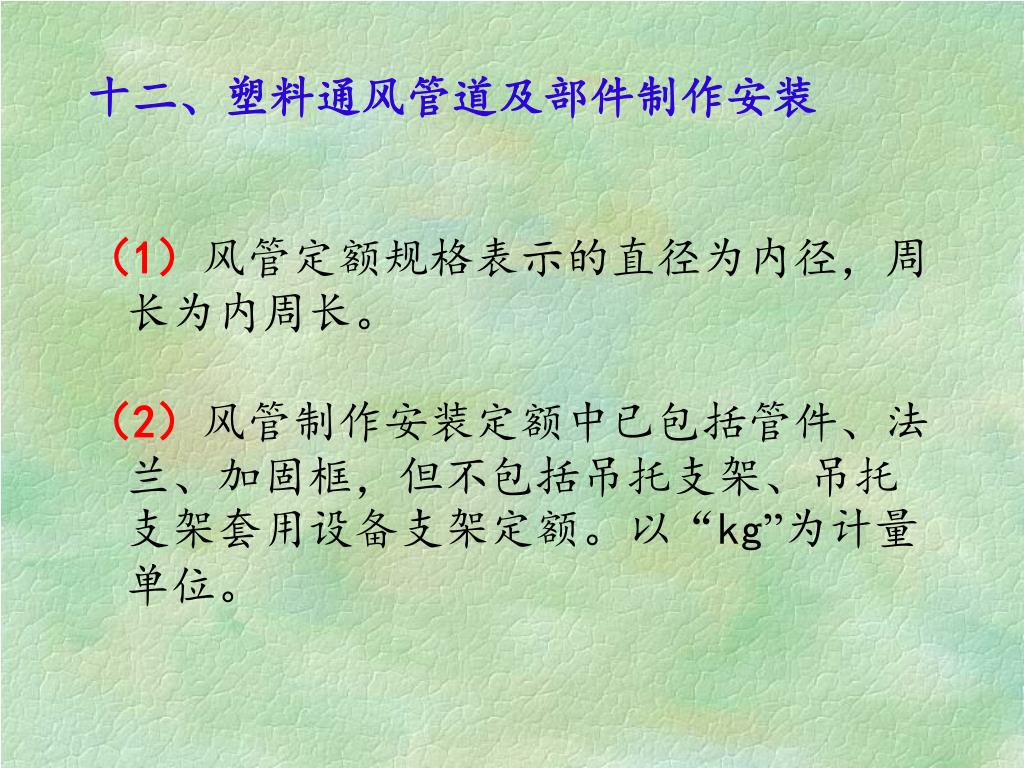

十二、塑料通风管道及部件制作安装 （1）风管定额规格表示的直径为内径，周长为内周长。（2）风管制作安装定额中已包括管件、法兰、加固框，但不包括吊托支架、吊托支架套用设备支架定额。以“kg”为计量单位。
