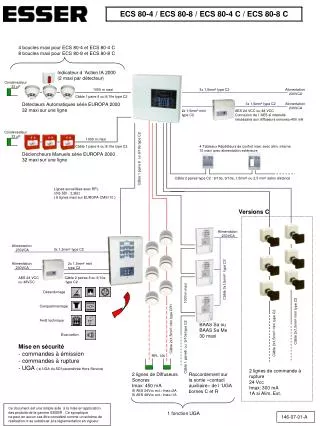

ECS 80-4 / ECS 80-8 / ECS 80-4 C / ECS 80-8 C

4 boucles maxi pour ECS 80-4 et ECS 80-4 C

8 boucles maxi pour ECS 80-8 et ECS 80-8 C

Indicateur d ’Action IA 2000

(2 maxi par détecteur)

Condensateur

22 µF

1000 m maxi

3x 1,5mm² type C2

Alimentation

230VCA

Câble 1 paire 8 ou 9/10e type C2

Détecteurs Automatiques série EUROPA 2000

32 maxi sur une ligne

3x 1,5mm² type C2

Alimentation

230VCA

2x 1,5mm² mini

type C2

AES 24 VCC ou 48 VCC

Connexion de l ’AES si intensité

nécessaire aux diffuseurs sonores>450 mA

Condensateur

22 µF

1000 m maxi

Câble 1 paire 8 ou 9/10e type C2

4 Tableaux Répétiteurs de confort maxi avec alim. interne

10 maxi avec alimentation extérieure

Déclencheurs Manuels série EUROPA 2000

32 maxi sur une ligne

Câble 1 paire 8 ou 9/10e type C2

Câble 2 paires type C2 : 8/10e, 9/10e, 1.5mm² ou 2.5 mm² selon distance

Lignes surveillées avec RFL

côté SDI : 2,2k

( 8 lignes maxi sur EUROPA CMSI 10 )

Versions C

Alimentation

230VCA

Alimentation

230VCA

3x 1,5mm² type C2

Alimentation

230VCA

2x 1,5mm² mini

type C2

AES 24 VCC

ou 48VCC

Câble 2 paires 8 ou 9/10e

type C2

Câble 3x1,5mm² type C2

Désenfumage

1000 m maxi

Compartimentage

Câble 2x1,5mm² mini type C2

Arrêt technique

BAAS Sa ou

BAAS Sa Me

30 maxi

Câble 2x1,5mm² mini type C2

Câble 2x1,5mm² mini type CR1

Évacuation

Mise en sécurité

- commandes à émission

- commandes à rupture

- UGA ( si UGA du SDI paramétrée Hors Service)

Câble 1 paire8 ou 9/10e type C2

RFL 10k

2 lignes de commande à

rupture

24 Vcc

Imax: 300 mA

1A si Alim. Ext.

2 lignes de Diffuseurs

Sonores

Imax: 450 mA

Si AES 24Vcc ext.: Imax=2A

Si AES 48Vcc ext.: Imax=1A

Raccordement sur

la sortie «contact

auxiliaire» de l ’UGA

bornes C et R

1 fonction UGA

146-07-01-A
