梁的几何性质对变形的影响

F. F. 上节回顾. 梁的几何性质对变形的影响. F. F. 上节回顾. 几何性质对变形的影响. z. y. d A. z. y. O. 上节回顾. 1. 静矩. z. y. d A. y C. C. z C. z. y. O. 上节回顾. 形心与静矩的关系. S z = A y c. S y = A z c. 图形对一个轴的静矩，等于该图面积 与其形心坐标的乘积。. z. C. y. 上节回顾. 图形对形心轴 的静矩必为零. z. y. d A. z. y. O.

tannar
Download Presentation

梁的几何性质对变形的影响

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

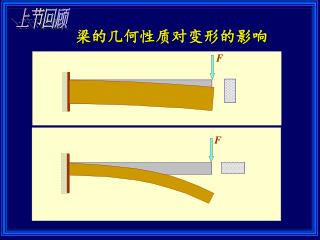

  1. F F 上节回顾 梁的几何性质对变形的影响

  2. F F 上节回顾 几何性质对变形的影响

  3. z y dA z y O 上节回顾 1. 静矩

  4. z y dA yC C zC z y O 上节回顾 形心与静矩的关系 Sz= A yc Sy= A zc 图形对一个轴的静矩，等于该图面积 与其形心坐标的乘积。

  5. z C y 上节回顾 图形对形心轴 的静矩必为零

  6. z y dA z y O 上节回顾 2. 惯性矩 3. 惯性积

  7. z h y O z b y O d 上节回顾 当y，z 轴中有一轴为对称轴时， 图形对yz轴的 惯性积必为零 y，z 轴为主惯性轴

  8. h z b y O 上节回顾 4. 形心主惯性矩

  9. z z y O d O y D D 上节回顾 形心主惯性矩

  10. F F B A D C a a F C D B FQ A F Fa M B A D C 第六章 弯曲应力 §6.1 概述 一、纯弯曲与横力弯曲 纯弯曲 FQ = 0 M ≠ 0 , M=常量 如 CD 段 横力弯曲 FQ ≠ 0 M ≠ 0 如 AC , DB 段

  11. z Q y σdA z τdA y M 二、弯曲应力与内力的关系 弯曲正应力 σ 弯曲切应力 τ

  12. §6.2 纯弯曲梁横截面上的应力

  13. 纵线 横线 m n b b a a m n M n m M b b a a n m 纯弯曲梁：因 FQ =0 所以 τ = 0，σ ≠ 0 一、变形特点 纵线： 变为同心圆弧线； 凹侧缩短，凸侧伸长。 横线： 仍为直线，且垂直于纵线； 不同横截面相对转过一个角度。

  14. 纵线 横线 m n b b a a m n M n m M b b a a n m 二、平面假设 横截面在梁变形后 仍保持为平面，且与 变弯的轴线垂直， 只是绕截面上某轴 转动了一个角度。 ——对梁内部变形的推测

  15. 三、中性层，中性轴 • 中性层 弯曲变形过程中 长度始终不变的纵线 组成的层面。 意义：中性层将梁 分成两个区域： 凹侧缩短受压， 凸侧伸长受拉。 M M

  16. 2. 中性轴 中性层与横截面的交线。 意义——中性轴将横截面分成两个区域： 受拉区和受压区，而中性轴上的正应力为零。 弯曲变形可看作横截面绕自己的中性轴转动。

  17. 横截面 z O y y 四、纯弯曲正应力 z轴——中性轴 y轴——纵对称轴 y 坐标相同的点所在纵线 变形相同，因而应力相同， 所以 σ = σ(y)

  18. ρ dθ dx O O O′ y y 纵对称面 考察微段dx 的变形： O - O中性层，变形后为 O′- O′ ρ —— 中性层曲率半径 O′

  19. M M 1. 变形几何关系 b′b′的线应变 2.物理关系 当 σ ≤ σp 胡克定律 3. 静力学关系

  20. 可见，中性轴通过横截面的形心。 y是对称轴，这一条自动满足

  21. 中性轴 4. 弯曲正应力公式 记惯性矩 则 所以 弯曲正应力沿截面高度线性分布，中性轴上为零， 距中性轴越远，数值越大。

  22. M 5. 最大正应力的计算 当 y = ymax , 有 σmax 式中 称抗弯截面系数 单位 m3

  23. h b z O 6. Iz 和 Wz 的计算 z

  24. y z O y d O z D D Iz 和 Wz 的计算

  25. 4 R 30 例1. 宽b=30mm,厚h=4mm的钢带，绕装在半径为R的圆筒上， 已知钢带的E=200GPa， σp=400MPa,要求钢带绕装过程中 的应力不超过σp，求圆筒的最小半径R. 解：

  26. §6.3 横力弯曲 正应力强度条件 1. 横力弯曲变形特点 截面翘曲——平面假设不成立

  27. 2. 横力弯曲正应力 采用纯弯曲正应力公式，当梁的跨高比 l／ｈ≥ 5时，误差 δ＜ 2 ﹪， 　　因此，对细长梁，无论纯弯曲还是横力弯曲， 横截面上的正应力都可用下式计算：

  28. 3. 弯曲正应力强度条件 注：⑴ 当〔σt〕≠ 〔σc〕, 应分别计算。 〔σt〕—— 许用拉应力 〔σc〕——许用压应力 ⑵ 型钢的Wz等参数应查表。 ⑶ 截面上下不对称应当用公式：

  29. 4.5 M (kN.m) 例2. 宽b=120mm,高h=180mm的矩形截面简支梁如图所示， 求跨中截面上a,b,c三点的正应力。 解：作弯矩图 c q=4kN/m 180 z 50 b a点： 3m a 120 b点： c点：

  30. 375 M (kN.m) 例3. 图示简支梁由56号工字钢制成，求危险截面上的最大正应 力σmax及同一截面上a点的正应力σa。 解：作弯矩图 166 F=150kN 560 A B C z 查型钢表： 5m 5m a 21 y a点：

  31. 200 40kN 200kN/m 30 y1= 48 C A B D z 160 y2=142 y 500 900 400 FA FC 30 例题 已知：Iz= 26.1×10－6 m4 , 〔σt〕=35 MPa, 〔σc〕=90 MPa 求：校核梁的正应力强度

  32. 40kN 200kN/m 200 C A B D 30 y1= 48 z 500 900 400 160 y2=142 FA y FC 30 7.15 M (kNm) 16 例题 解：1. 求支反力 FA=14.3 kN (↑) FC=105.7 kN(↑) 2. 内力计算 作弯矩图 MB=7.15 kNm, MC=－16 kNm

  33. 40kN 200kN/m 200 C A B D 30 y1= 48 z 500 900 400 160 y2=142 FA y FC 30 7.15 M (kNm) 16 讨论

  34. 40kN 200kN/m 200 C A B D 30 y1= 48 z 500 900 400 160 y2=142 FA y FB 30 7.15 M (kNm) 16 例题 3. 强度校核

  35. 40kN 200kN/m 200 C A B D 30 y1= 48 z 500 900 400 160 y2=142 FA y FC 30 7.15 M (kNm) 16 讨论 1. C 截面 σtmax１= 29.4 MPa, 并不是全梁最大拉应力。 2. B截面 σtmax= 38.9 MPa, 超过〔σt〕（=35 MPa） 11％，所以强度不够。

  36. 作 业 6-1 6-3 6-7 ６-12 再 见

  37. 作 业 6-8 6-11 6-21 再 见
