  1. 基于CloudFoundry的私有云平台 @王炜煜，百度运维部 weibo.com/wwy1640 2013-7-19

  2. 内容 背景与目标 实践与改造（Part1、2） 流程与标准 改变运维 未来计划

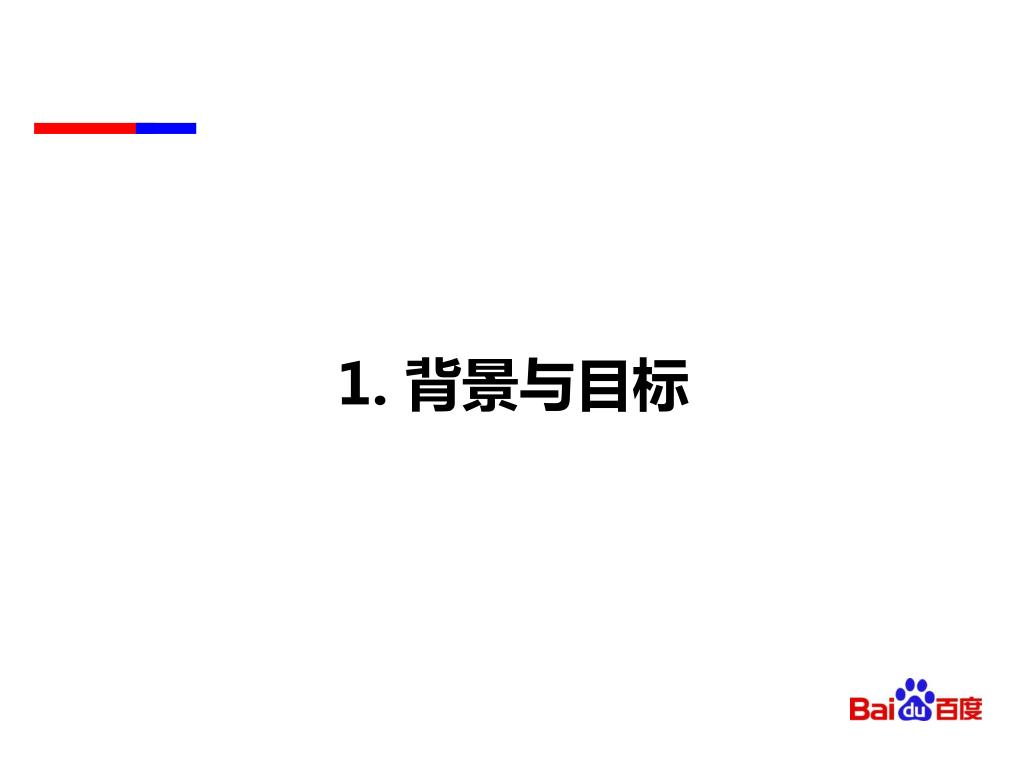

  3. 1. 背景与目标

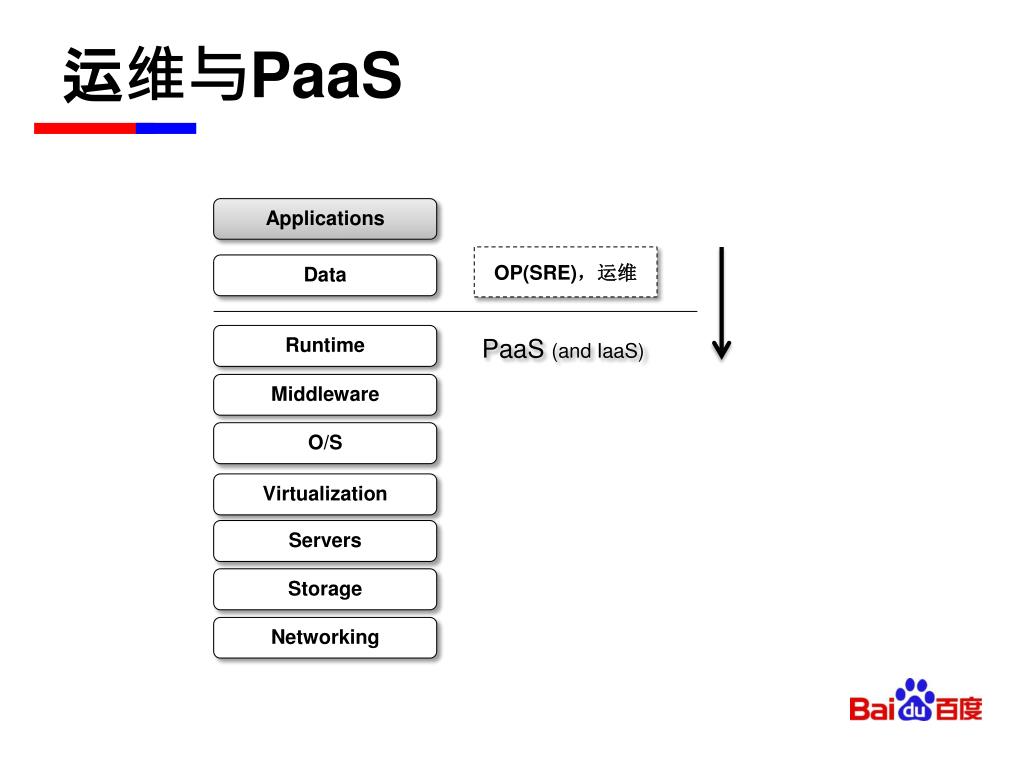

  4. 运维与PaaS Applications OP(SRE)，运维 Data Runtime PaaS(andIaaS) Middleware O/S Virtualization Servers Storage Networking

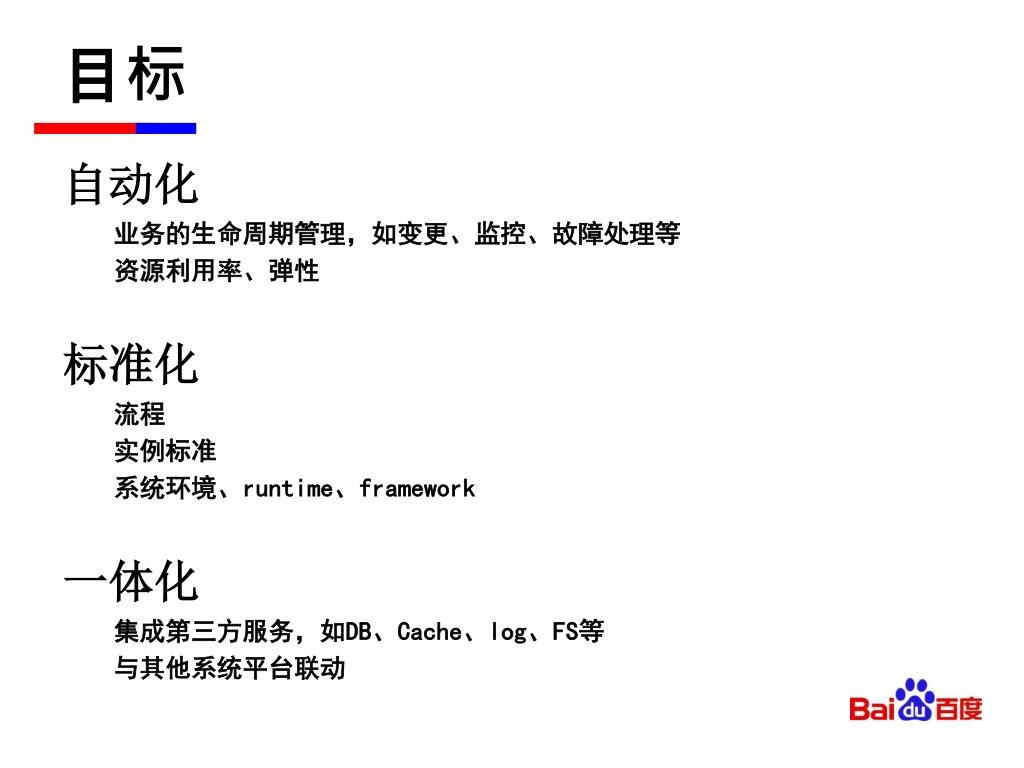

  5. 目标 自动化 业务的生命周期管理，如变更、监控、故障处理等 资源利用率、弹性 标准化 流程 实例标准 系统环境、runtime、framework 一体化 集成第三方服务，如DB、Cache、log、FS等 与其他系统平台联动

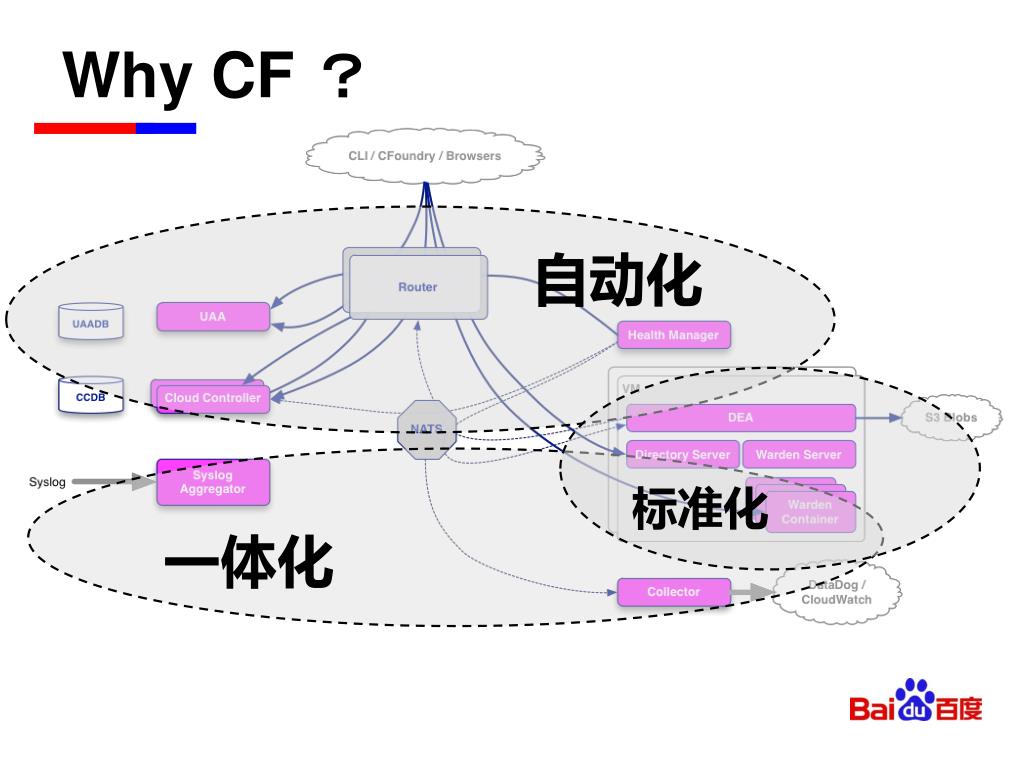

  6. Why CloudFoundry ？ 机器管理（下游部门） 自动化 标准化 一体化

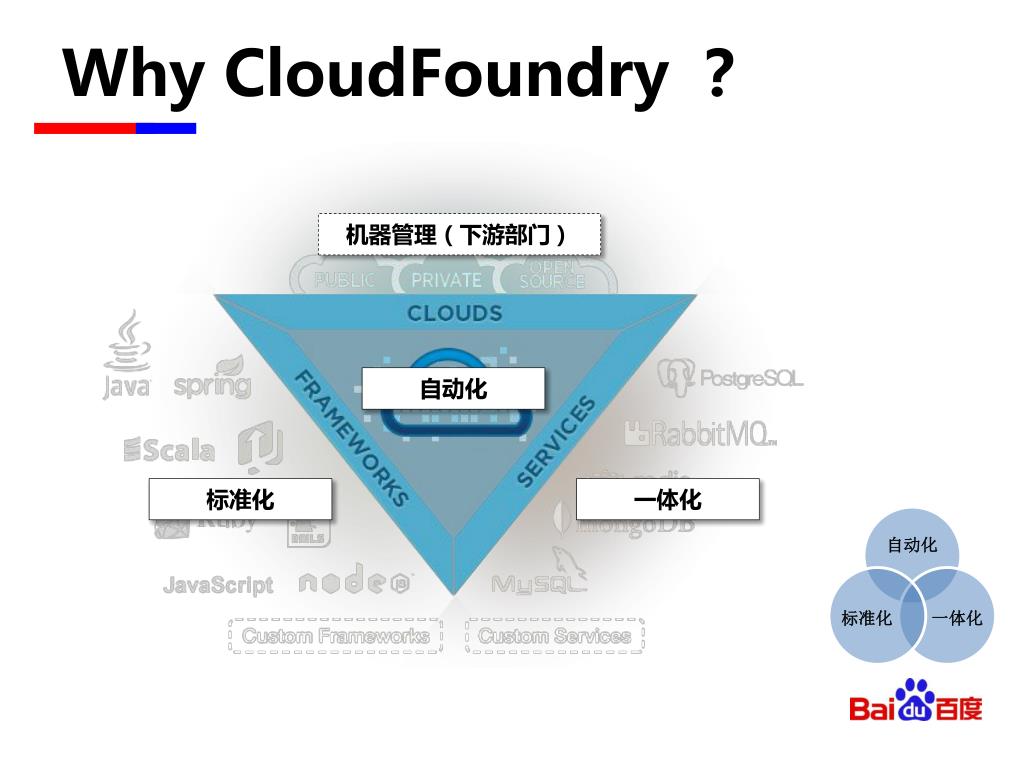

  7. Why CF ？ 自动化 标准化 一体化

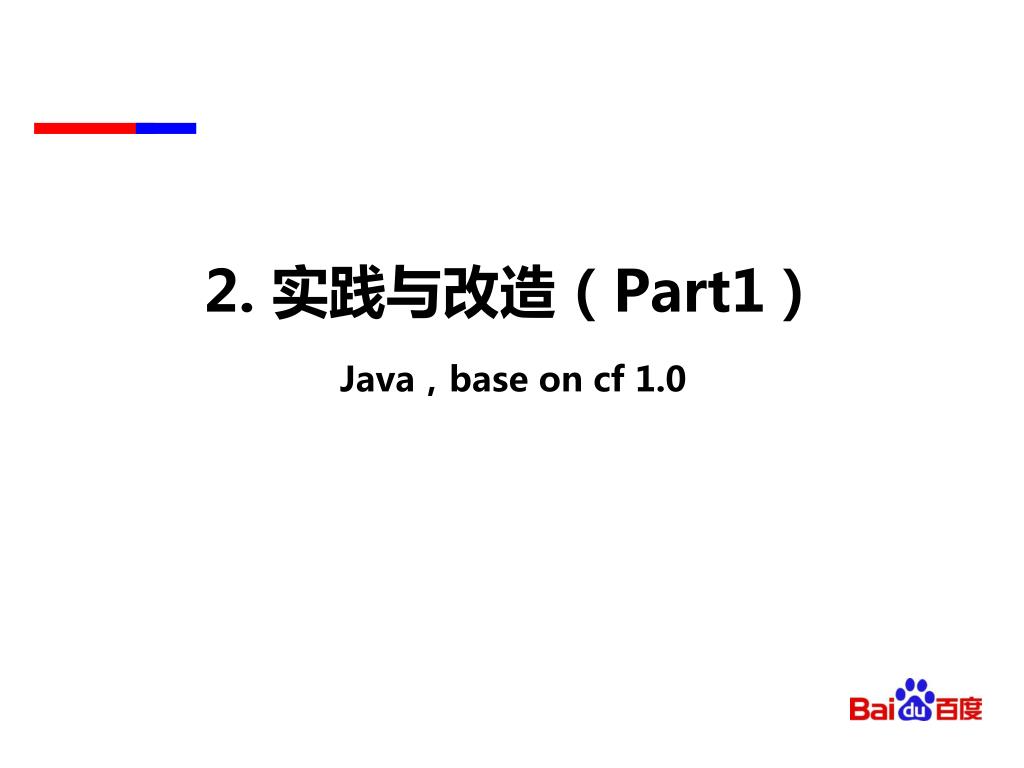

  8. 2. 实践与改造（Part1） Java，baseoncf1.0

  9. JavaApps • 产品种类 >100 • APP>200 • 实例>2000 • 平均单实例10G（内存） • 日均总pv >10亿 • APP的开发及测试人员 >700人 • Tomcat5/6/7、jdk1.5/1.6、Standalone

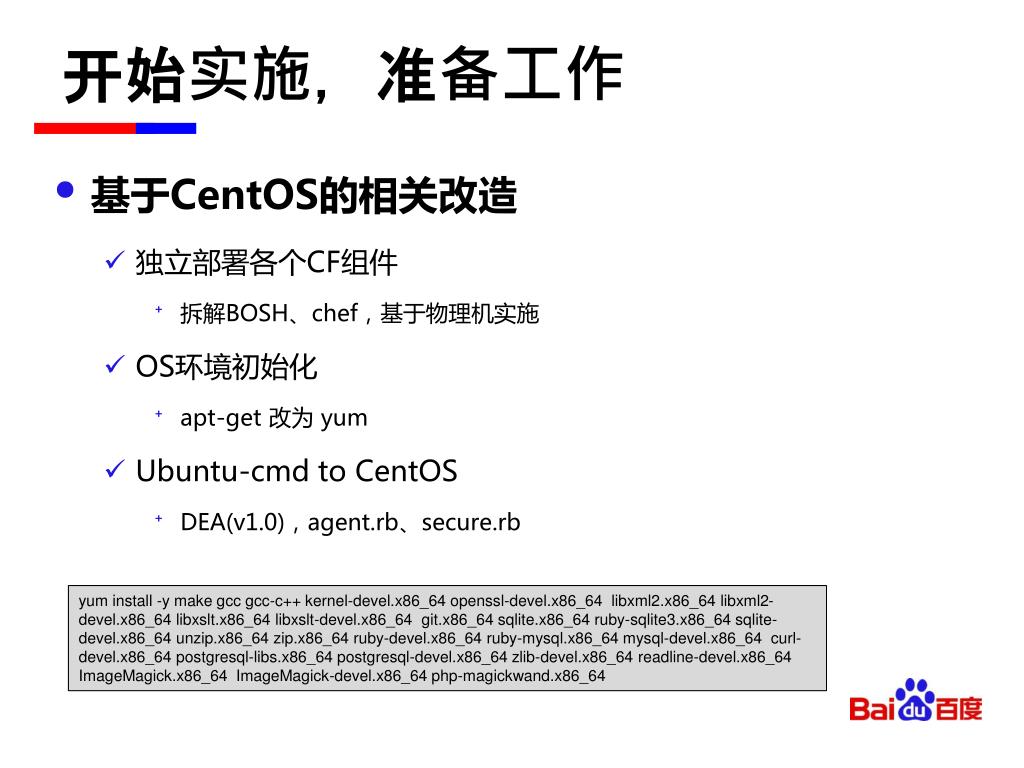

  10. 开始实施，准备工作 • 基于CentOS的相关改造 • 独立部署各个CF组件 • 拆解BOSH、chef，基于物理机实施 • OS环境初始化 • apt-get 改为 yum • Ubuntu-cmd to CentOS • DEA(v1.0)，agent.rb、secure.rb yum install -y make gcc gcc-c++ kernel-devel.x86_64 openssl-devel.x86_64 libxml2.x86_64 libxml2-devel.x86_64 libxslt.x86_64 libxslt-devel.x86_64 git.x86_64 sqlite.x86_64 ruby-sqlite3.x86_64 sqlite-devel.x86_64 unzip.x86_64 zip.x86_64 ruby-devel.x86_64 ruby-mysql.x86_64 mysql-devel.x86_64 curl-devel.x86_64 postgresql-libs.x86_64 postgresql-devel.x86_64 zlib-devel.x86_64 readline-devel.x86_64 ImageMagick.x86_64 ImageMagick-devel.x86_64 php-magickwand.x86_64

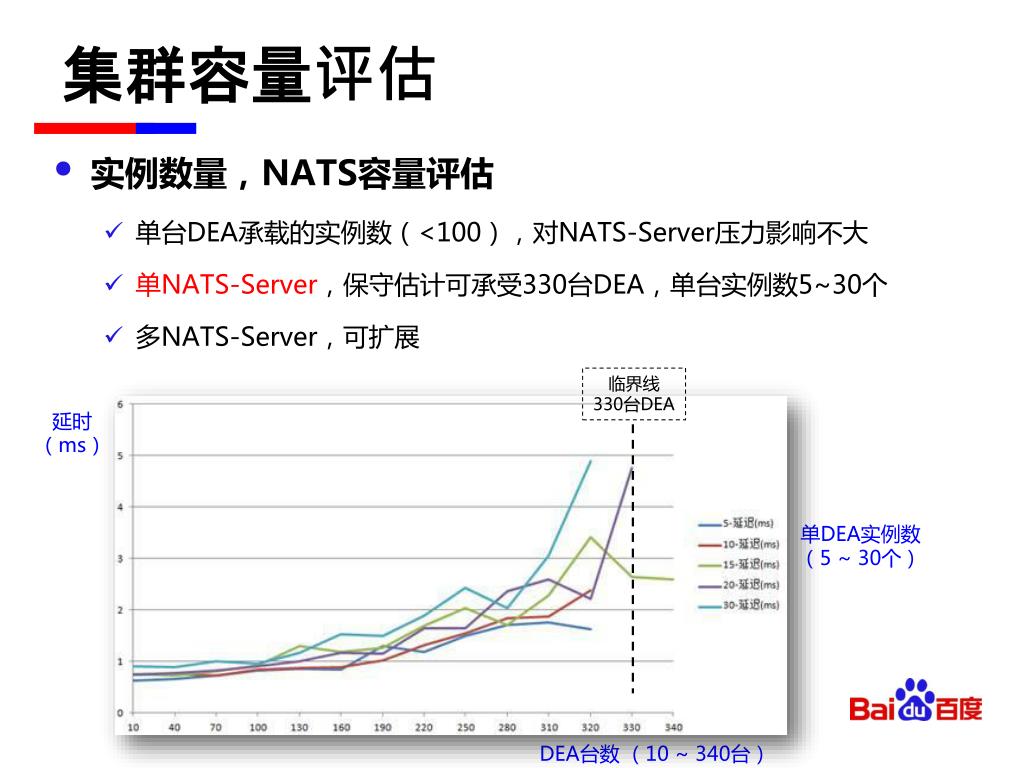

  11. 集群容量评估 • 实例数量，NATS容量评估 • 单台DEA承载的实例数（<100），对NATS-Server压力影响不大 • 单NATS-Server，保守估计可承受330台DEA，单台实例数5~30个 • 多NATS-Server，可扩展 临界线 330台DEA 延时 （ms） 单DEA实例数 （5~30个） DEA台数 （10~340台）

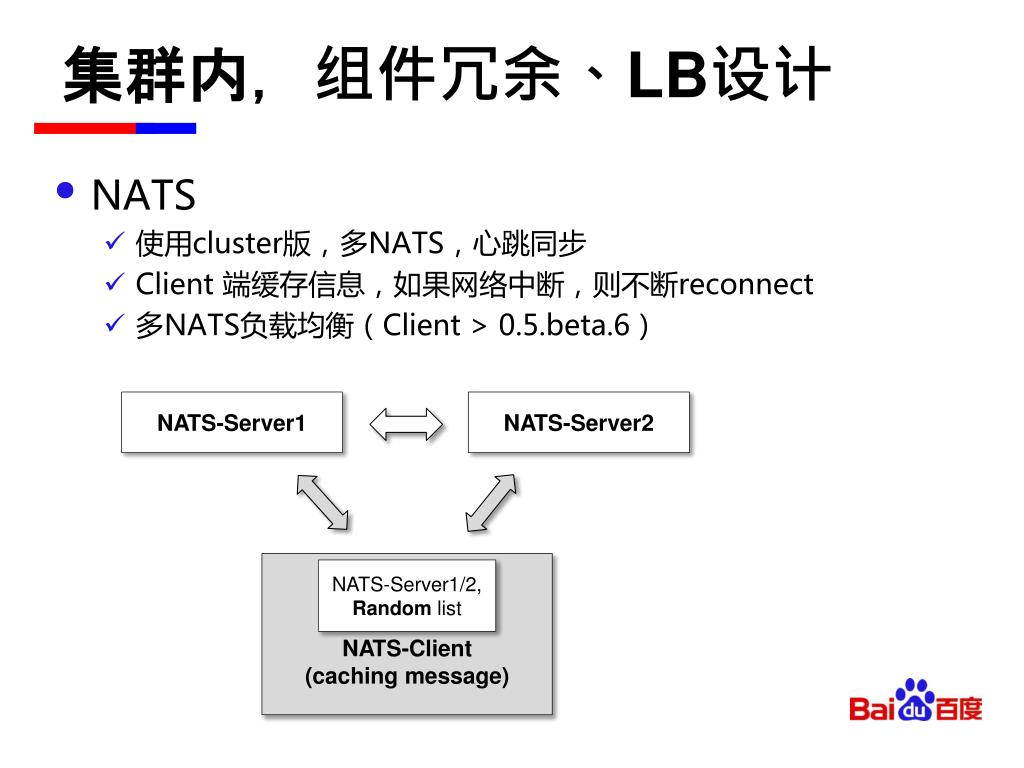

  12. 集群内，组件冗余、LB设计 • NATS • 使用cluster版，多NATS，心跳同步 • Client 端缓存信息，如果网络中断，则不断reconnect • 多NATS负载均衡（Client >0.5.beta.6） NATS-Server1 NATS-Server2 NATS-Client (caching message) NATS-Server1/2, Random list

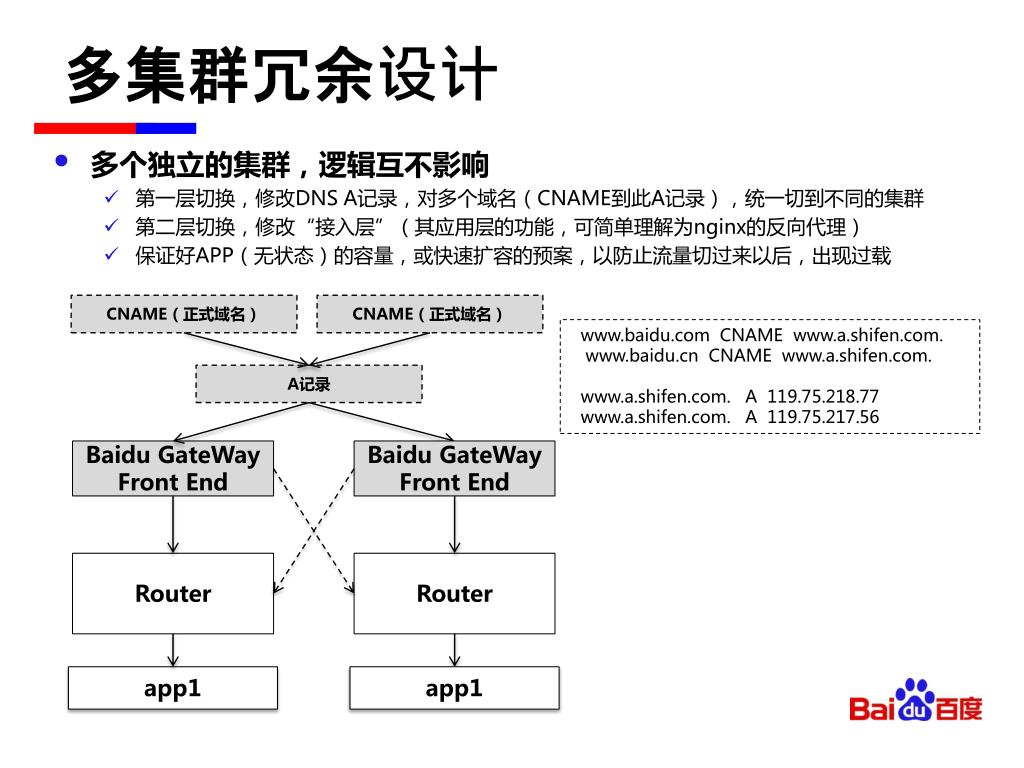

  13. 多集群冗余设计 • 多个独立的集群，逻辑互不影响 • 第一层切换，修改DNSA记录，对多个域名（CNAME到此A记录），统一切到不同的集群 • 第二层切换，修改“接入层”（其应用层的功能，可简单理解为nginx的反向代理） • 保证好APP（无状态）的容量，或快速扩容的预案，以防止流量切过来以后，出现过载 CNAME（正式域名） CNAME（正式域名） www.baidu.comCNAMEwww.a.shifen.com. www.baidu.cnCNAMEwww.a.shifen.com. www.a.shifen.com.A119.75.218.77 www.a.shifen.com.A119.75.217.56 A记录 BaiduGateWay FrontEnd BaiduGateWay FrontEnd Router Router app1 app1

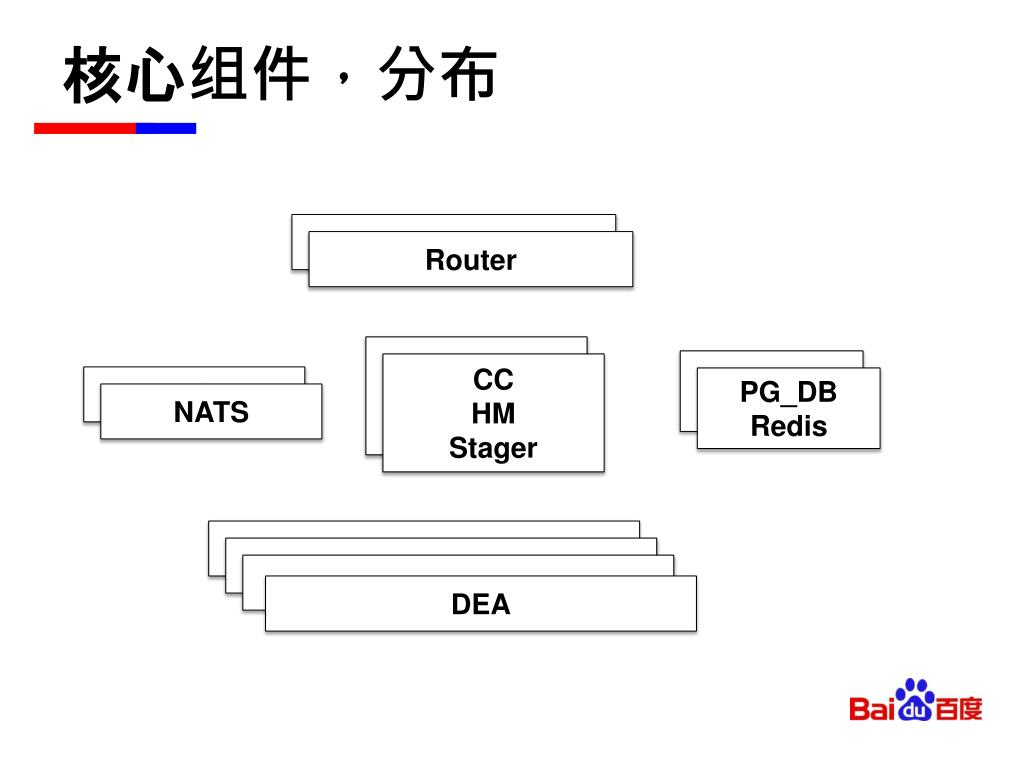

  14. 核心组件，分布 Router_1 Router CC HM Stager NATS_1 PG_DB Redis NATS DEA

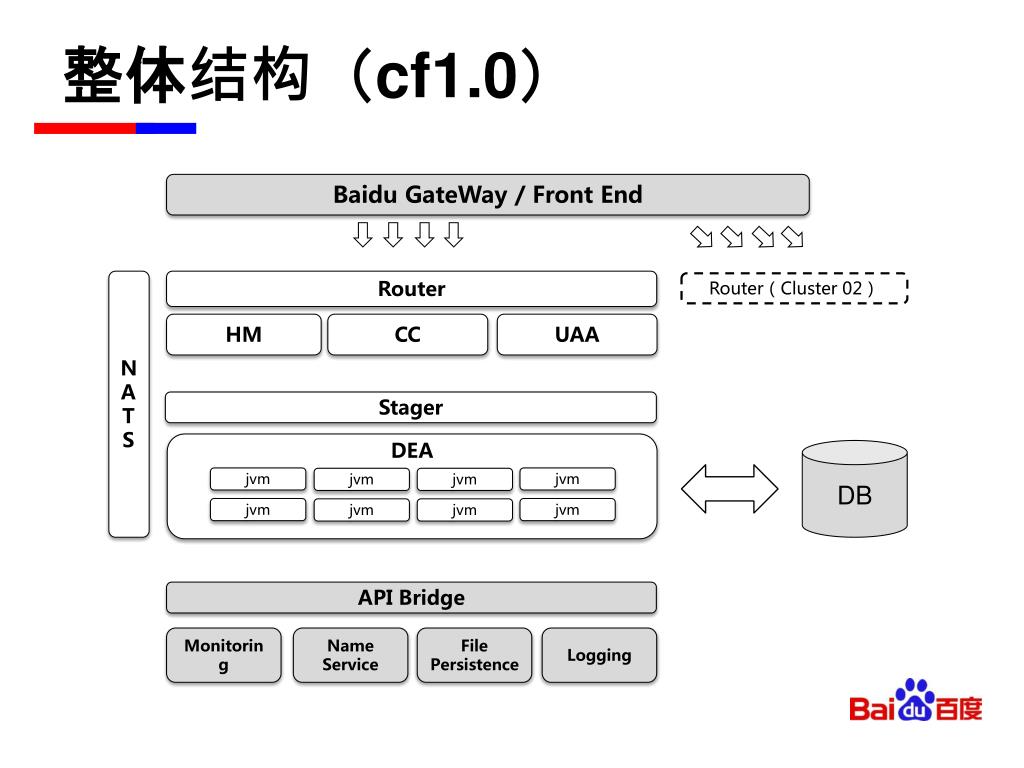

  15. 整体结构（cf1.0） BaiduGateWay / FrontEnd N A T S Router Router（Cluster 02） HM CC UAA Stager DEA DB jvm jvm jvm jvm jvm jvm jvm jvm APIBridge Monitoring NameService File Persistence Logging

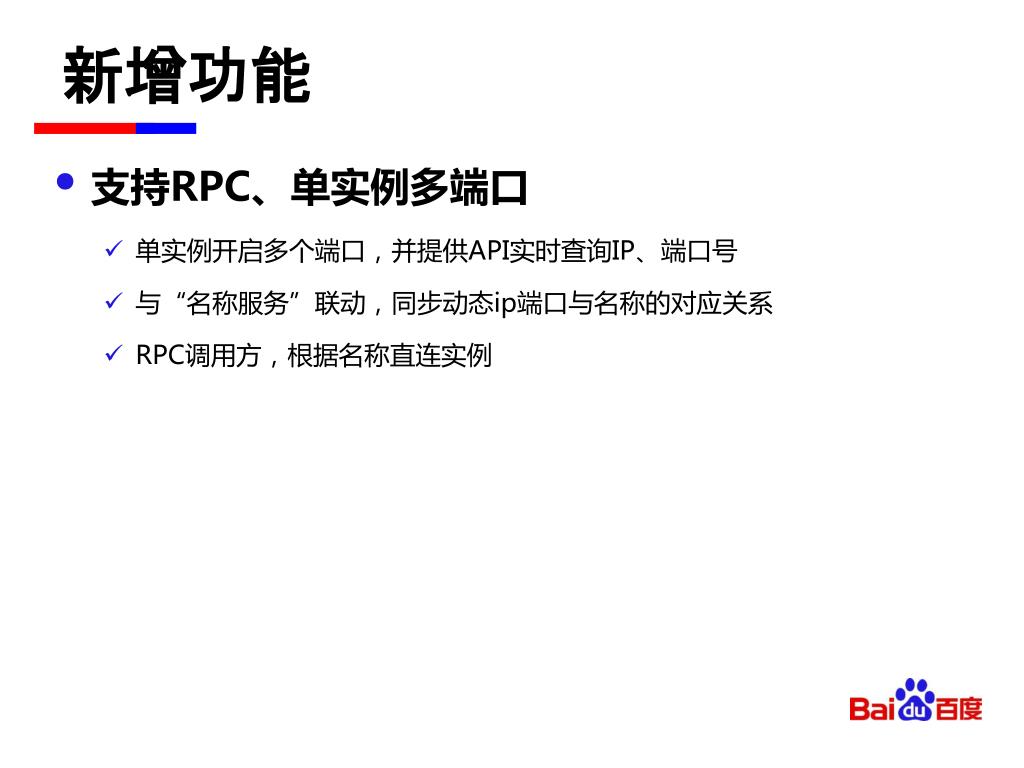

  16. 新增功能 • 支持RPC、单实例多端口 • 单实例开启多个端口，并提供API实时查询IP、端口号 • 与“名称服务”联动，同步动态ip端口与名称的对应关系 • RPC调用方，根据名称直连实例

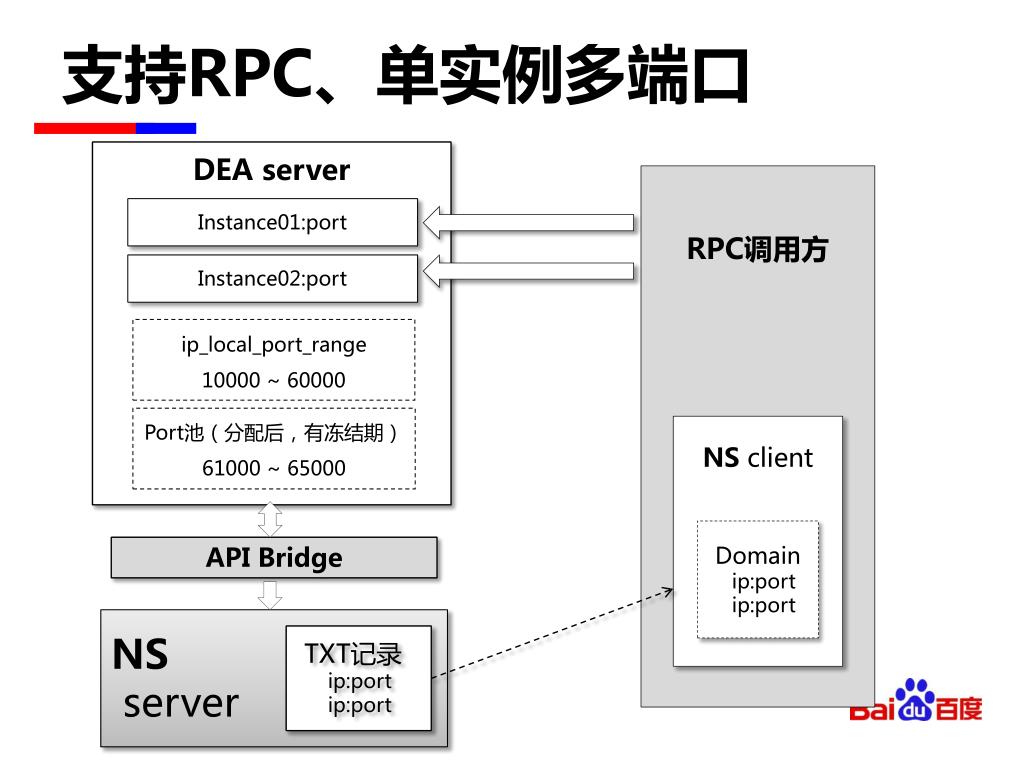

  17. 支持RPC、单实例多端口 DEAserver RPC调用方 Instance01:port Instance02:port ip_local_port_range 10000 ~60000 Port池（分配后，有冻结期） 61000 ~65000 NSclient Domain ip:port ip:port APIBridge NS server TXT记录 ip:port ip:port

  18. 新增功能 • 支持JMX • API实时查询ip与Jconsole端口号，实现JMX数据实时采集

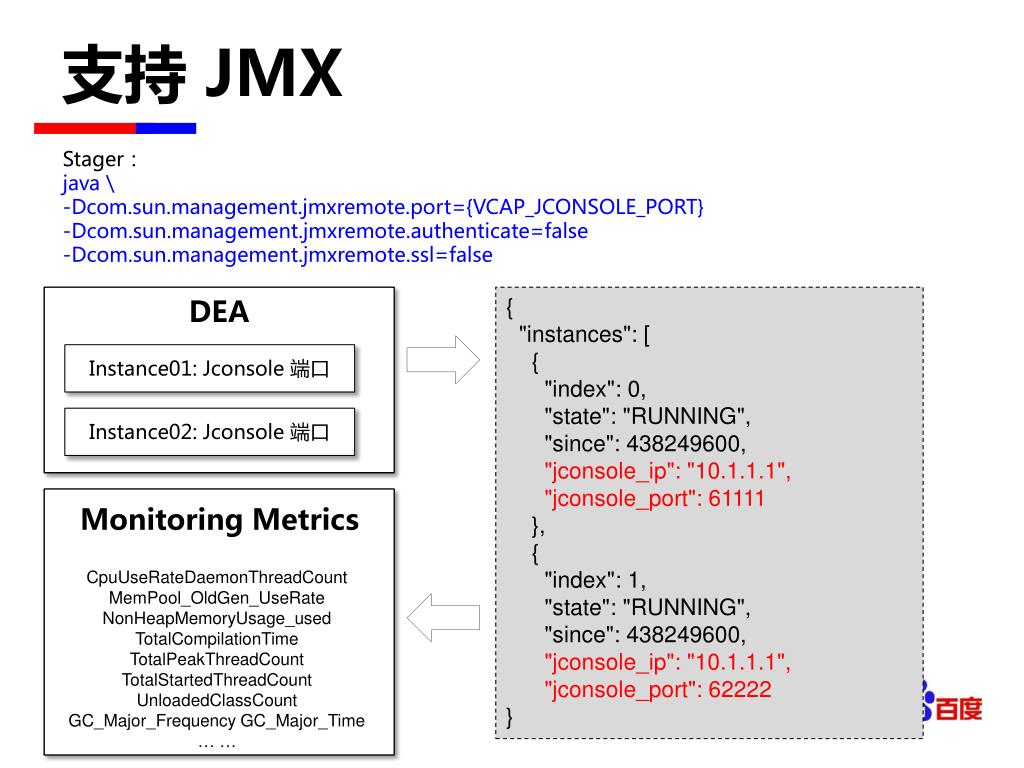

  19. 支持 JMX Stager： java\ -Dcom.sun.management.jmxremote.port={VCAP_JCONSOLE_PORT} -Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false DEA { "instances": [ { "index": 0, "state": "RUNNING", "since": 438249600, "jconsole_ip": "10.1.1.1", "jconsole_port": 61111 }, { "index": 1, "state": "RUNNING", "since": 438249600, "jconsole_ip": "10.1.1.1", "jconsole_port": 62222 } Instance01:Jconsole 端口 Instance02:Jconsole 端口 Monitoring Metrics CpuUseRateDaemonThreadCount MemPool_OldGen_UseRate NonHeapMemoryUsage_used TotalCompilationTime TotalPeakThreadCount TotalStartedThreadCount UnloadedClassCount GC_Major_Frequency GC_Major_Time … …

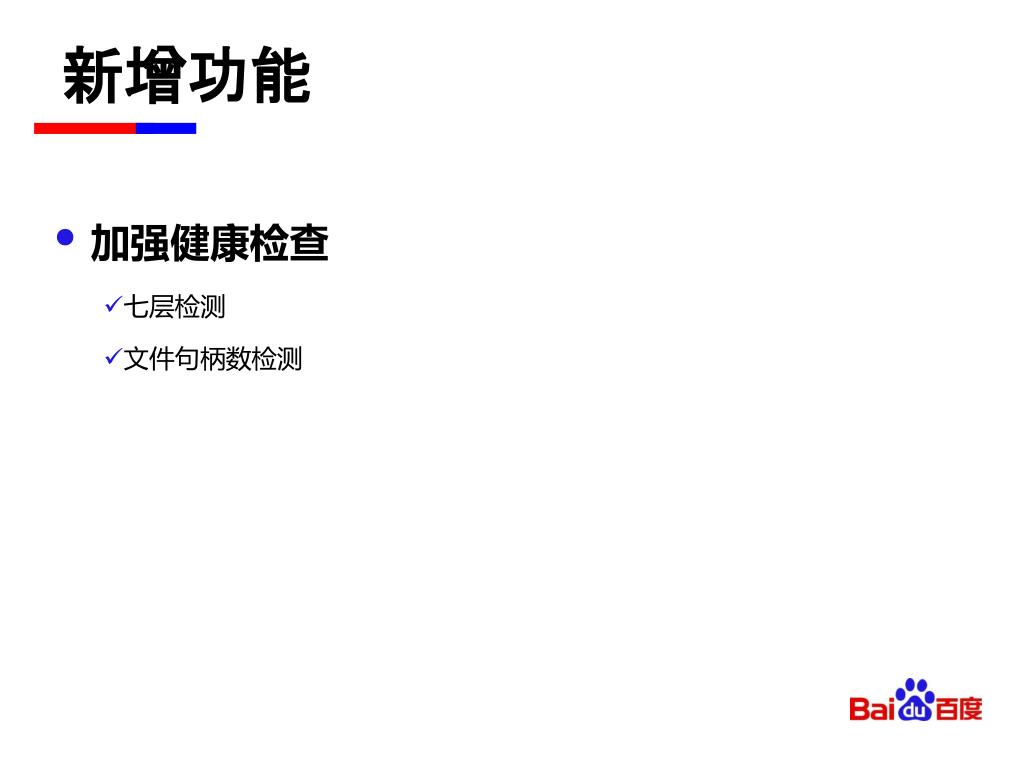

  20. 新增功能 • 加强健康检查 • 七层检测 • 文件句柄数检测

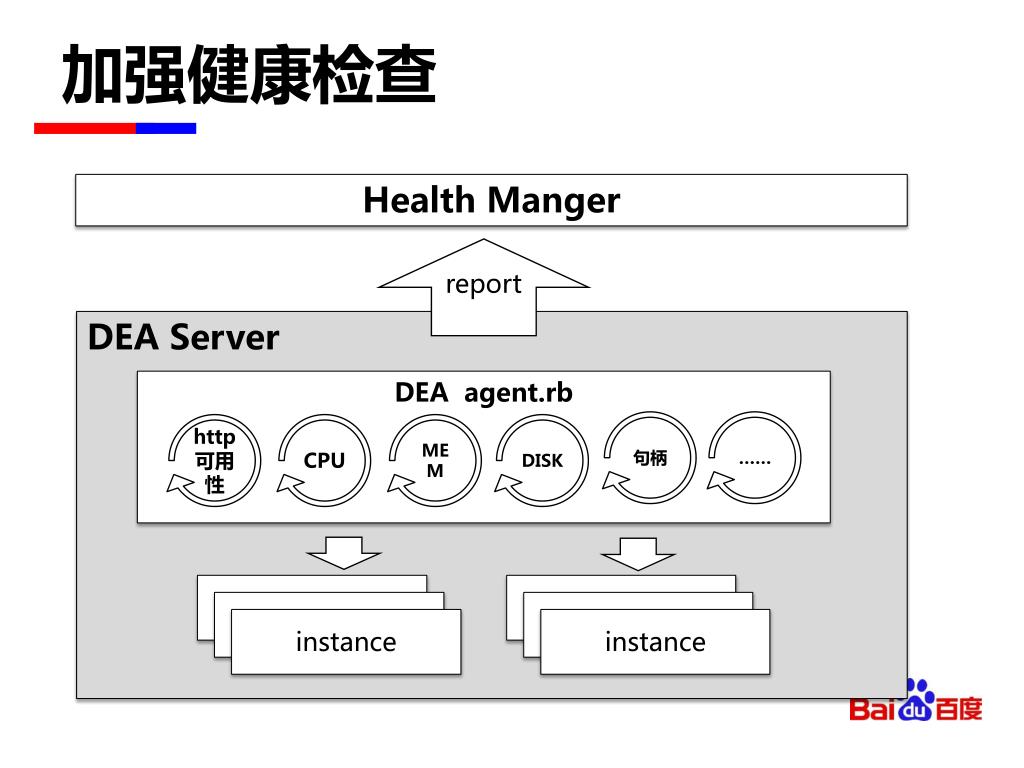

  21. 加强健康检查 Health Manger report DEAServer DEA agent.rb 句柄 …… http可用性 CPU MEM DISK instance instance

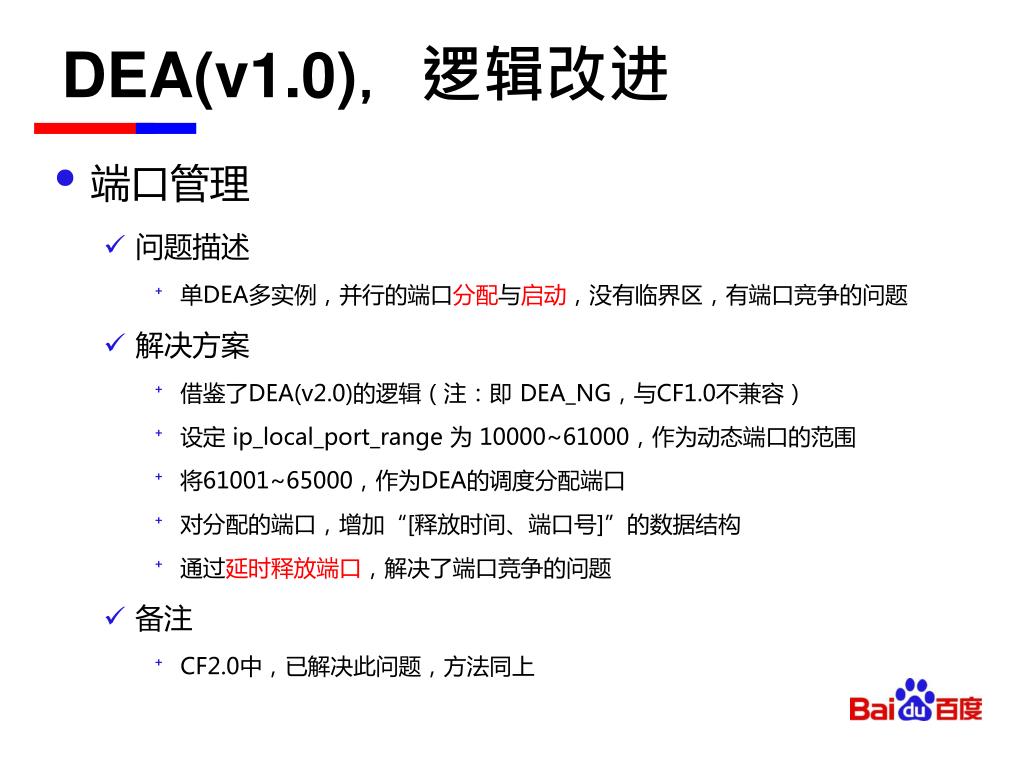

  22. DEA(v1.0)，逻辑改进 • 端口管理 • 问题描述 • 单DEA多实例，并行的端口分配与启动，没有临界区，有端口竞争的问题 • 解决方案 • 借鉴了DEA(v2.0)的逻辑（注：即 DEA_NG，与CF1.0不兼容） • 设定 ip_local_port_range 为 10000~61000，作为动态端口的范围 • 将61001~65000，作为DEA的调度分配端口 • 对分配的端口，增加“[释放时间、端口号]”的数据结构 • 通过延时释放端口，解决了端口竞争的问题 • 备注 • CF2.0中，已解决此问题，方法同上

  23. DEA(v1.0)，逻辑改进 • 实例资源信息管理 • 问题描述 • du命令算实例磁盘空间，时间较长，随后执行其他计算命令，信息已不一致 • CPU计算的方法，没有考虑主机核数 • 解决方案 • 调整相关命令的顺序 • CPU利用率计算时，除以核数 • 备注 • CF2.0中，已解决此问题

  24. 新增功能（与外围系统联动） • 文件持久化 • 使用MFS（Moose File System） • DEA 部署MFS-Client，并 mount/mfs/path，供实例使用 • MFS服务端提供HTTP接口，获取数据 • 基于URI的路由，区分APP • foo.baidu.com/app1 app1.foo.baidu.com • foo.baidu.com/app2 app2.foo.baidu.com • 监控联动 • APP的生命周期，与外部监控系统的API交互，实现监控项的自动增删改 • 开发者工具包 • 自动化发布（封装vmc） • 文件查看

  25. 主要改造点汇总（cfv1.0） • 基于CentOS的相关改造 • 使用NATS-Cluster、NATS-Client重试与缓存 • 支持RPC、单实例多端口 • 支持动态JMX、Jconsole • 加强健康检查 • 端口管理 • 实例资源信息管理 • 外围组件：文件持久化、监控联动、URI路由、开发者工具包

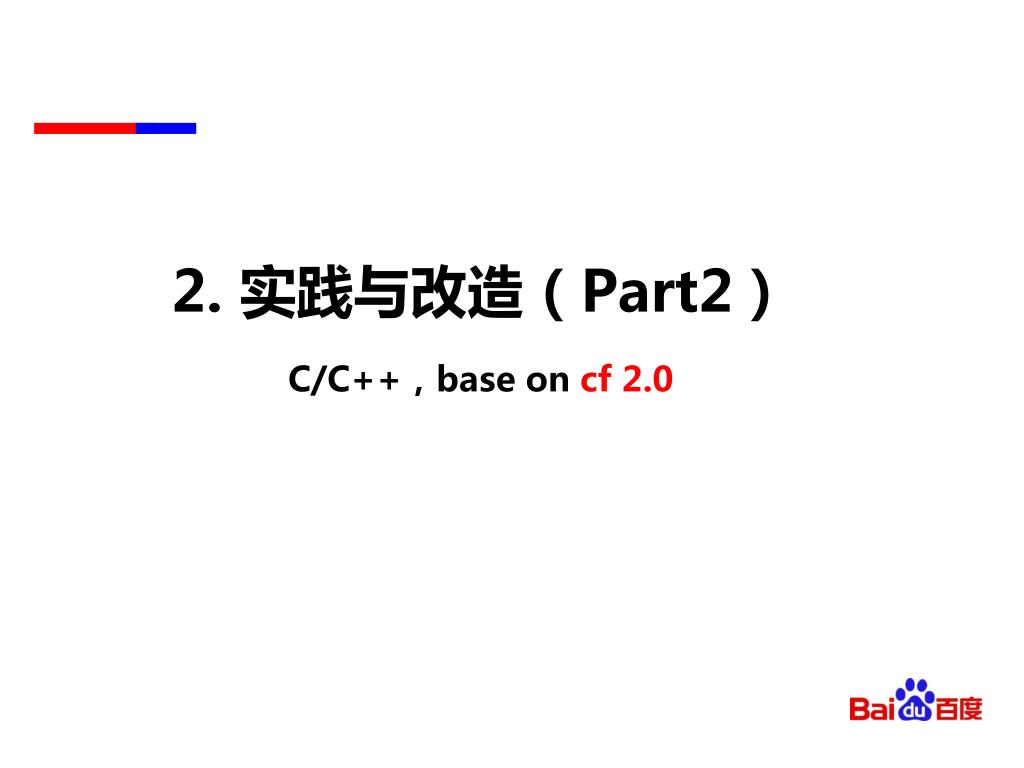

  26. 2. 实践与改造（Part2） C/C++，baseoncf2.0

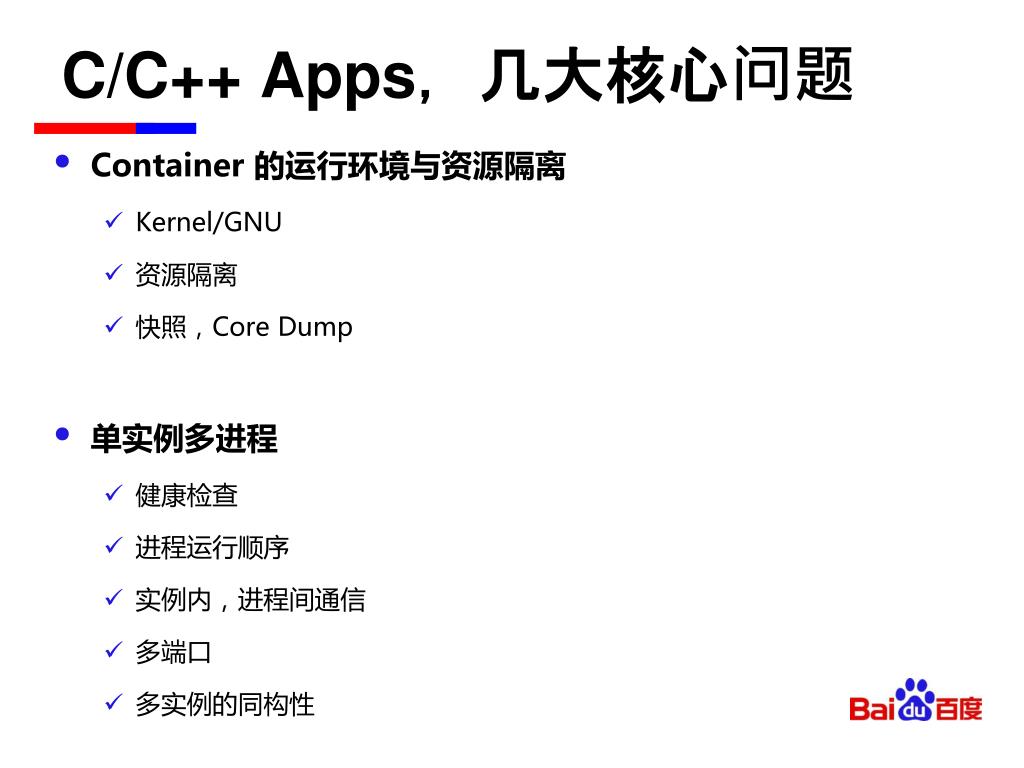

  27. C/C++Apps，几大核心问题 • Container 的运行环境与资源隔离 • Kernel/GNU • 资源隔离 • 快照，CoreDump • 单实例多进程 • 健康检查 • 进程运行顺序 • 实例内，进程间通信 • 多端口 • 多实例的同构性

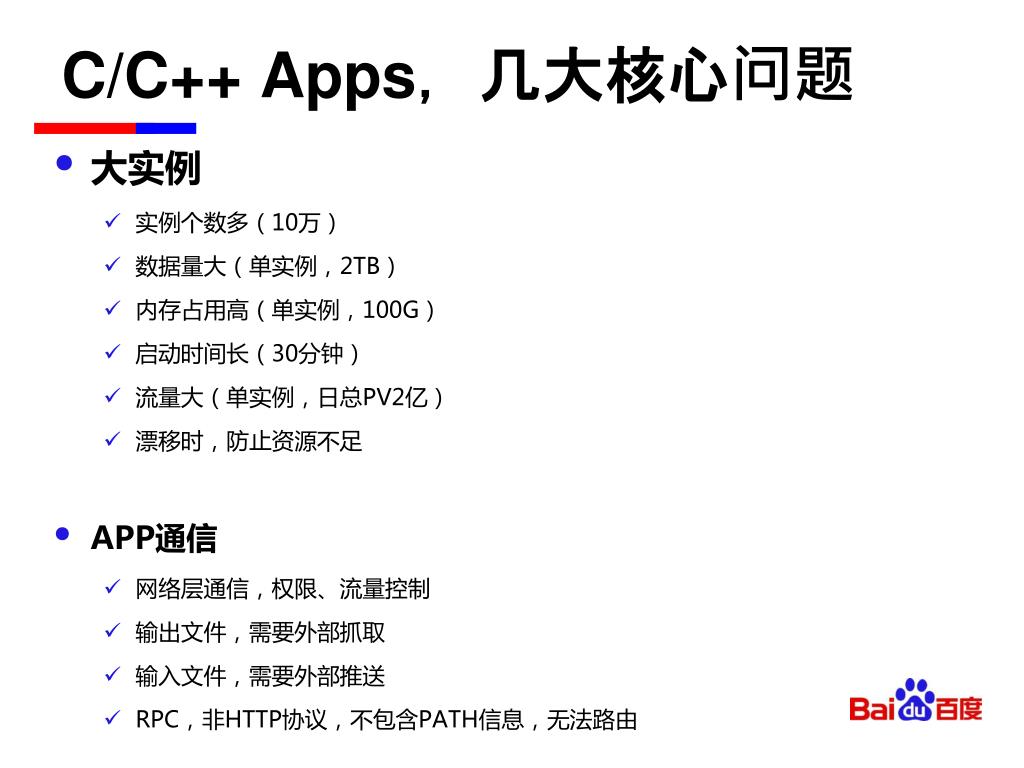

  28. C/C++Apps，几大核心问题 • 大实例 • 实例个数多（10万） • 数据量大（单实例，2TB） • 内存占用高（单实例，100G） • 启动时间长（30分钟） • 流量大（单实例，日总PV2亿） • 漂移时，防止资源不足 • APP通信 • 网络层通信，权限、流量控制 • 输出文件，需要外部抓取 • 输入文件，需要外部推送 • RPC，非HTTP协议，不包含PATH信息，无法路由

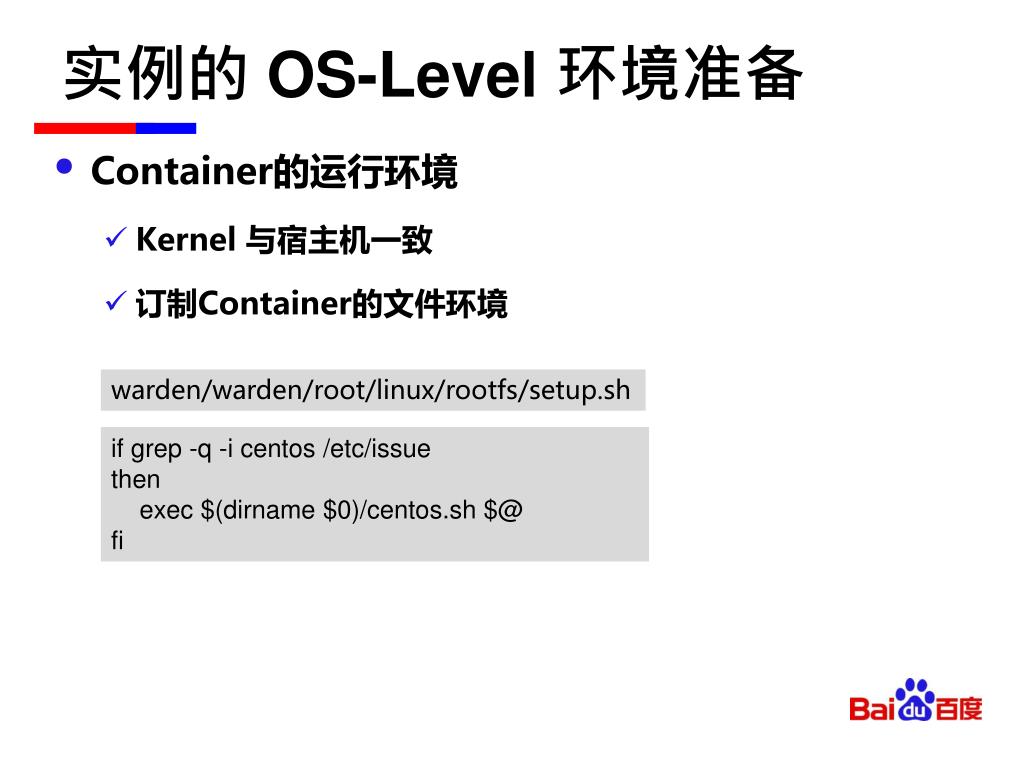

  29. 实例的 OS-Level 环境准备 • Container的运行环境 • Kernel 与宿主机一致 • 订制Container的文件环境 warden/warden/root/linux/rootfs/setup.sh if grep -q -i centos /etc/issue then exec $(dirname $0)/centos.sh $@ fi

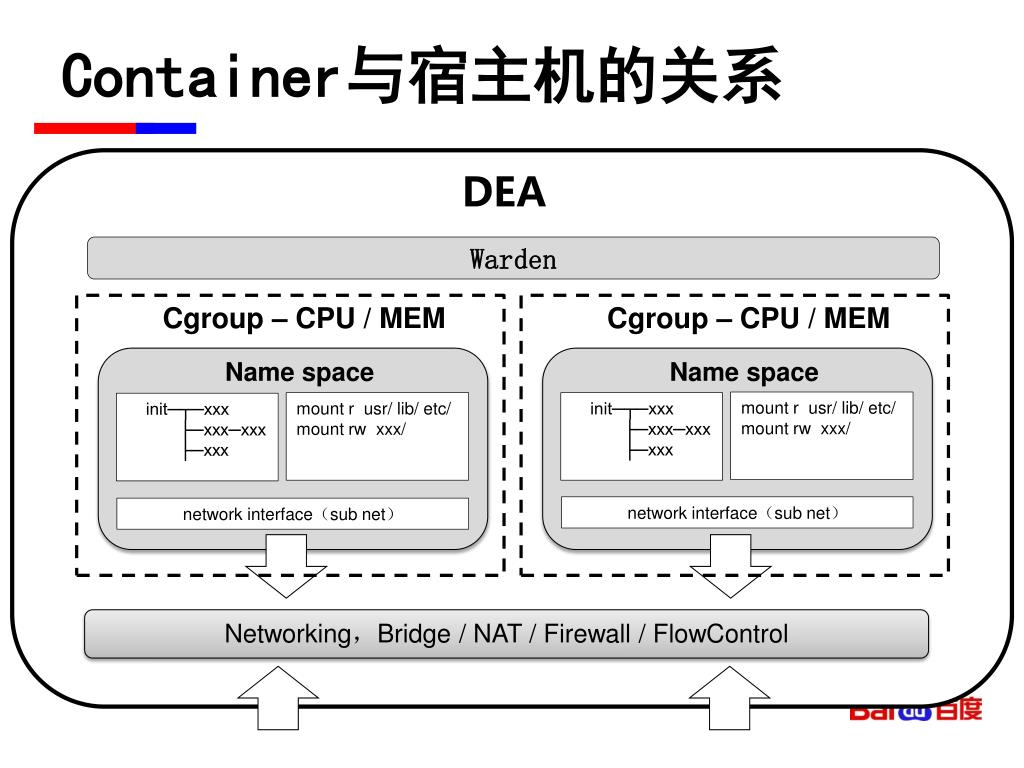

  30. Container与宿主机的关系 DEA Warden Cgroup – CPU / MEM Cgroup – CPU / MEM Name space Name space mount r usr/ lib/ etc/ mount rw xxx/ init─┬─xxx ├─xxx─xxx ├─xxx mount r usr/ lib/ etc/ mount rw xxx/ init─┬─xxx ├─xxx─xxx ├─xxx network interface（sub net） network interface（sub net） Networking，Bridge / NAT / Firewall / FlowControl

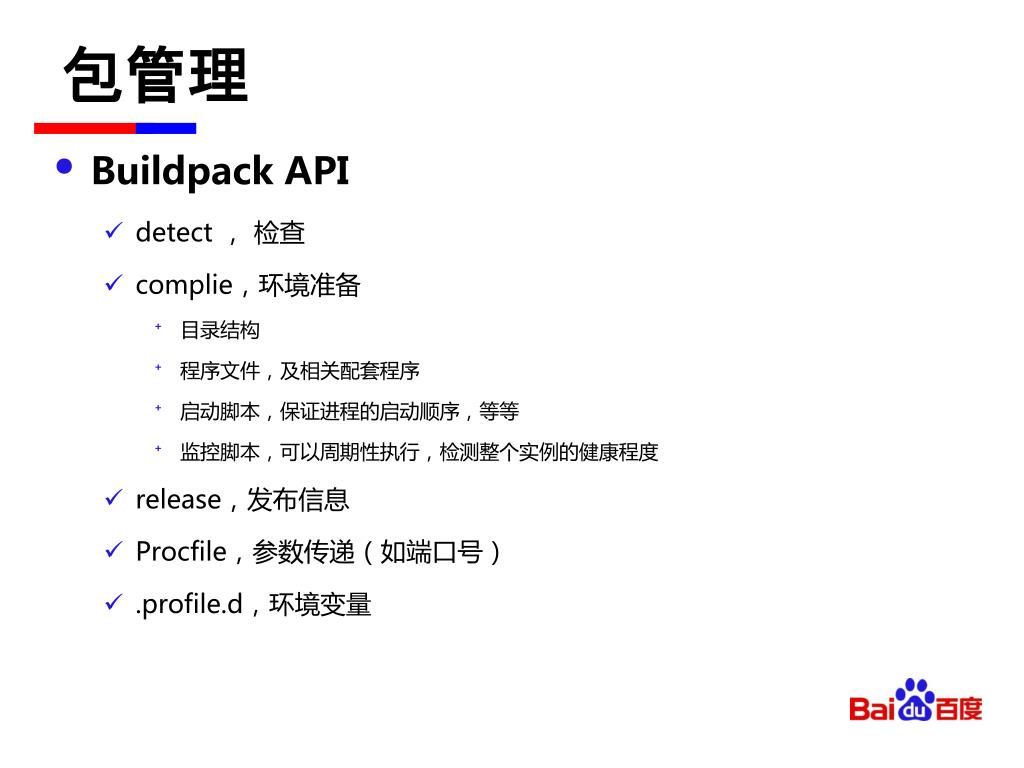

  31. 包管理 • Buildpack API • detect， 检查 • complie，环境准备 • 目录结构 • 程序文件，及相关配套程序 • 启动脚本，保证进程的启动顺序，等等 • 监控脚本，可以周期性执行，检测整个实例的健康程度 • release，发布信息 • Procfile，参数传递（如端口号） • .profile.d，环境变量

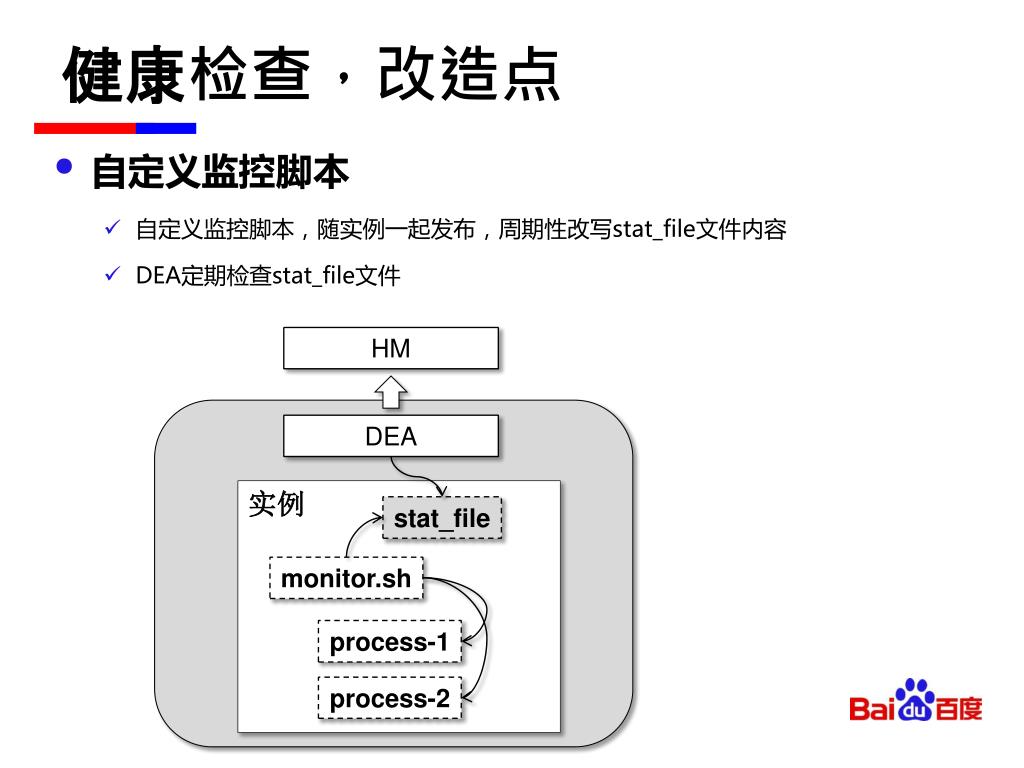

  32. 健康检查，改造点 • 自定义监控脚本 • 自定义监控脚本，随实例一起发布，周期性改写stat_file文件内容 • DEA定期检查stat_file文件 HM DEA 实例 stat_file monitor.sh process-1 process-2

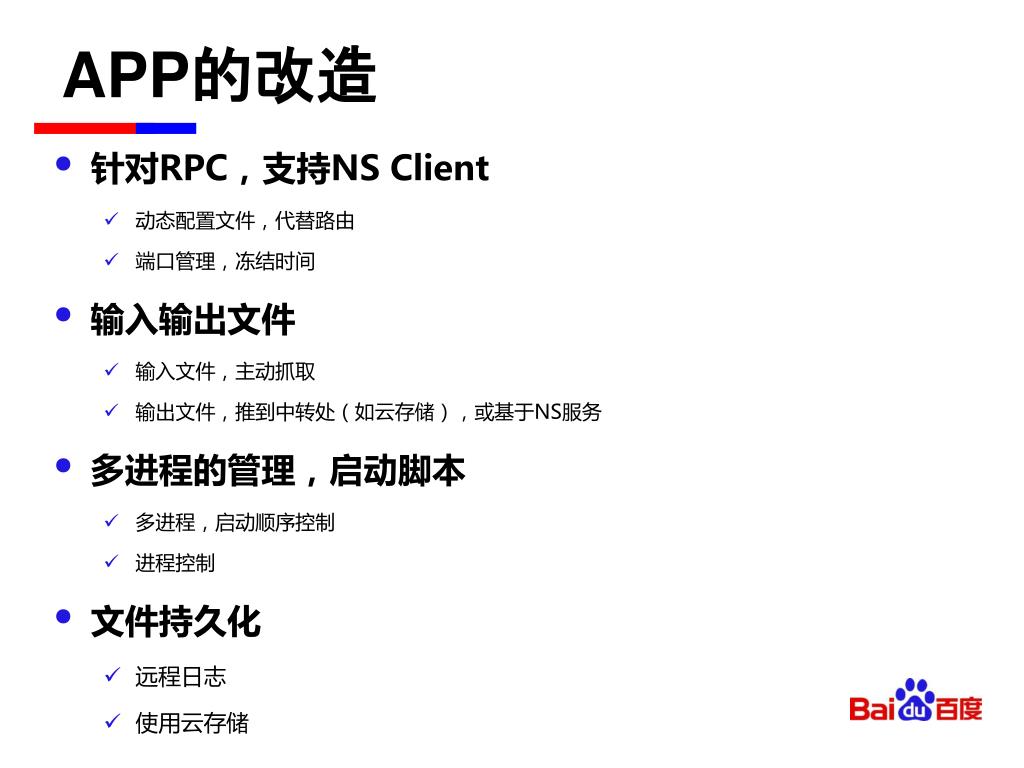

  33. APP的改造 • 针对RPC，支持NSClient • 动态配置文件，代替路由 • 端口管理，冻结时间 • 输入输出文件 • 输入文件，主动抓取 • 输出文件，推到中转处（如云存储），或基于NS服务 • 多进程的管理，启动脚本 • 多进程，启动顺序控制 • 进程控制 • 文件持久化 • 远程日志 • 使用云存储

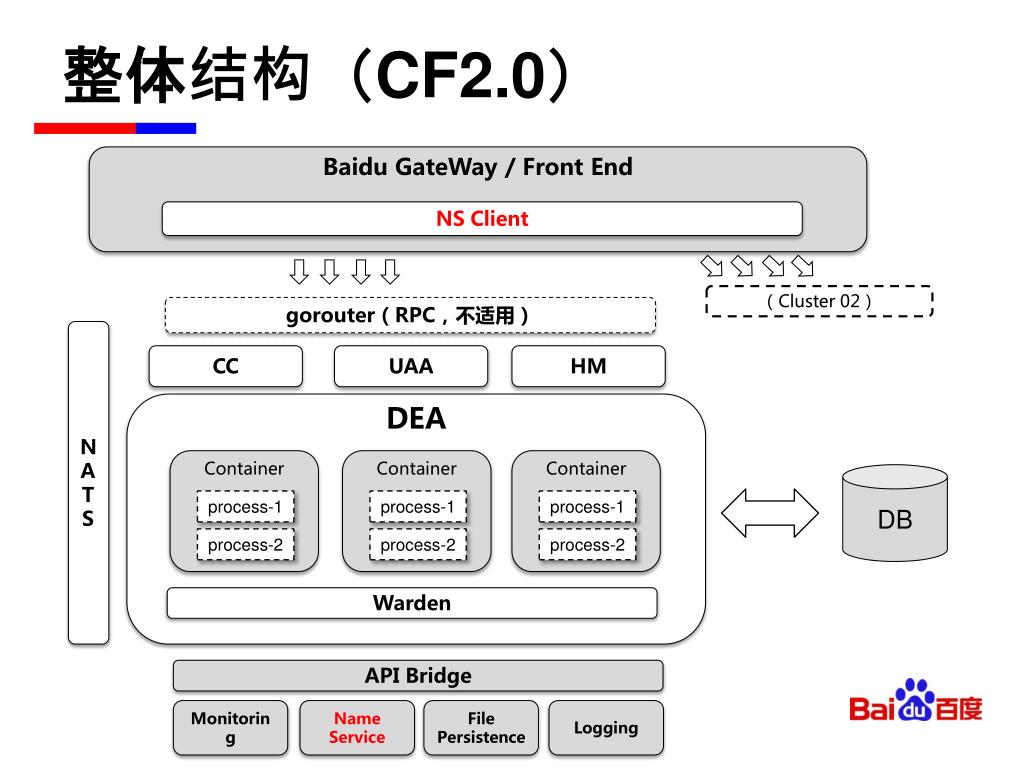

  34. 整体结构（CF2.0） BaiduGateWay / FrontEnd NS Client （Cluster 02） gorouter（RPC，不适用） N A T S CC UAA HM DEA Container Container Container DB process-1 process-1 process-1 process-2 process-2 process-2 Warden APIBridge Monitoring NameService File Persistence Logging

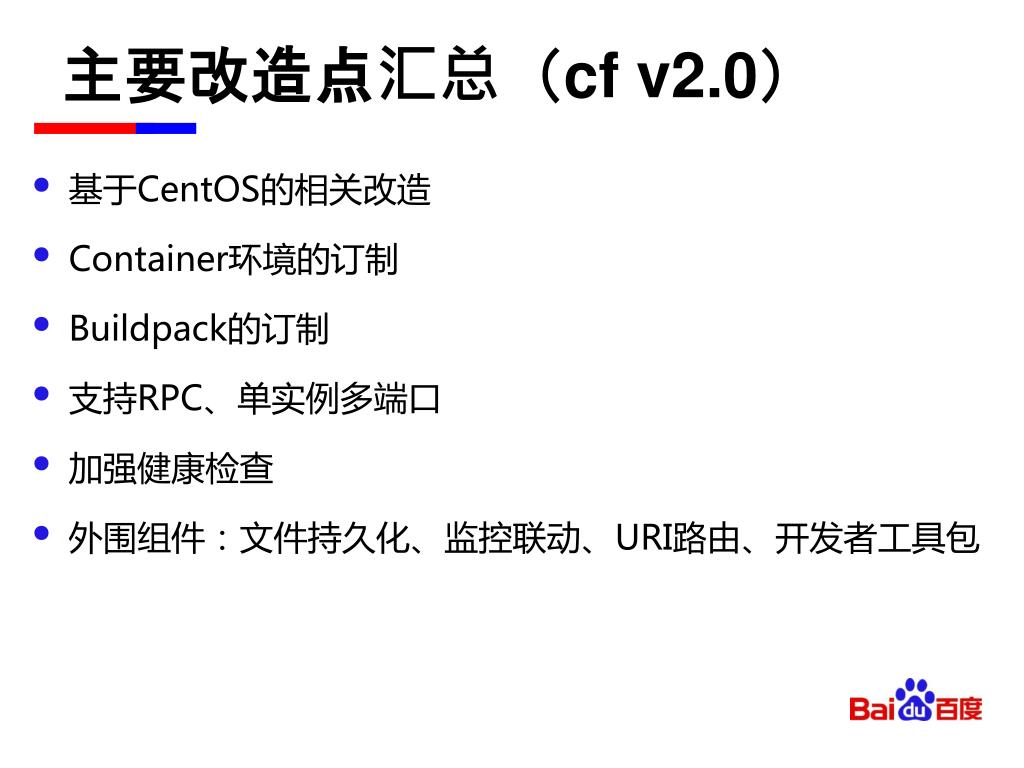

  35. 主要改造点汇总（cfv2.0） • 基于CentOS的相关改造 • Container环境的订制 • Buildpack的订制 • 支持RPC、单实例多端口 • 加强健康检查 • 外围组件：文件持久化、监控联动、URI路由、开发者工具包

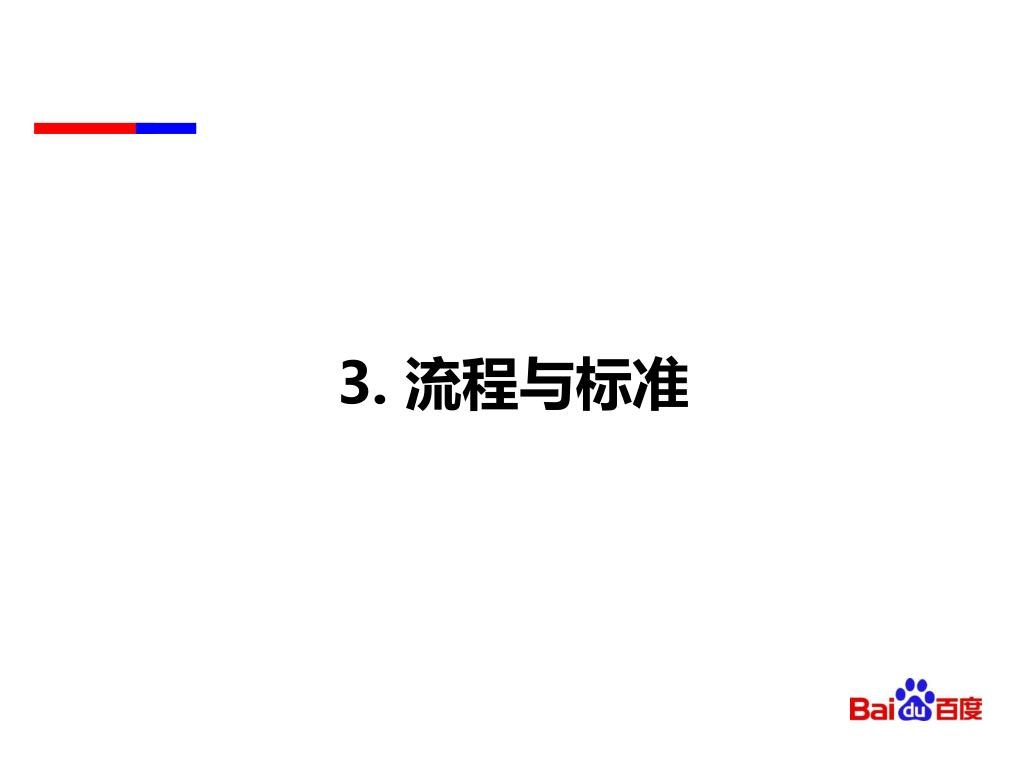

  36. 3. 流程与标准

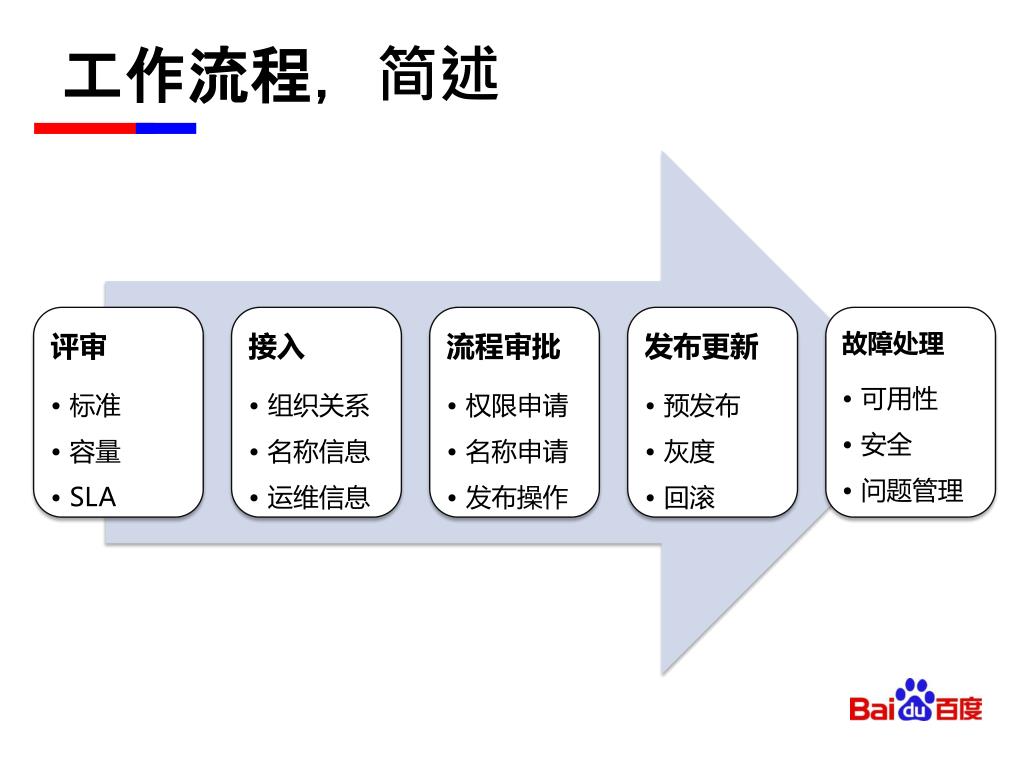

  37. 工作流程，简述

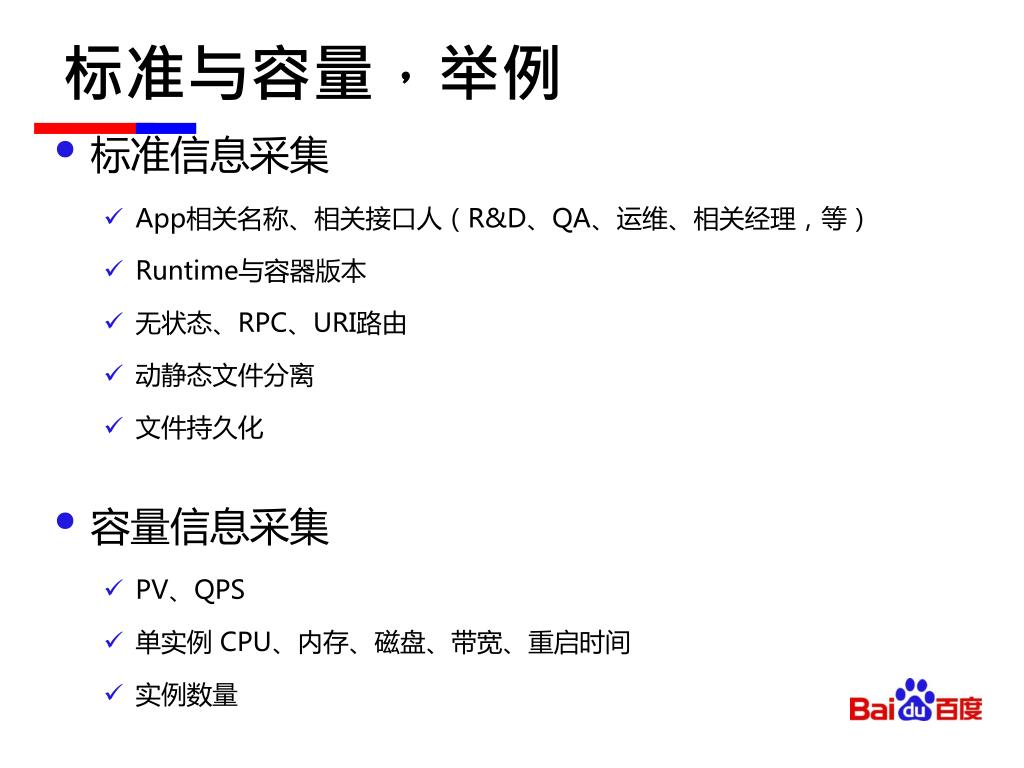

  38. 标准与容量，举例 • 标准信息采集 • App相关名称、相关接口人（R&D、QA、运维、相关经理，等） • Runtime与容器版本 • 无状态、RPC、URI路由 • 动静态文件分离 • 文件持久化 • 容量信息采集 • PV、QPS • 单实例 CPU、内存、磁盘、带宽、重启时间 • 实例数量

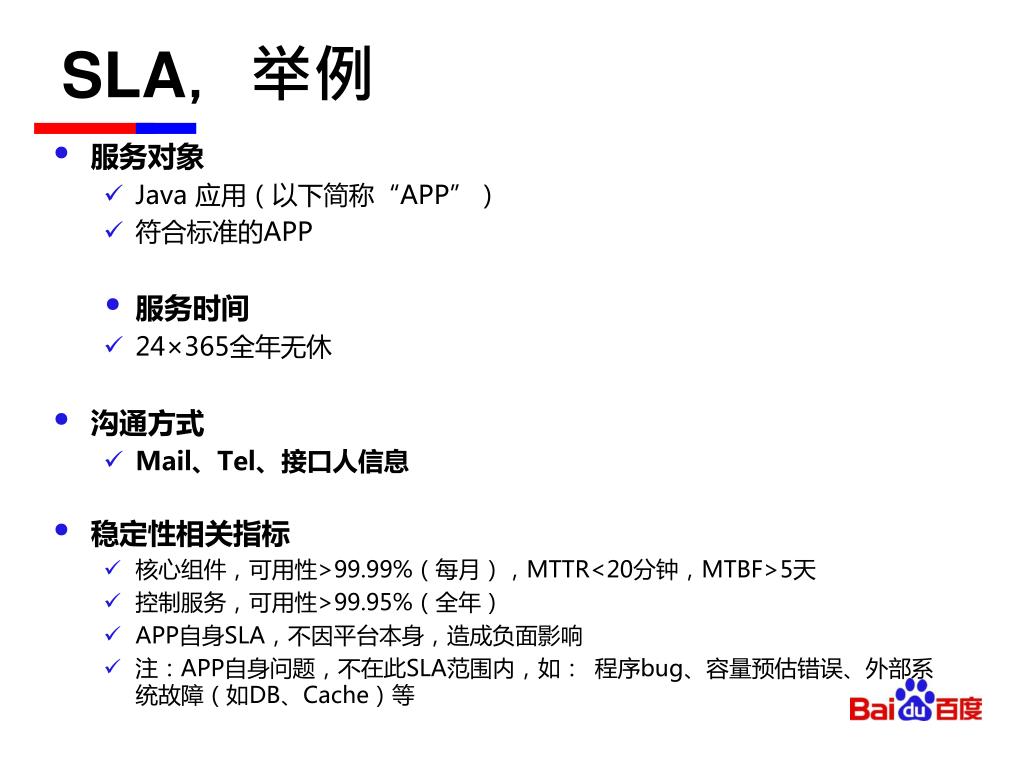

  39. SLA，举例 • 服务对象 • Java 应用（以下简称“APP”） • 符合标准的APP • 服务时间 • 24×365全年无休 • 沟通方式 • Mail、Tel、接口人信息 • 稳定性相关指标 • 核心组件，可用性>99.99%（每月），MTTR<20分钟，MTBF>5天 • 控制服务，可用性>99.95%（全年） • APP自身SLA，不因平台本身，造成负面影响 • 注：APP自身问题，不在此SLA范围内，如：程序bug、容量预估错误、外部系统故障（如DB、Cache）等

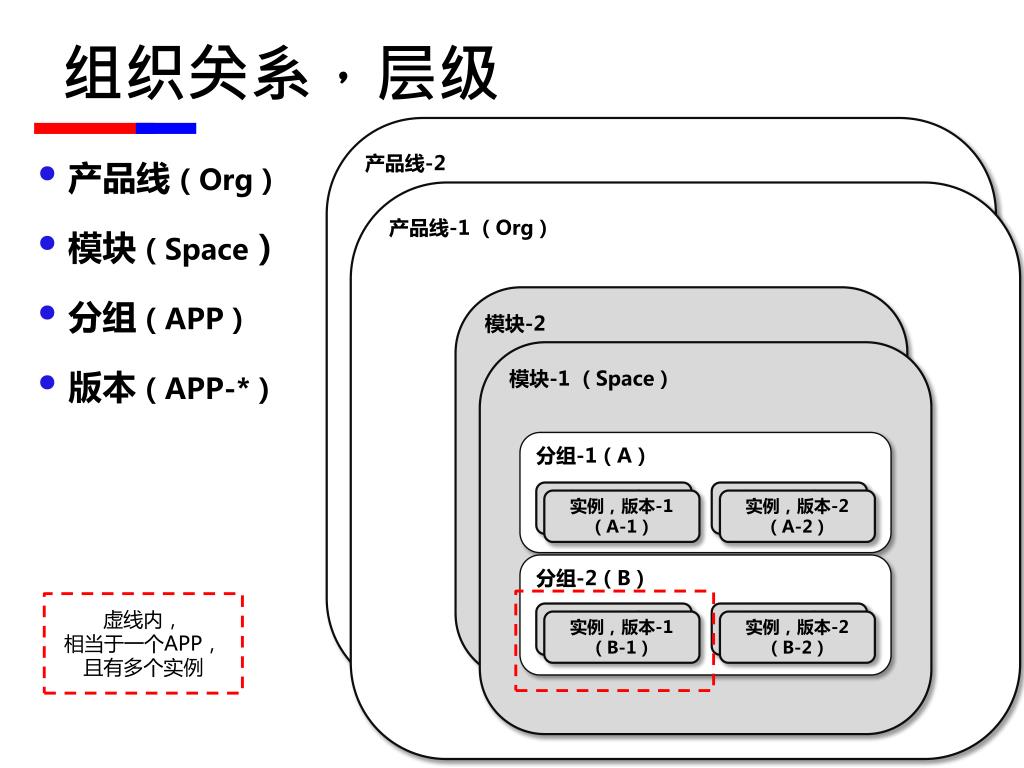

  40. 组织关系，层级 产品线-2 • 产品线（Org） • 模块（Space） • 分组（APP） • 版本（APP-*） 产品线-1（Org） 模块-2 模块-1 （Space） 分组-1（A） 实例，版本-1 （APP-1-1） 实例，版本-2 （APP-1-2） 实例，版本-1 （A-1） 实例，版本-2 （A-2） 分组-2（B） 虚线内， 相当于一个APP， 且有多个实例 实例，版本-1 （APP-2-1） 实例，版本-2 （APP-2-2） 实例，版本-1 （B-1） 实例，版本-2 （B-2）

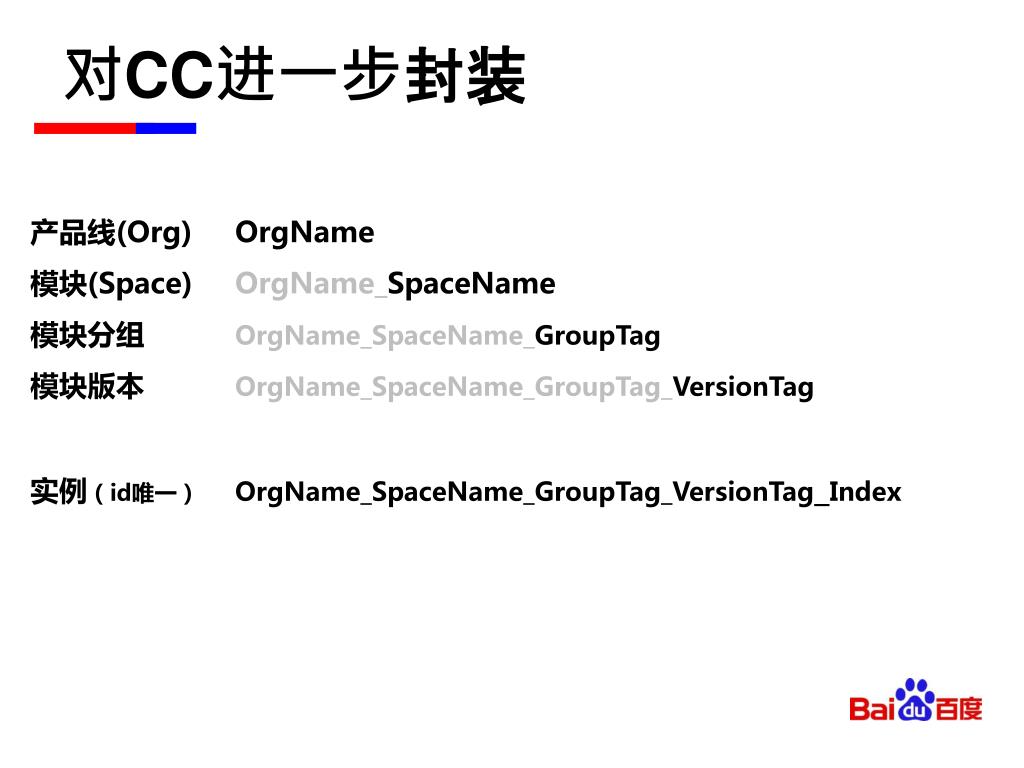

  41. 对CC进一步封装 产品线(Org) OrgName 模块(Space) OrgName_SpaceName 模块分组OrgName_SpaceName_GroupTag 模块版本OrgName_SpaceName_GroupTag_VersionTag 实例（id唯一）OrgName_SpaceName_GroupTag_VersionTag_Index

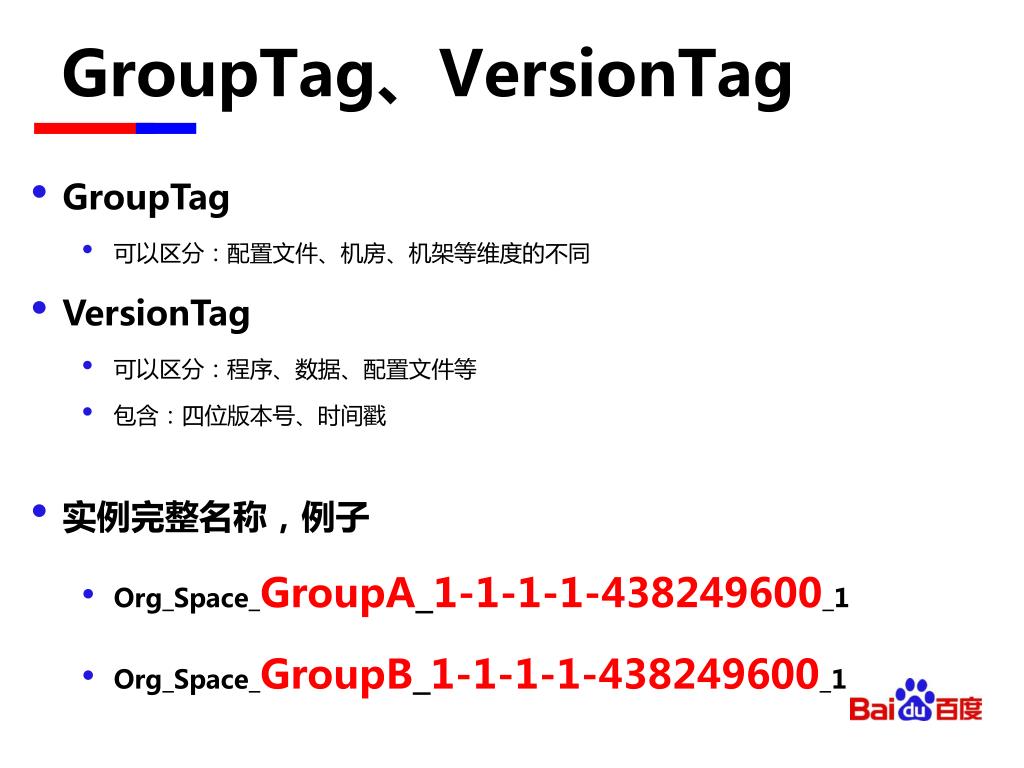

  42. GroupTag、VersionTag • GroupTag • 可以区分：配置文件、机房、机架等维度的不同 • VersionTag • 可以区分：程序、数据、配置文件等 • 包含：四位版本号、时间戳 • 实例完整名称，例子 • Org_Space_GroupA_1-1-1-1-438249600_1 • Org_Space_GroupB_1-1-1-1-438249600_1

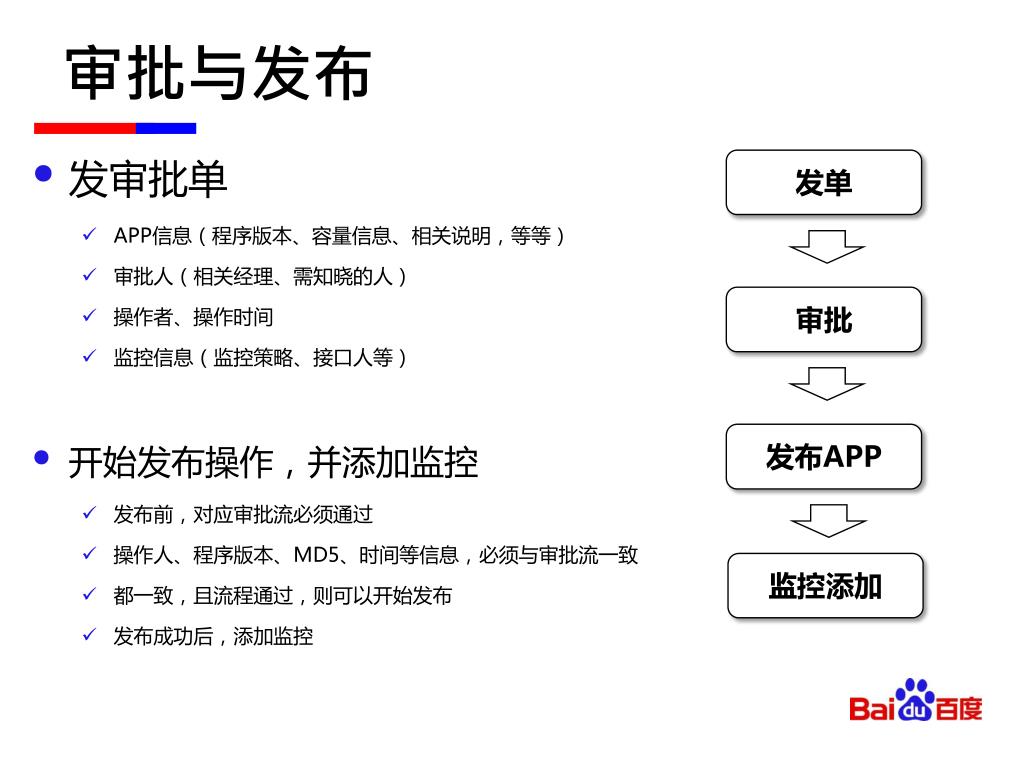

  43. 审批与发布 发单 • 发审批单 • APP信息（程序版本、容量信息、相关说明，等等） • 审批人（相关经理、需知晓的人） • 操作者、操作时间 • 监控信息（监控策略、接口人等） • 开始发布操作，并添加监控 • 发布前，对应审批流必须通过 • 操作人、程序版本、MD5、时间等信息，必须与审批流一致 • 都一致，且流程通过，则可以开始发布 • 发布成功后，添加监控 审批 发布APP 监控添加

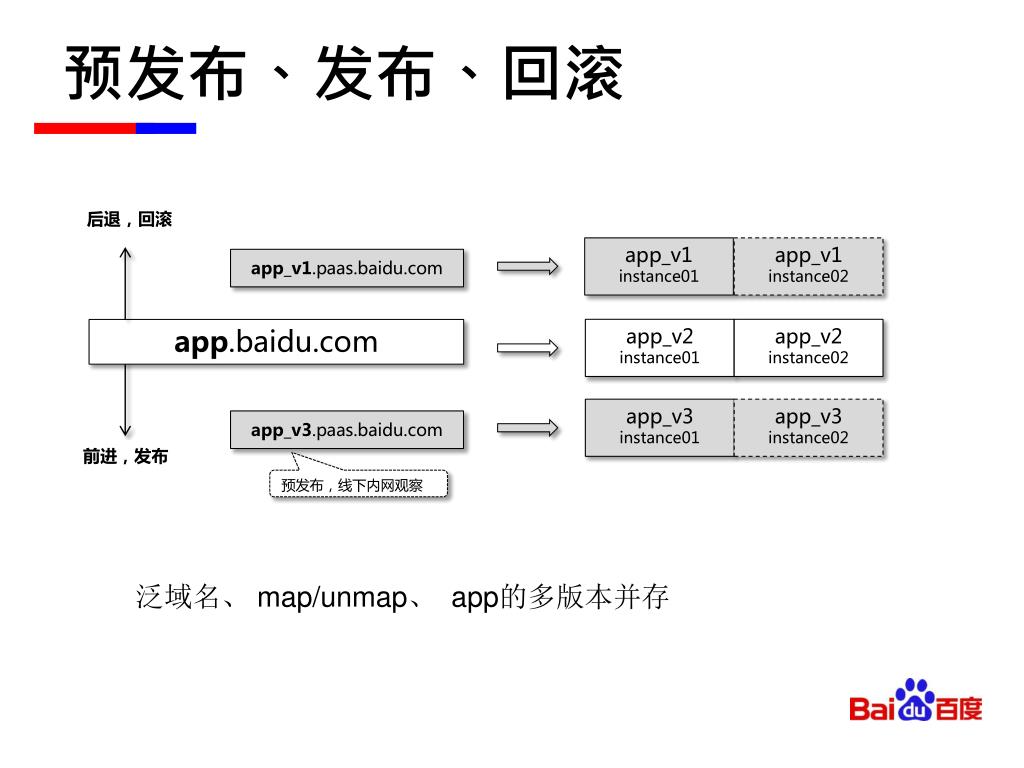

  44. 预发布、发布、回滚 后退，回滚 app_v1 instance01 app_v1 instance02 app_v1.paas.baidu.com app_v2 instance01 app_v2 instance02 app.baidu.com app_v3 instance01 app_v3 instance02 app_v3.paas.baidu.com 前进，发布 预发布，线下内网观察 泛域名、 map/unmap、 app的多版本并存

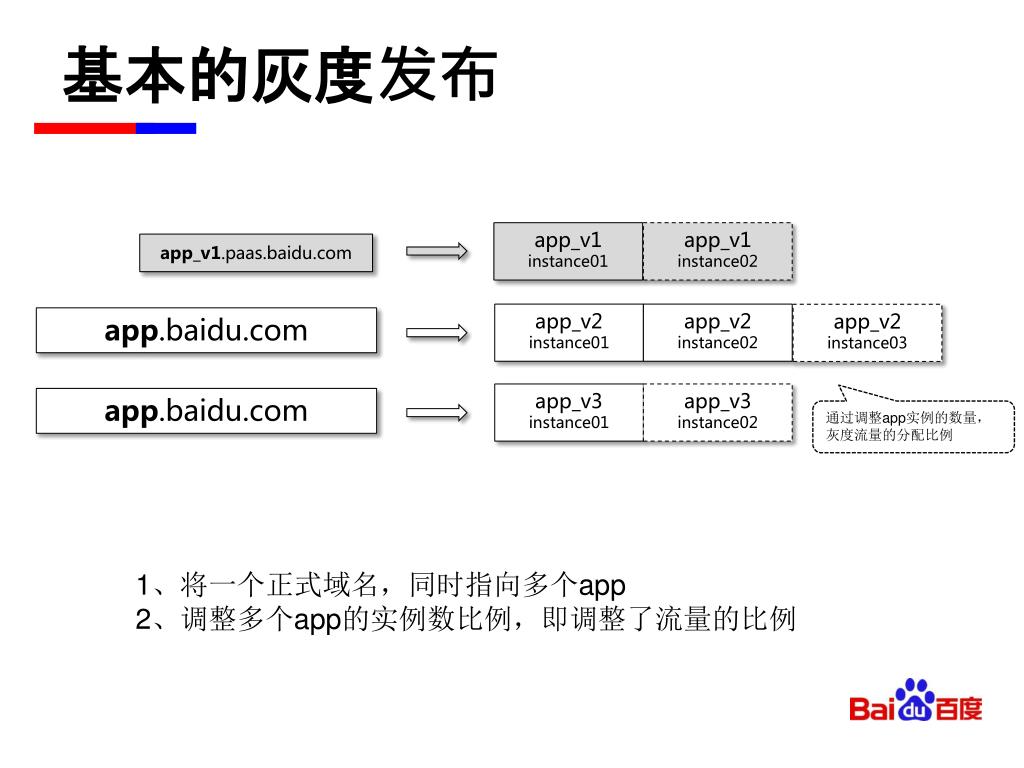

  45. 基本的灰度发布 app_v1 instance01 app_v1 instance02 app_v1.paas.baidu.com app_v2 instance01 app_v2 instance02 app_v2 instance03 app.baidu.com app_v3 instance01 app_v3 instance02 app.baidu.com 通过调整app实例的数量，灰度流量的分配比例 1、将一个正式域名，同时指向多个app 2、调整多个app的实例数比例，即调整了流量的比例

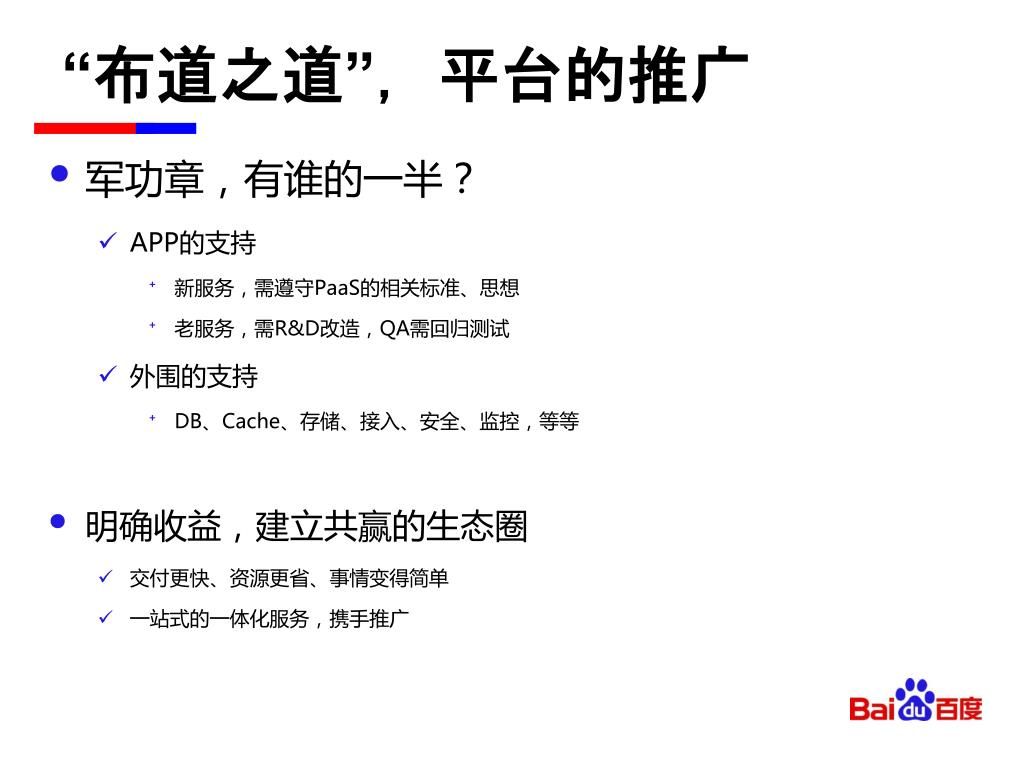

  46. “布道之道”，平台的推广 • 军功章，有谁的一半？ • APP的支持 • 新服务，需遵守PaaS的相关标准、思想 • 老服务，需R&D改造，QA需回归测试 • 外围的支持 • DB、Cache、存储、接入、安全、监控，等等 • 明确收益，建立共赢的生态圈 • 交付更快、资源更省、事情变得简单 • 一站式的一体化服务，携手推广

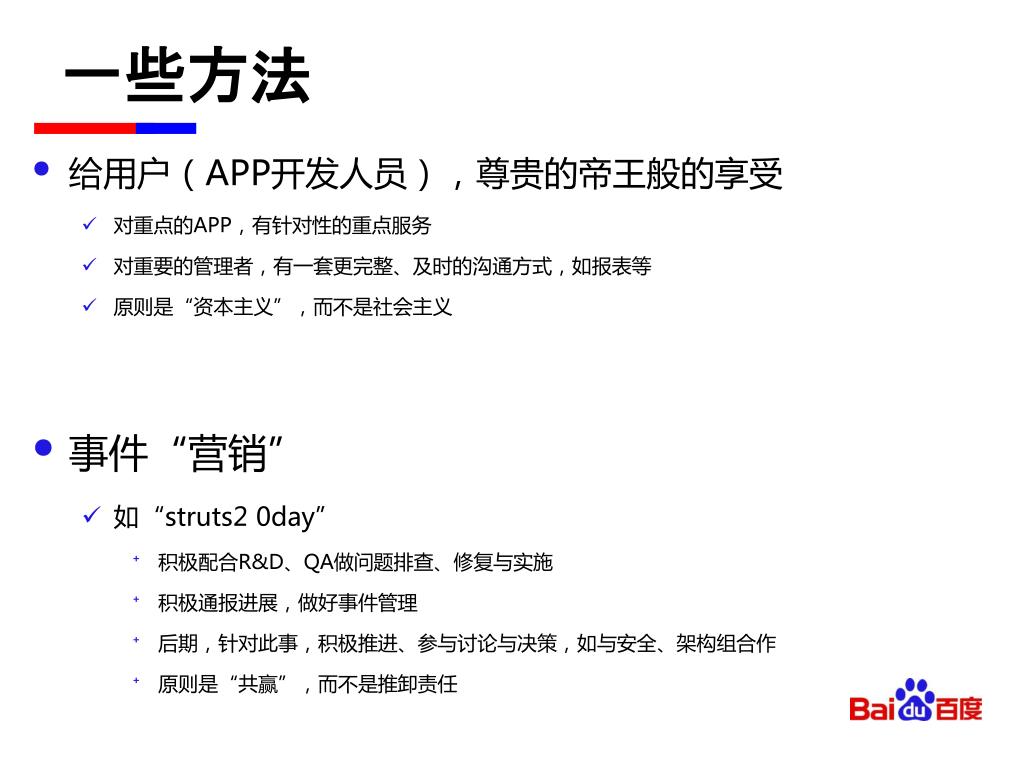

  47. 一些方法 • 给用户（APP开发人员），尊贵的帝王般的享受 • 对重点的APP，有针对性的重点服务 • 对重要的管理者，有一套更完整、及时的沟通方式，如报表等 • 原则是“资本主义”，而不是社会主义 • 事件“营销” • 如“struts20day” • 积极配合R&D、QA做问题排查、修复与实施 • 积极通报进展，做好事件管理 • 后期，针对此事，积极推进、参与讨论与决策，如与安全、架构组合作 • 原则是“共赢”，而不是推卸责任

  48. 4. 改变运维

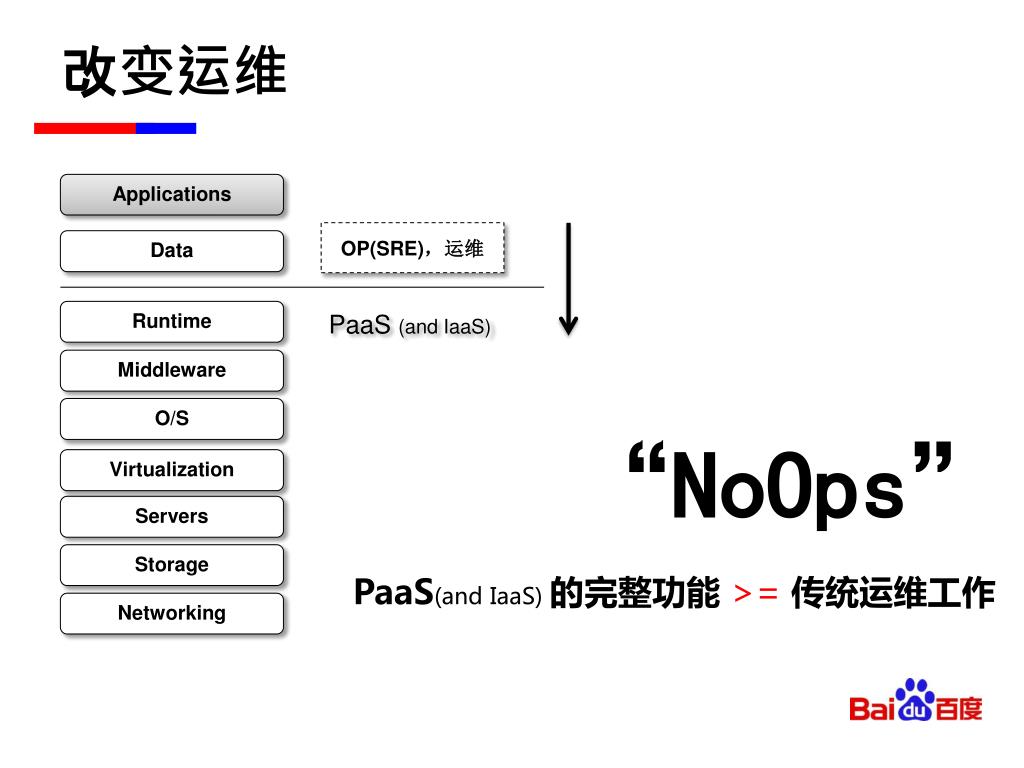

  49. 改变运维 Applications OP(SRE)，运维 Data Runtime PaaS(andIaaS) Middleware O/S “NoOps” Virtualization Servers Storage PaaS(andIaaS)的完整功能>=传统运维工作 Networking

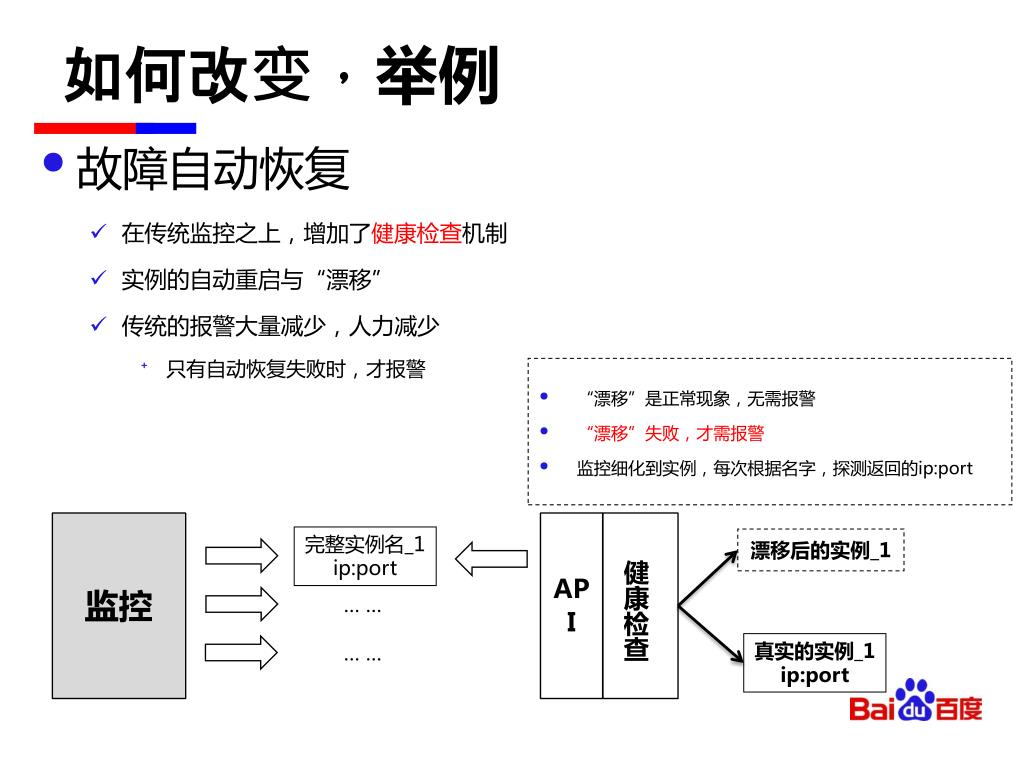

  50. 如何改变，举例 • 故障自动恢复 • 在传统监控之上，增加了健康检查机制 • 实例的自动重启与“漂移” • 传统的报警大量减少，人力减少 • 只有自动恢复失败时，才报警 • “漂移”是正常现象，无需报警 • “漂移”失败，才需报警 • 监控细化到实例，每次根据名字，探测返回的ip:port 监控 API 健康检查 完整实例名_1 ip:port 漂移后的实例_1 …… 真实的实例_1 ip:port ……
