三菱变频器应用技术 • 学习内容 1三菱变频器的介绍 2三菱变频器的结构和工作原理 3三菱变频器安装及接线说明 4三菱变频器的操作面板及使用 5三菱变频器的参数设置 6三菱变频器的应用案例（重点）

一、三菱变频器的介绍 1、何为变频器？ • 发展的由来：n=60f（1-s）/p • 变频器是应用变频技术与微电子技术，通过改变电机工作电源的频率和幅度的方式来控制交流电动机的电力传动元件。

变频器在英文译名是VFD（Variable-frequency Drive）。 • 变频器在中、韩等亚洲地区受日本厂商影响而曾被称作VVVF（Variable Voltage Variable Frequency Inverter）。

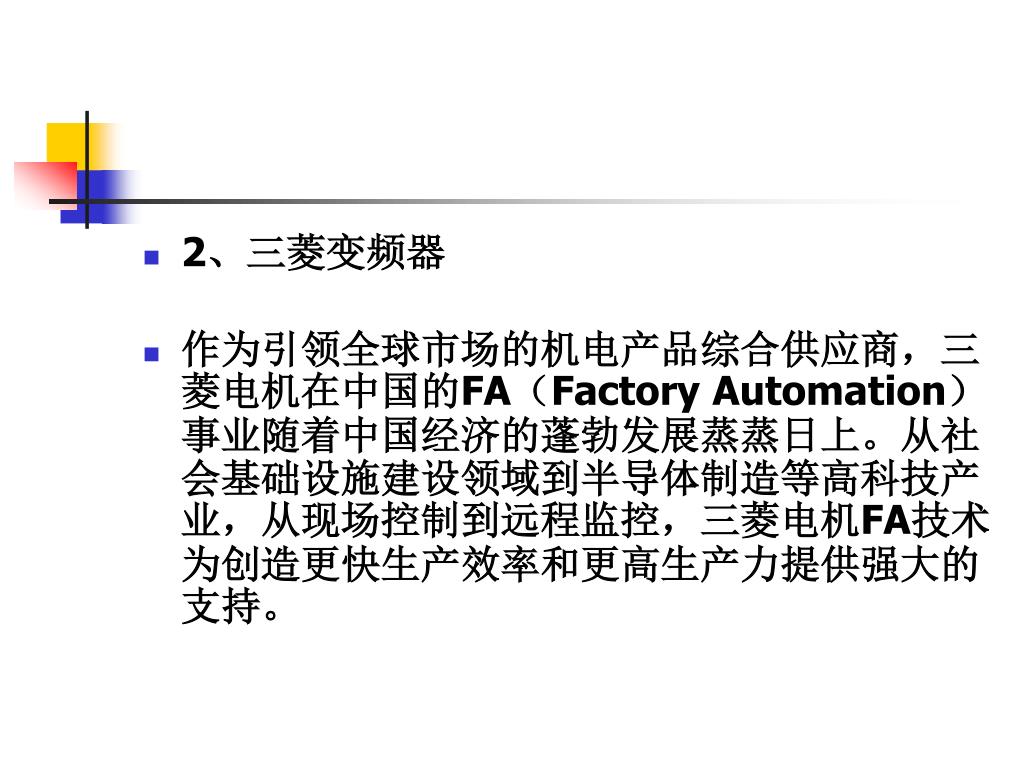

2、三菱变频器 • 作为引领全球市场的机电产品综合供应商，三菱电机在中国的FA（Factory Automation）事业随着中国经济的蓬勃发展蒸蒸日上。从社会基础设施建设领域到半导体制造等高科技产业，从现场控制到远程监控，三菱电机FA技术为创造更快生产效率和更高生产力提供强大的支持。

二、变频器的结构和工作原理 • 1、变频器的分类变频器分为： 1）交—交型 2）交—直—交型 a：交—交型变频器可将工频交流电直接换成频率电压均可以控制的交流，又称直接式变频器 b：交—直—交型变频器则是先把工频交流电通过整流变成直流电，然后再把直流电变换成频率、电压均可以控制的交流电，又称为间接型变频器。

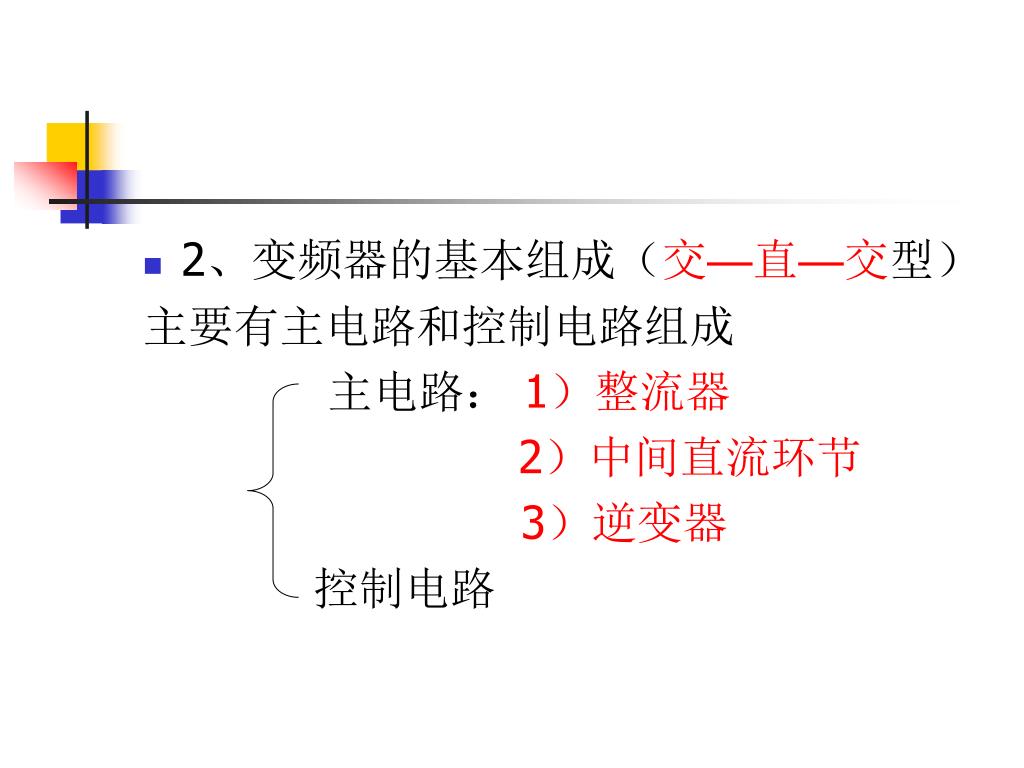

2、变频器的基本组成（交—直—交型） 主要有主电路和控制电路组成主电路： 1）整流器 2）中间直流环节 3）逆变器控制电路

1)变频器主电路的基本构成 整流环节中间环节逆变环节

1）：VD1~VD6整流，构成整流桥。 • 2）：RL是缓冲电阻，刚接通电源的时候，晶闸管或SL是断开的，电流从RL流过，起到限流作用，避免电流瞬时增加，电路接通一段时间后，SL或者晶闸管就导通。

3）：CF1和CF2是滤波电容。三相电源经过VD1~VD6后产生脉动的直流，通过CF1和CF2可以把脉动的直流转变成平缓的直流电源。因为上下直流母线的电压比较高，所以串联了两个CF，提高了电容的耐压，因为电容值不同可能会导致电压不均，所以使用了均压电阻，因为R1=R2,所以CF1和CF2两端的电压值是相同的。3）：CF1和CF2是滤波电容。三相电源经过VD1~VD6后产生脉动的直流，通过CF1和CF2可以把脉动的直流转变成平缓的直流电源。因为上下直流母线的电压比较高，所以串联了两个CF，提高了电容的耐压，因为电容值不同可能会导致电压不均，所以使用了均压电阻，因为R1=R2,所以CF1和CF2两端的电压值是相同的。 • 4）HL是变频器的电源指示灯。因为CF1和CF2在电源关断后会继续放电，从安全上考虑，一定必须等指示灯灭掉之后，方能去触碰导线端子，防止触电。

5）VB（大功率的晶体管）和RB（制动电阻）构成制动环节。5）VB（大功率的晶体管）和RB（制动电阻）构成制动环节。 • RB（制动电阻）电机减速或者刹车产生的电流（因为电机的绕组是感性负载），会通过续流二极管在直流母线上产生电压，若电压足够高，则容易烧毁整流管（VD1~VD6）或逆变管(V1~V6),为了克服这种情况，加入了VB和RB，在减速或停止时，触发VB，让电流消耗在RB中。若电机的容量很大，则要增加外带制动电阻，此时RB和RB1并联，电阻减小，加速电能的消耗。

另外一种方法就是把短路片P1断开，加入直流电抗器，改善电路的功率因素。另外一种方法就是把短路片P1断开，加入直流电抗器，改善电路的功率因素。在不接直流电抗器的时候，一定要接上电路片，否则，直流母线上产生的电能无法通过RB被消耗，因为容易烧毁逆变器IGBT（V1~V6大功率的电力晶体管）。

6）逆变器V1~V6.把直流电转变成交流电 若V1 V2 V6和V3,V4,V2和V5 V4 V6以某个频率让其导通，则在电机内部绕组产生一个交流电源，促使电机工作。为了对V1~V6进行保护，给逆变器分别并联了一个续流二极管，让电流经过续流二极管把电能消耗在RB上。

总结：变频器主电路接线端口有：R ,S, T, U ,V, W,P+,P1,PR

2)变频器的控制电路图

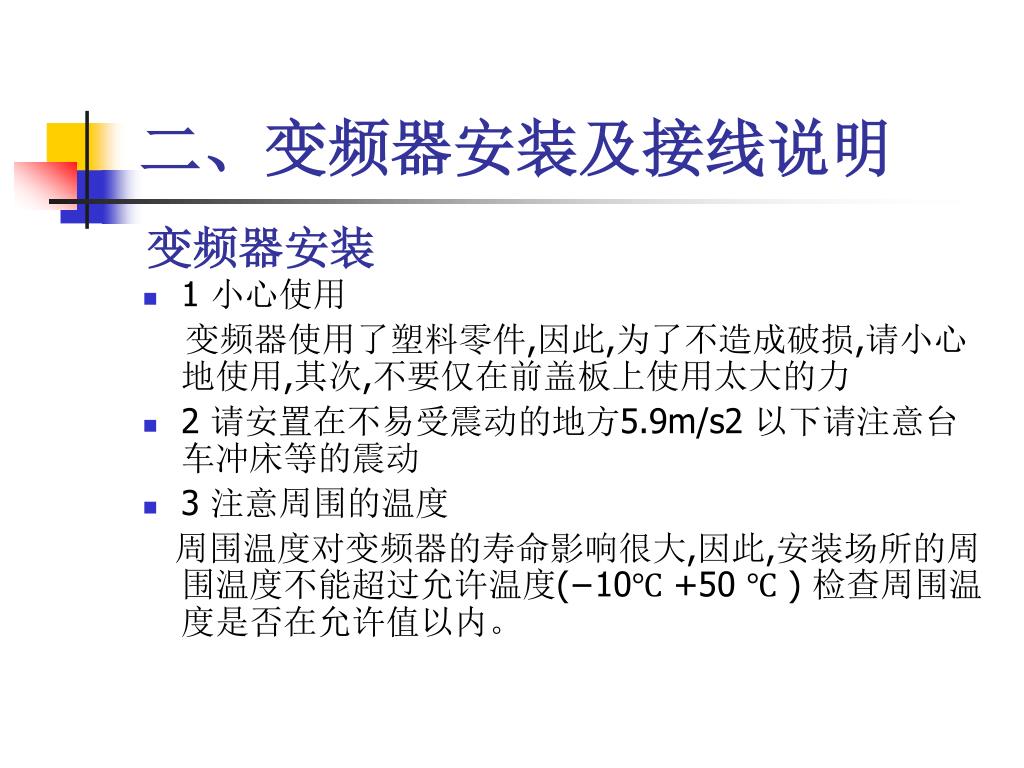

二、变频器安装及接线说明 变频器安装 • 1 小心使用变频器使用了塑料零件,因此,为了不造成破损,请小心地使用,其次,不要仅在前盖板上使用太大的力 • 2 请安置在不易受震动的地方5.9m/s2 以下请注意台车冲床等的震动 • 3 注意周围的温度周围温度对变频器的寿命影响很大,因此,安装场所的周围温度不能超过允许温度(−10℃ +50 ℃ ) 检查周围温度是否在允许值以内。

4 请安装在不可燃的表面上 变频器可能达到很高的温度大约最多到150°C 请安装在不可燃的表面上例如金属同时为了使热量易于散发应在其周围留有足够的空间 • 5 请避免高温多湿的场所请避免太阳光直射高温和多湿的场所 • 6 请回避油雾易燃性气体棉尘和尘埃等等漂浮的场所将变频器安装在清洁的场所或安装在可阻挡任何悬浮物质的封闭型屏板内

7 注意变频器安装在控制柜内的散热方法 在两台或两台以上变频器以及通风扇安装在一个控制内时应注意正确的安装位置以确保变频器周围温度在允许值以内如安装位置不正确会使变频器周围温度上升降低通风效果 • 8 变频器要用螺丝垂直且牢固地安装在安装板上

变频器的接线

PU端子功能 关于pu接口的连接应用 1 一般情况下，pu接口是连接变频器的操作面板，操作面板可以拔出。 2 pu接口可以用作变频器和计算机或plc通信时用 1）带有RS-485接口的计算机与多台变频器的组合

2）带有RS-232接口的计算机与多台变频器的组合

例：变频器控制电机正反转，可调速，并可做出错报警，试画出接线图。

四、三菱变频器的操作面板及使用 • 1、模式选择

2、参数变更

参数恢复默认值 ALLC=1时，清零

基本参数表(p0-p9,p79)

例：设定频率为30HZ，并通过PU面板运行

通过开关量控制变频器运行

通过模拟量（电压）输入控制变频器运行

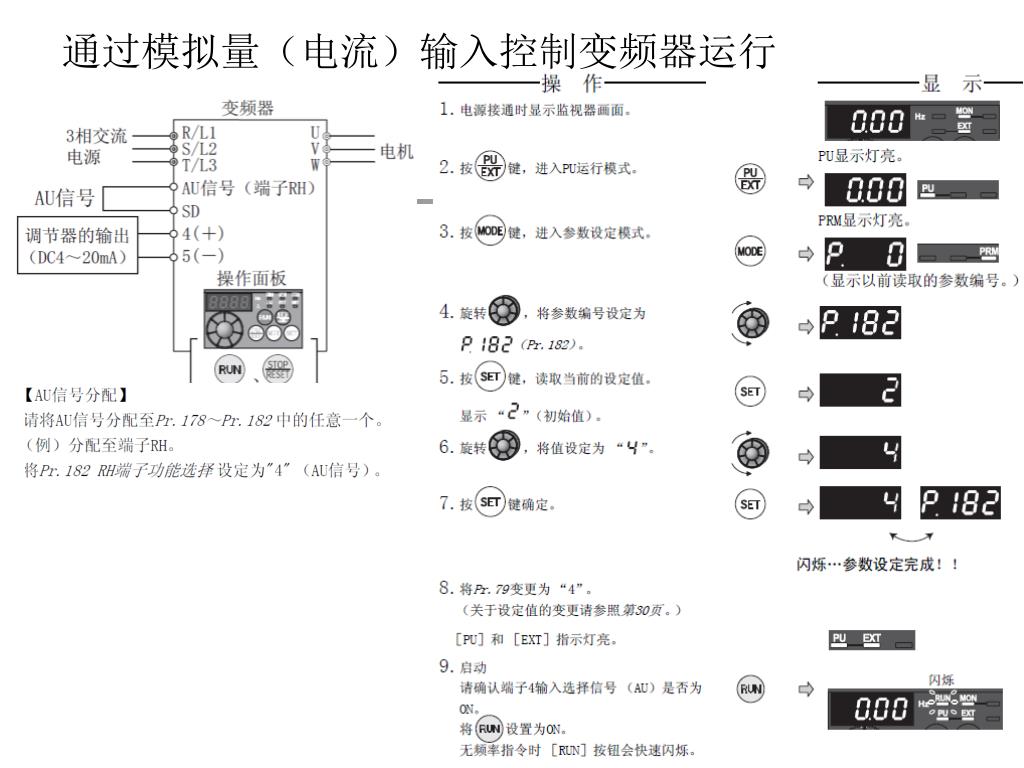

通过模拟量（电流）输入控制变频器运行

例1：现要求电压（DC0-10V）模拟量输入信号端子2用作连续变化（0-50HZ）的频率设定实现电机的无级调速，并能实现0-50 HZ的任意频率值调节。参数调节：硬件接线：

例2：现要求电流（DC4-20mA）模拟量输入信号端子4用作连续变化（0-40HZ）的频率设定实现电机的无级调速，选择RL端子用作AU信号输入并能实现0-40 HZ的任意频率值调节。参数调节：硬件接线：

设定电流输出
