1 / 6

Ведущий ученый – профессор Альберто Палеари

Перспективные разработки Международной лаборатории функциональных материалов на основе стекла РХТУ им. Д.И. Менделеева Локальное формирование микро- и нанокристаллических структур в стеклах лазерным излучением (проект 11. G34.31.0027). Ведущий ученый – профессор Альберто Палеари. 2011.

tanek
Download Presentation

Ведущий ученый – профессор Альберто Палеари

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Перспективные разработки Международной лаборатории функциональных материалов на основе стеклаРХТУ им. Д.И. Менделеева Локальное формирование микро- и нанокристаллических структур в стеклах лазерным излучением(проект 11.G34.31.0027) Ведущий ученый – профессор Альберто Палеари 2011

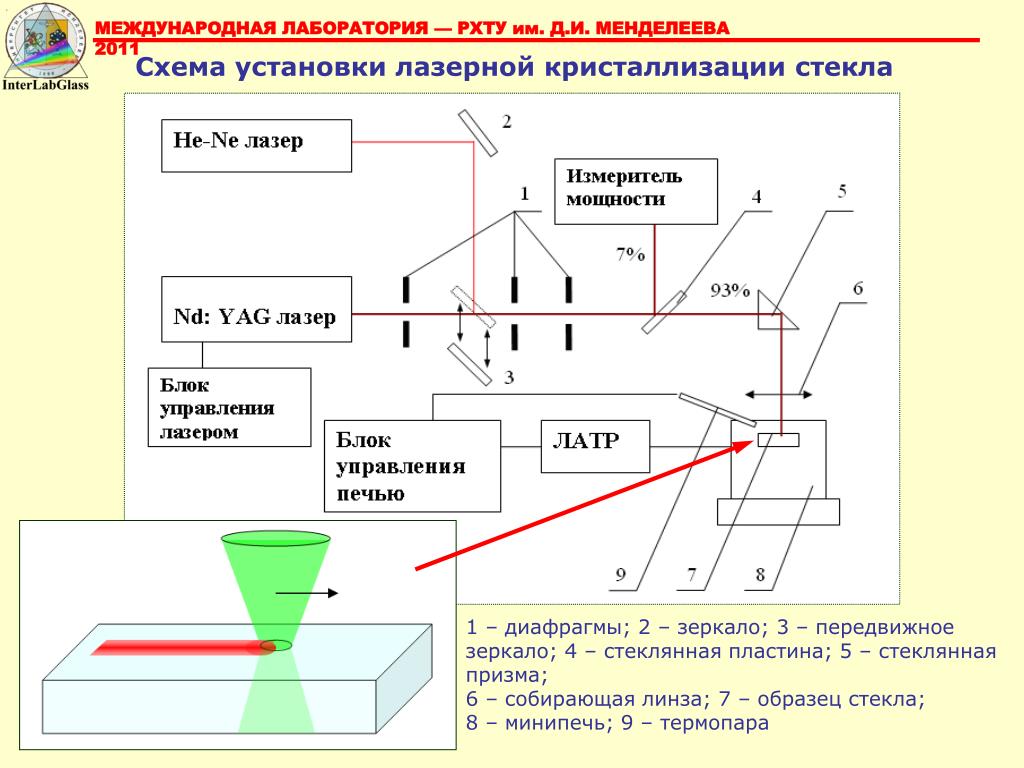

  2. МЕЖДУНАРОДНАЯ ЛАБОРАТОРИЯ — РХТУ им. Д.И. МЕНДЕЛЕЕВА 2011 Схема установки лазерной кристаллизации стекла 1 – диафрагмы; 2 – зеркало; 3 – передвижное зеркало; 4 – стеклянная пластина; 5 – стеклянная призма; 6 – собирающая линза; 7 – образец стекла; 8 – минипечь; 9 – термопара

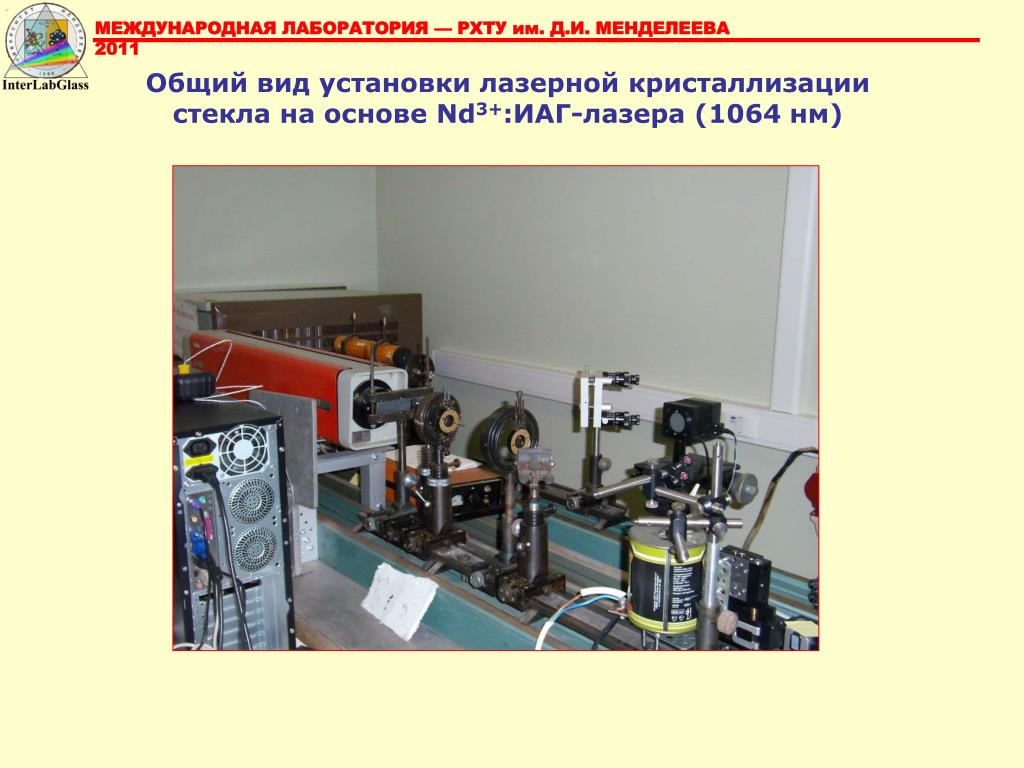

  3. МЕЖДУНАРОДНАЯ ЛАБОРАТОРИЯ — РХТУ им. Д.И. МЕНДЕЛЕЕВА 2011 Общий вид установки лазерной кристаллизации стекла на основе Nd3+:ИАГ-лазера (1064 нм)

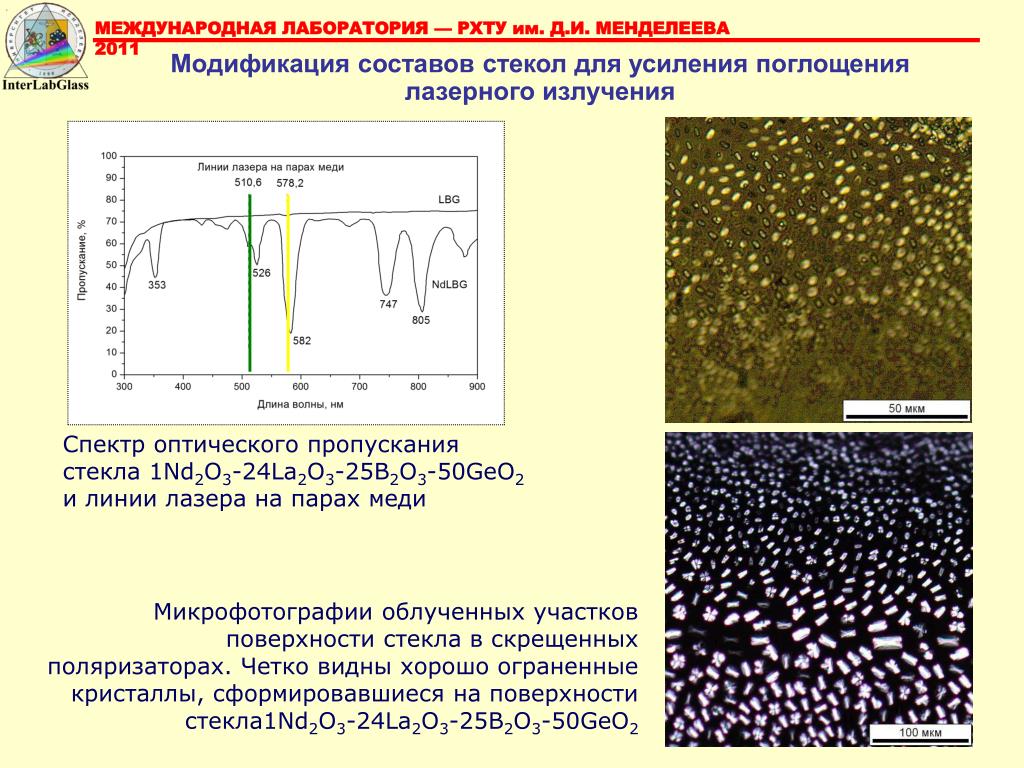

  4. МЕЖДУНАРОДНАЯ ЛАБОРАТОРИЯ — РХТУ им. Д.И. МЕНДЕЛЕЕВА 2011 Модификация составов стекол для усиления поглощения лазерного излучения Спектр оптического пропускания стекла 1Nd2O3-24La2O3-25B2O3-50GeO2 и линии лазера на парах меди Микрофотографии облученных участков поверхности стекла в скрещенных поляризаторах. Четко видны хорошо ограненные кристаллы, сформировавшиеся на поверхности стекла1Nd2O3-24La2O3-25B2O3-50GeO2

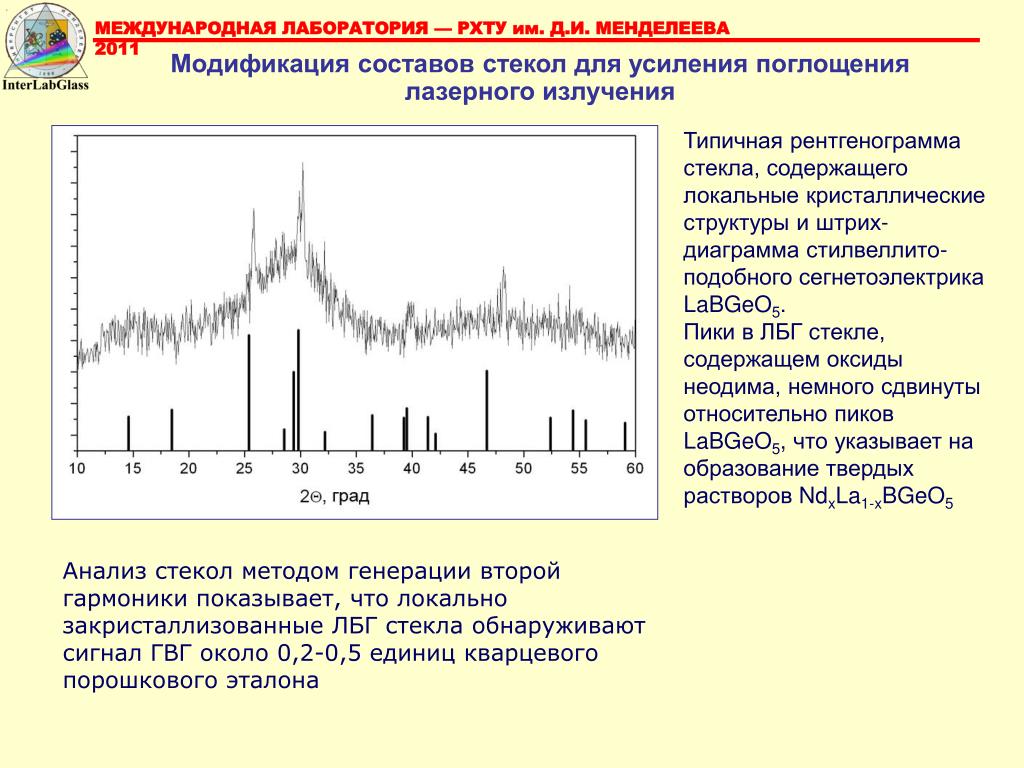

  5. МЕЖДУНАРОДНАЯ ЛАБОРАТОРИЯ — РХТУ им. Д.И. МЕНДЕЛЕЕВА 2011 Модификация составов стекол для усиления поглощения лазерного излучения Типичная рентгенограмма стекла, содержащего локальные кристаллические структурыи штрих-диаграмма стилвеллито-подобного сегнетоэлектрика LaBGeO5. Пики в ЛБГ стекле, содержащем оксиды неодима, немного сдвинуты относительно пиков LaBGeO5, что указывает на образование твердых растворов NdxLa1-xBGeO5 Анализ стекол методом генерации второй гармоники показывает, что локально закристаллизованные ЛБГ стеклаобнаруживают сигнал ГВГ около 0,2-0,5 единиц кварцевого порошкового эталона

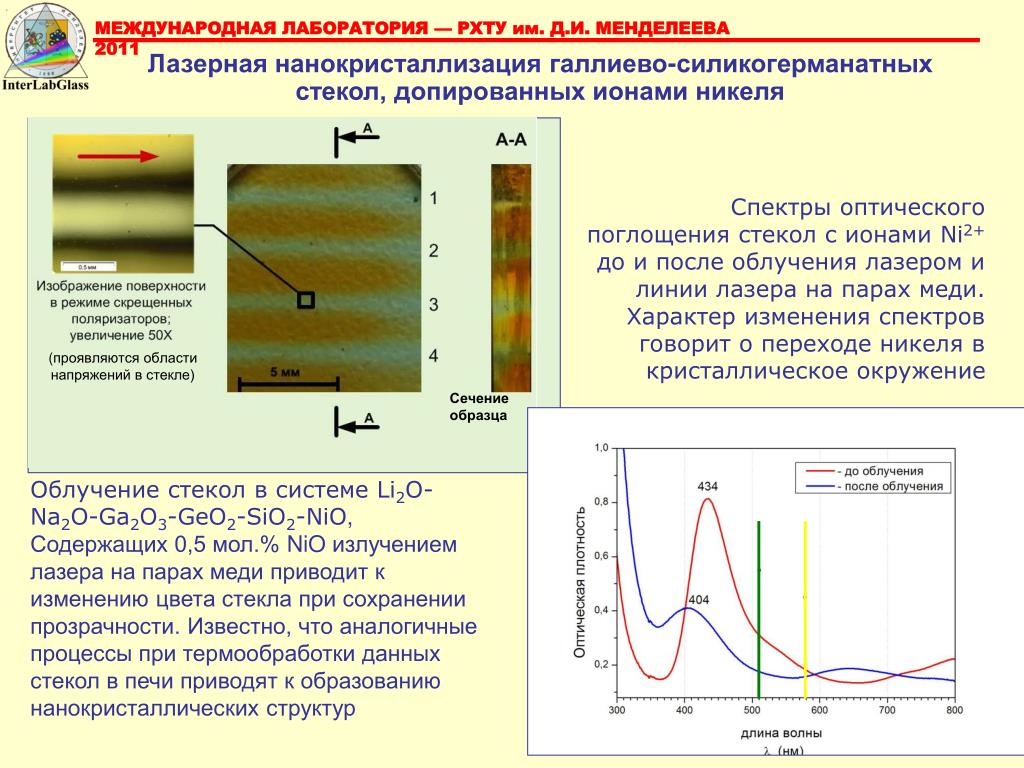

  6. МЕЖДУНАРОДНАЯ ЛАБОРАТОРИЯ — РХТУ им. Д.И. МЕНДЕЛЕЕВА 2011 Лазерная нанокристаллизация галлиево-силикогерманатных стекол, допированных ионами никеля Спектры оптического поглощения стекол с ионами Ni2+ до и после облучения лазером и линии лазера на парах меди. Характер изменения спектров говорит о переходе никеля в кристаллическое окружение (проявляются области напряжений в стекле) Сечение образца Облучение стекол в системе Li2O-Na2O-Ga2O3-GeO2-SiO2-NiO, Содержащих 0,5 мол.% NiO излучением лазера на парах меди приводит к изменению цвета стекла при сохранении прозрачности. Известно, что аналогичные процессы при термообработки данных стекол в печи приводят к образованию нанокристаллических структур

More Related
