  1. EDA电工仿真实验 实验一 基尔霍夫定律的验证

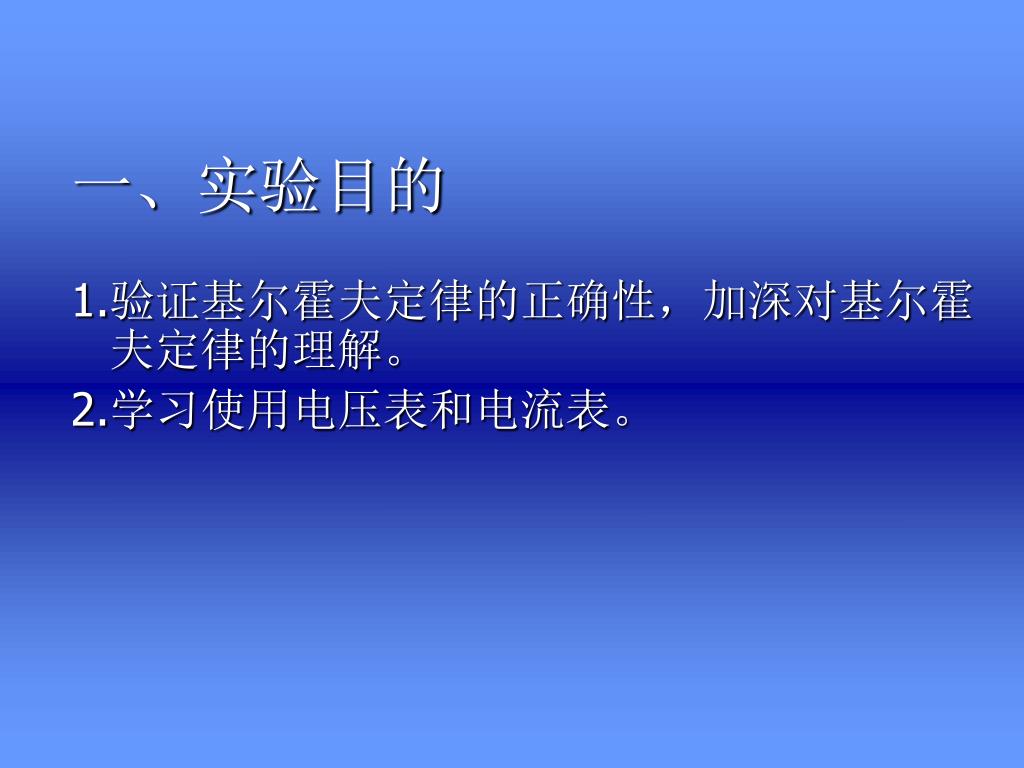

  2. 一、实验目的 1.验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2.学习使用电压表和电流表。

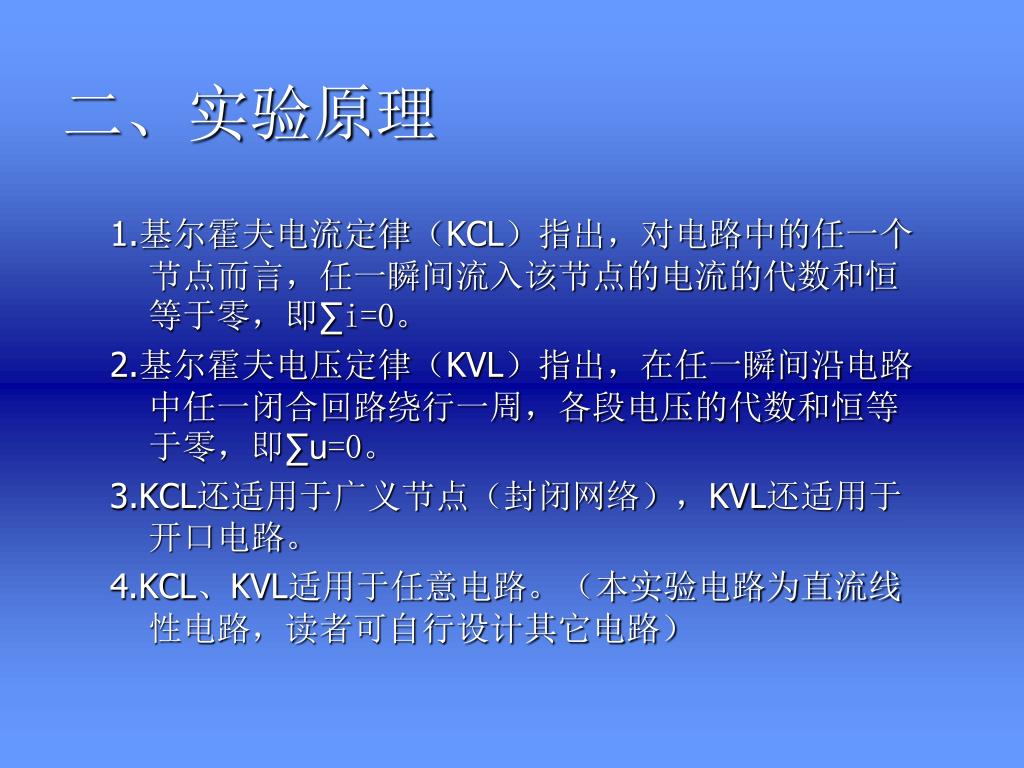

  3. 二、实验原理 1.基尔霍夫电流定律（KCL）指出，对电路中的任一个节点而言，任一瞬间流入该节点的电流的代数和恒等于零，即∑i=0。 2.基尔霍夫电压定律（KVL）指出，在任一瞬间沿电路中任一闭合回路绕行一周，各段电压的代数和恒等于零，即∑u=0。 3.KCL还适用于广义节点（封闭网络），KVL还适用于开口电路。 4.KCL、KVL适用于任意电路。（本实验电路为直流线性电路，读者可自行设计其它电路）

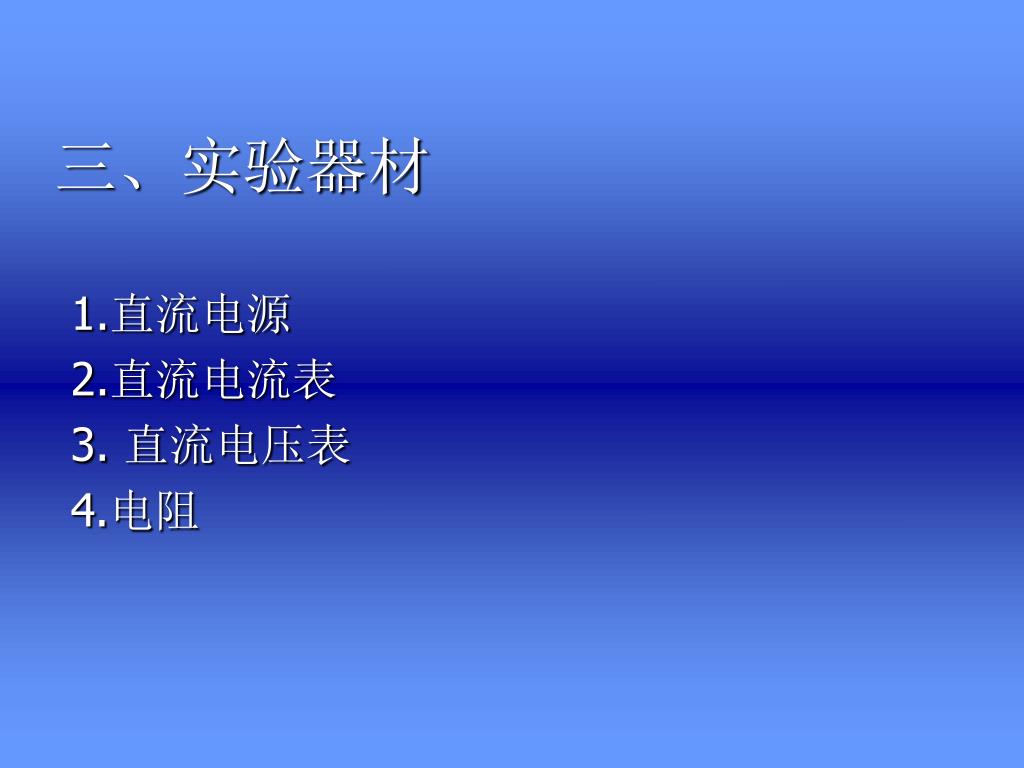

  4. 三、实验器材 1.直流电源 2.直流电流表 3. 直流电压表 4.电阻

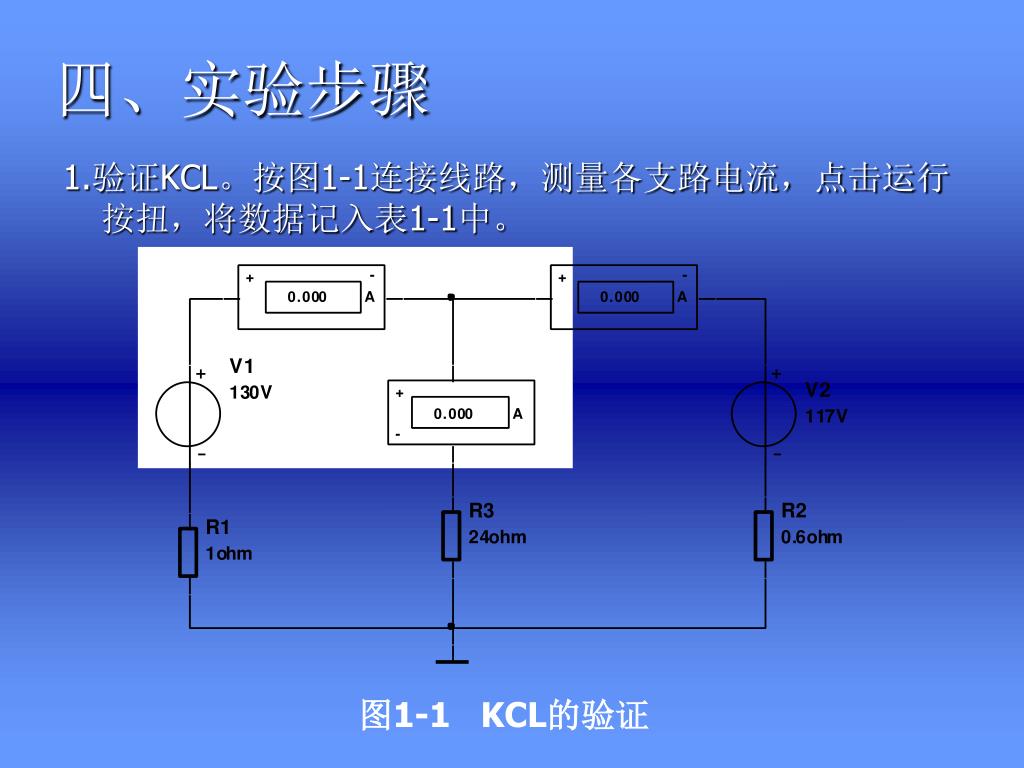

  5. 四、实验步骤 1.验证KCL。按图1-1连接线路，测量各支路电流，点击运行按扭，将数据记入表1-1中。 图1-1 KCL的验证

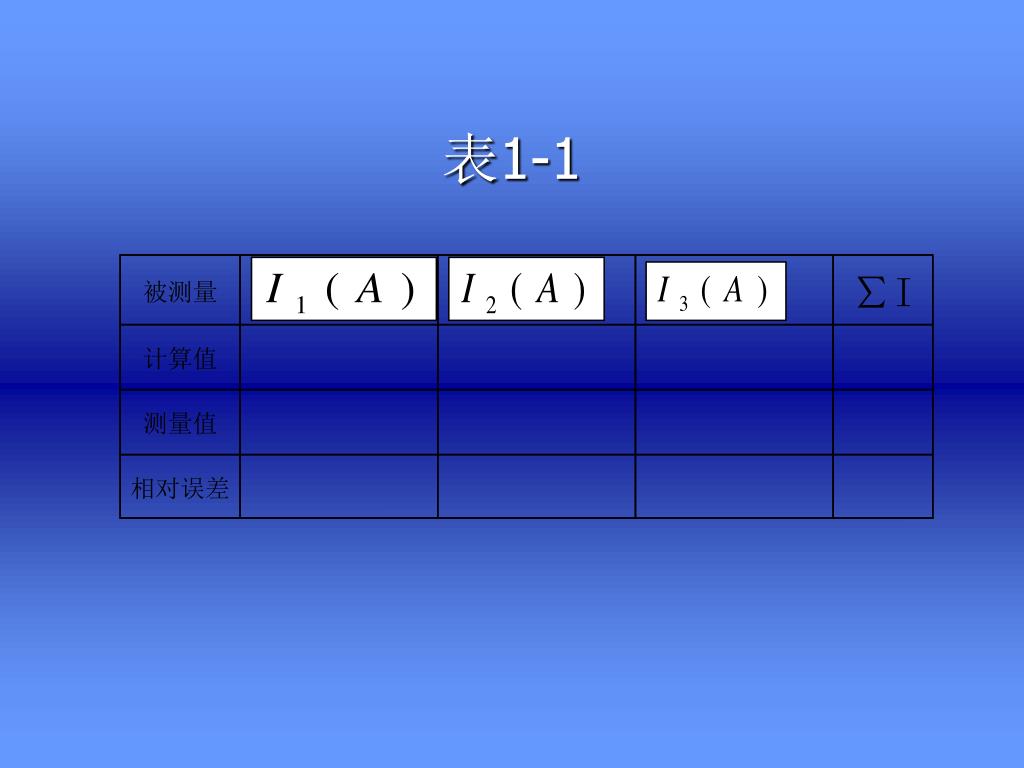

  6. 表1-1

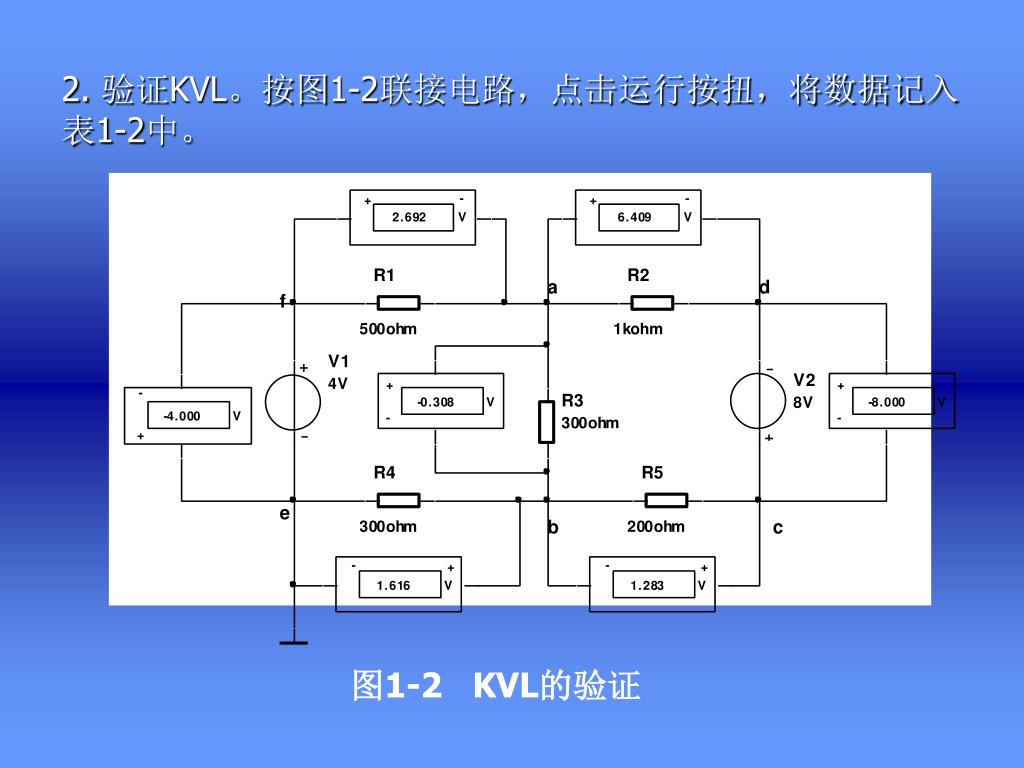

  7. 2. 验证KVL。按图1-2联接电路，点击运行按扭，将数据记入表1-2中。 图1-2 KVL的验证

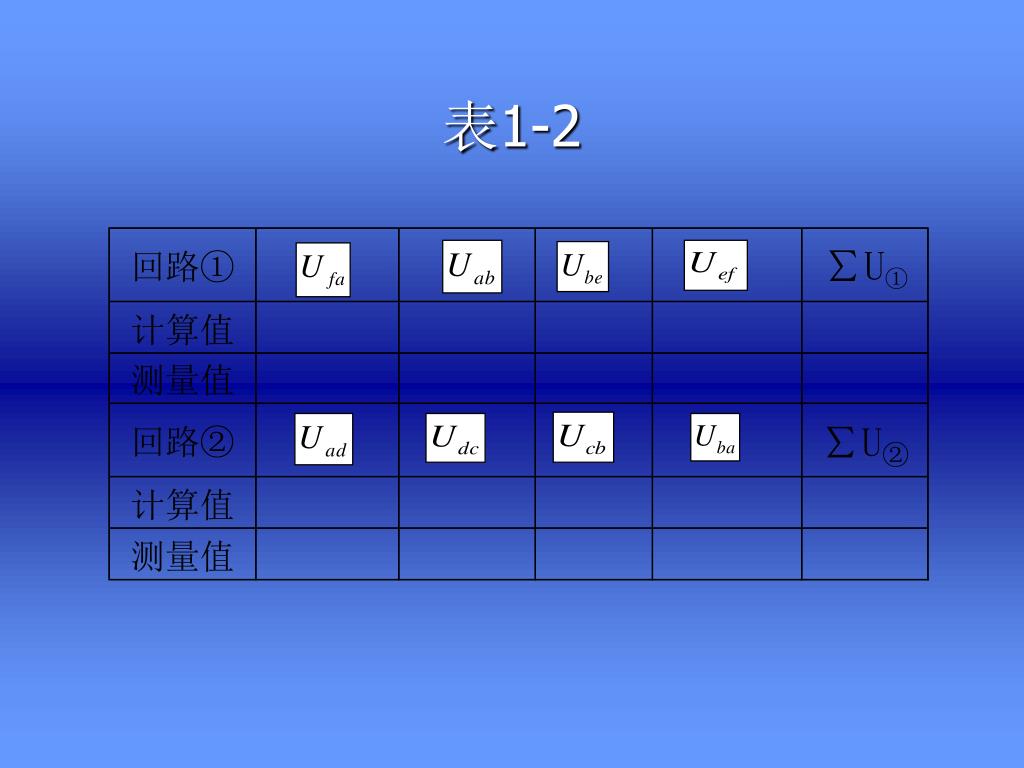

  8. 表1-2

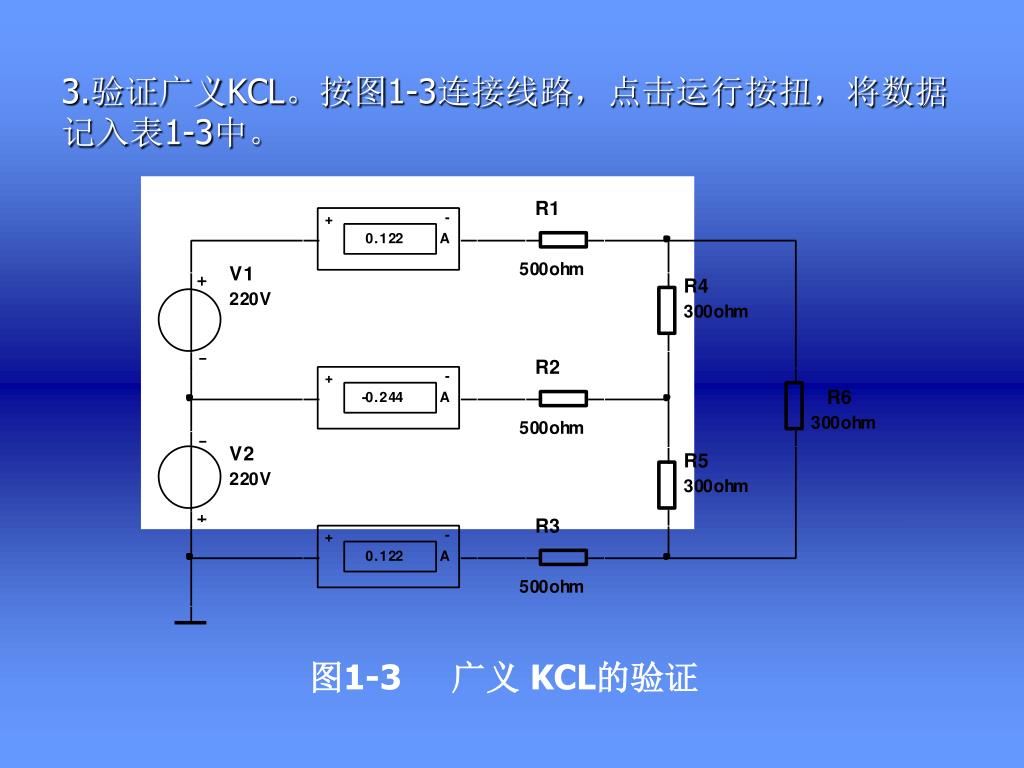

  9. 3.验证广义KCL。按图1-3连接线路，点击运行按扭，将数据记入表1-3中。3.验证广义KCL。按图1-3连接线路，点击运行按扭，将数据记入表1-3中。 图1-3 广义 KCL的验证

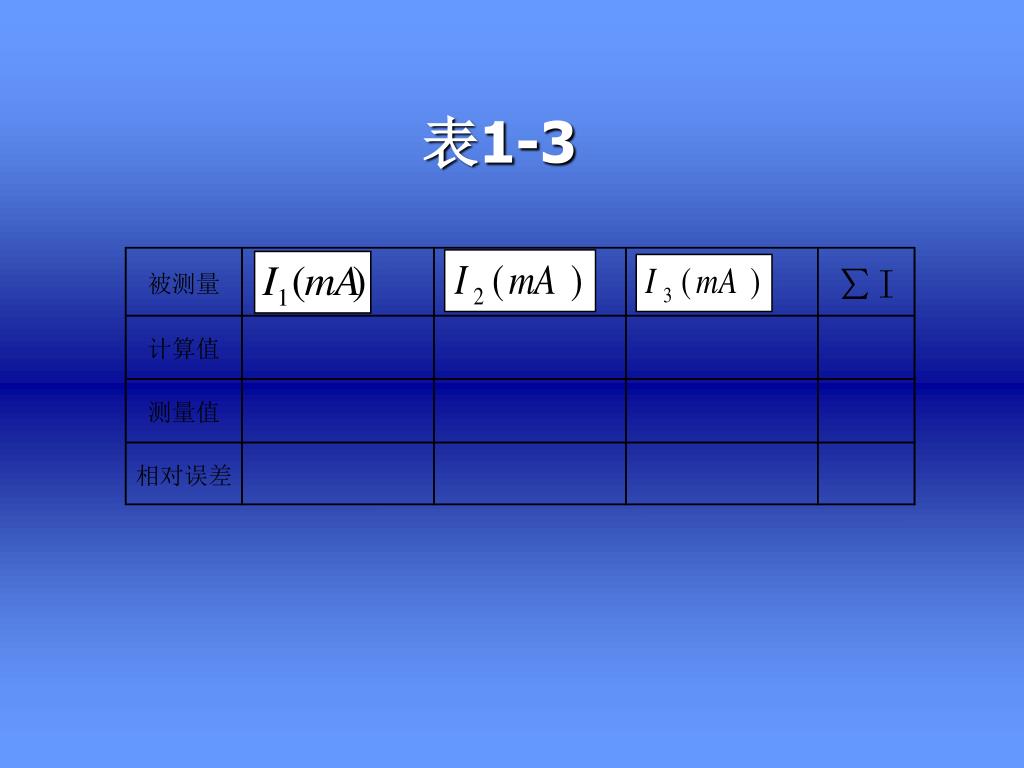

  10. 表1-3

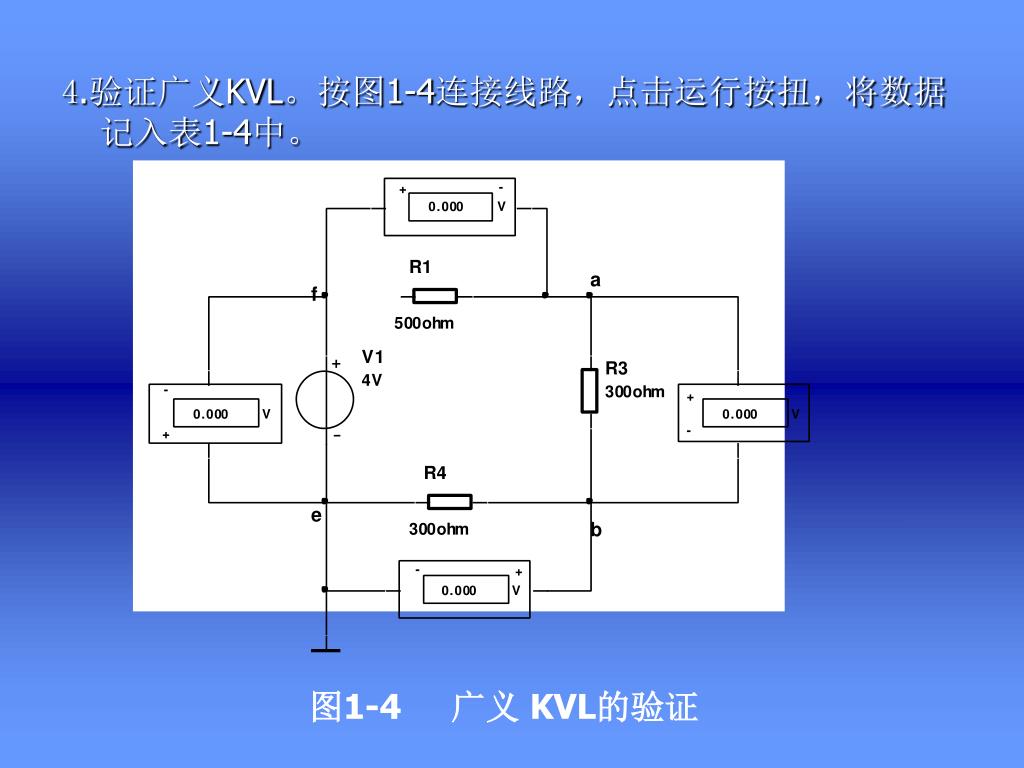

  11. 4.验证广义KVL。按图1-4连接线路，点击运行按扭，将数据记入表1-4中。4.验证广义KVL。按图1-4连接线路，点击运行按扭，将数据记入表1-4中。 图1-4 广义 KVL的验证

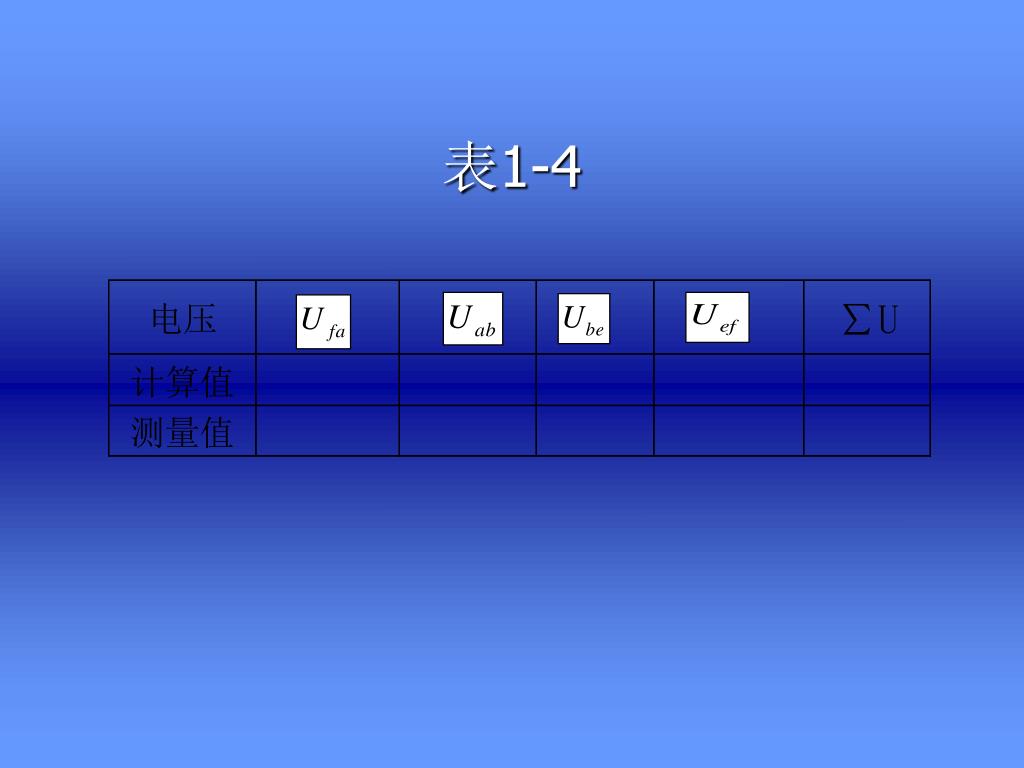

  12. 表1-4

  13. 五、思考题 • 运用KCL和KVL时怎样对待电流的参考方向？ • 分析误差原因。
