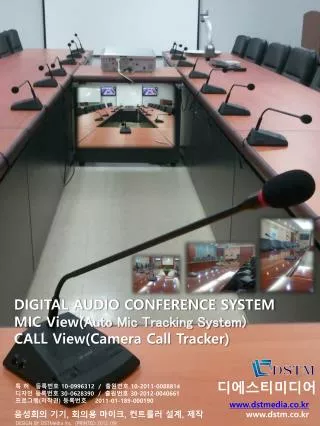

  1. DIGITAL AUDIO CONFERENCE SYSTEM MIC View(Auto Mic Tracking System) CALL View(Camera Call Tracker) 디에스티미디어 특 허 등록번호 10-0996312 / 출원번호10-2011-0088814 디자인 등록번호 30-0628390 / 출원번호 30-2012-0040661 프로그램(저작권) 등록번호 2011-01-189-000190 www.dstmedia.co.kr www.dstm.co.kr 음성회의 기기, 회의용 마이크, 컨트롤러 설계, 제작 DESIGN BY DSTMedia Inc. (PRINTED 2012. 09)

  2. 스마트 컨트롤러 [ GSX-M10A ] [ 특징 ] 회의 시스템의 마이크 제어 컨트롤 유닛 기본 1,025개의 마이크 제어 음성,영상회의에 최적화된 발언자 자동 추적 마이크 컨트롤러 (제어 장치)입니다. • [ 기능 ] • 기본 1,025개의 마이크 제어 • 의장(GSX-C100A) 연결 사용 • 참가자 유닛(GSX-D100A) 연결 사용 • 직관적인 셀렉터 채용 • 마이크 OPEN숫자 조작 용이 • 마이크 동시 열기 – 1(Video Conference전용) / 2 / 4 / 7선택 • 회의 모드 지원 FIFO / ALL 기능 • 참가자의 마이크 ON 시 카메라가 자동 추적. • 4대의 CAMERA 동시 연결 사용한 4CH VIDEO SELECTOR 내장 (NTSC, PAL 동시 지원) • 내장 시리얼 포트를 이용,SONY사의 카메라 직접 제어. • CAMERA 제어 전용 포트 내장(VISCA, PROTOCOL 기본 내장) • EIA표준 19인치 랙1RU Mount 사이즈. • [ 사양 ] • 참가자 유닛입출력단자 : RJ-45 콘넥터x 2, DIN8p x 2 • 마이크 확장 연결용 입출력단자 : RJ-45 콘넥터x1 • 영상 입출력단자 : IN - RCA x 4 / OUT – RCA x 4 • 외부 음성기기 출력단자 : RCA ×4 • 외부 장비 제어용 단자 : VISCA(RS-232) x 1,, D-SUB 9P x 3 • 전원 : AC90V ~ 240V / 65W / 60Hz • 크기 : 430(폭)×44(높이)×295(깊이) mm • 질량 : 약 3.4kg • 색상 : Black

  3. 회의용 마이크 [ GSX-C100A ] [ GSX-D100A ] [ 특징 ] 회의 참가자용 마이크 유닛 [ 특징 ] 의장용, 사회자용 마이크 유닛 • [ 시스템기능 ] • 의장 발언을 우선시하는 Priority Ket(강제종료스위치 -.의장전용) • 마이크 ON/OFF버턴 및 스피커가 채용된 일체형 마운트유닛. • 동작상태를 확인할 수 있는 마이크 ON표시 적색 램프(Delegate LAMP). • Howling 및 외부 잡음에 강한 단일지향성 픽업용 마이크 유닛. • 듣기 편한 음질 보장을 위한 분산 확성 방식 디자인 설계. • 회의 테이블을 넓게 유효하게 사용할 수 있는 콤팩트 설계. • 마이크의 번호 변경 • 접합 체결부가 없는 심플한 플렉시블 마이크 폴 채용. • 이어폰 단자는 2개 채용 2명 동시 사용가능. • 녹음용 출력단자 채용. • [ 시스템사양 ] • 마이크 형식 : 단일지향성 Electret 콘덴서 마이크로폰 • 입/출력단자 : 8핀 DIN / RJ-45 콘넥터(케이블부) • 주파수 대역 : 38Hz – 18Khz • 이어폰 단자 : 미니 3.5￠×2 • 녹음출력단자 : 미니 3.5￠×1 • 스피커 출력 : 10mW, 32Ω • 전원 : DC+ 24V • 소비 전류 : 20mA • 크기 : 134(w)×570(H)×152(D) mm • 무게 : 490g

  4. 카메라 콜 트렉커(CALL VIEW) [ GSX-CTX200 ] [ GSX-CTR600 ] • [ 사양 ] • “CALL” “WIDE” 2버튼 • 254개의 ID • 주파수 : 219Mhz • 전원 : DC 12V *2 • 소비전류 : 100mW • 크기 : 10(w) / 18(H) / 60(D)mm • 무게 : 120g • [ 사양 ] • VISCA (RS-232) 전용 포트 사용 • 혼선 방지용 23주파수 사용 • 주파수 : 219Mhz 32CH • 전원 : DC 12V • 소비전류 : 100mA • 크기 : 173(w) / 35(H) / 155(D)mm • 무게 : 350g [ 특징 ] SONY, CANON, 삼성 PTZ CAMERA 연동(카메라 1대) POLYCOM, CISCO, LIFESIZE CODEC 완벽 연동 최대 254개 송신기프리셋 저장 및 호출 동작 확인용 전면 모니터및 부져 내장 전용 설정 및 동작 상태로 전환모드 내장 [ 특징 ] “CALL” “WIDE” 2버튼 사용 별도의 설정 장비 불필요 (송,수신기만으로 프리셋 저장 완료) 프리셋 설정 저장 모드 / 동작모드 변환 1개의 송신기에서 개별 ID 변환 음성회의 기기 설계,제조 국내 유일 회의 마이크,컨트롤러 특허, 디자인, 프로그램 등록 제품 디에스티미디어 www.dstmedia.co.kr www.dstm.co.kr DESIGN BY DSTMedia Inc. (PRINTED 2012. 09) (445-360) 경기도 화성시병점동400-21번지 4층 T : 070-8625-8959 F : 031-235-1351
