包装设计

1. 包装设计 主讲 陈 希

2. 第六章 包装标准规范 包 装 设 计 课 程 内 容 学习目标：通过本章的学习，了解包装设计行业的标准规范以及包装设计有关的标准基本知识，掌握行业标准的科学性与合理。 [提要] ·包装设计标准是包装设计工作中较为重要的环节。是设计者对商品包装设计，是否符合国家标准，符合包装行业标准，符合市场要求的一项原则。 ·包装标准化围绕着具体实现包装设计的科学性、合理性而制订的各类标准，是保证产品在流通过程中安全可靠，完整无缺，性能不变，而对包装材料、包装容器、包装方式所作的统一技术规定。 ·包装标准化是现代化产品生产和流通的必要条件，是对包装行业实行科学管理的重要组成部分，对整个国民经济将起巨大的作用。 ·包装标准，是包装行业必须遵守的规定，是一项政策性很强的综合性技术工作，涉及面很广。 ·包装设计的标准是依附在包装标准之中，本章主要介绍包装标准的基本原则，是包装设计工作者需要了解的包装标准体系中主要类型的标准。

3. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．1 包装标准规范概念 6．1．1 何谓标准 　　标准是指衡量事物发展与演变的客观准则和尺度。“无规矩不成方圆”是对事物标准的生动描述。标准不是一成不变的，新的标准随着新事物的产生会应运而生。 标准的分类： 1、国际标准 2、区域标准 3、国家标准 4、行业标准 5、地方标准 6、企业标准 国家标准编号示例 地方标准编号示例 企业标准编号示例

4. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．1．2 商品标准与包装标准 ①　商品标准是指对商品的品种、质量、生产、检验与维护质量的方法和科学管理，具有一定的权威性以及对包装材料、包装加工、包装工艺等各个环节所作的统一规定。包装标准是商品标准中十分重要、不可缺少的内容。《中华人民共和国标准化管理条例》中明确规定：“在制订产品标准的同时，制定好包装标准。包装标准必须符合保证质量、保证安全的要求，考虑装卸、运输、保养等条件，注意节约用材……包装标准是衡包装质量的技术法规，又是包装生产和质量检的准则。是为了取得商品包装的最佳效果。在有利于商产流通、安全、节约的原则下，与相关部门充分协商和一定的批程序，对包装上用料、造型、规格尺寸、容量、印刷标志及盛放、衬垫、包装、捆扎方法等，颁发的统一规定。包装标准应包括：包装基础标准、包装体系标准、包装相关标准、包装规格尺寸标准、包装容量标准、包装材料标准、包装标志标准、包装试验标准、

5. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．1．3 包装标准化 也就是使商品包装达到定型化、规格化、系列化。对于同类或同种商品的包装，包装标准化的要求可以概括为“七个统一”：即 材料 造型结构 规格尺寸 统一 包装容量 包装标记 装方法 捆扎方法 ·包装标准化的重要意义如下： ① 便于生产和提高包装生产效率，可集中大批量生产，有利于机械化生产； ② 便于识别、使用和计量； ③ 有利于节约包装材料和降低成本； ④ 有利于包装的回收复用； ⑤ 有利于保证包装质量和商品安全。

6. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．2 包装标准的制定 国际标准化组织 （ISO）下设144个委员会， 其中第122技术委员会负责包装容器、包装术语、尺寸、使用要求、试验方法等方面的标准化。第6、15技术委员会分别负责纸张、纸板及其纸容器，以及托盘和消毒食品用密封金属容器等方面的标准化；第104技委会（ISO/TC104），负责集装箱的标准化。 6．2．1 包装标准的范围及体系 产品标准是对产品的成分、品种、性质、质量、寿命、符号、代号以及生产、检验、维护质量的方法等概念所作的统一的规定。 从包装标准所涉及的范围来分析，包装标准大致可分为3个层次 1、包装综合基础标准 2、包装专业基础标准 3、产品（商品）包装标准

7. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．2．2 包装专业基础标准 1、包装材料标准。 为了合理选用标准化的材料，包装材料标准通常应包括下列主要内容： ①适用范围；②种类；③质量要求；④形状尺寸；⑤制造方法；⑥测试方法；⑦检验；⑧包装标志。 一般来说，标准化的材料会使包装设计简单得多，也会给以后的包装生产带来效益。 2、包装容器标准。 为了合理选用标准化的容器，包装容器标准通常应包括以下主要内容： ①适用范围；②种类（形式）；③结构与尺寸；④材料；⑤使用方法；⑥检验。 对于多数产品，其外包装通常不进行专门设计，而是选用不同规格的标准化容器。

8. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．2．3 产品（商品）包装标准 在产品（商品）包装标准中，所包括的专业范围是极为广泛的，大致包括农业、水产、食品、医药、建材、化工、纺织、轻工、电子、仪器、兵器、机械、邮电等24大类标准。 产品包装标准是为使同类和同种的包装通用化、系列化、并在产品生产、运输、装卸、存储、销售、消费等各方面，取得产品包装的最佳效果，依据包装科学技术和实践经验以及产品形态与性能，对产品的销售包装和运输的各个方面作出统一规定。 产品包装标准的内容通常包括：适用范围、产品包装分级、产品技术要求（包装对包装环境、产品包装材料、包装容器、产品包装操作、包装标志的要求）、包装件运输、包装件储存、试验方法、检验规则等。 6．2．4 国际尺寸 ①如箱型 1A 2438（高）×2438（宽）×12191（长） 30480公斤 30吨 1B 2438（高）×2438（宽）×9125（长） 25400公斤 30吨 1F 2438（高）×2438（宽）×1460（长） 5080公斤

9. 包 装 设 计 课 程 内 容 第六章 包装标准规范 ② 包装标准分级与编号 ·国家标准：如GB191-95“国标”表示包装的装运图示标志的顺序号 GB——国家标准号； 191——包装储运图示标志的顺序号； 95——表示1995年的批准日期 国家（GUO JIA）和标准（BIAO ZHUN）拼音字母字头的组合“国家标准代号”部颁标准：如轻工 QB605—73 《牛皮纸箱板产品技术要求》·企业标准：如上海为“沪Q”、北京“京Q”、湖南为“湘Q”等等 ③ 包装材料标准：包装材料主要有：纸张、塑料、金属、木材、陶瓷、纺织纤维、织品六大类 ④ 包装容器的标准：如：纸制包装容器的标准。 表示箱板里为8#420克 卷烟包装纸箱用 /8×3×8/ 瓦椤夹层纸板制成 表示箱板面用纸8#420克/表示夹芯（瓦椤）为3#160克瓦椤纸轧椤

10. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．3 包装标准模数化 包装模数化是研究包装标准化的重要内容 6．3．1 什么是模数？ 模数概念是来源于建筑工程，建筑用砖的尺寸为24×12×6(cm)，计算房屋的长宽尺寸时，均取：24+1=25(cm)的整数倍（即砖长加一公分灰口的和的整数倍）。而砖的尺寸由砖模确定，“模数”故而得名。模数在集合包装和集装运输方面的应用，使模数开辟了一个新的领域。模数是计算内外包装的共同基数。它包括模数、组合模数、分割模数、模数值、模数系

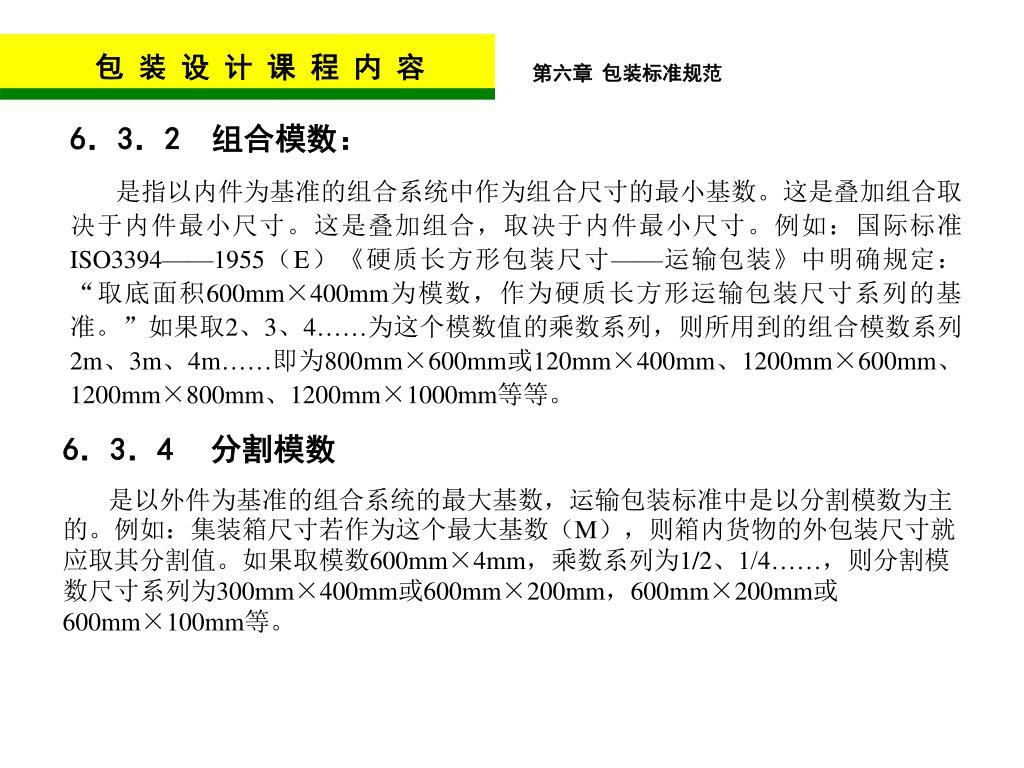

11. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．3．2 组合模数： 是指以内件为基准的组合系统中作为组合尺寸的最小基数。这是叠加组合取决于内件最小尺寸。这是叠加组合，取决于内件最小尺寸。例如：国际标准ISO3394——1955（E）《硬质长方形包装尺寸——运输包装》中明确规定：“取底面积600mm×400mm为模数，作为硬质长方形运输包装尺寸系列的基准。”如果取2、3、4……为这个模数值的乘数系列，则所用到的组合模数系列2m、3m、4m……即为800mm×600mm或120mm×400mm、1200mm×600mm、1200mm×800mm、1200mm×1000mm等等。 6．3．4　分割模数 是以外件为基准的组合系统的最大基数，运输包装标准中是以分割模数为主的。例如：集装箱尺寸若作为这个最大基数（M），则箱内货物的外包装尺寸就应取其分割值。如果取模数600mm×4mm，乘数系列为1/2、1/4……，则分割模数尺寸系列为300mm×400mm或600mm×200mm，600mm×200mm或600mm×100mm等。

12. 包 装 设 计 课 程 内 容 第六章 包装标准规范 　　总之，包装模数化是指对包装的规格、尺寸、流通环境中，多种商品载体的空间或平面尺寸进行模数协调，制定标准尺寸系列使包装尺寸合理化、系列化、通用化。运输包装标准化，主要是包装模数化。要实现包装标准化，必须首先要使包装模化。 6．3．4 系列化包装 具体实施有：商品系列、品名系列、色彩系列、形态系列、型体系列、材料系列、组合系列等。 　　同一企业生产的不同种类产品、同类产品、同种产品，在包装上用同一商标、标准字体、标准色彩、标准色系等相同的表现手法，而在构图、形象或形态大小等方面作系列性设计处理，这种包装称为“系列化包装”。 ①系列包装的特点：在货架上以群体形态出现，视觉冲击力强，竞争力强。可提高企业知名度。系列化包装产品自身宣传效果极佳，可省广告费用。但是不可烂用系列包装，如果一个系列包装中有一件产品质量不好，将影响整个系列产品的声誉。因此，质量尚未过关的产品，不宜纳入系列化包装。

13. 包 装 设 计 课 程 内 容 第六章 包装标准规范 ②系列化包装设计：可分大、中、小三种系列 · 大系列：同一商品的所有产品，连同企业的所有用物都纳入同一风格设计（“VI”） ·中系列：同一商标的同一类产品，按性质或功能相近，作同一系列设计（为系列组件 ·小系列：指同一种商品兼有不同规格和型号时作系列化包装设计，如钳子类有钢丝锥、尖咀锥、鱼尾钳等，而每件都有不同的型号。 ·系列包装设计可运用模数设计理论进行“组合”或“分析”式的模数的方法计算规格。 ·组合包装设计（类似系列包装设计） ·成组包装、配套包装 ·传统包装

14. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4 包装标准规则 6．4．1 包装标准和标准化 标准是对重复性事物和概念所作的统一规定。它以科学、技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。“重复性”是标准产生的依据，事物具有重复性才有制订标准的必要；“科学、技术和实践经验的综合成果”是标准产生的基础，是对科学、科技和实践经验的提炼和概括；“经有关方面协商一致，由主管机构批准”是标准产生的过程，体现了标准的科学性和民主性以及标准的权威性；标准本身有自己的一套格式，其编写、印刷、幅面、格式都有严格规定，标准以“特定形式”发布，体现了标准的严肃性和统一性；作为共同遵守的准则和依据，体现了标准的作用。 标准化是指在经济、技术、科学及管理等社会实践中，对重复性事物的概念通过制定、发布和实施标准，达到统一，以获得最佳秩序和社会效益。标准化的目的，是通过对经济、技术、科学及管理等社会实践中的重复性事物和概念制定以及标准来实现的。由于标准化涉及的范围很广，不同标准之间及标准化对象和标准内容方面，往往各不相同，差别很大，故就各个具体标准来看，标准化的目的往往是多种多样的，但最终目的是在标准化领域获得最佳秩序和社会上获得最佳效益，这是标准化活动的基础出发点。

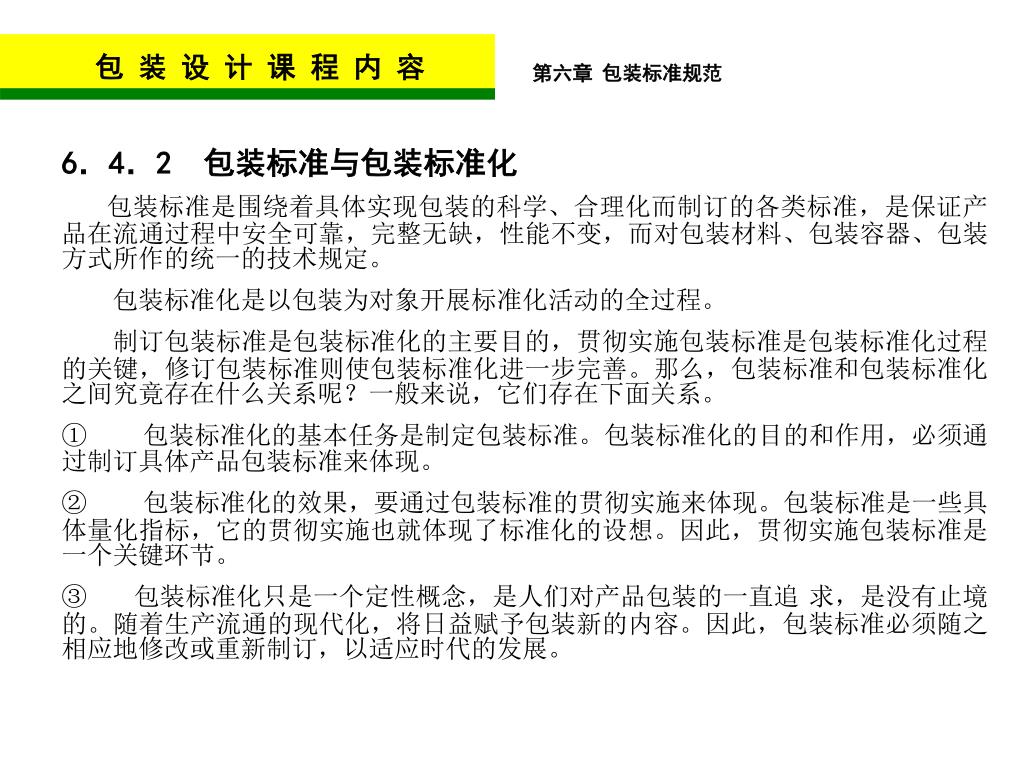

15. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4．2 包装标准与包装标准化 包装标准是围绕着具体实现包装的科学、合理化而制订的各类标准，是保证产品在流通过程中安全可靠，完整无缺，性能不变，而对包装材料、包装容器、包装方式所作的统一的技术规定。 包装标准化是以包装为对象开展标准化活动的全过程。 制订包装标准是包装标准化的主要目的，贯彻实施包装标准是包装标准化过程的关键，修订包装标准则使包装标准化进一步完善。那么，包装标准和包装标准化之间究竟存在什么关系呢？一般来说，它们存在下面关系。 ①包装标准化的基本任务是制定包装标准。包装标准化的目的和作用，必须通过制订具体产品包装标准来体现。 ②包装标准化的效果，要通过包装标准的贯彻实施来体现。包装标准是一些具体量化指标，它的贯彻实施也就体现了标准化的设想。因此，贯彻实施包装标准是一个关键环节。 ③包装标准化只是一个定性概念，是人们对产品包装的一直追 求，是没有止境的。随着生产流通的现代化，将日益赋予包装新的内容。因此，包装标准必须随之相应地修改或重新制订，以适应时代的发展。

16. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4．3 包装标准化的重要作用 包装标准化是现代化产品生产和流通的必要条件，是对包装行业实行科学管理的重要组成部分，对整个国民经济将起巨大的作用。 ①能显著提高经济效益，包装标准化使包装型号规格统一，可以节约原材料，降低包装成本，如实行统一箱型后，可节约包装用纸5%~20%。另外，由于包装容器划一整齐，有利于包装物的合理排列，可大大提高仓库容量和运载量，减少流通费用。 ②能保证包装质量，包装标准中对包装的各项质量指标都作了明确的规定，使之有法可循，并按统一标准进行检验，有利于提高和包装包装质量，使产品在流通中少受损失。 ③能有效地提高包装管理水平，包装标准化需要制订一系列技术标准、工作标准和管理标准等，这样可以促使企业围绕这些标准进行设计、生产、检验等管理活动，有利于提高包装管理水平。

17. 包 装 设 计 课 程 内 容 第六章 包装标准规范 ④有利于机械化连续生产，包装标准化简化了包装的规格型号，一种包装能适应多种需要，适应于大规模工业化生产，提高了劳动生产率，降低了生产成本，也保证了质量。 ⑤可以缩短生产周期，一个新包装的生产，包括市场调研、设计、生产准备和正式投产等一系列生产过程。由于包装标准化，使包装产品有各种标准可循，简化了生产过程，同时节约了原材料和减少了劳动消耗。 ⑥有利于提高出口能力，包装标准化并不仅是我国自行制订标准，而是要求与国际包装标准接轨，尽量采用国际标准系列，这样，我国出口产品便于为国际上接受。如采用集装箱的集合包装，若不采用国际标准，则出口大受限制，难以加入国际经济大循环，难以冲破贸易堡垒。 　　可保证产品的流通安全，包装标准的制订，来源于生产实践，并经受了生产实践的考验，能有效地保护产品。另外，由于包装规格尺寸一致，极大地方便了瓦楞，便于码垛整齐，为安全流通提供了良好的条件，极大限度地减少了流通过程中的产品损失。

18. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4．4 制订包装标准的原则 包装标准，是包装行业必须遵守的法令和法规，是一项政策性很强的综合性技术工作，涉及面很广。其主要原则如下。 ①与国际标准相适应，国际标准是由国际标准化组织（ISO）制订的，并在世界范围内应统一遵守的标准。它代表了先进性，也代表了认同性。只有采用了国际标准，才便于进行国际交往，否则，商品将很难为世界所接受。很多国家的包装标准，干脆采用国际标准，这样，既简单又先进。因此，包装标准应尽量采用国际标准，或者尽可能地参考标准，以提高我国包装标准化的水平。 ②要体现先进性、科学性和经济性，制订包装标准时，应力求在标准中反映先进的生产技术和管理经验以及科研新成果，同时要考虑经济性，使之与经济性联系起来。在包装质量指标、技术要求以及检测方法上，要宽严适度、繁简相宜，既考虑当前的发展，又考虑今后的发展。

19. 包 装 设 计 课 程 内 容 第六章 包装标准规范 ③能促进生产的发展，包装标准，既是衡量包装质量的技术法规，又是包装的生产和质量检测的准则。因此，包装标准的制订，应从经济建设的整体出发，既要考虑现有的生产技术水平，又要注意吸收外国的新技术，还要了解国内外标准化的发展趋势，将包装标准制定在经过努力可以达到的先进水平上，从而推动生产的发展，使各包装企业的生产发燕尾服有盟友的方向。 ④要把使用要求放在首位，包装是随同产品一起进入流通领域的。在流通过程中，一般要经过装卸、运输、瓦楞、销售等环节，这要求充分考虑包装的使用要求。包装标准应对各种包装合理分档，形成系列，同类产品的包装能够互换和通用，充分利用箱容，以提高装入量。同时，还要求标准中明确规定包装的牢固度和耐用程度，以及其他各种良好的性能，能有效地保护产品质量，最大限度地满足各方面的使用要求。

20. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4．5 我国包装标准体系主要类型的标准。 我国的包装标准体系主要包括以下几种 ①包装基础标准，包装基础标准是最基本、应用最广泛的标准，具有跨行业、跨部门的广泛适用性，是包装与包装有关的专业，在经济、技术和科学活动中均应共同遵守的标准。它包括包装名词术语，如概念、定义、词汇、命名等；包装标志的标准，如包装的文字标志和图形标志等；以及包装的尺寸系列标准等3大类。 ②包装材料的标准，包装材料在整个包装工业中占有重要的地位，是发展包装技术、提高包装质量和降低包装成本的重要问题。包装材料的种类很多，主要有纸张、塑料、金属、木材、玻璃陶瓷、纺织纤维及其织品等6大类。对于各类包装材料，由于制作的包装容器不同，质量要求也就不同，所制定的技术标准也就不一样。我国对各类主要包装材料的技术指标，都制订了相关标准。

21. 包 装 设 计 课 程 内 容 第六章 包装标准规范 ③产品包装技术标准，产品包装技术标准是为了取得产品包装的最佳效果，依据包装科学技术、实现效果以及产品的体态与性能，在有利于产品的生产流通、安全和节约的原则下，对所有制作的销售包装和运输包装的品种、成分与性能、形式结构、基本参数、技术要求、规格尺寸、工艺与包装方法、瓦楞和包装标志等所规定的标准。它是包装的设计、制造和质量检验等方面的技术依据。 ④包装相关标准，包装相关标准主要包括包装光亮标准、集装箱与托盘的标准、运输瓦楞条件的有关标准。包装管理标准包括包装的设计程序、包装抽样检验规则、包装质量认证、包装事故仲裁、包装回收复用等标准；集装箱标准包括通用集装箱和专用集装箱标准；托盘标准包括平托盘、箱式托盘、立柱式托盘、滑片托盘等标准；运输条件标准包括各种运输工具，如火车、汽车、轮船和飞机等的各中不同运输条件标准；贮存条件标准包括各种瓦楞场地的温度、湿度等标准。

22. 包 装 设 计 课 程 内 容 第六章 包装标准规范 6．4．6 包装技术标准的结构形式 包装技术标准的构成形式如下： 封面与首页 目次 标准名称 引言 名词、术语、符号、代号、产品名称、 产品分类 技术要求 试验方法 俭验规则 标志、运输、贮存 其他 附录 附加说明 概述部分 技术标准 技术内容部分 补充部分

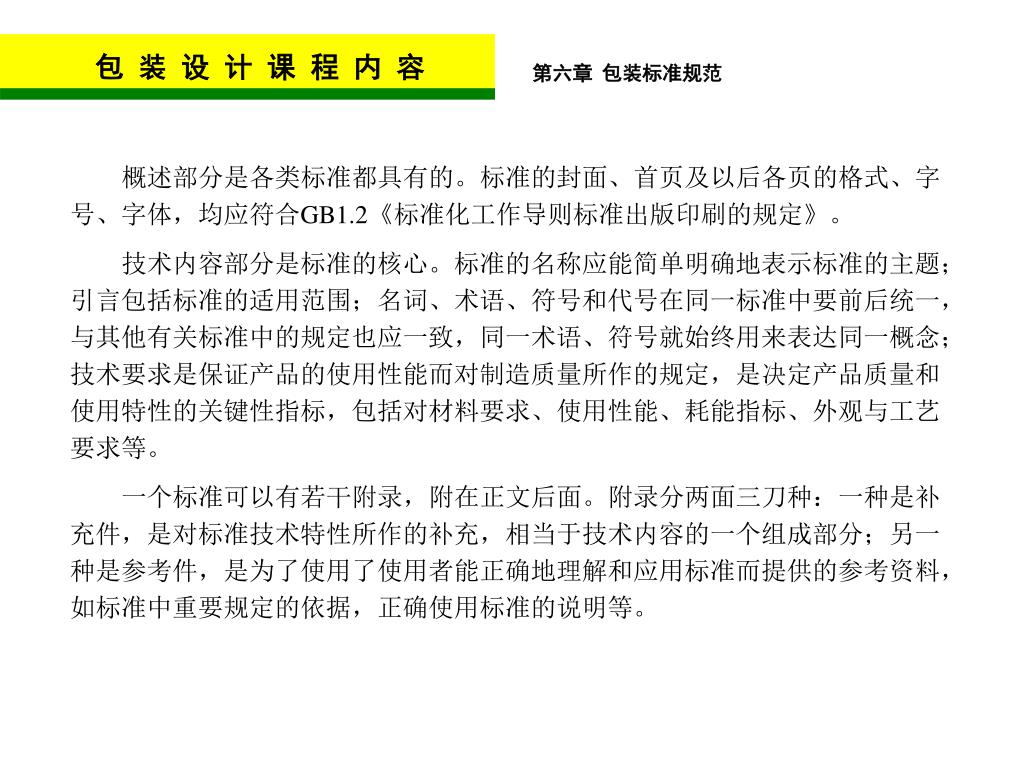

23. 包 装 设 计 课 程 内 容 第六章 包装标准规范 　　概述部分是各类标准都具有的。标准的封面、首页及以后各页的格式、字号、字体，均应符合GB1.2《标准化工作导则标准出版印刷的规定》。 技术内容部分是标准的核心。标准的名称应能简单明确地表示标准的主题；引言包括标准的适用范围；名词、术语、符号和代号在同一标准中要前后统一，与其他有关标准中的规定也应一致，同一术语、符号就始终用来表达同一概念；技术要求是保证产品的使用性能而对制造质量所作的规定，是决定产品质量和使用特性的关键性指标，包括对材料要求、使用性能、耗能指标、外观与工艺要求等。 一个标准可以有若干附录，附在正文后面。附录分两面三刀种：一种是补充件，是对标准技术特性所作的补充，相当于技术内容的一个组成部分；另一种是参考件，是为了使用了使用者能正确地理解和应用标准而提供的参考资料，如标准中重要规定的依据，正确使用标准的说明等。

24. 包 装 设 计 课 程 内 容 谢谢观赏！
