  1. 現在製造學 壓力鍋、不鏽鋼拖罐車

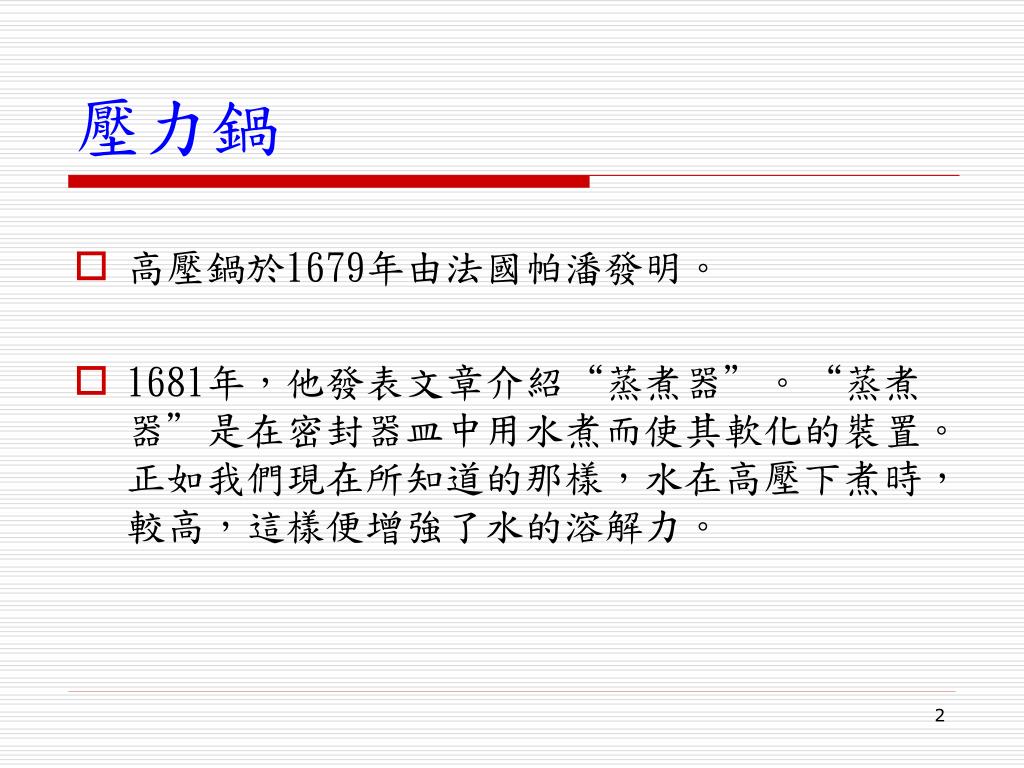

  2. 壓力鍋 • 高壓鍋於1679年由法國帕潘發明。 • 1681年，他發表文章介紹“蒸煮器”。“蒸煮器”是在密封器皿中用水煮而使其軟化的裝置。正如我們現在所知道的那樣，水在高壓下煮時，較高，這樣便增強了水的溶解力。

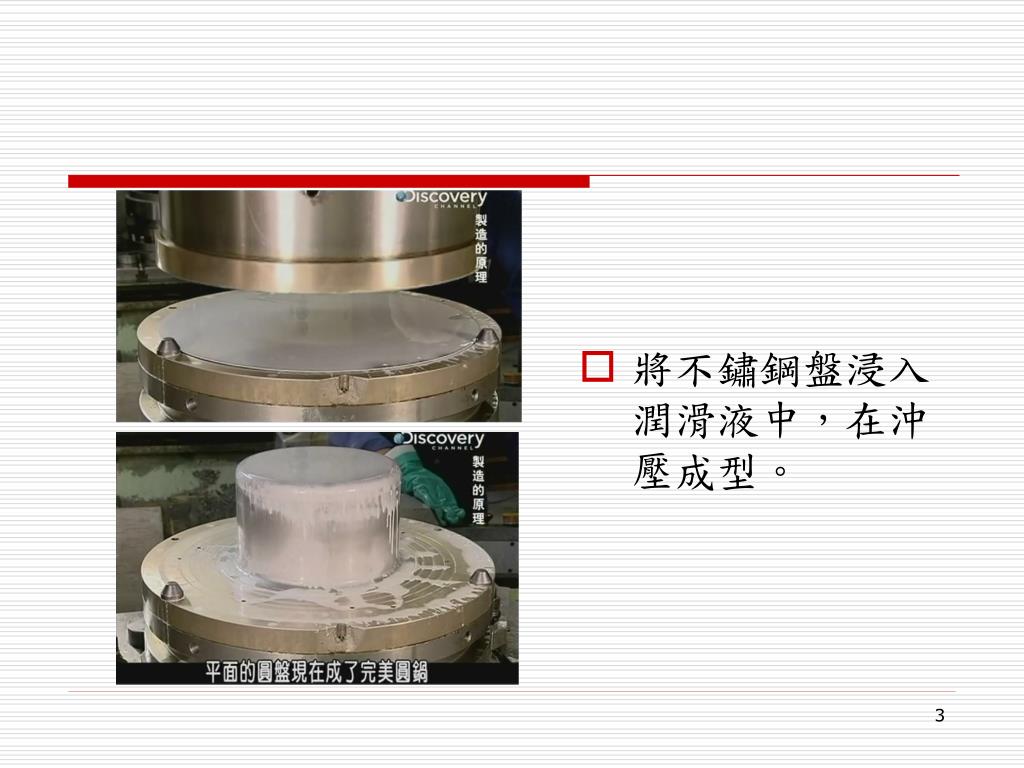

  3. 將不鏽鋼盤浸入潤滑液中，在沖壓成型。

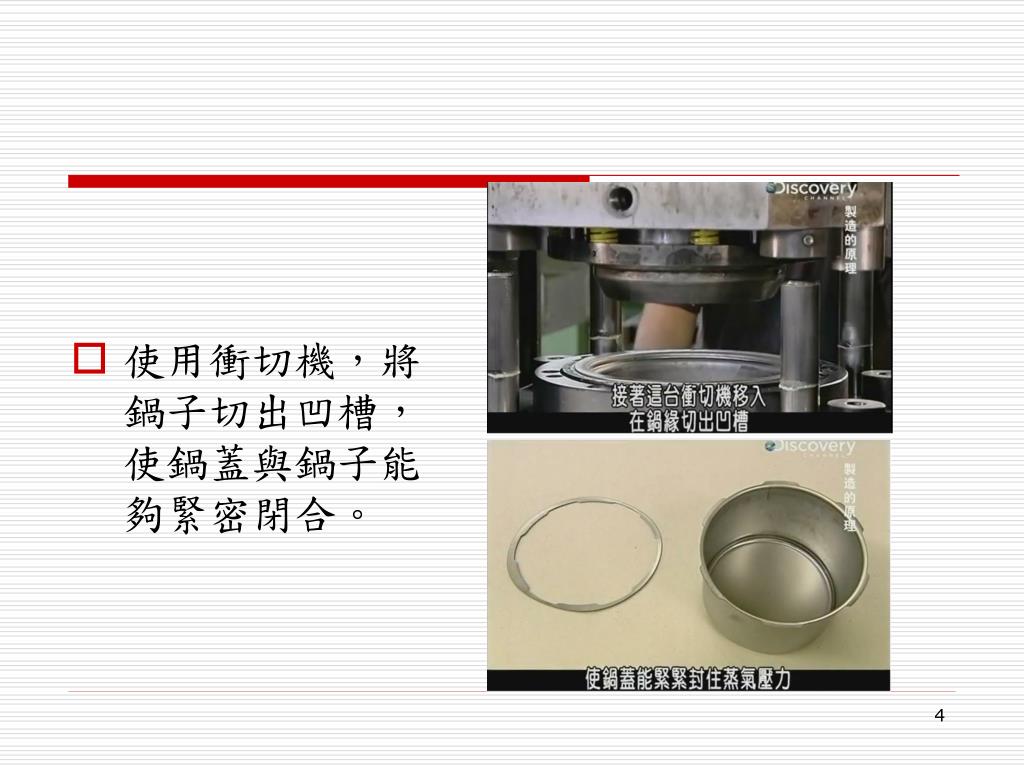

  4. 使用衝切機，將鍋子切出凹槽，使鍋蓋與鍋子能夠緊密閉合。使用衝切機，將鍋子切出凹槽，使鍋蓋與鍋子能夠緊密閉合。

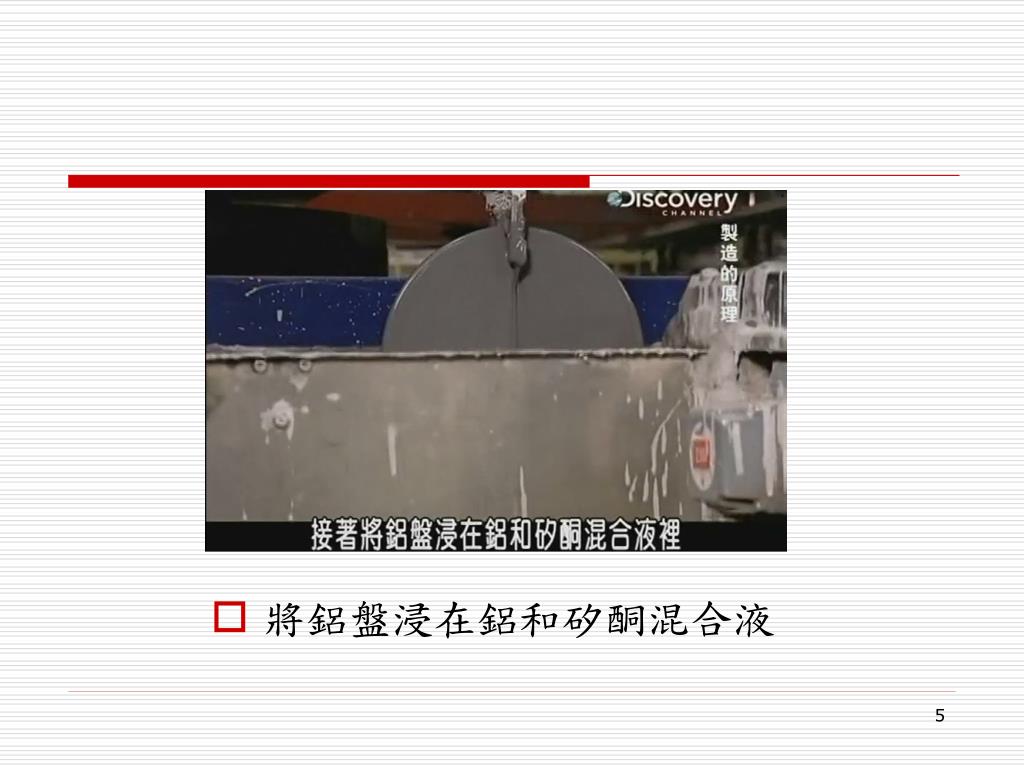

  5. 將鋁盤浸在鋁和矽酮混合液

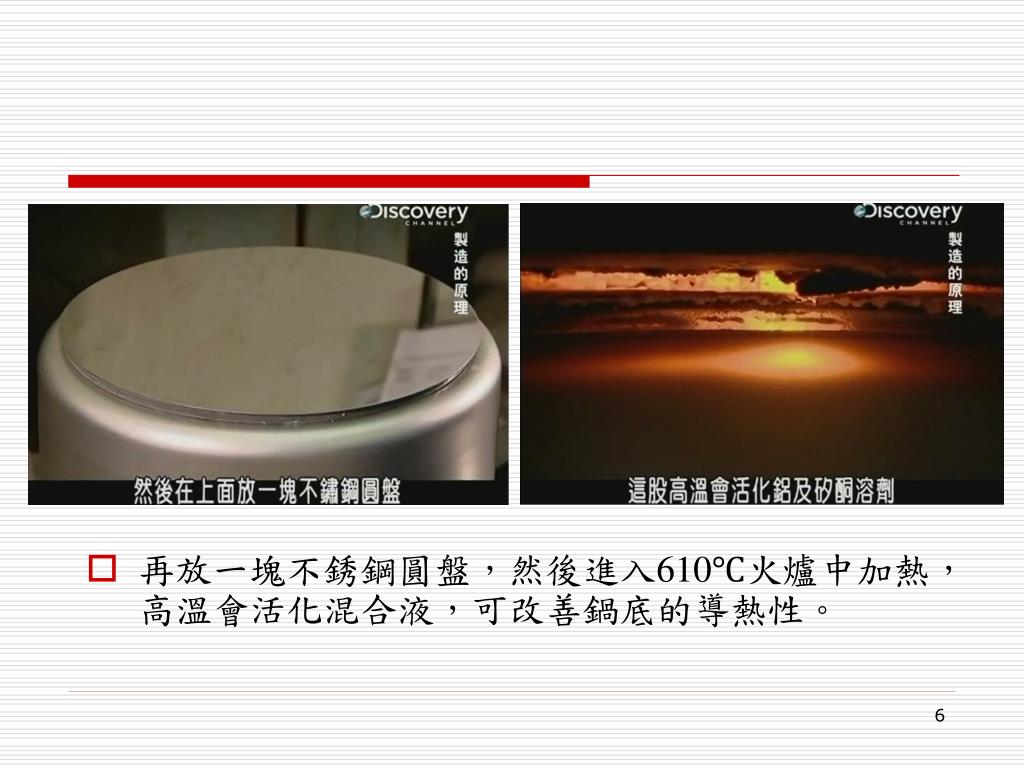

  6. 再放一塊不銹鋼圓盤，然後進入610℃火爐中加熱，高溫會活化混合液，可改善鍋底的導熱性。再放一塊不銹鋼圓盤，然後進入610℃火爐中加熱，高溫會活化混合液，可改善鍋底的導熱性。

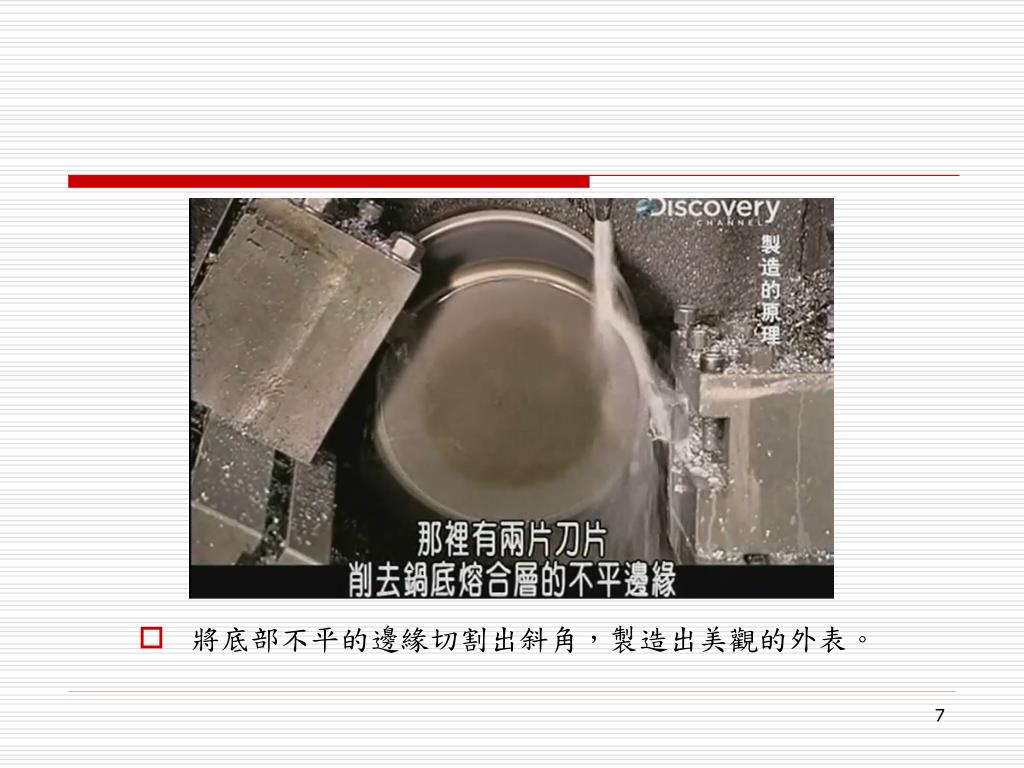

  7. 將底部不平的邊緣切割出斜角，製造出美觀的外表。將底部不平的邊緣切割出斜角，製造出美觀的外表。

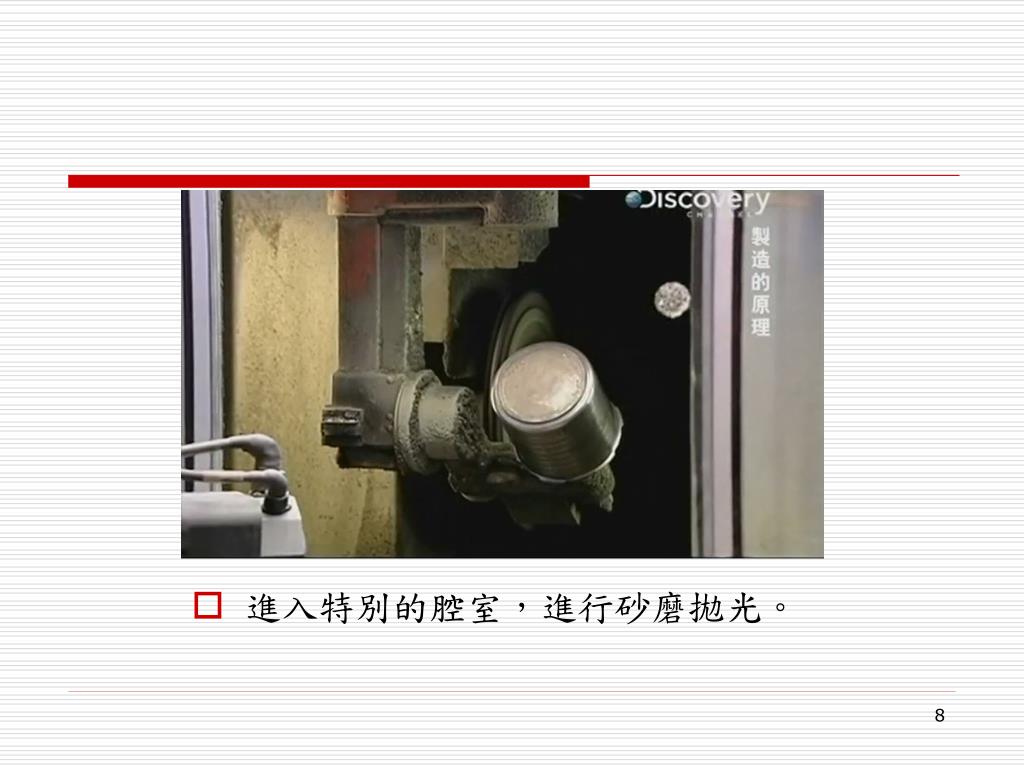

  8. 進入特別的腔室，進行砂磨拋光。

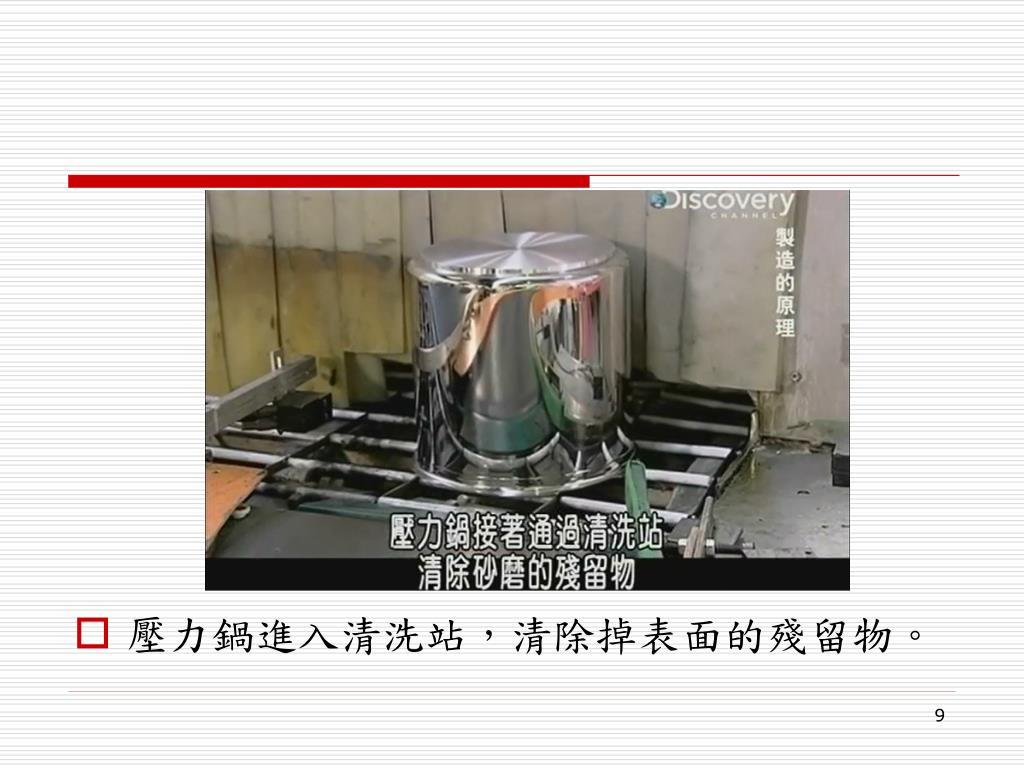

  9. 壓力鍋進入清洗站，清除掉表面的殘留物。

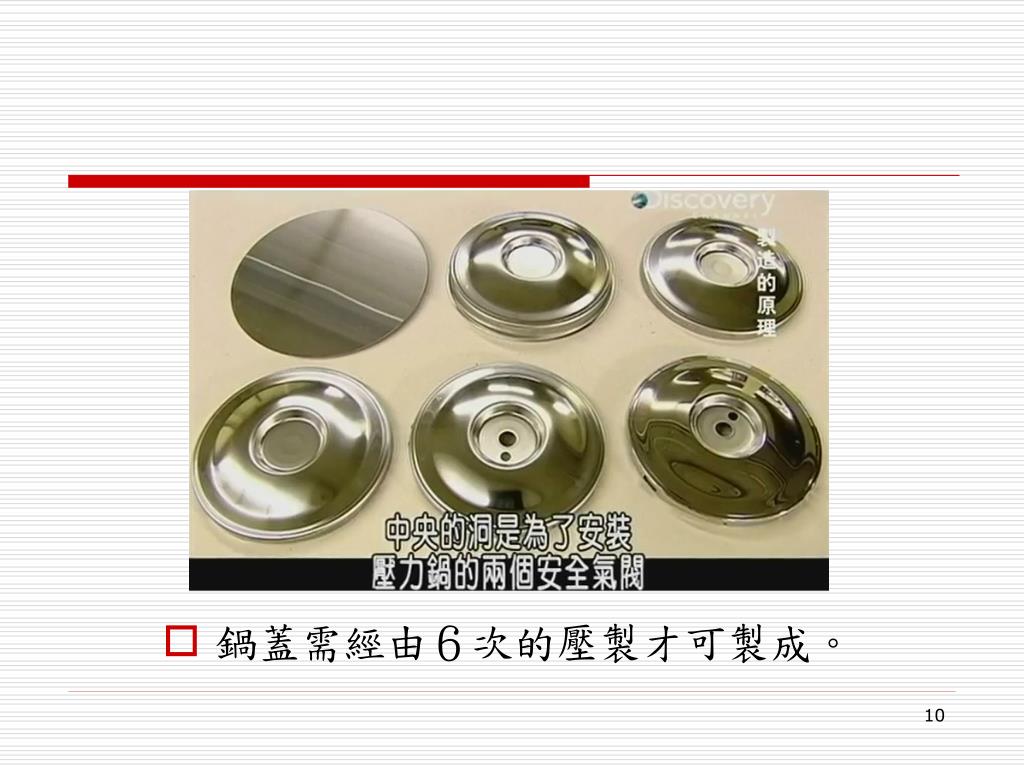

  10. 鍋蓋需經由６次的壓製才可製成。

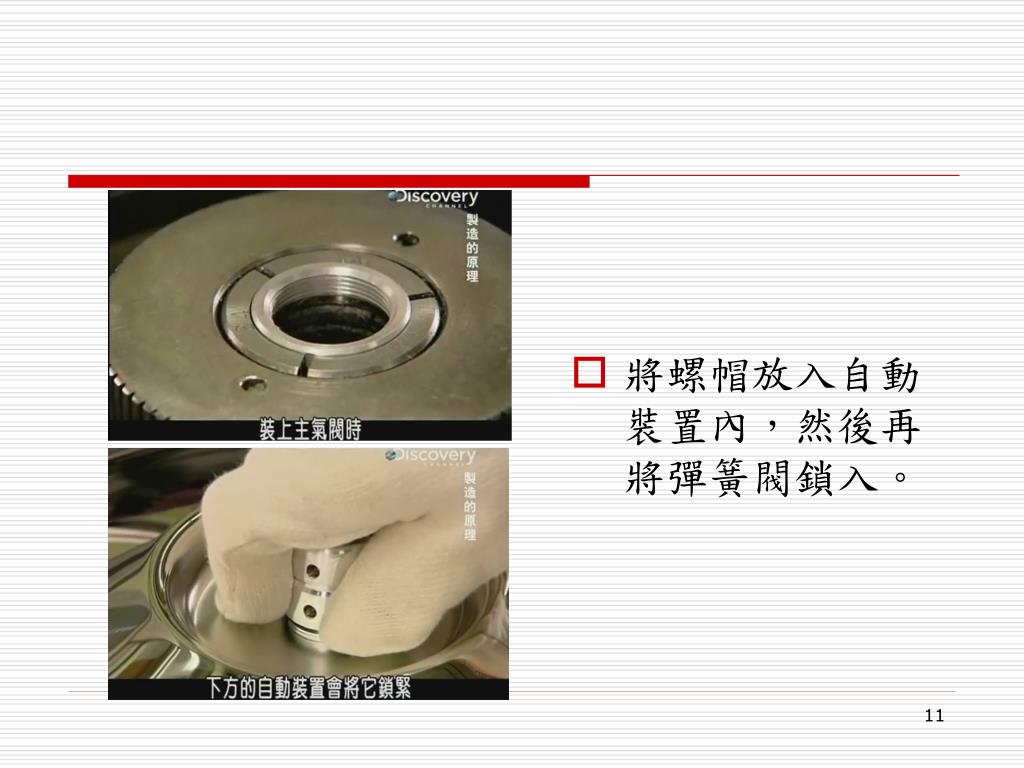

  11. 將螺帽放入自動裝置內，然後再將彈簧閥鎖入。將螺帽放入自動裝置內，然後再將彈簧閥鎖入。

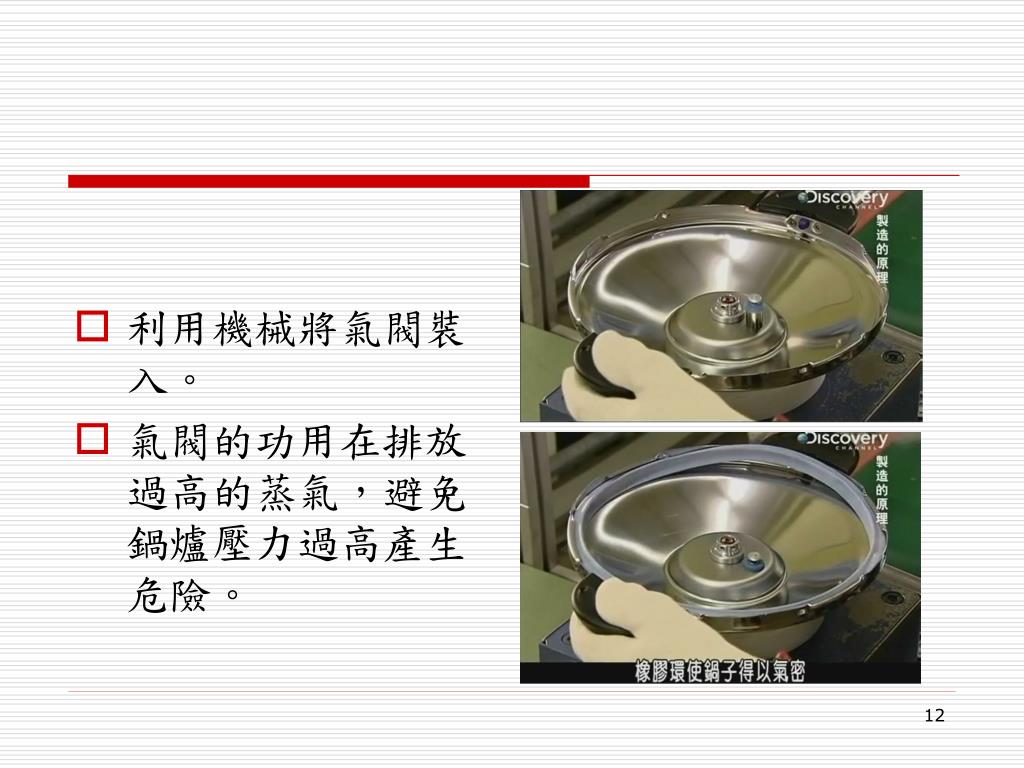

  12. 利用機械將氣閥裝入。 • 氣閥的功用在排放過高的蒸氣，避免鍋爐壓力過高產生危險。

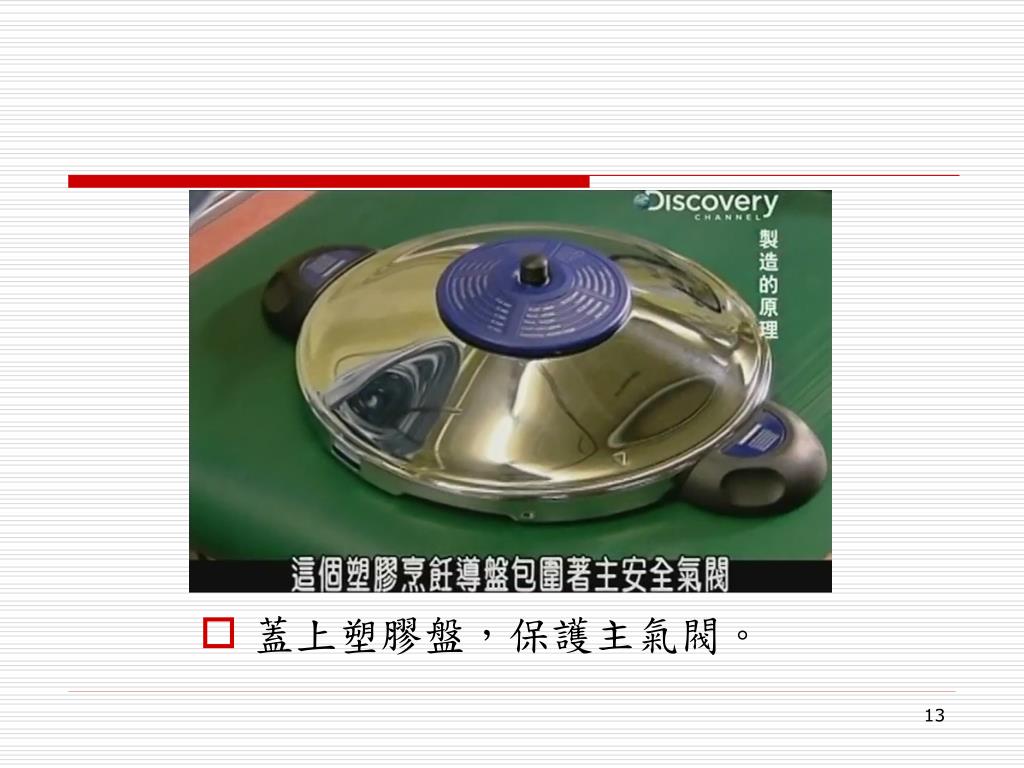

  13. 蓋上塑膠盤，保護主氣閥。

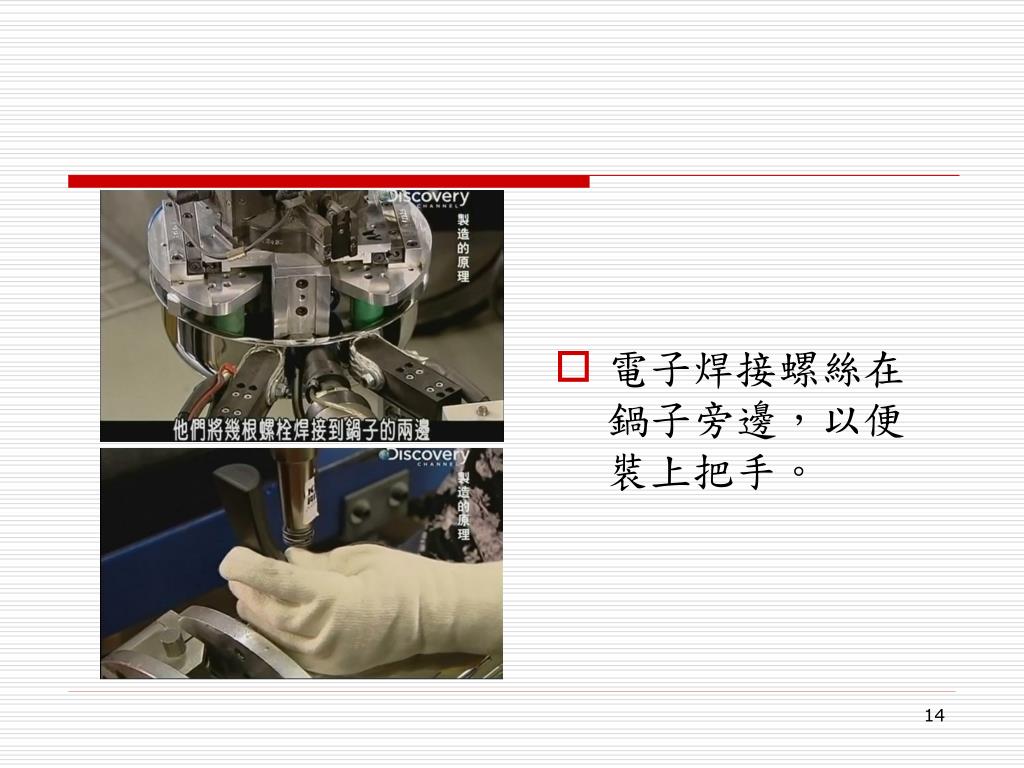

  14. 電子焊接螺絲在鍋子旁邊，以便裝上把手。

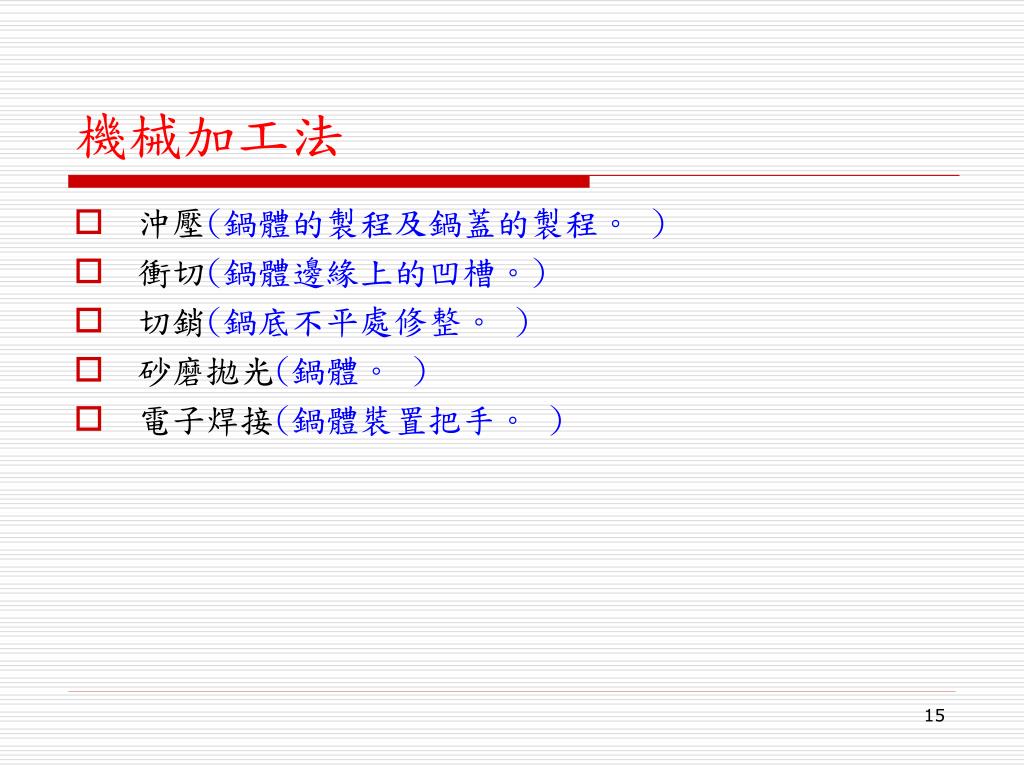

  15. 機械加工法 • 沖壓(鍋體的製程及鍋蓋的製程。 ) • 衝切(鍋體邊緣上的凹槽。) • 切銷(鍋底不平處修整。 ) • 砂磨拋光(鍋體。 ) • 電子焊接(鍋體裝置把手。 )

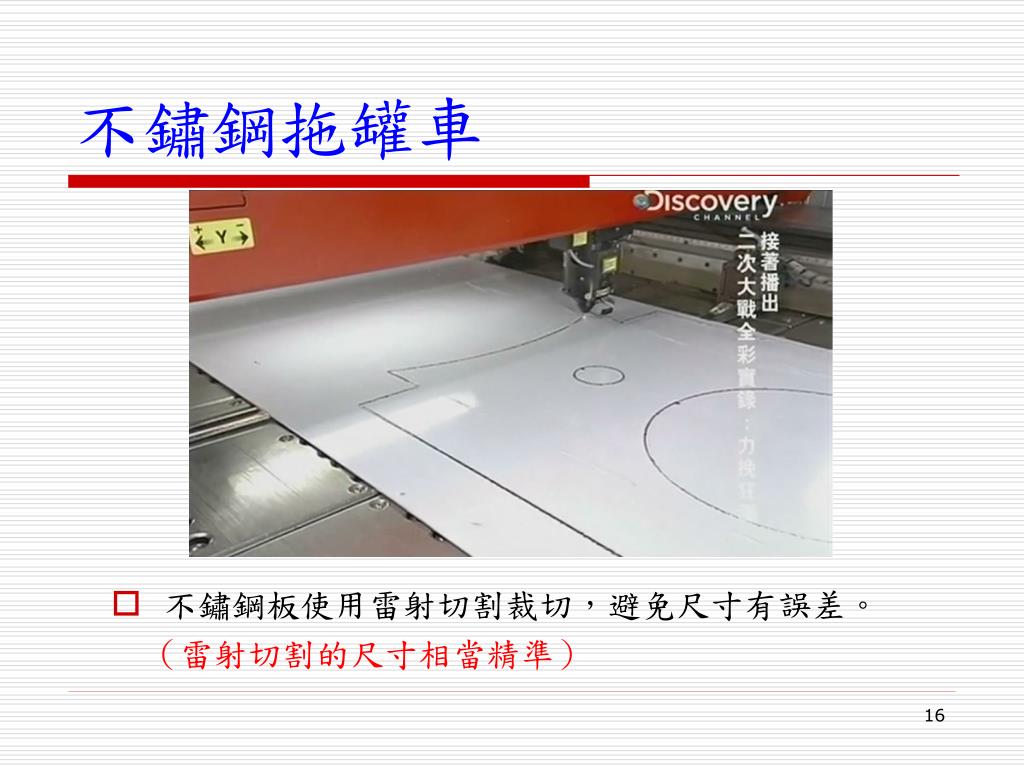

  16. 不鏽鋼拖罐車 • 不鏽鋼板使用雷射切割裁切，避免尺寸有誤差。 　（雷射切割的尺寸相當精準）

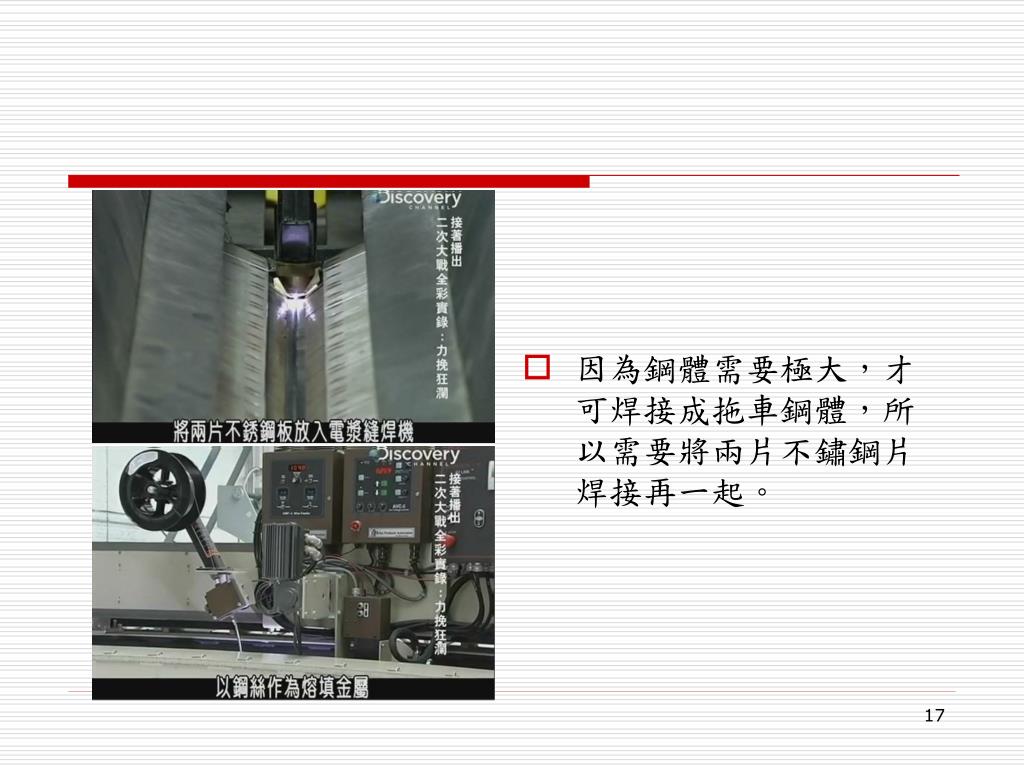

  17. 因為鋼體需要極大，才可焊接成拖車鋼體，所以需要將兩片不鏽鋼片焊接再一起。因為鋼體需要極大，才可焊接成拖車鋼體，所以需要將兩片不鏽鋼片焊接再一起。

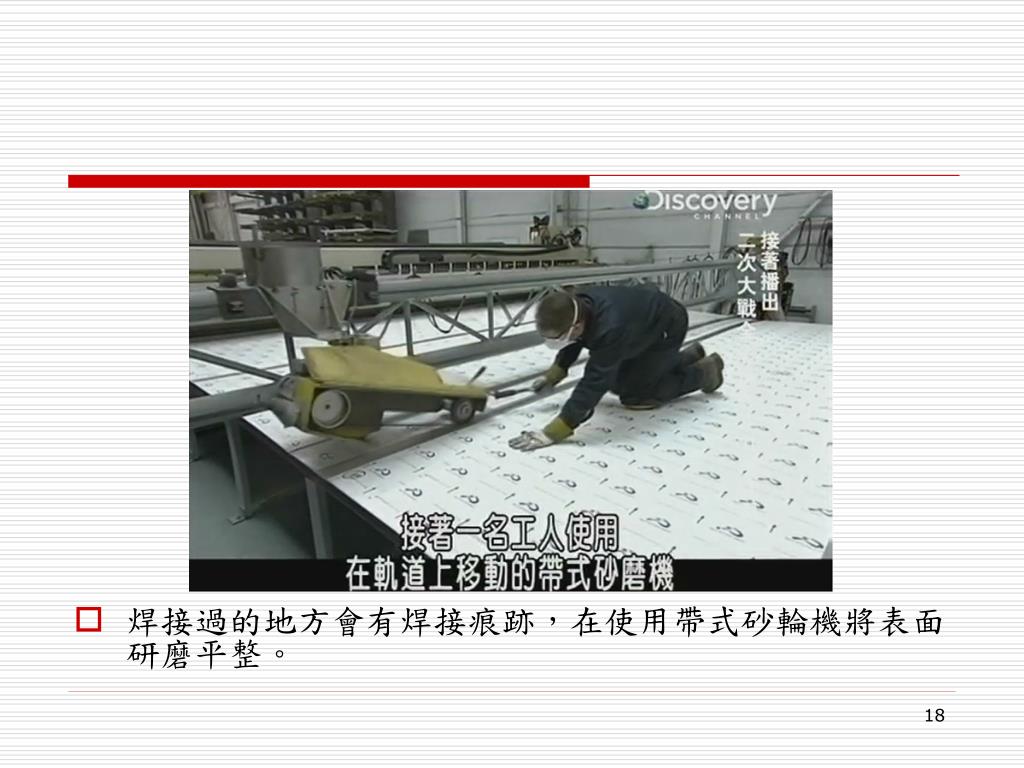

  18. 焊接過的地方會有焊接痕跡，在使用帶式砂輪機將表面研磨平整。焊接過的地方會有焊接痕跡，在使用帶式砂輪機將表面研磨平整。

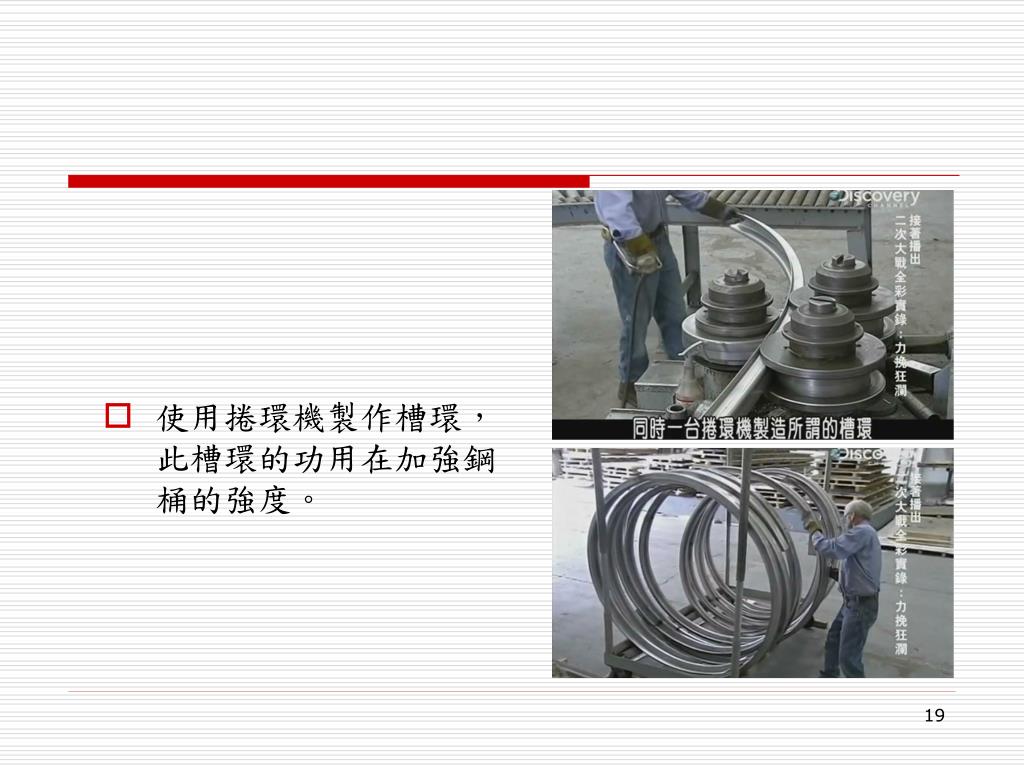

  19. 使用捲環機製作槽環，此槽環的功用在加強鋼桶的強度。使用捲環機製作槽環，此槽環的功用在加強鋼桶的強度。

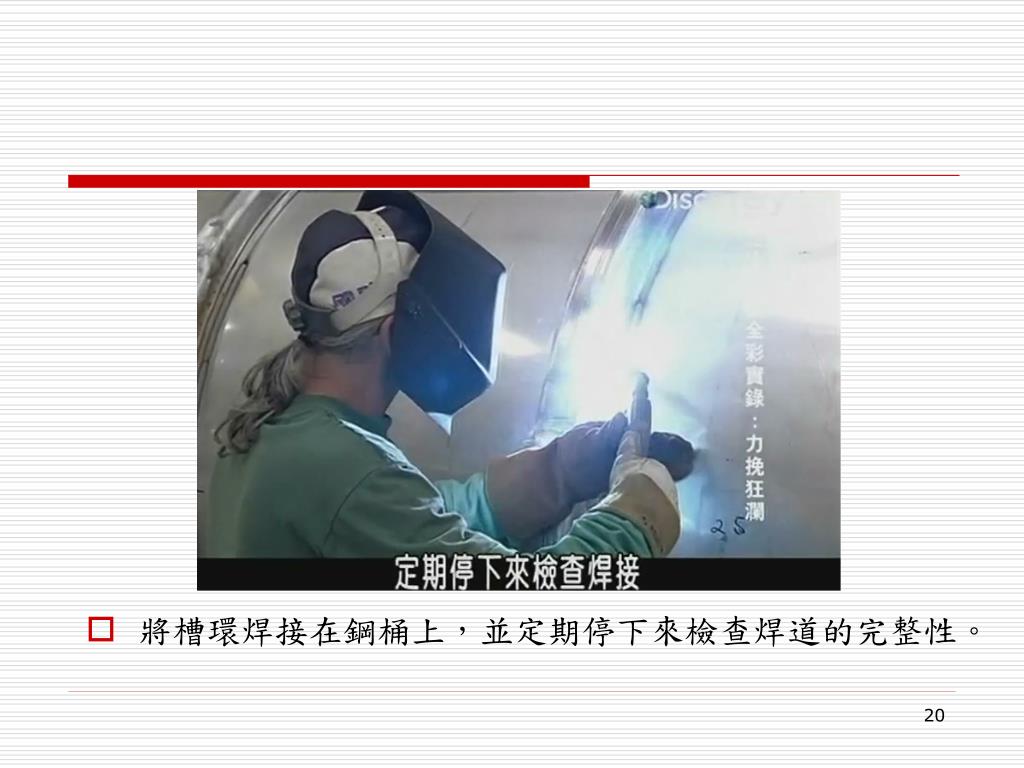

  20. 將槽環焊接在鋼桶上，並定期停下來檢查焊道的完整性。將槽環焊接在鋼桶上，並定期停下來檢查焊道的完整性。

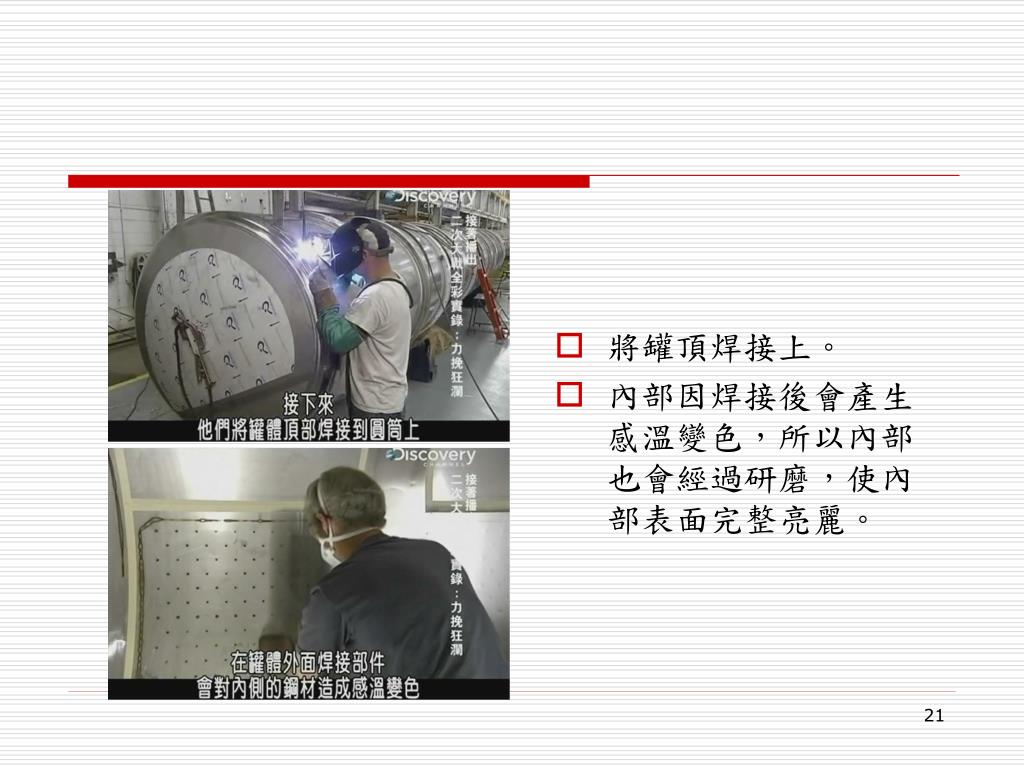

  21. 將罐頂焊接上。 • 內部因焊接後會產生感溫變色，所以內部也會經過研磨，使內部表面完整亮麗。

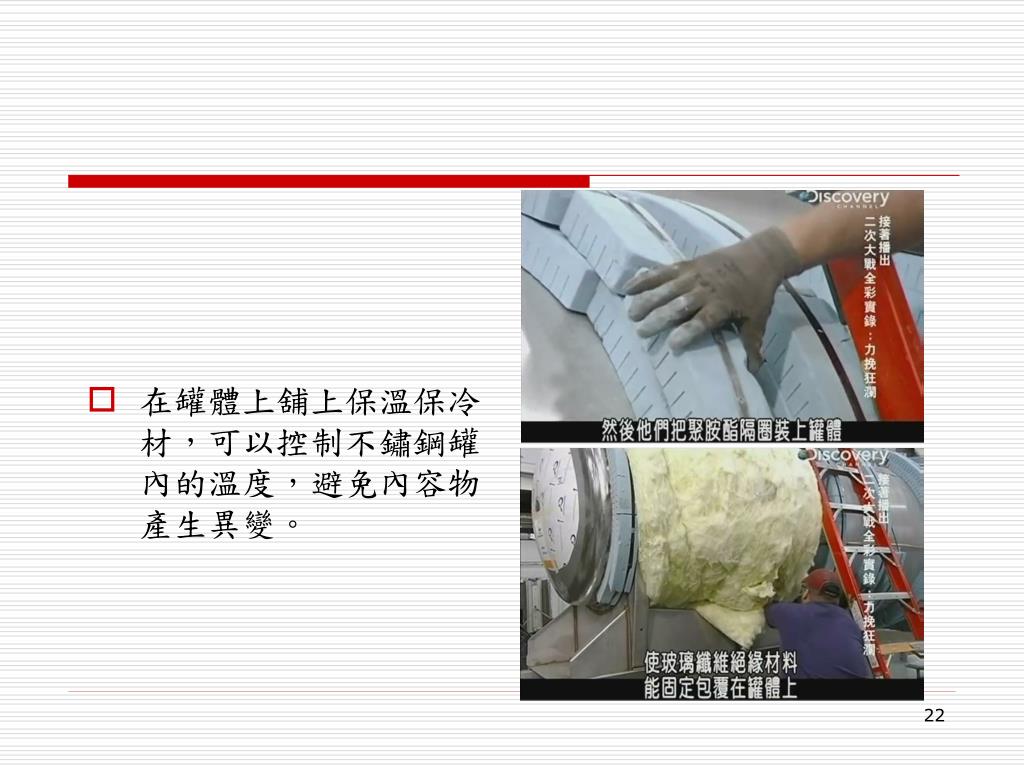

  22. 在罐體上舖上保溫保冷材，可以控制不鏽鋼罐內的溫度，避免內容物產生異變。在罐體上舖上保溫保冷材，可以控制不鏽鋼罐內的溫度，避免內容物產生異變。

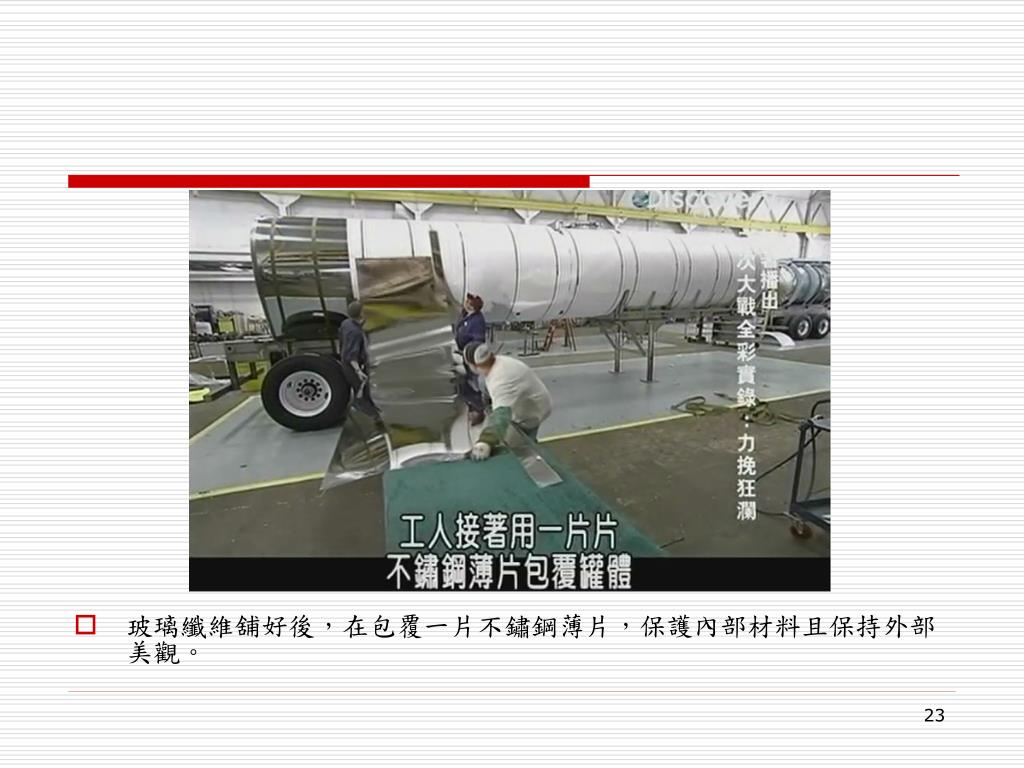

  23. 玻璃纖維舖好後，在包覆一片不鏽鋼薄片，保護內部材料且保持外部美觀。玻璃纖維舖好後，在包覆一片不鏽鋼薄片，保護內部材料且保持外部美觀。

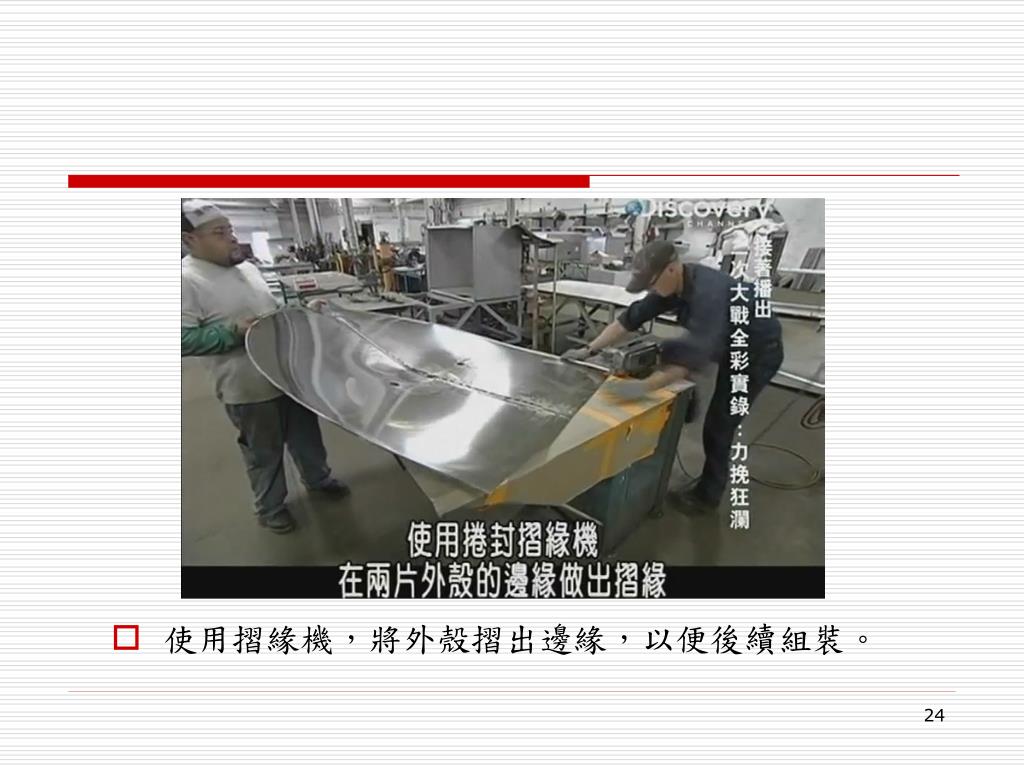

  24. 使用摺緣機，將外殼摺出邊緣，以便後續組裝。使用摺緣機，將外殼摺出邊緣，以便後續組裝。

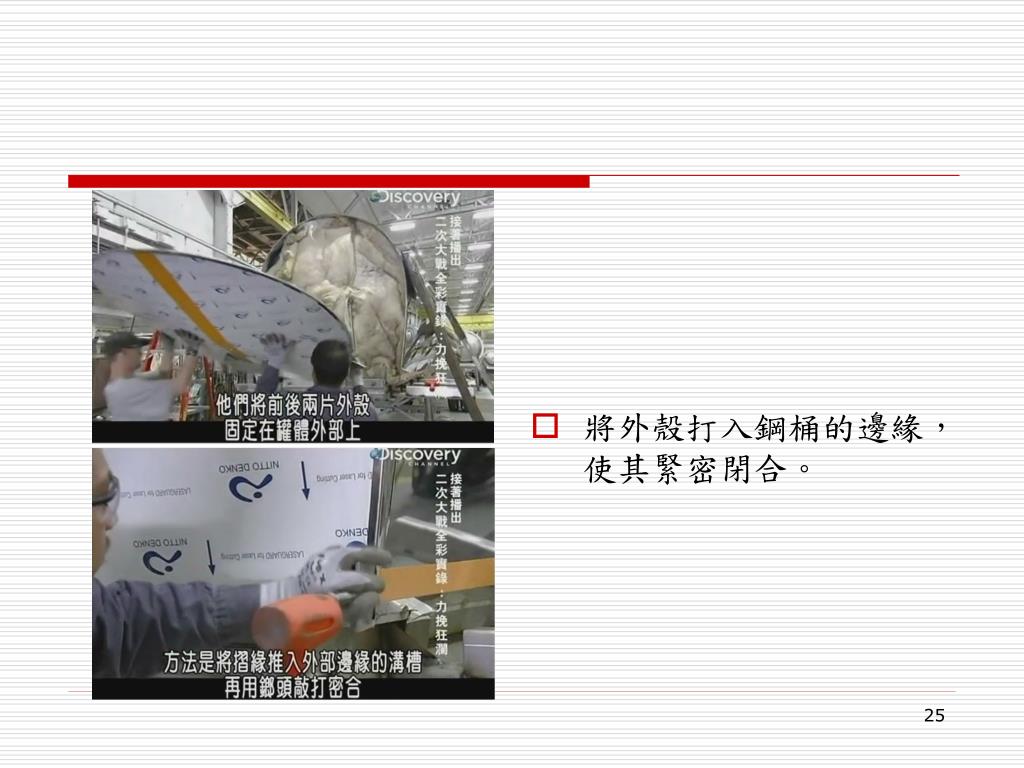

  25. 將外殼打入鋼桶的邊緣，使其緊密閉合。

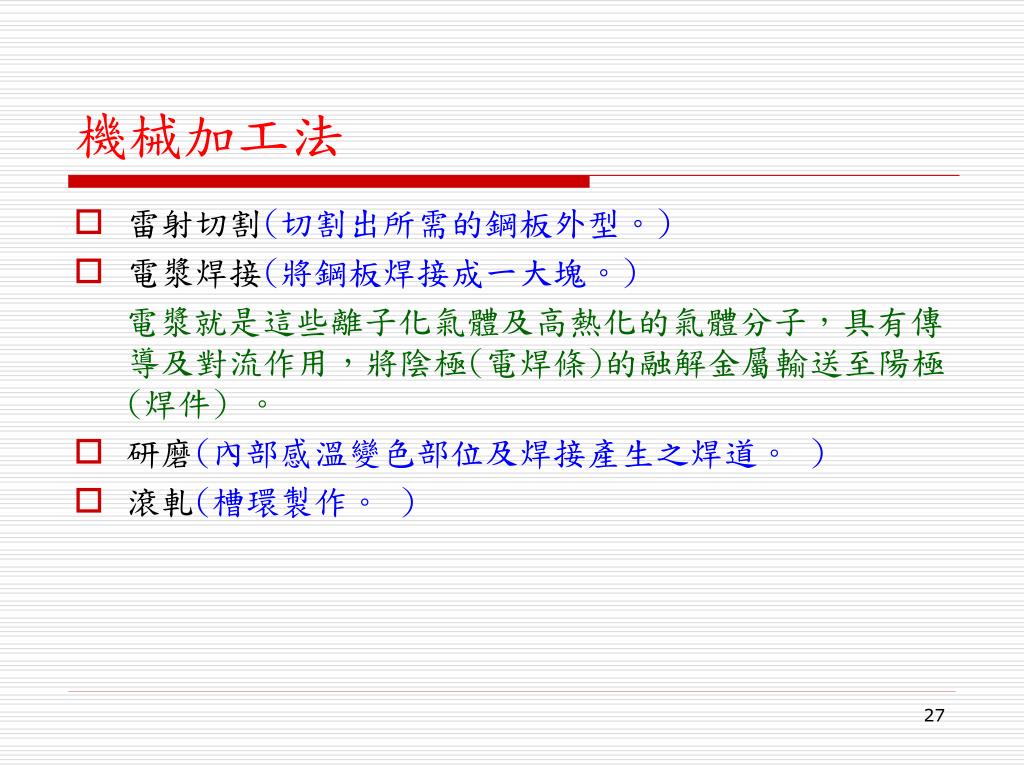

  26. 機械加工法 • 雷射切割(切割出所需的鋼板外型。) • 電漿焊接(將鋼板焊接成一大塊。) 電漿就是這些離子化氣體及高熱化的氣體分子，具有傳導及對流作用，將陰極(電焊條)的融解金屬輸送至陽極(焊件) 。 • 研磨(內部感溫變色部位及焊接產生之焊道。 ) • 滾軋(槽環製作。 )
