安规 / 认证知识培训讲座

1. 安规/认证知识培训讲座 技术部 实验室内部培训资料 起草者：杨振国 2010年2月

2. 什么叫做认证？CE是指欧共体的多国语言的缩写Communate Europpene (法语)是指一种安全法规，亦是一种自我宣称 CE的意义：当电子产品标示着CE的标志，就意味着该产品符合欧盟安全法规，可以进入欧洲市场

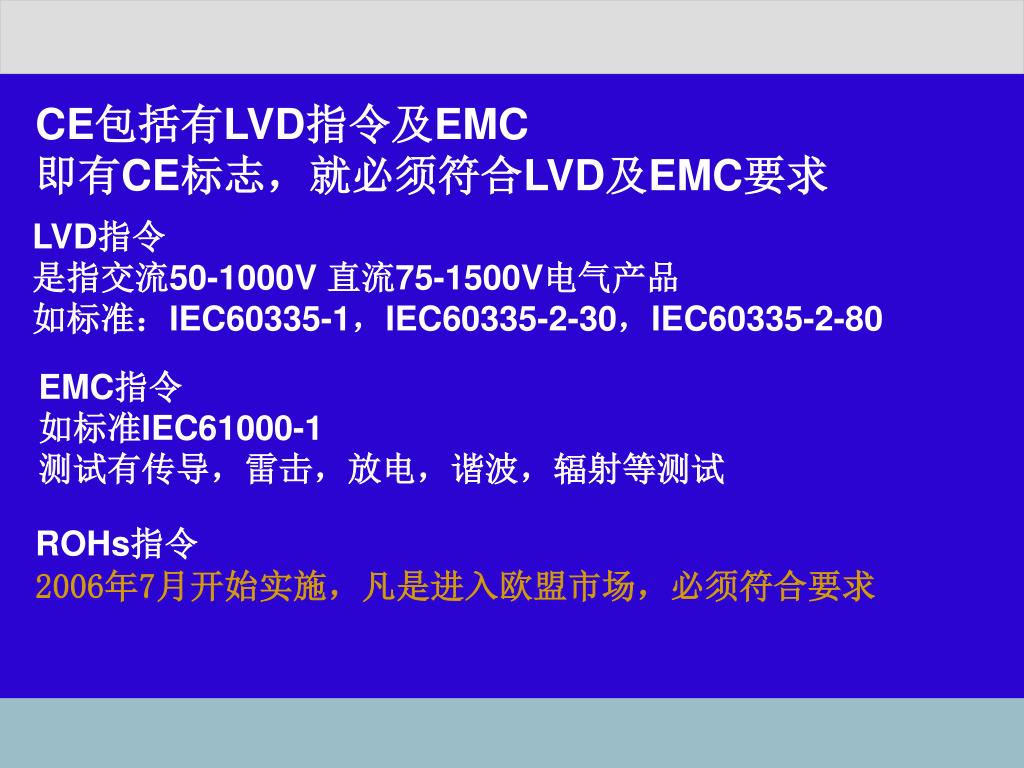

3. CE包括有LVD指令及EMC即有CE标志，就必须符合LVD及EMC要求CE包括有LVD指令及EMC即有CE标志，就必须符合LVD及EMC要求 LVD指令是指交流50-1000V 直流75-1500V电气产品如标准：IEC60335-1，IEC60335-2-30，IEC60335-2-80 EMC指令如标准IEC61000-1测试有传导，雷击，放电，谐波，辐射等测试IEC60335-1 ROHs指令I2006年7月开始实施，凡是进入欧盟市场，必须符合要求

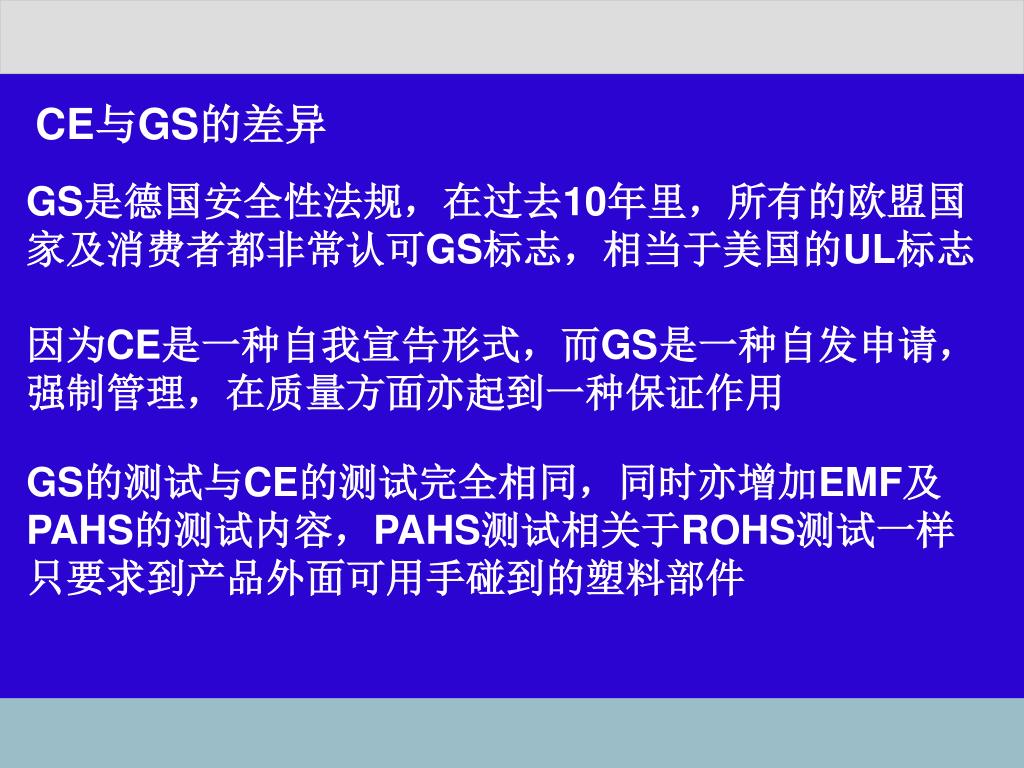

4. CE与GS的差异 GS是德国安全性法规，在过去10年里，所有的欧盟国家及消费者都非常认可GS标志，相当于美国的UL标志因为CE是一种自我宣告形式，而GS是一种自发申请，强制管理，在质量方面亦起到一种保证作用 GS的测试与CE的测试完全相同，同时亦增加EMF及PAHS的测试内容，PAHS测试相关于ROHS测试一样只要求到产品外面可用手碰到的塑料部件

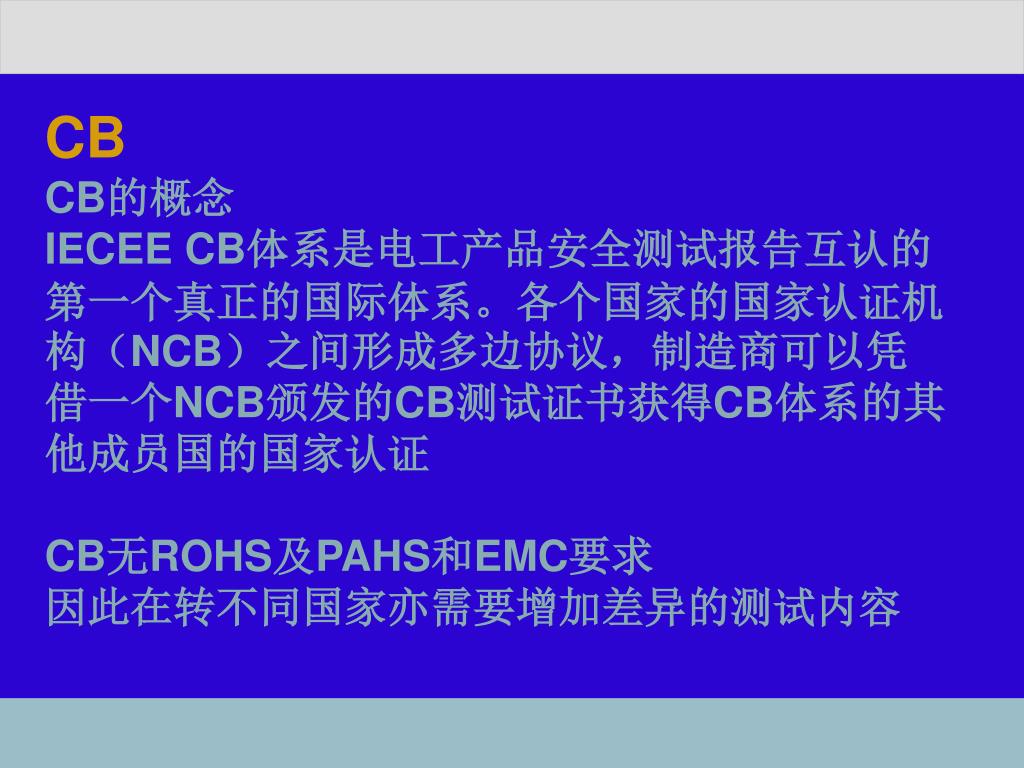

5. CBCB的概念IECEE CB体系是电工产品安全测试报告互认的第一个真正的国际体系。各个国家的国家认证机构（NCB）之间形成多边协议，制造商可以凭借一个NCB颁发的CB测试证书获得CB体系的其他成员国的国家认证 CB无ROHS及PAHS和EMC要求因此在转不同国家亦需要增加差异的测试内容

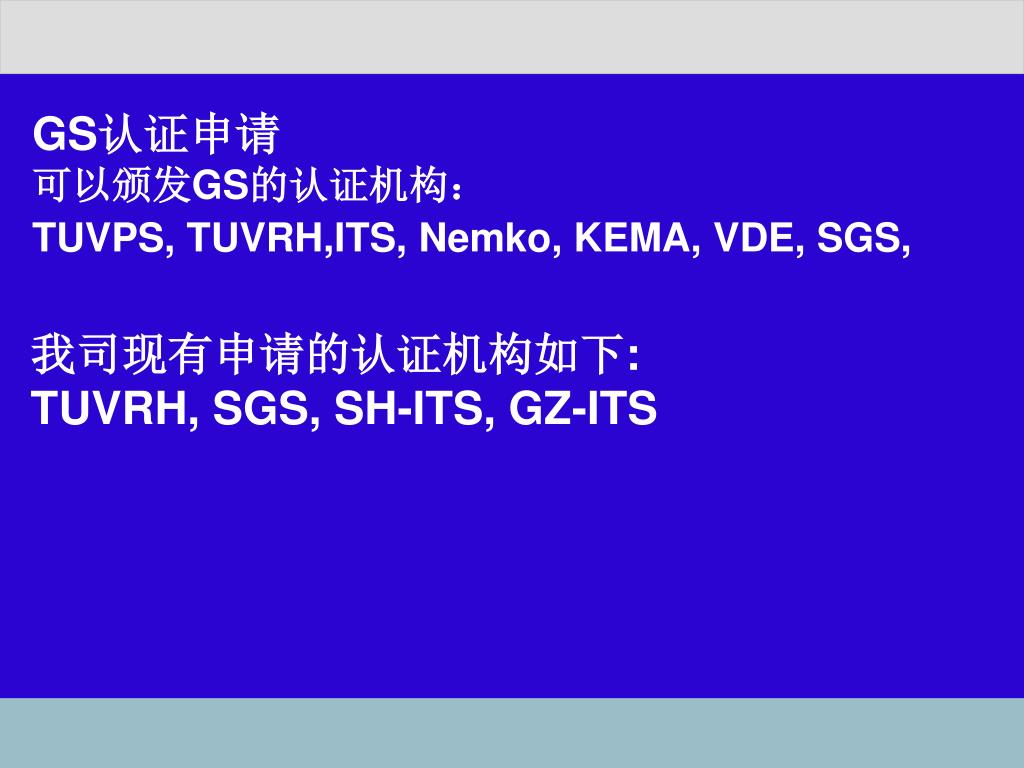

6. GS认证申请可以颁发GS的认证机构：TUVPS, TUVRH,ITS, Nemko, KEMA, VDE, SGS, 我司现有申请的认证机构如下:TUVRH, SGS, SH-ITS, GZ-ITS

7. 各认证机构的费用差异：

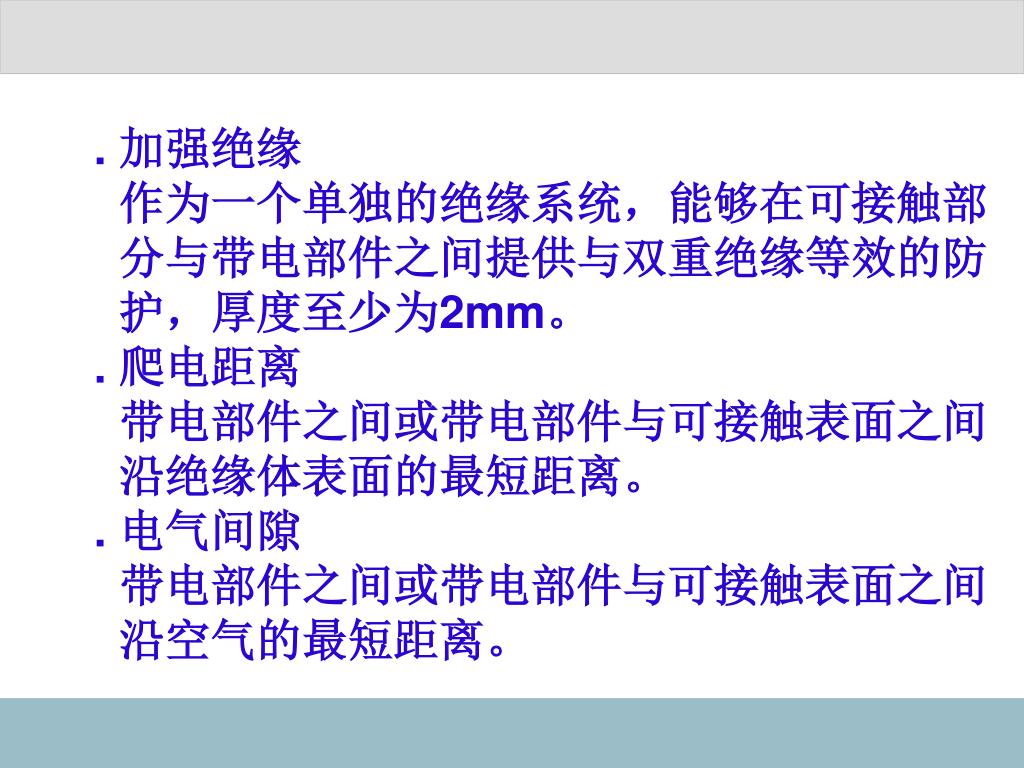

8. . 加强绝缘 作为一个单独的绝缘系统，能够在可接触部 分与带电部件之间提供与双重绝缘等效的防 护，厚度至少为2mm。. 爬电距离 带电部件之间或带电部件与可接触表面之间 沿绝缘体表面的最短距离。. 电气间隙 带电部件之间或带电部件与可接触表面之间 沿空气的最短距离。

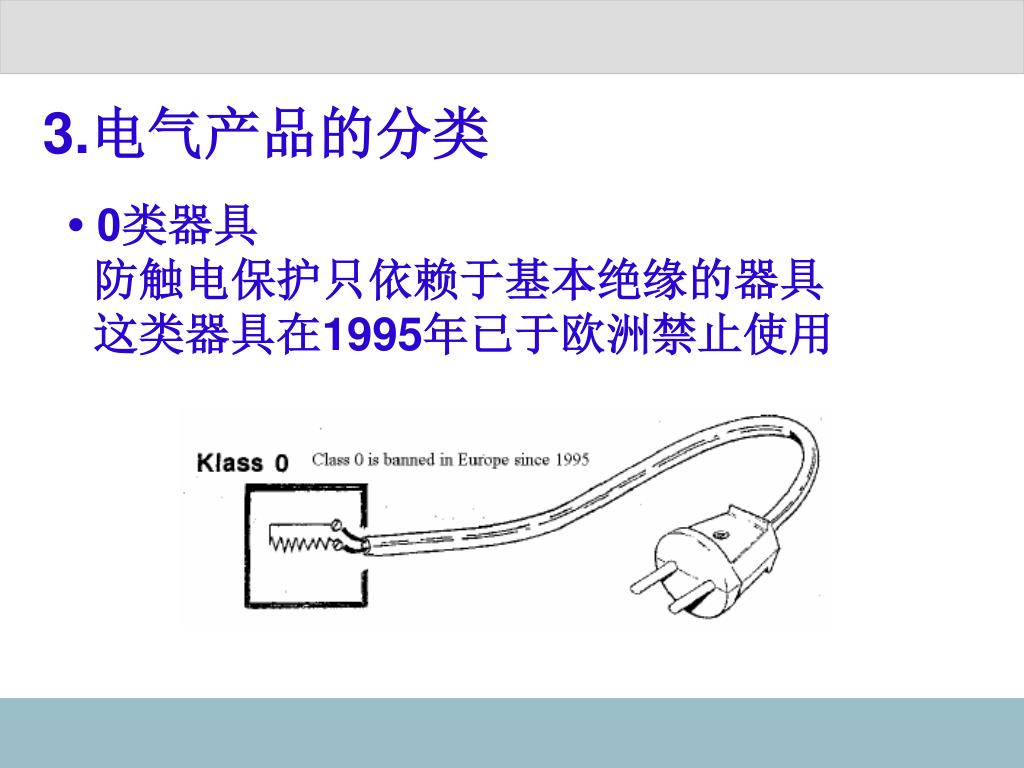

9. 3.电气产品的分类 • 0类器具 防触电保护只依赖于基本绝缘的器具 这类器具在1995年已于欧洲禁止使用

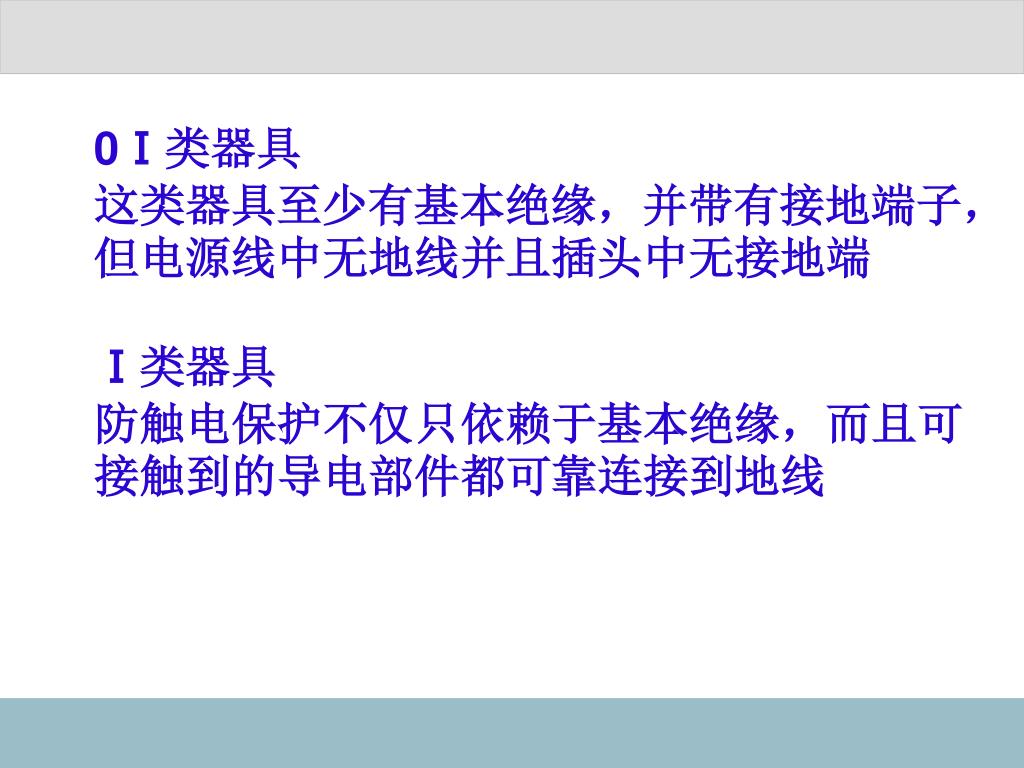

10. 0Ⅰ类器具这类器具至少有基本绝缘，并带有接地端子，但电源线中无地线并且插头中无接地端Ⅰ类器具防触电保护不仅只依赖于基本绝缘，而且可接触到的导电部件都可靠连接到地线0Ⅰ类器具这类器具至少有基本绝缘，并带有接地端子，但电源线中无地线并且插头中无接地端Ⅰ类器具防触电保护不仅只依赖于基本绝缘，而且可接触到的导电部件都可靠连接到地线

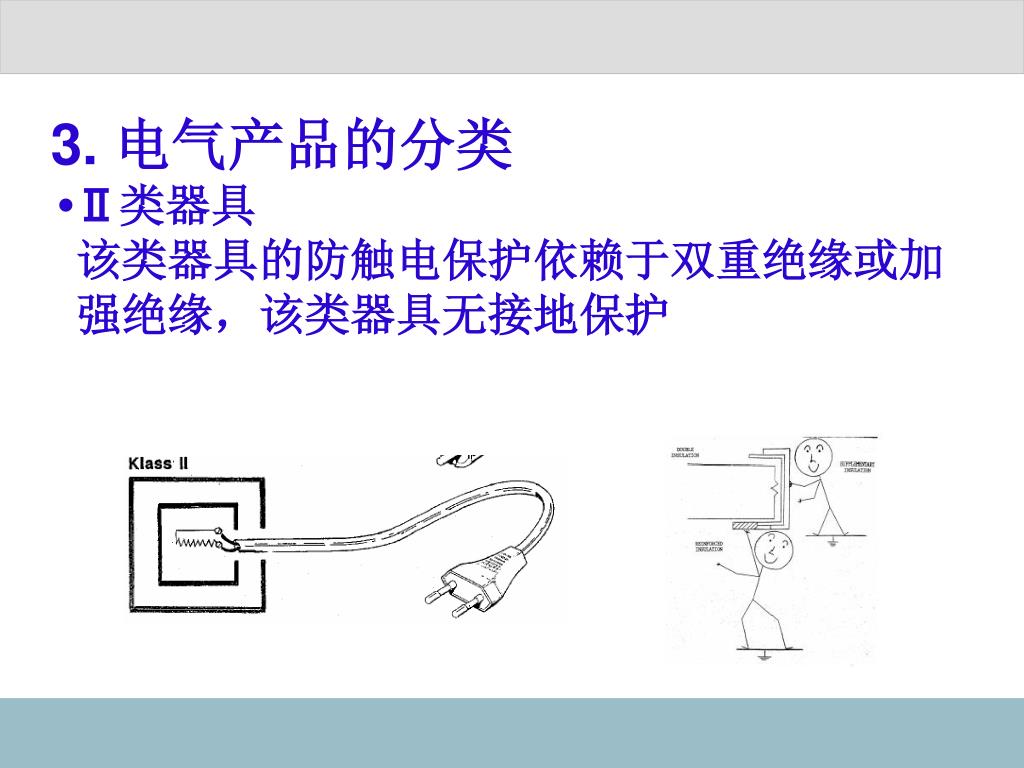

12. 3. 电气产品的分类•Ⅱ类器具 该类器具的防触电保护依赖于双重绝缘或加 强绝缘，该类器具无接地保护

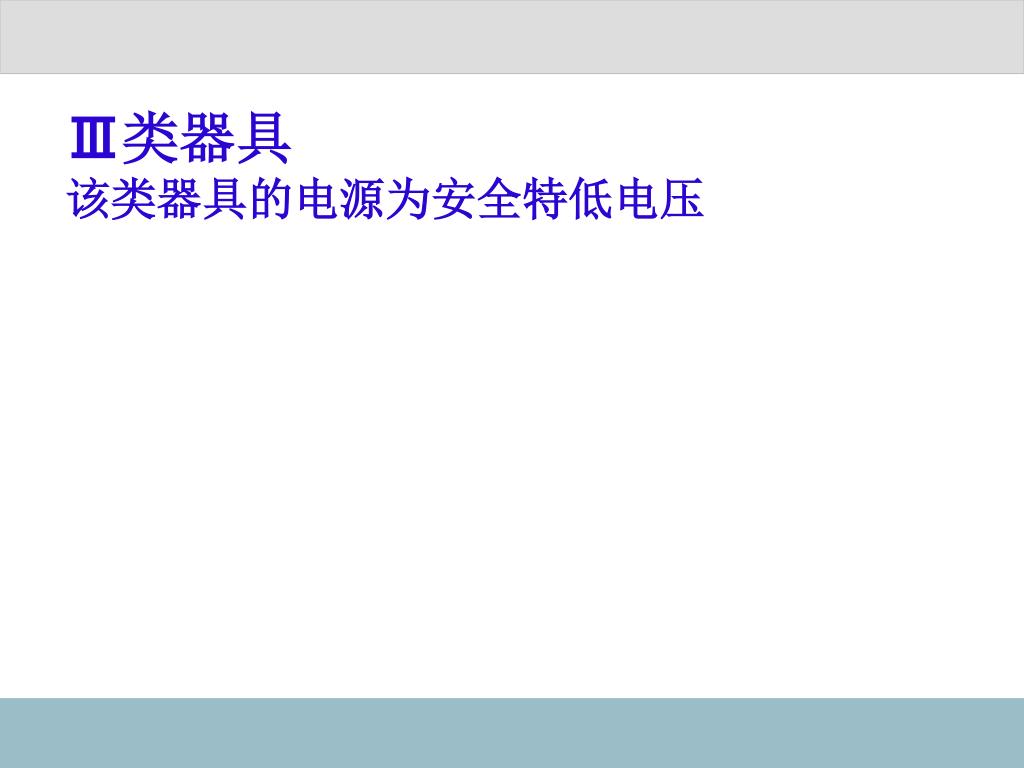

13. Ⅲ类器具该类器具的电源为安全特低电压 Sales Revenue

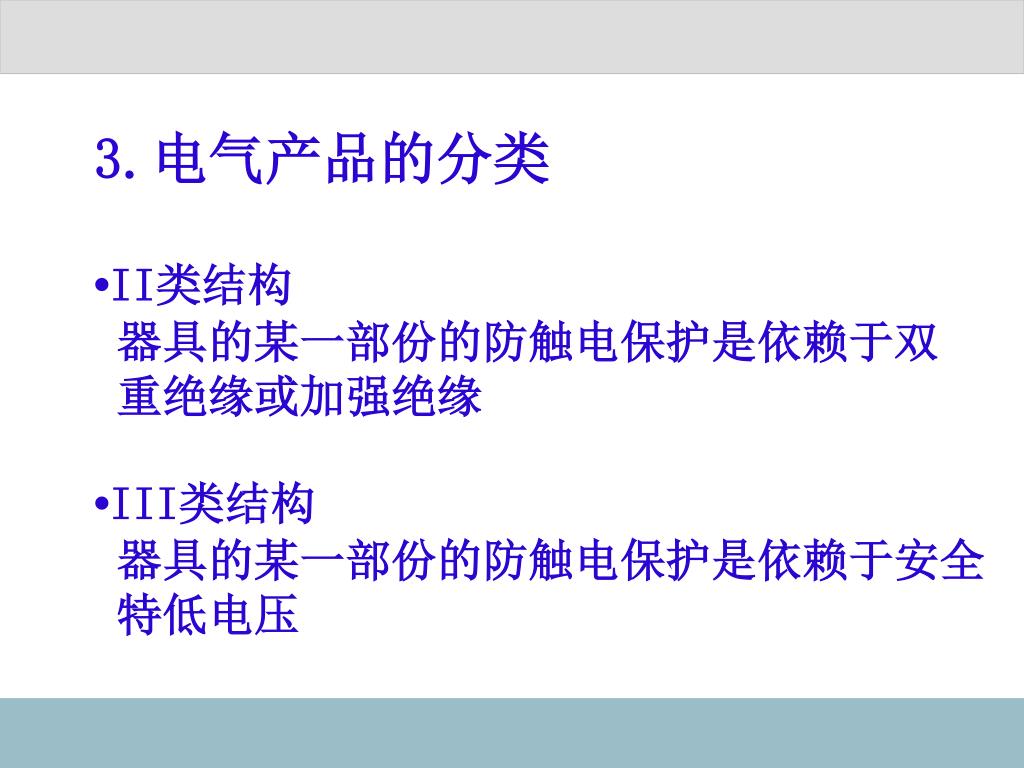

14. 3.电气产品的分类•II类结构 器具的某一部份的防触电保护是依赖于双 重绝缘或加强绝缘•III类结构器具的某一部份的防触电保护是依赖于安全 特低电压

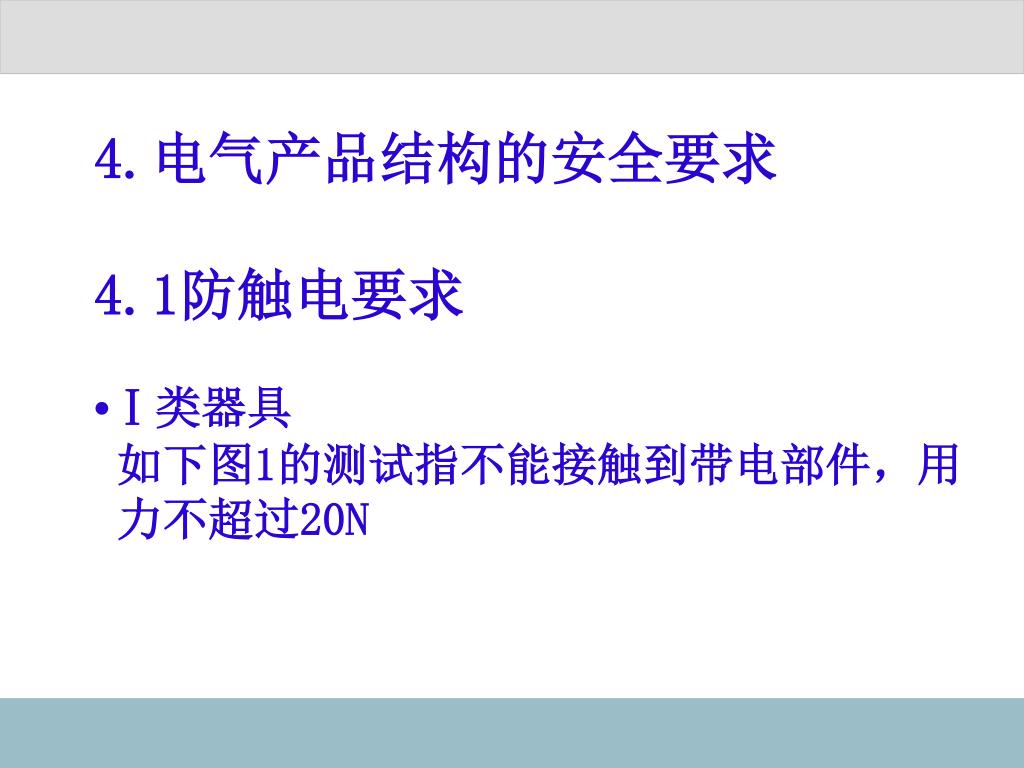

16. 4.电气产品结构的安全要求4.1防触电要求•Ⅰ类器具 如下图1的测试指不能接触到带电部件，用 力不超过20N

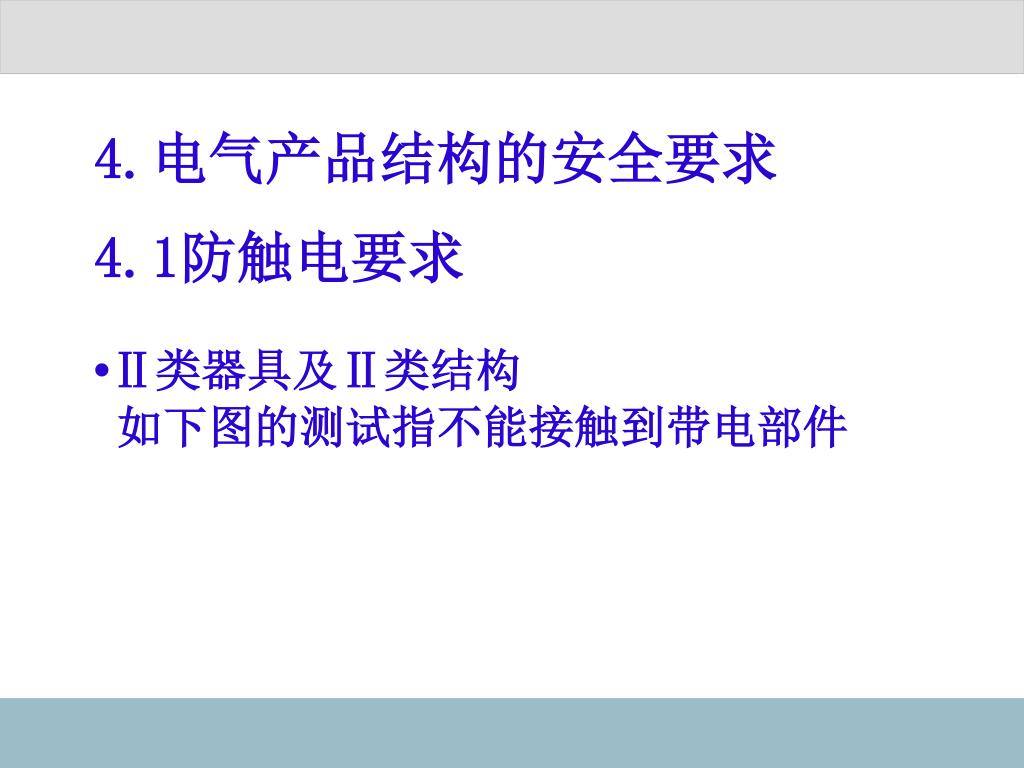

18. 4.电气产品结构的安全要求4.1防触电要求•Ⅱ类器具及Ⅱ类结构 如下图的测试指不能接触到带电部件

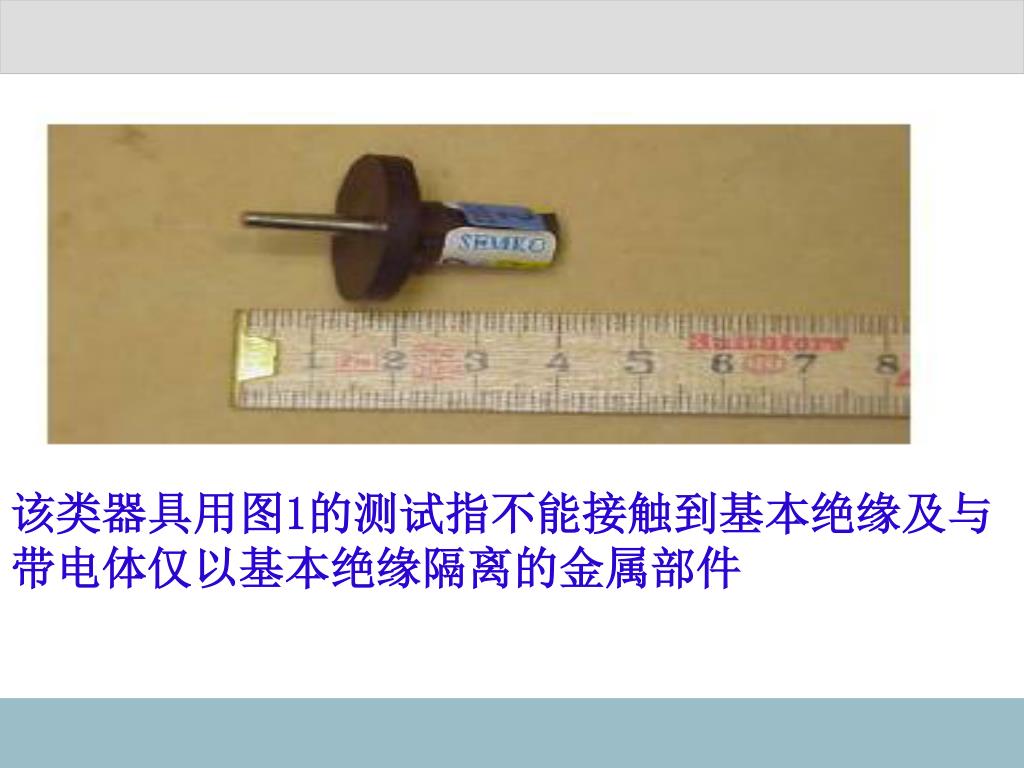

19. 该类器具用图1的测试指不能接触到基本绝缘及与带电体仅以基本绝缘隔离的金属部件该类器具用图1的测试指不能接触到基本绝缘及与带电体仅以基本绝缘隔离的金属部件

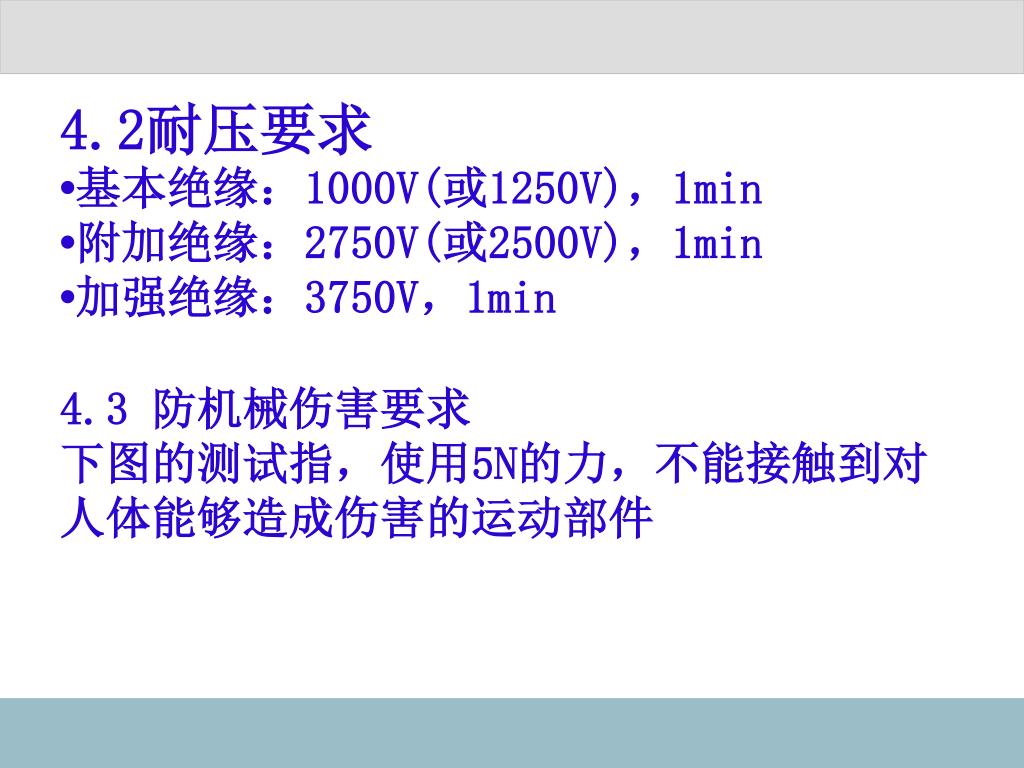

20. 4.2耐压要求•基本绝缘：1000V(或1250V)，1min•附加绝缘：2750V(或2500V)，1min•加强绝缘：3750V，1min4.3 防机械伤害要求下图的测试指，使用5N的力，不能接触到对人体能够造成伤害的运动部件

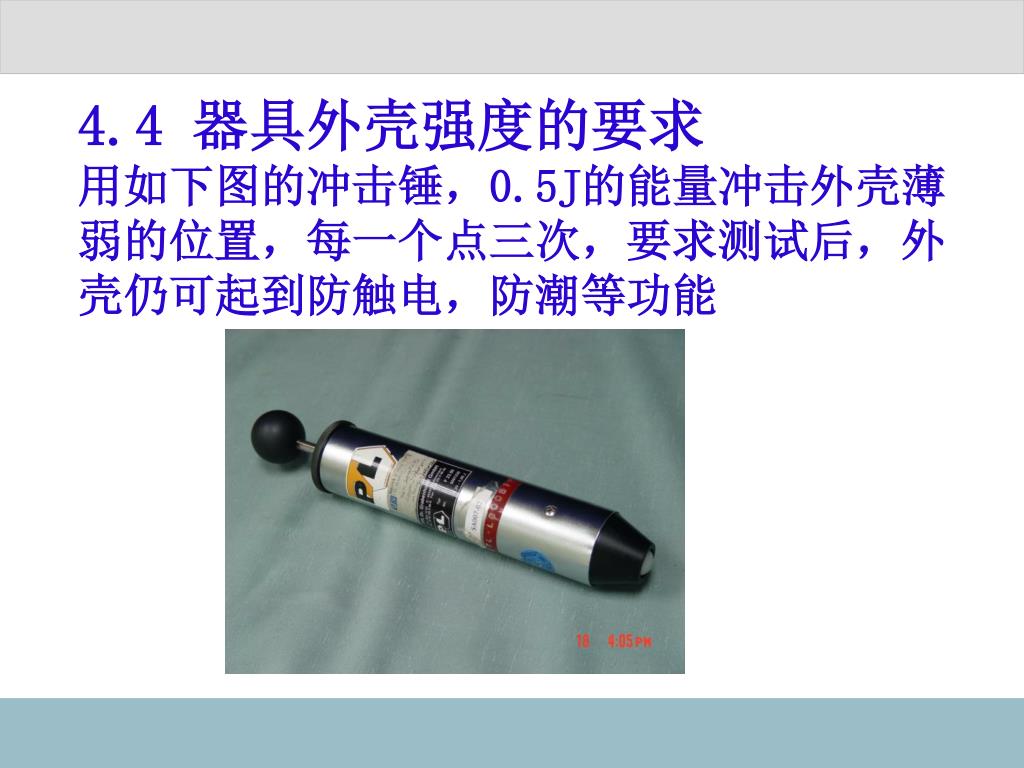

22. 4.4 器具外壳强度的要求用如下图的冲击锤，0.5J的能量冲击外壳薄弱的位置，每一个点三次，要求测试后，外壳仍可起到防触电，防潮等功能

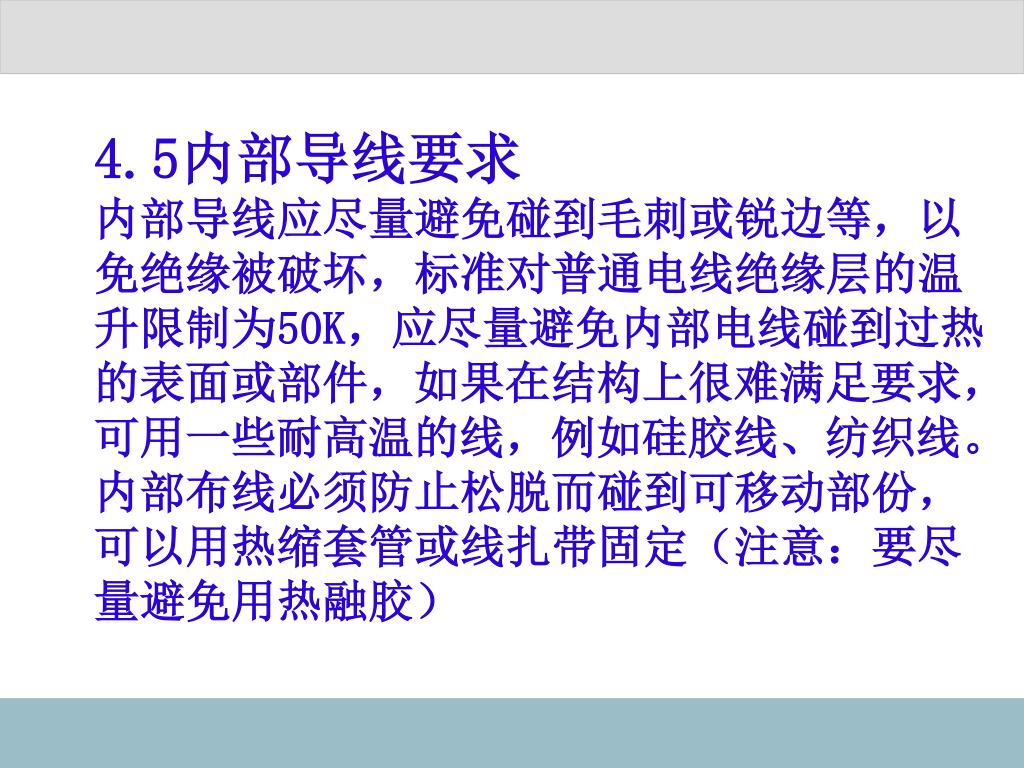

23. 4.5内部导线要求内部导线应尽量避免碰到毛刺或锐边等，以免绝缘被破坏，标准对普通电线绝缘层的温升限制为50K，应尽量避免内部电线碰到过热的表面或部件，如果在结构上很难满足要求，可用一些耐高温的线，例如硅胶线、纺织线。内部布线必须防止松脱而碰到可移动部份，可以用热缩套管或线扎带固定（注意：要尽量避免用热融胶）

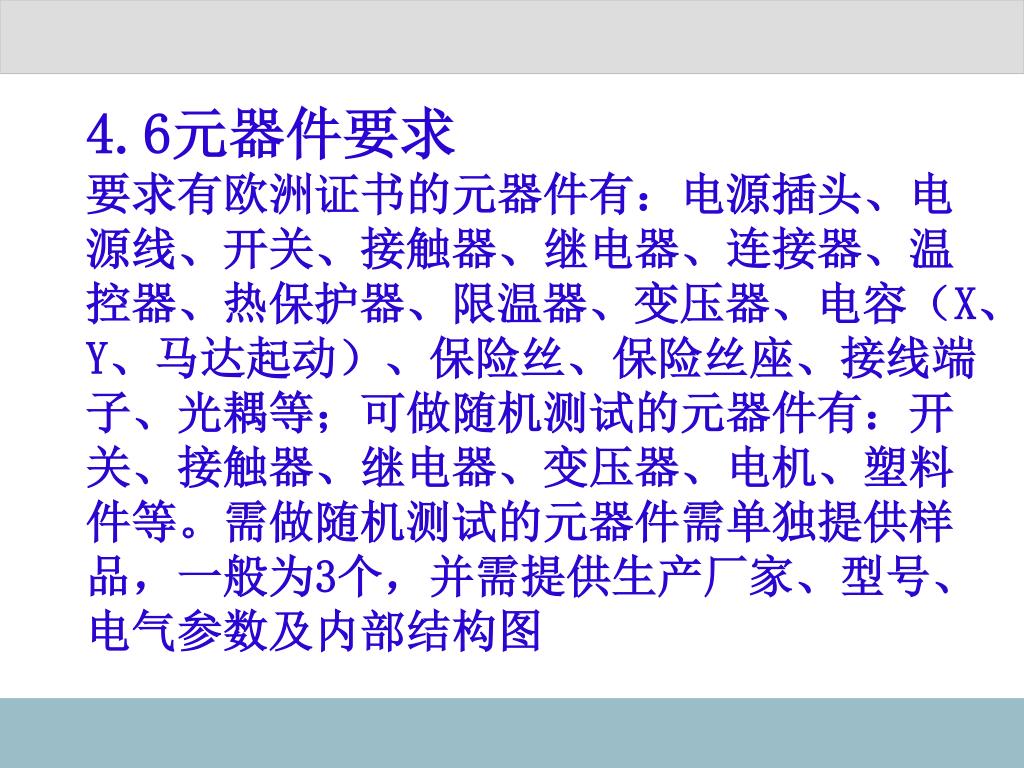

24. 4.6元器件要求要求有欧洲证书的元器件有：电源插头、电源线、开关、接触器、继电器、连接器、温控器、热保护器、限温器、变压器、电容（X、Y、马达起动）、保险丝、保险丝座、接线端子、光耦等；可做随机测试的元器件有：开关、接触器、继电器、变压器、电机、塑料件等。需做随机测试的元器件需单独提供样品，一般为3个，并需提供生产厂家、型号、电气参数及内部结构图4.6元器件要求要求有欧洲证书的元器件有：电源插头、电源线、开关、接触器、继电器、连接器、温控器、热保护器、限温器、变压器、电容（X、Y、马达起动）、保险丝、保险丝座、接线端子、光耦等；可做随机测试的元器件有：开关、接触器、继电器、变压器、电机、塑料件等。需做随机测试的元器件需单独提供样品，一般为3个，并需提供生产厂家、型号、电气参数及内部结构图

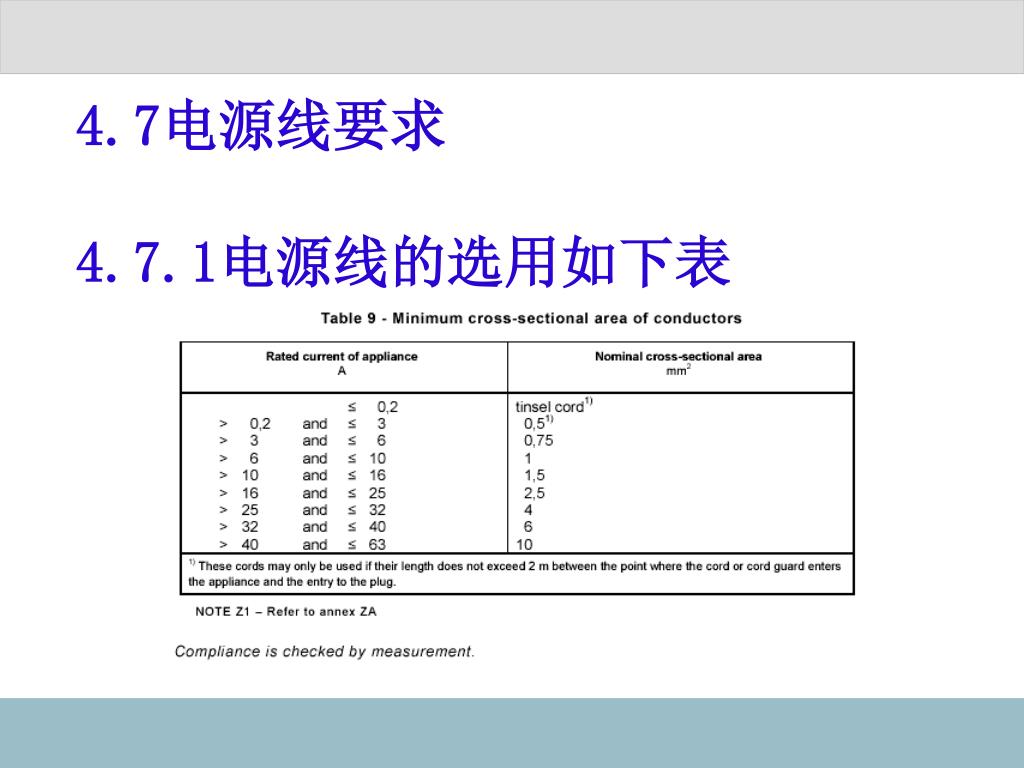

25. 4.7电源线要求4.7.1电源线的选用如下表

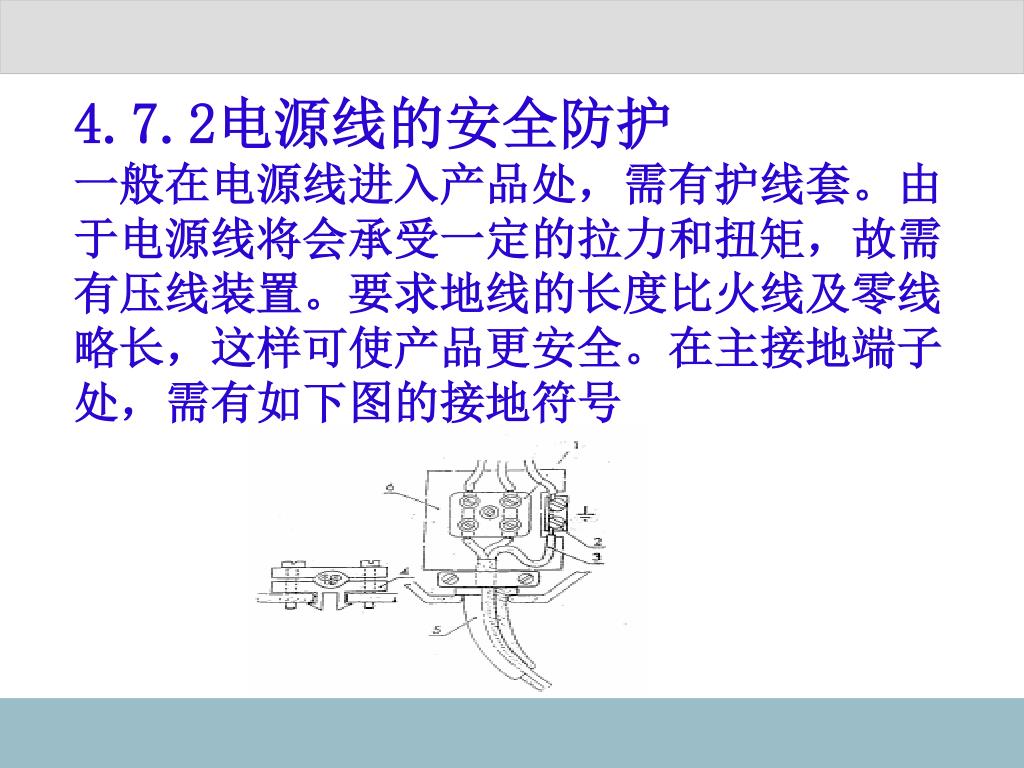

26. 4.7.2电源线的安全防护一般在电源线进入产品处，需有护线套。由于电源线将会承受一定的拉力和扭矩，故需有压线装置。要求地线的长度比火线及零线略长，这样可使产品更安全。在主接地端子处，需有如下图的接地符号4.7.2电源线的安全防护一般在电源线进入产品处，需有护线套。由于电源线将会承受一定的拉力和扭矩，故需有压线装置。要求地线的长度比火线及零线略长，这样可使产品更安全。在主接地端子处，需有如下图的接地符号

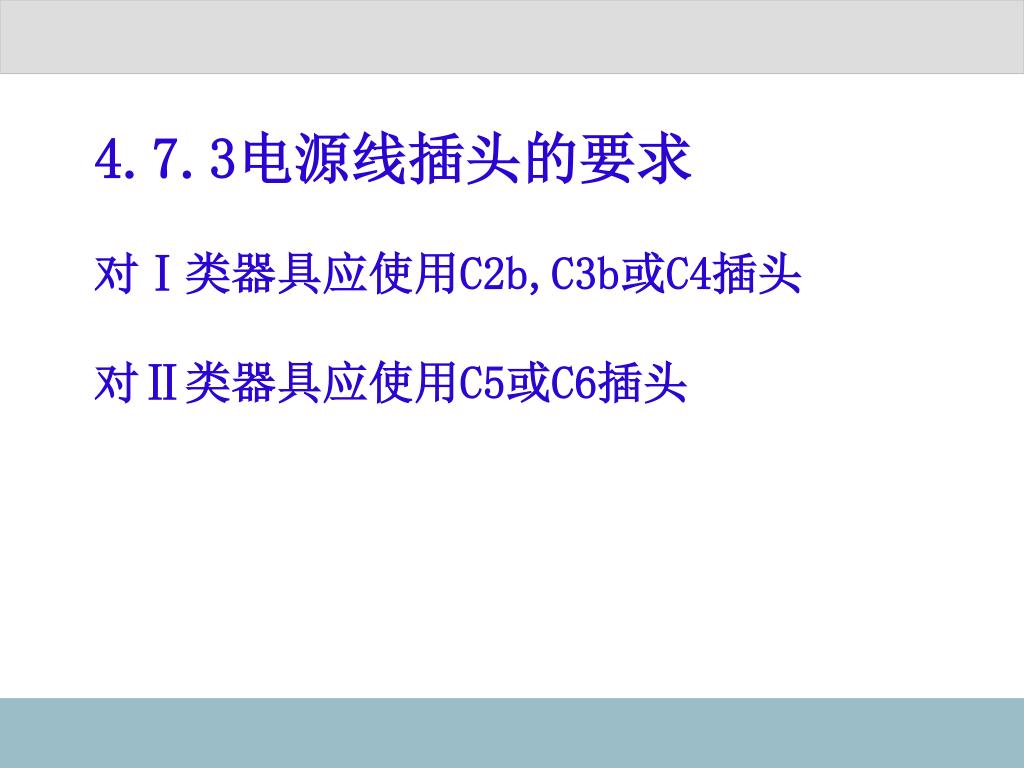

27. 4.7.3电源线插头的要求对Ⅰ类器具应使用C2b,C3b或C4插头对Ⅱ类器具应使用C5或C6插头4.7.3电源线插头的要求对Ⅰ类器具应使用C2b,C3b或C4插头对Ⅱ类器具应使用C5或C6插头

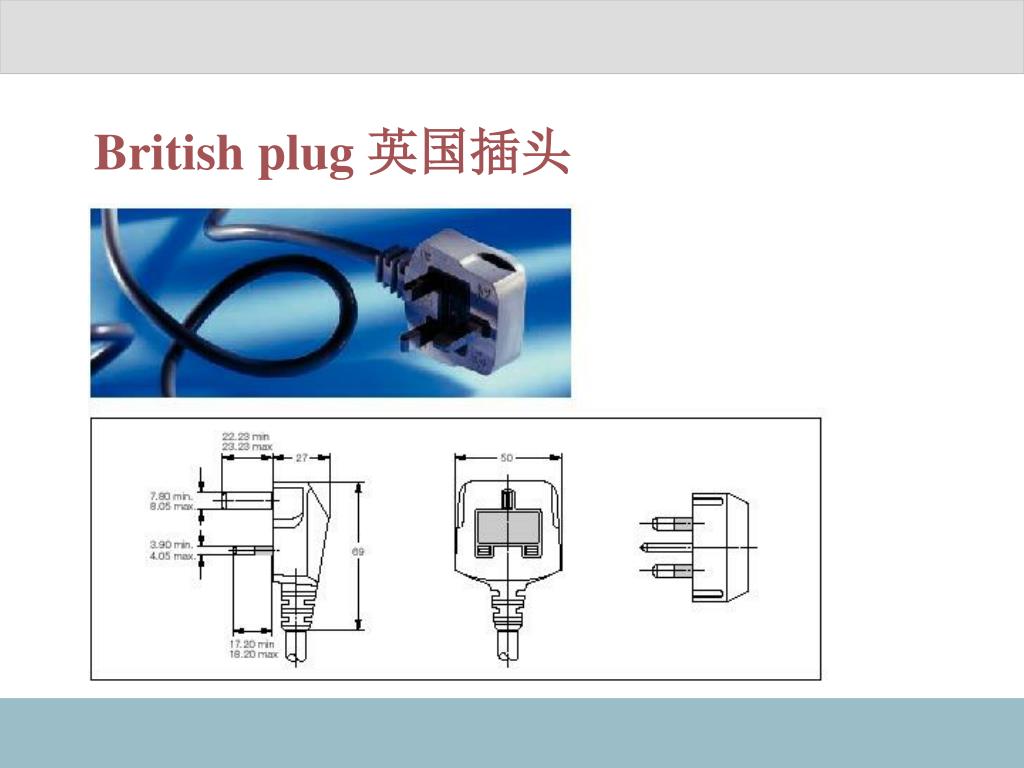

28. British plug 英国插头

29. European Plug C4

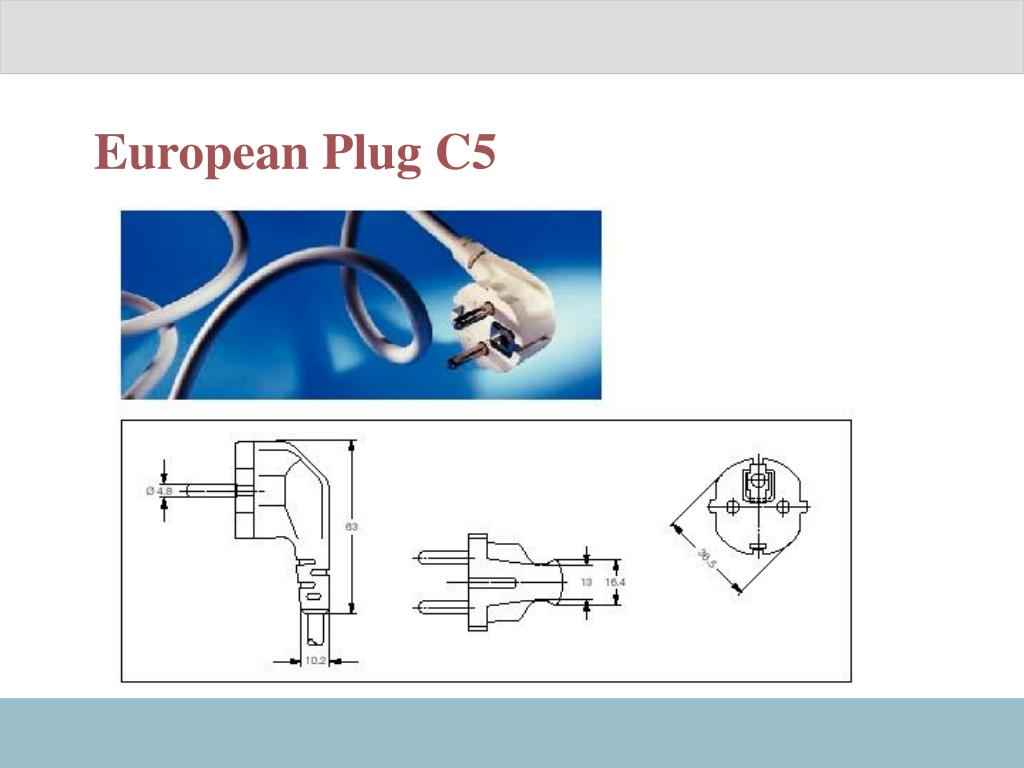

30. European Plug C5

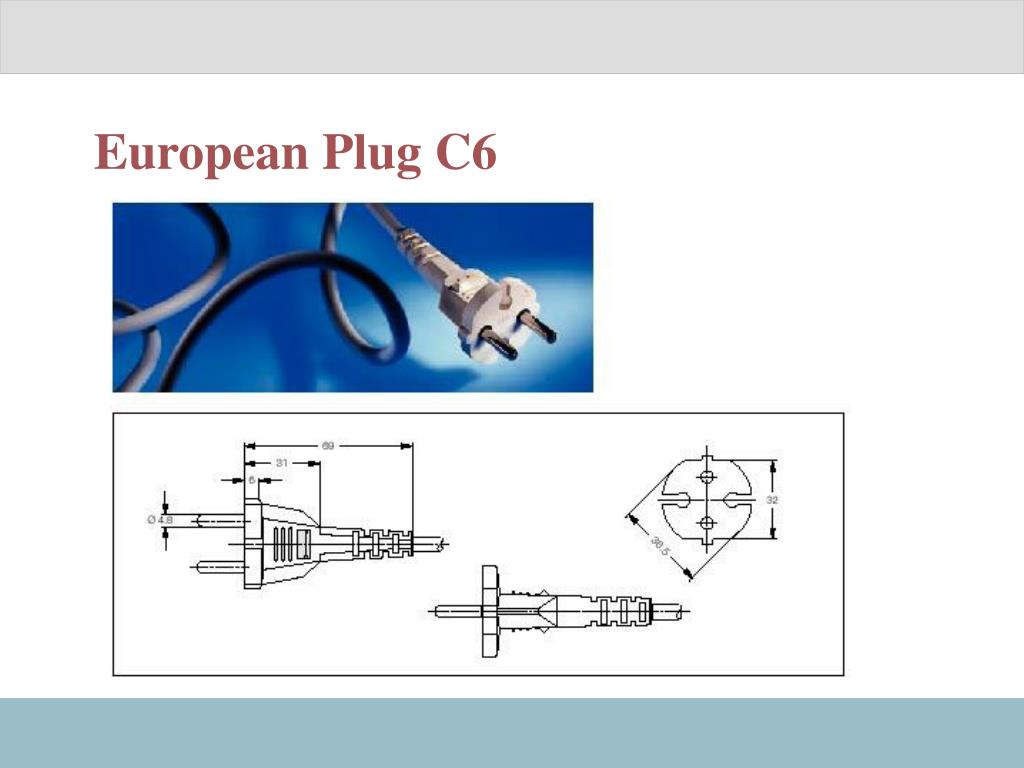

31. European Plug C6

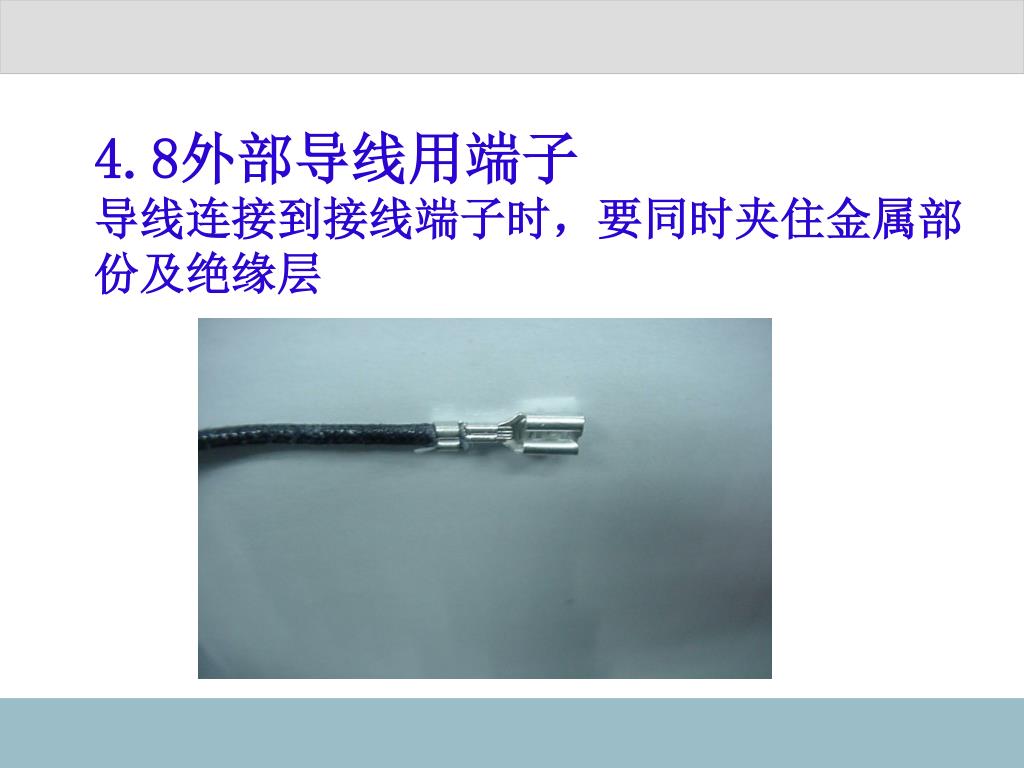

32. 4.8外部导线用端子导线连接到接线端子时，要同时夹住金属部份及绝缘层4.8外部导线用端子导线连接到接线端子时，要同时夹住金属部份及绝缘层

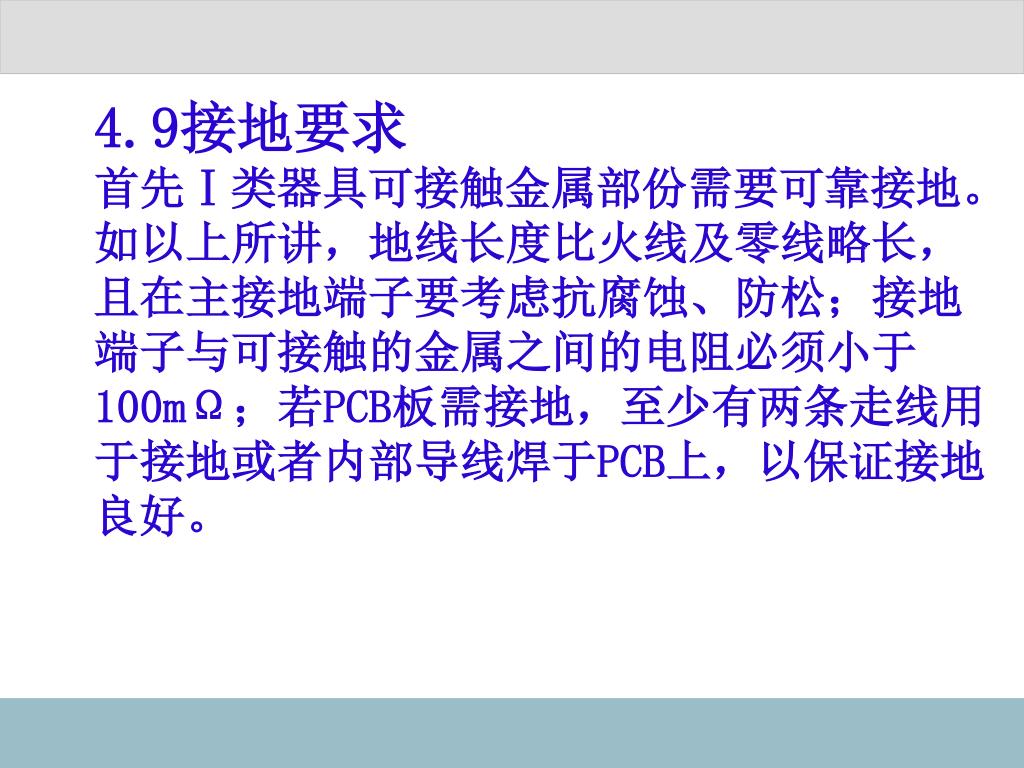

33. 4.9接地要求首先Ⅰ类器具可接触金属部份需要可靠接地。如以上所讲，地线长度比火线及零线略长，且在主接地端子要考虑抗腐蚀、防松；接地端子与可接触的金属之间的电阻必须小于100mΩ；若PCB板需接地，至少有两条走线用于接地或者内部导线焊于PCB上，以保证接地良好。4.9接地要求首先Ⅰ类器具可接触金属部份需要可靠接地。如以上所讲，地线长度比火线及零线略长，且在主接地端子要考虑抗腐蚀、防松；接地端子与可接触的金属之间的电阻必须小于100mΩ；若PCB板需接地，至少有两条走线用于接地或者内部导线焊于PCB上，以保证接地良好。

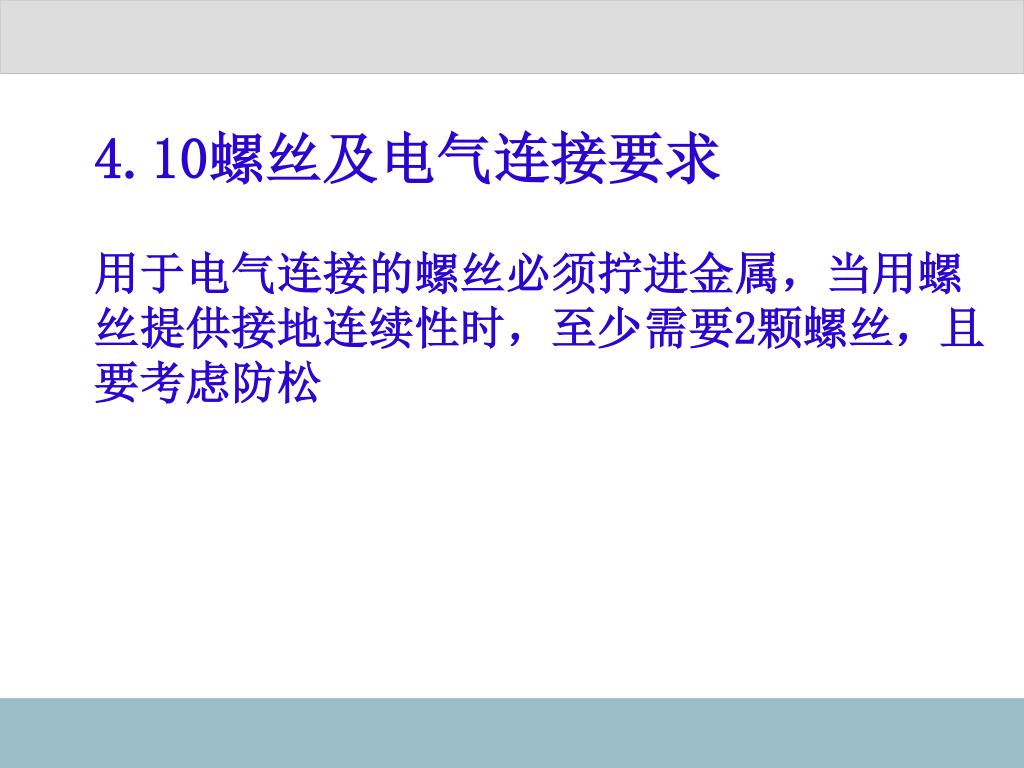

36. 4.10螺丝及电气连接要求用于电气连接的螺丝必须拧进金属，当用螺丝提供接地连续性时，至少需要2颗螺丝，且要考虑防松4.10螺丝及电气连接要求用于电气连接的螺丝必须拧进金属，当用螺丝提供接地连续性时，至少需要2颗螺丝，且要考虑防松

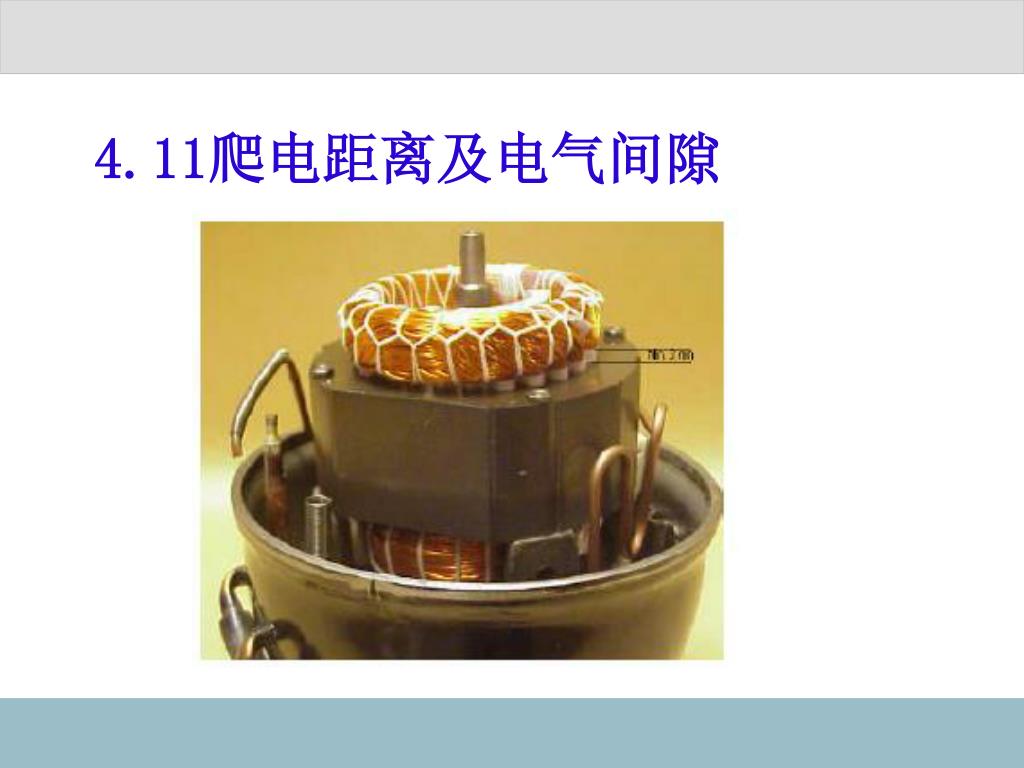

37. 4.11爬电距离及电气间隙

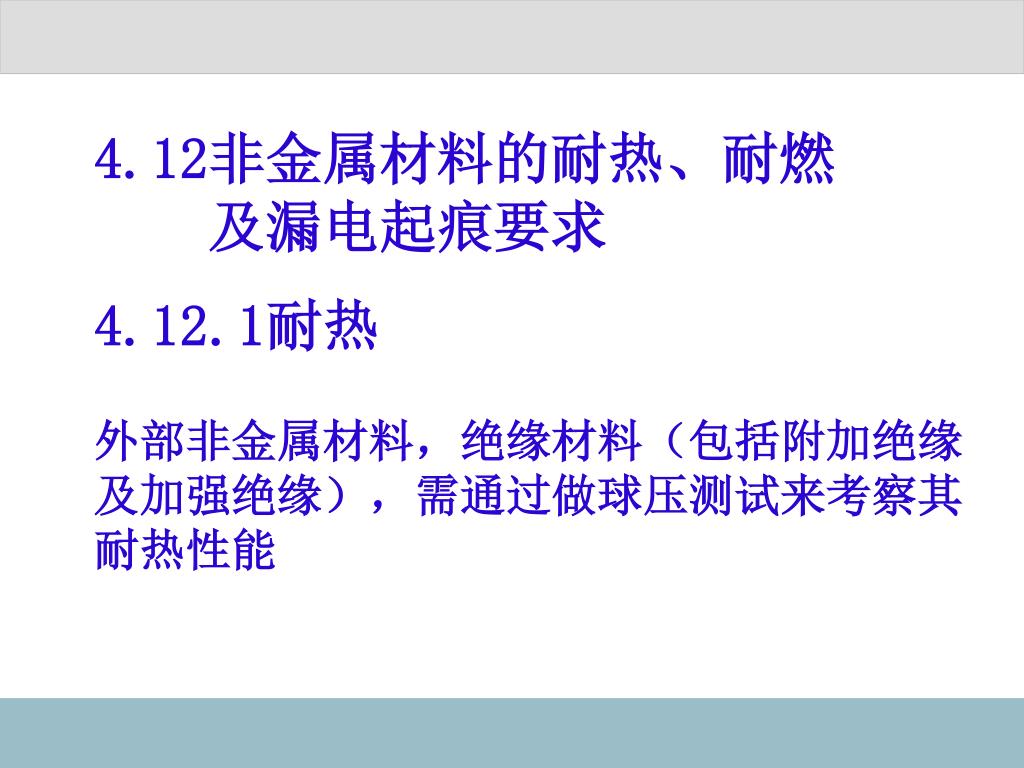

39. 4.12非金属材料的耐热、耐燃 及漏电起痕要求4.12.1耐热外部非金属材料，绝缘材料（包括附加绝缘及加强绝缘），需通过做球压测试来考察其耐热性能

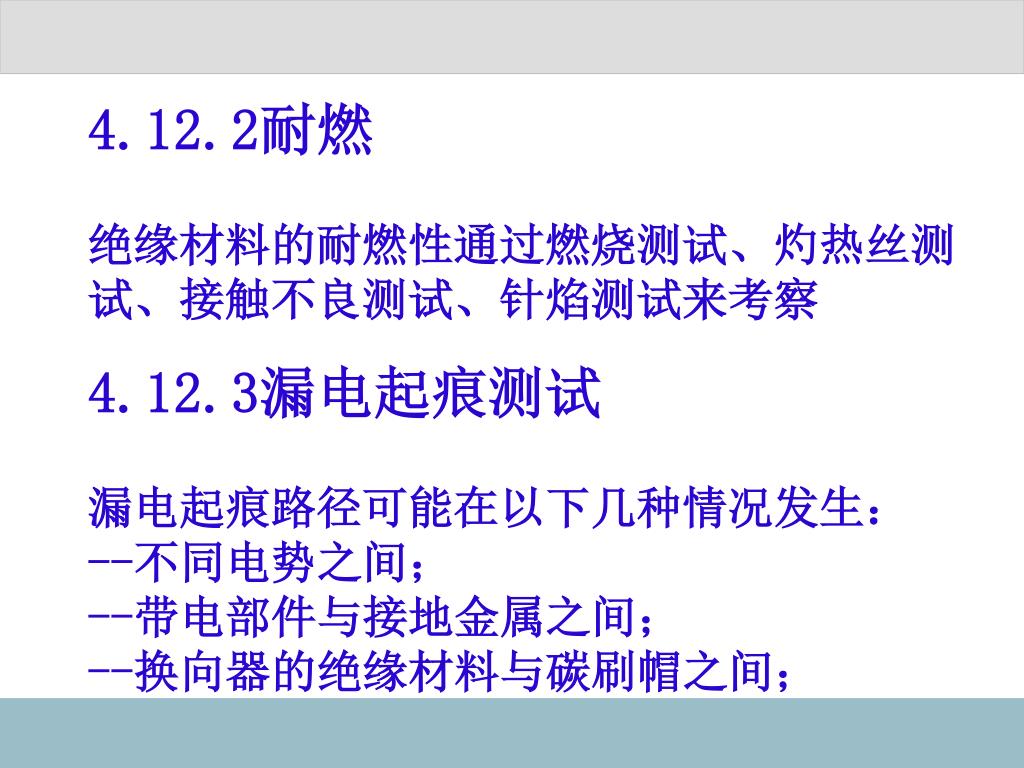

40. 4.12.2耐燃绝缘材料的耐燃性通过燃烧测试、灼热丝测试、接触不良测试、针焰测试来考察4.12.3漏电起痕测试漏电起痕路径可能在以下几种情况发生：--不同电势之间；--带电部件与接地金属之间；--换向器的绝缘材料与碳刷帽之间；4.12.2耐燃绝缘材料的耐燃性通过燃烧测试、灼热丝测试、接触不良测试、针焰测试来考察4.12.3漏电起痕测试漏电起痕路径可能在以下几种情况发生：--不同电势之间；--带电部件与接地金属之间；--换向器的绝缘材料与碳刷帽之间；

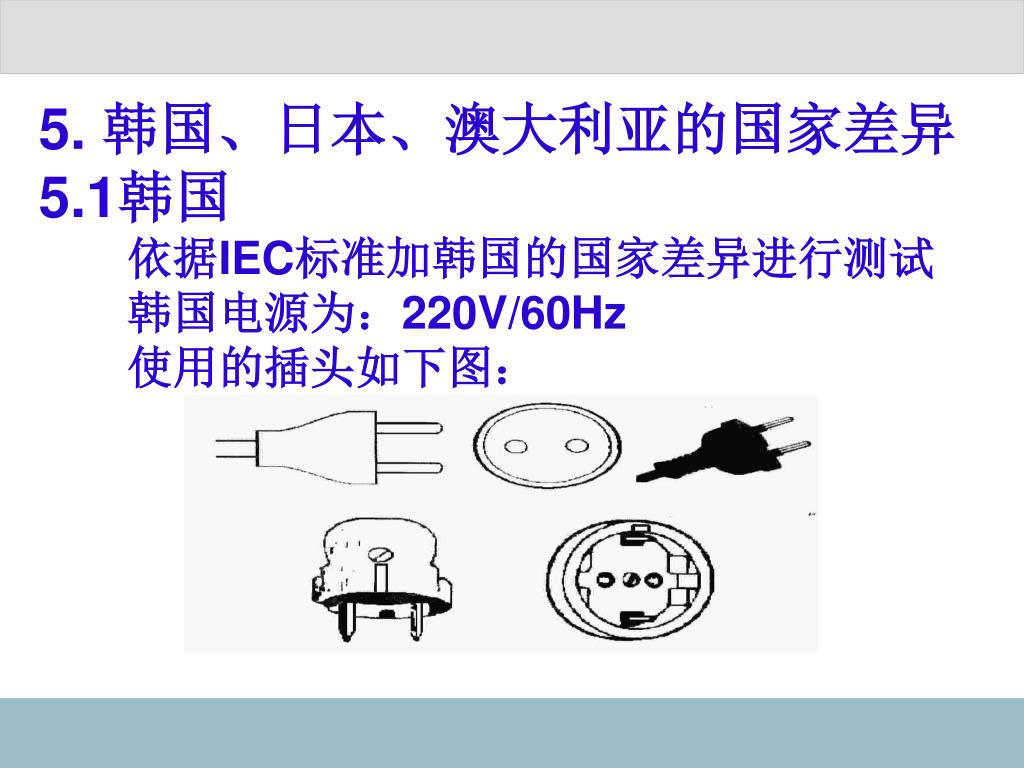

41. 5. 韩国、日本、澳大利亚的国家差异5.1韩国 依据IEC标准加韩国的国家差异进行测试 韩国电源为：220V/60Hz使用的插头如下图：

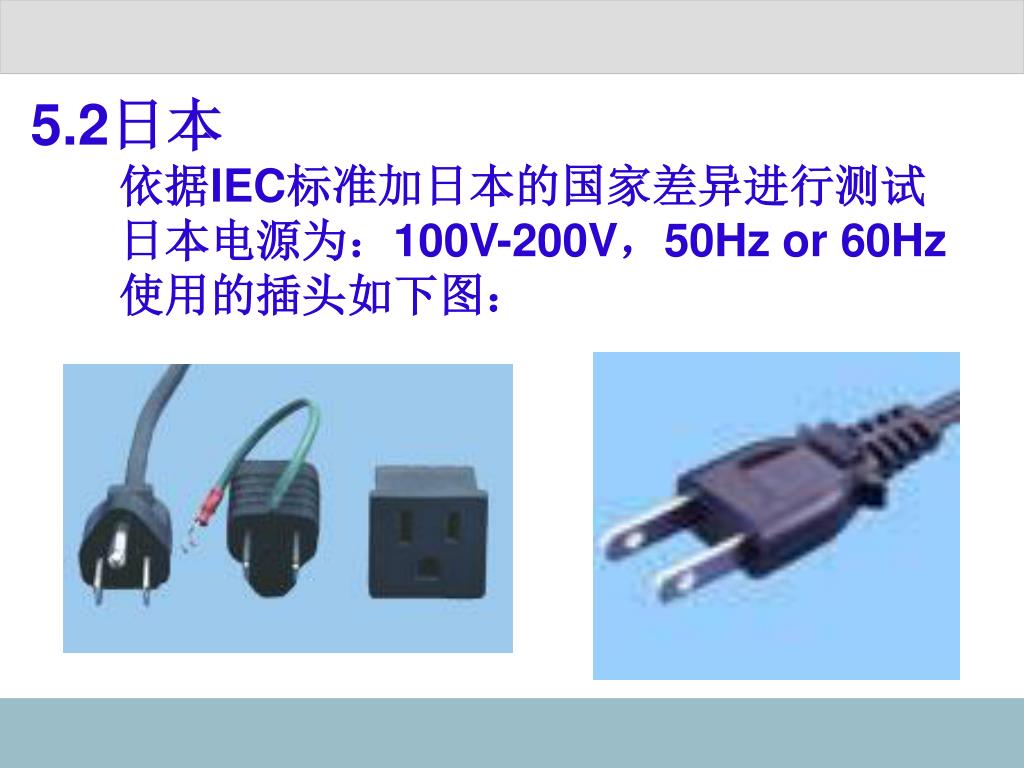

42. 5.2日本 依据IEC标准加日本的国家差异进行测试 日本电源为：100V-200V，50Hz or 60Hz使用的插头如下图：

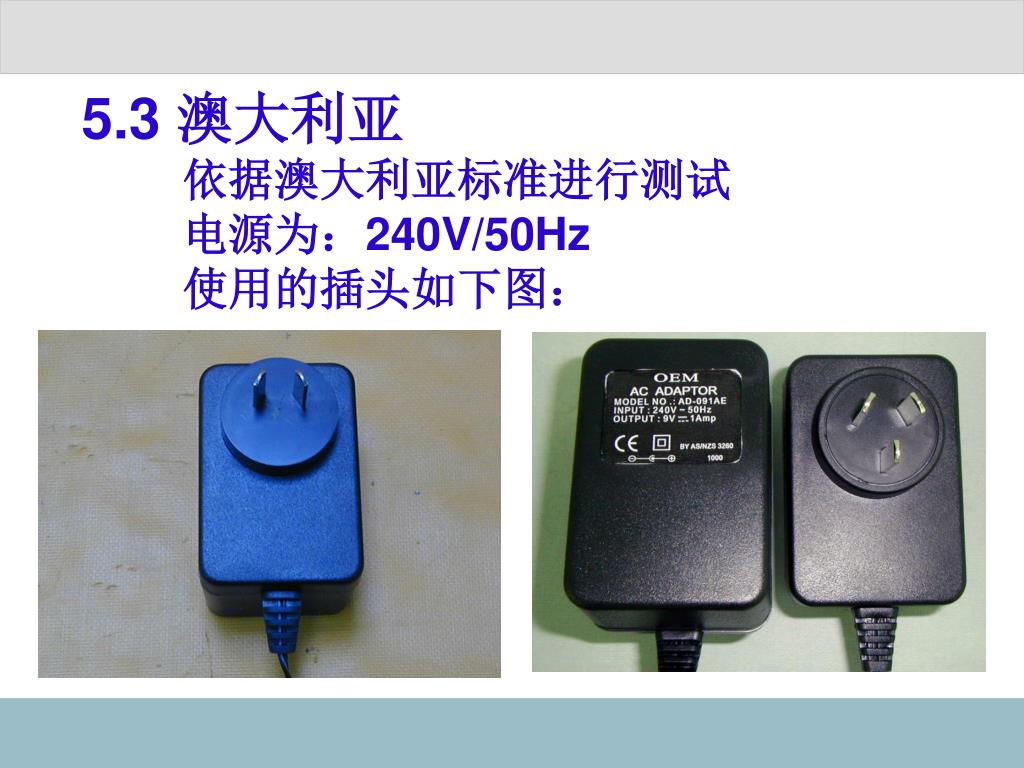

43. 5.3 澳大利亚 依据澳大利亚标准进行测试 电源为：240V/50Hz使用的插头如下图：

44. Thank You!Any Question?
