1 / 8

Механохимична трансформация на бифазна калциево-фосфатна керами

Механохимична трансформация на бифазна калциево-фосфатна керамика. R.Ilieva 1 , E.Dyulgerova 2 , R. Aleksandrova 3 , O.Petrov 4 1 Institute of General and Inorganic Chemistry, Bulgarian Academy of Sciences, radipl@mail.bg 2 Dental Medicine Faculty, University of Medicine, Bulgaria

tamas
Download Presentation

Механохимична трансформация на бифазна калциево-фосфатна керами

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

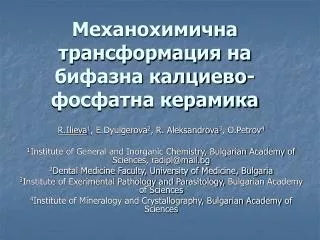

  1. Механохимична трансформация на бифазна калциево-фосфатна керамика R.Ilieva1, E.Dyulgerova2, R. Aleksandrova3, O.Petrov4 1Institute of General and Inorganic Chemistry, Bulgarian Academy of Sciences, radipl@mail.bg 2Dental Medicine Faculty, University of Medicine, Bulgaria 3Institute of Exerimental Pathology and Parasitology, Bulgarian Academy of Sciences 4Institute of Mineralogy and Crystallography, Bulgarian Academyof Sciences

  2. Въведение Нанокристални ортофосфати, главно апатит, са основни градивни частици на неорганичната костна матрица. Калциевофосфатните керамики, като хидроксилапатит и β-трикалциев фосфат, притежават минерален състав много близък до тези на органичните кости и са с висока биопоносимост. Това ги прави подходящи за костни импланти. Синтетичните калциеви фосфати (под формата на дискове, гранули или прах) намират широко приложение за костно заместване и реконструкция (в ортопедията и лицево-челюстната област).

  3. Цел Да се проследят структурните и морфологични промени на бифазна калциевофосфатна керамика, състояща се от смес от хидроксилапатит (HAP) и β-трикалциев фосфат, в резултат на приложена суха механохимична обработка.

  4. Експеримент Синтез на прекурсора ■Изходни разтвори Ca(NO3)2 4H2O (1M) и (NH4)2HPO4 (0,6 M) утаяване чрез изкапване; ■Сушене (100C); Получаване на BCPC ■Синтероване при 1100C за 1ч; ■Високо енергийно смилане (ахатова мелница, 600 об., 5, 10 и 20 часа).

  5. Резултати СЕМ на BCPC,преди и след смилане Формиране на BCPC Композит от нано-размерна BCPC, хитозанполи L-лактат

  6. Разпределение по размери на частиците на BCPC

  7. Клетъчни култури-тест Ефект на смляната BCPC и контрола върху жизнеспособността и пролиферацията на култивирани човешки нетуморни (Lep) клетки.

  8. Изводи • Механохимичното третиране на BCPC води до трансформиране главно на β-трикалциевия фосфат в аморфна фаза и до намаляване размера на частиците (100-30 nm) и на двете фази. • Изследването върху клетъчни култури показва, че смления материал е с по-висока биологична активност от контролата. • Механохимичното смилане е подходящ метод за получаване на биоразградима наноразмерна бифазна смес от хидроксилапатит и β-трикалциев фосфат.

More Related
