Presentation Transcript

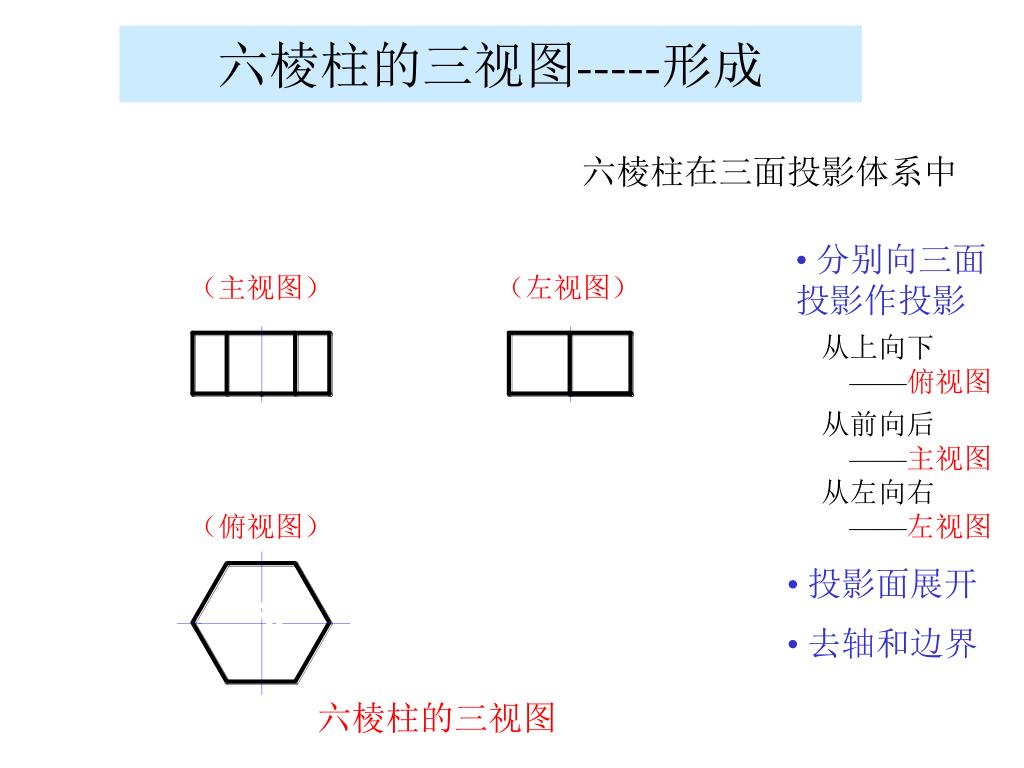

  1. (主视图) (左视图) (俯视图) 六棱柱的三视图 六棱柱的三视图-----形成 六棱柱在三面投影体系中 Z • 分别向三面 • 投影作投影 V 从上向下 ——俯视图 从前向后 ——主视图 从左向右 ——左视图 O X • 投影面展开 • 去轴和边界 Y

  2. 高 长 长 宽 上 高 下 左 右 后 前 宽 宽 长 三视图的投影规律 两两视图存在的度量关系和方位关系。 度量关系: 主视、俯视长对正 主视、左视高平齐 俯视、左视宽相等 方位关系: 主视、俯视同左右 主视、左视同上下 俯视、左视同前后 Z 上 下 V 左 右 后 前 后 前 O X Y

  3. 六棱柱的三视图-----视图分析1 上顶面的三投影 (水平面) 前棱面 (正平面) 左前棱面 (铅垂面) 体的投影是围成体的各表面投影的集合

  4. k (k) 六棱柱的三面投影-----体表面取点 体表面上取点的关键:1. 首先确定点在体上哪个面上? 2. 点所属平面在体的三视图中的投影位置? 3. 按点在平面上的作图方法作图。 举例:已知棱柱表面一点K的正面投影,求其其余两投影。 分析: K在右后侧棱面上。 (k`) (k〃) 投影作图: 先求水平投影k, 求侧面投影k〃, 判别可见性, 并进行相应标记.
