JVO プロトタイプ概念設計案

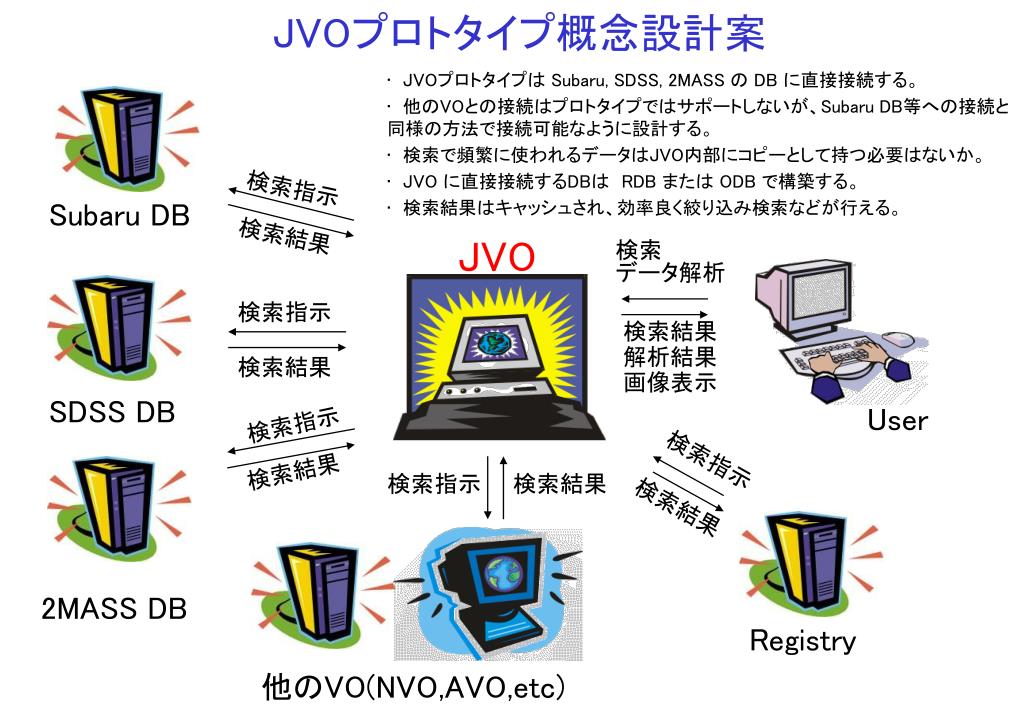

1. 検索指示 検索結果 検索指示 検索結果 検索指示 検索結果 検索指示 検索結果 • JVOプロトタイプは Subaru, SDSS, 2MASS の DB に直接接続する。 • 　他のVOとの接続はプロトタイプではサポートしないが、Subaru DB等への接続と同様の方法で接続可能なように設計する。 • 　検索で頻繁に使われるデータはJVO内部にコピーとして持つ必要はないか。 • JVO に直接接続するDBは　RDB または ODB で構築する。 • 　検索結果はキャッシュされ、効率良く絞り込み検索などが行える。 JVOプロトタイプ概念設計案 Subaru DB JVO 検索 データ解析 検索結果 解析結果 画像表示 SDSS DB User 検索指示 検索結果 2MASS DB Registry 他のVO(NVO,AVO,etc)

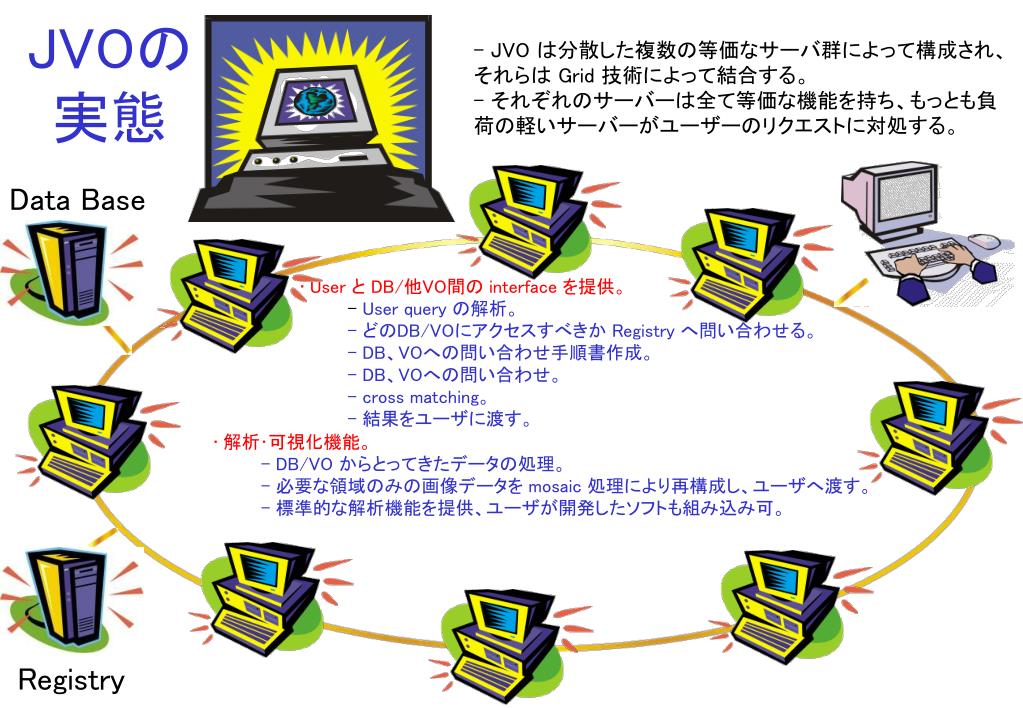

2. JVO は分散した複数の等価なサーバ群によって構成され、それらは Grid 技術によって結合する。 • それぞれのサーバーは全て等価な機能を持ち、もっとも負荷の軽いサーバーがユーザーのリクエストに対処する。 JVOの実態 Data Base • User と DB/他VO間の interface を提供。 • User query の解析。 • どのDB/VOにアクセスすべきか Registry へ問い合わせる。 • DB、VOへの問い合わせ手順書作成。 • DB、VOへの問い合わせ。 • cross matching。 • 結果をユーザに渡す。 • 解析･可視化機能。 • DB/VO からとってきたデータの処理。 • 必要な領域のみの画像データを mosaic 処理により再構成し、ユーザへ渡す。 • 標準的な解析機能を提供、ユーザが開発したソフトも組み込み可。 Registry

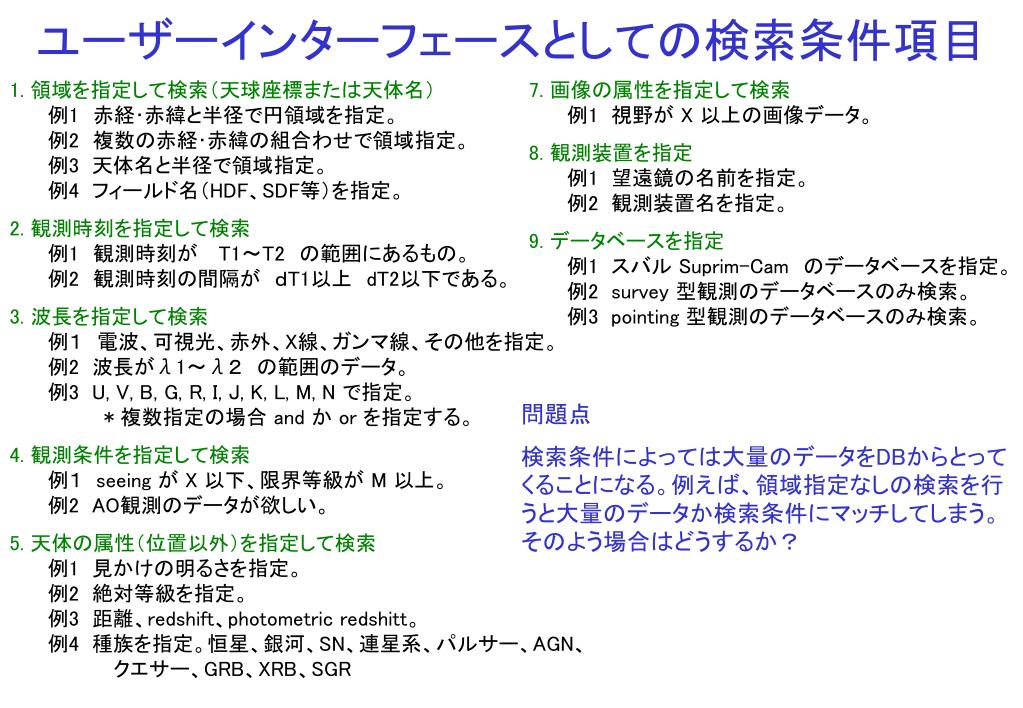

3. 1. 領域を指定して検索（天球座標または天体名） 例1　赤経･赤緯と半径で円領域を指定。 例2　複数の赤経･赤緯の組合わせで領域指定。 例3 天体名と半径で領域指定。　 　 例4 フィールド名（HDF、SDF等）を指定。 2. 観測時刻を指定して検索 例1　観測時刻が　 T1～T2　の範囲にあるもの。　 例2　観測時刻の間隔が　ｄT1以上　dT2以下である。 3. 波長を指定して検索 例１　電波、可視光、赤外、X線、ガンマ線、その他を指定。 例2 波長がλ1～λ２　の範囲のデータ。 例3 U, V, B, G, R, I, J, K, L, M, N で指定。 * 複数指定の場合 and か or を指定する。 4. 観測条件を指定して検索 例１ seeing が X 以下、限界等級が M 以上。 例2 AO観測のデータが欲しい。 5. 天体の属性（位置以外）を指定して検索 例1 見かけの明るさを指定。 例2 絶対等級を指定。 例3 距離、redshift、photometric redshitt。 例4 種族を指定。恒星、銀河、SN、連星系、パルサー、AGN、 　　　　　　　 クエサー、GRB、XRB、SGR 7. 画像の属性を指定して検索 例1 視野が X 以上の画像データ。 8. 観測装置を指定 例1 望遠鏡の名前を指定。 例2 観測装置名を指定。 9. データベースを指定 例1 スバル Suprim-Cam　のデータベースを指定。 例2 survey 型観測のデータベースのみ検索。 例3 pointing 型観測のデータベースのみ検索。 ユーザーインターフェースとしての検索条件項目 問題点 検索条件によっては大量のデータをDBからとってくることになる。例えば、領域指定なしの検索を行うと大量のデータか検索条件にマッチしてしまう。そのよう場合はどうするか？

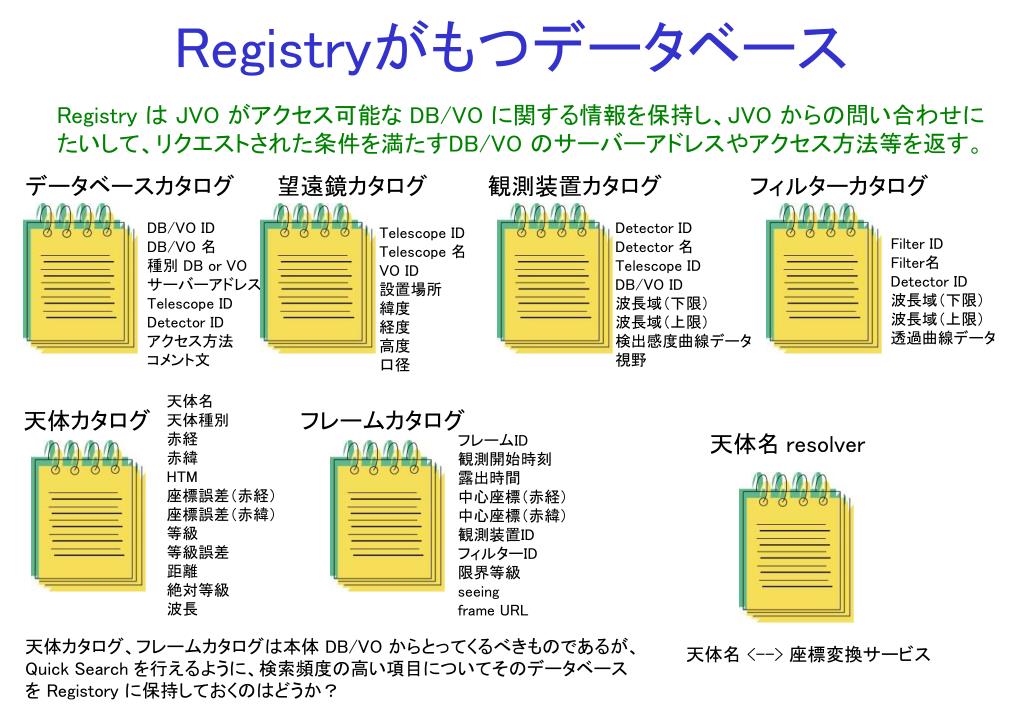

4. Registry は JVO がアクセス可能な DB/VO に関する情報を保持し、JVO からの問い合わせにたいして、リクエストされた条件を満たすDB/VO のサーバーアドレスやアクセス方法等を返す。 Registryがもつデータベース データベースカタログ 望遠鏡カタログ 観測装置カタログ フィルターカタログ DB/VO ID DB/VO 名 種別 DB or VO サーバーアドレス Telescope ID Detector ID アクセス方法 コメント文 Detector ID Detector 名 Telescope ID DB/VO ID 波長域（下限） 波長域（上限） 検出感度曲線データ 視野 Telescope ID Telescope 名 VO ID 設置場所 緯度 経度 高度 口径 Filter ID Filter名 Detector ID 波長域（下限） 波長域（上限） 透過曲線データ 天体名 天体種別 赤経 赤緯 HTM 座標誤差（赤経） 座標誤差（赤緯） 等級 等級誤差 距離 絶対等級 波長 天体カタログ フレームカタログ 天体名 resolver フレームID 観測開始時刻 露出時間 中心座標（赤経） 中心座標（赤緯） 観測装置ID フィルターID 限界等級 seeing frame URL 天体カタログ、フレームカタログは本体 DB/VO からとってくるべきものであるが、Quick Search を行えるように、検索頻度の高い項目についてそのデータベースを Registory に保持しておくのはどうか？ 天体名 <--> 座標変換サービス

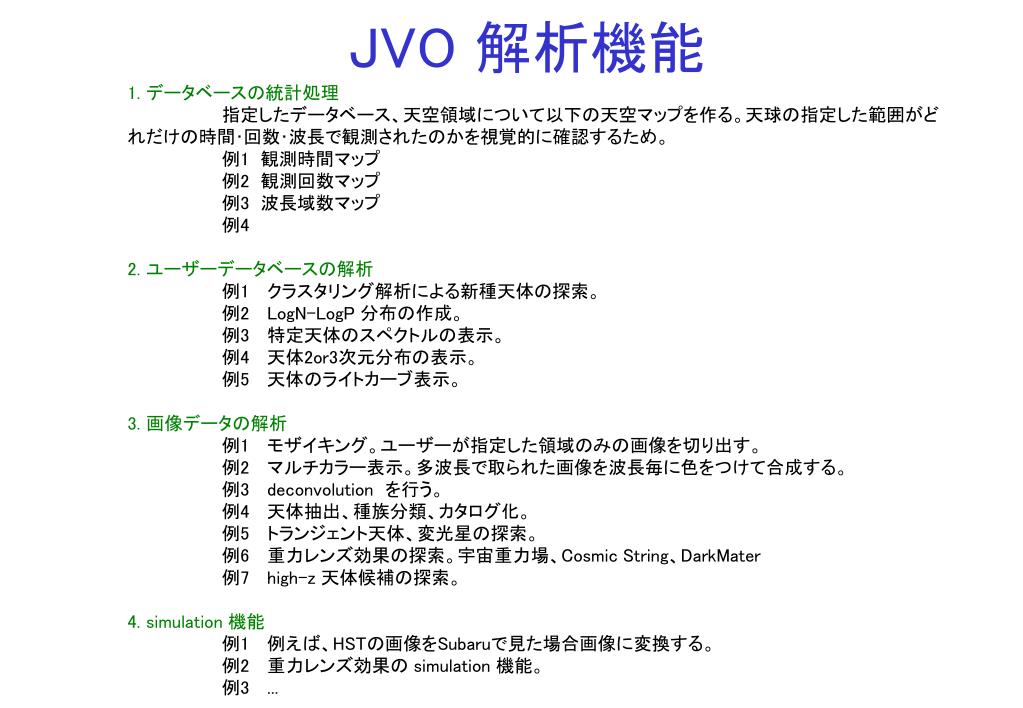

5. 1. データベースの統計処理 指定したデータベース、天空領域について以下の天空マップを作る。天球の指定した範囲がど れだけの時間･回数･波長で観測されたのかを視覚的に確認するため。 例1 観測時間マップ 例2 観測回数マップ 例3 波長域数マップ 例4 2. ユーザーデータベースの解析 例1 　クラスタリング解析による新種天体の探索。 例2 LogN-LogP 分布の作成。 例3 　特定天体のスペクトルの表示。 例4 　天体2or3次元分布の表示。 例5 　天体のライトカーブ表示。 3. 画像データの解析 例1 　モザイキング。ユーザーが指定した領域のみの画像を切り出す。 例2 　マルチカラー表示。多波長で取られた画像を波長毎に色をつけて合成する。 例3 deconvolution　を行う。 例4 　天体抽出、種族分類、カタログ化。 例5 　トランジェント天体、変光星の探索。 例6 　重力レンズ効果の探索。宇宙重力場、Cosmic String、DarkMater 例7 high-z 天体候補の探索。 4. simulation 機能 例1 　例えば、HSTの画像をSubaruで見た場合画像に変換する。 例2 　重力レンズ効果の simulation 機能。 例3 ... JVO 解析機能
