实验五 差分式直流放大器 实验目的 1 、加深理解差分式直流放大器的工作原理。 2 、学习差分式直流放大电路的测试方法。 准备工作:先把线路板上的元件布线与原理图对 照,搞清楚各元件的位置。 将两路直流电源分别调至 12V ,并按照下图连接到电路中。. - V EE - 12V. +Vcc +12V. GND. 实验电路. •. R c10K. +Vcc+12V. R c10K. V o. •. •. V o2. B. R b 10K. V o1. R b 10K. R 1. R b3 1.8K. 200 Ω.
E N D

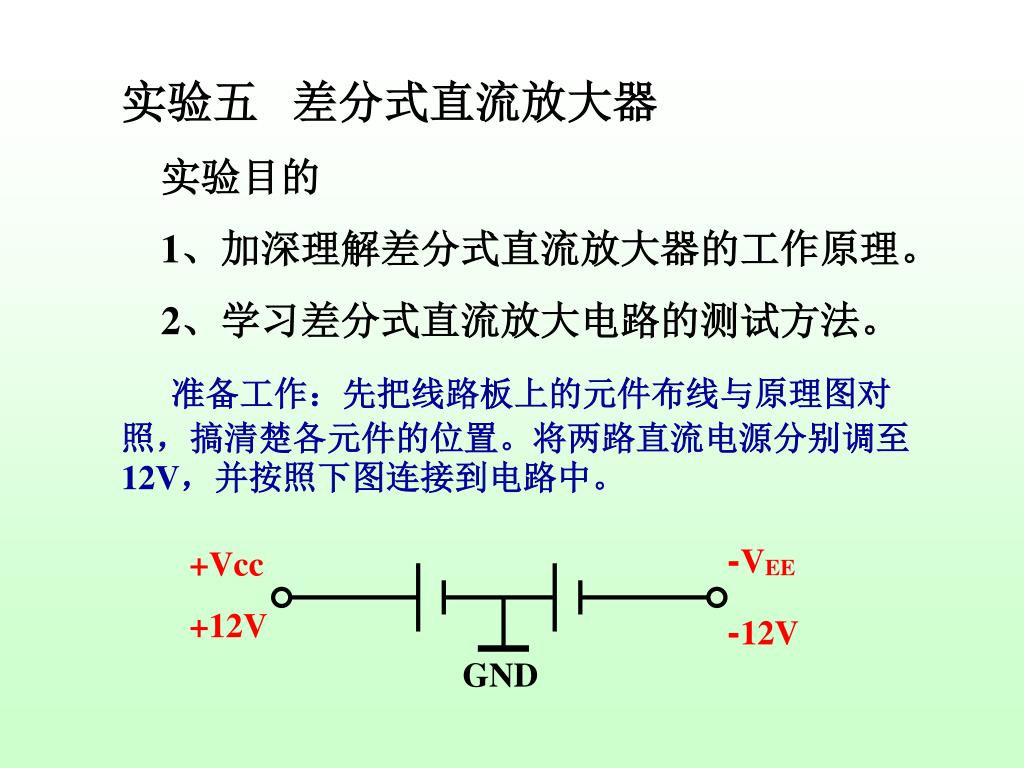

实验五 差分式直流放大器 实验目的 1、加深理解差分式直流放大器的工作原理。 2、学习差分式直流放大电路的测试方法。 准备工作:先把线路板上的元件布线与原理图对 照,搞清楚各元件的位置。将两路直流电源分别调至12V,并按照下图连接到电路中。 -VEE -12V +Vcc +12V GND

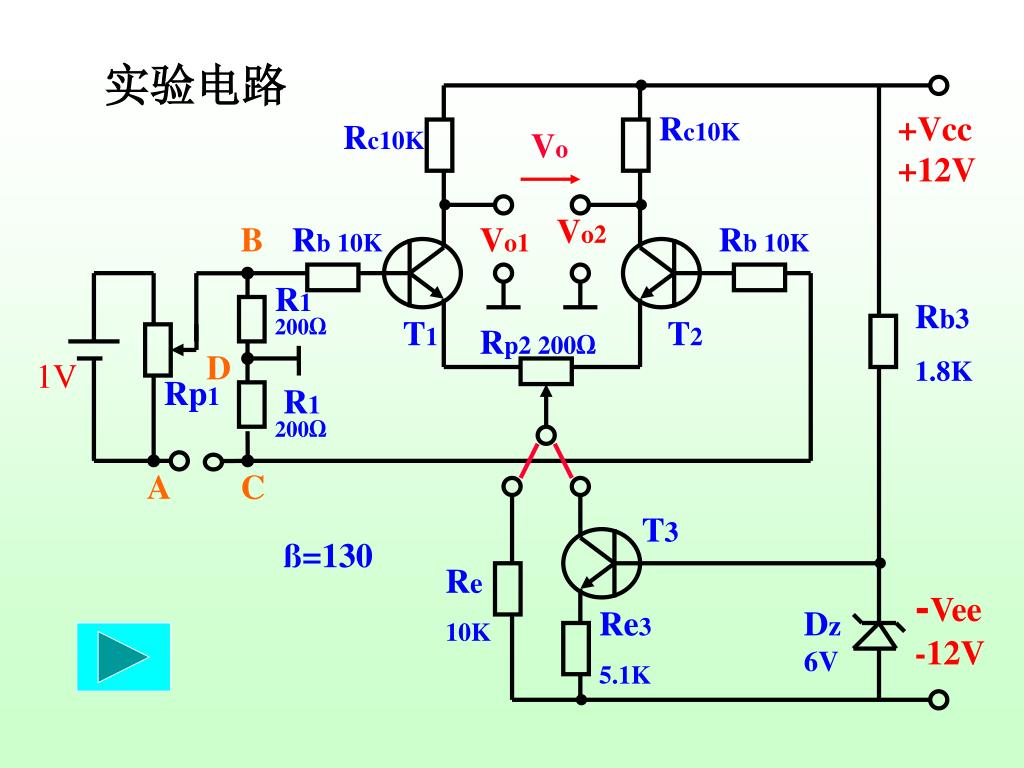

实验电路 • Rc10K +Vcc+12V Rc10K Vo • • Vo2 B Rb 10K Vo1 Rb 10K R1 Rb3 1.8K 200Ω T1 T2 Rp2 200Ω D 1V Rp1 R1 200Ω A C T3 ß=130 • Re 10K -Vee -12V Re3 5.1K Dz6V •

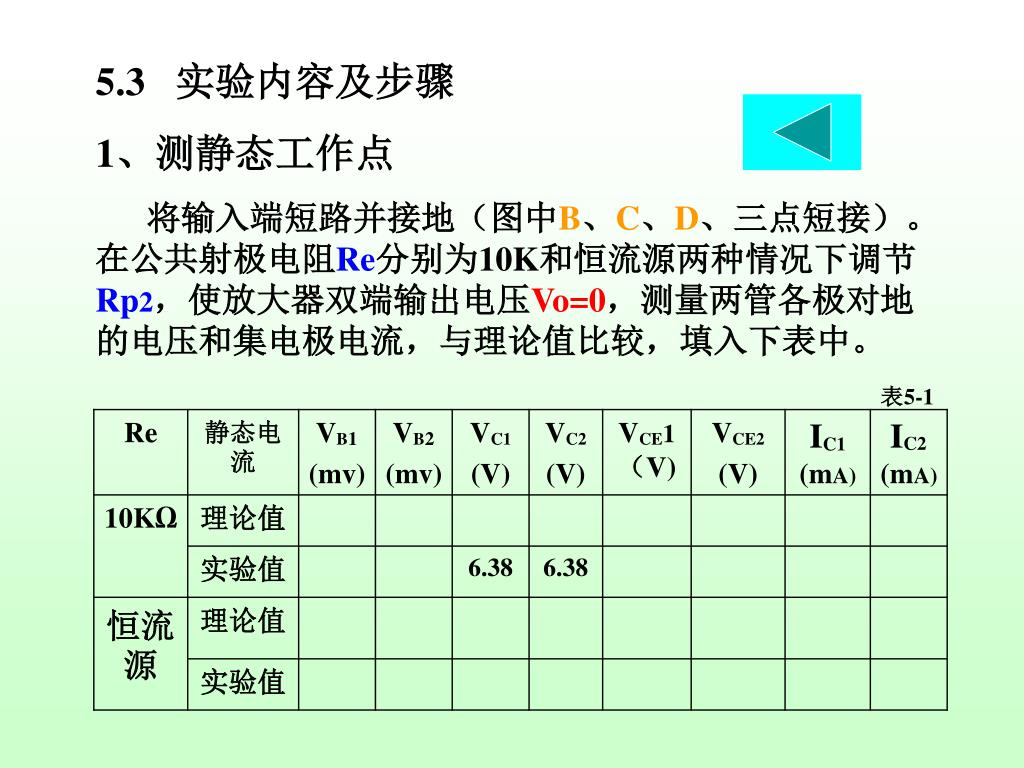

5.3 实验内容及步骤 1、测静态工作点 将输入端短路并接地(图中B、C、D、三点短接)。 在公共射极电阻Re分别为10K和恒流源两种情况下调节Rp2,使放大器双端输出电压Vo=0,测量两管各极对地的电压和集电极电流,与理论值比较,填入下表中。 表5-1
2、测差模电压增益 将A、C两端相连。调节Rp1使A、B两端电压为0.2V。 即在输入端加入直流差模信号Vsd=0.2V, VS1=-VS2=1/2Vsd=0.1V , 按表5-2所示,在公共射极电阻Re分别为10K和恒流源两种情况下,。测量放大器单端及双端差模输出电压,计算电压增益。并与理论值进行比较。 表5-2
3、测共模电压增益 将B、C两端相连,A点接地。 在输入端加入直流共模信号Vsc=0.1V, 即Vs1=Vs2=Vsc=0.1V。 根据表5-3所示,在公共射极电阻Re分别为10K和恒流源两种情况下,测记单端及双端共模输出电压,计算电压增益。与理论值比较。 表5-3

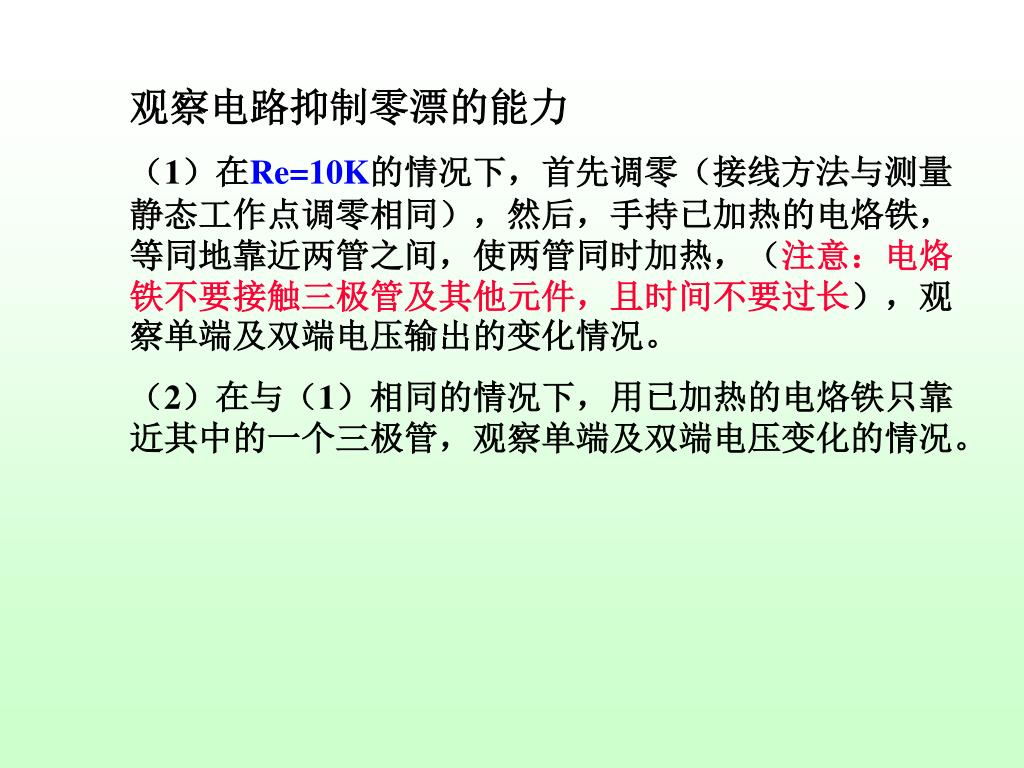

观察电路抑制零漂的能力 (1)在Re=10K的情况下,首先调零(接线方法与测量静态工作点调零相同),然后,手持已加热的电烙铁,等同地靠近两管之间,使两管同时加热,(注意:电烙铁不要接触三极管及其他元件,且时间不要过长),观察单端及双端电压输出的变化情况。 (2)在与(1)相同的情况下,用已加热的电烙铁只靠近其中的一个三极管,观察单端及双端电压变化的情况。

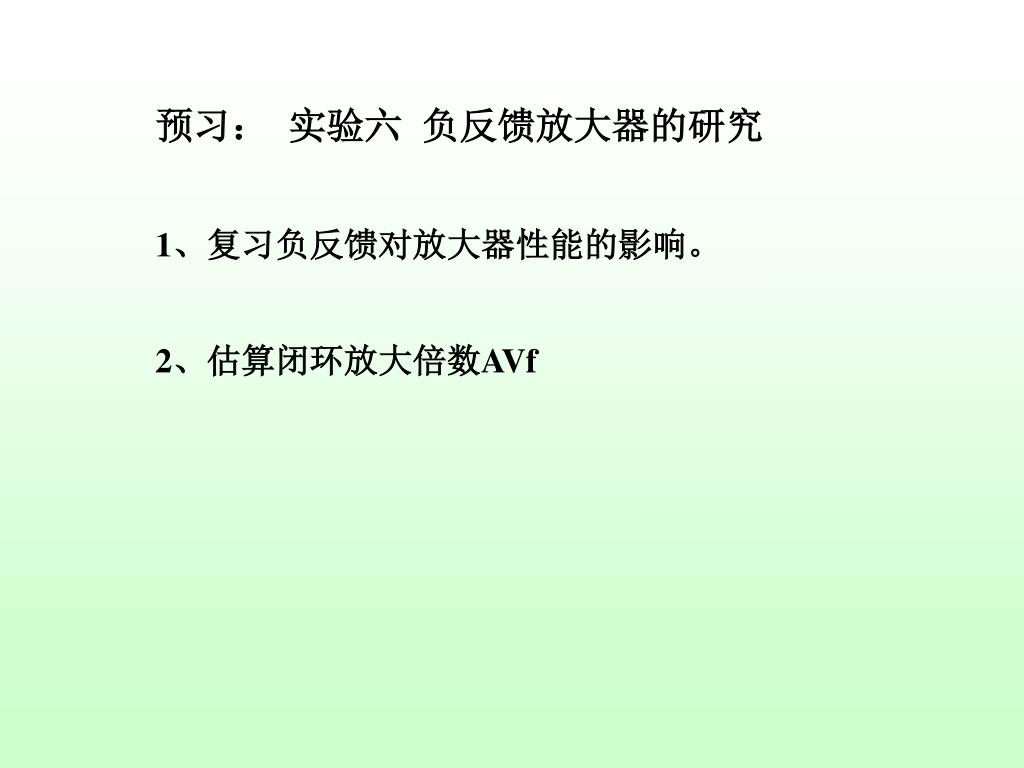

预习: 实验六 负反馈放大器的研究 1、复习负反馈对放大器性能的影响。 2、估算闭环放大倍数AVf
