静电产生种类

静电产生种类. 工厂静电产生的方式 HBM (Human Body Model) 人体在工作过程中产生的静电,比如组装操作员工在手机组装过程中产生的静电 MM (Machine Model) 机器设备在工作过程中产生的静电,比如传送带/贴片机在工作过程中产生的静电 CDM (Charged Device Model) 敏感放电设备产生的静电,只在特使场合下使用,大多数工厂没有此类设备. 静电产生种类. 人体摩擦. 静电产生种类. 设备摩擦. 静电防护原理. 静电防护的原理 静 电 泄 漏: 接防静电地线 静 电 屏 蔽: 放敏感元器件于屏蔽袋内.

tamara-green
Download Presentation

静电产生种类

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

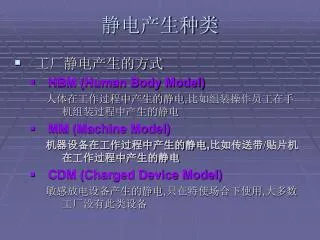

  1. 静电产生种类 • 工厂静电产生的方式 • HBM (Human Body Model) 人体在工作过程中产生的静电,比如组装操作员工在手机组装过程中产生的静电 • MM (Machine Model) 机器设备在工作过程中产生的静电,比如传送带/贴片机在工作过程中产生的静电 • CDM (Charged Device Model) 敏感放电设备产生的静电,只在特使场合下使用,大多数工厂没有此类设备

  2. 静电产生种类 • 人体摩擦

  3. 静电产生种类 • 设备摩擦

  4. 静电防护原理 • 静电防护的原理 • 静 电 泄 漏: 接防静电地线 • 静 电 屏 蔽: 放敏感元器件于屏蔽袋内. • 静 电 中 和: 离子风设备的使用 • 增 湿: 增加静电防护区的空气湿度 • 静电防护的原则 • EPA/静电防护工作区 • 静电防护的检测 • 安全包装与运输 • 静电防护，人人有责

  5. 静电防护工作区 • 防静电工作区(EPA)

  6. 静电防护规则 • 进入EPA静电防护规则 • 所有的员工/参观者在进入厂区前必须穿好防静电工服,且扣好扣子. • 所有的员工/参观者/分包商在进入防静电工作区(EPA)前,必须穿好防静电工服/防静电鞋或戴上防静电鞋套.防静电工作区是由贴在地板上的黄/黑相间的标识带所围成的区域. • 在防静电工作区(EPA)外工作,但接触敏感元器件或半成品(手机或系统)的人也必须穿好防静电工服/防静电鞋或戴上防静电鞋套. • 如果参观者或分包商等需要进入防静电工作区(EPA) ,其接待人必须负责为其提供防静电鞋套.

  7. 静电防护守则 • EPA区域内的黄金守则 • 凡是EPA 区域内直接接触PCB或元器件的员工均许配戴合格的ESD 腕环/鞋/工服 • EPA 区域内要有良好的ESD 接地系统 • 在EPA内使用专业的有ESD防护的工具/设备/材料 • 不要将未经过检验的杂物(有可能是强静电体)带入EPA 工作区

  8. 静电检测设备 • 设备外形 1 2 3 4 5
