S9- 串并联电路

S9- 串并联电路. 判断下列电路的连接方式. 判断下列电路的连接方式. 练习. 1. 如图三个电路图，哪些是串联电路？. 哪些是并联电路？. 2. 如图，两灯泡属于并联接法的是（ ）. 3. 下列电路图中两灯属于串联的正确 电路是（　 ）. 4. 下列电路图中两灯属于并联的正确电 路是（　 ）. 5. 如图开关闭合时，哪些电路中的两 只电灯是串联接法？（ ）. 6. 如图所示的电路中，是串联的的电 路为（　 ） 。. 如图所示的电路中，开关 S 1 、 S 2 都闭合，只有一盏灯发光的电路图是. 在下列 4 个电路图中，正确的电路图是（ ）.

tamara-burgess
Download Presentation

S9- 串并联电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. S9-串并联电路

  2. 判断下列电路的连接方式

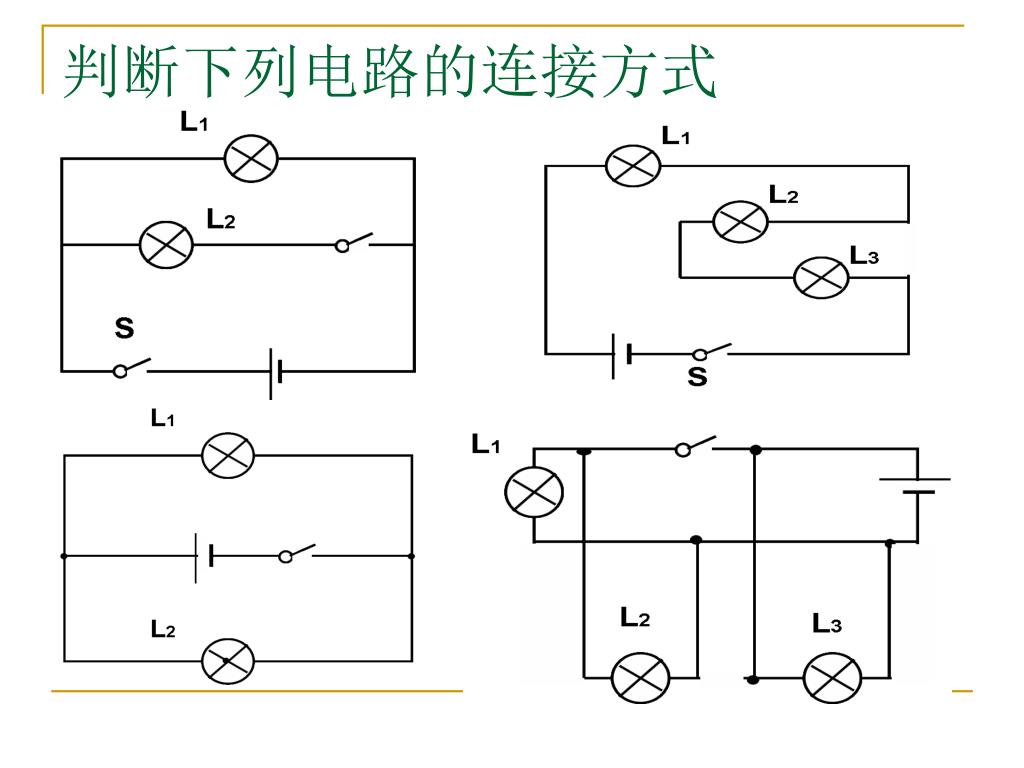

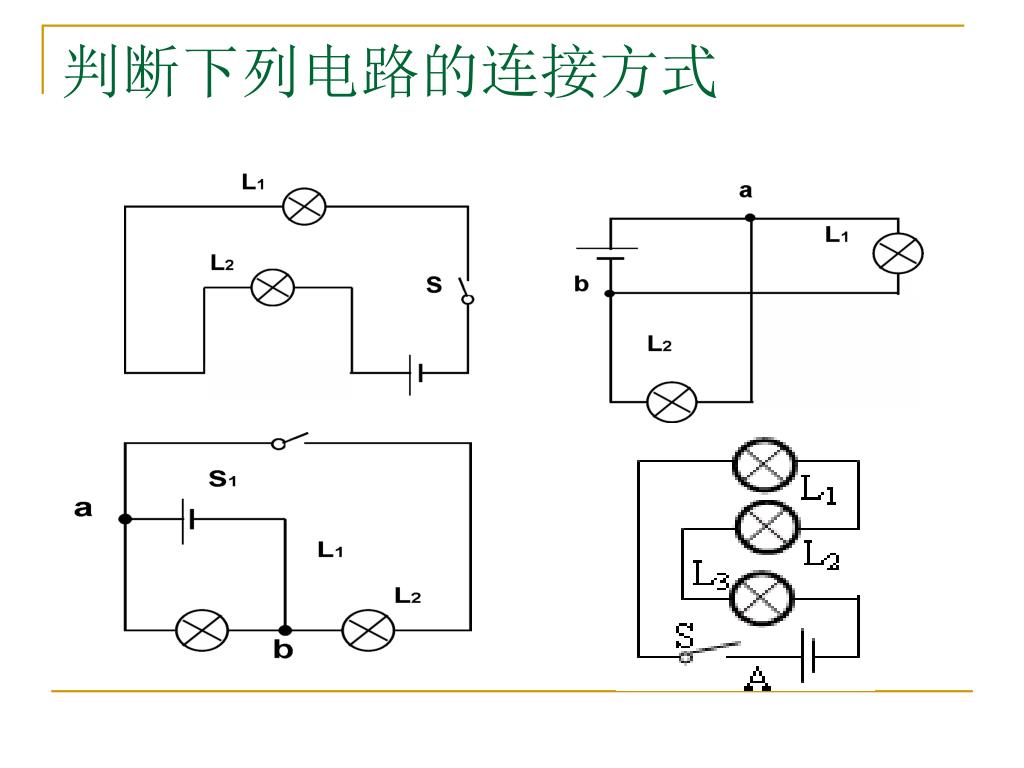

  3. 判断下列电路的连接方式

  4. 练习 1.如图三个电路图，哪些是串联电路？ 哪些是并联电路？

  5. 2.如图，两灯泡属于并联接法的是（ ）

  6. 3.下列电路图中两灯属于串联的正确 电路是（　 ） 4.下列电路图中两灯属于并联的正确电 路是（　 ）

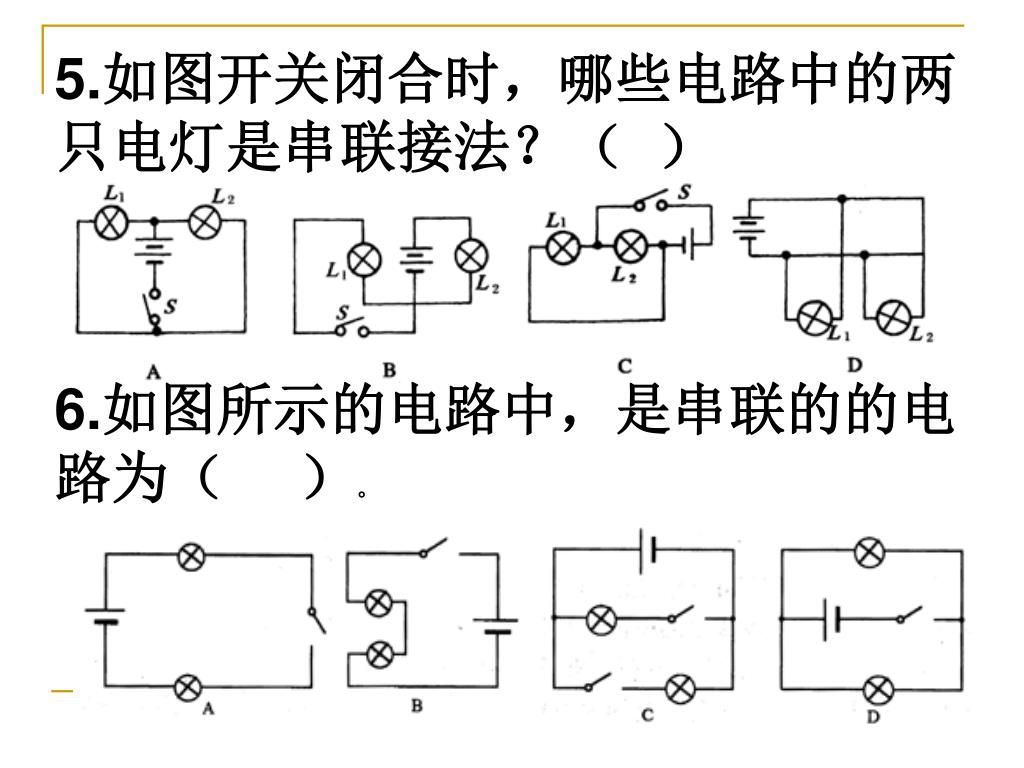

  7. 5.如图开关闭合时，哪些电路中的两 只电灯是串联接法？（ ） 6.如图所示的电路中，是串联的的电 路为（　 ）。

  8. 如图所示的电路中，开关 S1、S2都闭合，只有一盏灯发光的电路图是 • 在下列4个电路图中，正确的电路图是（ ）

  9. 判断开关断开、闭合造成电路的连接方式的变化判断开关断开、闭合造成电路的连接方式的变化 （1）要使L1、L2串联，应闭合开关,断开开关。 （2） 要使L1、L2并联，应闭合开关,断开。 （3）若闭合开关S1、S3，断开S2，则灯亮 （4）若闭合开关S1、S2，则会发生。
