SooNet －速网 互联网流量优化 & 内容聚合加速 综合解决方案

1. SooNet－速网互联网流量优化&内容聚合加速综合解决方案SooNet－速网互联网流量优化&内容聚合加速综合解决方案

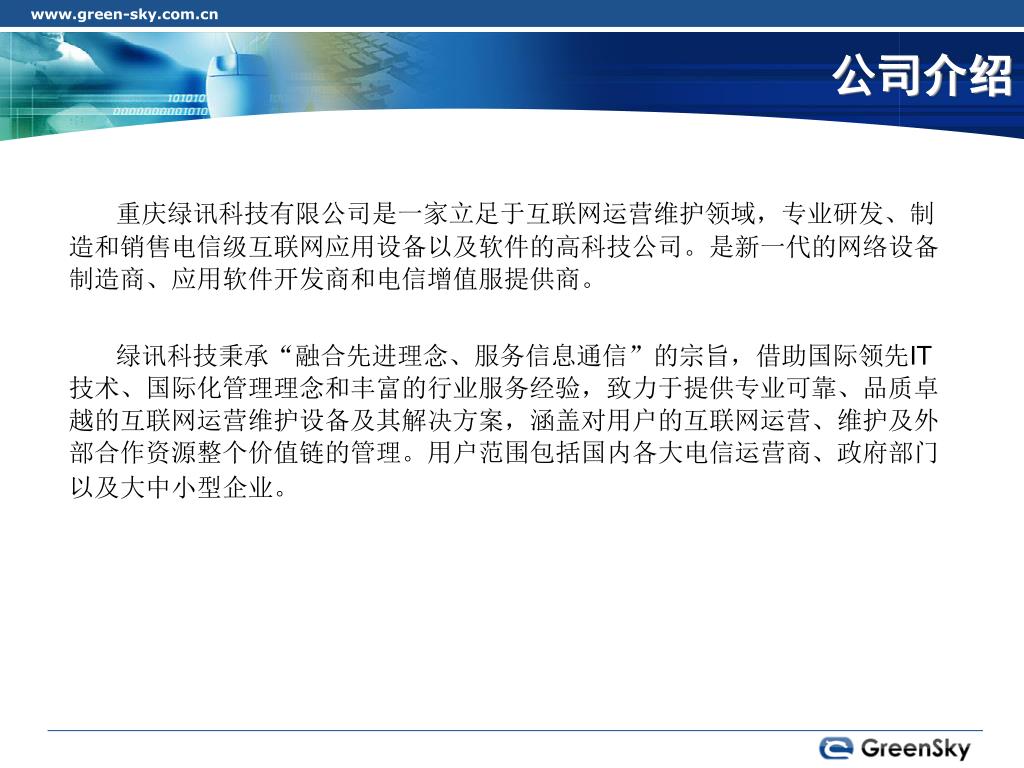

2. 公司介绍 重庆绿讯科技有限公司是一家立足于互联网运营维护领域，专业研发、制造和销售电信级互联网应用设备以及软件的高科技公司。是新一代的网络设备制造商、应用软件开发商和电信增值服提供商。 绿讯科技秉承“融合先进理念、服务信息通信”的宗旨，借助国际领先IT技术、国际化管理理念和丰富的行业服务经验，致力于提供专业可靠、品质卓越的互联网运营维护设备及其解决方案，涵盖对用户的互联网运营、维护及外部合作资源整个价值链的管理。用户范围包括国内各大电信运营商、政府部门以及大中小型企业。 1. Introduction 2. Strategy 3. Challenges Forward

3. 客户市场分布

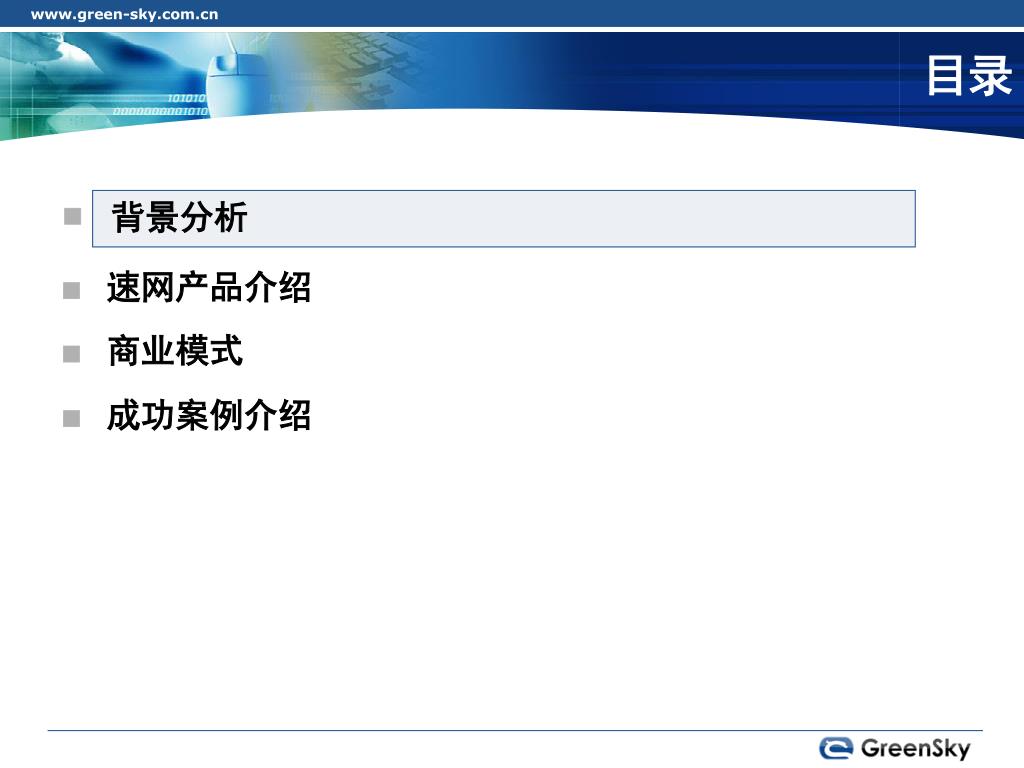

4. 目录 ■ 背景分析 ■ 速网产品介绍 ■ 商业模式 ■ 成功案例介绍

5. 背景分析 互联网流量变化趋势 数据来源：6月,2009, Cisco VNI • 视频流量和P2P下载、分享类流量将占到79%。 • P2P流量将达到将近6000 P/月，年增长率为25%。1P＝1,000T。 • 视频类流量将近10,000P/月，年增长率超过60%。 • 网络流量各部分所占比例变化趋势 • P2P流量&P2P耗费的带宽增长趋势 • 视频流量（通过电视/PC观看）的增长趋势

6. 背景分析 互联网和网络视频市场发展迅速 ■ 2008年中国网络视频用户达2. 2亿，约占 网民总数的65%（来自第23次中国互联网 络发展状况统计报告） ■ 上网欣赏音频、视频已经超越浏览新闻，成 为仅次于搜索的第二大网络需求 ● Youtube、土豆等UGC ● PPLive、PPStream等P2P流媒体 ● BT、迅雷等下载 ● CCTV.com、上文广、凤凰卫视、人 民网等电视台主流媒体 ● 激动网、九州在线、21cn等视频门户 ● 其他企业门户视频 ● 视频多媒体通信 ■2008年中国在线视频访问量2.5亿次/天 ■2008年中国网络下载量达到1.5亿次/天 ■ 互联网新媒体超越传统媒体 ● 据CR尼尔森统计，优酷日浏览量1亿 次，热播剧的收视率已经超过半数地 方电视台

7. 背景分析 全业务运营时代的竞争 收入增加 困难 困扰电信运营商发展的几个问题 • 高带宽产品消费需求不明显（4M以上ADSL） • 低带宽产品ARPU值低 • 互联网视频应用，用户体验差 • 互联网内容需要监管 • 内网视频服务吸引力差 • 内网视频服务内容成本高 现有产品 竞争力差 • 网络运维成本高 • 高峰时期，用户投诉多 • 用户维护成本高 运行维护 成本高

8. 背景分析 困扰我们的问题－详细分析（1） 收入增加困难 • 高带宽接入产品消费需求不明显： • 高带宽接入产品是提高ARPU值的主要手段 • 由于互联网瓶颈的存在，4M或更高带宽的ADSL无法明显改善用户的互联网应用体验，导致用户对带宽提升需求不迫切；需要一种在接入带宽提升后能够明显感知的应用来拉动需求； • 低带宽接入产品的ARPU值逐渐走低： • 宽带接入市场竞争激烈，难以提供差异化服务

9. 背景分析 困扰我们的问题－详细分析（2） 现有产品竞争力差 • 互联网视频应用，用户体验差： • 质量高的内容，用户下载/观看体验差 • 用户可以高效观看/下载的内容，内容质量差 • 无法满足宽带用户对高质量内容体验的追求 • 互联网内容需要监管： • 面对复杂的互联网环境和良莠不齐的网络内容，无法给用户提供健康绿色的访问环境 • 内网视频内容吸引力差： • 互联网的视频内容免费、海量，可以满足用户的个性化需求，吸引了绝大部分用户眼球 • 传统的类似互联星空的视频应用和互联网对比吸引力很差，受到巨大挑战 • 内网视频运营成本居高不下： • 运营商需要向内容提高商支付内容费用，导致运营成本增加

10. 背景分析 困扰我们的问题－详细分析（3） 运行维护成本高 • 网络运维成本高主要原因： • 互联网出口带宽被P2P/视频分享流量大量占用，达到60%-70%以上 • 为保证用户体验，需要大量扩容出口链路/骨干链路 • 运维成本激增的同时，并没有产生有效的价值 • 用户投诉多的主要原因是： • 上网高峰时期，网速慢，用户体验差，尤其是互联网视频应用 • 用户的接入带宽利用率不高，很少达到2M/4M接入带宽速率 • 用户运维成本主要原因是： • 全业务运营导致竞争激烈，用户转网成本低 • 用户需求不断提高，难以有效满足

11. 背景分析 出口带宽优化 谁能解决这些困扰宽带运营的问题？ 提高竞争力，解决用户和收入增长乏力、老用户流失严重问题 解决内容成本和吸引力问题 本地搜索加速 降低出口网络带宽成本，提高QoS 内容缓存、加速 聚合互联网内容 PPCache SooNet 网速慢、发展高ARPU值新用户困难 速网－－为运营商带来完整的解决方案!

12. 目录 ■ 背景分析 速网产品介绍 ■ ■ 商业模式 ■ 成功案例介绍

13. 速网产品介绍 SooNet－什么是速网解决方案？ ■是基于缓存技术的互联网内容聚合和加速解决方案； ■利用P2P缓存系统改善和提升宽带用户访问互联网内容的体验，增加运 营商宽带接入产品的竞争力和ARPU值，降低网络运维成本，提升网络速度 解决的问题 速网的服务

14. 速网产品介绍 SooNet－速网系统层次结构 边下边看 服务 应用门户 社区/论坛 （可选） 其他辅助 （可选） 缓存加速 提示 本地搜索 工具 应用支撑 用户行为 分析 内容编辑 过滤审核 内容解析 缓存平台 本地缓存 服务 缓存内容 管理 流量分析 控制 区分加速 服务

15. PPS CAS/PPM PPC/LBE 海量内容缓存池 Internet 速网产品介绍 PPCache缓存平台功能介绍 • 应用协议分析 • 流量旁路控制 • 流量重定向 • 支持BT、eMule、迅雷和Web 在线视频缓存 • 支持流量负载均衡和在线扩展 • 内网交换优先 个人宽带用户 □利用流控和缓存相结合的方式帮助电信运营商优化骨干网络流量，改善各 类用户体验 □缓存系统支持BT、迅雷、电驴、HTTP、在线视频等多种协议的流量缓存和 控制 • 内容解析、热点排名 • 内容审计监看 • 不良信息阻断

16. 内容分析 • 构建内容服务目录 • 内容编辑 • 高品质内容推荐 • 用户行为分析 • 用户消费行为统计 • 过滤审核 • 清除网络不良内容 速网产品介绍 SooNet-应用支撑平台功能介绍 内容审核人员 CP内容 正常互联网内容 有害和非法内容

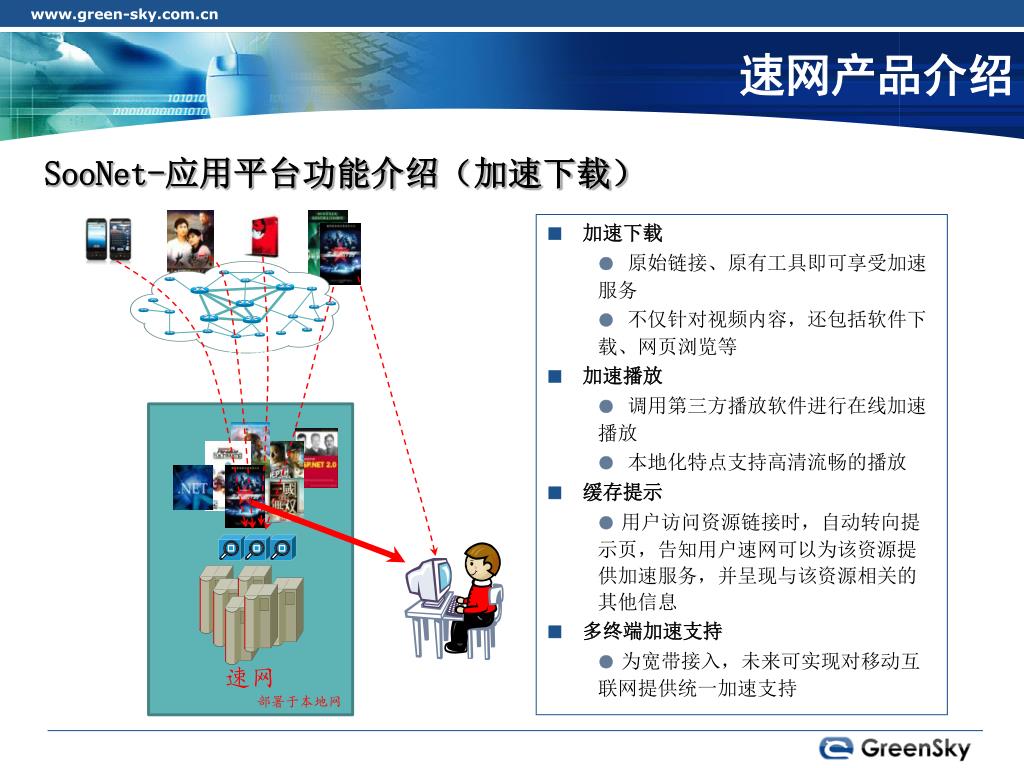

17. 速网产品介绍 SooNet-应用平台功能介绍（加速下载） • ■加速下载 • ●原始链接、原有工具即可享受加速服务 • ●不仅针对视频内容，还包括软件下载、网页浏览等 • ■加速播放 • ●调用第三方播放软件进行在线加速播放 • ●本地化特点支持高清流畅的播放 • ■缓存提示 • ●用户访问资源链接时，自动转向提示页，告知用户速网可以为该资源提供加速服务，并呈现与该资源相关的其他信息 • ■多终端加速支持 • ●为宽带接入，未来可实现对移动互联网提供统一加速支持 速网 部署于本地网 外部互联网

18. 速网产品介绍 SooNet-应用平台功能介绍（本地搜索） 为用户提供在所有缓存资源及互联网内的有效搜索，并呈现出相应的搜索排行。

19. 速网产品介绍 SooNet-应用平台功能介绍（加速提示） 点击即进入相关的社区网站，可方便地浏览最新最热的互联网资源信息。 点击进入播放窗口 内容加速状态提示 显示资源状态与相关信息 直接点击可实现下载加速

20. 速网产品介绍 SooNet-应用平台功能介绍（边下边看） ■支持已缓存内容的在线播放 ■可定制的播放器 ■也可支持第三方的播放器（QVOD等) ■支持基于Flash技术的在线影视网站 ■不影响用户习惯 ■保障用户的在线点播 ■部分内容可支持比原网站更佳的效果 ■支持在现有网站中的速网提示

21. 速网产品介绍 速网功能介绍－其他服务 ■ 主动服务 ●PC在线播放 ● 我的收藏 ● 帮我缓存 ● 高清影院 ■ 绿色上网 ● 通过对互联网资源的整理，系统建设了资源发布点的白名单与黑名单 ● 人工审核团队对自动审核结果进行二次审核 ● 可以做到将某个内容完全屏蔽 ● 将某个内容优先引导至版权内容 ■ 方便的用户认证和登录 ● 采用与宽带帐号绑定的用户认证，用户开通、使用“我的宽带工具包”更加便利，服务的工具特性更加明显 ● 用户可“一键订购”本服务包，订购用户的服务功能自动激活

22. 海量互联网内容 1 用户发起下载请求 重定向设备 运营商网络 用户下载同时， 缓存池缓存一份 2 各类终端用户 • 占据更少出口带宽 • 用户下载时间更短 PPCache内容缓存池/自有内容源 速网产品介绍 SooNet－PPCache缓存部分工作流程 √增加缓存池，依靠网内用户的请求快速完成网络资源积累； √增加缓存池，提高用户体验，减少网间流量结算费用； √缓存池可以缓存流量：HTTP/P2SP下载、WEB视频、BT、电驴、迅雷 、PPLive，占出口P2P流量85%以上； Internet

23. 1 3 2 用户请求被重定向弹出：使用速网/常规下载 用户访问搜索门户 用户常规下载访问 支持QVOD等第三方客户端，在线流畅观看 或高速下载 速网产品介绍 SooNet－内容聚合加速部分流程介绍 速网缓存系统 命中率超过80% 业务表现 业务支撑 QoS保证的网络级服务提供良好用户体验 营帐系统管理套餐用户上线时识别 缓存资源直接提供点播 为用户提供已过滤敏感内容的友好的搜索服务 缓存的内容列 表和热度信息 统一搜索引擎：内容审核、热点排名 radius接口 为不同套餐的用户提供不同等级的体验

24. 速网产品介绍 SooNet－加速提示用户体验流程 触发： 当用户上网点击任意网站的资源进行下载，即可触发速网的加速服务提示页。 提示： 在弹出的服务提示页中，用户可以获悉到速网可以为该资源提供加速服务，可选择下载或是播放功能。 体验： （下载）不改变使用习惯，利用各种加速工具可明显感受加速效果； （播放）支持对视频文件的即时播放。

25. 速网产品介绍 SooNet－速网典型部署方式 门户 搜索 审核 编辑 典型部署：1条10G POS链路， 覆盖10万用户

26. 速网产品介绍 SooNet－PPCache缓存产品系列 PPCache8000 PPCache6000 • 支持10GPOS/10GE • 单台监控10G流量 • 用于运营商省干链路 PPCache4000 • 支持2.5GPOS端口 • 单台监控6G流量 • 应用于地市级移动运营商 • 支持GE端口 • 单台监控2G流量 • 应用于地市级移 动运营商

27. 速网产品介绍 速网的特点

28. 速网产品介绍 速网与现有方案比较

29. 目录 ■ 背景分析 ■ 速网产品介绍 商业模式 ■ ■ 成功案例介绍

30. 商业模式 速网合作模式 ■ 销售模式 ●速网系统一次性销售给运营商 ●绿讯科技负责内容审核、管理及运营支撑 ●运营商负责业务宣传和拓展 ■ 分成模式 ●绿讯科技投入速网系统软件 ●运营商投入服务器 ●绿讯科技负责内容审核、管理及运营支撑 ●运营商负责业务宣传和拓展 ●双方分享速网运营产生的收入

31. 商业模式 速网服务模式 ■基础服务 ●服务对象：速网部署范围内所覆盖的所有用户 ●服务内容：视频搜索、下载加速、在线点播等功能 ●实现方式：向所覆盖的全体用户开放 ■增值服务 ●捆绑式：将增值服务功能捆绑到运营商的各项产品或套餐中，（如电信 的E8、E9，天翼或高带宽等），更好地促进运营商的产品销售从而提 升ARPU值 ●订购式：即将增值服务的全部或部分功能作为独立的增值产品或电信套 餐产品的可选包，由用户自行订购

32. 商业模式 产品运营－绿讯科技承担的工作 ■内容审核 ●过滤色情及反动内容 ●完善内容信息 ●分辨内容质量 ●完善搜索排序 ■搜索门户二次开发 ●运营商如果对搜索门户有其他需求，或需要进行相关的美化、重新设计，东方网信可以为此提供相应的美化、设计、及功能代码编写等二次开发服务 ■用户管理接口开发 ●和运营商的用户管理系统接口实现区分服务 ■计费接口开发 ●可以实现与运营商的计费接口进行对接，实现速网业务的费用收取，完全体现在运营商的宽带计费体系内。支持工单方式、接口方式、代收费等方式

33. 商业模式 用户接口和计费功能的实现 ■用户身份的认证 ●提供查询接口，速网服务器提交用户IP，接口返回用户帐号信息 ●由速网的重定向服务器进行PPPOE协议侦听，维护实时的IP地址与宽带帐 号对应表 ■计费 ●流程一 √用户到局方营业厅申请开通业务 √由局方发送工单，速网系统开通后，返回竣工单。 √计费开始，局方代收费 √用户申请取消业务则代收费结束 ●流程二 √用户到速网网站自主激活业务 √速网系统根据宽带帐号开始计费 √计费信息发送局方进行代收费 √用户取消业务后计费结束

34. 商业模式 产品运营－运营商承担的工作 ■业务模式规划及套餐设计（绿讯科技协助） ■市场宣传与业务拓展 ■代收费

35. 目录 ■ 背景分析 ■ 速网产品介绍 ■ 商业模式 成功案例介绍 ■

36. 成功案例介绍 成都联通－系统部署 √采用10台PPS6000，监控8条2.5G POS链路,覆盖20万用户 √配置20台缓存设备，提供BT和迅雷,HTTP以及web视频内容的缓存加 速功能

37. 1.BWPPS6000可以准确分析出口 流量,流量识别率达到90% 2. 通过出口流量分析，PPCache系 统可以有效缓解出口流量压力 成功案例介绍 成都联通－流量分析

38. 成功案例介绍 成都联通－系统分析 ■吞吐量分析： 峰值期间向内网用户提供2.25Gbps流量；代理用户向外网获取589Mbps ■命中率分析： ⑴平均命中率：77.15％ ⑵峰值命中率：84.37％

39. 成功案例介绍 成都联通 -用户BT下载体验 ■部署前，用户下载体验29.8KBps ■部署后，用户从PPC下载，用户体验是1562KBps

40. 成功案例介绍 成都联通－用户eM下载体验 ■部署前，用户下载体验 60.47KBps ■部署后，用户从PPC下载，用户 体验是326.4KBps

41. 成功案例介绍 成都联通－用户HTTP视频体验

42. 成功案例介绍 成都联通－用户HTTP视频体验

43. 成功案例介绍 成都联通－用户迅雷看看体验

44. 成功案例介绍 成都联通－用户迅雷看看体验

45. 成功案例介绍 重庆联通－系统结构 配置了4套PPS4000（监控16G出口流量中的P2P业务请求），3套PPS8000(监控24G出口流量)，2台3750交换机，28套PPC（12套BT缓存服务器，4套eMule缓存服务器，12台迅雷P2SP下载及HTTP分享缓存服务器），2套LBE、1套PPM。

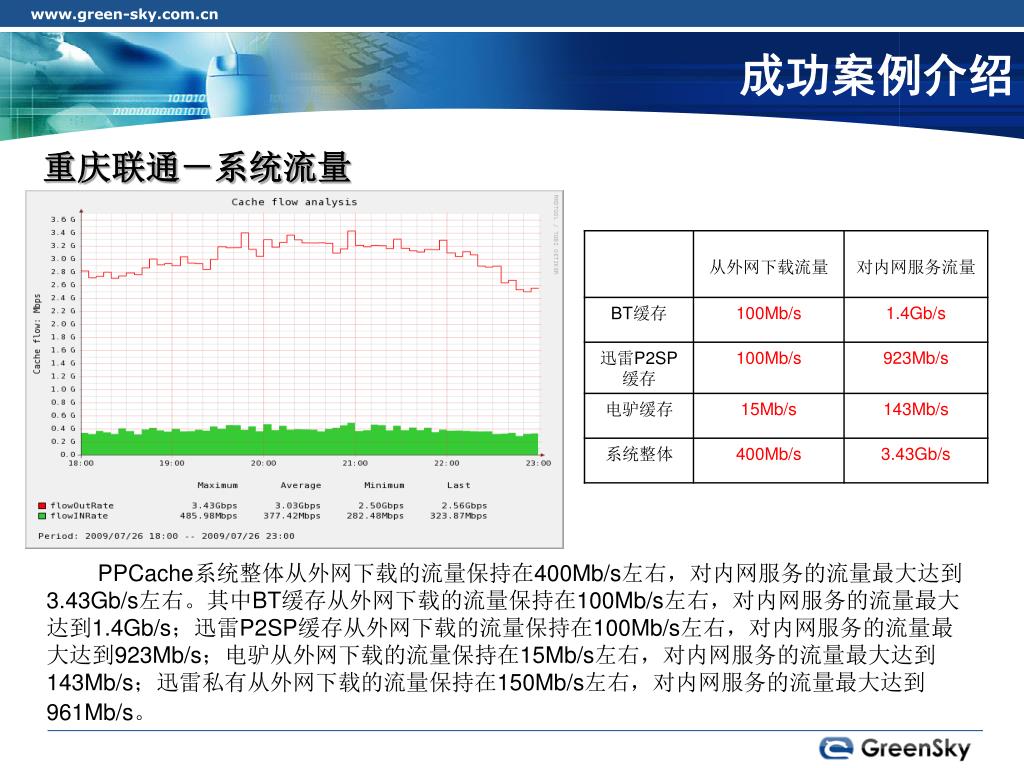

46. 成功案例介绍 重庆联通－系统流量 PPCache系统整体从外网下载的流量保持在400Mb/s左右，对内网服务的流量最大达到3.43Gb/s左右。其中BT缓存从外网下载的流量保持在100Mb/s左右，对内网服务的流量最大达到1.4Gb/s；迅雷P2SP缓存从外网下载的流量保持在100Mb/s左右，对内网服务的流量最大达到923Mb/s；电驴从外网下载的流量保持在15Mb/s左右，对内网服务的流量最大达到143Mb/s；迅雷私有从外网下载的流量保持在150Mb/s左右，对内网服务的流量最大达到961Mb/s。

47. 成功案例介绍 重庆联通－加速服务 • ■加速下载 • ●原始链接、原有工具即可享受加速服务 • ●不仅针对视频内容，还包括软件下载、网页浏览等 • ■ 加速播放 • ●调用第三方播放软件进行在线加速 • 播 • ●本地化特点支持高清流畅的播放 • ■缓存提示 • ●用户访问资源链接时，自动转向提示页，告知用户速网可以为该资源提供加速服务，并呈现与该资源相关的其他信息 • ■多终端加速支持 • ●为宽带接入，未来可实现对移动互联 网提供统一加速支持 速网 部署于本地网 外部互联网

48. 成功案例介绍 重庆联通－ BT下载用户体验对比 关闭PPCache系统，用户直接从外网下载，下载速度为139KB/s 开启PPCache系统，用户通过缓存系统下载数据，下载速度为706KB/s 由上可知，部署PPCache系统后，用户BT下载体验由139KB/s提升至706KB/s,提升约5倍。

49. 成功案例介绍 重庆联通－迅雷P2SP下载用户体验对比 关闭PPCache系统，用户直接从外网下载，下载速度为392KB/s 开启PPCache系统，用户通过缓存系统下载数据，下载速度为1.04MB/s 由上可知，部署PPCache系统后，用户迅雷P2SP下载体验由392KB/s提升至1.04MB/s,提升约2.7倍。

50. 成功案例介绍 重庆联通－电驴下载用户体验对比 关闭PPCache系统，用户直接从外网下载，下载速度为53KB/s 开启PPCache系统，用户通过缓存系统下载数据，下载速度为683.68KB/s 由上可知，部署PPCache系统后，用户电驴下载体验由53KB/s提升至683.68KB/s,提升约12.8倍。
