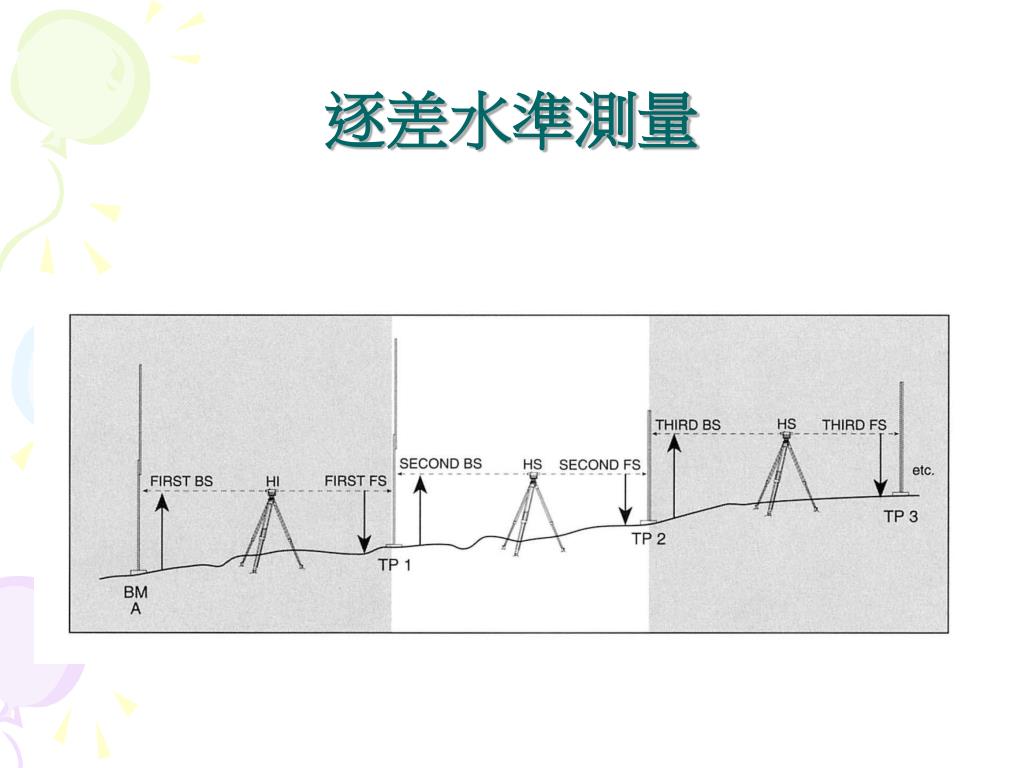

  1. 逐差水準測量

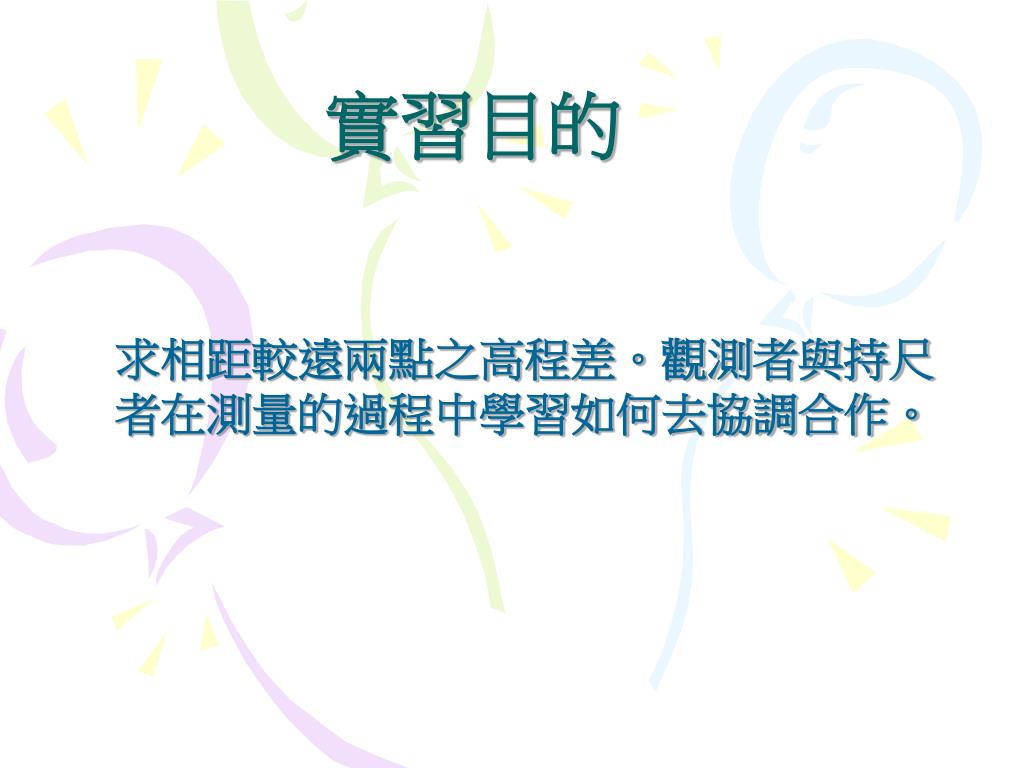

  2. 實習目的 求相距較遠兩點之高程差。觀測者與持尺者在測量的過程中學習如何去協調合作。

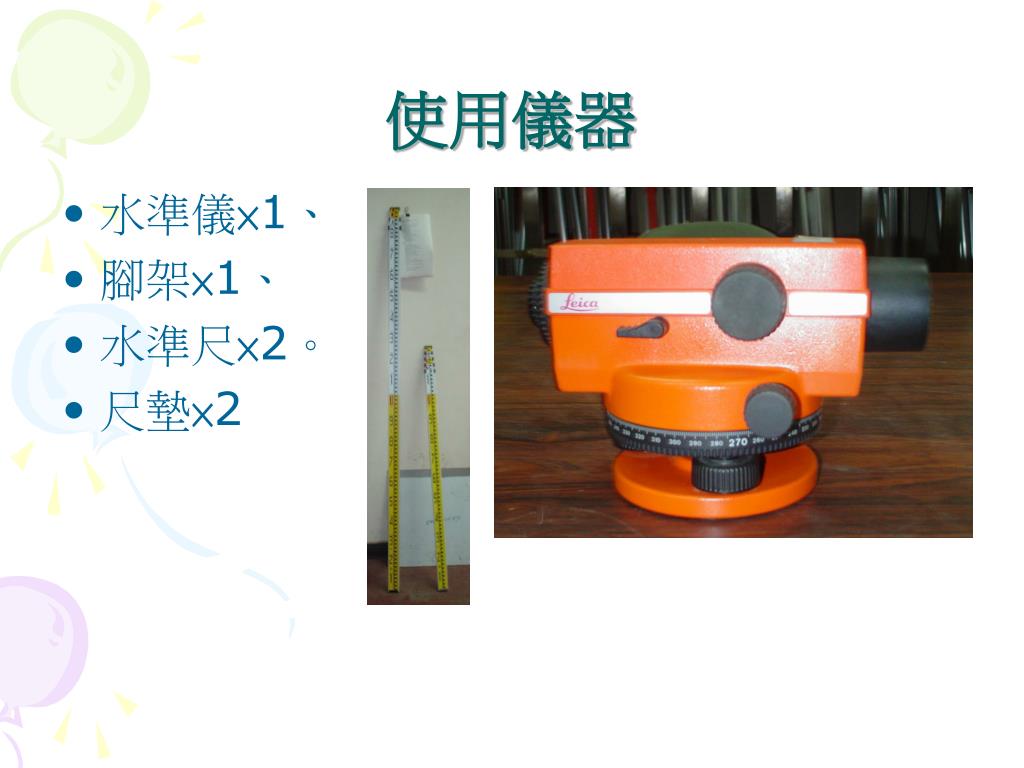

  3. 使用儀器 • 水準儀×1、 • 腳架×1、 • 水準尺×2。 • 尺墊×2

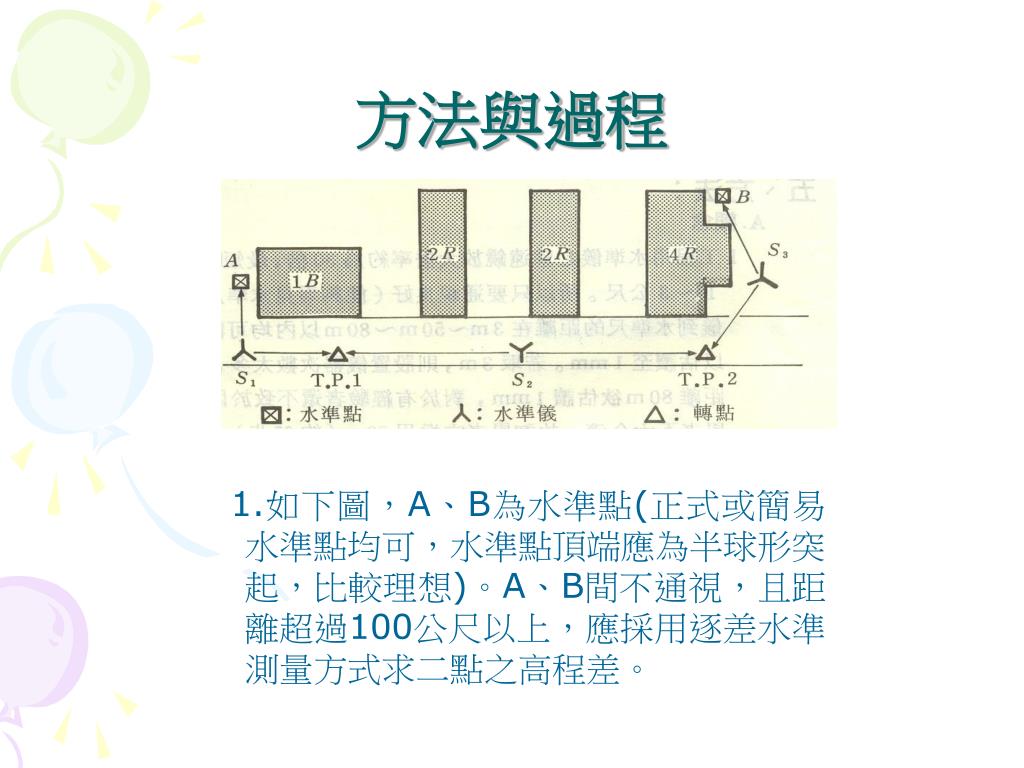

  4. 方法與過程 1.如下圖，A、B為水準點(正式或簡易水準點均可，水準點頂端應為半球形突起，比較理想)。A、B間不通視，且距離超過100公尺以上，應採用逐差水準測量方式求二點之高程差。

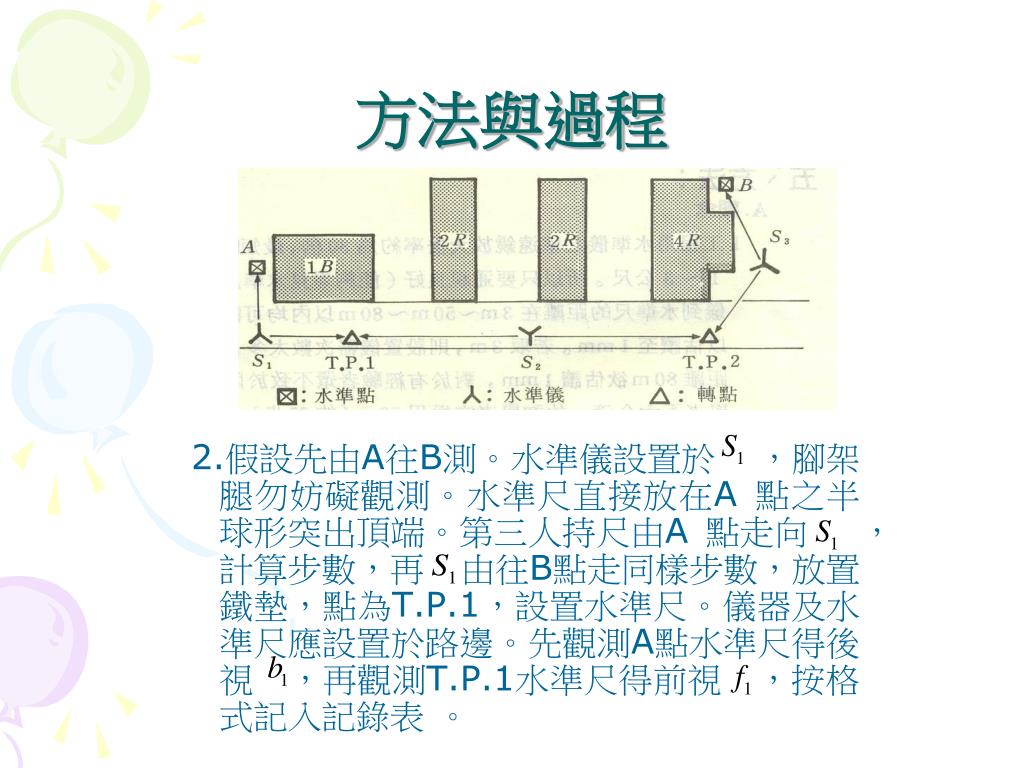

  5. 方法與過程 2.假設先由A往B測。水準儀設置於 ，腳架腿勿妨礙觀測。水準尺直接放在A 點之半球形突出頂端。第三人持尺由A 點走向 ，計算步數，再 由往B點走同樣步數，放置鐵墊，點為T.P.1，設置水準尺。儀器及水準尺應設置於路邊。先觀測A點水準尺得後視 ，再觀測T.P.1水準尺得前視 ，按格式記入記錄表 。

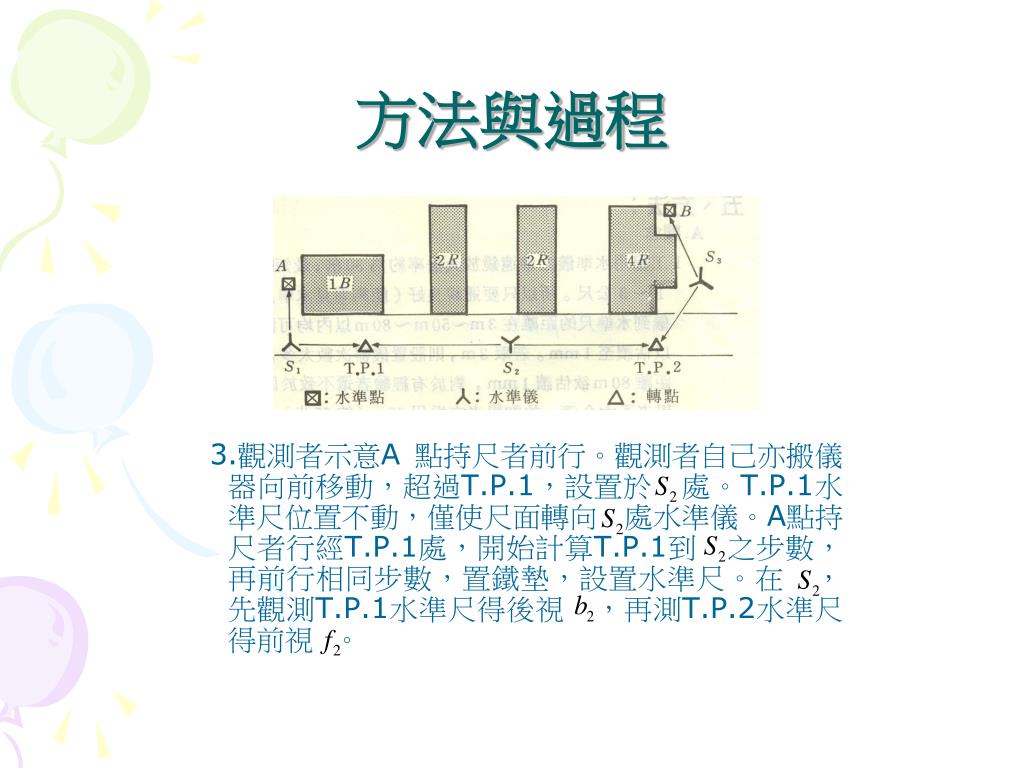

  6. 方法與過程 3.觀測者示意A 點持尺者前行。觀測者自己亦搬儀器向前移動，超過T.P.1，設置於 處。T.P.1水準尺位置不動，僅使尺面轉向 處水準儀。A點持尺者行經T.P.1處，開始計算T.P.1到 之步數，再前行相同步數，置鐵墊，設置水準尺。在 ，先觀測T.P.1水準尺得後視 ，再測T.P.2水準尺得前視 。

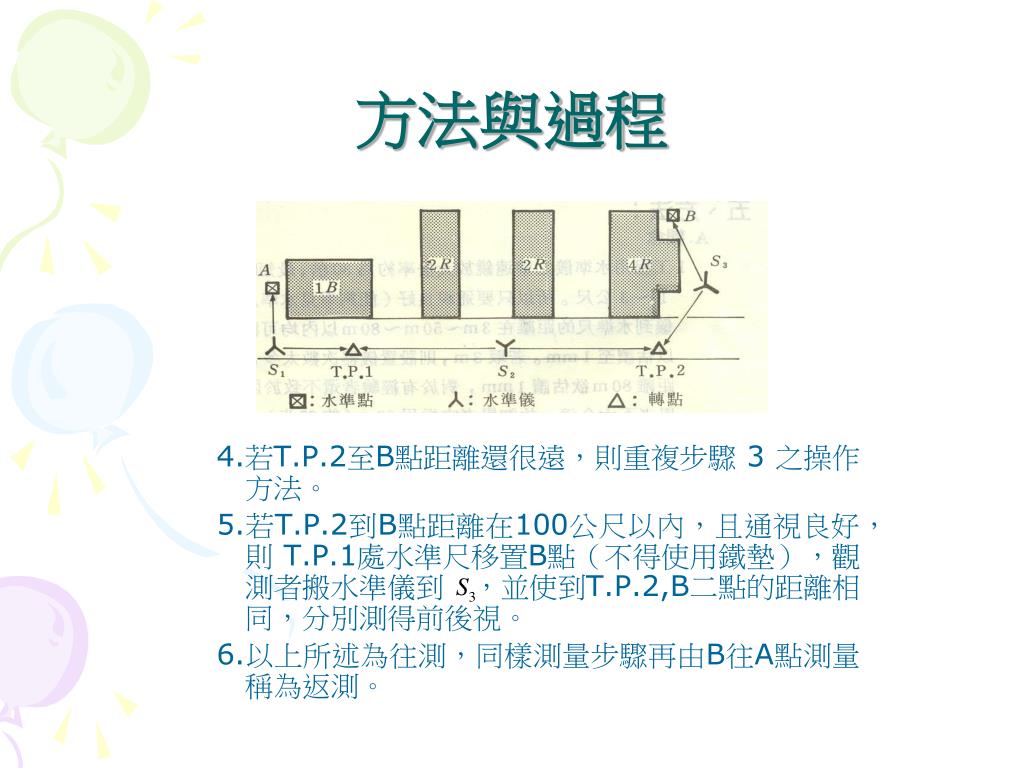

  7. 方法與過程 4.若T.P.2至B點距離還很遠，則重複步驟 3 之操作方法。 5.若T.P.2到B點距離在100公尺以內，且通視良好，則 T.P.1處水準尺移置B點（不得使用鐵墊），觀測者搬水準儀到 ，並使到T.P.2,B二點的距離相同，分別測得前後視。 6.以上所述為往測，同樣測量步驟再由B往A點測量稱為返測。

  8. 水準測量平差計算 水準測量時，安置儀器觀測前後視一次，即會產生一次誤差，水準路線愈長，安置儀器及觀測次數愈多，測量誤差隨之增加。全線測量誤差倘未超過誤差界限，一般採用簡易平差法予以分配。 a. 按距離比例平差之改正值計算式 Ci： 第 i點之改正值 li：自起點至第 i點之累積長度 L：水準路線之總長度 w：水準測量之誤差值

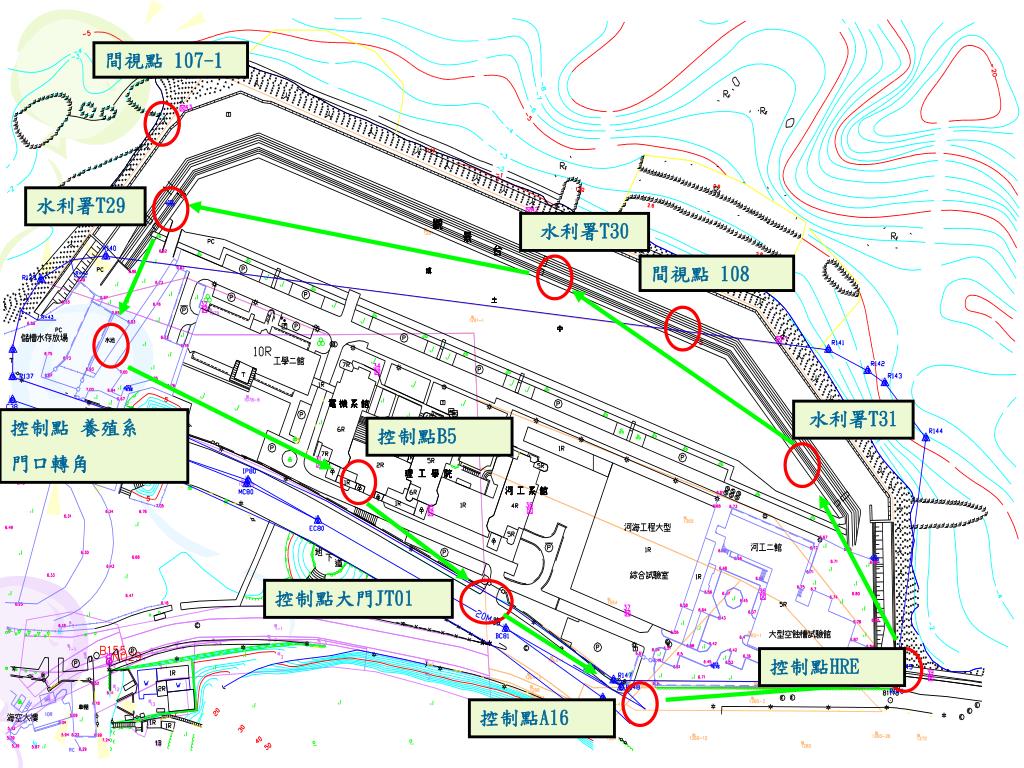

  9. 間視點 107-1 水利署T29 水利署T30 間視點 108 水利署T31 控制點 養殖系 門口轉角 控制點B5 控制點大門JT01 控制點HRE 控制點A16
