中职职业技能大赛培训

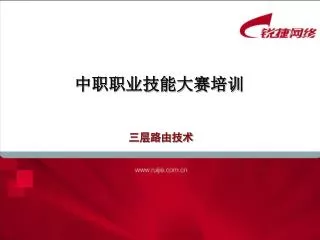

1. 中职职业技能大赛培训 三层路由技术

2. 本章内容 • VRRP协议 • RIP路由协议 • OSPF路由协议 • 路由重分发 • 三层交换实现路由功能

3. 课程议题 VRRP协议

4. 什么是VRRP • 什么是VRRP？ • VRRP(Virtual Router Redundancy Protocol)：虚拟路由冗余协议是用于实现路由器冗余的协议，最新协议在RFC3768中定义。 • VRRP的定义 • 在该协议中，对共享多存取访问介质（如以太网）上终端IP设备的默认网关(Default Gateway)进行冗余备份，从而在其中一台路由设备宕机时，备份路由设备及时接管转发工作，向用户提供透明的切换，提高了网络服务质量。

5. VRRP术语 • VRRP路由器 • 是指运行VRRP的路由器，是物理实体。 • 虚拟路由器 • 是指VRRP协议创建的，是逻辑概念。 • 主控路由器和备份路由器 • 一个VRRP组中有且只有一台处于主控角色的路由器，可以有一个或者多个处于备份角色的路由器。 • VRRP协议使用选择策略从路由器组中选出一台作为主控，负责ARP响应和转发IP数据包，组中的其它路由器作为备份的角色处于待命状态。

6. VRRP术语

7. VRRP组 • VRRP控制报文只有一种：VRRP通告（advertisement)。它使用IP多播数据包进行封装，组地址为224.0.0.18，发布范围只限于同一局域网内。IP协议号为112；IP包的TTL值必须为255。

8. VRRP状态 • 组成虚拟路由器的路由器会有三种状态 • Initialize • Master • Backup

9. VRRP选举 • VRRP的路由器都会发送和接收VRRP通告消息 • VRRP优先级 • 接口的IP地址

10. VRRP配置命令 Switch(config-if)# vrrpgrou- number ipIP-addresssecondary • 配置VRRP组 • 命令参数如下表

11. VRRP基本配置示例

12. VRRP基本配置示例（续） • 使用命令show vrrp brief 来查看VRRP组的状态

13. 调整VRRP优先级 Switch(config-if)# vrrpgroup-numberprioritypriority-value • 配置VRRP组优先级 • 其中参数Priority-value的取值范围为0～254，0是系统保留给ADVERTISEMENT报文专，255是保留给IP 地址拥有者只有当VRRP路由器的IP地址和虚拟路由器的接口相同时，则其优先级为255。

14. VRRP监控与维护 Switch# debug vrrp all • 打开VRRP出错提示、VRRP事件、VRRP报文、以及状态提示开关。 Switch# show vrrp • 显示VRRP的概况或细节 Switch# show vrrp interface • 显示指定接口上的VRRP组情况

15. 课程议题 RIP协议

16. 路由信息协议-RIP • RIP协议概述 • RIP（RoutingInformationProtocols，路由信息协议），是应用较早、使用较普遍的内部网关协议(Interior Gateway Protocol,简称IGP)，适用于小型同类网络，是典型的距离矢量(distance-vector)协议 • RIP是基于UDP，端口520的应用层协议

17. RIP路由协议的版本 • RIPv1 • 有类路由协议，不支持VLSM • 以广播的形式发送更新报文 • 不支持认证 • RIPv2 • 无类路由协议，支持VLSM • 以组播的形式发送更新报文 • 支持明文和MD5的认证

18. 配置RIP协议 • 配置步骤 1、开启RIP路由协议进程 • Router(config)#router rip 2、申请本路由器参与RIP协议的直连网段信息 • Router(config-router)#network 192.168.1.0 3、指定RIP协议的版本2(默认是version1) • Router(config-router)#version 2 4、在RIPv2版本中关闭自动汇总 • Router(config-router)#no auto-summary

19. 查看RIP配置信息 • 验证 RIP的配置 • Router#show ip protocols • 显示路由表的信息 • Router#show ip route • 清除 IP路由表的信息 • Router#clear ip route • 在控制台显示 RIP的工作状态 • Router#debug ip rip

20. 配置示例

21. 课程议题 OSPF路由协议

22. OSPF协议简介 • OSPF路由协议： • 开放式最短路径优先协议(Open Shortest Path First )，是由IETF开发的路由选择协议 • OSPF路由协议是一个链路状态协议，其使用最短路径优先算法（SPF）计算路由。同时，它是一个开发的协议 • 目前共有三个版本： • OSPFv1 测试版本，仅在实验平台使用 • OSPFv2 发行版本，目前使用的都是这个版本 • OSPFv3 测试版本，提供对IPv6的路由支持

23. OSPF协议 • OSPF协议的特点： • 可适应大规模网络 • 路由变化收敛速度快 • 无路由自环 • 支持变长子网掩码VLSM • 支持等值路由 • 支持区域划分 • 提供路由分级管理 • 支持验证 • 支持以组播地址发送协议报文

24. OSPF基本配置 Router(config)# router ospf process-id • 创建OSPF路由进程 Router(config-router)# network network wildcard area area-id • 定义接口所属区域

25. 配置OSPF接口参数 Router(config-if)# ip ospf cost cost • 指定该接口的花费 Router(config-if)# ip ospf retransmit-interval seconds • 定义OSPF链路状态通告重传时间间隔 Router(config-if)# ip ospf transmit-delay seconds • 设置OSPF发送一个更新报文的时间

26. 配置OSPF接口参数（续） Router(config-if)# ip ospf priority priority • 设置OSPF优先值，用于确定指定路由器 Router(config-if)# ip ospf hello-interval seconds • 设置发送hello报文时间间隔 Router(config-if)# ip ospf dead-interval seconds • 设置无效时间间隔，在该时间内如果没接收到邻居的hello报文，则宣告邻居无效

27. 配置Router ID Router(config)# interface loopback number • 创建环回接口 Router(config-if)# ip address address mask • 配置IP地址 Router(config-router)# router-id ip-address • 指定Router ID

28. 单区域配置示例

29. 多区域配置示例

30. 课程议题 路由重发布

31. 路由重发布的作用 • 路由重分发是指连接到不同路由选择域的边界路由器，在不同路由选择域（自主系统）之间交换和通告路由选择信息的能力。

32. RIP协议的redistribute命令 • redistributeprotocol [ metricmetric-value] [ match internal | external nssa-external type] [route-mapmap-tag]

33. OSPF协议的redistribute命令 • redistributeprotocol [ metricmetric-value ] [ metric-type {1|2} ] [ tag tag-value ] [ route-mapmap-tag ]

34. 重分发直连路由、静态路由和默认路由 • redistribute connected[ metric metric-value ] • redistribute connected［ subnets ］ [ metricmetric-value ] [ metric-type { 1 | 2 } ] [ tagtag-value ] [ route-mapmap-tag ] • redistribute static[ metricmetric-value ] • redistribute static［ subnets ］ [ metricmetric-value ] [ metric-type { 1 | 2 } ] [ tagtag-value ] [ route-mapmap-tag ] • default-information originate [ route-maproute-map-name ] • default-information originate [ always ] [ metricmetric-value ] [ metric-type type-value ] [ route-mapmap-name ]

35. 重分发直连路由、静态路由和默认路由示例

36. 课程议题 三层交换机的路由配置

37. 三层交换的路由功能 • 三层交换机默认开启路由功能 • Switch(config)#ip routing (开启三层交换机路由功能) • 三层交换机配置路由接口的两种方法 • 开启三层交换机物理接口的路由功能 • Switch(config)#interface fastethernet 0/5 • Switch(config-if)#no switchport • Switch(config-if)#ip address 192.168.1.1 255.255.255.0 • Switch(config-if)#no shutdown • 关闭物理接口路由功能 • Switch(config-if)# switchport • 采用SVI方式（switch virtual interface） • Switch(config)#interface vlan 10 • Switch(config-if)#ip address 192.168.1.1.255 255.255.0 • Switch(config-if)#no shutdown

38. F0/10 F1/0 三层交换机和路由器相连的网络 • 方法一(SVI)： • Switch(config)#interface f0/10 • Switch(config-if)#switchport access vlan 10 • Switch(config-if)#exit • Switch(config)#interface vlan 10switch(config-if)#ip address 192.168.10.1 255.255.255.0 • Switch(config-if)#no shutdown

39. F0/10 F1/0 三层交换机和路由器相连的网络（续) • 方法二(路由接口)： • Switch(config)#interface f0/10 • Switch(config-if)#no switchport • Switch(config-if)#ip address 192.168.10.1 255.255.255.0 • Switch(config-if)#no shutdown

40. 三层交换机路由协议的配置 • 静态路由 • Switch(config)#ip route x.x.x.x x.x.x.x [x.x.x.x/interface] • RIP • Switch(config)#router rip • Switch(config-router)#network X.X.X.X • Switch(config-router)#version 2 • 注：三层交换机不支持no auto-summary • OSPF • Switch(config)#router ospf • Switch(config)#network X.X.X.X X.X.X.X area x

41. 查看三层交换机路由配置 • 查看路由接口信息 • Switch#show ip interface • 查看路由表 • Switch#show ip route • 查看动态路由协议 • Switch#show ip rip • Switch#show ip ospf

42. 课程回顾 • VRRP协议 • RIP路由协议 • OSPF路由协议 • 路由重分发 • 三层交换实现路由功能

43. Q&A
