  1. 典型零件加工工艺分析

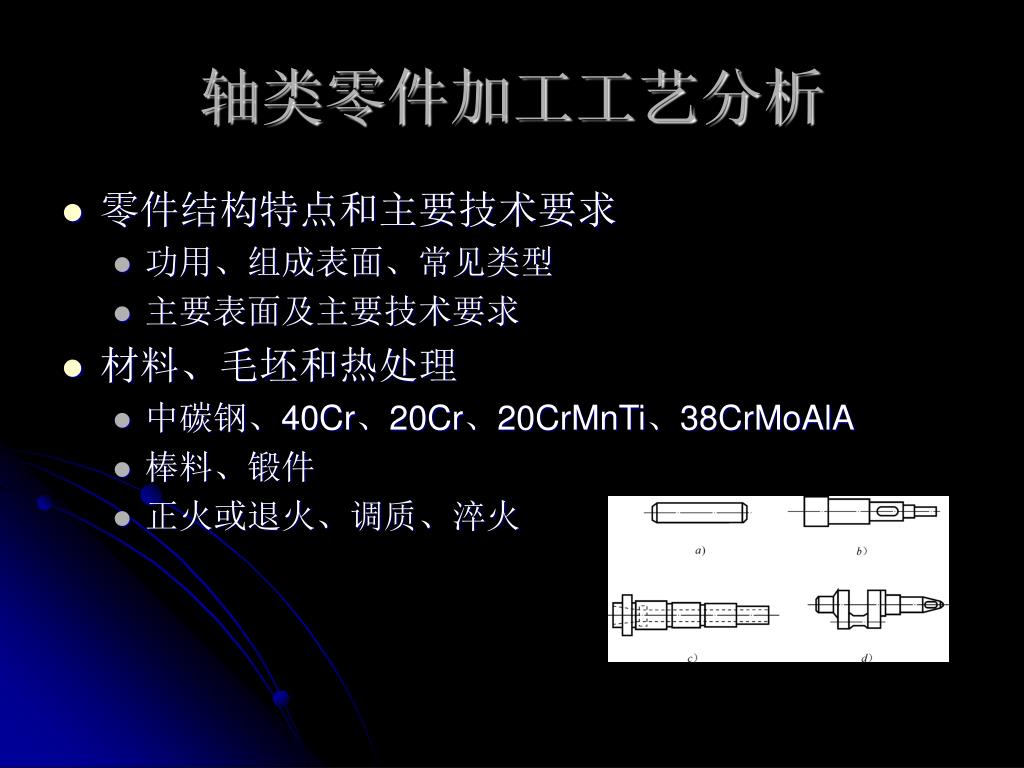

  2. 轴类零件加工工艺分析 • 零件结构特点和主要技术要求 • 功用、组成表面、常见类型 • 主要表面及主要技术要求 • 材料、毛坯和热处理 • 中碳钢、40Cr、20Cr、20CrMnTi、38CrMoAlA • 棒料、锻件 • 正火或退火、调质、淬火

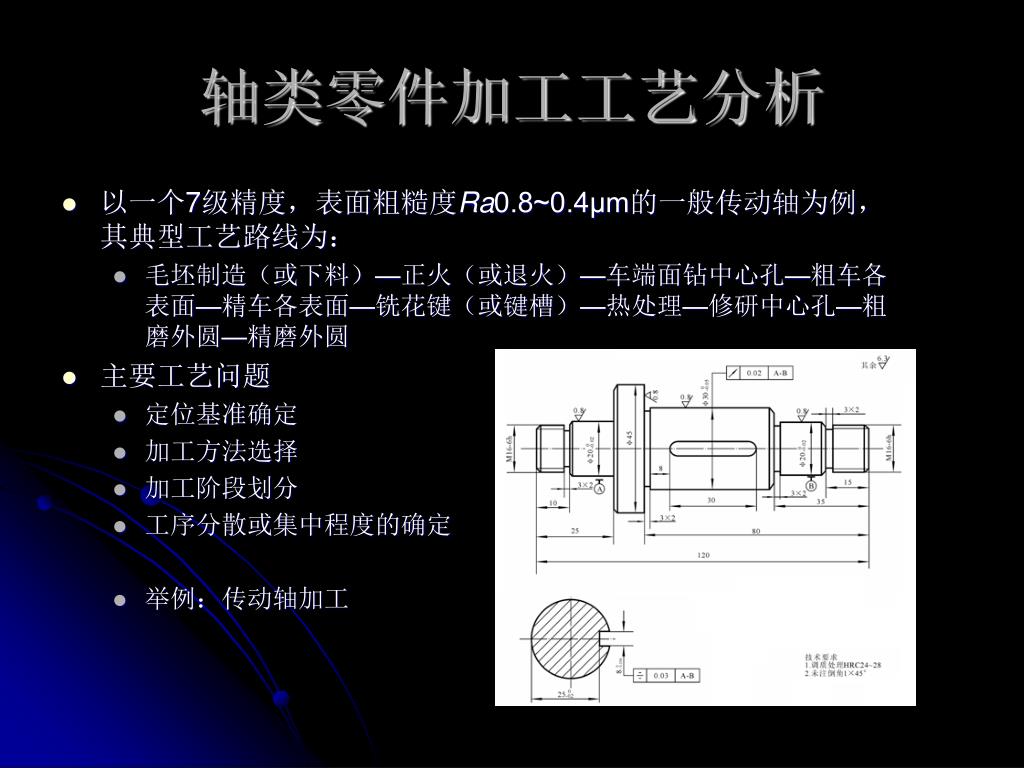

  3. 以一个7级精度，表面粗糙度Ra0.8~0.4μm的一般传动轴为例，其典型工艺路线为：以一个7级精度，表面粗糙度Ra0.8~0.4μm的一般传动轴为例，其典型工艺路线为： 毛坯制造（或下料）—正火（或退火）—车端面钻中心孔—粗车各表面—精车各表面—铣花键（或键槽）—热处理—修研中心孔—粗磨外圆—精磨外圆 主要工艺问题 定位基准确定 加工方法选择 加工阶段划分 工序分散或集中程度的确定 举例：传动轴加工 轴类零件加工工艺分析

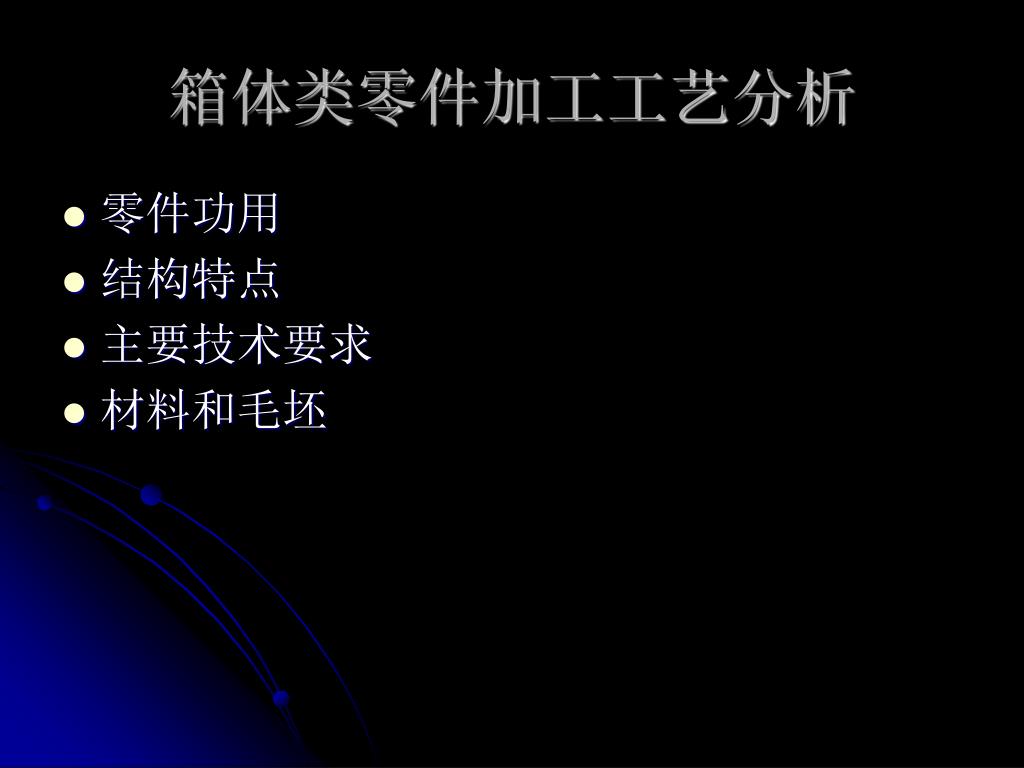

  4. 箱体类零件加工工艺分析 • 零件功用 • 结构特点 • 主要技术要求 • 材料和毛坯

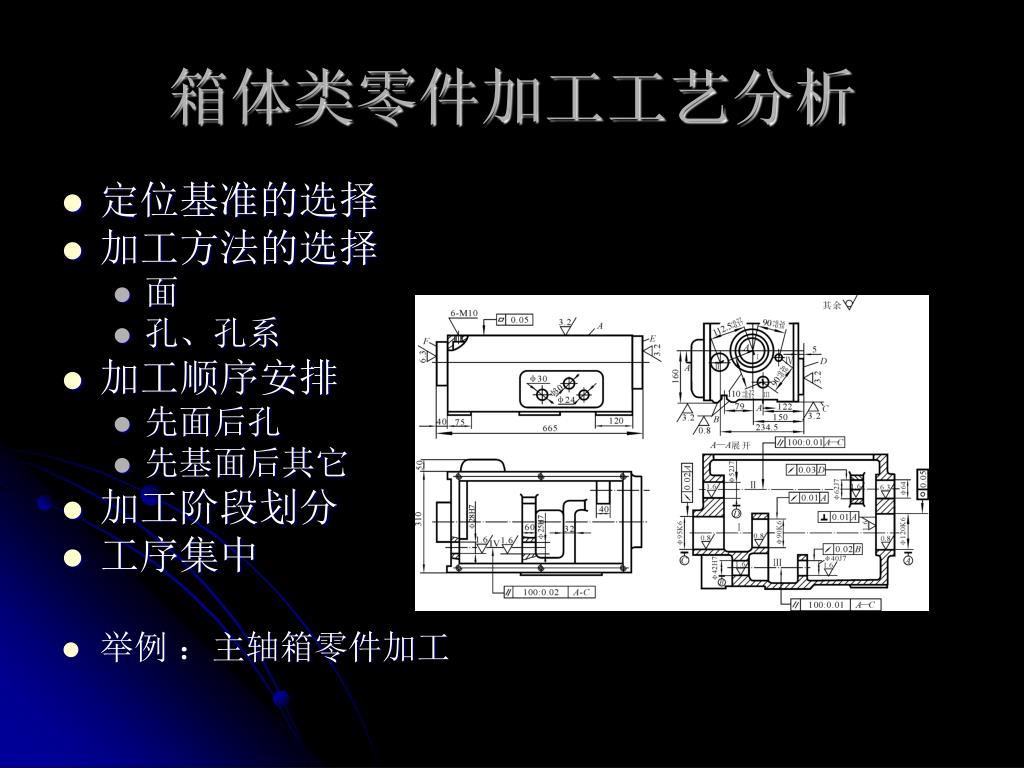

  5. 箱体类零件加工工艺分析 • 定位基准的选择 • 加工方法的选择 • 面 • 孔、孔系 • 加工顺序安排 • 先面后孔 • 先基面后其它 • 加工阶段划分 • 工序集中 • 举例 ：主轴箱零件加工

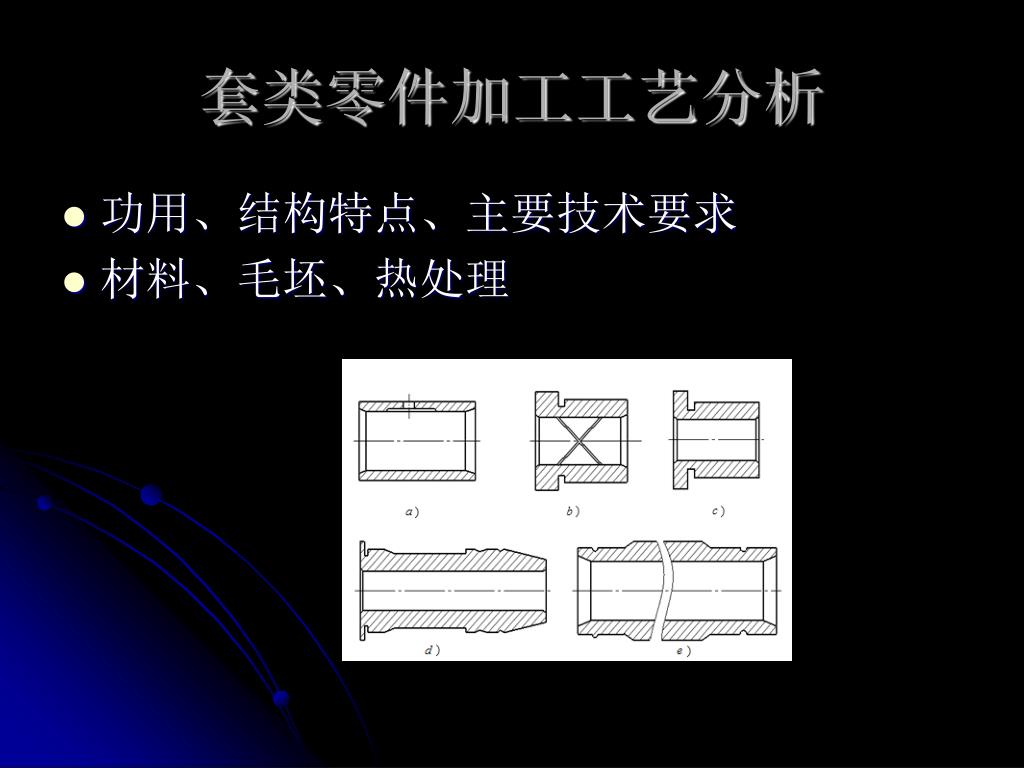

  6. 套类零件加工工艺分析 • 功用、结构特点、主要技术要求 • 材料、毛坯、热处理

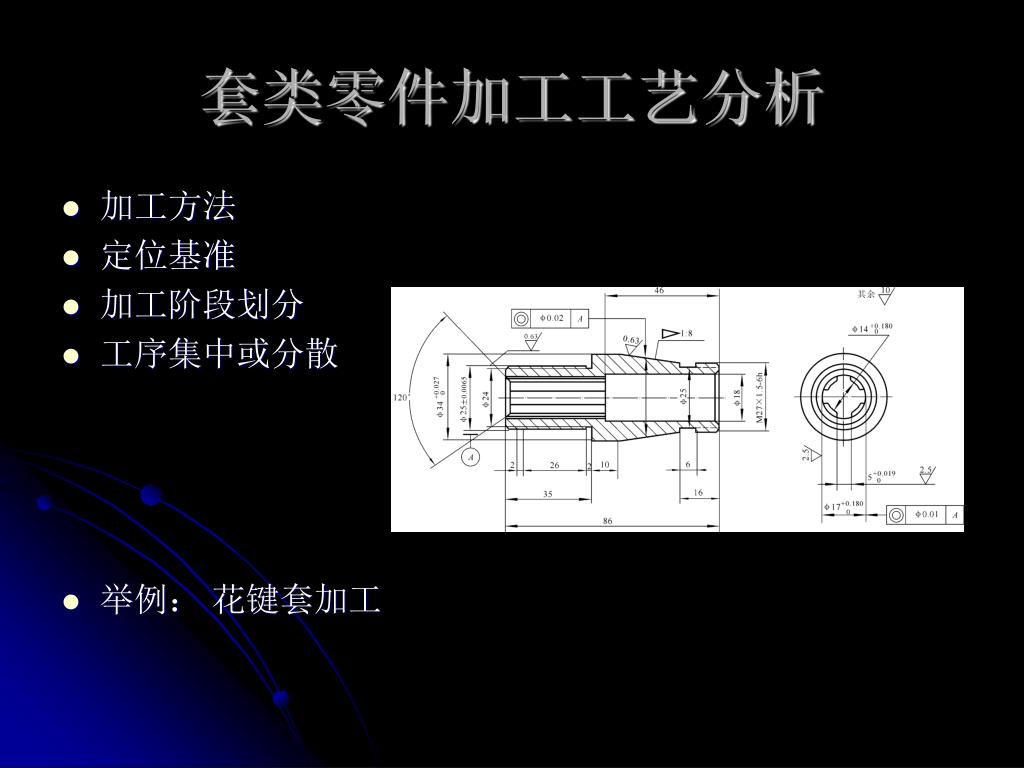

  7. 套类零件加工工艺分析 • 加工方法 • 定位基准 • 加工阶段划分 • 工序集中或分散 • 举例： 花键套加工
