Presentation Transcript

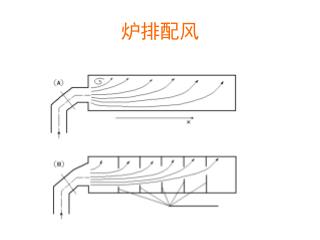

  1. 炉排配风

  2. 并联管组流量分配 锅炉受热面、中央空调管道系统、农业灌溉系统等等

  3. 并联管组典型布置方式 Z 型 C 型

  4. 实际情况分析 分配集箱流动情况及静压变化 汇流集箱流动情况及静压变化

  5. 旋流器

  6. 分配集箱流动情况及静压变化(无旋流器） 旋流器 应用旋流器控制分配集箱管组的流量分配

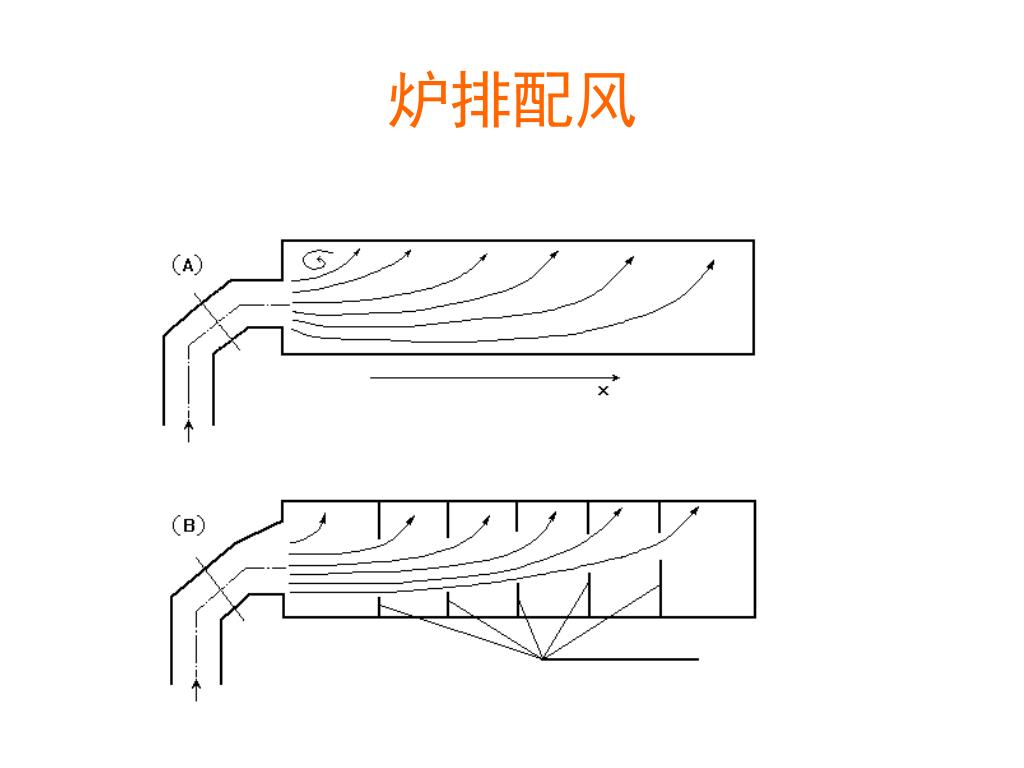

  7. 炉排配风 均流隔板

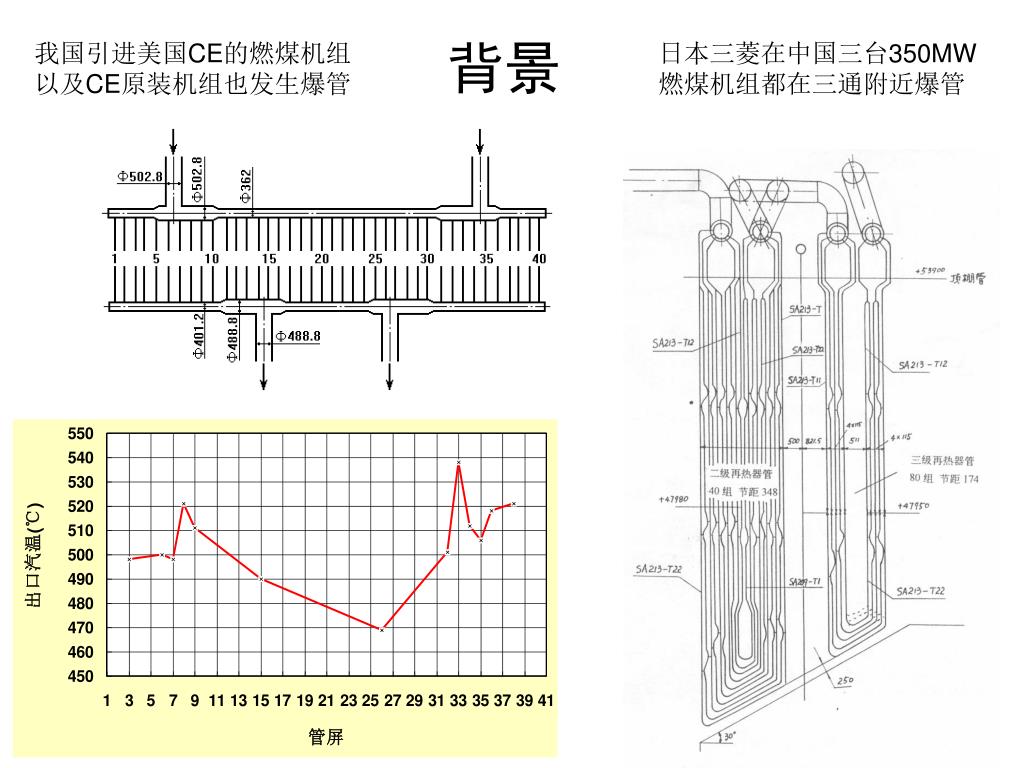

  8. 背景 我国引进美国CE的燃煤机组以及CE原装机组也发生爆管 日本三菱在中国三台350MW燃煤机组都在三通附近爆管

  9. 超温爆管的原因分析 流量偏差 烟温偏差

  10. 三通涡流的影响

  11. 气体及液体燃料燃烧

  12. 扩散火焰与预混火焰

  13. 非预混火焰 惰性气体+ 燃烧产物 预混火焰 空气 剩余燃料+惰性气体+ 燃烧产物 Robert Bunsen (1811-1899) 德国化学家 燃料空气混合物 扩散火焰软弱无力，温度也比较低， 也称为非预混火焰 内火焰锋面是预混物的火焰，称为预混火焰 空气进口 部分打开 空气 喷嘴 燃料 本生灯火焰示意图

  14. 燃气轮机工作原理 旋流器示意图 旋流器工作示意图

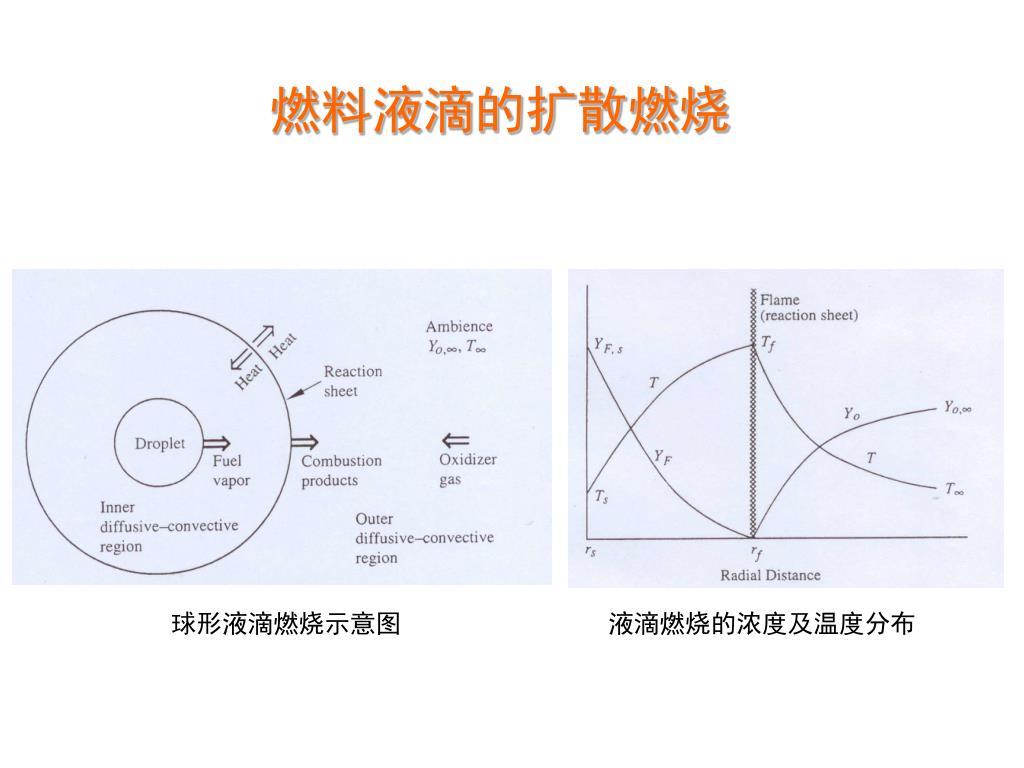

  15. 燃料液滴的扩散燃烧 球形液滴燃烧示意图 液滴燃烧的浓度及温度分布

  16. 液体燃料燃烧的基本过程 液体燃料燃烧过程由液体燃料雾化、燃料液滴的汽化和蒸发、燃料与空气的混合和燃料液滴燃烧四个分过程组成。 液体燃料燃烧过程示意图 1—雾化过程 2—蒸发过程 3—混合过程 4—燃烧过程

  17. 水乳化燃料 当乳化燃料喷射到高温燃烧室时，乳化燃料中的水由于外部温度急剧升高而发生细微爆发，水滴周围的油滴被分割成更加微小的液滴，从而使油充分与空气接触燃烧，提高了燃料油的燃烧效率。

  18. 内燃机 火花塞 阀门关闭 阀门关闭 进气阀关闭 排气阀打开 排气阀 关闭 进气阀打开 火花塞 点火 空气-燃料 混合物 废气 燃烧室 活塞 连杆 曲轴 进气 空气-燃料混合物被吸入 压缩 空气-燃料混合物被压缩 做功 膨胀推动活塞向下 排气 活塞推动排出废气

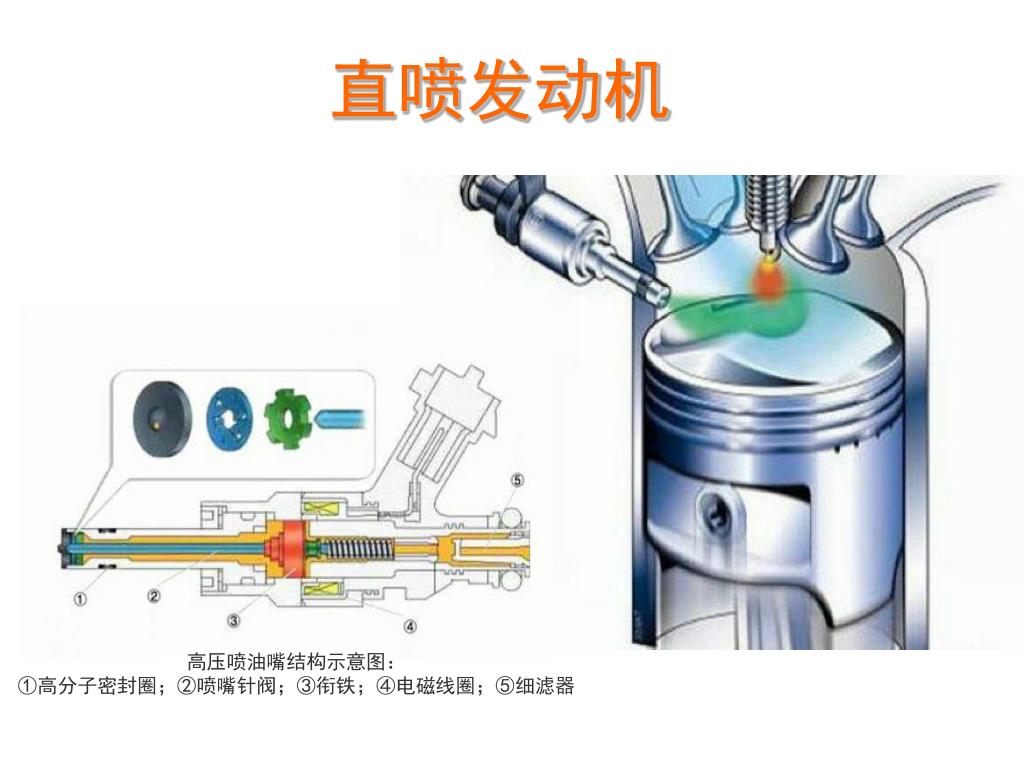

  19. 直喷发动机 高压喷油嘴结构示意图： ①高分子密封圈；②喷嘴针阀；③衔铁；④电磁线圈；⑤细滤器

  20. 高压油轨和喷嘴 高压油轨基本结构图 高压油泵 铝合金缸体

  21. 加热炉问题 热负荷集中，温度场不均匀 排烟温度过高，热效率低下

  22. 高温空气燃烧技术
