מערכות טכנולוגיות

1. מערכות טכנולוגיות מבוסס על קורס וירטואלי של אורט ב: http://courses.aviv.org.il/sys/ ועל מצגת של ד"ר אנדריי ניימרק

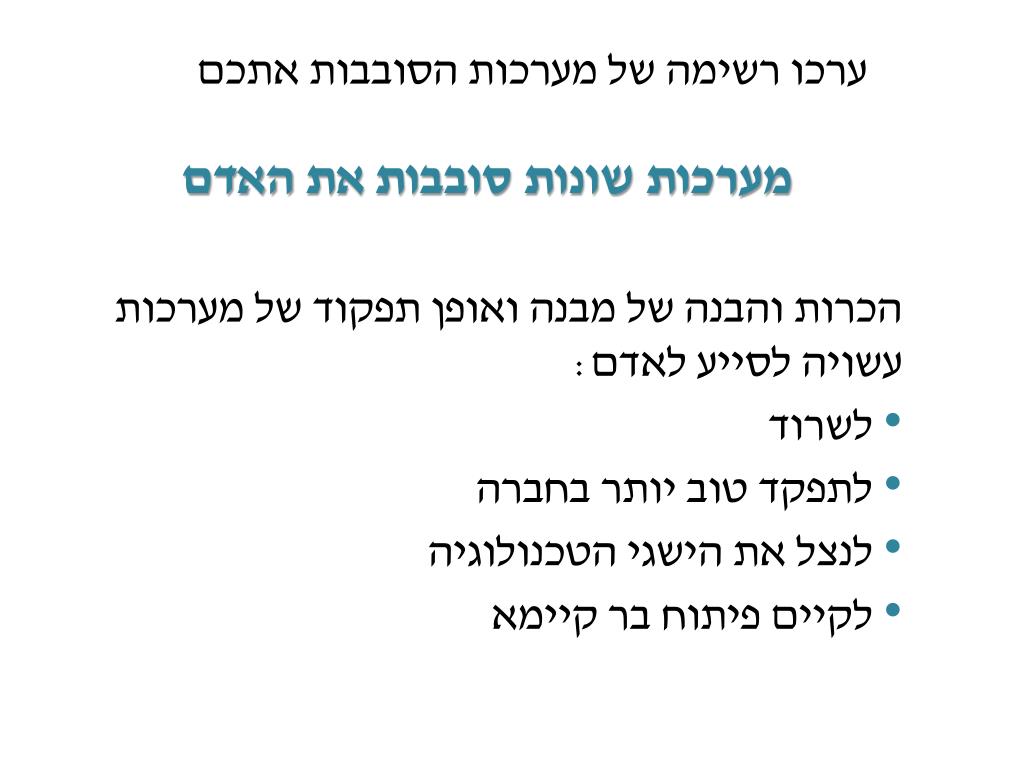

2. ערכו רשימה של מערכות הסובבות אתכם • מערכות שונות סובבות את האדם • הכרות והבנה של מבנה ואופן תפקוד של מערכות עשויה לסייע לאדם: • לשרוד • לתפקד טוב יותר בחברה • לנצל את הישגי הטכנולוגיה • לקיים פיתוח בר קיימא

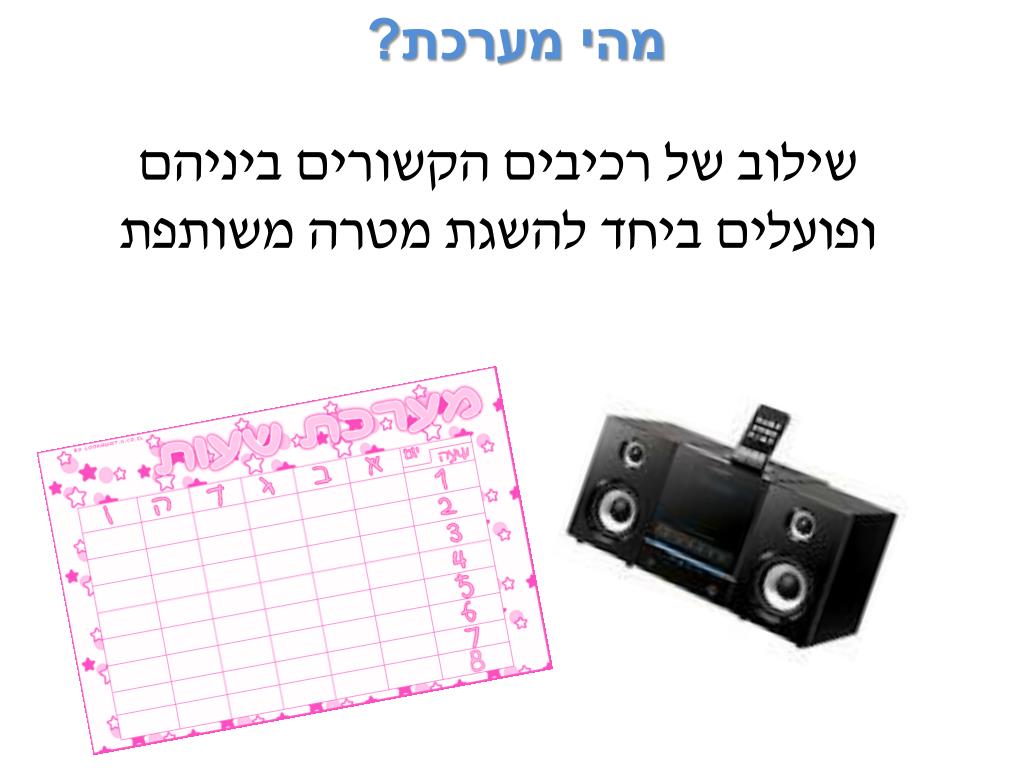

3. מהי מערכת? שילוב של רכיבים הקשורים ביניהם ופועלים ביחד להשגת מטרה משותפת

4. סוגי מערכות התבוננו בתמונות, מיינו את המערכות המוצגות לקבוצות,תנו כותרת לכל קבוצה

5. סוגי מערכות מערכות חברתיות מערכות טכנולוגיות מערכות טבעיות

6. מערכות משק

7. סוגי מערכות מערכות טכנולוגיות מערכות משק מערכות טבעיות מערכותחברתיות מכשירים ומכונות שיוצרו בידי האדם לשם פתרון בעיות עוסקות בתכנון וביצוע פתרונות לבעיות כלליות של תושבי מדינה עוסקות בפעילות ויחסי גומלין בין בני אדם וארגונים חברתיים מתארות את העולם הטבעי ותופעות טבע

9. מהי מערכת טכנולוגית? נבֶנה את ההגדרה באמצעות המאפיינים שלה: פרי מחשבה ומעשה ידי אדם מערכת מיזוג אוויר ביתית

10. תפקידן של מערכות טכנולוגיות בחיינו חיינו כיום במאה ה- 21 שונים מאוד מחייהם של בני אדם בעבר הרחוק. השוו את המערכות ששימשו את הנער הקדמון לאלו המשמשות נער בימינו. נער בימינו אלה נער קדמון בתקופת האבן

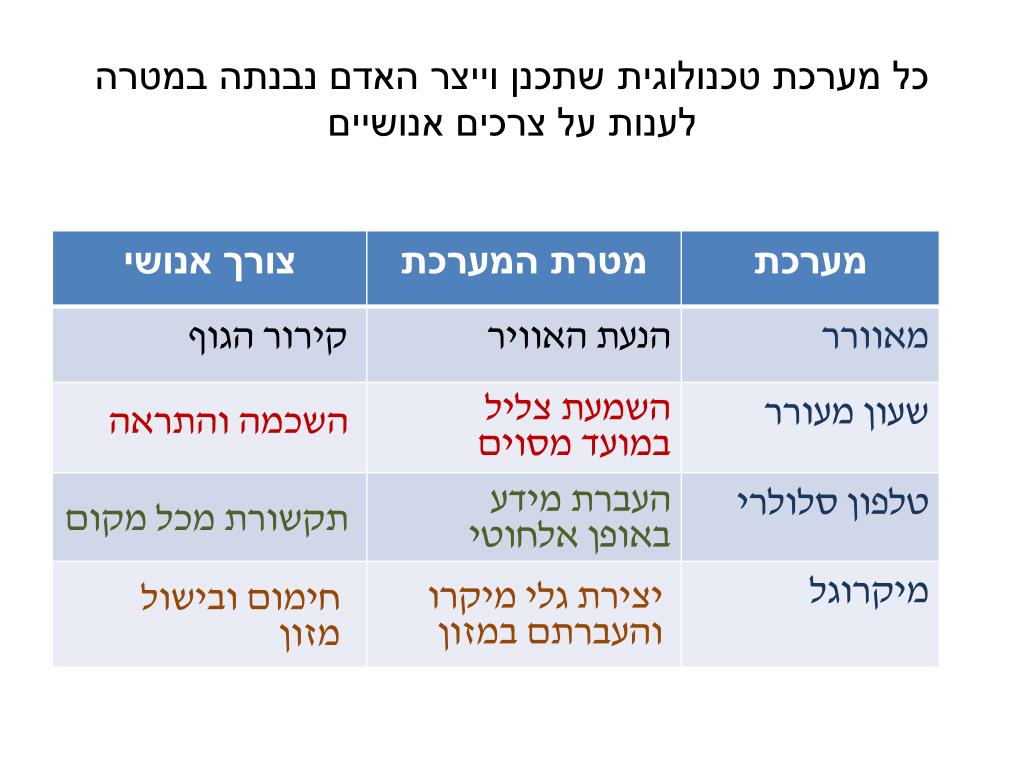

11. כל מערכת טכנולוגית שתכנן וייצר האדם נבנתה במטרה לענות על צרכים אנושיים השמעת צליל במועד מסוים השכמה והתראה העברת מידע באופן אלחוטי תקשורת מכל מקום יצירת גלי מיקרו והעברתם במזון חימום ובישול מזון

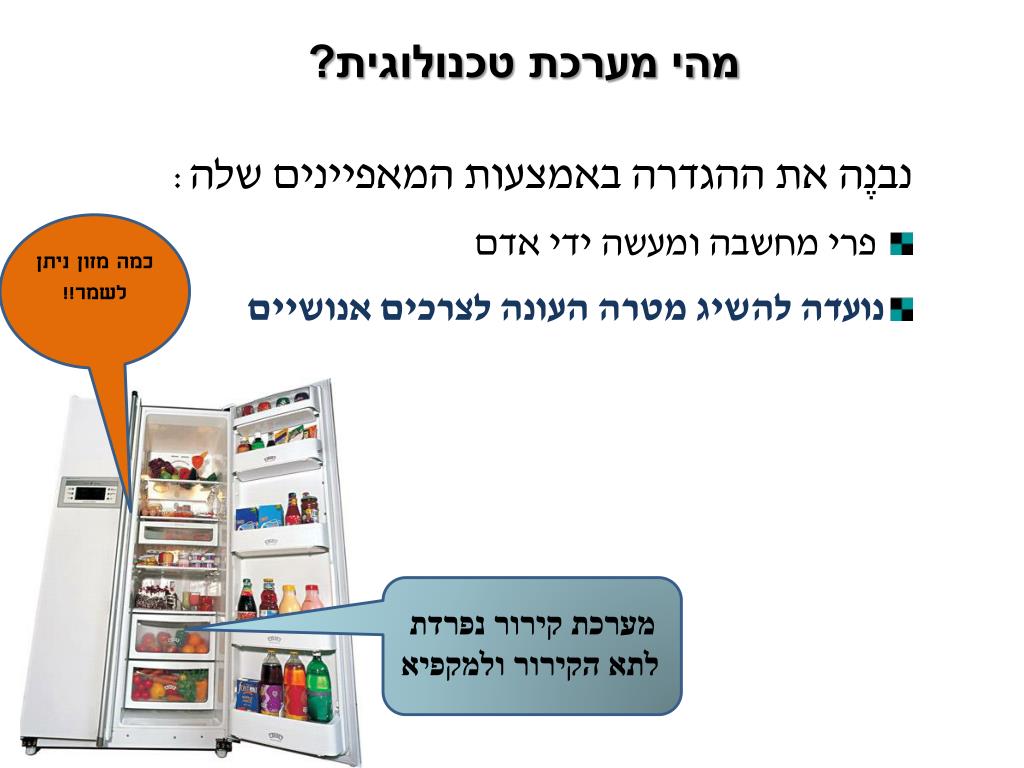

12. מהי מערכת טכנולוגית? נבנֶה את ההגדרה באמצעות המאפיינים שלה: פרי מחשבה ומעשה ידי אדם נועדה להשיג מטרה העונה לצרכים אנושיים כמה מזון ניתן לשמר!! מערכת קירור נפרדת לתא הקירור ולמקפיא

13. האם זו מערכת? מה צריך לעשות כדי להפוך אותה למערכת?

14. מהי מערכת טכנולוגית? נבנֶה את ההגדרה באמצעות המאפיינים שלה: פרי מחשבה ומעשה ידי אדם נועדה להשיג מטרה העונה לצרכים אנושיים שילוב של רכיבים המאורגנים ופועלים בתיאום יש להרכיב את כל הרכיבים יחד באופן מתאים כדי שהמערכת תתפקד ותושג המטרה

15. מאפייני המערכת: קלט – תהליך - פלט קלט תהליך פלט

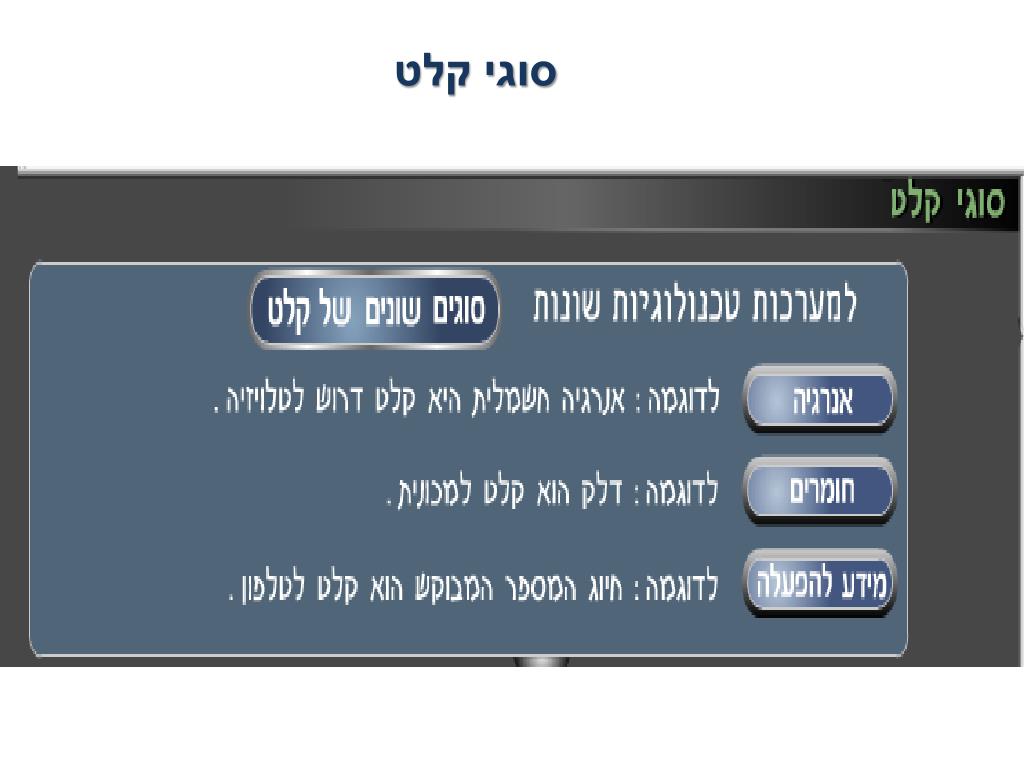

16. סוגי קלט

17. התבוננו באיור המדגים את פעולתו של מייבש השיער. בחרו מכל עמודה את סוג הקלט הדרוש לפעולתו של מייבש השיער. X X X משב אוויר חם אנרגיה חשמלית אוויר עוצמת חום רצויה

18. יש מערכות טכנולוגיות שבהן ניתן למצוא את שלושת סוגי הקלט יש מערכות טכנולוגיות שיש להם רק שני סוגי קלט. יש מערכות טכנולוגיות שיש להם רק סוג קלט אחד אנרגיה חשמלית אנרגיה חשמלית אנרגיה (חשמלית) אנרגיה (חשמלית) איזה סוג קלט נדרש תמיד להפעלת מערכות טכנולוגיות? קוד סודי והוראות הפעלה מים ואבקת כביסה קביעת טמפ' רצויה ותוכנית אנרגיה חשמלית אנרגיה (מהשמש)

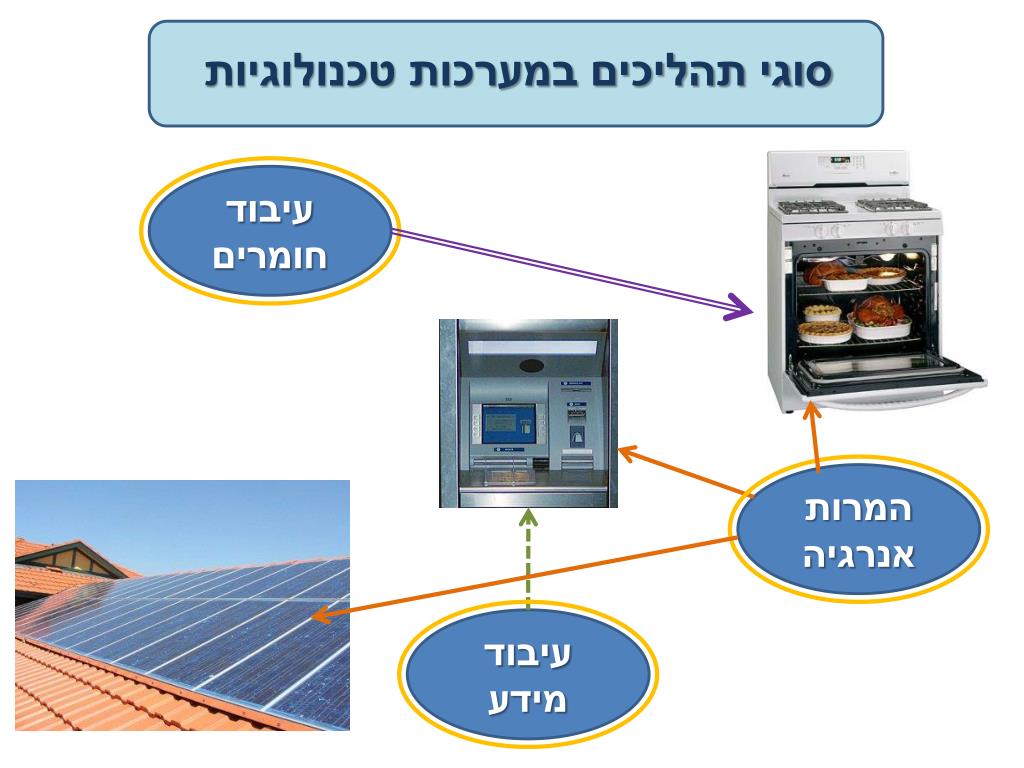

19. סוגי תהליכים במערכות טכנולוגיות עיבוד חומרים המרות אנרגיה עיבוד מידע

21. הפלט במערכות טכנולוגיות סוגי הפלט שהמערכת מפיקה תלויים בסוגי הקלט שמוזנים למערכת ובתהליכים שבה. מזון קצוץ רעש פלט לא רצוי תנועה רעש מידע, קולות, תמונות, חום

22. מודל המערכת הם הם הם יכולים להיות כמה יכולים להיות כמה כמו יכולים להיות כמה כמו

24. מהי מערכת טכנולוגית? נבנֶה את ההגדרה באמצעות המאפיינים שלה: פרי מחשבה ומעשה ידי אדם נועדה להשיג מטרה העונה לצרכים אנושיים שילוב של רכיבים המאורגנים בסדר מסוים ופועלים בתיאום ניתנת לתיאור באמצעות קלט-תהליך-פלט

25. מערכת טכנולוגית בנוייה מתת מערכות

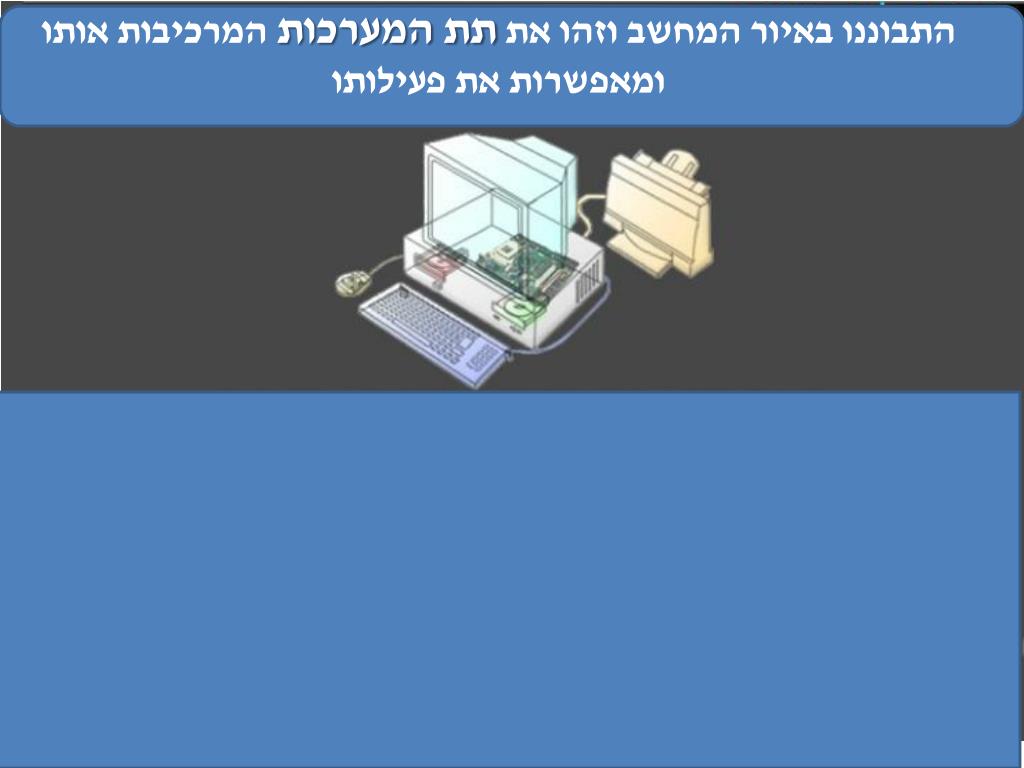

26. התבוננו באיור המחשב וזהו את תת המערכות המרכיבות אותו ומאפשרות את פעילותו

27. פירוק המערכת לתת מערכות מאפשר: • להציג את הקשר בין מבנה המערכת לתפקודה • להציג את הקשר בין תת המערכות • לאתר תקלות בתפקוד המערכת לתרגול איתור תקלות

28. מהי מערכת טכנולוגית? נבנֶה את ההגדרה באמצעות המאפיינים שלה: פרי מחשבה ומעשה ידי אדם נועדה להשיג מטרה העונה לצרכים אנושיים שילוב של תת מערכות ורכיבים שלכל אחד תפקיד מוגדר, המאורגנים בסדר מסוים ופועלים בתיאום באופן סינרגטי ניתנת לתיאור באמצעות קלט-תהליך-פלט תקלה ברכיב אחד יכולה לפגום בתפקוד המערכת כולה מערכת לטיהור מים אפורים כתבו הגדרה למערכת טכנולוגית על בסיס המאפיינים שלה.

30. בקרה במערכות טכנולוגיות מי שולט בהתחלת פעולת הקומקום? כיצד? מי שולט בהפסקת פעולת הקומקום?כיצד?

31. בקרה במערכות טכנולוגיות כיצד נפסקת שאיבת המים? מי שולט בהתחלת פעולת מכונת הכביסה? מי קובע איזו תוכנית ובאיזו טמפרטורה תופעל? כיצד נפסק החימום בטמפרטורה המתוכננת וכיצד היא נשמרת?

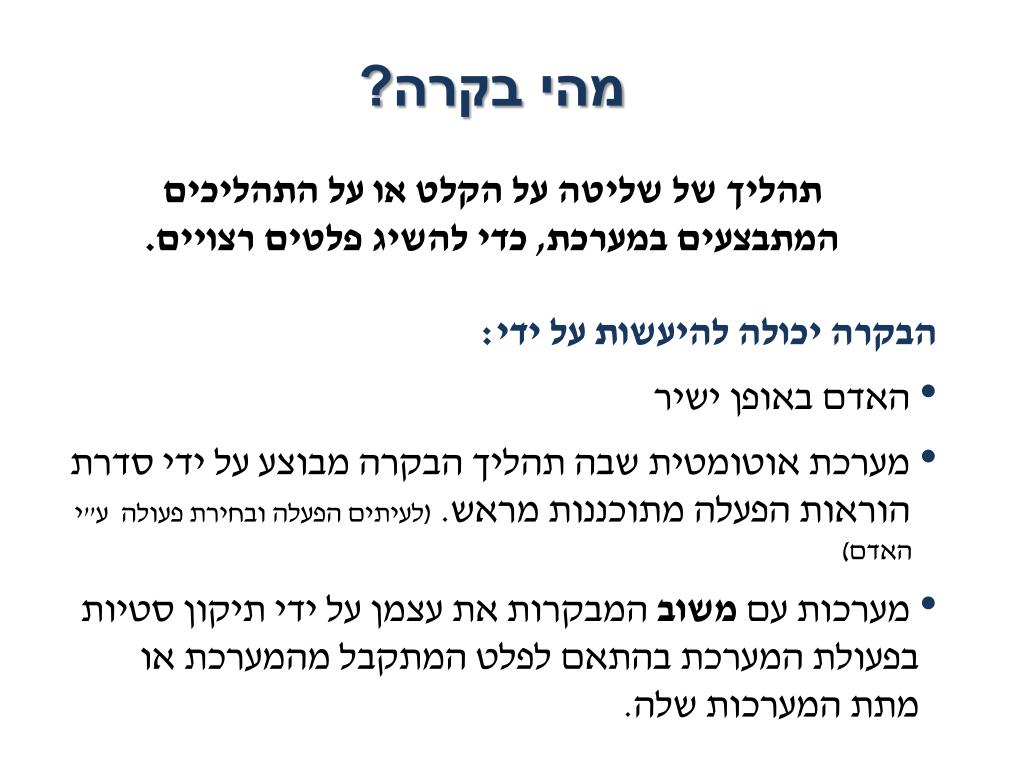

32. מהי בקרה? תהליך של שליטה על הקלט או על התהליכים המתבצעים במערכת, כדי להשיג פלטים רצויים. • הבקרה יכולה להיעשות על ידי: • האדם באופן ישיר • מערכת אוטומטית שבה תהליך הבקרה מבוצע על ידי סדרת הוראות הפעלה מתוכננות מראש. (לעיתים הפעלה ובחירת פעולה ע"י האדם) • מערכות עם משוב המבקרות את עצמן על ידי תיקון סטיות בפעולת המערכת בהתאם לפלט המתקבל מהמערכת או מתת המערכות שלה.

33. מיינו את המערכות לפי אופן הבקרה שלהם: • בשליטת האדם בלבד - א • מערכת אוטומטית לפי הוראות מתוכננות - ט • מערכת אוטומטית עם משוב ותיקון עצמי - מ תאורה מתמדת שמש או בנורות חשמל

34. מ ט ט א ט ט א בקרת תאורה מתמדת: שמש או נורות חשמל מ מ מ א ט

35. מנגנון בקרת מילוי מיכל הדחה בשירותים

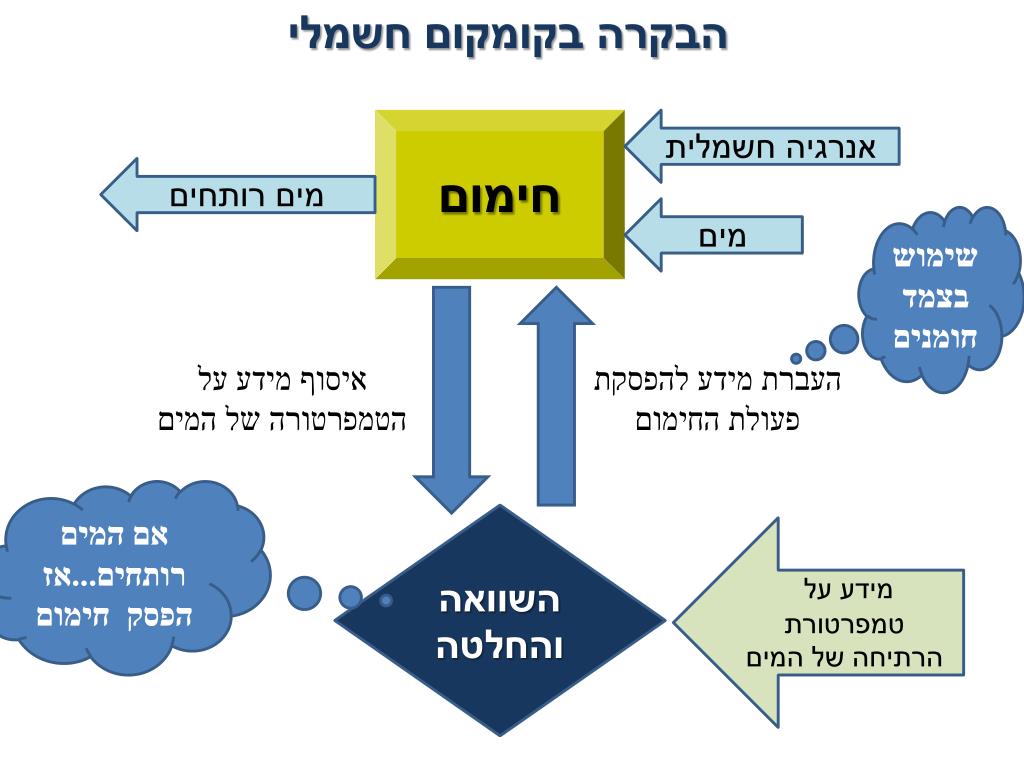

37. הבקרה בקומקום חשמלי חימום אנרגיה חשמלית מים רותחים מים שימוש בצמד חומנים איסוף מידע על הטמפרטורה של המים העברת מידע להפסקת פעולת החימום אם המים רותחים...אז הפסק חימום השוואה והחלטה מידע על טמפרטורת הרתיחה של המים

38. מנגנון הבקרה- צמד חומנים לוח העשוי משתי מתכות השונות במידת ההתפשטות התרמית שלהם. עם החימום מתארכת מתכת אחת יותר מן השניה וגורמת לשינוי בצורת הלוח , לניתוק מגע במעגל החשמלי ולפתיחתו.

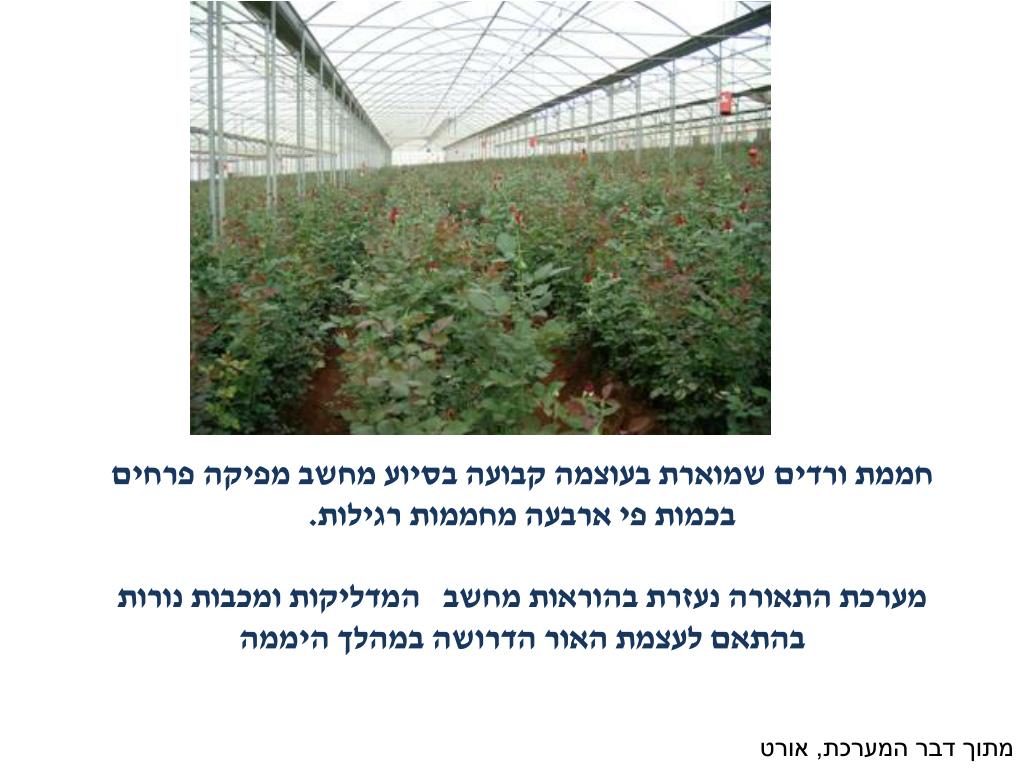

39. חממת ורדים שמוארת בעוצמה קבועה בסיוע מחשב מפיקה פרחים בכמות פי ארבעה מחממות רגילות. מערכת התאורה נעזרת בהוראות מחשב המדליקות ומכבות נורות בהתאם לעצמת האור הדרושה במהלך היממה מתוך דבר המערכת, אורט

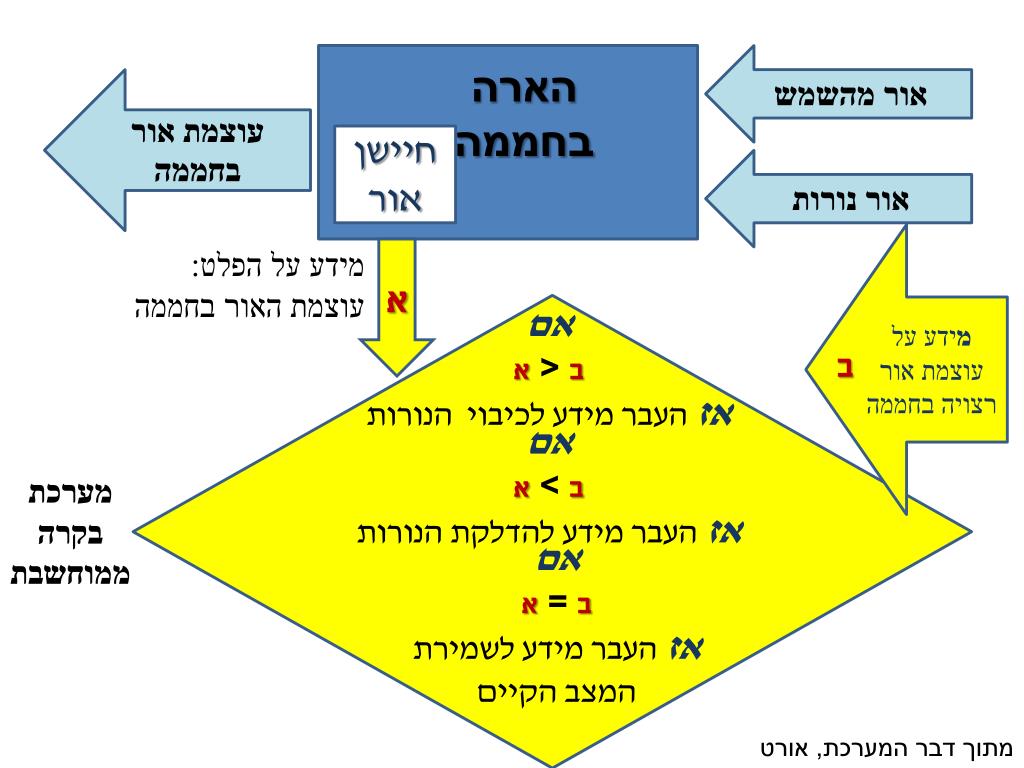

40. אור מהשמש הארהבחממה עוצמת אור בחממה חיישן אור אור נורות מידע על עוצמת אור רצויה בחממה מידע על הפלט:עוצמת האור בחממה א אם ב < א אזהעבר מידע לכיבוי הנורות ב אם ב > א אזהעבר מידע להדלקת הנורות מערכת בקרה ממוחשבת אם ב = א אזהעבר מידע לשמירת המצב הקיים מתוך דבר המערכת, אורט

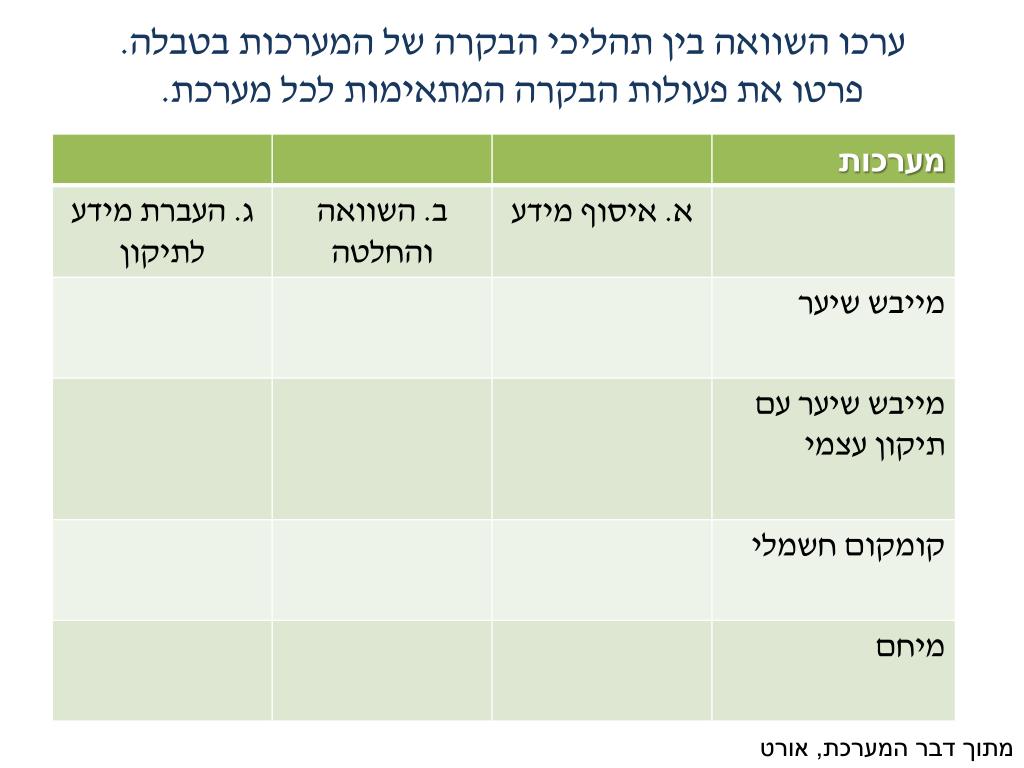

41. ערכו השוואה בין תהליכי הבקרה של המערכות בטבלה. פרטו את פעולות הבקרה המתאימות לכל מערכת. מתוך דבר המערכת, אורט

42. שילוב טכנולוגיה ופיסיקה בכיתה ט'

43. נתוני אנרגיה במכונת כביסה: כביסה נקיה המרת אנרגיה ל: חום (טמפ' רצויה) תנועה (סיבובי תוף) רעש אנרגיה חשמלית מידע: תוכנית וטמפ' חום מים וסבון מים "אפורים" • בתכנון המערכת כך שתפעל ביעילות יש לקחת בחשבון את: • המתח להפעלת מכשירי חשמל • ההספק (כמות אנרגיה ביחידת הזמן) של פעולת מכונת הכביסה • הנצילות המיטבית: יחס בין עבודה שהמערכת ביצעה (אנרגיה מועילה) לאנרגיה מושקעת (יש איבוד אנרגיה להתנגדות חשמלית, חיכוך מכאני המתבטאים בפיזור חום לסביבה)

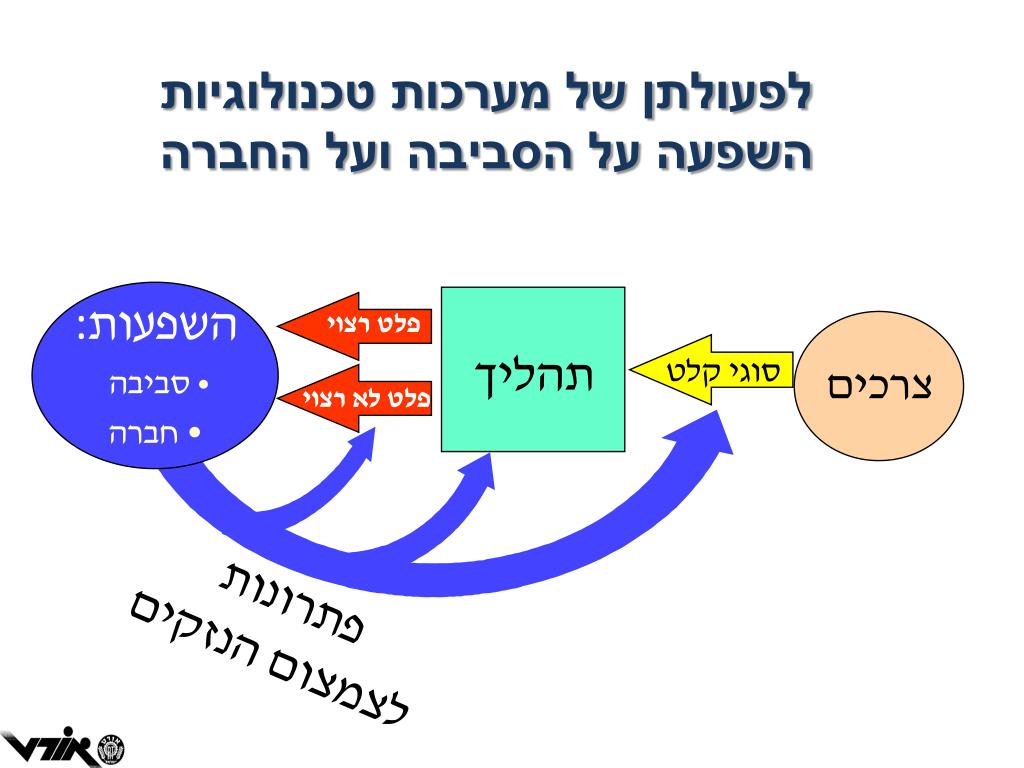

44. פתרונותלצמצום הנזקים • לפעולתן של מערכות טכנולוגיות השפעה על הסביבה ועל החברה • השפעות: • סביבה • חברה • השפעות: • סביבה • חברה פלט רצוי תהליך סוגי קלט צרכים פלט לא רצוי

45. תודה רבה

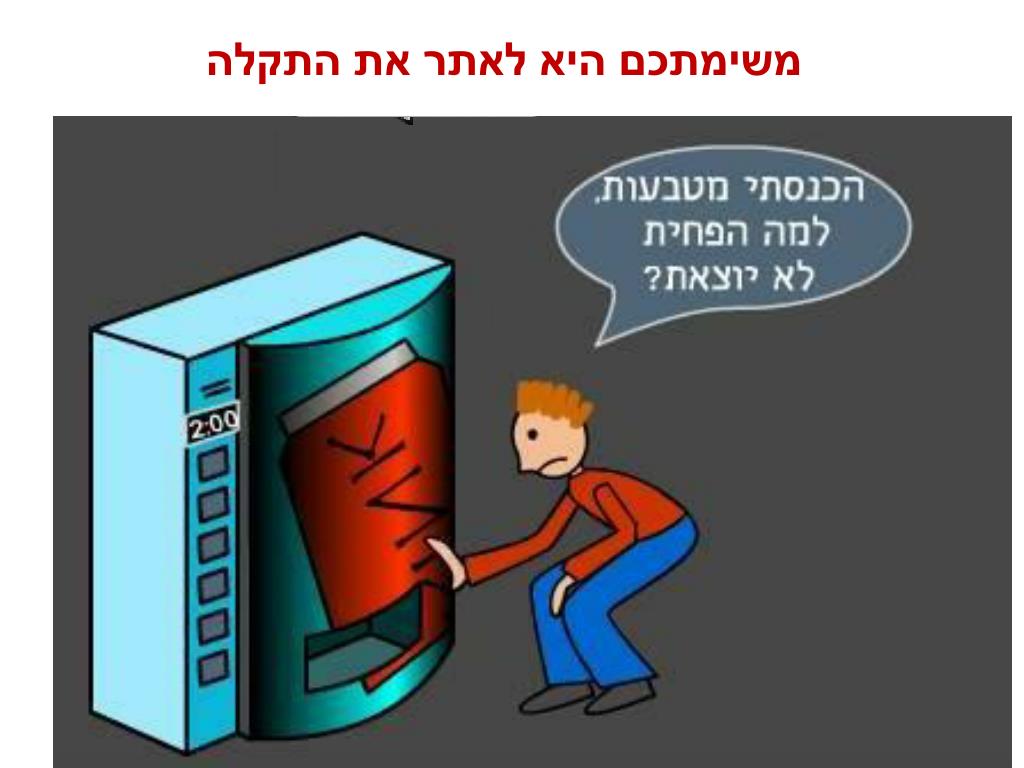

46. משימתכם היא לאתר את התקלה

47. √ האם הבעיה בקלט? √ √ √ √ √

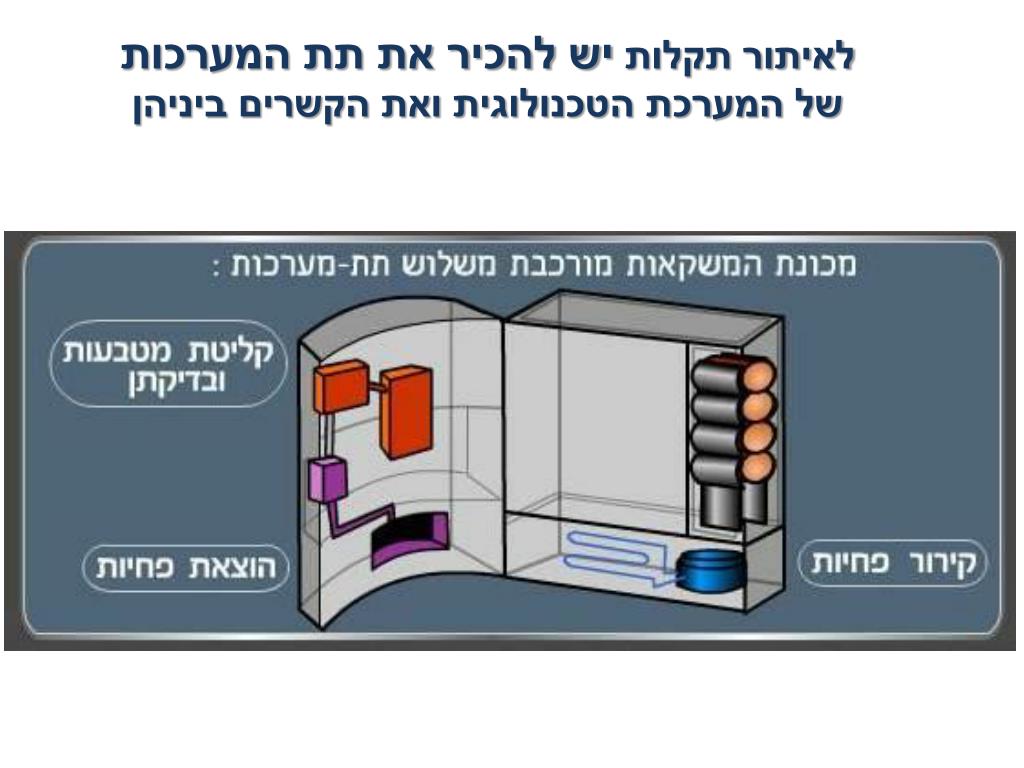

48. לאיתור תקלות יש להכיר את תת המערכות של המערכת הטכנולוגית ואת הקשרים ביניהן

49. תרשים מלבנים של קלט – תהליך – פלט למכונת המשקאות

50. לאיתור תקלות יש להכיר את תהליכי הקלט – תהליך – פלט של כל תת מערכת היש תקלה בתת מערכת זו?
