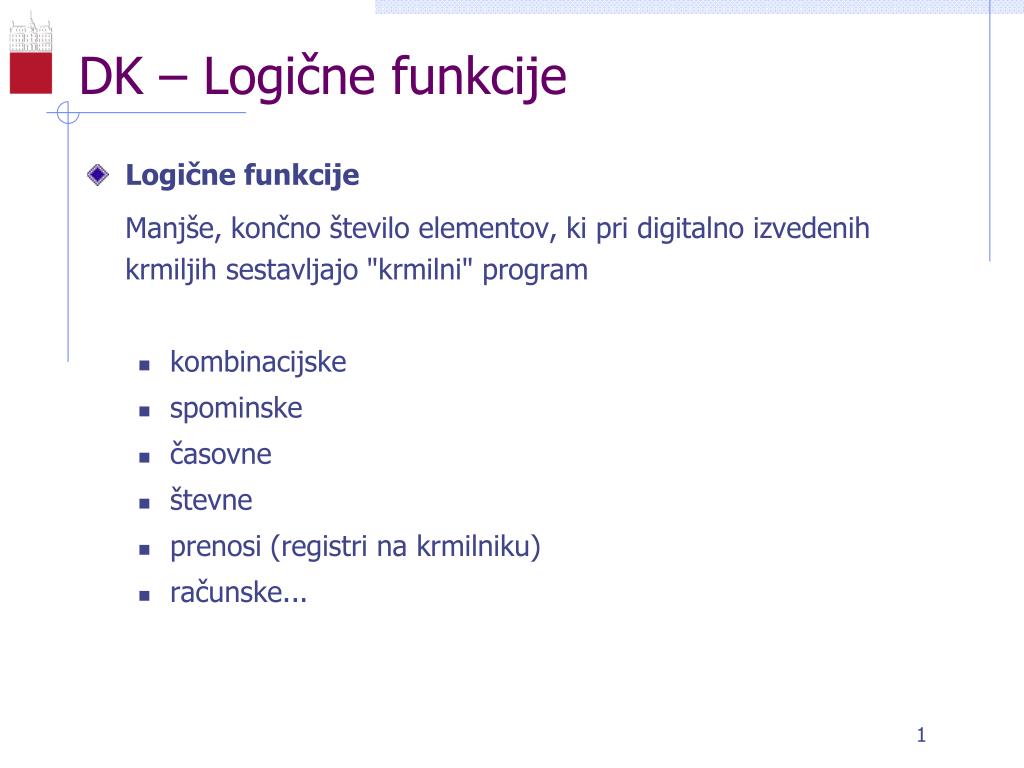

  1. DK – Logične funkcije • Logične funkcije Manjše, končno število elementov, ki pri digitalno izvedenih krmiljih sestavljajo "krmilni" program • kombinacijske • spominske • časovne • števne • prenosi (registri na krmilniku) • računske...

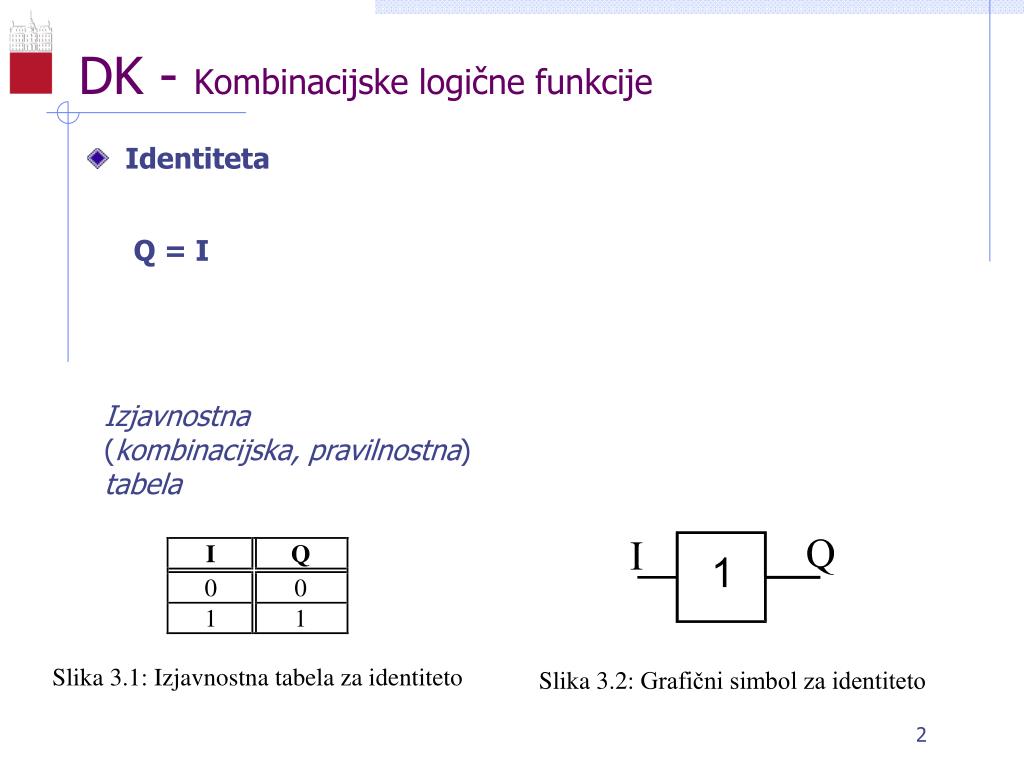

  2. DK - Kombinacijske logične funkcije • Identiteta Q = I Izjavnostna (kombinacijska, pravilnostna) tabela

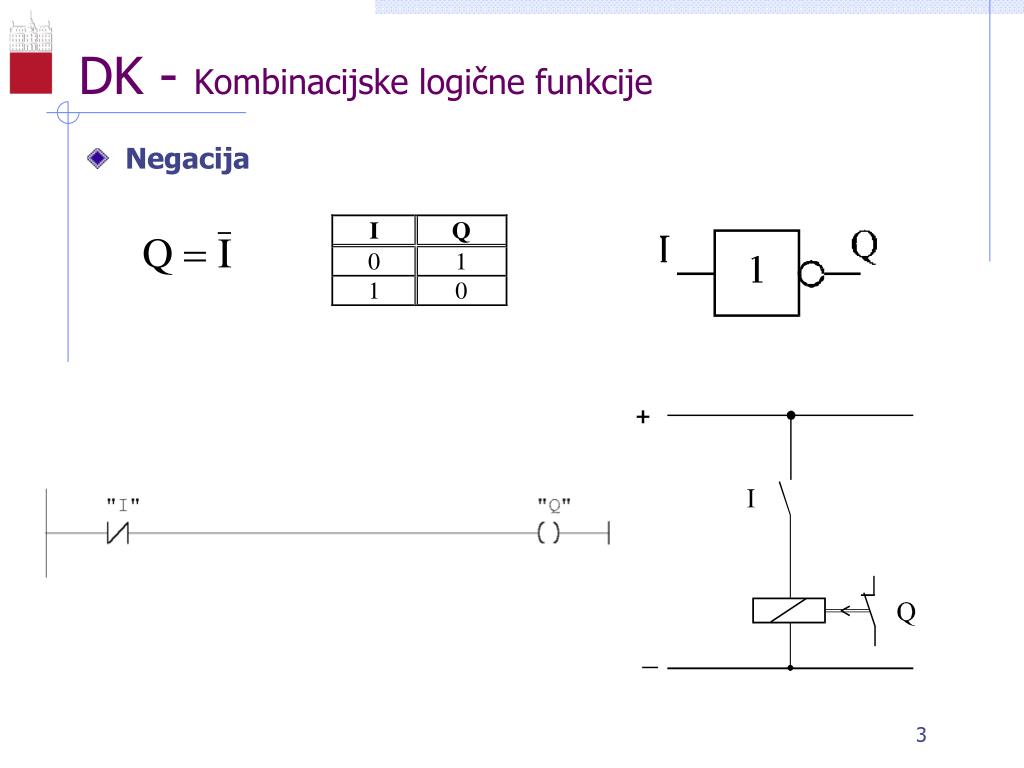

  3. DK - Kombinacijske logične funkcije • Negacija

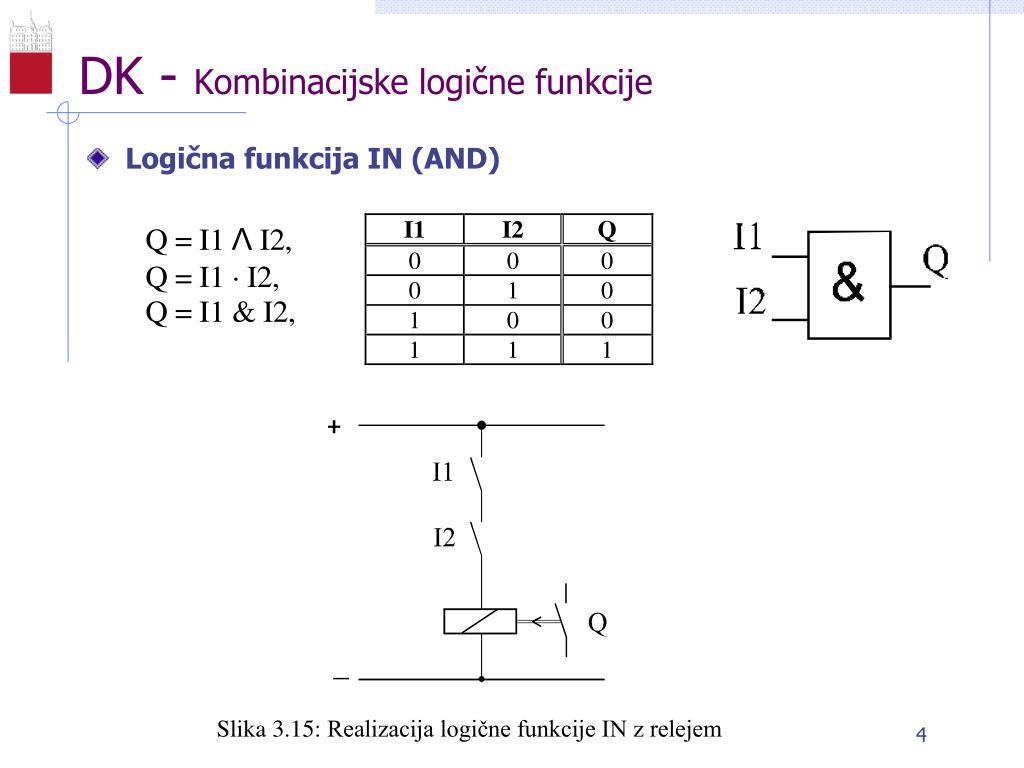

  4. DK - Kombinacijske logične funkcije • Logična funkcija IN (AND)

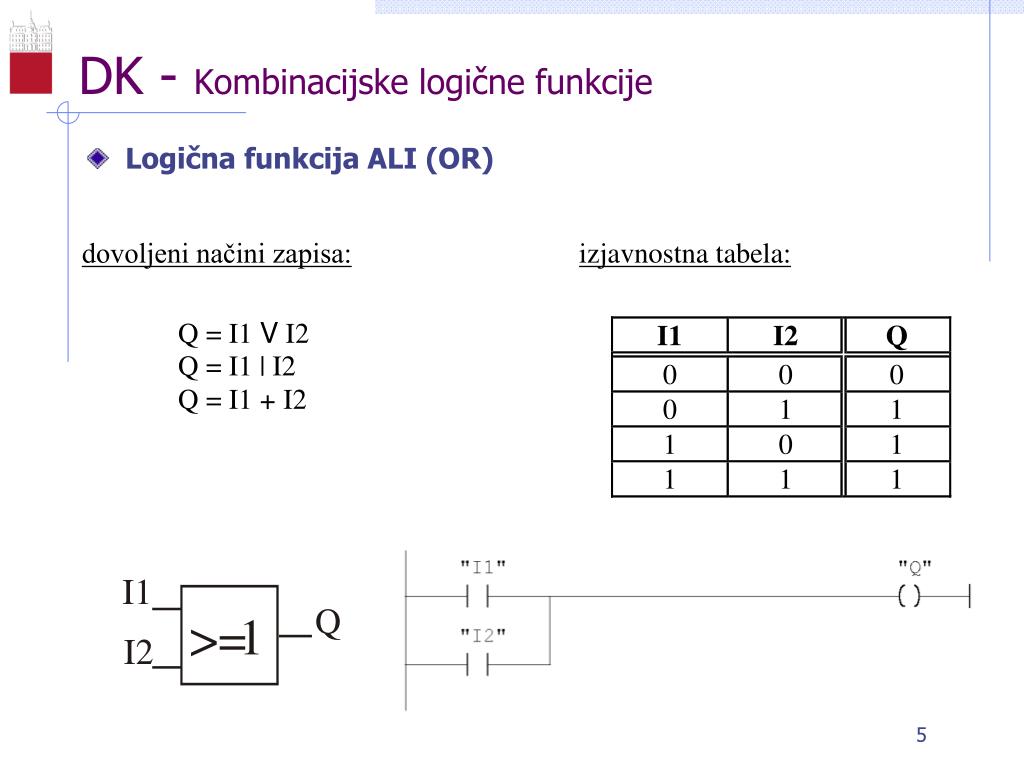

  5. DK - Kombinacijske logične funkcije • Logična funkcija ALI (OR)

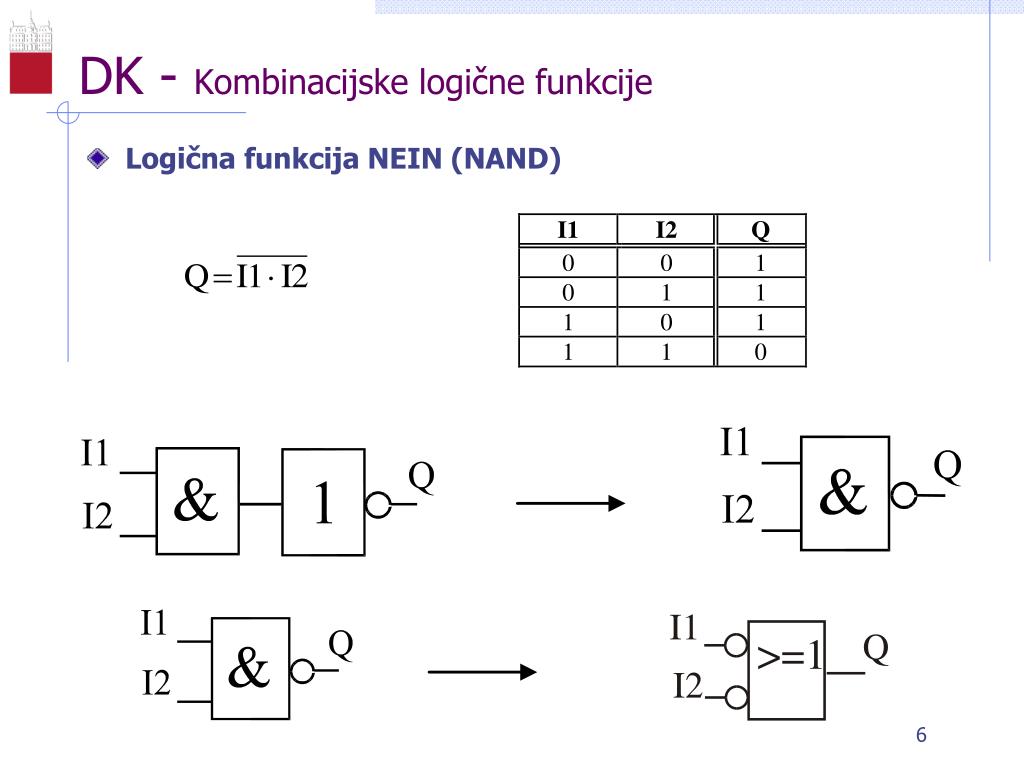

  6. DK - Kombinacijske logične funkcije • Logična funkcija NEIN (NAND)

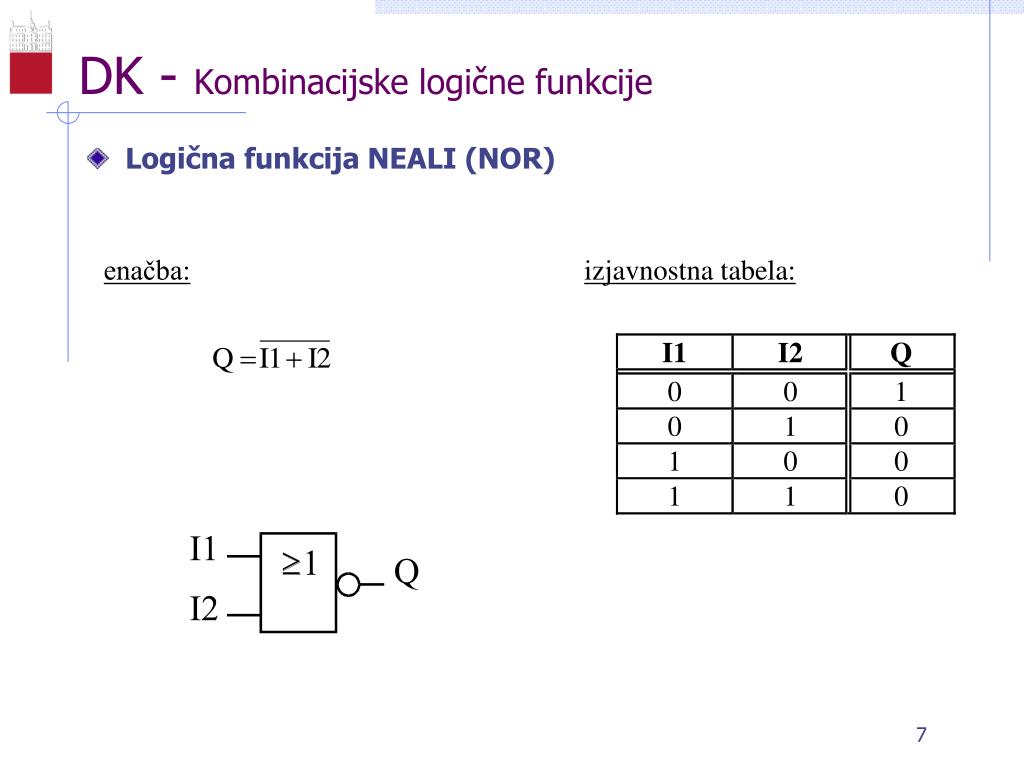

  7. DK - Kombinacijske logične funkcije • Logična funkcija NEALI (NOR)

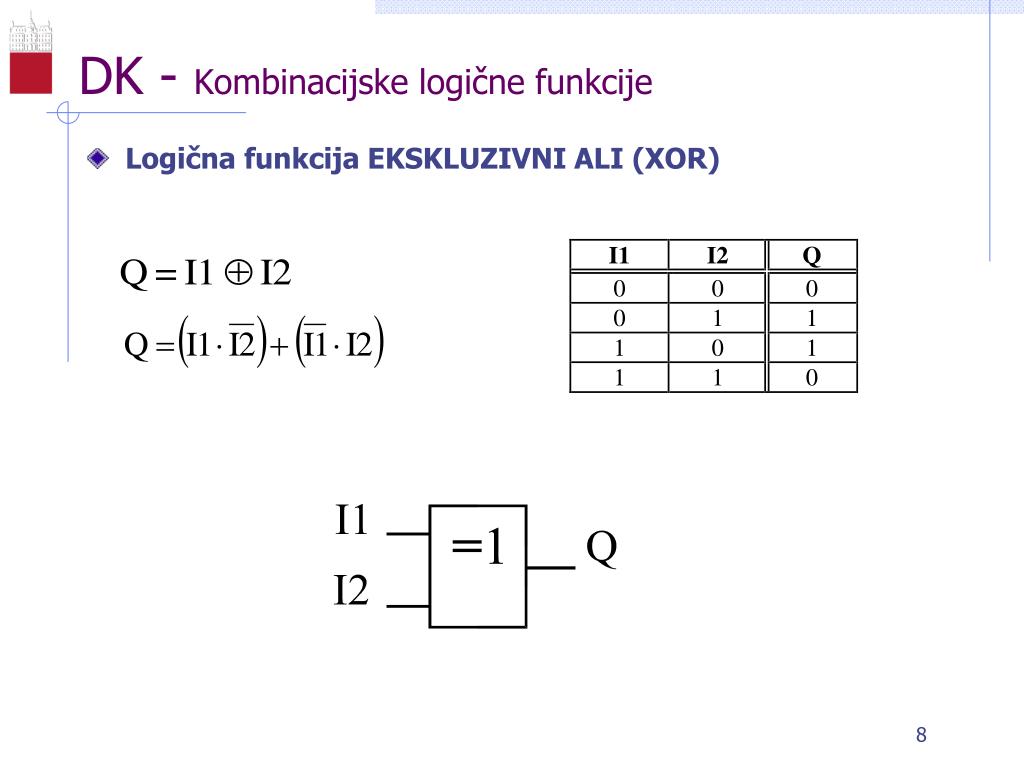

  8. DK - Kombinacijske logične funkcije • Logična funkcija EKSKLUZIVNI ALI (XOR)

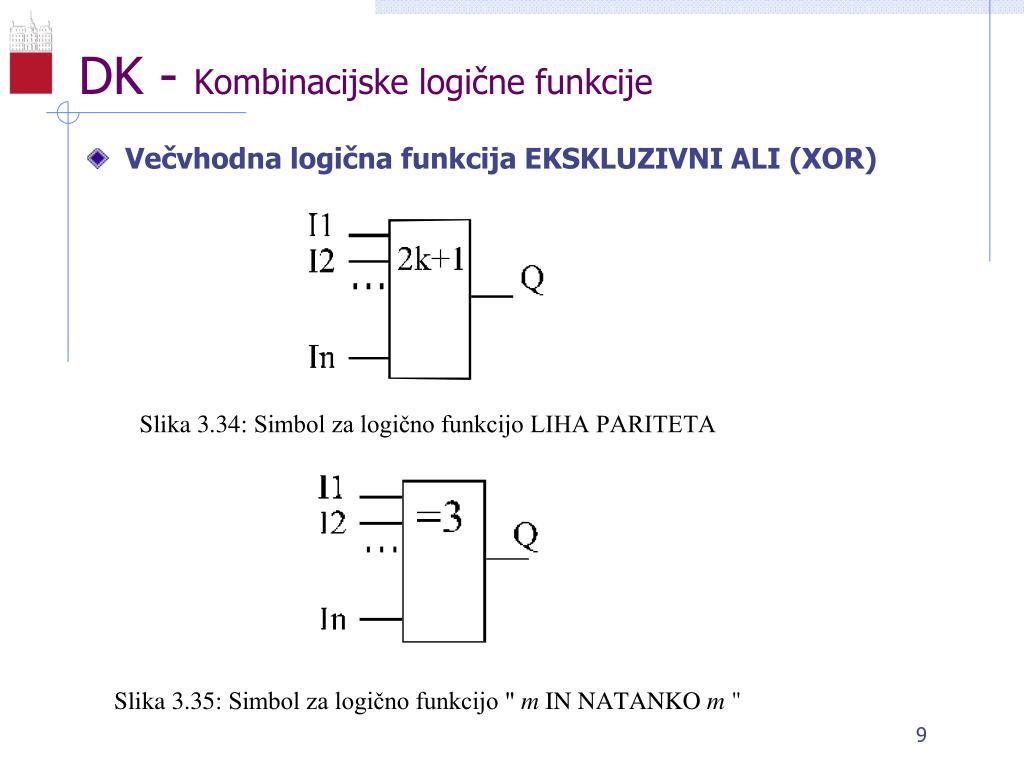

  9. DK - Kombinacijske logične funkcije • Večvhodna logična funkcija EKSKLUZIVNI ALI (XOR)

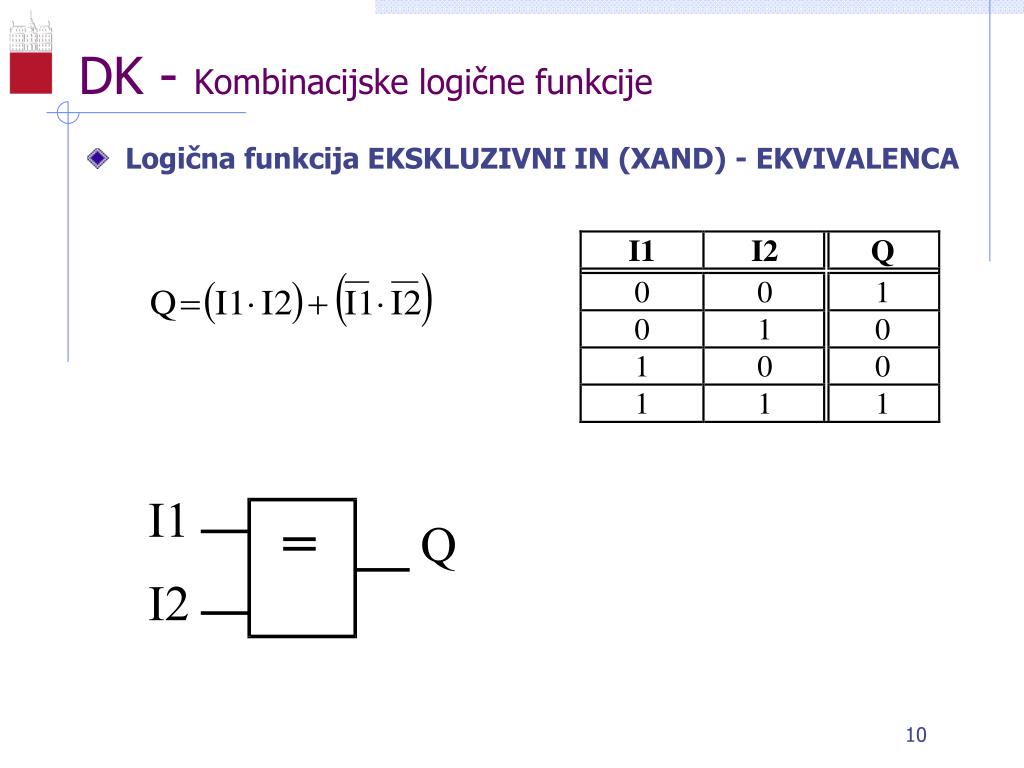

  10. DK - Kombinacijske logične funkcije • Logična funkcija EKSKLUZIVNI IN (XAND) - EKVIVALENCA

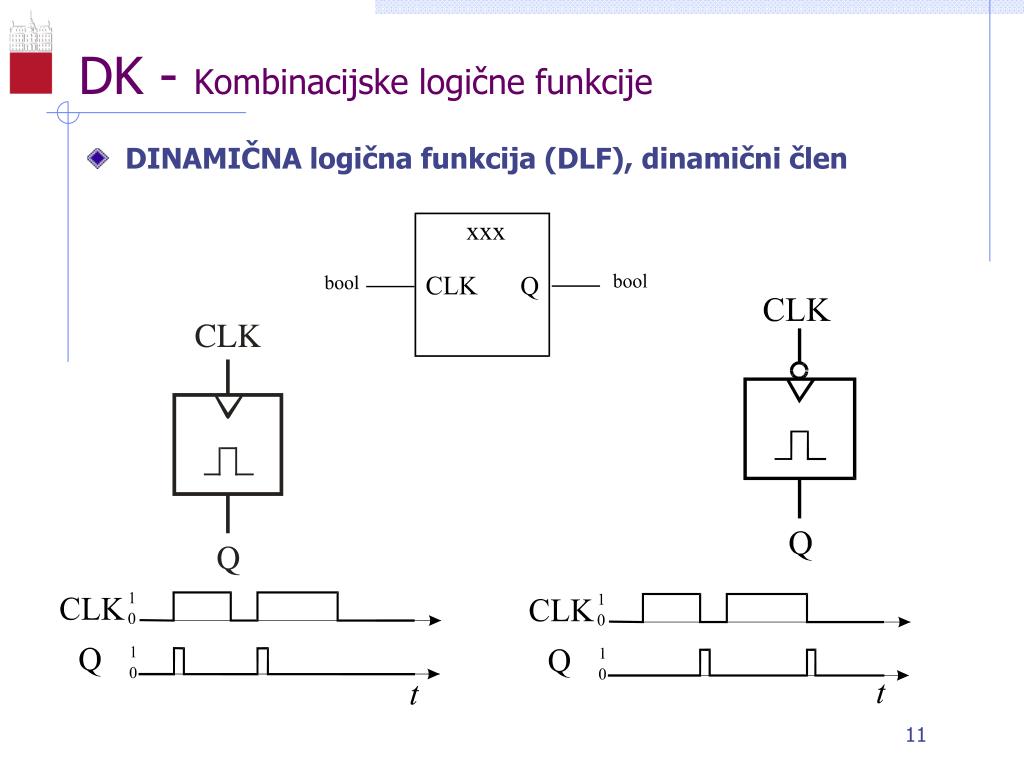

  11. DK - Kombinacijske logične funkcije • DINAMIČNA logična funkcija (DLF), dinamični člen

  12. DK – Pomnilne logične funkcije • RS pomnilna celica

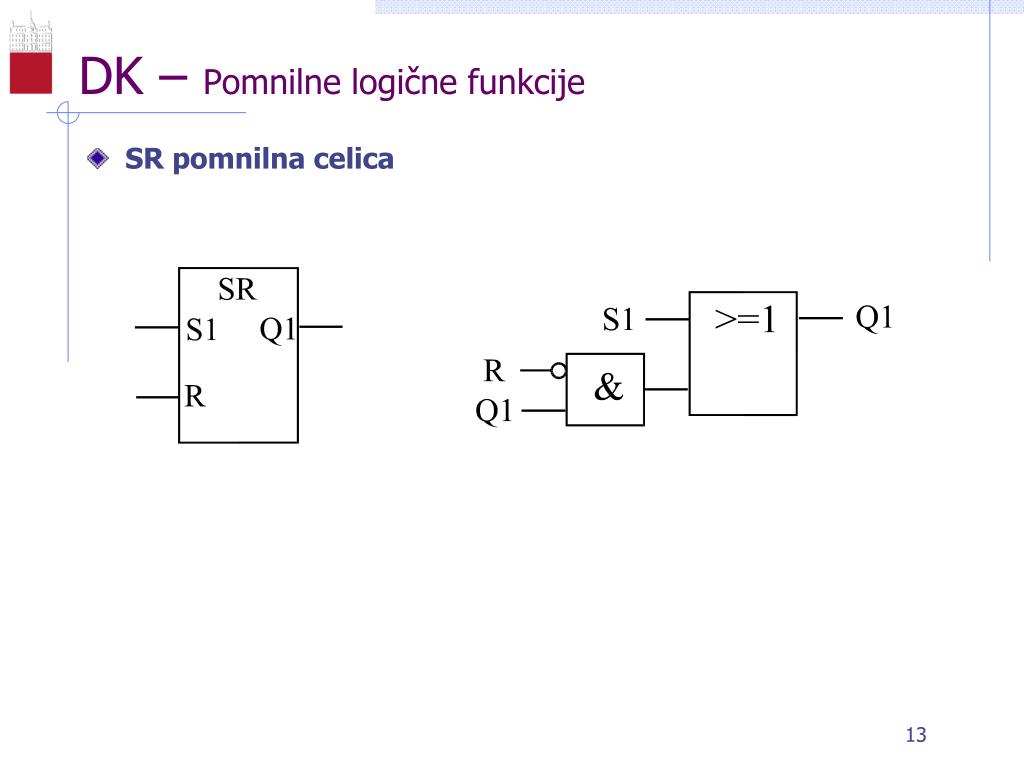

  13. DK – Pomnilne logične funkcije • SR pomnilna celica

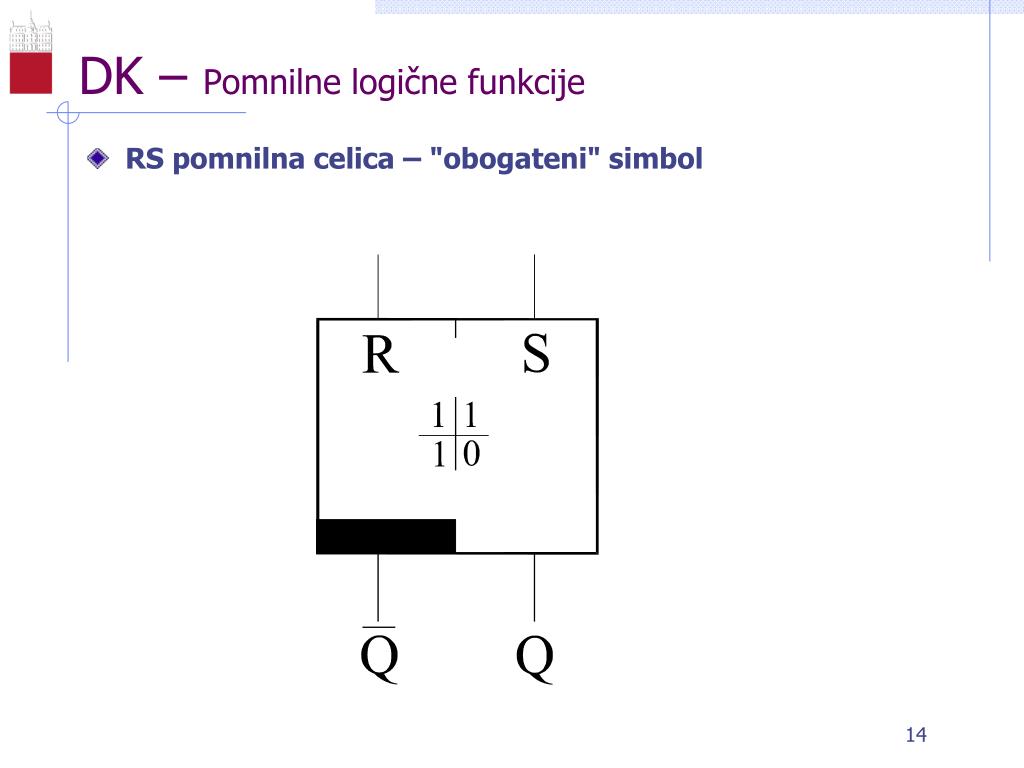

  14. DK – Pomnilne logične funkcije • RS pomnilna celica – "obogateni" simbol

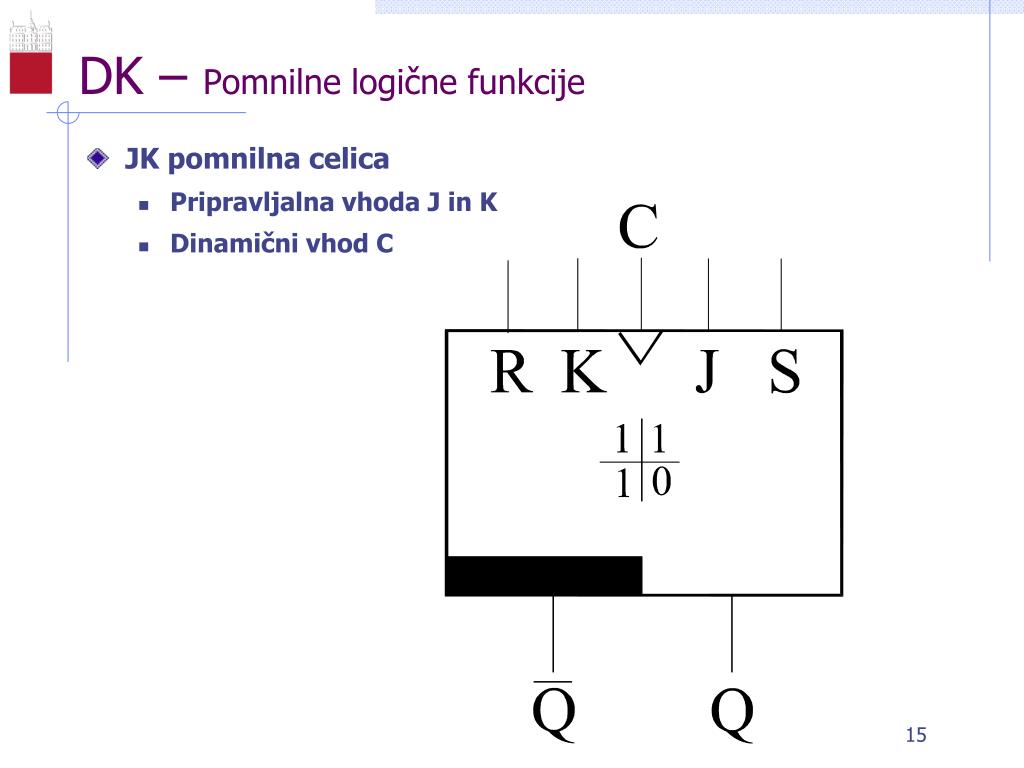

  15. DK – Pomnilne logične funkcije • JK pomnilna celica • Pripravljalna vhoda J in K • Dinamični vhod C

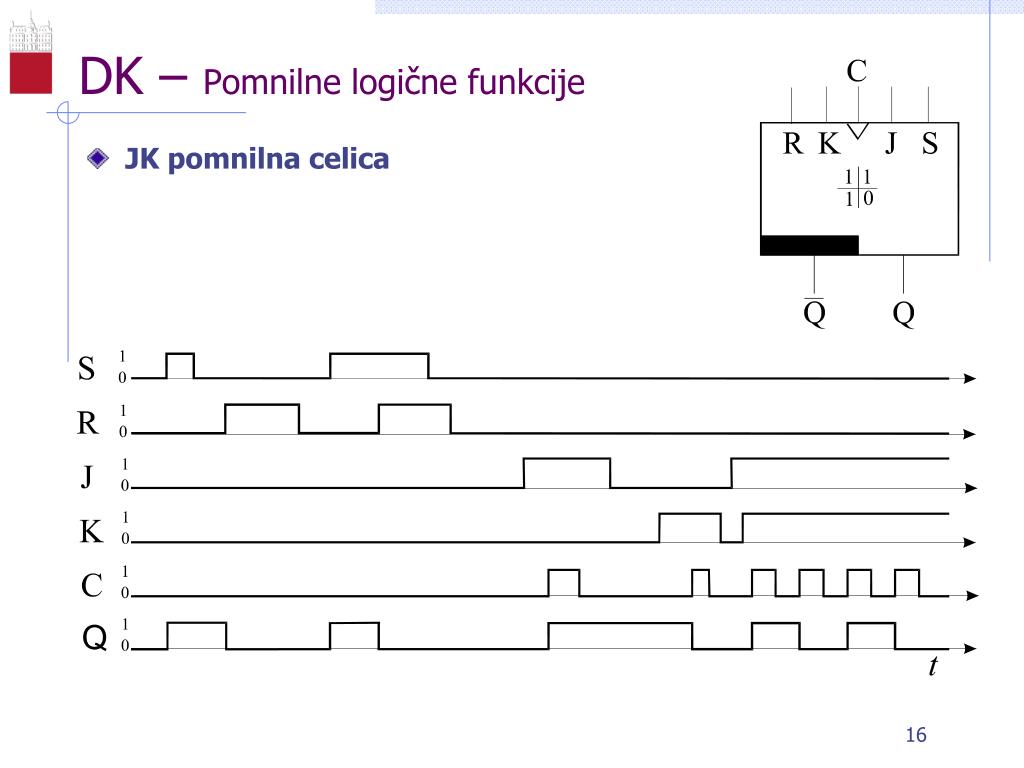

  16. DK – Pomnilne logične funkcije • JK pomnilna celica

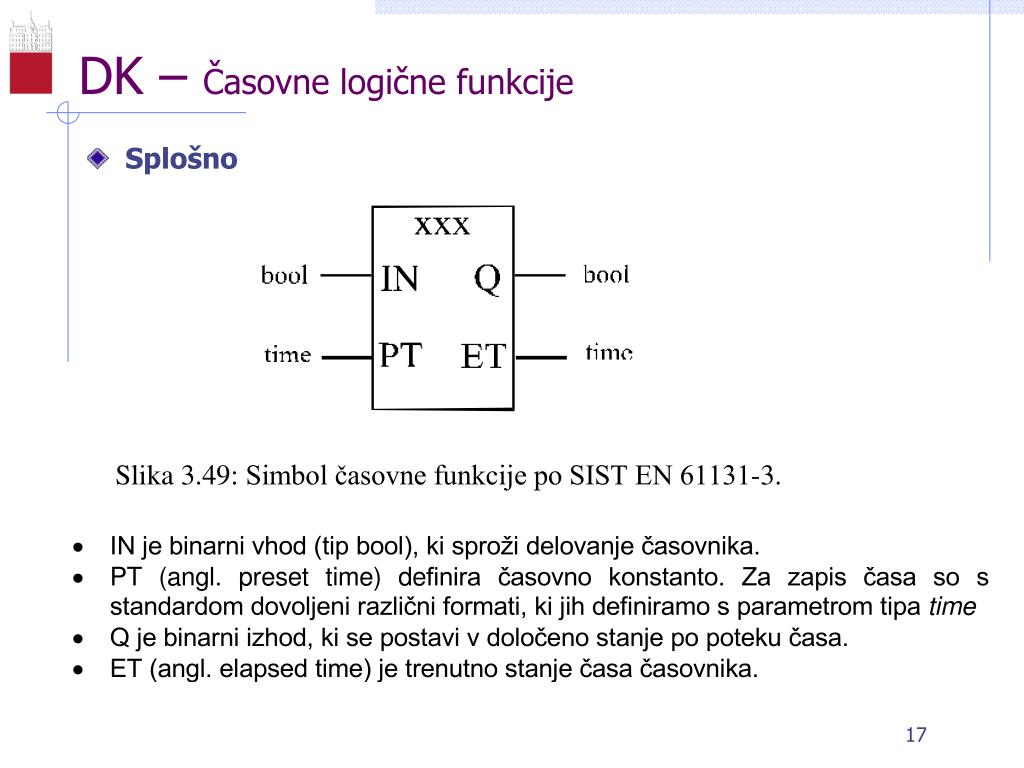

  17. DK – Časovne logične funkcije • Splošno

  18. DK – Časovne logične funkcije • Funkcija PULZ

  19. DK – Časovne logične funkcije • Funkcija ZAKASNITEV VKLOPA

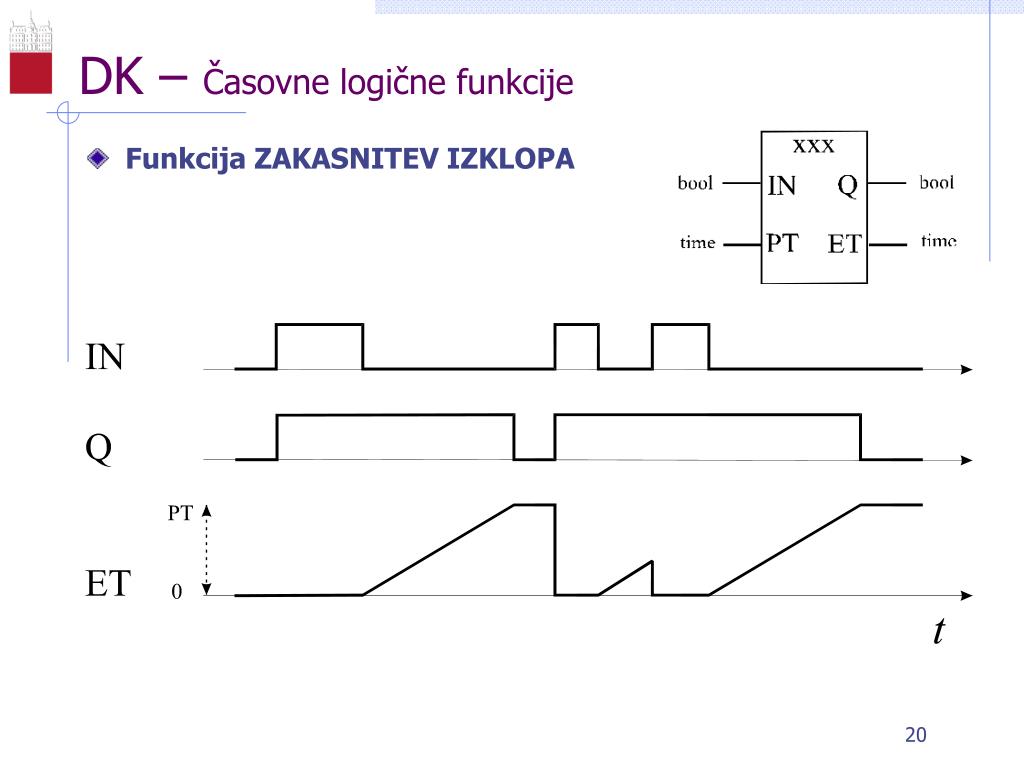

  20. DK – Časovne logične funkcije • Funkcija ZAKASNITEV IZKLOPA

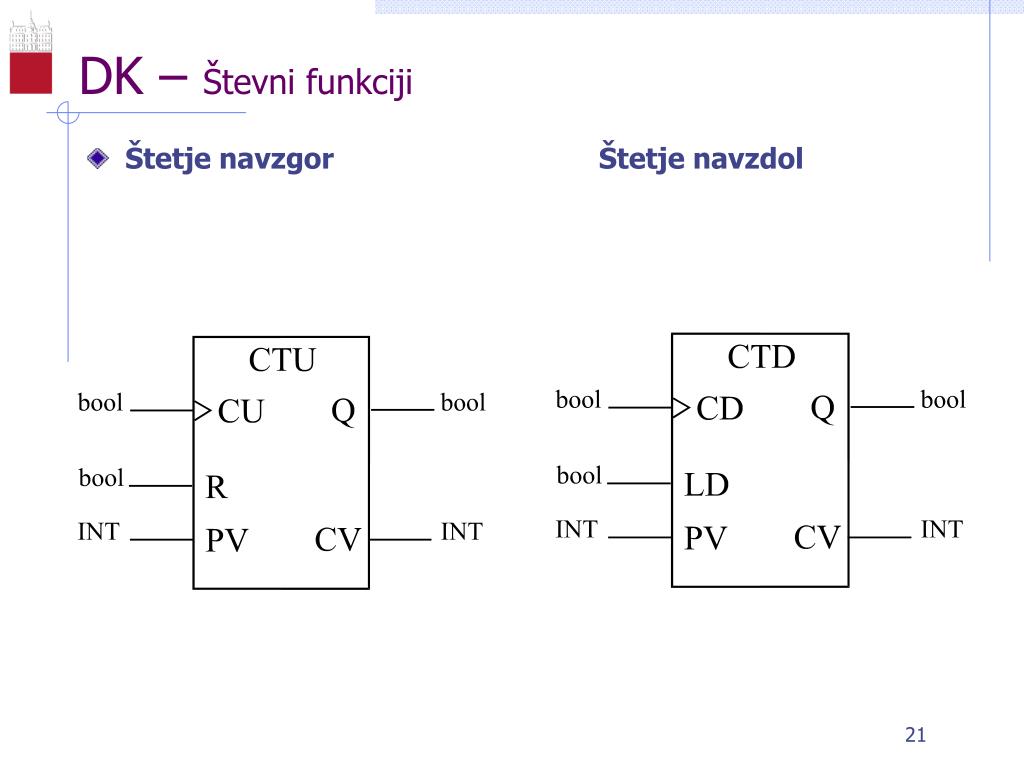

  21. DK – Števni funkciji • Štetje navzgor Štetje navzdol
