  1. РАЧУНАРСКЕ МРЕЖЕ: ПРОТОКОЛИ И ОПРЕМА srdjan.maricic@gmail.com КОМПЈУТЕРСКЕ ТЕХНОЛОГИЈЕ 2 - предавање бр. 1 -

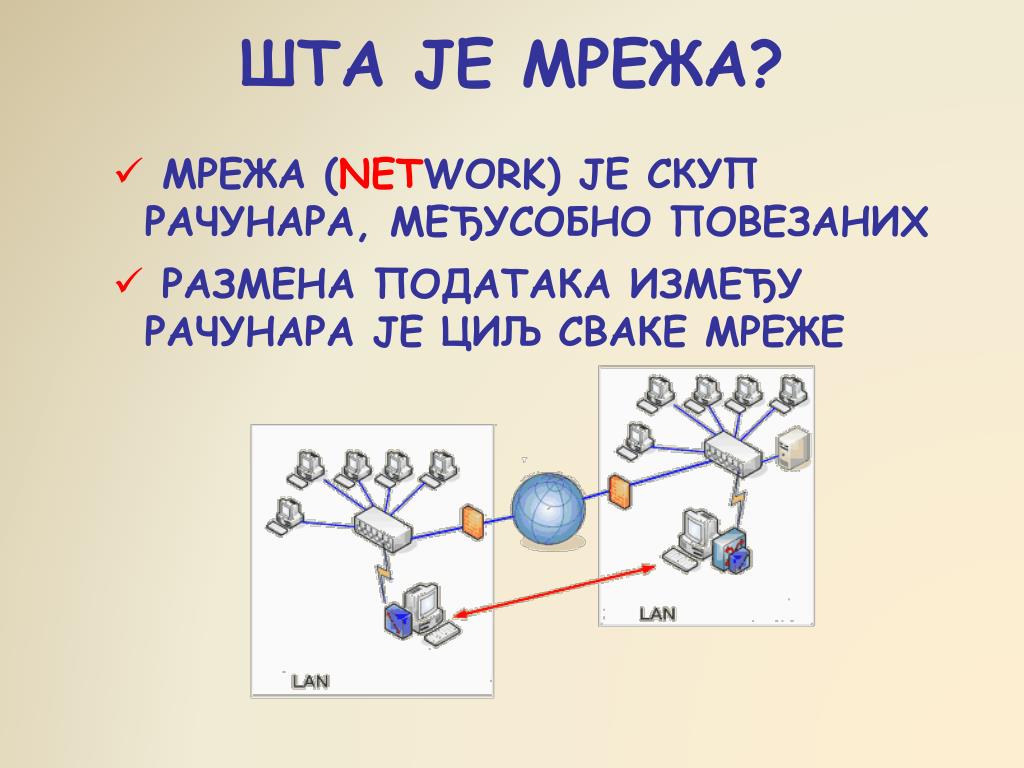

  2. ШТА ЈЕ МРЕЖА? • МРЕЖА (NETWORK) ЈЕ СКУП РАЧУНАРА, МЕЂУСОБНО ПОВЕЗАНИХ • РАЗМЕНА ПОДАТАКА ИЗМЕЂУ РАЧУНАРА ЈЕ ЦИЉ СВАКЕ МРЕЖЕ

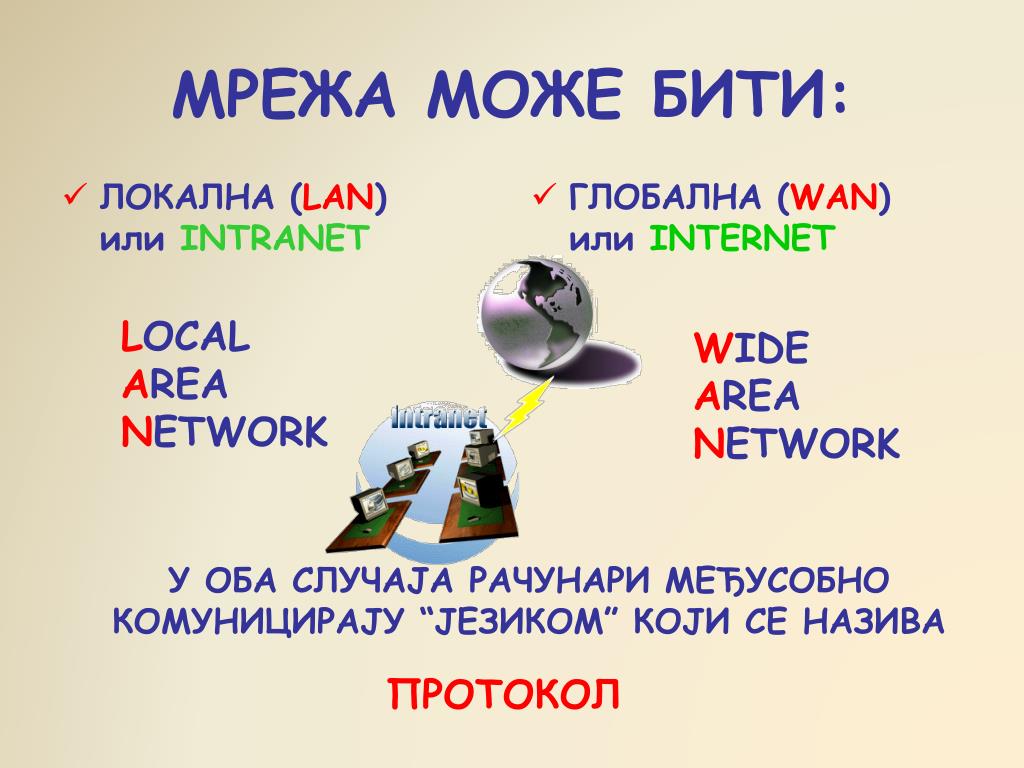

  3. ЛОКАЛНА (LAN) илиINTRANET ГЛОБАЛНА (WAN) илиINTERNET МРЕЖА МОЖЕ БИТИ: WIDE AREA NETWORK LOCAL AREA NETWORK У ОБА СЛУЧАЈА РАЧУНАРИ МЕЂУСОБНО КОМУНИЦИРАЈУ “ЈЕЗИКОМ” КОЈИ СЕ НАЗИВА ПРОТОКОЛ

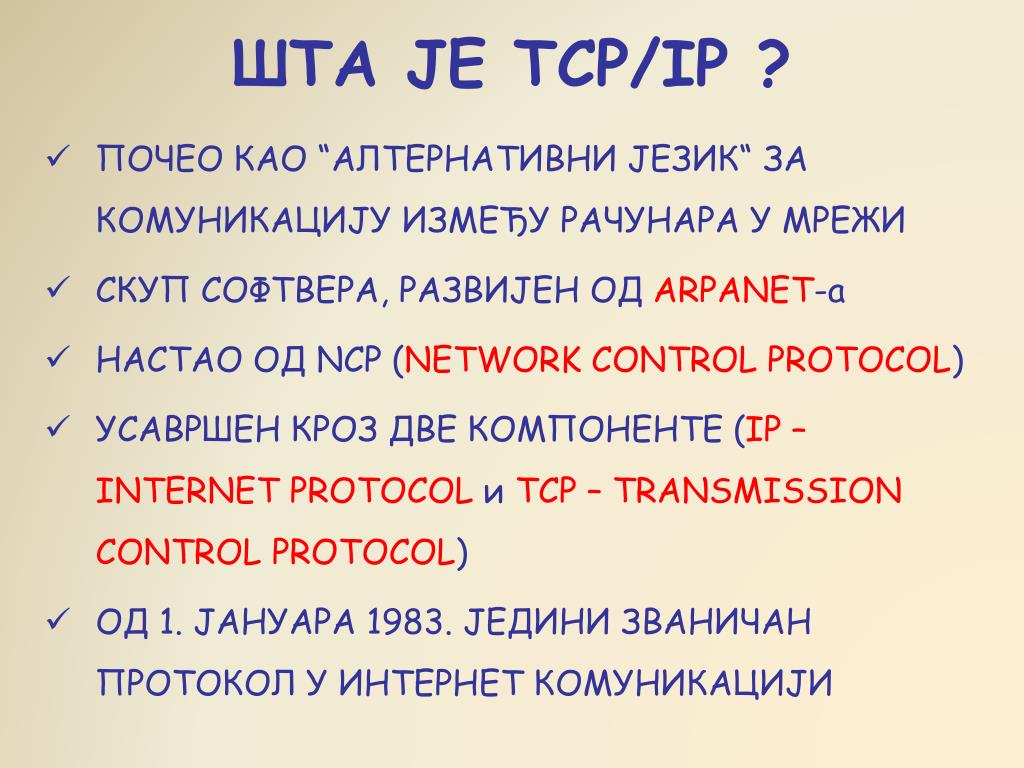

  4. ШТА ЈЕ TCP/IP ? ПОЧЕО КАО “АЛТЕРНАТИВНИ ЈЕЗИК“ ЗА КОМУНИКАЦИЈУ ИЗМЕЂУ РАЧУНАРА У МРЕЖИ СКУП СОФТВЕРА, РАЗВИЈЕН ОД ARPANET-а НАСТАО ОД NCP (NETWORK CONTROL PROTOCOL) УСАВРШЕН КРОЗ ДВЕ КОМПОНЕНТЕ (IP – INTERNET PROTOCOLи TCР – TRANSMISSION CONTROL PROTOCOL) ОД 1. ЈАНУАРА 1983. ЈЕДИНИ ЗВАНИЧАН ПРОТОКОЛ У ИНТЕРНЕТ КОМУНИКАЦИЈИ

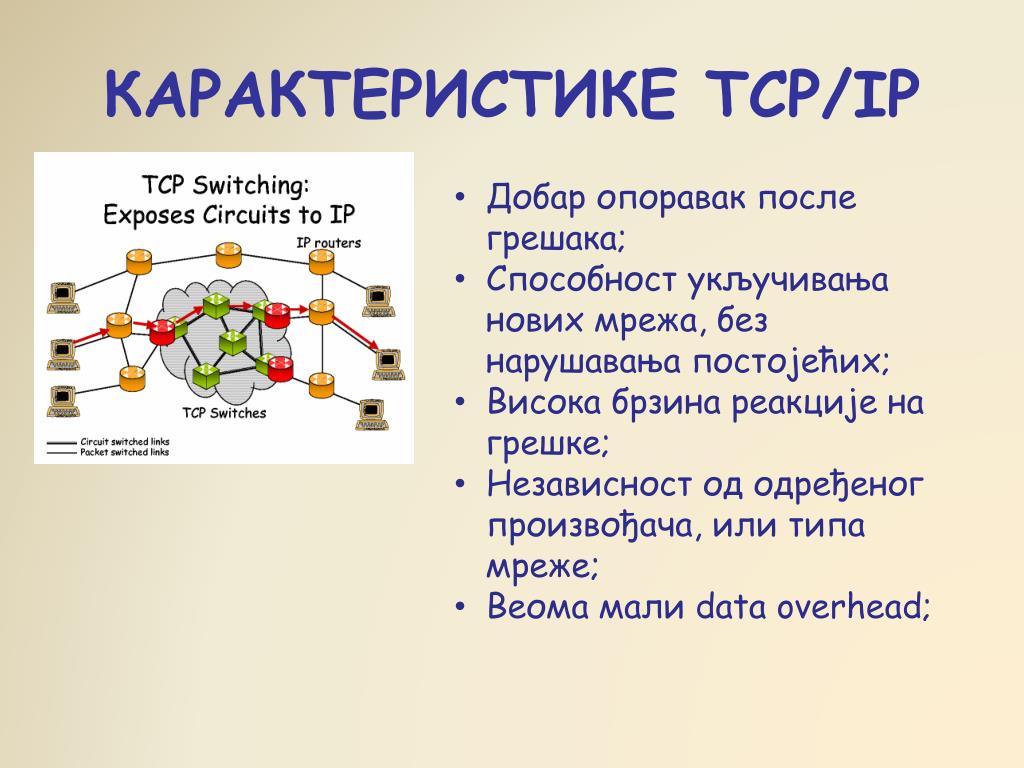

  5. КАРАКТЕРИСТИКЕ TCP/IP • Добар опоравак после грешака; • Способност укључивања нових мрежа, без нарушавања постојећих; • Висока брзина реакције на грешке; • Независност од одређеног произвођача, или типа мреже; • Веома мали data overhead;

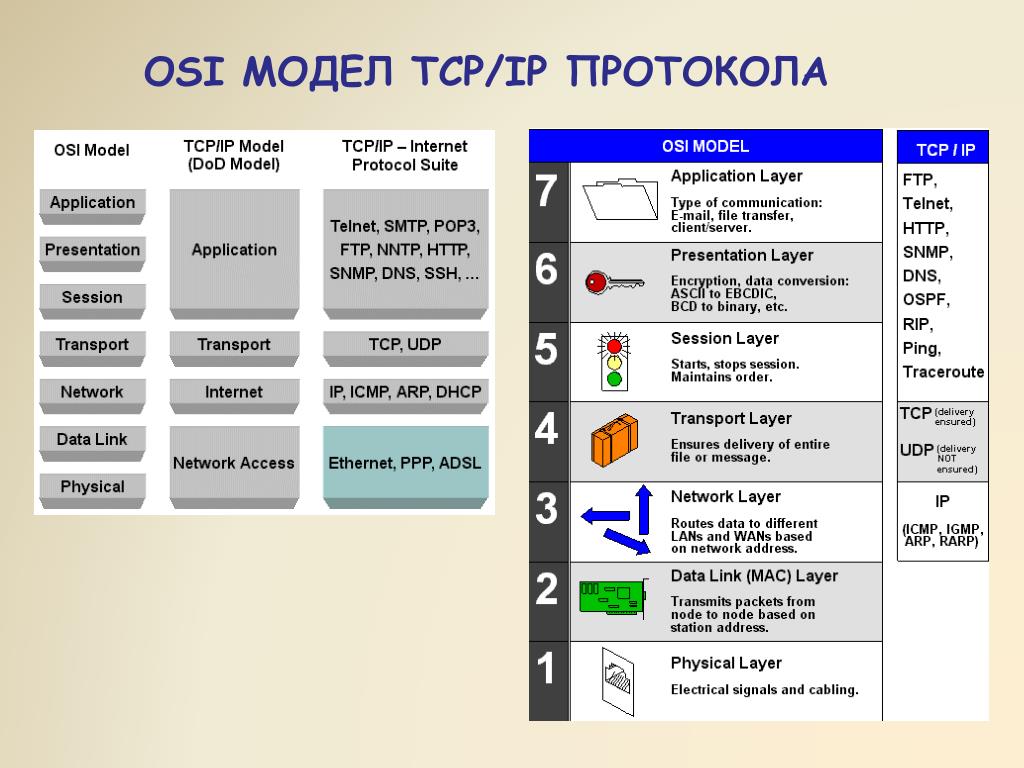

  6. OSIМОДЕЛ TCP/IP ПРОТОКОЛА

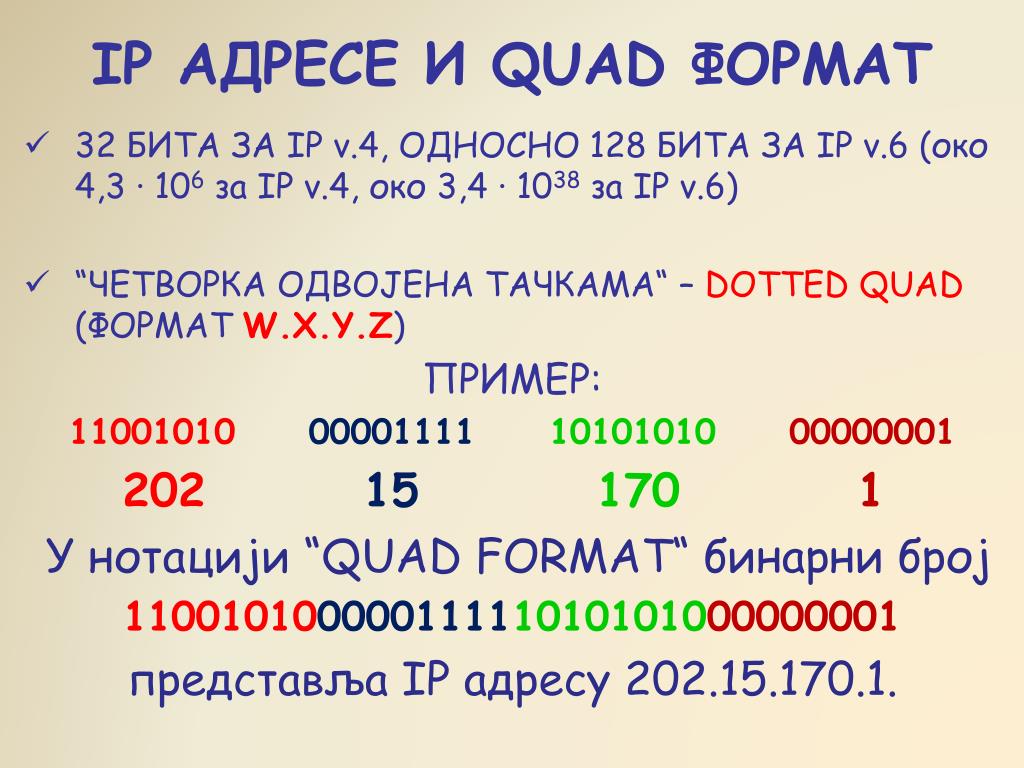

  7. IP АДРЕСЕ И QUAD ФОРМАТ • 32 БИТА ЗА IP v.4, ОДНОСНО 128 БИТА ЗА IP v.6 (око 4,3 ∙ 106 за IP v.4, око 3,4 ∙ 1038за IP v.6) • “ЧЕТВОРКА ОДВОЈЕНА ТАЧКАМА“ – DOTTED QUAD (ФОРМАТ W.X.Y.Z) ПРИМЕР: 11001010000011111010101000000001 202 151701 У нотацији “QUAD FORMAT“ бинарни број 11001010000011111010101000000001 представљаIP адресу202.15.170.1.

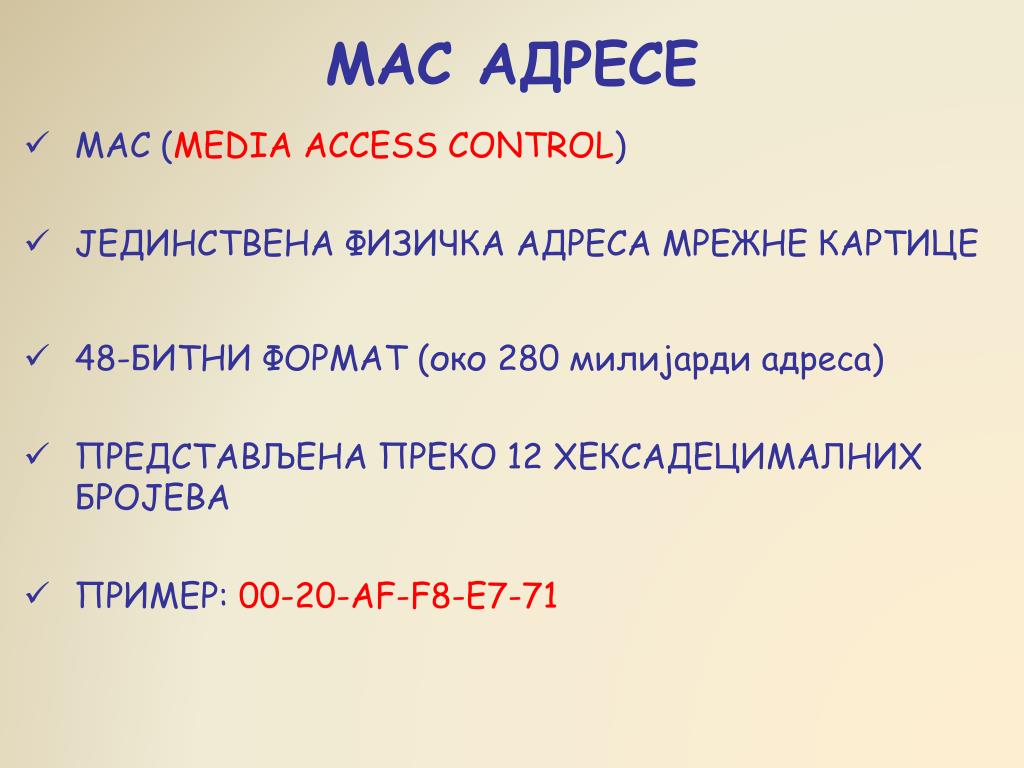

  8. МАСАДРЕСЕ • МАС (MEDIA ACCESS CONTROL) • ЈЕДИНСТВЕНА ФИЗИЧКА АДРЕСА МРЕЖНЕ КАРТИЦЕ • 48-БИТНИ ФОРМАТ (око 280 милијарди адреса) • ПРЕДСТАВЉЕНА ПРЕКО 12 ХЕКСАДЕЦИМАЛНИХ БРОЈЕВА • ПРИМЕР: 00-20-AF-F8-E7-71

  9. МРЕЖНЕ КЛАСЕ А,В и С • МРЕЖЕ КЛАСЕ А (ПРВИХ 8 БИТОВА ПОСТАВЉА NIC, ОД 0 – 126, 224ХОСТОВА) • МРЕЖЕ КЛАСЕ В (ПРВИХ 16 БИТОВА ПОСТАВЉА NIC, ОД 128 - 191, 216ХОСТОВА) • МРЕЖЕ КЛАСЕ С (ПРВА 24 БИТА ПОСТАВЉА NIC, ОД 192 - 223 , 28ХОСТОВА)

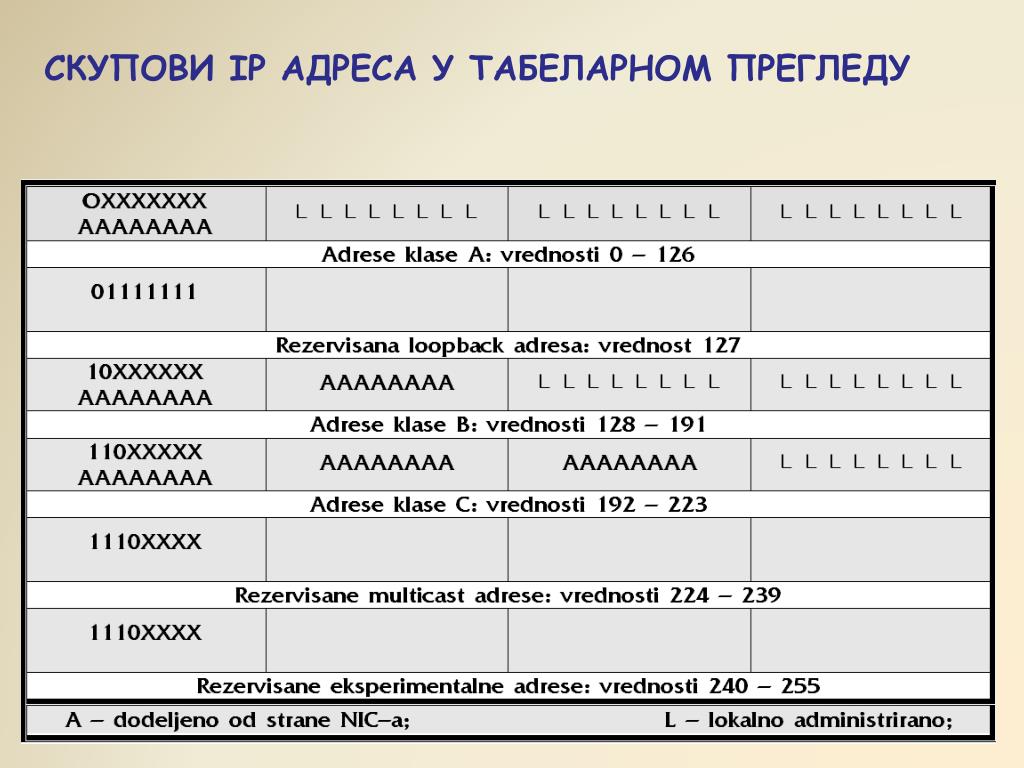

  10. СКУПОВИ IP АДРЕСА У ТАБЕЛАРНОМ ПРЕГЛЕДУ

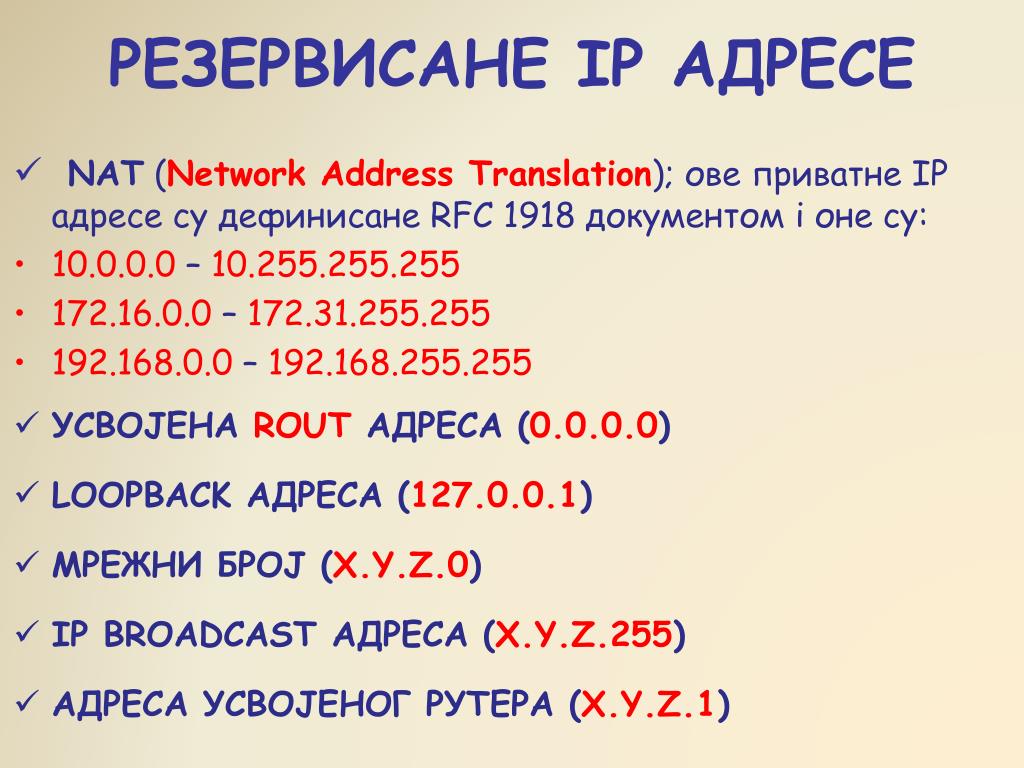

  11. РЕЗЕРВИСАНЕ IP АДРЕСЕ • NAT (Network Address Translation); овe приватнеIP адресе су дефинисанеRFC 1918 документомiоне су: • 10.0.0.0–10.255.255.255 • 172.16.0.0–172.31.255.255 • 192.168.0.0–192.168.255.255 • УСВОЈЕНАROUTАДРЕСА (0.0.0.0) • LOOPBACK АДРЕСА (127.0.0.1) • МРЕЖНИ БРОЈ (X.Y.Z.0) • IP BROADCAST АДРЕСА (X.Y.Z.255) • АДРЕСА УСВОЈЕНОГ РУТЕРА (X.Y.Z.1)

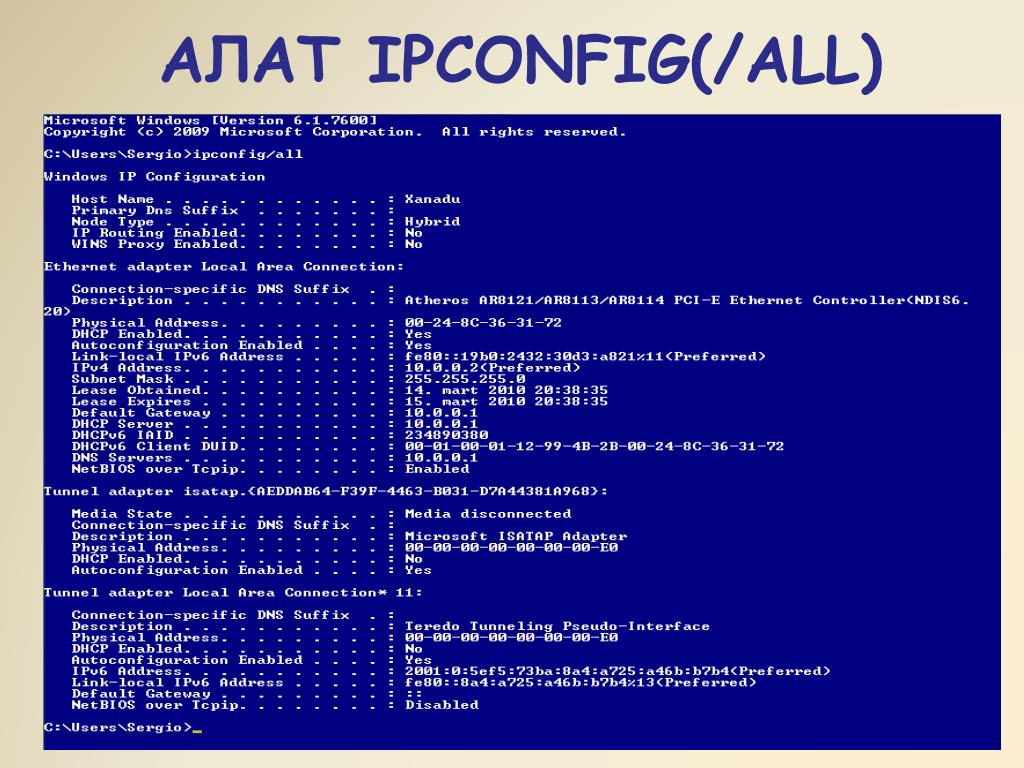

  12. АЛАТ IPCONFIG(/ALL)

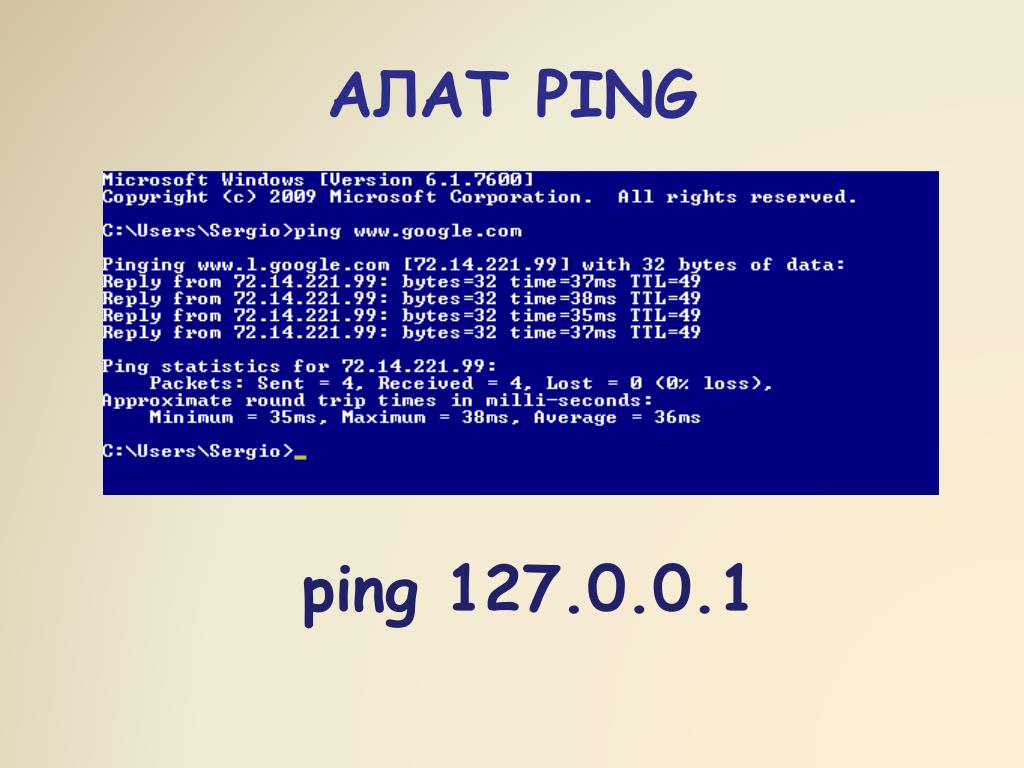

  13. АЛАТ PING ping 127.0.0.1

  14. ПРОШЛОСТ, САДАШЊОСТ И БУДУЋНОСТ TCP/IP • 1. ЈАНУАР 1983. • ВЕЗА ИЗМЕЂУ РАЧУНАРА • ПОТРЕБА ШИРЕЊА • НОВИ ПРОГРАМИ • НОВЕ ТЕХНОЛОГИЈЕ

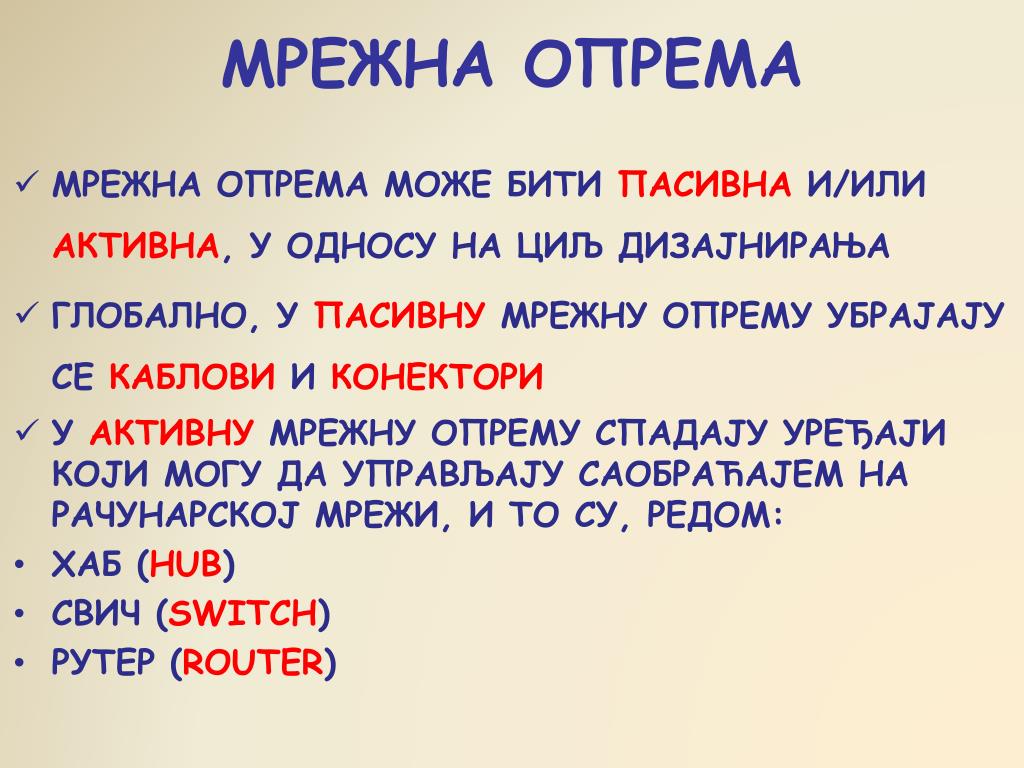

  15. МРЕЖНА ОПРЕМА • МРЕЖНА ОПРЕМА МОЖЕ БИТИ ПАСИВНА И/ИЛИ АКТИВНА, У ОДНОСУ НА ЦИЉ ДИЗАЈНИРАЊА • ГЛОБАЛНО, У ПАСИВНУ МРЕЖНУ ОПРЕМУ УБРАЈАЈУ СЕ КАБЛОВИ И КОНЕКТОРИ • У АКТИВНУ МРЕЖНУ ОПРЕМУ СПАДАЈУ УРЕЂАЈИ КОЈИ МОГУ ДА УПРАВЉАЈУ САОБРАЋАЈЕМ НА РАЧУНАРСКОЈ МРЕЖИ, И ТО СУ, РЕДОМ: • ХАБ (HUB) • СВИЧ (SWITCH) • РУТЕР (ROUTER)

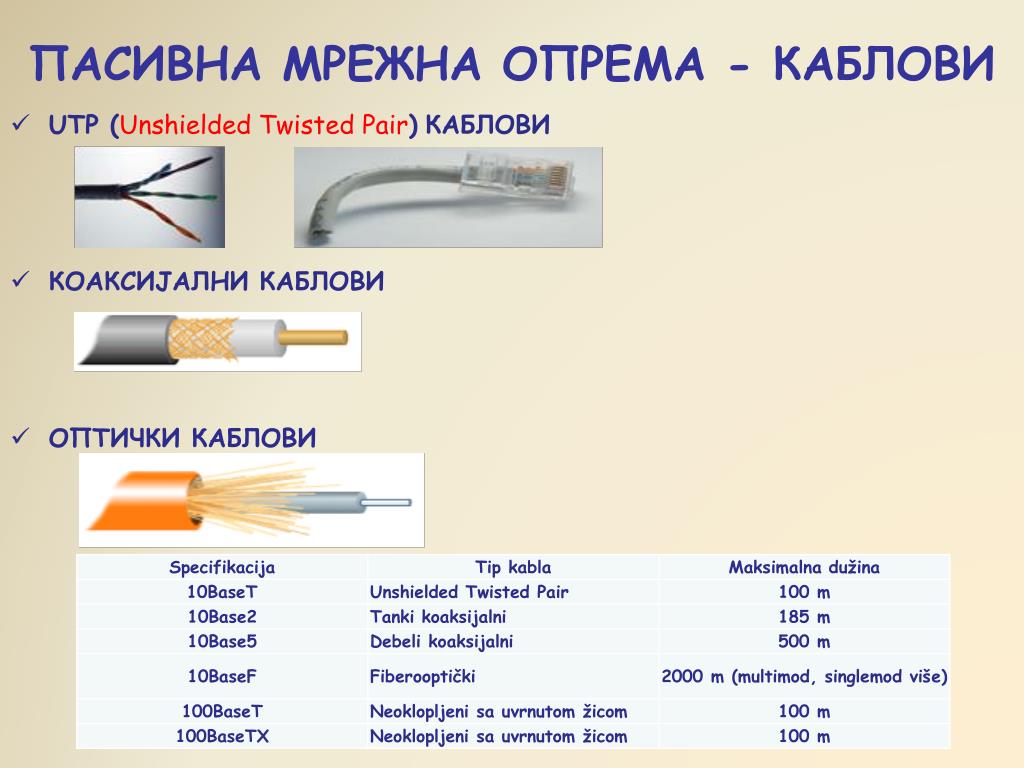

  16. ПАСИВНА МРЕЖНА ОПРЕМА - КАБЛОВИ • UTP (Unshielded Twisted Pair)КАБЛОВИ • КОАКСИЈАЛНИ КАБЛОВИ • ОПТИЧКИ КАБЛОВИ

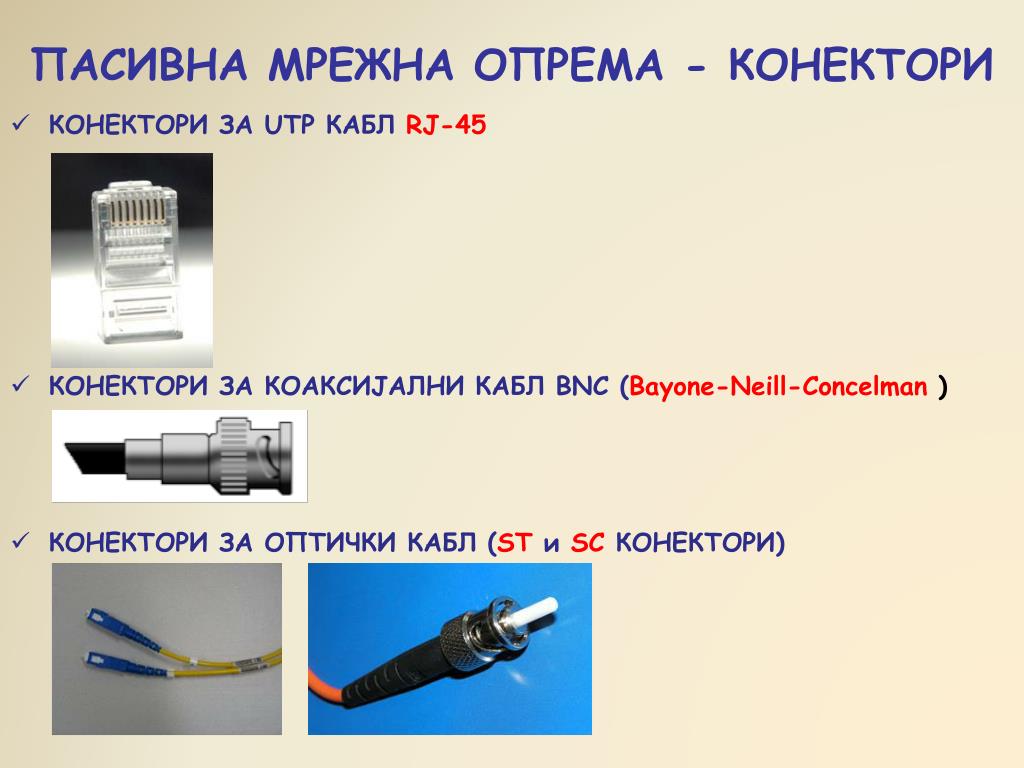

  17. ПАСИВНА МРЕЖНА ОПРЕМА - КОНЕКТОРИ • КОНЕКТОРИ ЗА UTP КАБЛ RJ-45 • КОНЕКТОРИ ЗА КОАКСИЈАЛНИ КАБЛ BNC (Bayone-Neill-Concelman) • КОНЕКТОРИ ЗА ОПТИЧКИ КАБЛ (STи SC КОНЕКТОРИ)

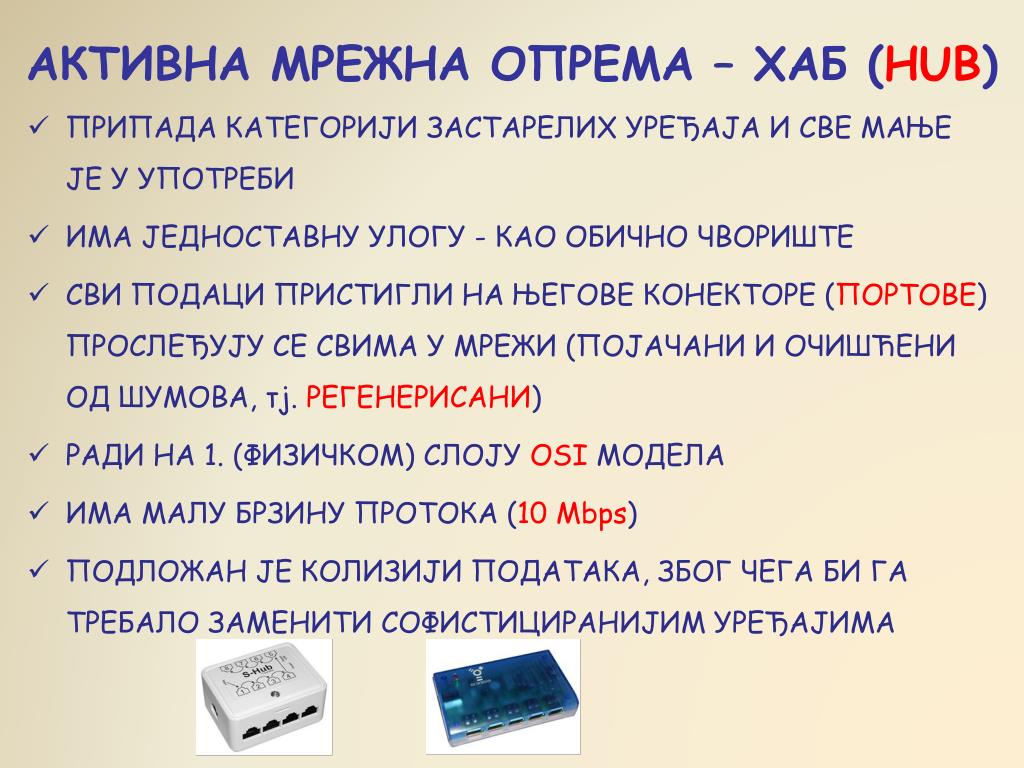

  18. АКТИВНА МРЕЖНА ОПРЕМА – ХАБ (HUB) • ПРИПАДА КАТЕГОРИЈИ ЗАСТАРЕЛИХ УРЕЂАЈА И СВЕ МАЊЕ ЈЕ У УПОТРЕБИ • ИМА ЈЕДНОСТАВНУ УЛОГУ - КАО ОБИЧНО ЧВОРИШТЕ • СВИ ПОДАЦИ ПРИСТИГЛИ НА ЊЕГОВЕ КОНЕКТОРЕ (ПОРТОВЕ)ПРОСЛЕЂУЈУ СЕ СВИМА У МРЕЖИ (ПОЈАЧАНИ И ОЧИШЋЕНИ ОД ШУМОВА, тј. РЕГЕНЕРИСАНИ) • РАДИ НА 1. (ФИЗИЧКОМ) СЛОЈУ OSI МОДЕЛА • ИМА МАЛУ БРЗИНУ ПРОТОКА(10Mbps) • ПОДЛОЖАН ЈЕ КОЛИЗИЈИ ПОДАТАКА, ЗБОГ ЧЕГА БИ ГА ТРЕБАЛО ЗАМЕНИТИ СОФИСТИЦИРАНИЈИМ УРЕЂАЈИМА

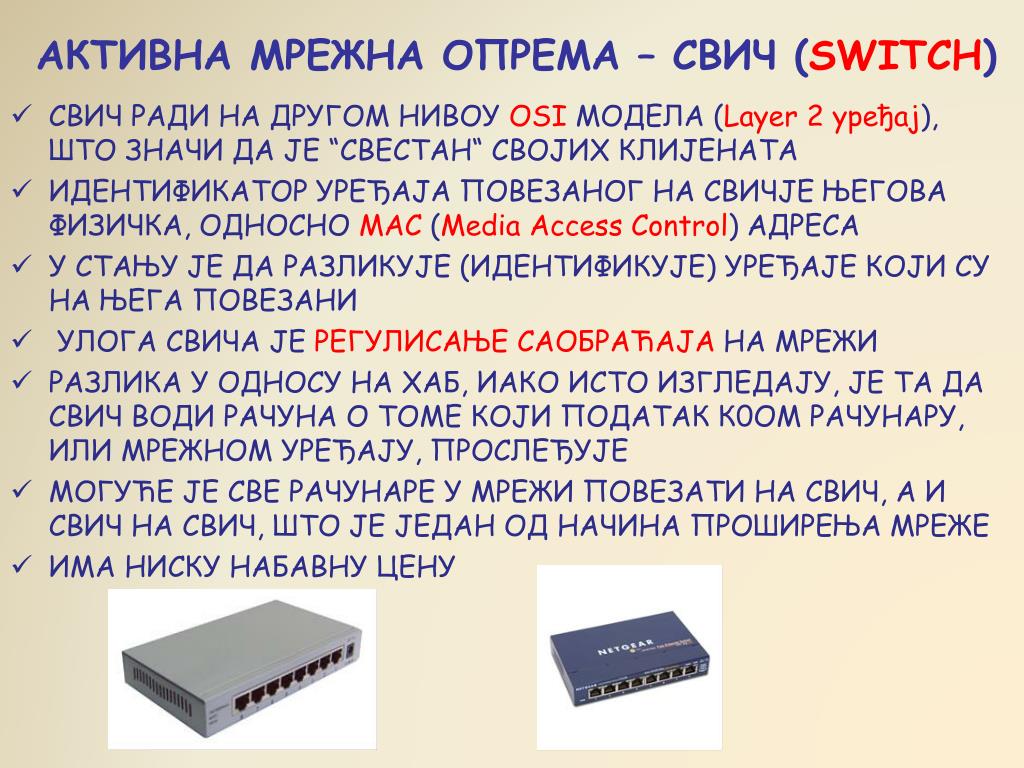

  19. АКТИВНА МРЕЖНА ОПРЕМА – СВИЧ (SWITCH) • СВИЧ РАДИ НА ДРУГОМ НИВОУ OSIМОДЕЛА(Layer 2 уређај),ШТО ЗНАЧИ ДА ЈЕ “СВЕСТАН“ СВОЈИХ КЛИЈЕНАТА • ИДЕНТИФИКАТОР УРЕЂАЈА ПОВЕЗАНОГ НА СВИЧЈЕ ЊЕГОВА ФИЗИЧКА, ОДНОСНОMAC (Media Access Control) АДРЕСА • У СТАЊУ ЈЕ ДА РАЗЛИКУЈЕ (ИДЕНТИФИКУЈЕ) УРЕЂАЈЕ КОЈИ СУ НА ЊЕГА ПОВЕЗАНИ • УЛОГА СВИЧА ЈЕ РЕГУЛИСАЊЕ САОБРАЋАЈА НА МРЕЖИ • РАЗЛИКА У ОДНОСУ НА ХАБ, ИАКО ИСТО ИЗГЛЕДАЈУ, ЈЕ ТА ДА СВИЧ ВОДИ РАЧУНА О ТОМЕ КОЈИ ПОДАТАК К0ОМ РАЧУНАРУ, ИЛИ МРЕЖНОМ УРЕЂАЈУ, ПРОСЛЕЂУЈЕ • МОГУЋЕ ЈЕ СВЕ РАЧУНАРЕ У МРЕЖИ ПОВЕЗАТИ НА СВИЧ, А И СВИЧ НА СВИЧ, ШТО ЈЕ ЈЕДАН ОД НАЧИНА ПРОШИРЕЊА МРЕЖЕ • ИМА НИСКУ НАБАВНУ ЦЕНУ

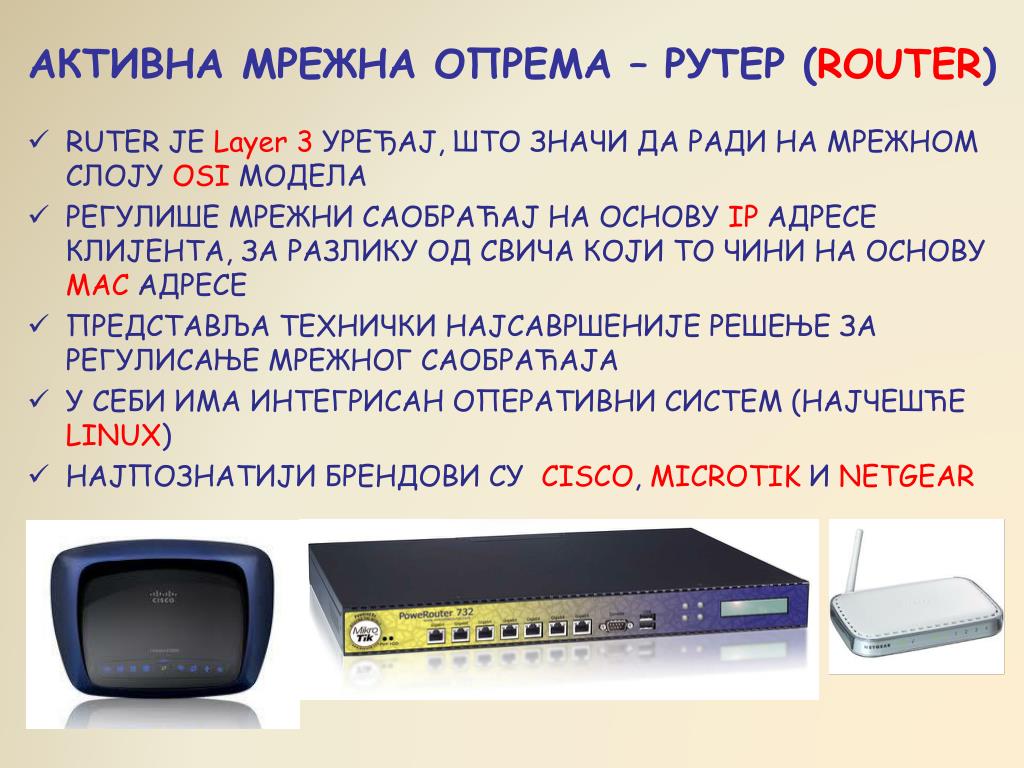

  20. АКТИВНА МРЕЖНА ОПРЕМА – РУТЕР (ROUTER) • RUTER JE Layer 3УРЕЂАЈ, ШТО ЗНАЧИ ДА РАДИ НА МРЕЖНОМ СЛОЈУ OSI МОДЕЛА • РЕГУЛИШЕ МРЕЖНИ САОБРАЋАЈ НА ОСНОВУIPАДРЕСЕ КЛИЈЕНТА, ЗА РАЗЛИКУ ОД СВИЧА КОЈИ ТО ЧИНИНА ОСНОВУ MACАДРЕСЕ • ПРЕДСТАВЉА ТЕХНИЧКИ НАЈСАВРШЕНИЈЕ РЕШЕЊЕ ЗА РЕГУЛИСАЊЕ МРЕЖНОГ САОБРАЋАЈА • У СЕБИ ИМА ИНТЕГРИСАН ОПЕРАТИВНИ СИСТЕМ (НАЈЧЕШЋЕ LINUX) • НАЈПОЗНАТИЈИ БРЕНДОВИ СУ CISCO, MICROTIKИNETGEAR

  21. Срђан Маричић, MCSE, Ma of EE
