16/11/2001. N I S H I. EDIÇÕES ANTERIORES. SAIR. PROTEÇÃO DAS BOBINAS CONTRA DESCARGAS. “Função do material semi-condutivo na parte reta da bobina”. “ NISHI SAN ”:.

talmai
Download Presentation

16/11/2001

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

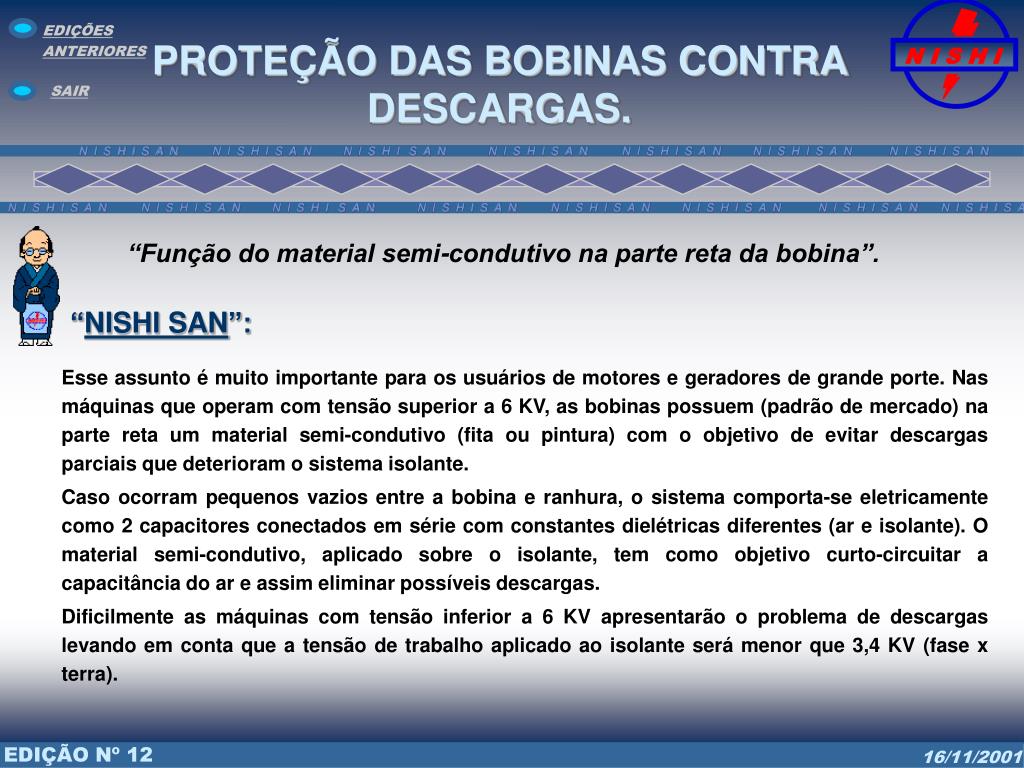

  1. 16/11/2001 N I S H I EDIÇÕES ANTERIORES SAIR PROTEÇÃO DAS BOBINAS CONTRA DESCARGAS. “Função do material semi-condutivo na parte reta da bobina”. “NISHI SAN”: • Esse assunto é muito importante para os usuários de motores e geradores de grande porte. Nas máquinas que operam com tensão superior a 6 KV, as bobinas possuem (padrão de mercado) na parte reta um material semi-condutivo (fita ou pintura) com o objetivo de evitar descargas parciais que deterioram o sistema isolante. • Caso ocorram pequenos vazios entre a bobina e ranhura, o sistema comporta-se eletricamente como 2 capacitores conectados em série com constantes dielétricas diferentes (ar e isolante). O material semi-condutivo, aplicado sobre o isolante, tem como objetivo curto-circuitar a capacitância do ar e assim eliminar possíveis descargas. • Dificilmente as máquinas com tensão inferior a 6 KV apresentarão o problema de descargas levando em conta que a tensão de trabalho aplicado ao isolante será menor que 3,4 KV (fase x terra). EDIÇÃO Nº 12
