  1. 初三复习 家庭电路 安全用电

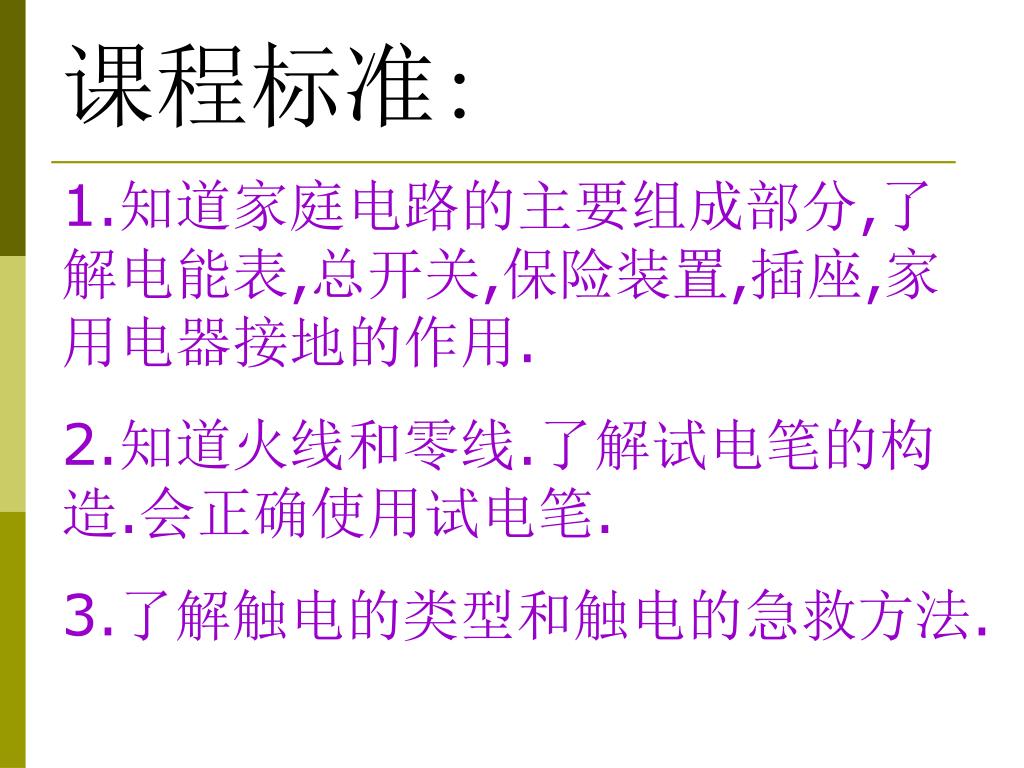

  2. 课程标准: 1.知道家庭电路的主要组成部分,了解电能表,总开关,保险装置,插座,家用电器接地的作用. 2.知道火线和零线.了解试电笔的构造.会正确使用试电笔. 3.了解触电的类型和触电的急救方法.

  3. 家庭电路的组成 电能表

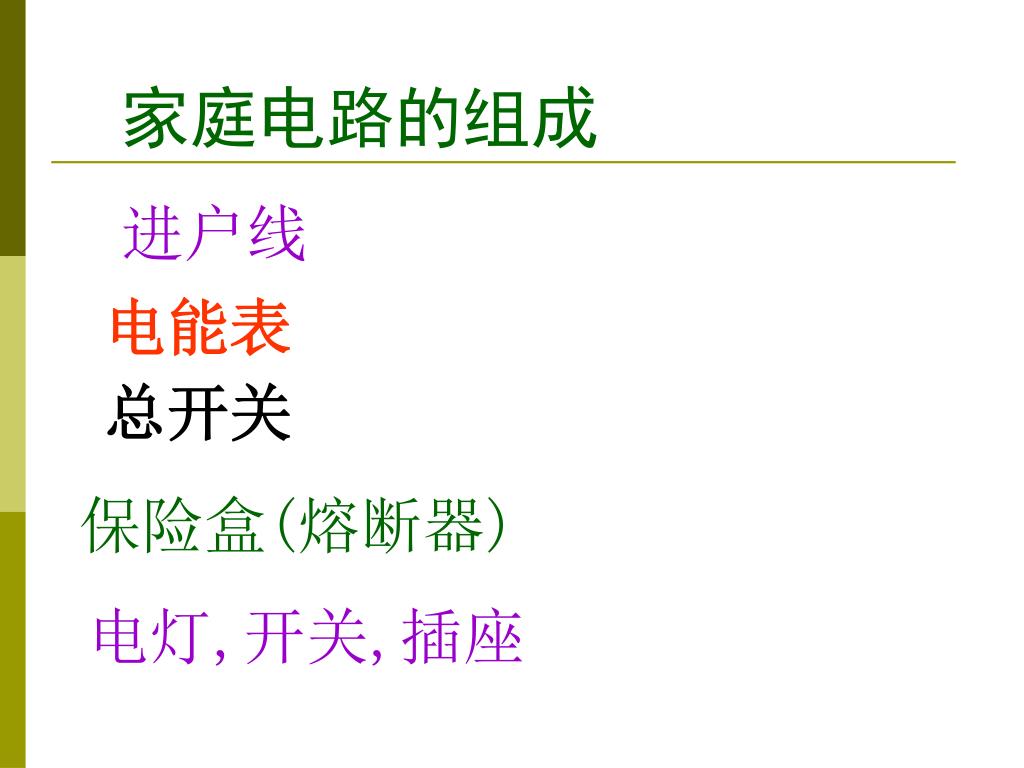

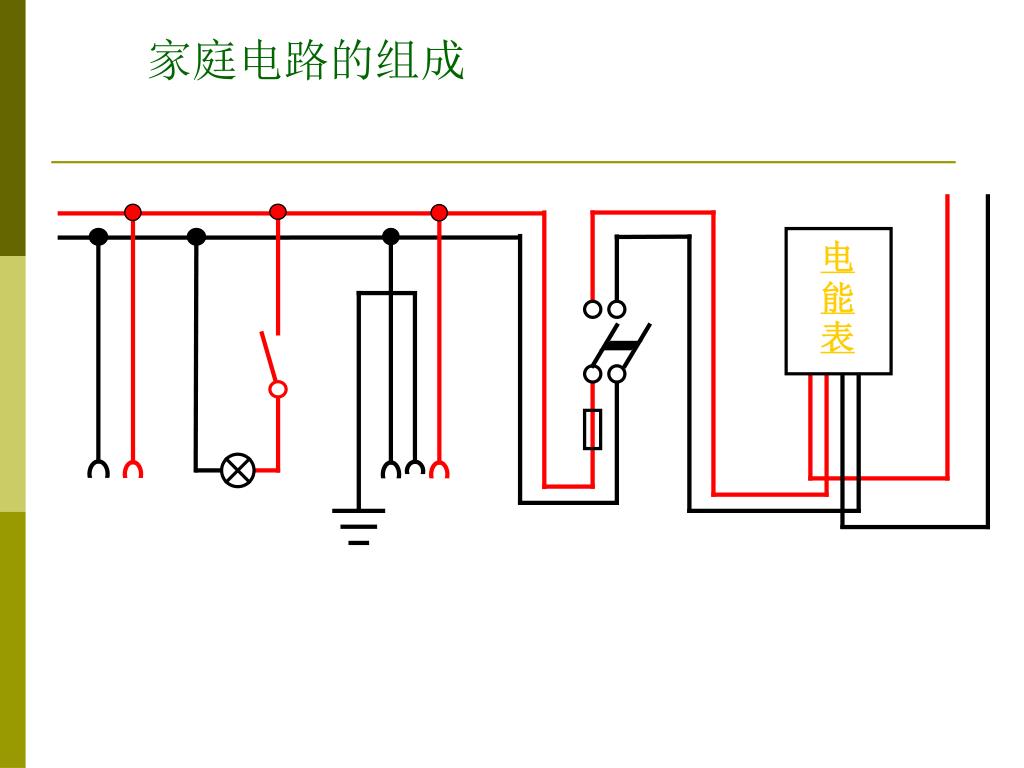

  4. 家庭电路的组成 进户线 电能表 总开关 保险盒(熔断器) 电灯,开关,插座

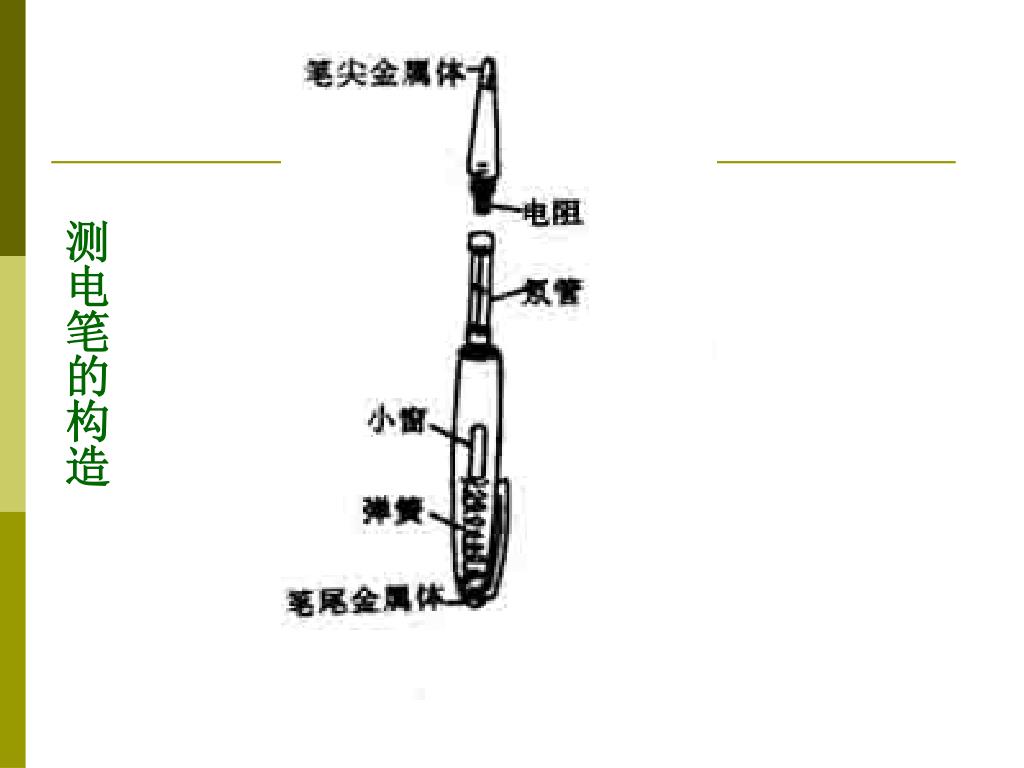

  5. 测电笔的构造

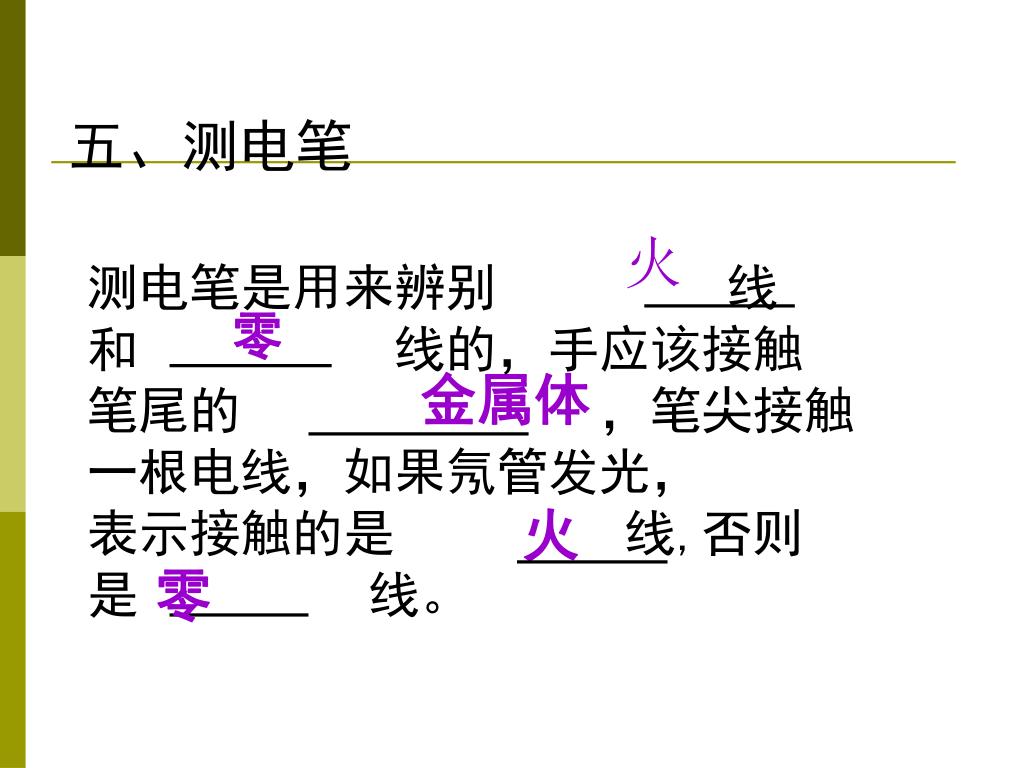

  6. 测电笔是用来辨别 线 和 线的,手应该接触 笔尾的 ,笔尖接触 一根电线,如果氖管发光, 表示接触的是 线,否则 是 线。 五、测电笔 火 零 金属体 火 零

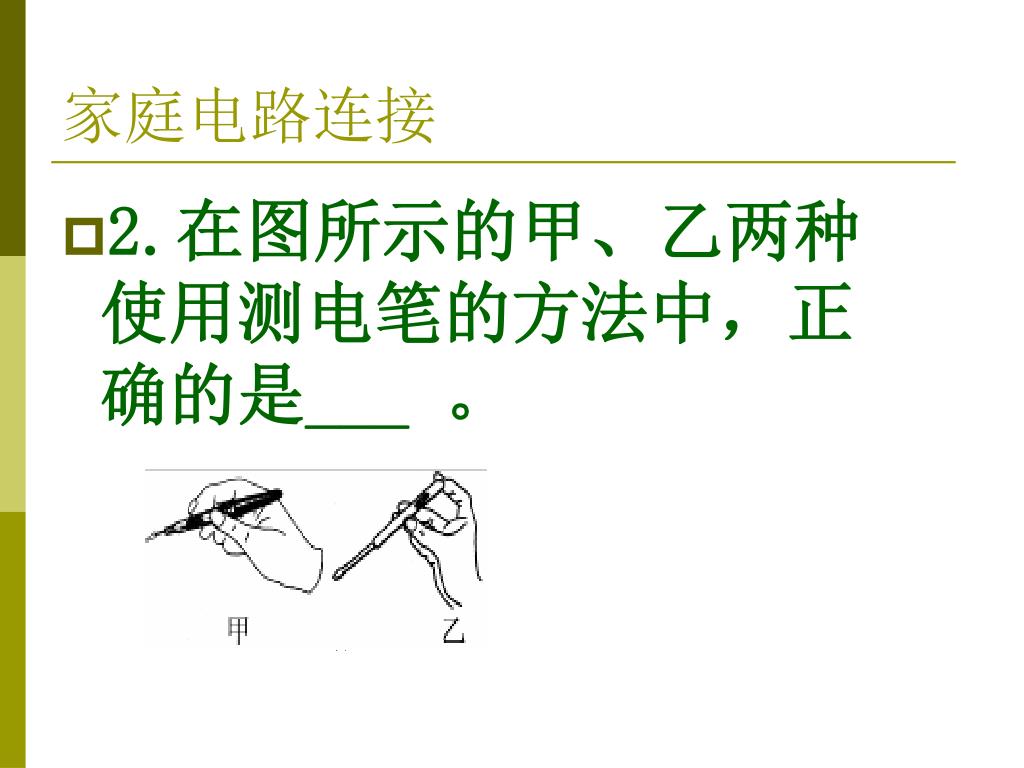

  7. 2.在图所示的甲、乙两种使用测电笔的方法中,正确的是___ 。 图1 家庭电路连接

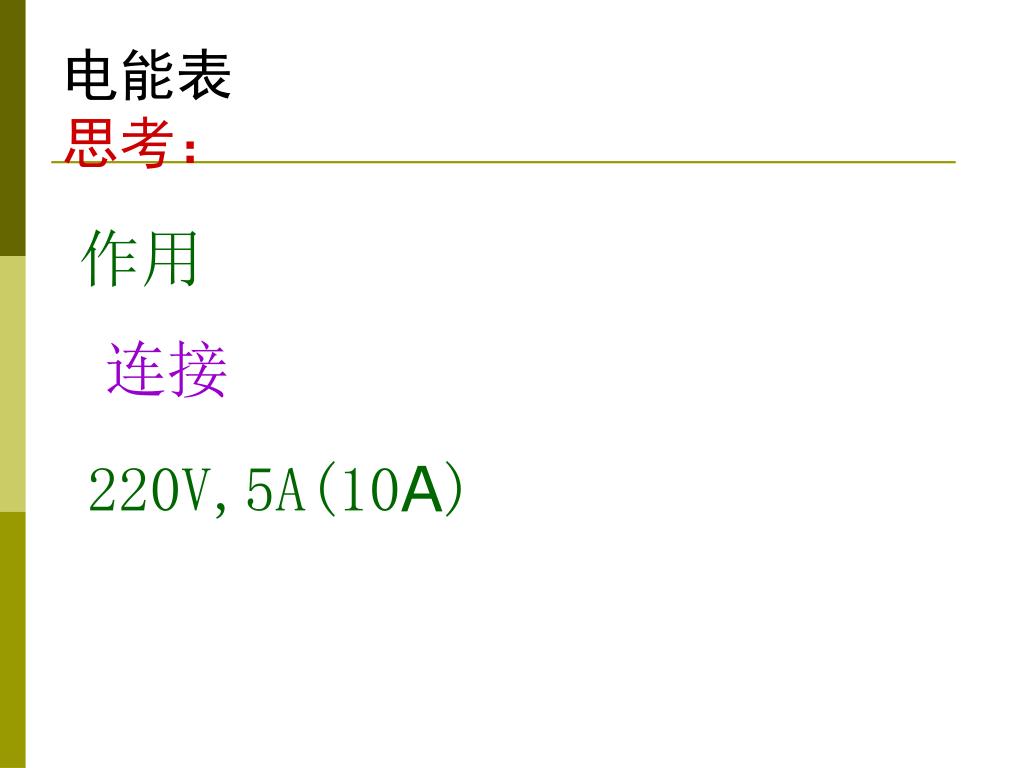

  8. 电能表 思考: 作用 连接 220V,5A(10A)

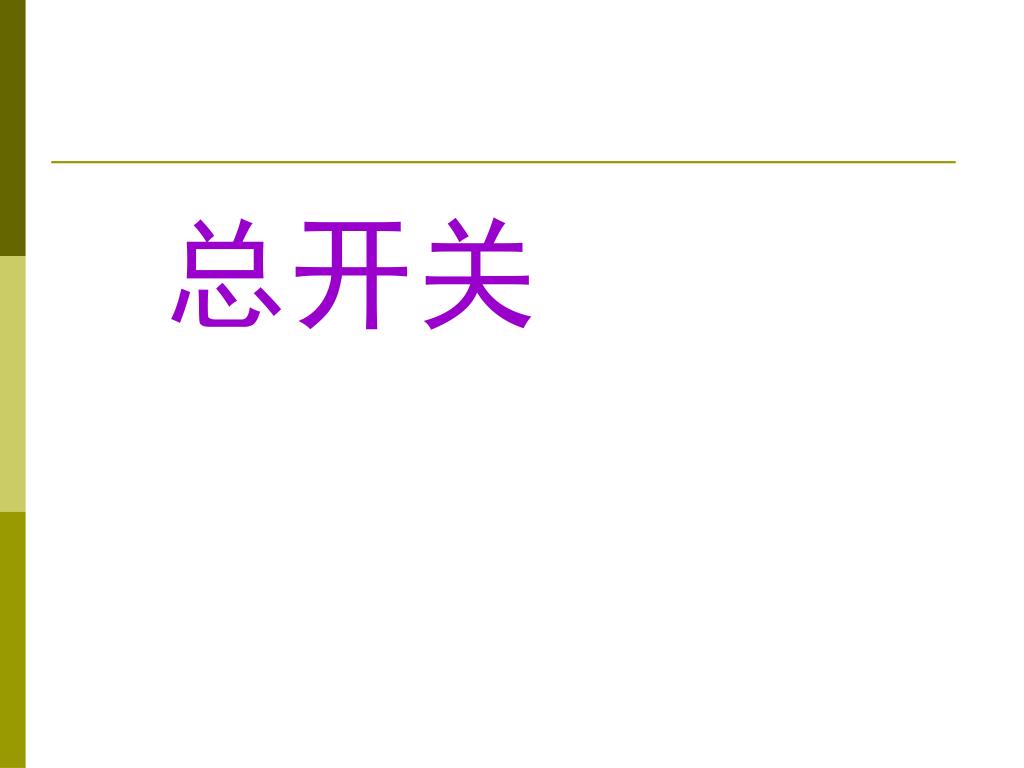

  9. 总开关

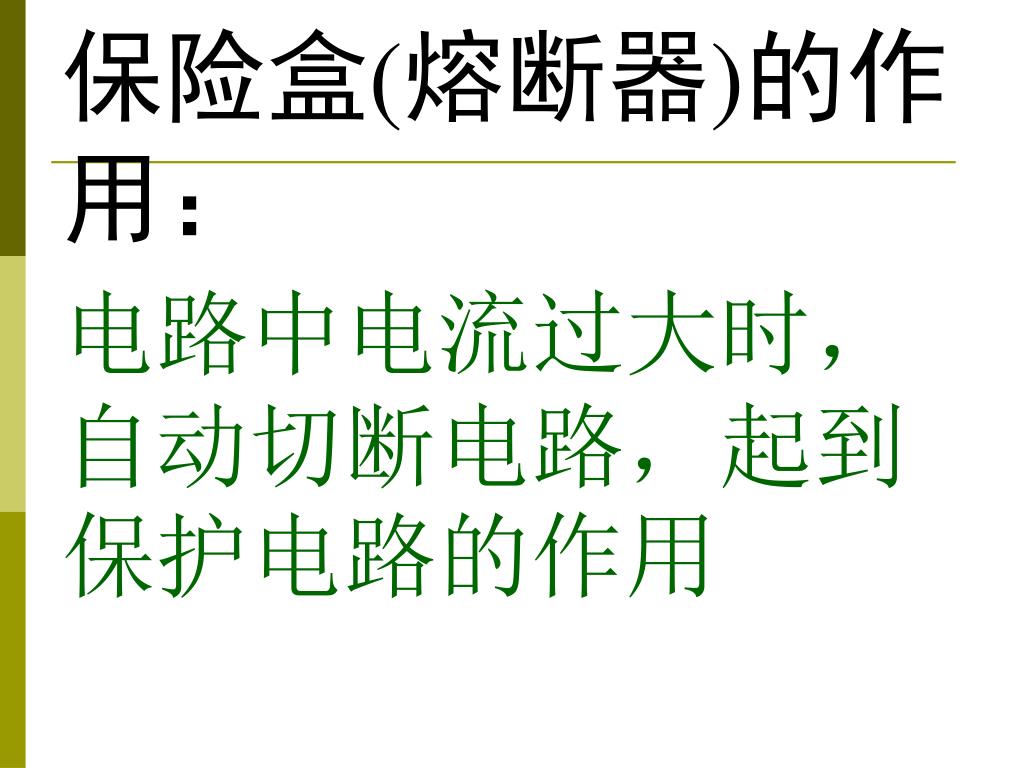

  10. 保险盒(熔断器)的作用: 电路中电流过大时,自动切断电路,起到保护电路的作用

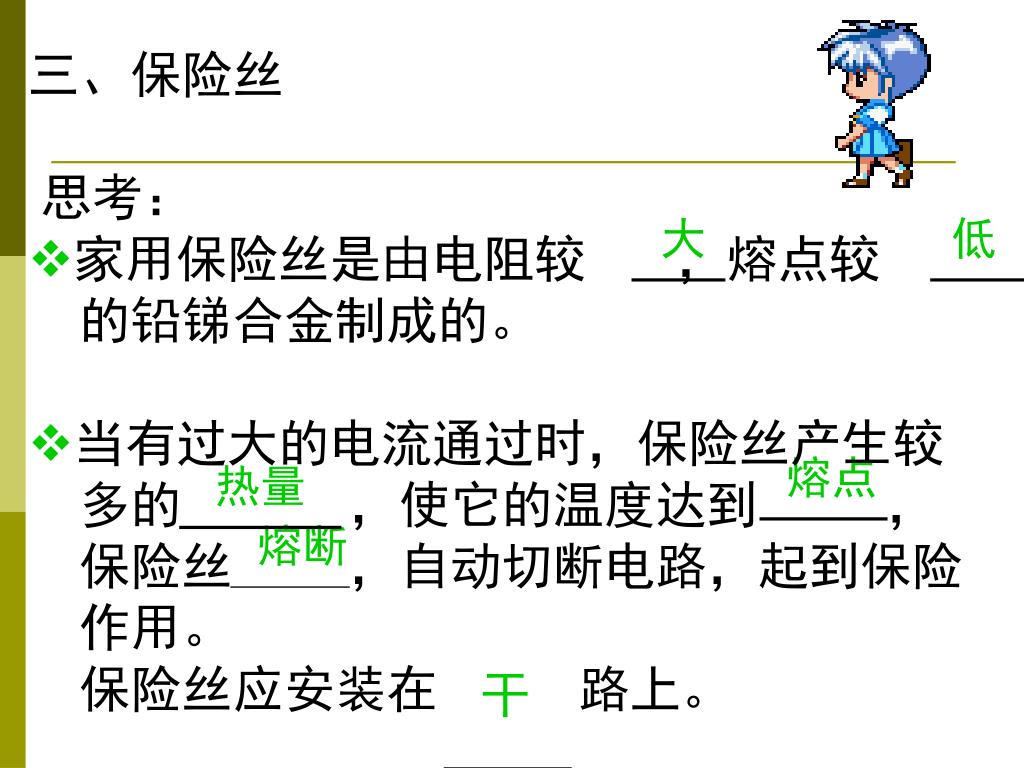

  11. 三、保险丝 • 思考: • 家用保险丝是由电阻较 ,熔点较 的铅锑合金制成的。 • 当有过大的电流通过时,保险丝产生较 多的 ,使它的温度达到 , 保险丝 ,自动切断电路,起到保险 作用。 保险丝应安装在 路上。 大 低 熔点 热量 熔断 干

  12. ??? 某同学家里由于用电不当,经常烧保险丝, 一气之下,他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏,你觉得他这 样做妥当吗?为什么?

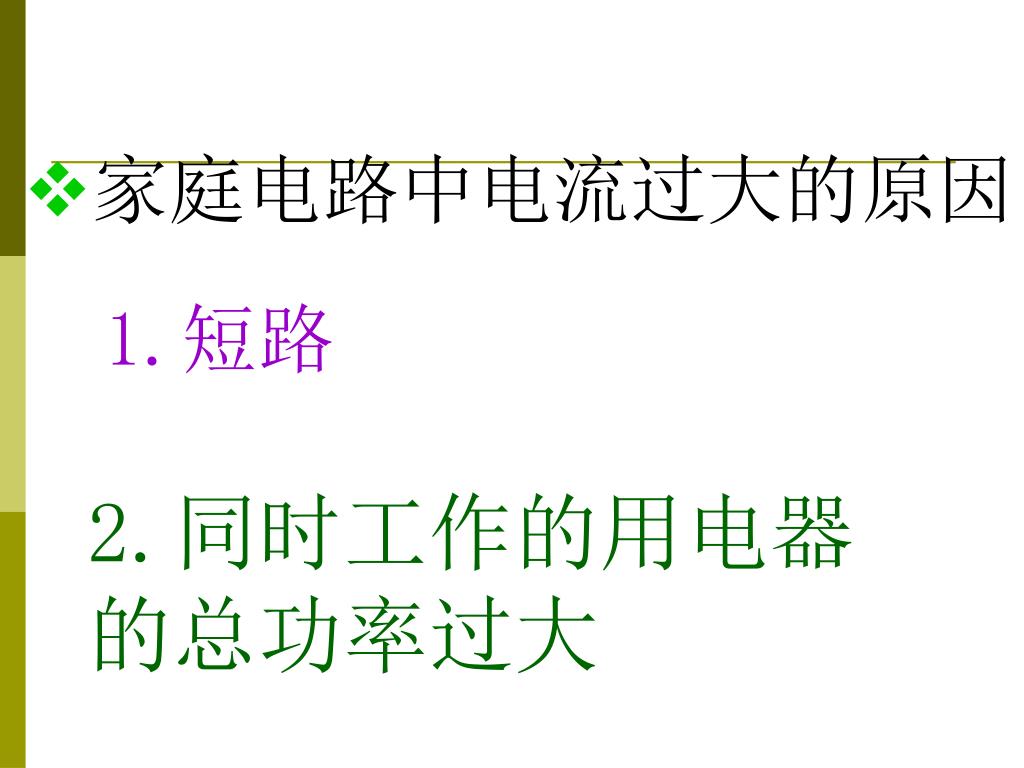

  13. 家庭电路中电流过大的原因 1.短路 2.同时工作的用电器的总功率过大

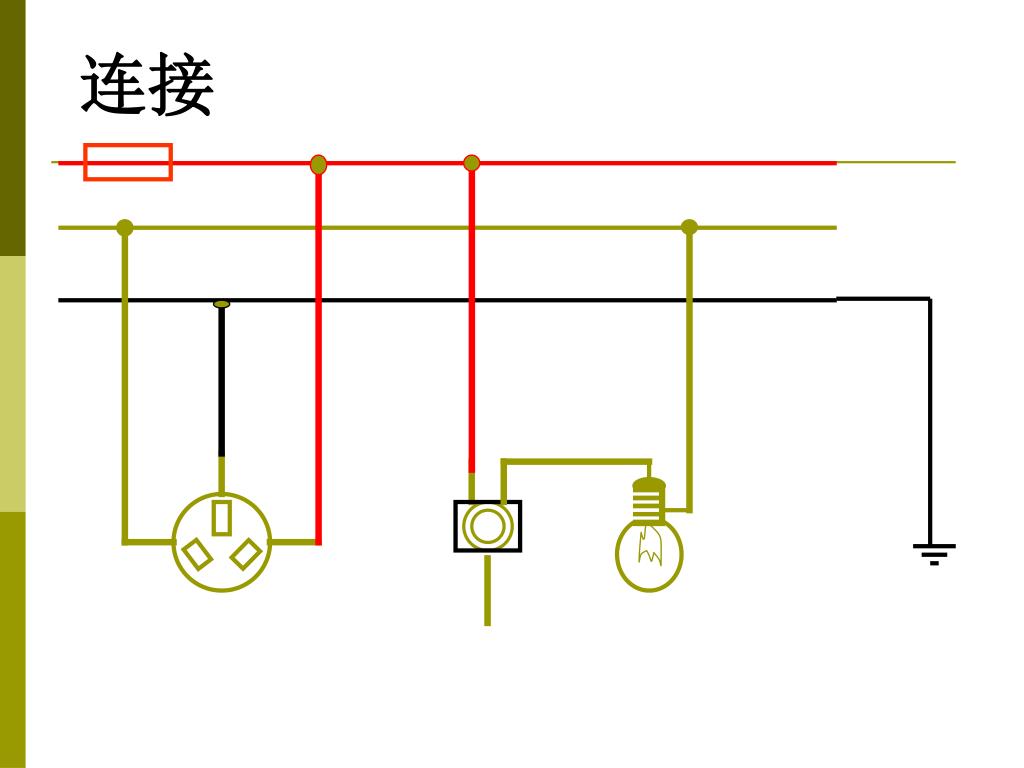

  14. 连接

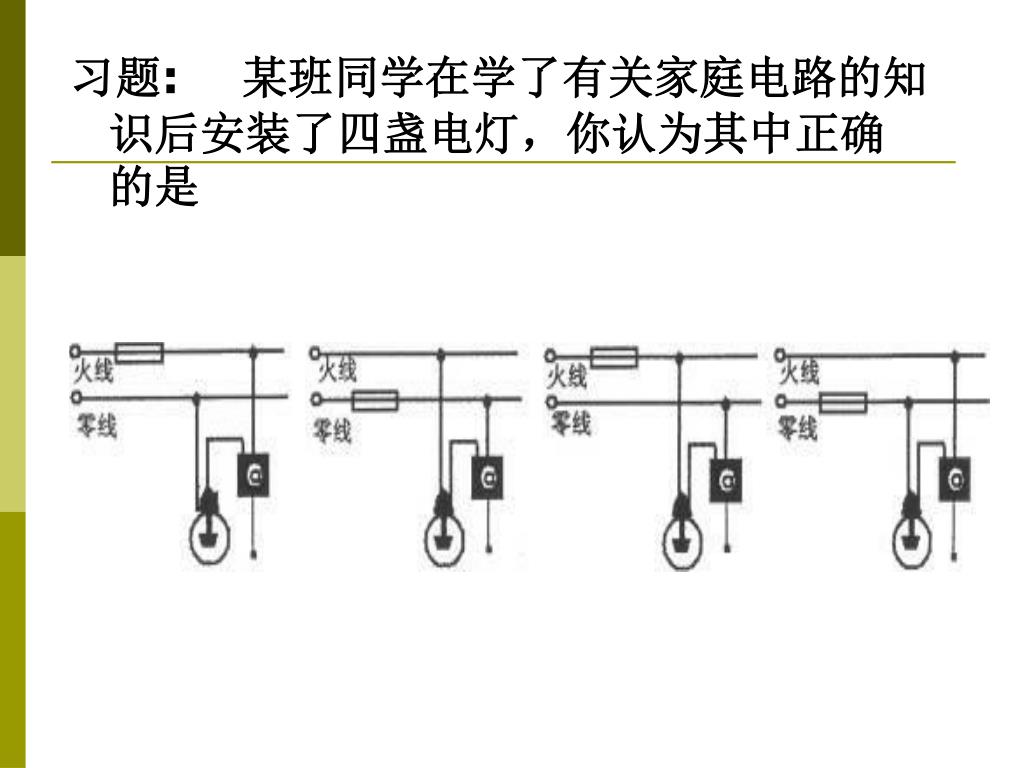

  15. 习题: 某班同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是

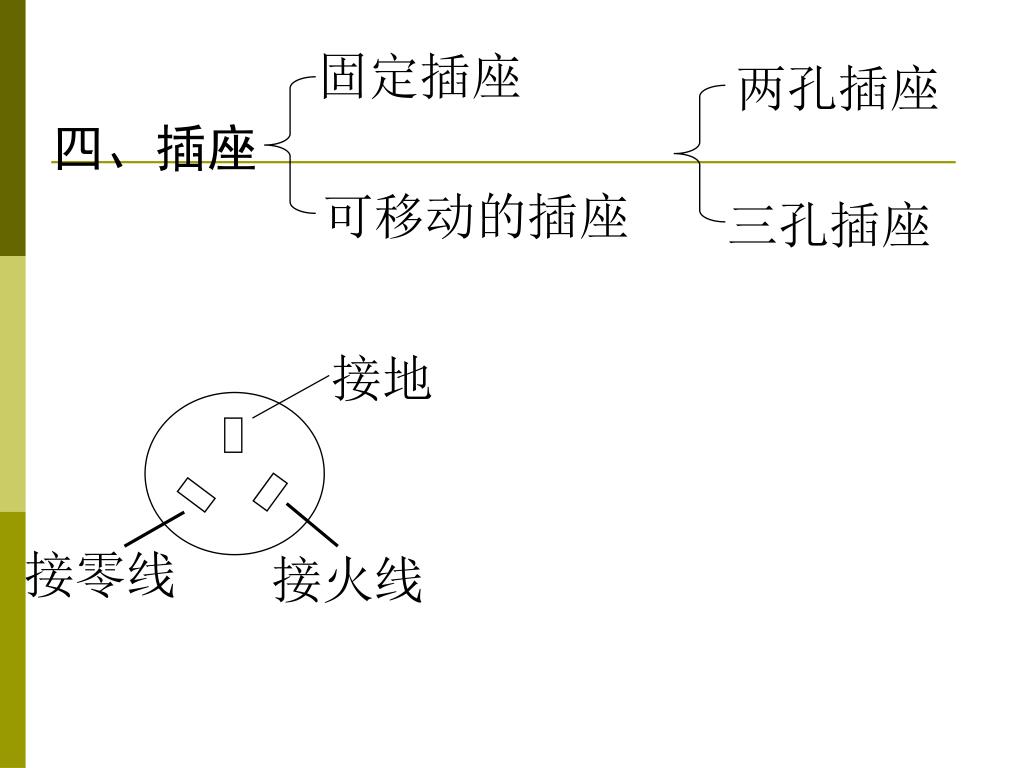

  16. 固定插座 两孔插座 可移动的插座 三孔插座 接地 接零线 接火线 四、插座

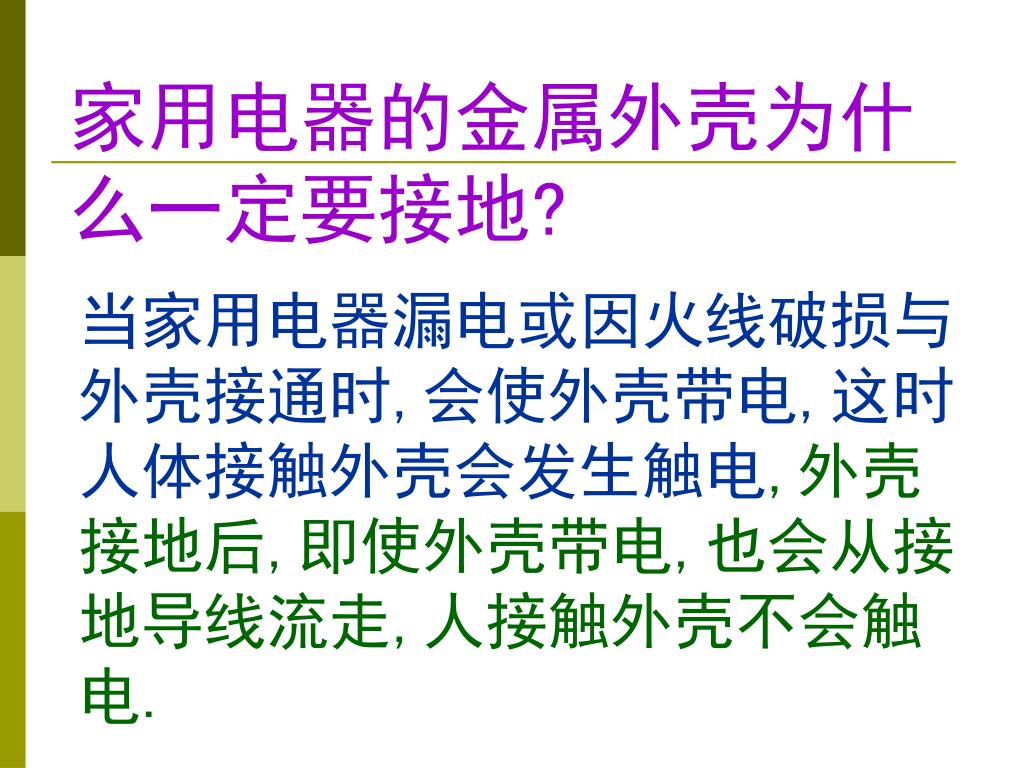

  17. 家用电器的金属外壳为什么一定要接地? 当家用电器漏电或因火线破损与外壳接通时,会使外壳带电,这时人体接触外壳会发生触电,外壳接地后,即使外壳带电,也会从接地导线流走,人接触外壳不会触电.

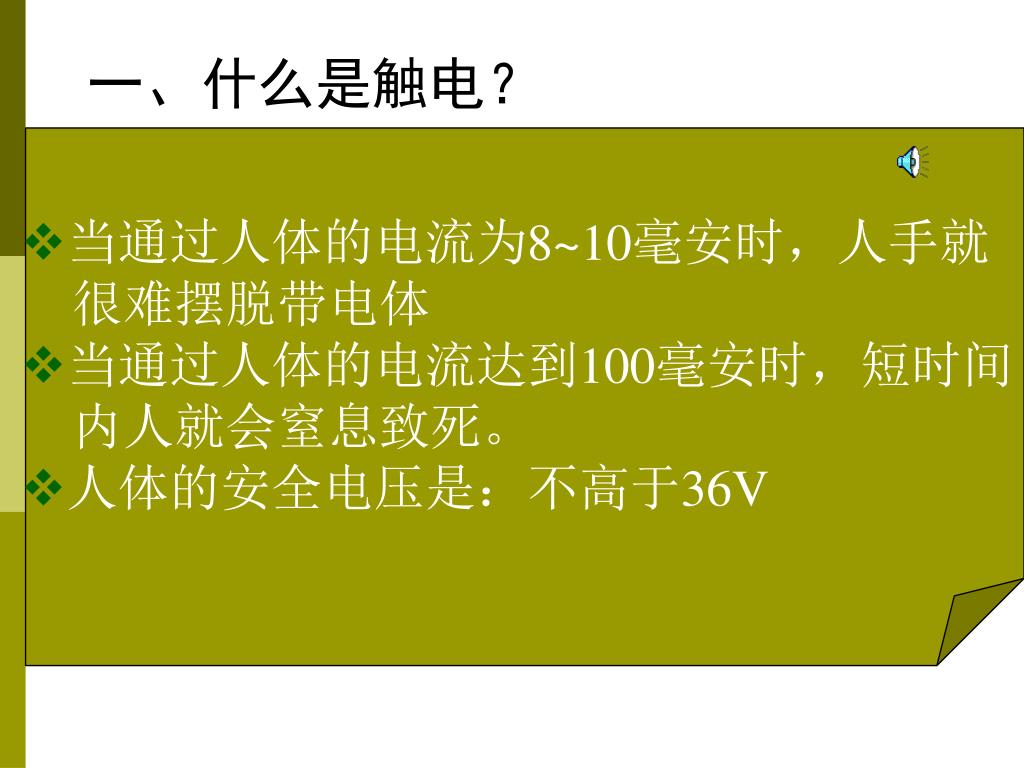

  18. 一、什么是触电? • 当通过人体的电流为8~10毫安时,人手就 很难摆脱带电体 • 当通过人体的电流达到100毫安时,短时间 内人就会窒息致死。 • 人体的安全电压是:不高于36V

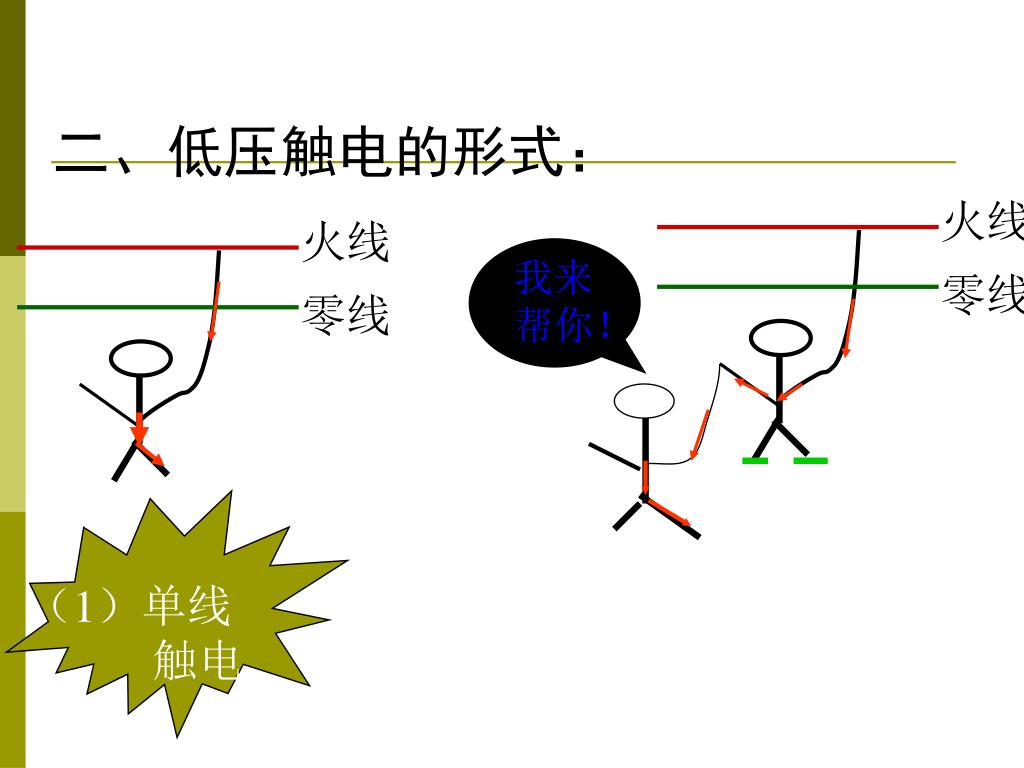

  19. 火线 火线 我来 帮你! 零线 零线 (1)单线 触电 二、低压触电的形式:

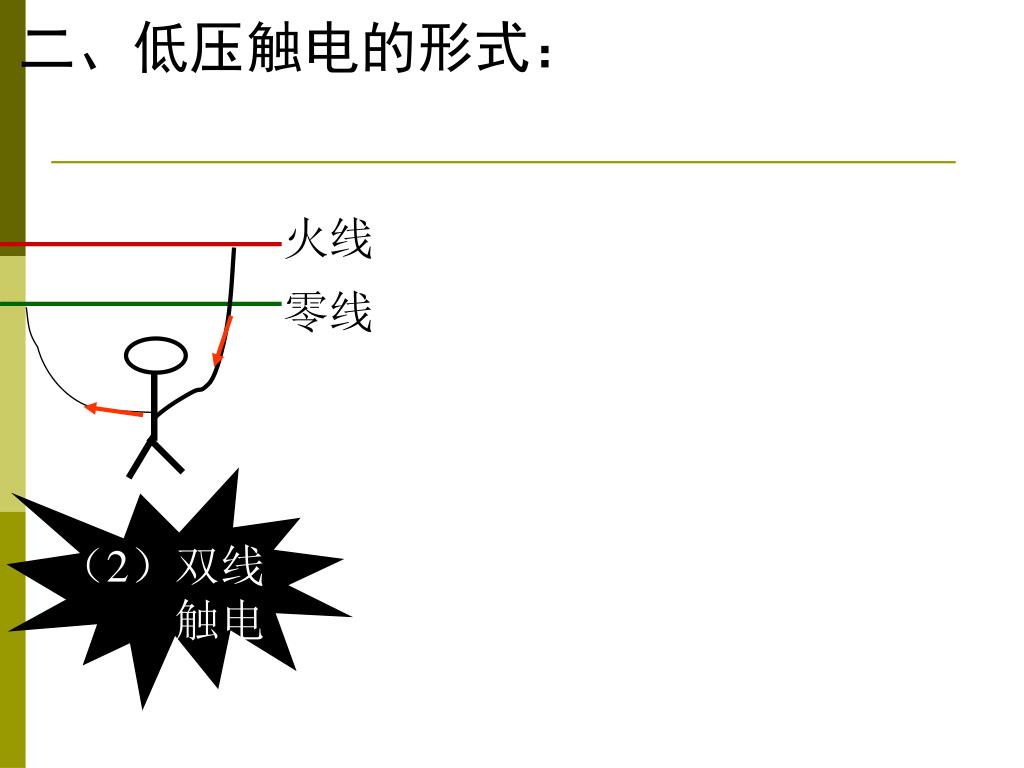

  20. 火线 零线 (2)双线 触电 二、低压触电的形式:

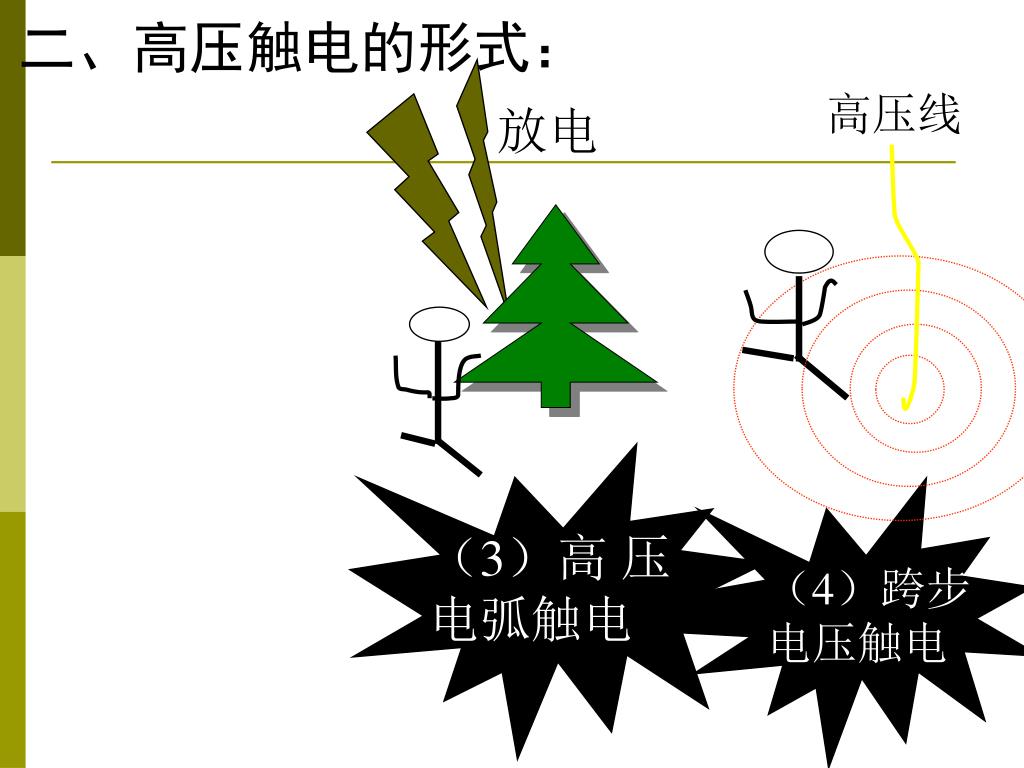

  21. 高压线 放电 (3)高 压 电弧触电 (4)跨步 电压触电 二、高压触电的形式:

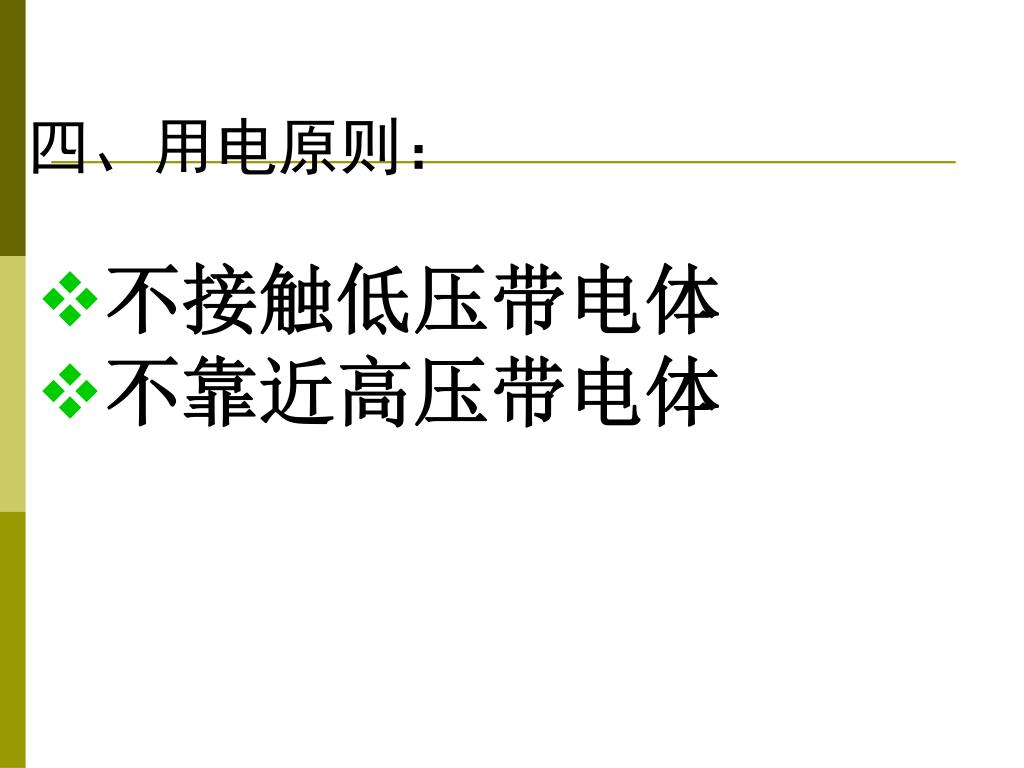

  22. 四、用电原则: • 不接触低压带电体 • 不靠近高压带电体

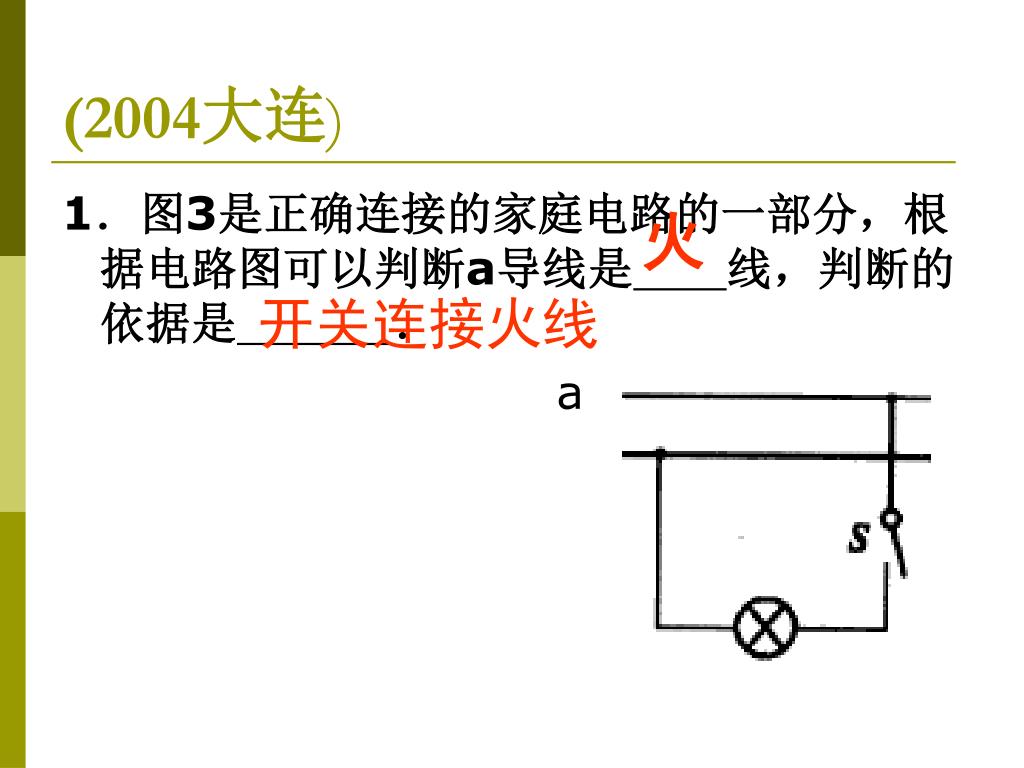

  23. (2004大连) 1.图3是正确连接的家庭电路的一部分,根据电路图可以判断a导线是线,判断的依据是. 火 开关连接火线 a

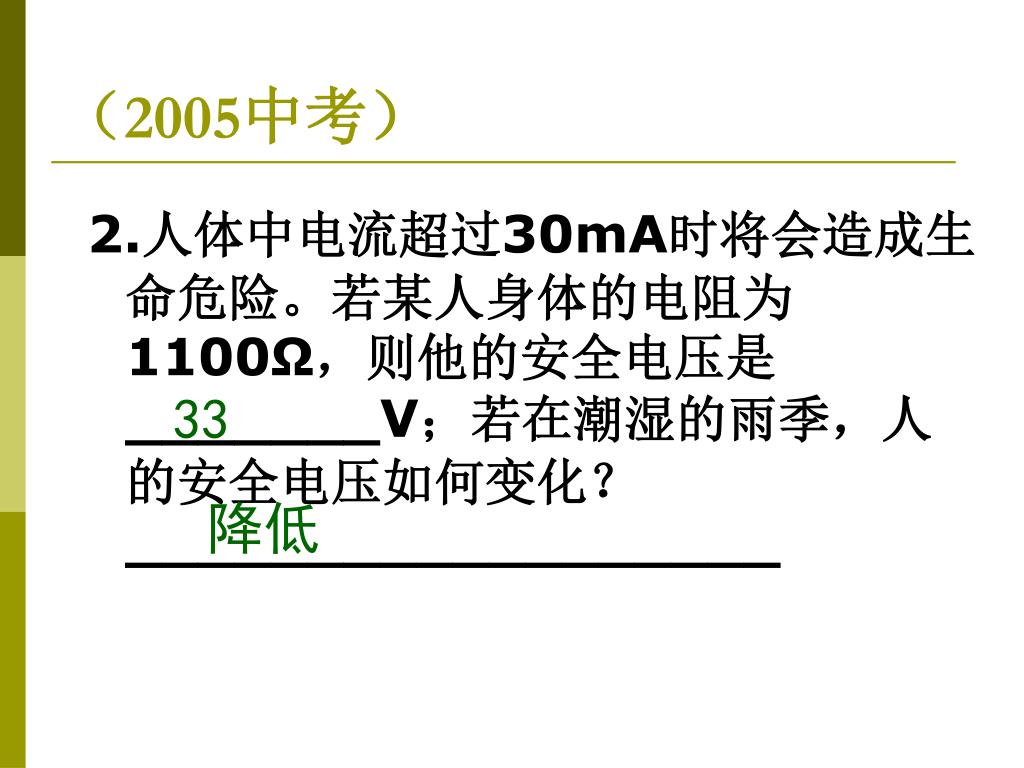

  24. (2005中考) 2.人体中电流超过30mA时将会造成生命危险。若某人身体的电阻为1100Ω,则他的安全电压是_______V;若在潮湿的雨季,人的安全电压如何变化?__________________ 33 降低

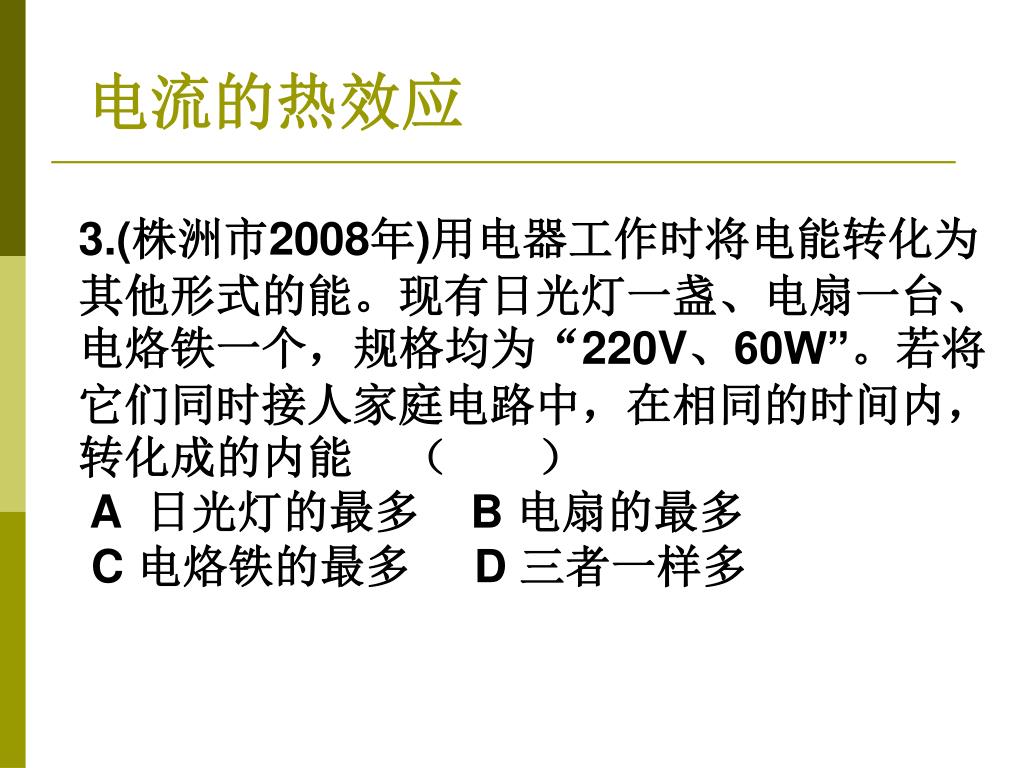

  25. 电流的热效应 3.(株洲市2008年)用电器工作时将电能转化为其他形式的能。现有日光灯一盏、电扇一台、电烙铁一个,规格均为“220V、60W”。若将它们同时接人家庭电路中,在相同的时间内,转化成的内能 ( ) A 日光灯的最多 B 电扇的最多 C 电烙铁的最多 D 三者一样多

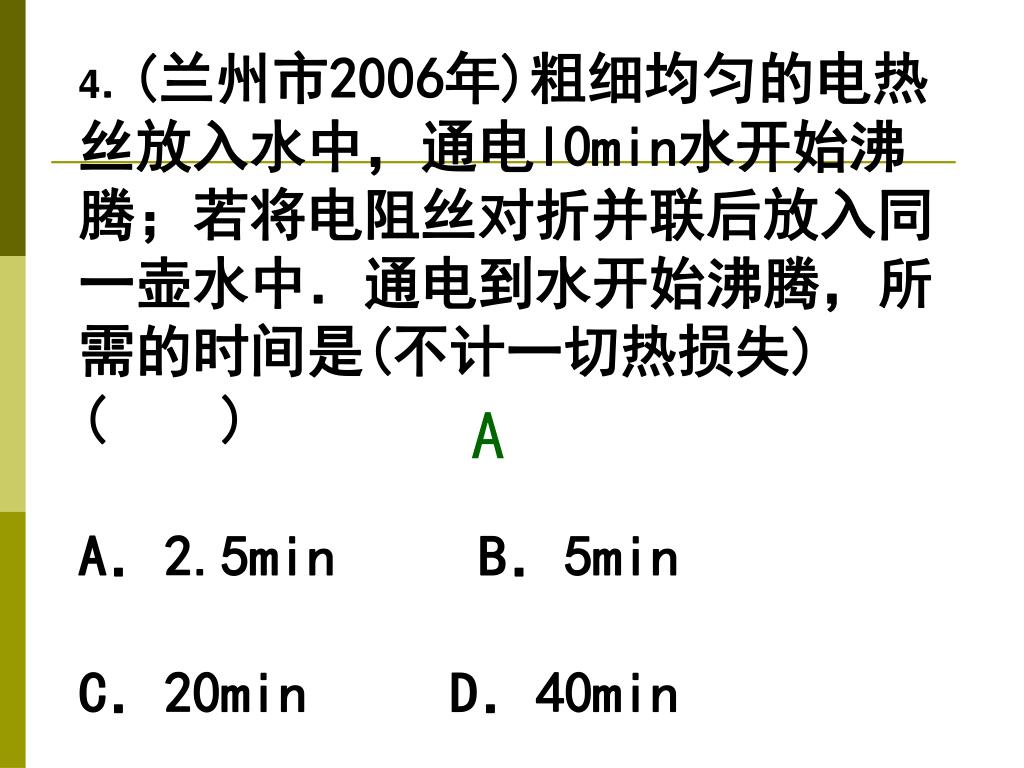

  26. 4.(兰州市2006年)粗细均匀的电热丝放入水中,通电l0min水开始沸腾;若将电阻丝对折并联后放入同一壶水中.通电到水开始沸腾,所需的时间是(不计一切热损失) ( ) A.2.5min B.5min C.20min D.40min A

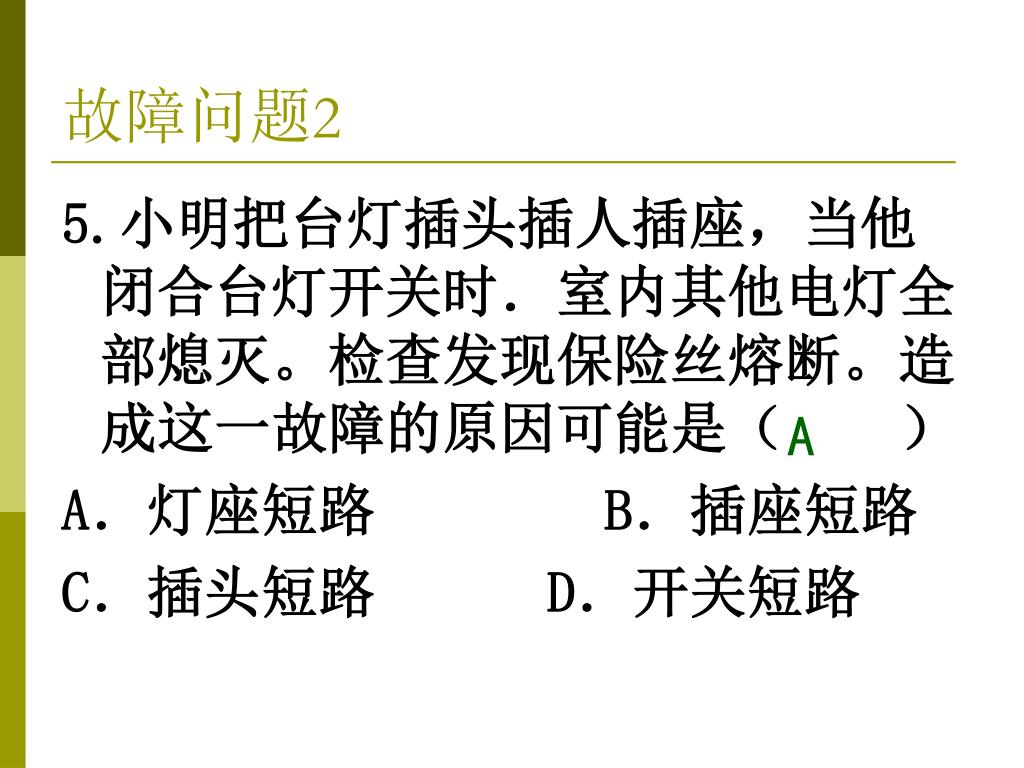

  27. 故障问题2 5.小明把台灯插头插人插座,当他闭合台灯开关时.室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是( ) A.灯座短路 B.插座短路 C.插头短路 D.开关短路 A

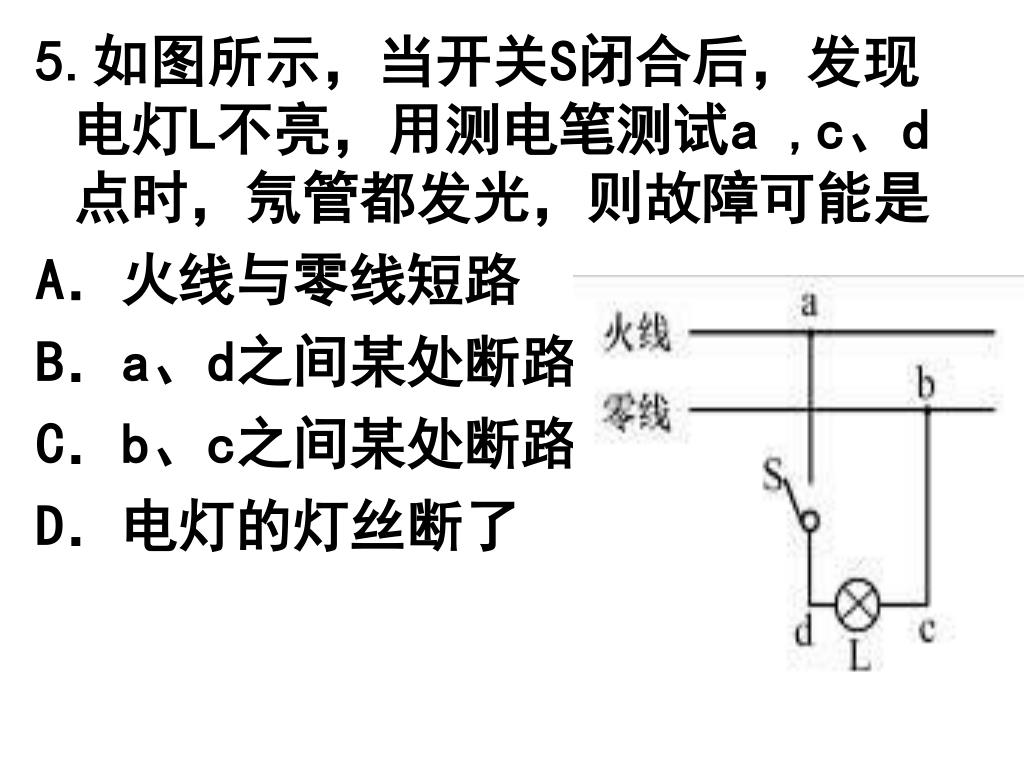

  28. 5.如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试a ,c、d点时,氖管都发光,则故障可能是 A.火线与零线短路    B.a、d之间某处断路 C.b、c之间某处断路   D.电灯的灯丝断了

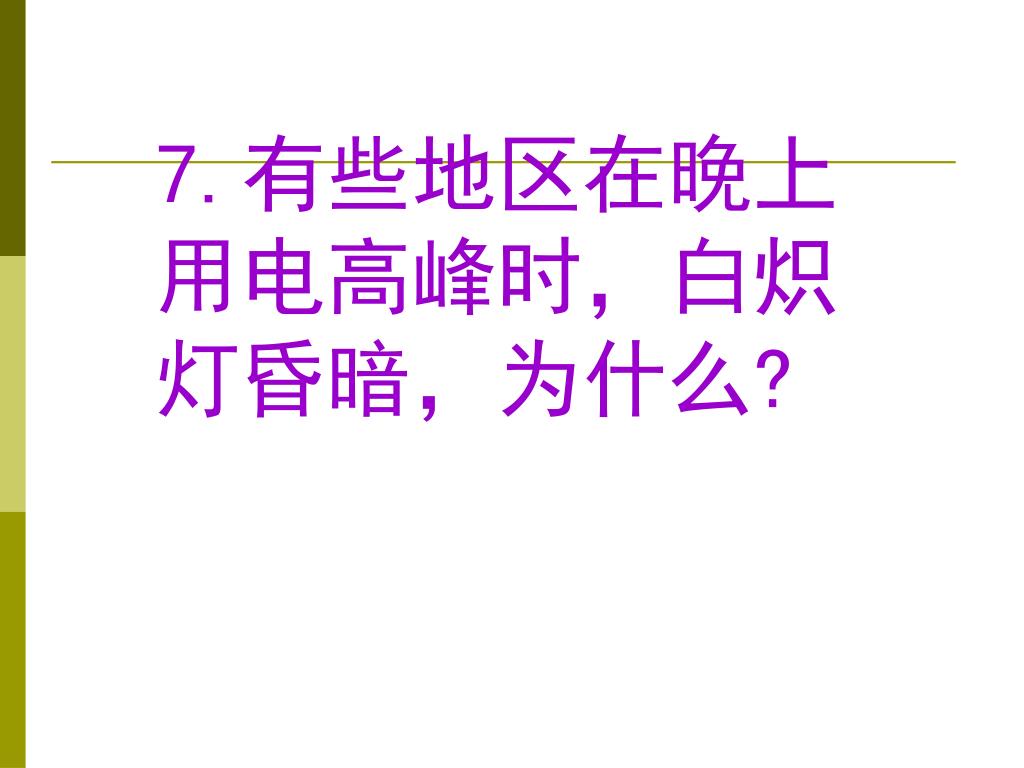

  29. 7.有些地区在晚上用电高峰时,白炽灯昏暗,为什么?7.有些地区在晚上用电高峰时,白炽灯昏暗,为什么?

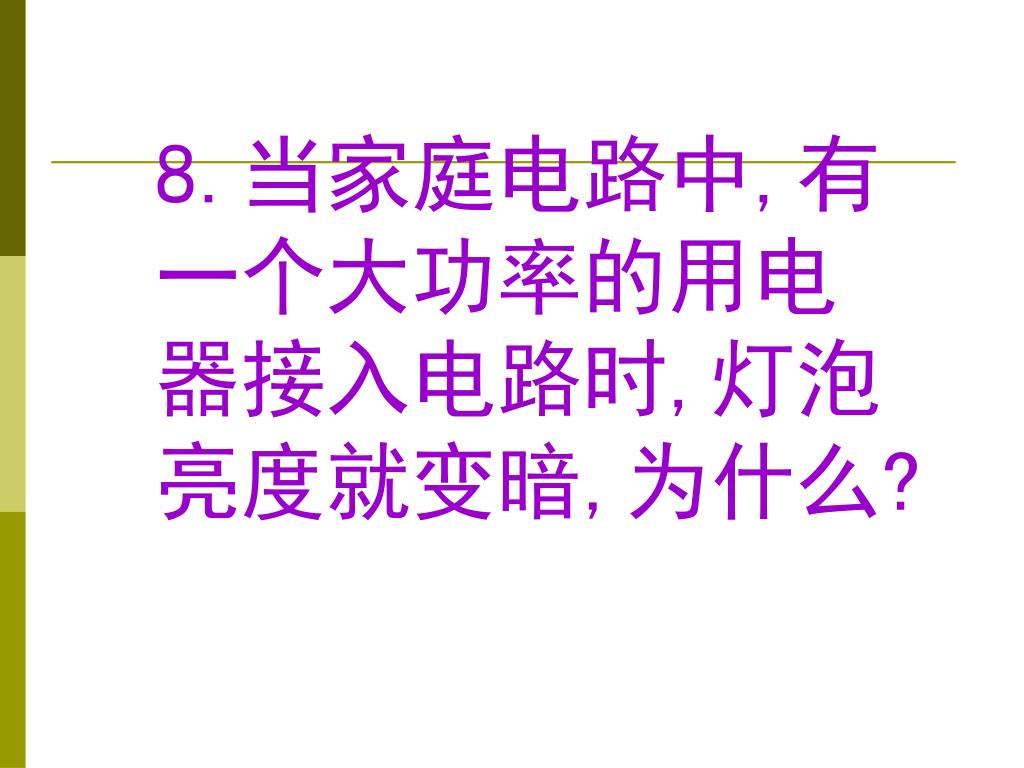

  30. 8.当家庭电路中,有一个大功率的用电器接入电路时,灯泡亮度就变暗,为什么?8.当家庭电路中,有一个大功率的用电器接入电路时,灯泡亮度就变暗,为什么?

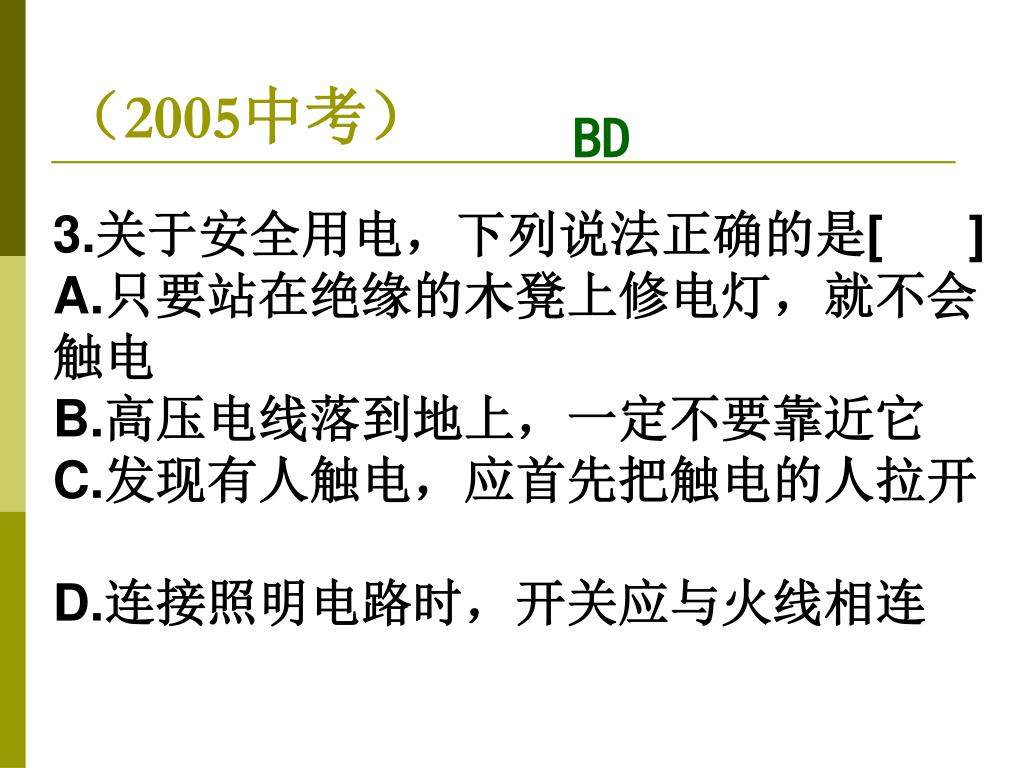

  31. (2005中考) BD 3.关于安全用电,下列说法正确的是[ ] A.只要站在绝缘的木凳上修电灯,就不会触电 B.高压电线落到地上,一定不要靠近它 C.发现有人触电,应首先把触电的人拉开 D.连接照明电路时,开关应与火线相连

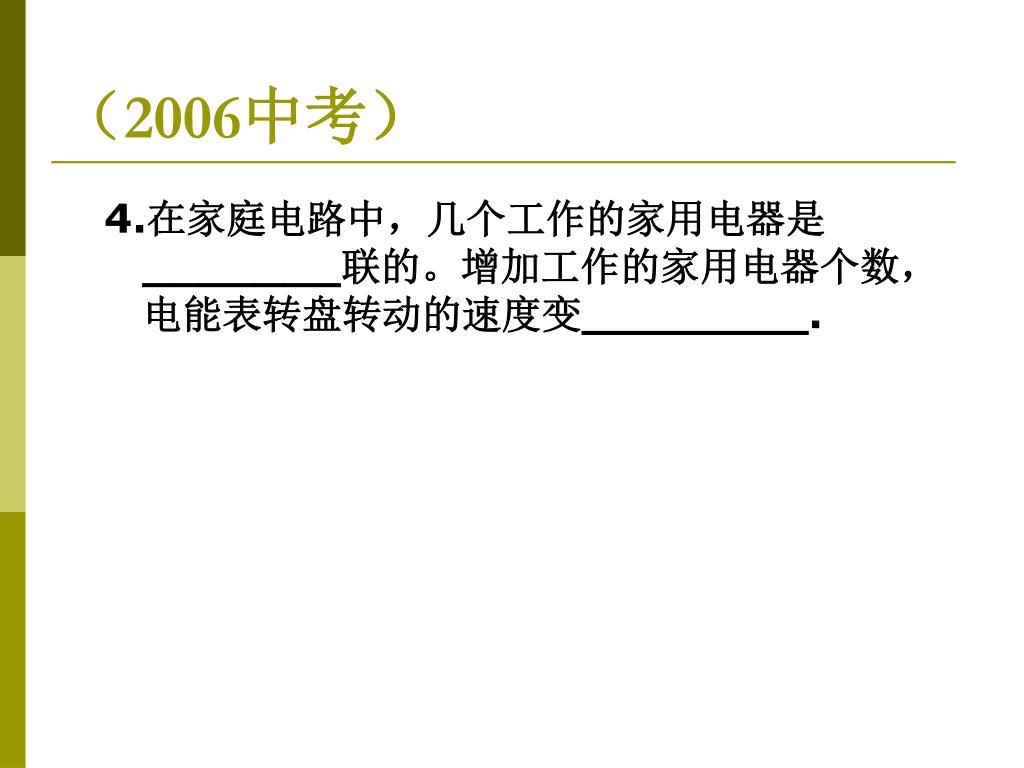

  32. (2006中考) 4.在家庭电路中,几个工作的家用电器是_______联的。增加工作的家用电器个数,电能表转盘转动的速度变________.

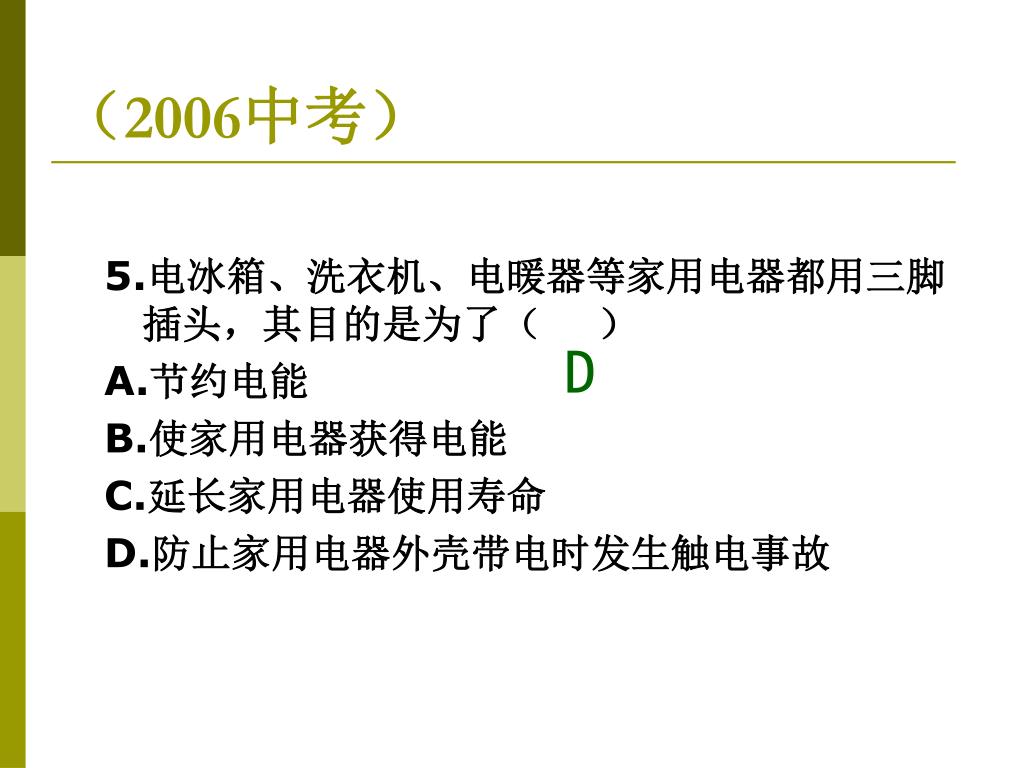

  33. (2006中考) 5.电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是为了( ) A.节约电能 B.使家用电器获得电能 C.延长家用电器使用寿命 D.防止家用电器外壳带电时发生触电事故 D

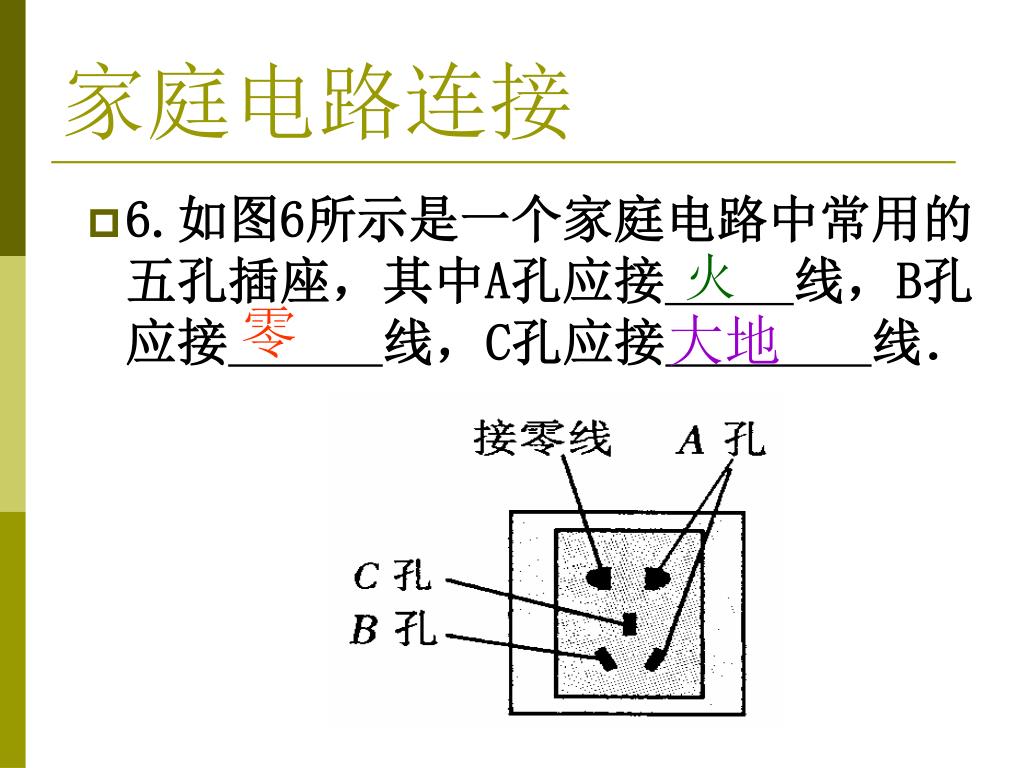

  34. 6.如图6所示是一个家庭电路中常用的五孔插座,其中A孔应接线,B孔应接线,C孔应接线.6.如图6所示是一个家庭电路中常用的五孔插座,其中A孔应接线,B孔应接线,C孔应接线. 家庭电路连接 火 零 大地

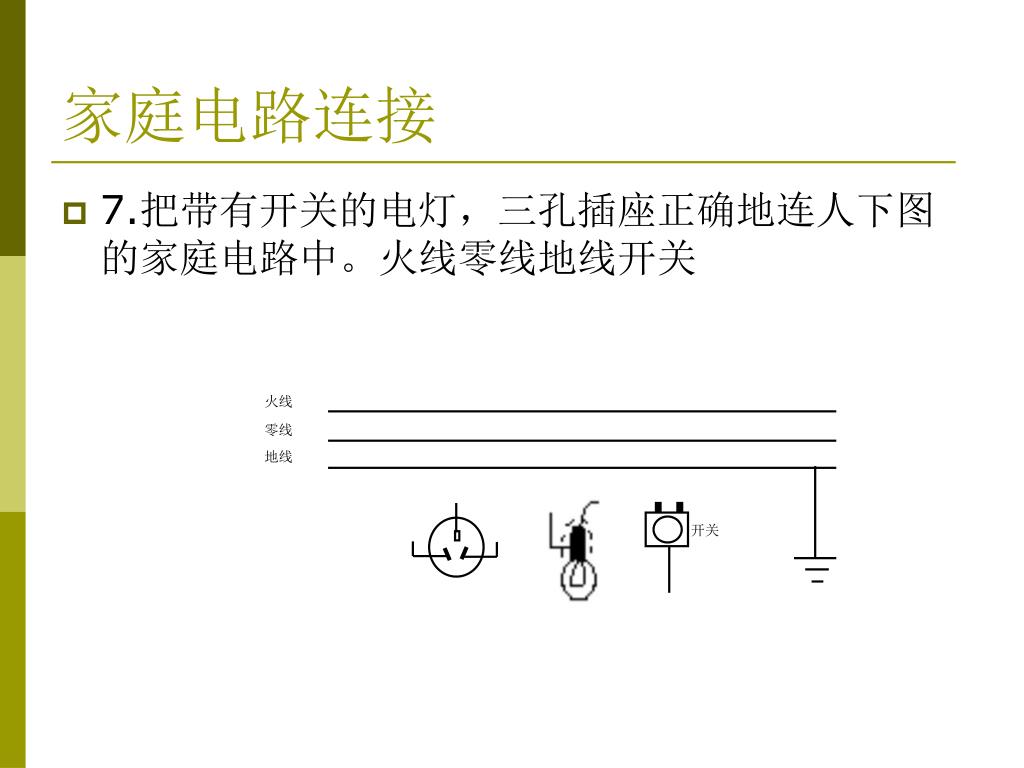

  35. 火线 零线 地线 开关 家庭电路连接 • 7.把带有开关的电灯,三孔插座正确地连人下图的家庭电路中。火线零线地线开关

  36. 湿毛巾擦灯泡 火线 零线 家庭电路组成 电线上晾衣服 湿手按开关 B C 安全用电 8.在家庭用电中,符合用电要求的是()

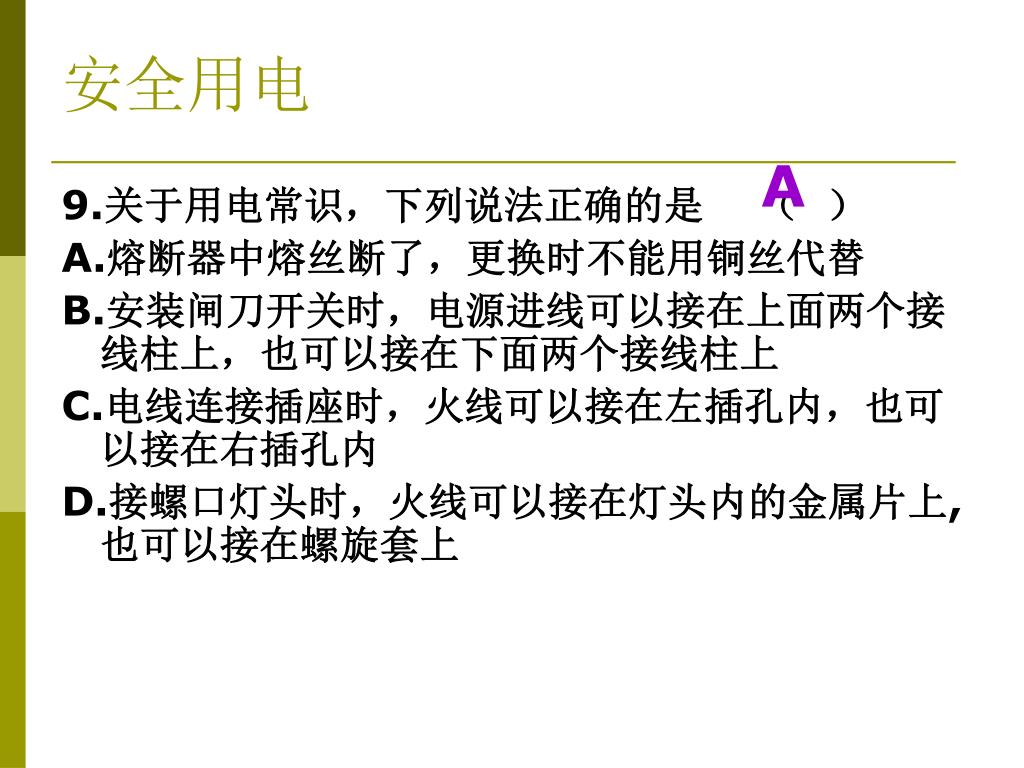

  37. 安全用电 A 9.关于用电常识,下列说法正确的是 ( ) A.熔断器中熔丝断了,更换时不能用铜丝代替 B.安装闸刀开关时,电源进线可以接在上面两个接线柱上,也可以接在下面两个接线柱上 C.电线连接插座时,火线可以接在左插孔内,也可以接在右插孔内 D.接螺口灯头时,火线可以接在灯头内的金属片上,也可以接在螺旋套上

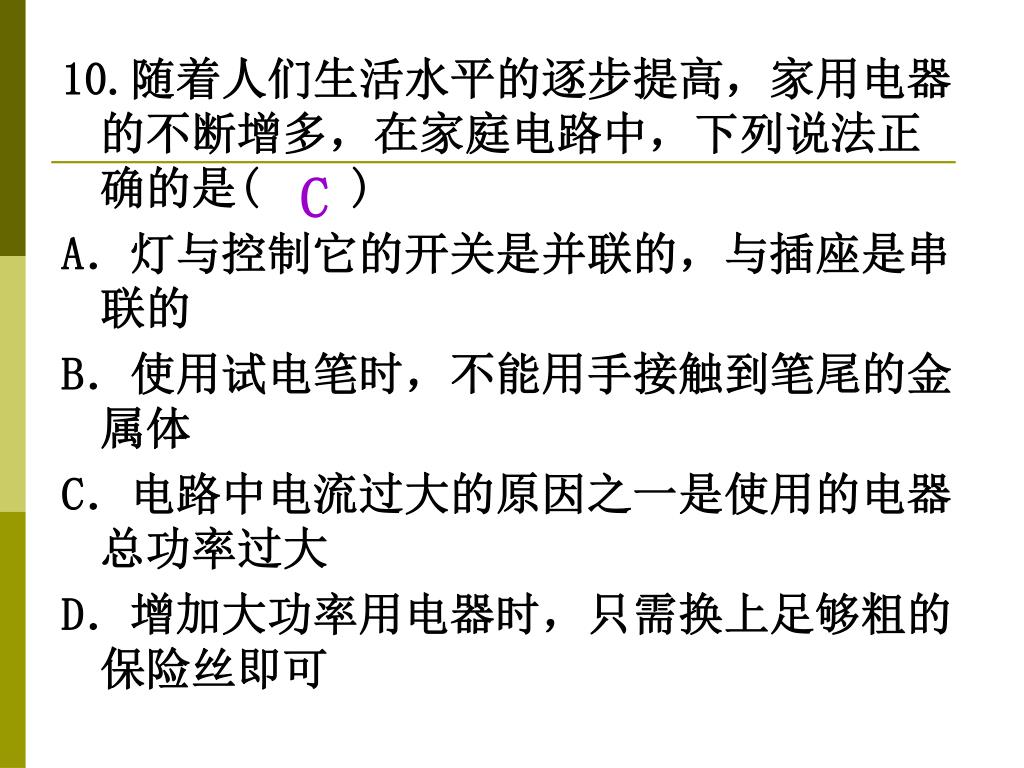

  38. C 10.随着人们生活水平的逐步提高,家用电器的不断增多,在家庭电路中,下列说法正确的是( ) A.灯与控制它的开关是并联的,与插座是串联的 B.使用试电笔时,不能用手接触到笔尾的金属体 C.电路中电流过大的原因之一是使用的电器总功率过大 D.增加大功率用电器时,只需换上足够粗的保险丝即可

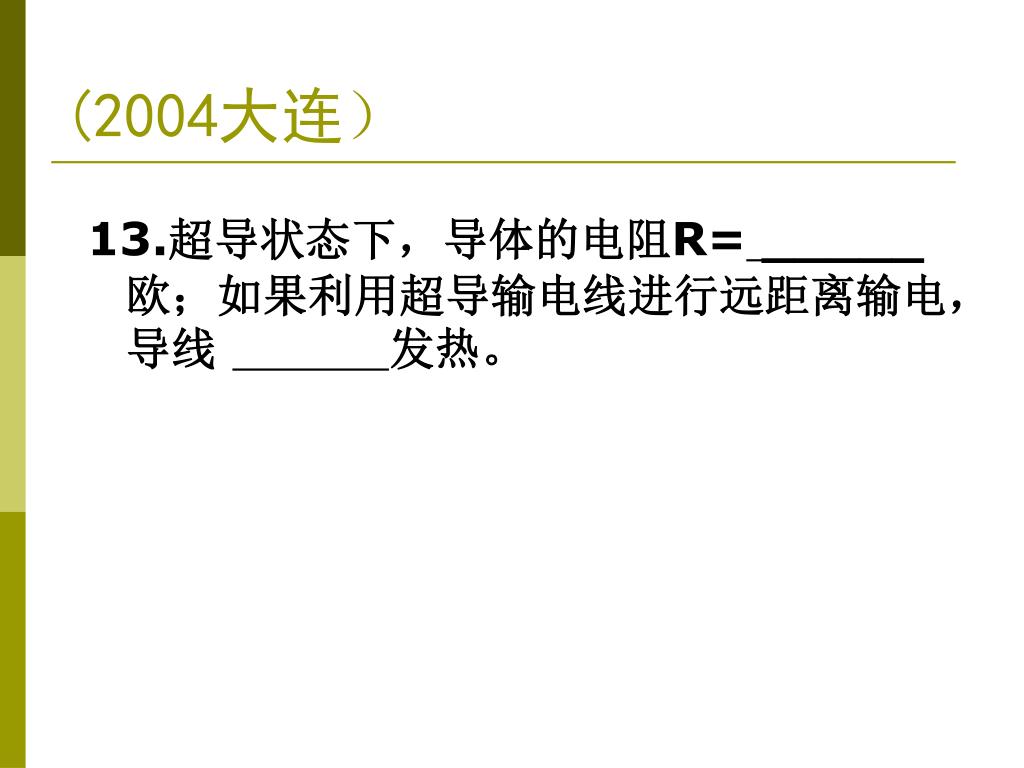

  39. (2004大连) 13.超导状态下,导体的电阻R= _____ 欧;如果利用超导输电线进行远距离输电,导线 发热。

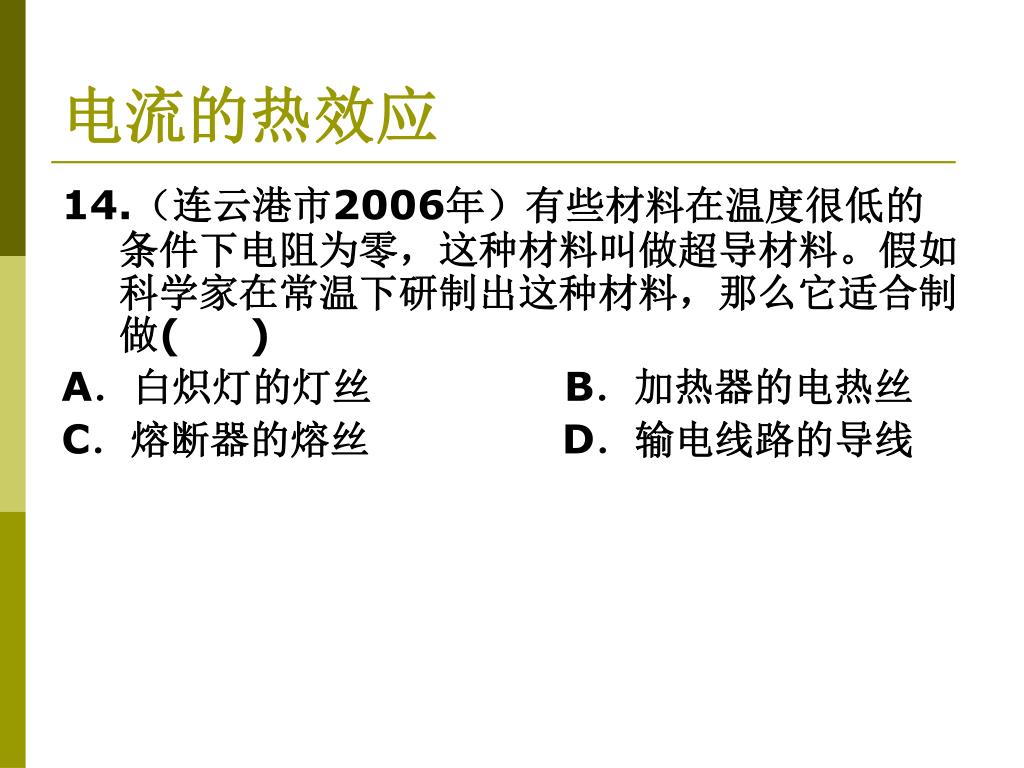

  40. 电流的热效应 14.(连云港市2006年)有些材料在温度很低的条件下电阻为零,这种材料叫做超导材料。假如科学家在常温下研制出这种材料,那么它适合制做( ) A.白炽灯的灯丝 B.加热器的电热丝 C.熔断器的熔丝 D.输电线路的导线

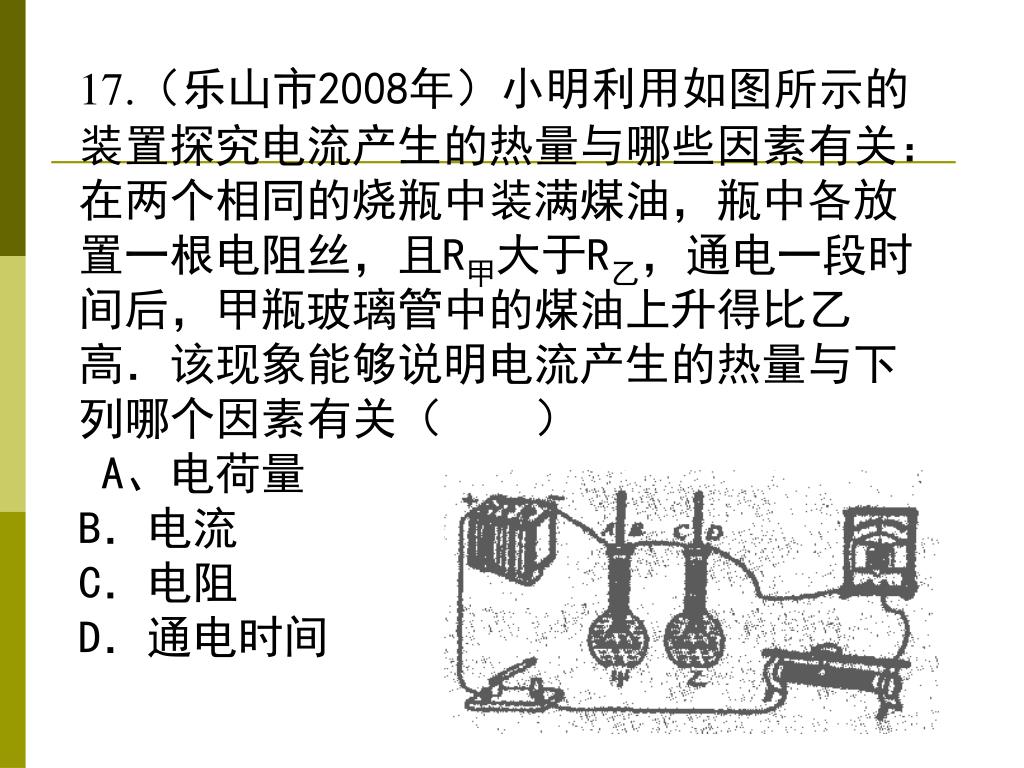

  41. 17.(乐山市2008年)小明利用如图所示的装置探究电流产生的热量与哪些因素有关:在两个相同的烧瓶中装满煤油,瓶中各放置一根电阻丝,且R甲大于R乙,通电一段时间后,甲瓶玻璃管中的煤油上升得比乙高.该现象能够说明电流产生的热量与下列哪个因素有关( ) A、电荷量 B.电流 C.电阻 D.通电时间

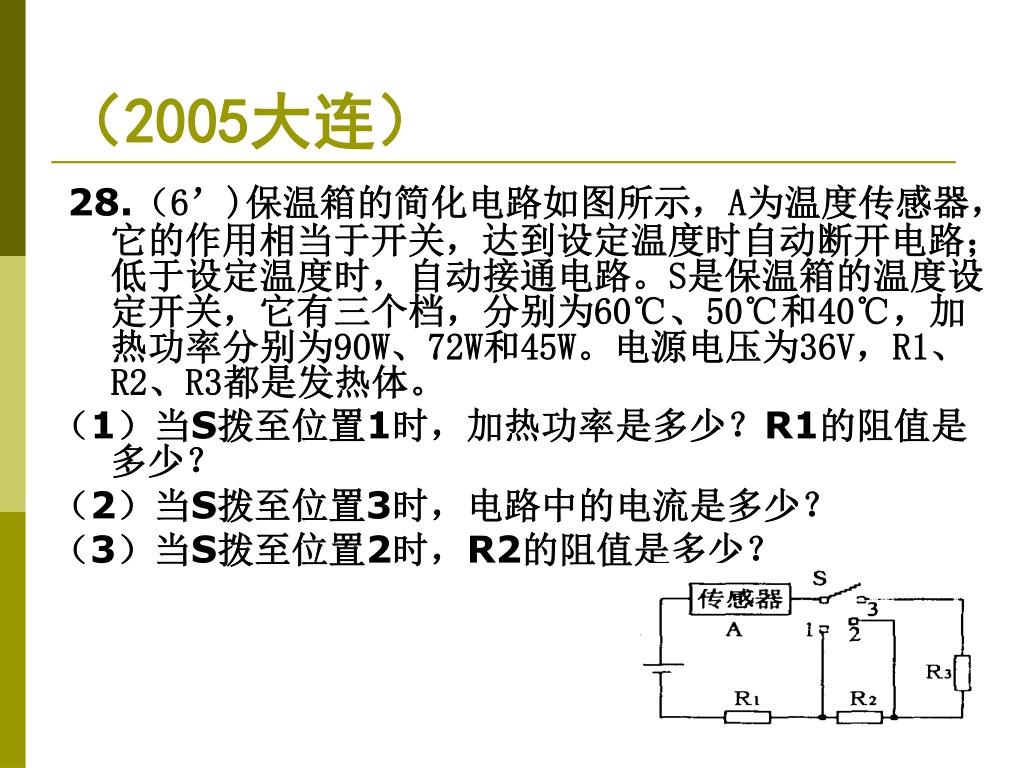

  42. (2005大连) 28.(6’)保温箱的简化电路如图所示,A为温度传感器,它的作用相当于开关,达到设定温度时自动断开电路;低于设定温度时,自动接通电路。S是保温箱的温度设定开关,它有三个档,分别为60℃、50℃和40℃,加热功率分别为90W、72W和45W。电源电压为36V,R1、R2、R3都是发热体。 (1)当S拨至位置1时,加热功率是多少?R1的阻值是多少? (2)当S拨至位置3时,电路中的电流是多少? (3)当S拨至位置2时,R2的阻值是多少?

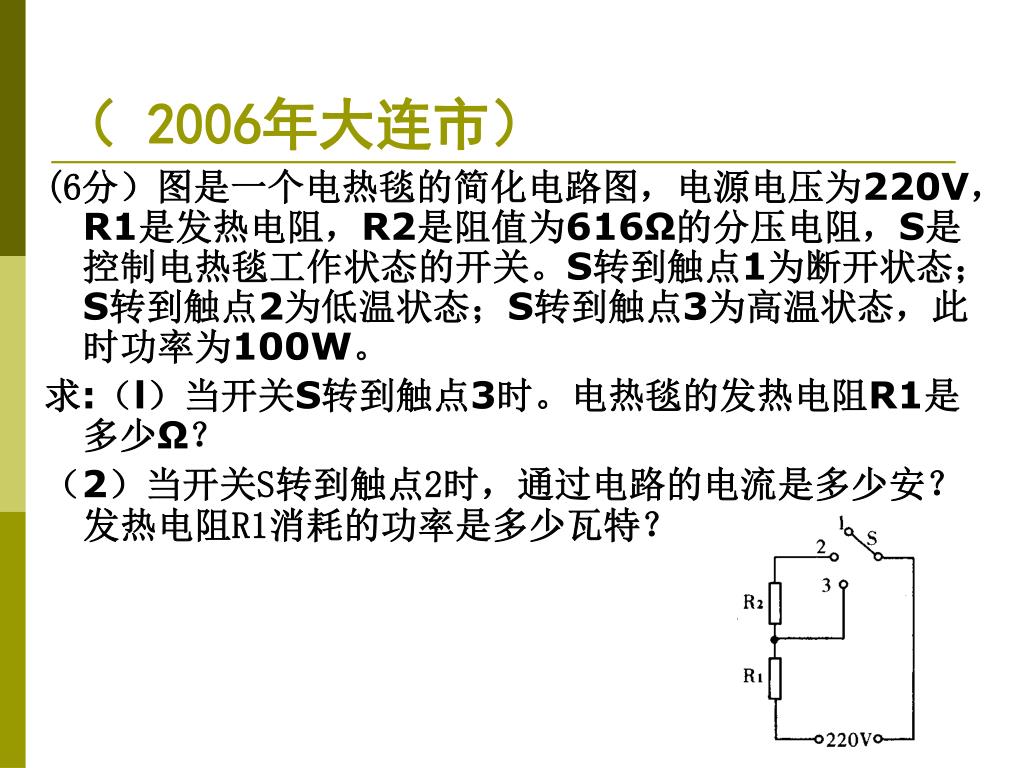

  43. ( 2006年大连市) (6分)图是一个电热毯的简化电路图,电源电压为220V,R1是发热电阻,R2是阻值为616Ω的分压电阻,S是控制电热毯工作状态的开关。S转到触点1为断开状态;S转到触点2为低温状态;S转到触点3为高温状态,此时功率为100W。 求:(l)当开关S转到触点3时。电热毯的发热电阻R1是多少Ω? (2)当开关S转到触点2时,通过电路的电流是多少安?发热电阻R1消耗的功率是多少瓦特?

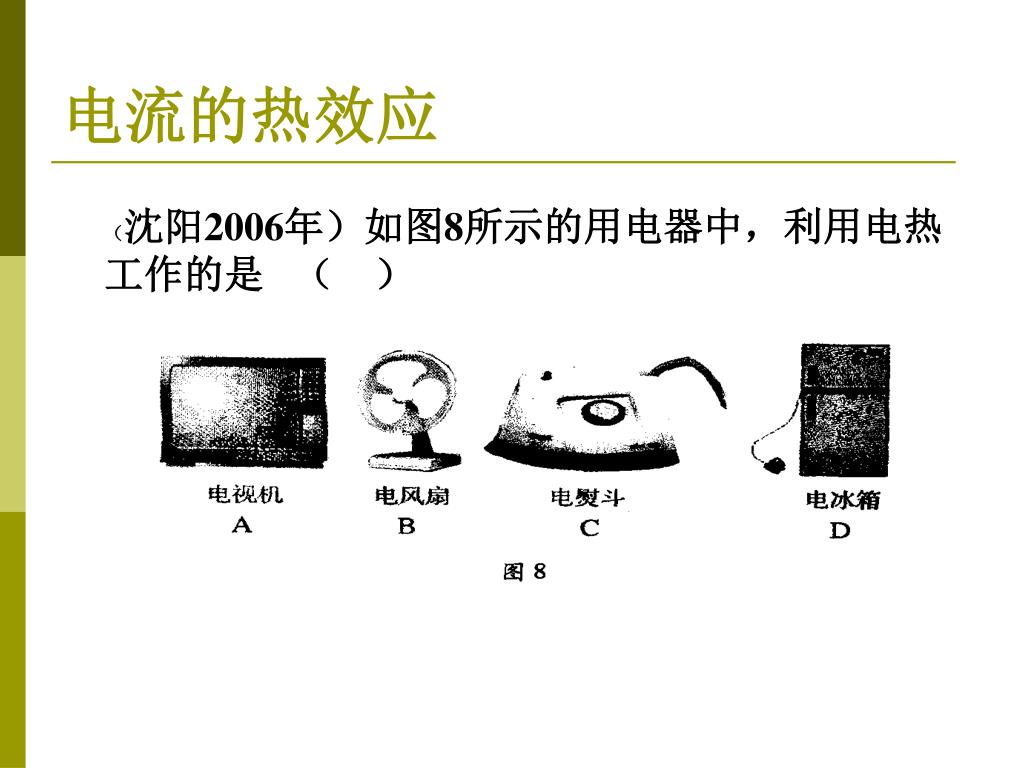

  44. 电流的热效应 (沈阳2006年)如图8所示的用电器中,利用电热工作的是 ( )

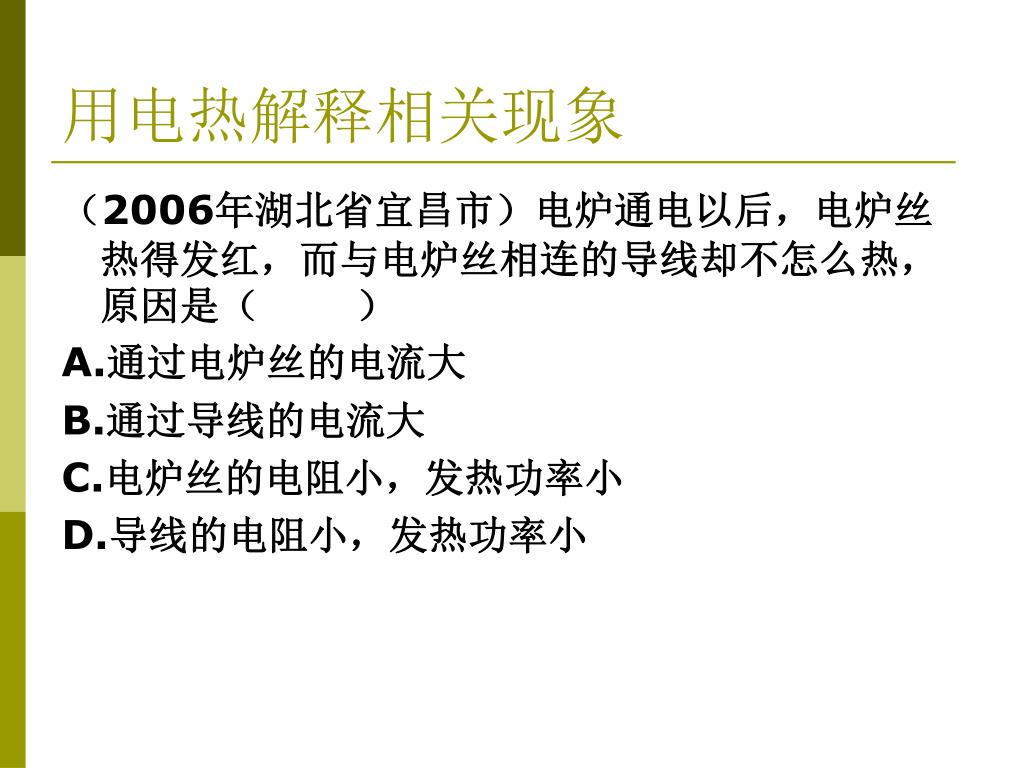

  45. 用电热解释相关现象 (2006年湖北省宜昌市)电炉通电以后,电炉丝热得发红,而与电炉丝相连的导线却不怎么热,原因是( ) A.通过电炉丝的电流大 B.通过导线的电流大 C.电炉丝的电阻小,发热功率小    D.导线的电阻小,发热功率小

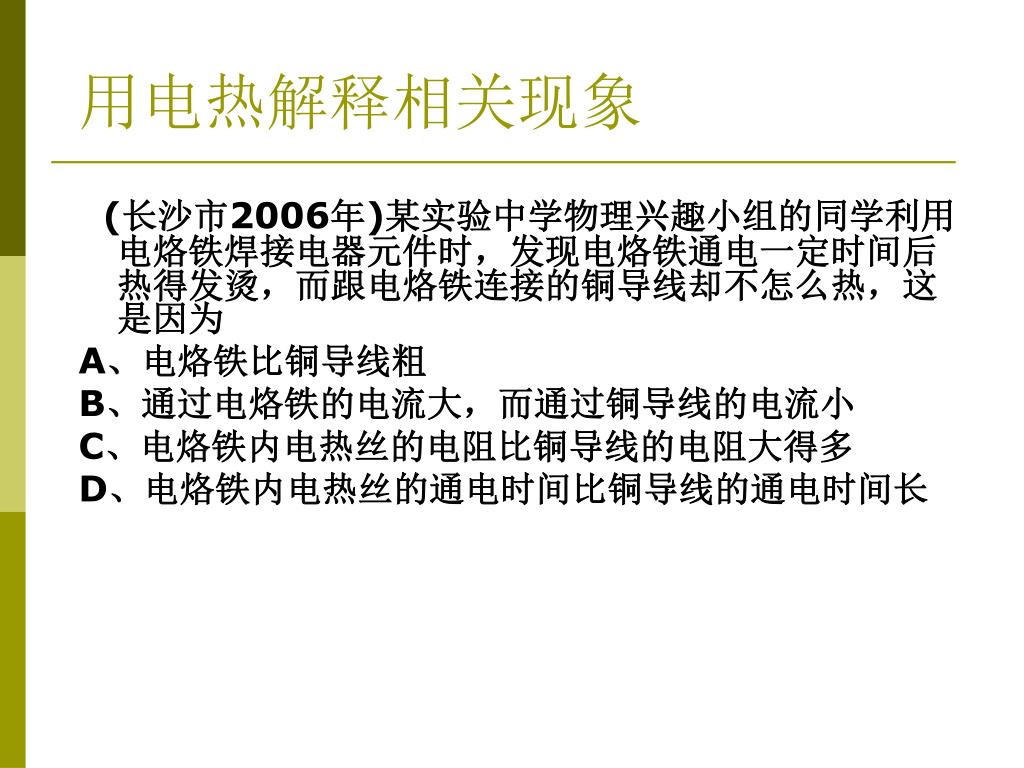

  46. (长沙市2006年)某实验中学物理兴趣小组的同学利用电烙铁焊接电器元件时,发现电烙铁通电一定时间后热得发烫,而跟电烙铁连接的铜导线却不怎么热,这是因为 A、电烙铁比铜导线粗 B、通过电烙铁的电流大,而通过铜导线的电流小 C、电烙铁内电热丝的电阻比铜导线的电阻大得多 D、电烙铁内电热丝的通电时间比铜导线的通电时间长 用电热解释相关现象

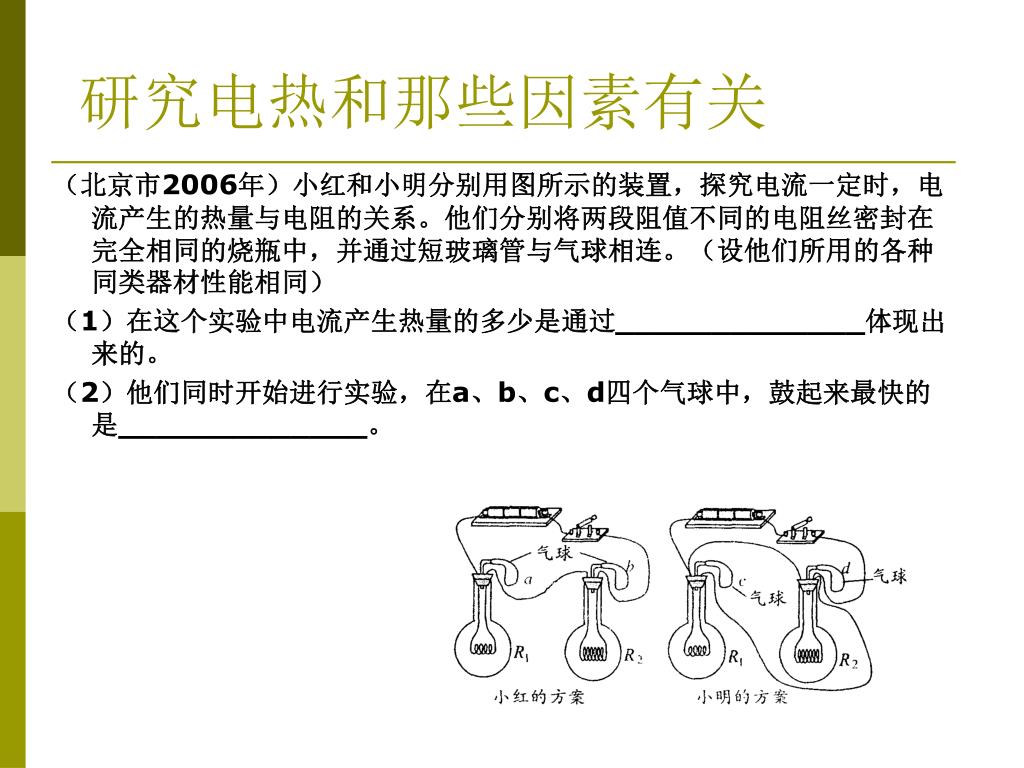

  47. 研究电热和那些因素有关 (北京市2006年)小红和小明分别用图所示的装置,探究电流一定时,电流产生的热量与电阻的关系。他们分别将两段阻值不同的电阻丝密封在完全相同的烧瓶中,并通过短玻璃管与气球相连。(设他们所用的各种同类器材性能相同) (1)在这个实验中电流产生热量的多少是通过_____________体现出来的。 (2)他们同时开始进行实验,在a、b、c、d四个气球中,鼓起来最快的是_____________。

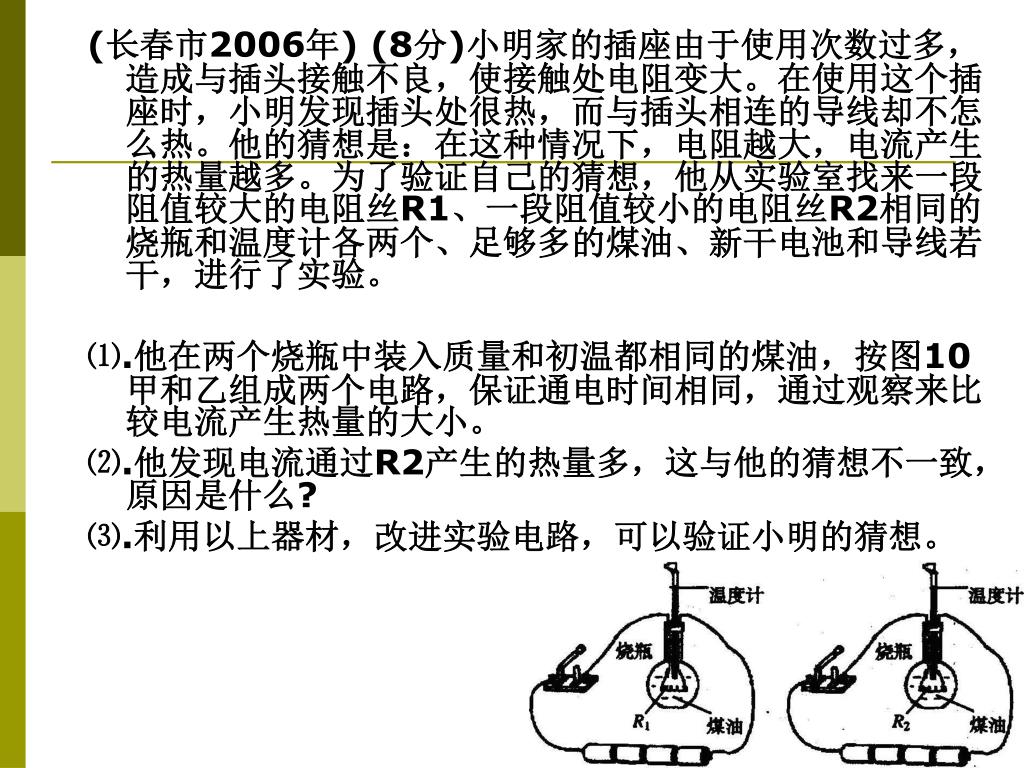

  48. (长春市2006年) (8分)小明家的插座由于使用次数过多,造成与插头接触不良,使接触处电阻变大。在使用这个插座时,小明发现插头处很热,而与插头相连的导线却不怎么热。他的猜想是:在这种情况下,电阻越大,电流产生的热量越多。为了验证自己的猜想,他从实验室找来一段阻值较大的电阻丝R1、一段阻值较小的电阻丝R2相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干,进行了实验。 ⑴.他在两个烧瓶中装入质量和初温都相同的煤油,按图10甲和乙组成两个电路,保证通电时间相同,通过观察来比较电流产生热量的大小。 ⑵.他发现电流通过R2产生的热量多,这与他的猜想不一致,原因是什么? ⑶.利用以上器材,改进实验电路,可以验证小明的猜想。

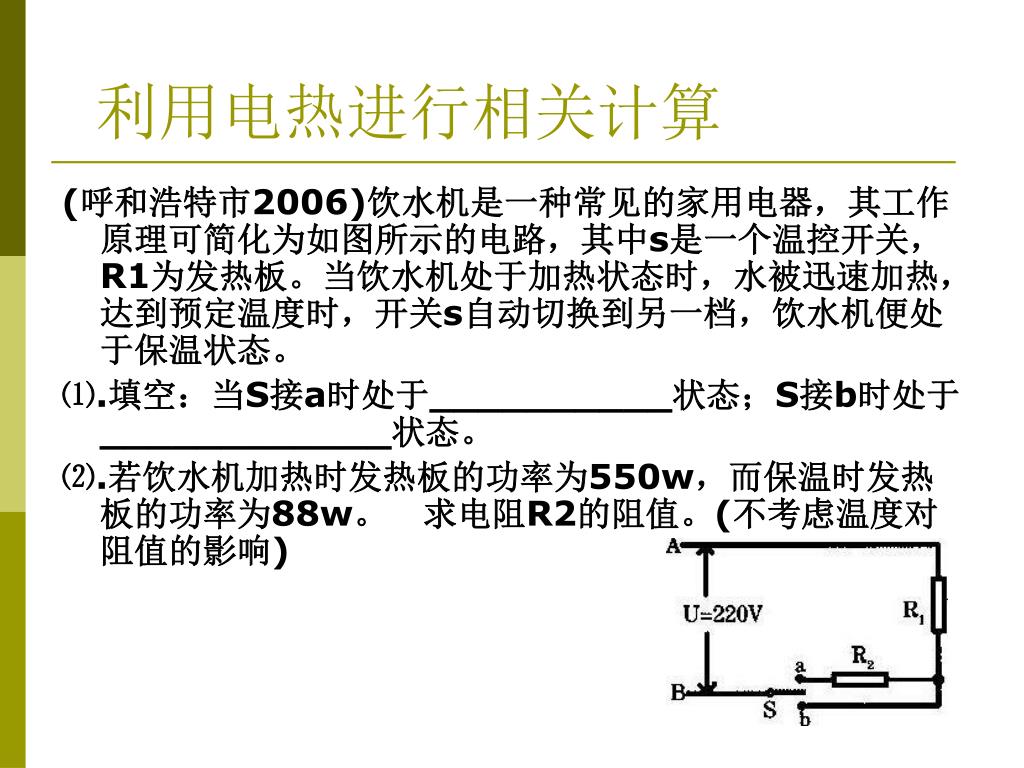

  49. 利用电热进行相关计算 (呼和浩特市2006)饮水机是一种常见的家用电器,其工作原理可简化为如图所示的电路,其中s是一个温控开关,R1为发热板。当饮水机处于加热状态时,水被迅速加热,达到预定温度时,开关s自动切换到另一档,饮水机便处于保温状态。 ⑴.填空:当S接a时处于__________状态;S接b时处于____________状态。 ⑵.若饮水机加热时发热板的功率为550w,而保温时发热板的功率为88w。 求电阻R2的阻值。(不考虑温度对阻值的影响)
