光纤的制造

光纤的制造. 光纤的制造要经历 光纤预制棒制备 、 光纤拉丝 等具体的工艺步骤。 制备光纤预制棒两步法工艺： 第一步采用气相沉积工艺生产光纤预制棒的芯棒； 第二步是在气相沉积获得的芯棒上施加外包层制成大光纤预制棒。. 气相沉积工艺 ——MCVD 法. 改进的化学气相沉积法 Modified Chemical Vapour Deposition (MCVD). 气相沉积工艺 ——MCVD 法. 气相沉积工艺 ——OVD 法. 外部化学气相沉积法 Outside Vapour Deposition (OVD). 制作预制棒. 等离子化学气相沉积法. VAD 工艺.

taline
Download Presentation

光纤的制造

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

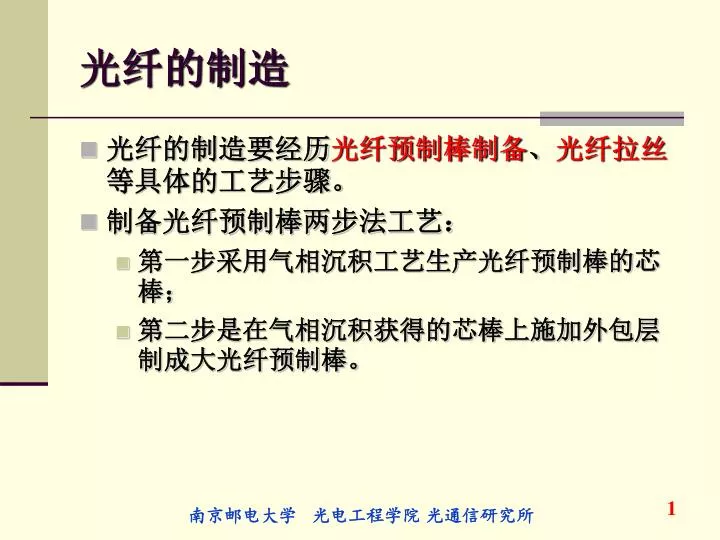

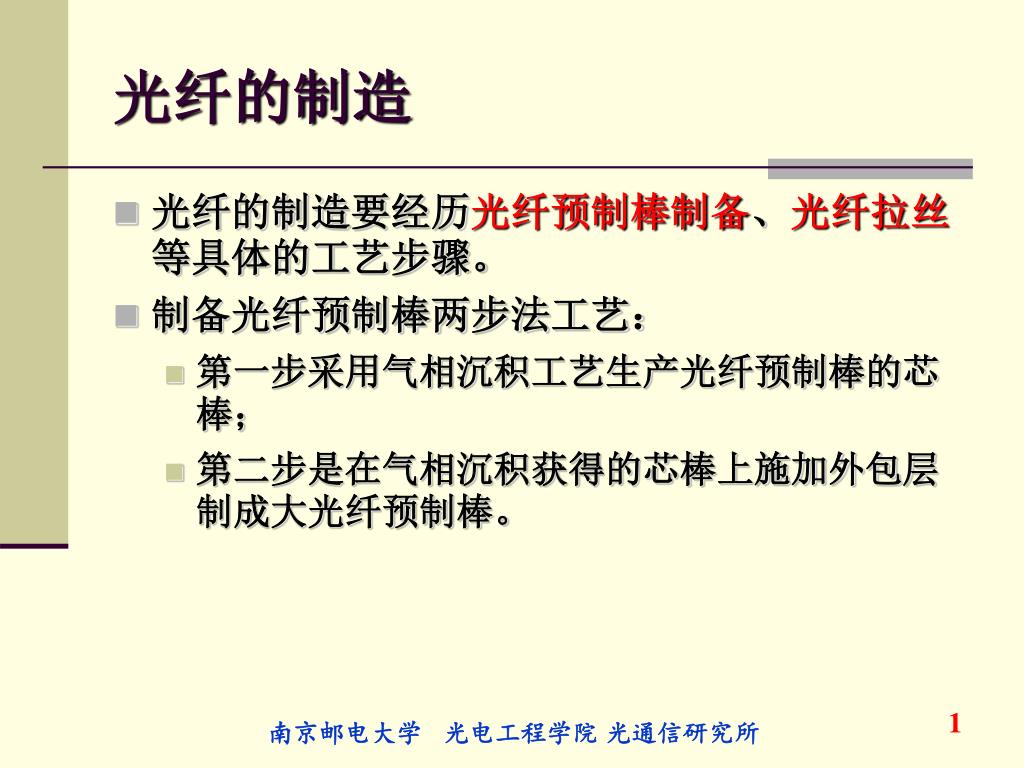

  1. 光纤的制造 • 光纤的制造要经历光纤预制棒制备、光纤拉丝等具体的工艺步骤。 • 制备光纤预制棒两步法工艺： • 第一步采用气相沉积工艺生产光纤预制棒的芯棒； • 第二步是在气相沉积获得的芯棒上施加外包层制成大光纤预制棒。 南京邮电大学 光电工程学院 光通信研究所

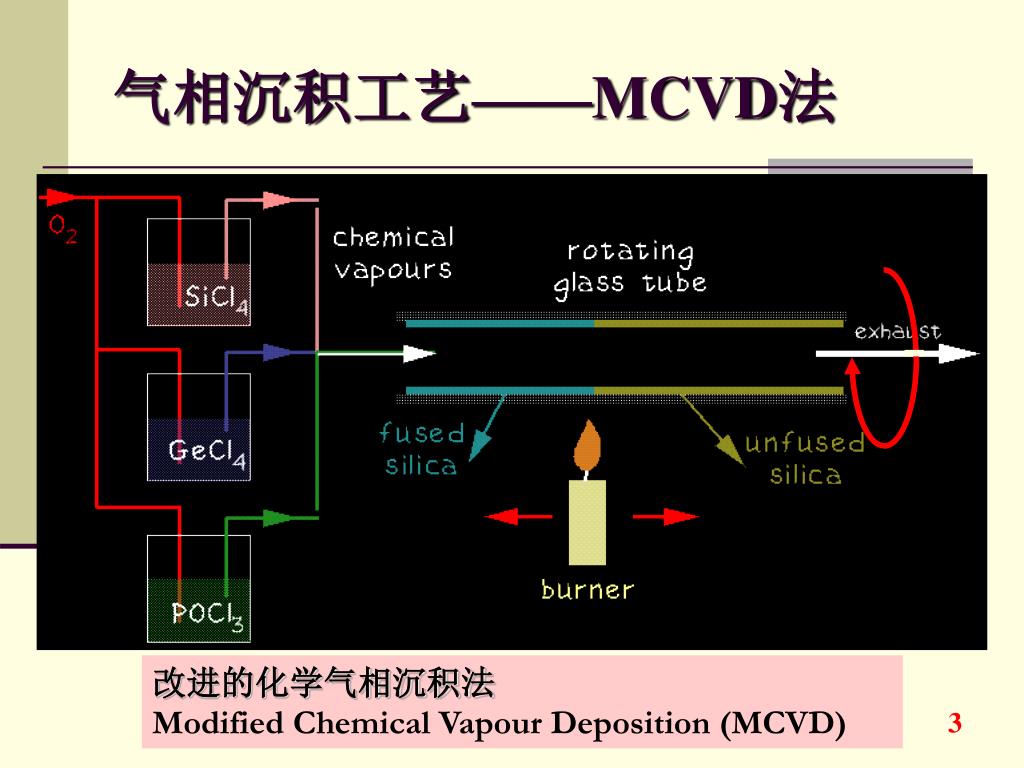

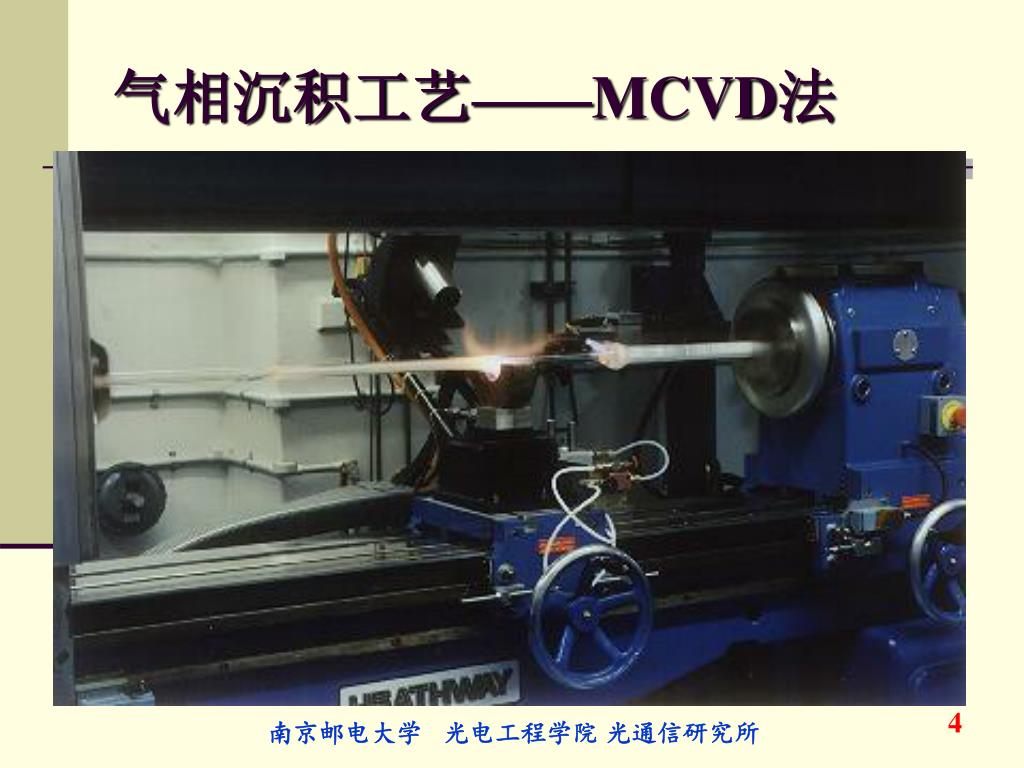

  2. 气相沉积工艺——MCVD法 改进的化学气相沉积法 Modified Chemical Vapour Deposition (MCVD) 南京邮电大学 光电工程学院 光通信研究所

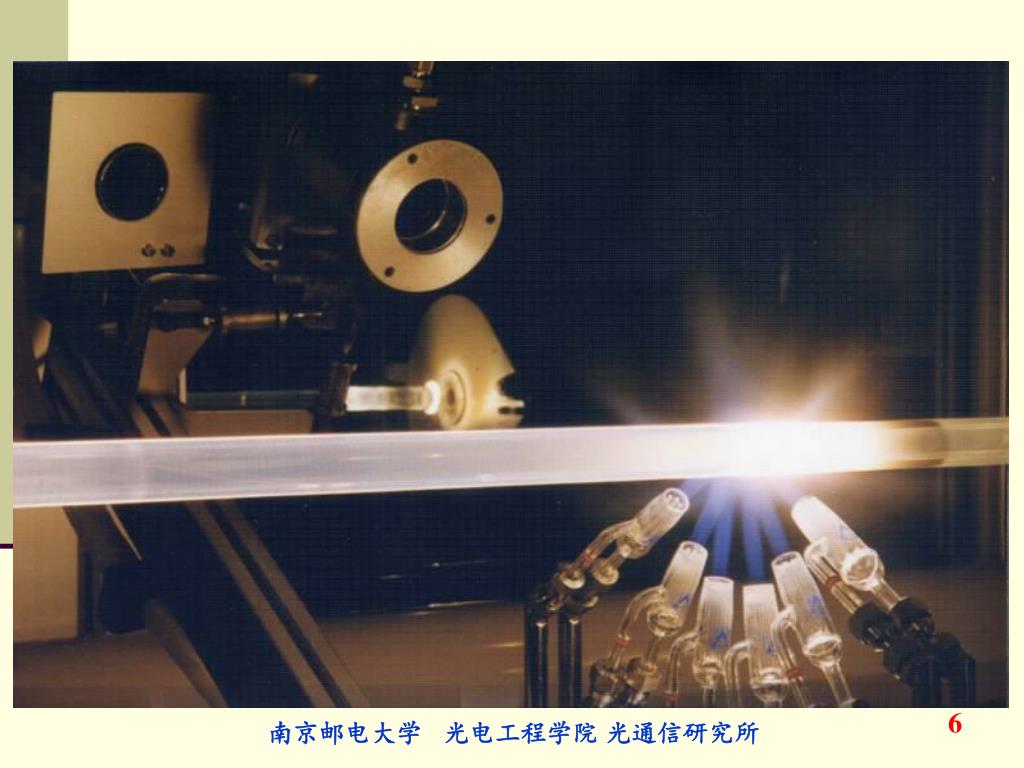

  3. 气相沉积工艺——MCVD法 南京邮电大学 光电工程学院 光通信研究所

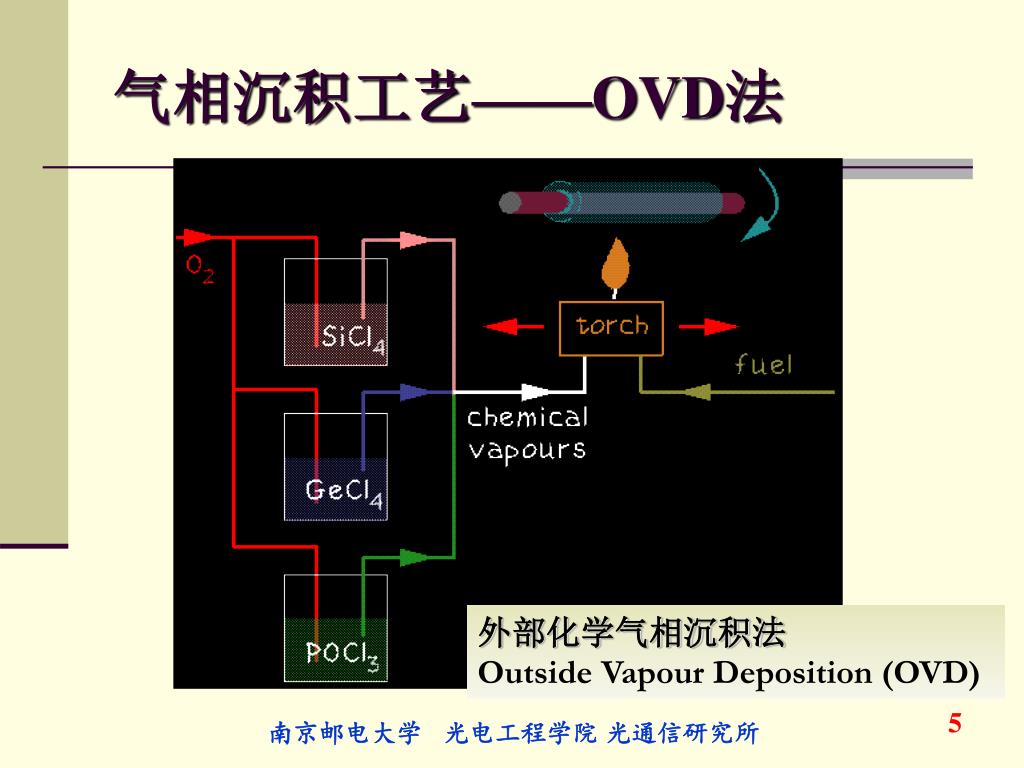

  4. 气相沉积工艺——OVD法 外部化学气相沉积法 Outside Vapour Deposition (OVD) 南京邮电大学 光电工程学院 光通信研究所

  5. 南京邮电大学 光电工程学院 光通信研究所

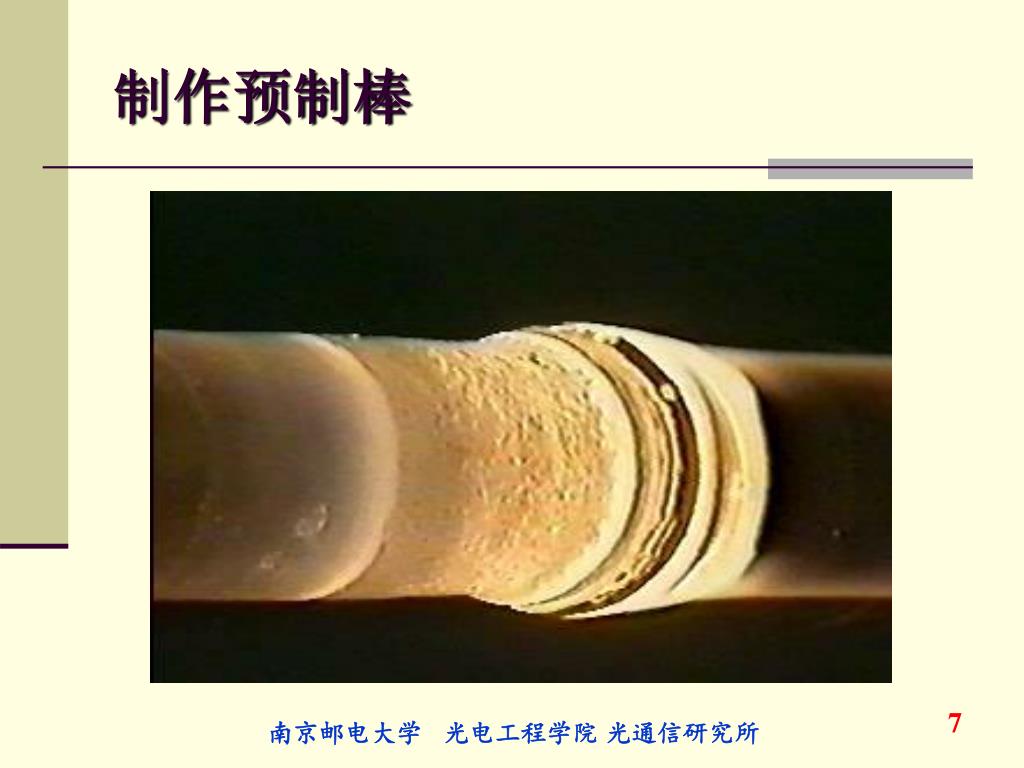

  6. 制作预制棒 南京邮电大学 光电工程学院 光通信研究所

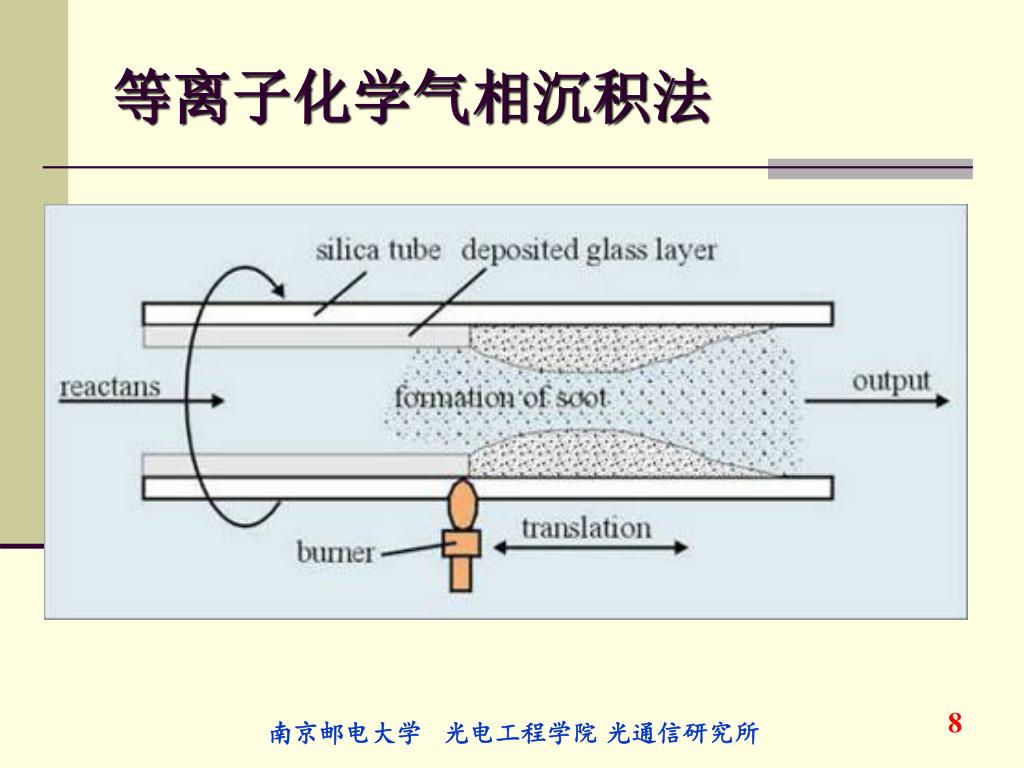

  7. 等离子化学气相沉积法 南京邮电大学 光电工程学院 光通信研究所

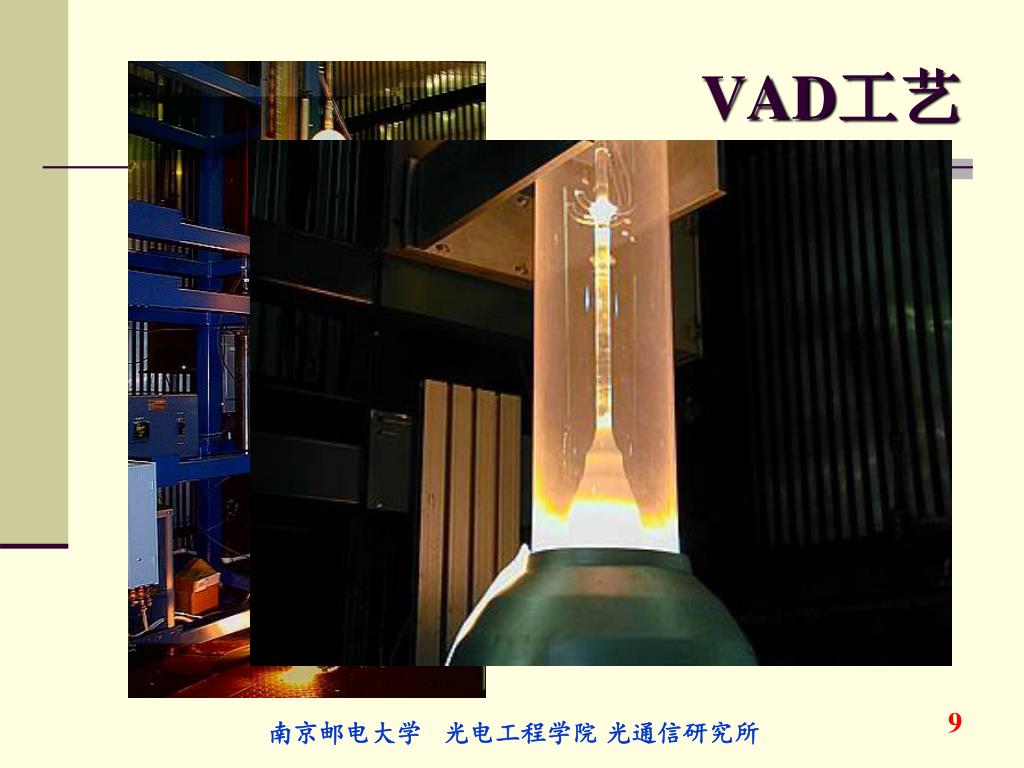

  8. VAD工艺 南京邮电大学 光电工程学院 光通信研究所

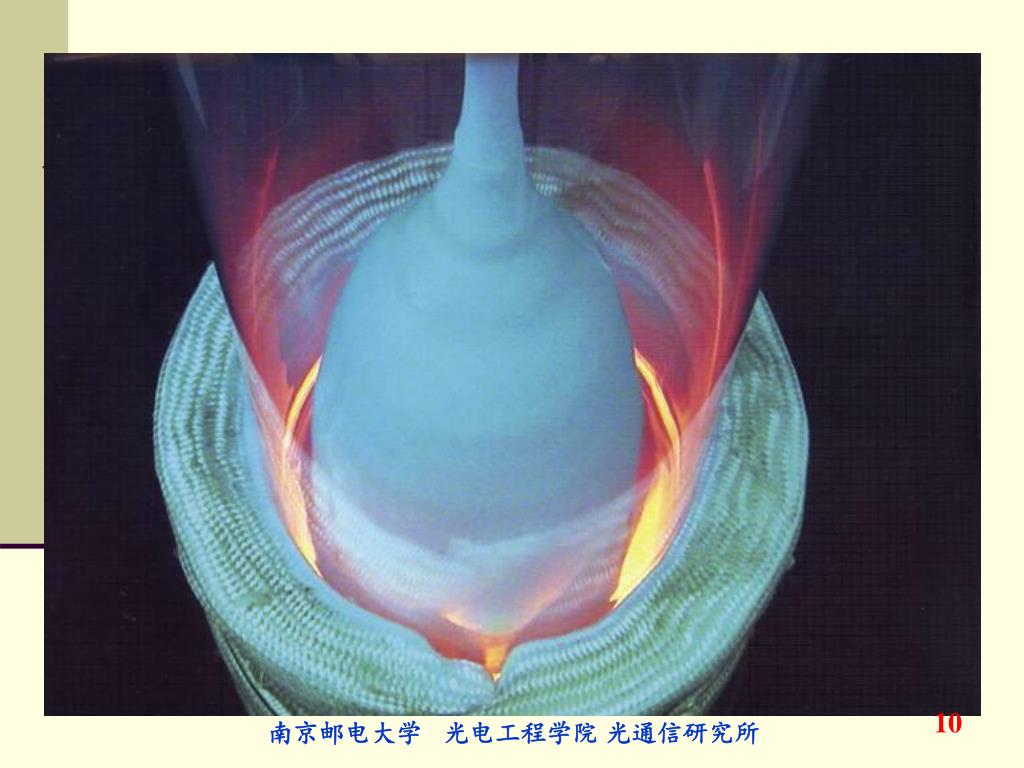

  9. 南京邮电大学 光电工程学院 光通信研究所

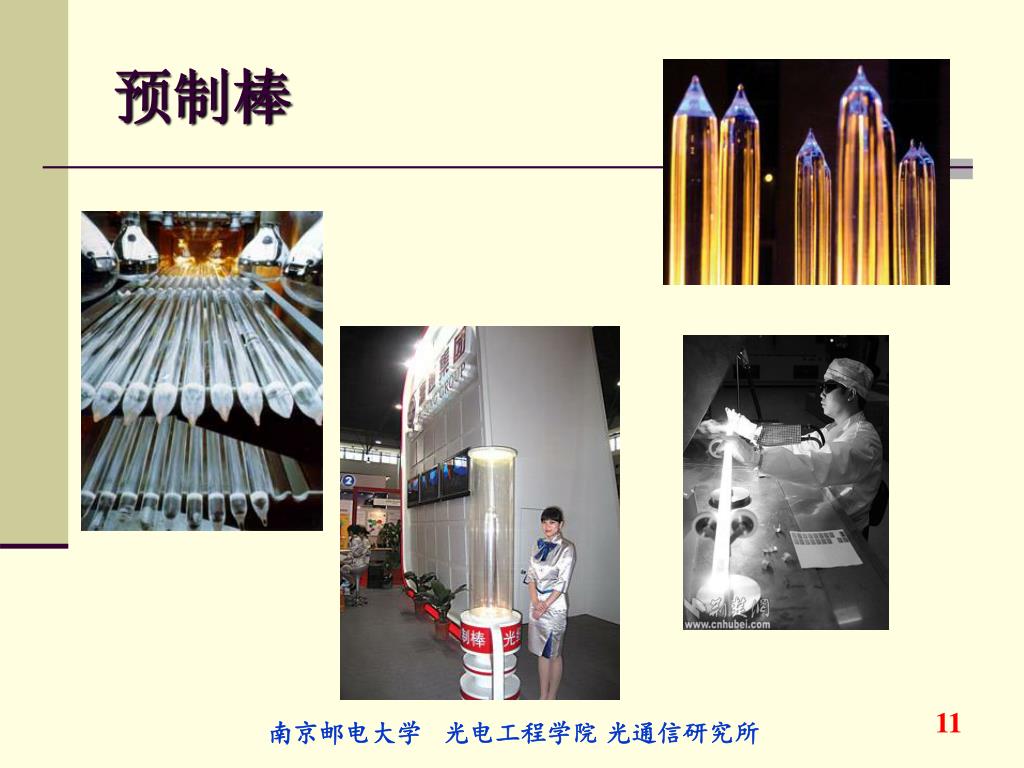

  10. 预制棒 南京邮电大学 光电工程学院 光通信研究所

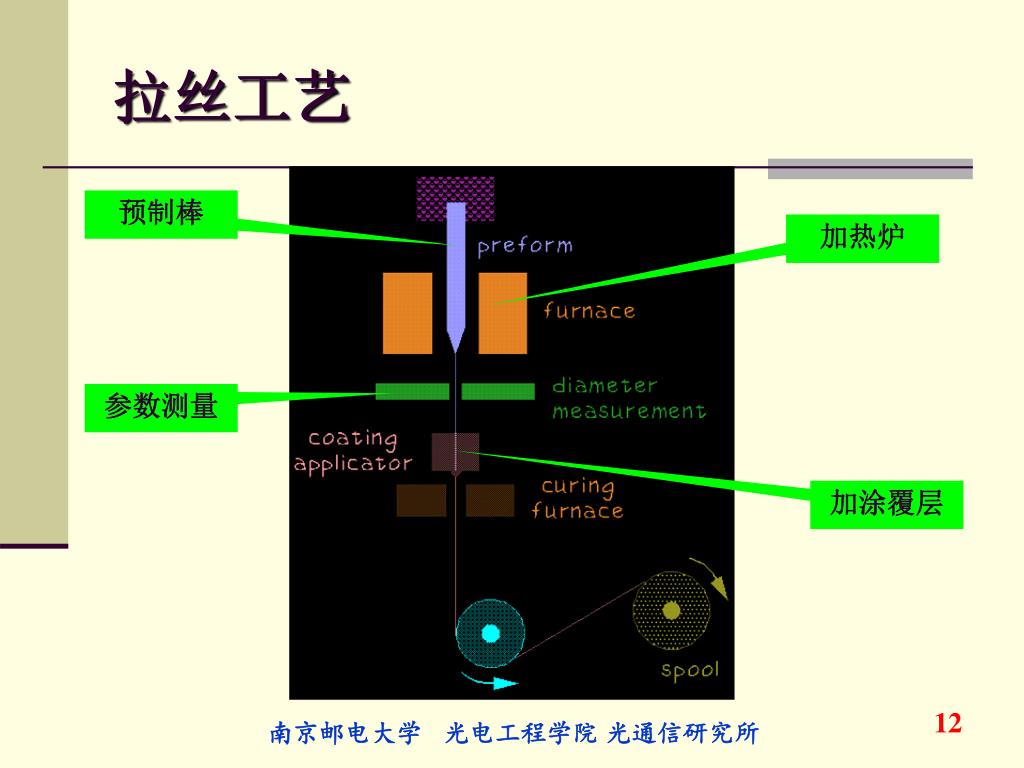

  11. 拉丝工艺 预制棒 加热炉 参数测量 加涂覆层 南京邮电大学 光电工程学院 光通信研究所

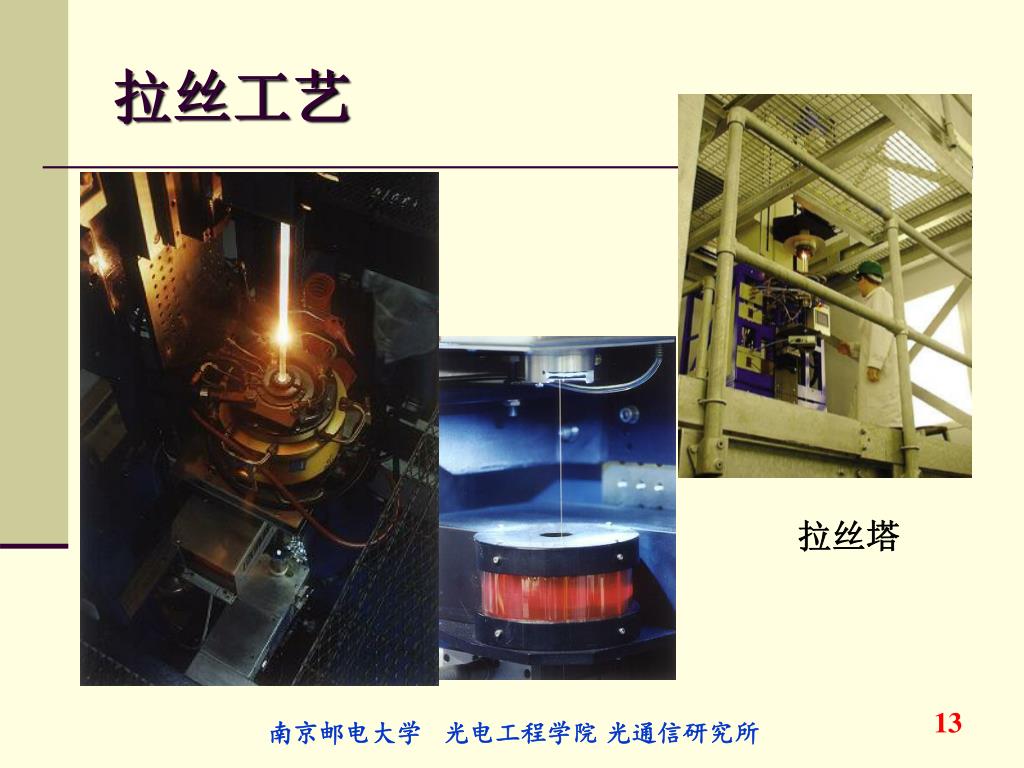

  12. 拉丝工艺 拉丝塔 南京邮电大学 光电工程学院 光通信研究所

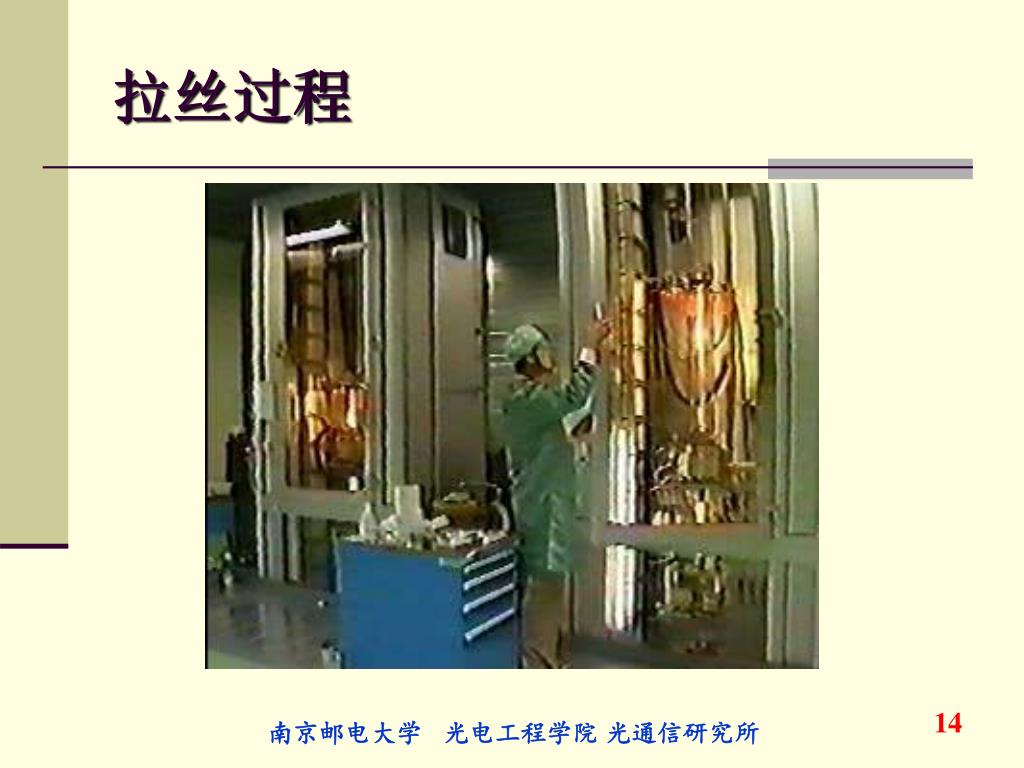

  13. 拉丝过程 南京邮电大学 光电工程学院 光通信研究所

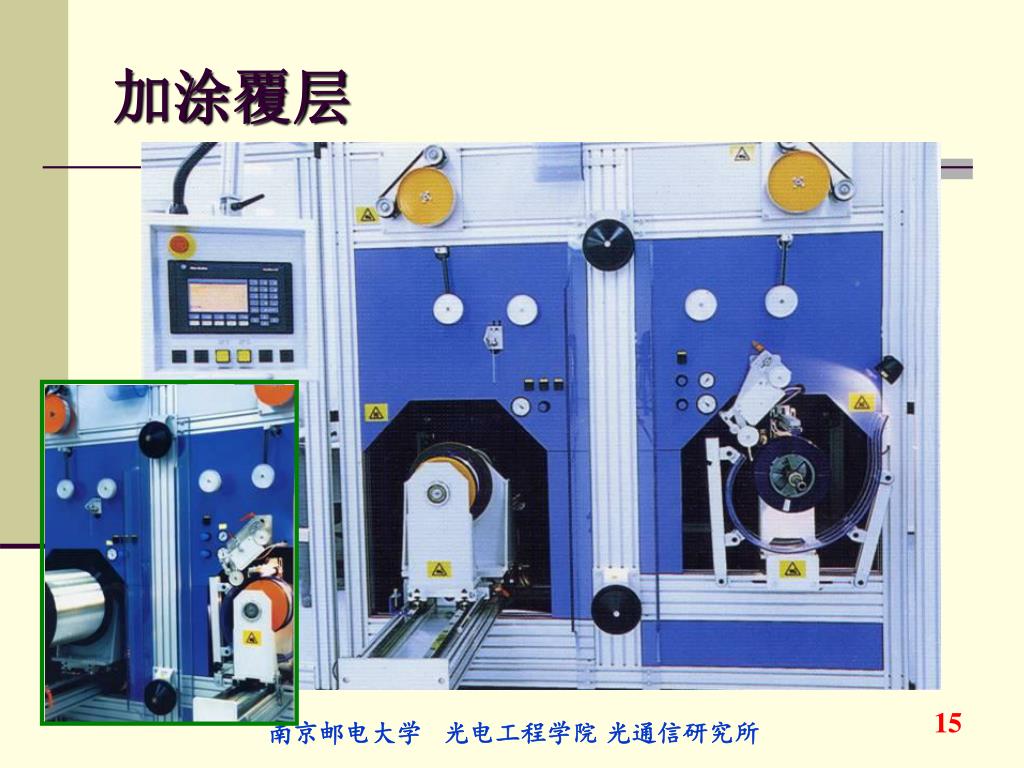

  14. 加涂覆层 南京邮电大学 光电工程学院 光通信研究所

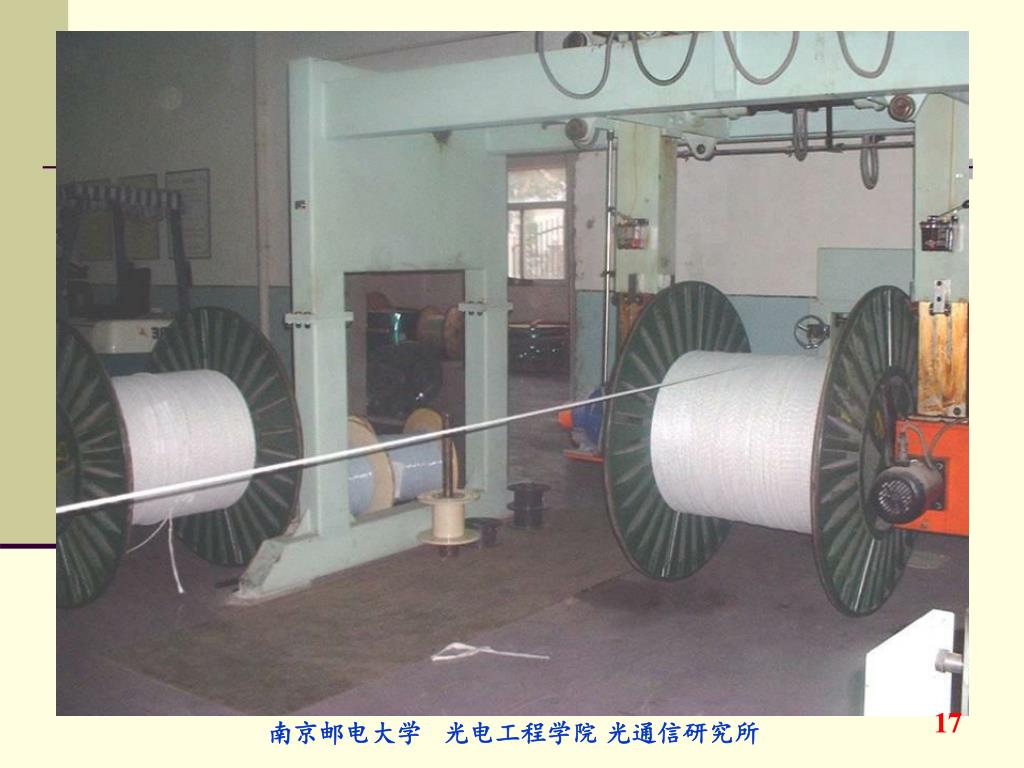

  15. 成缆 南京邮电大学 光电工程学院 光通信研究所

  16. 南京邮电大学 光电工程学院 光通信研究所
