第五章 直線與道路偵測

第五章 直線與道路偵測. 內容. 5.1 前言 5.2 蠻力法 5.3 霍式轉換法 5.4 隨機式方法 5.5 道路偵測 5.6 結論. 數位直線. 直線由虛線兩側的數位邊點所構成。 圖 5.2 .1 中， v 1 、 v 2 、 v 3 和 v 4 皆為邊點。 灰色帶狀區的頻寬以及離散邊點集會影響直線偵測的結果 。 圖 5.2 .1 中的數位直線的邊點集往往並非如圖所 示的這般密集。 利用測邊法得到邊點 集，利用其來決定出直線。. 圖5.2 .1 數位直線. 例如　　　　，有 6 種可能被偵測到的直線。. 5.2 蠻力法.

taline
Download Presentation

第五章 直線與道路偵測

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第五章直線與道路偵測

  2. 內容 • 5.1 前言 • 5.2 蠻力法 • 5.3 霍式轉換法 • 5.4 隨機式方法 • 5.5 道路偵測 • 5.6 結論

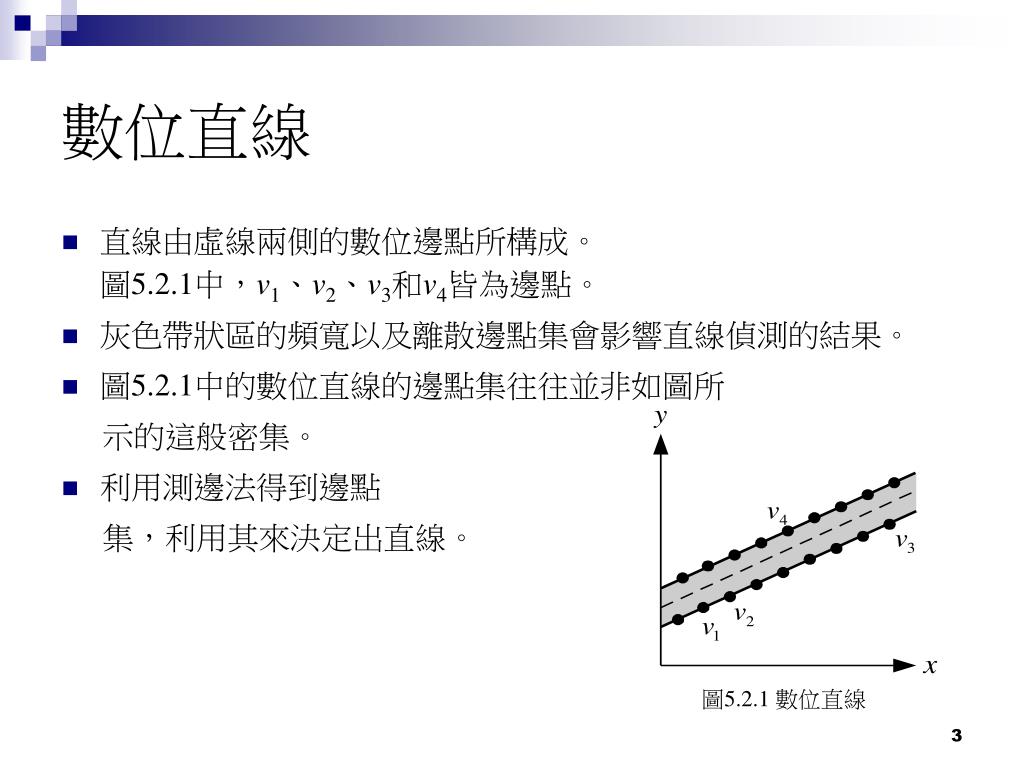

  3. 數位直線 • 直線由虛線兩側的數位邊點所構成。圖5.2.1中，v1、v2、v3和v4皆為邊點。 • 灰色帶狀區的頻寬以及離散邊點集會影響直線偵測的結果。 • 圖5.2.1中的數位直線的邊點集往往並非如圖所 示的這般密集。 • 利用測邊法得到邊點 集，利用其來決定出直線。 圖5.2.1 數位直線

  4. 例如　　　　，有6種可能被偵測到的直線。 5.2 蠻力法 邊點集為V且 　　。每2個邊點可構成一直線，共有 條可能的直線。 令這些直線為　、　、…和　，此處　　　　　。 圖5.2.3 m=4時的所有可能線

  5. 若總得分數超過門檻值 ，則我們稱 為一真正的直線(True Line)。 每一邊點 計算其與 的距離: (5.2.1) 若d小於設定的門檻值 ，例如 ，則邊點 對 投了一票。 此處 代表允許頻寬為1。 圖5.2.4 距離 d 的決定

  6. 已知 ，計算 的貢獻分數，共需花費的時間 。 考慮 條直線，總時間複雜度為 。 定理5.2.1 令邊點集 的邊點數為 ，蠻力法可在 的時 間完成直線偵測的工作。 證明：

  7. 範例 1：今有二維空間上通過直線 的兩點 和 ，試問這兩點在(m,b)參數空間的分 佈情形為何？這裏m代表斜率，而b代表截距。 解答： 這兩點滿足等式 和 如此一來，這兩點必定相交於 參數空間上的一點。 解答完畢

  8. 範例2：利用(m,b)參數空間，可否在O(m2)的時間內完成直線偵測的工作?範例2：利用(m,b)參數空間，可否在O(m2)的時間內完成直線偵測的工作?

  9. ， 由直角三角形 由直角三角形 5.3 霍式轉換法 • 霍式轉換法的精神為將 - 空間轉換成 -參數空間(Parameter Space)，即所謂的法距－法角空間(Normal Distance - Normal Angle Space)。    圖5.3.1 - 空間和 - 空間的關係 (5.3.1)

  10. 令 座標(2,1)，代入式子(5.3.1)後，得到 座標(1,2)，透過式子可得到 座標(0,3)，透過式子可得到 座標(3,3)，透過式子可得到  (2,1)、(1,2)和(0,3)為共線 假設門檻值定為　　 。所以可得知在圖5.3.2中有一條角度為 的直線通過該影像。 圖5.3.2 的影像小例子

  11. 若在某一個投票箱(小房子)中，其記錄的邊點數超過門檻值 ，則投票到該投票箱的那些邊點可說形成了一條可接受的直線。 • 將角度範圍　　切割成n份。 • 使用二維陣列來完成　　參數空間的資料維護。這二維陣列稱作累積陣列(Accumulation Array)。 • 霍式轉換法在累積陣列上的投票動作： 　　　 ｛將二維累積陣列歸零｝ 對邊點集 V的每一邊點 for to n end 圖5.3.3 累積陣列

  12. 定理5.3.1　霍式轉換法可在　　　的時間內完成直線偵測的工作，定理5.3.1　霍式轉換法可在　　　的時間內完成直線偵測的工作， 　　　 此處 且 n 為 的角度分割數。 證明： 針對任一個 ， ，花 的時間完成在 的投票工作。考慮所有的 ，共需 的時間來完成投票的工作。 圖5.1.1 道路影像 圖5.2.2 圖5.1.1的邊點集 圖5.3.4 測得之直線

  13. 範例1：給予下列八個點(2,4), (2,8), (4,3), (4,6), (5,5), (7,3), (10,0), (10,5)，請利用霍式轉換法並配合圖5.3.3所給的二維累積陣列(假設門檻為4) (1)求出滿足條件直線的法距(γ)及法角(θ) (2)並把連成直線的點列出來 解答：令角度以45°為跳躍基準，利用副程式 for i = 0 to n end

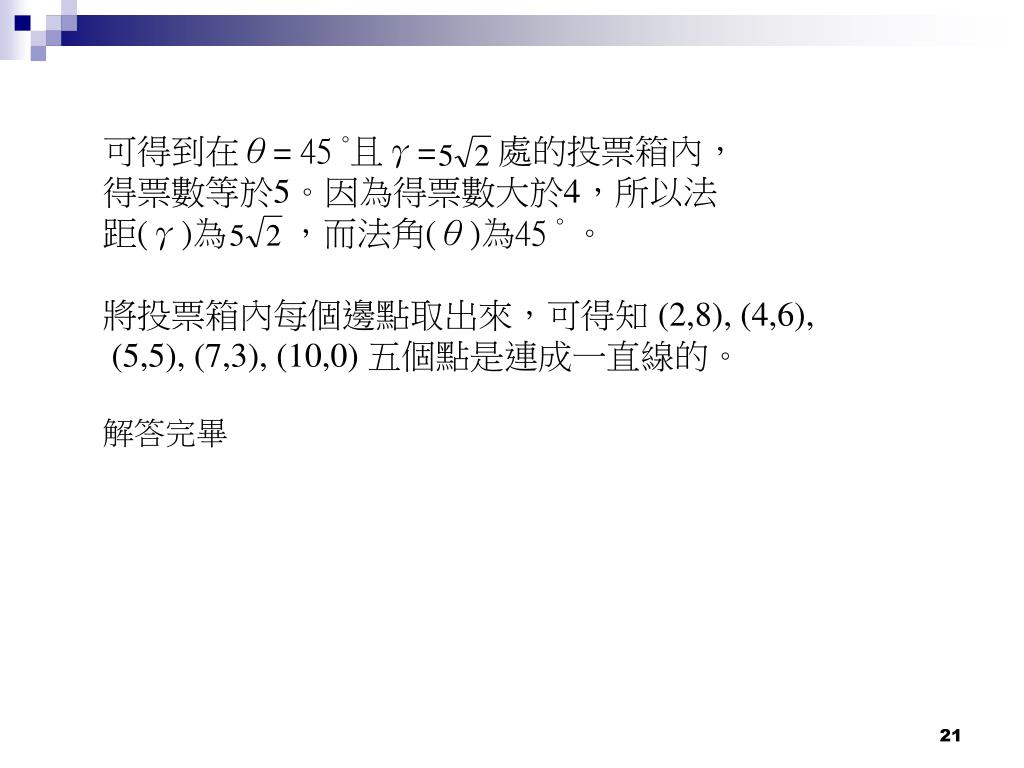

  14. 可得到在θ= 45 °且γ=處的投票箱內， 得票數等於5。因為得票數大於4，所以法 距(γ)為 ，而法角(θ)為45 ° 。 將投票箱內每個邊點取出來，可得知 (2,8), (4,6), (5,5), (7,3), (10,0)五個點是連成一直線的。 解答完畢

  15. 5.4 隨機式方法 、 和 在邊點集 中，隨機抽出三個邊點： 。可決定出三條可能線： 和 。 、 到可能線 的距離： (5.4.1) ，由式子(5.4.1)得到三個距離值 、 和 。假設這最小的 這二個邊 距離值為 ，則 和 點便被稱作代理點。代理點形成的直 線可被稱作候選線。 必需小於 圖5.4.1 三個邊點決定出三條可能線 設定的門檻值。

  16. 有時候 、 和 三個邊點靠得太近了， 此一異常現象也必需予以排除。 將邊點集V中的每一邊點代入式子(5.4.1)中，若距離 小於門檻值，代表邊點 對候選線投了一票，我們這時就在計數器C上加1。當邊點集V中的每一邊點都完成了投票後。假設C值 大於門檻值 ，則候選線 是真正線。 圖5.4.2 三個邊點太靠近的異常例子 重覆上面的程序。設定檢查失敗的容忍最大次數。檢查次數一經超過容忍次數，若仍沒有偵測出直線，則強迫重新進行抽樣的動作。

  17. 圖解概念: 在邊點集中，隨機抽出三個邊點： 決定出一條可能線： 到可能線 的距離：

  18. 三個邊點不共線： 三個邊點共線：

  19. 利用計算點到線距離的方式，檢測共線的邊點：利用計算點到線距離的方式，檢測共線的邊點：

  20. 檢測共線的邊點數大於門檻值， 為一條真實的直線

  21. 移除所有與 共線的邊點 利用隨機抽樣程序檢測下一條直線

  22. 隨機式測線法的實驗結果 圖5.4.3 地板影像 圖5.4.4 圖5.4.3的邊點集 圖5.4.5 測出之直線

  23. 比較RHT和RLD的時間複雜度 令 代表邊點數， 代表落在直線上邊點數。令 。 A為所抽樣的二個邊點皆在線上的事件，其機率　　　　　　， B為所抽樣的三個邊點皆在線上的事件，其機率　　　　　　　　。 因為 和 皆很大，所以 而 。 RHT：經過多少次失敗才會使得事件A發生二次為一隨機變數X： 負的二項式分配(Negative Binomial Distribution) RLD：事件B發生過一次，則該候選線即算確定： 幾何分佈(Geometric Distribution)

  24. RHT和RLD的機率分布 圖5.4.6 p=0.5時的 fRHT(x)和 fRLD(x) 圖5.4.7 p=0.25時的 fRHT(x)和 fRLD(x)

  25. 和 　　　　　　 RHT和RLD的累計分布函數 圖5.4.8 p=0.5時的 FRHT(x)和 FRLD(x) 圖5.4.9 p=0.25時的 FRHT(x)和 FRLD(x)

  26. 5.5 道路偵測 (a) 輸入的道路影像 (b) 得到的道路邊圖 圖5.5.1 首先來看一張道路彎曲度較大的邊圖，如圖5.51(a)，很明顯地，圖中的道路邊緣用肉眼看的確蠻像拋物線。利用測邊算子，我們可得到圖5.5.1(a)的邊圖如圖5.5.1(b)。

  27. 根據Kluge[11]的數學推導，在(c,r)影像平面上，道路的邊緣形狀可以下列的拋物線數學式表示:根據Kluge[11]的數學推導，在(c,r)影像平面上，道路的邊緣形狀可以下列的拋物線數學式表示: (5.5.1) • 上式中 k 、β和 v 為待解參數。利用求出的數學表示式，我們就可以標出道路的邊緣了。 • 植基於陣列上的隨機式演算法來求解式(5.5.1)。 • 在邊圖上抽取出四個邊點，將其中的三個邊點代入式(5.5.1)，解出來的三個參數 k 、 β和 v 可用來決定描述道路邊緣的拋物線。

  28. 令選用的三個邊點座標為 、 、 代入式(5.5.1)後，可以得到下列的3×3線性系統: (5.5.2) 利用高斯消去法，式(5.5.2)中的三個參數 k 、 β和 v 就可輕易解出了。圖5.5.1(b)的道路邊緣圖示於圖5.5.2。

  29. 圖5.5.2偵測到的道路邊緣

  30. 5.6 結論 本章中介紹了四種直線偵測的方法。蠻力法在計算速度上太慢了。霍式轉換法是非隨機方法，缺點是使用了很花記憶體的累積陣列以及需檢查全部的邊點。隨機式方法避開上述兩種方法的缺點，且在道路偵測上也有一定的效果。 直線偵測在文件處理時對於文件內的欄位邊界之定位有很大的幫助。 斜截式的霍式轉換法[2]也可經由線性轉換而得到更省記憶體和更快的直線偵測法。
