第四讲信息的编码、存储与管理

第四讲信息的编码、存储与管理 北京大学信息学院 2014年10月

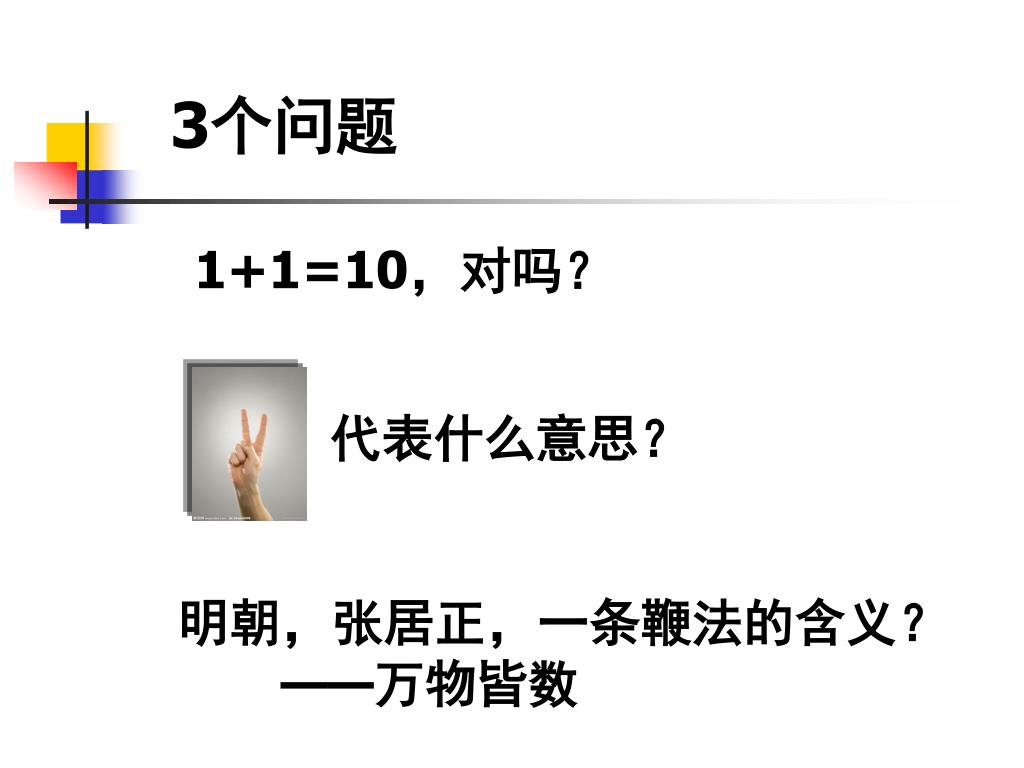

3个问题 1+1=10，对吗？代表什么意思？ • 明朝，张居正，一条鞭法的含义？ • ——万物皆数

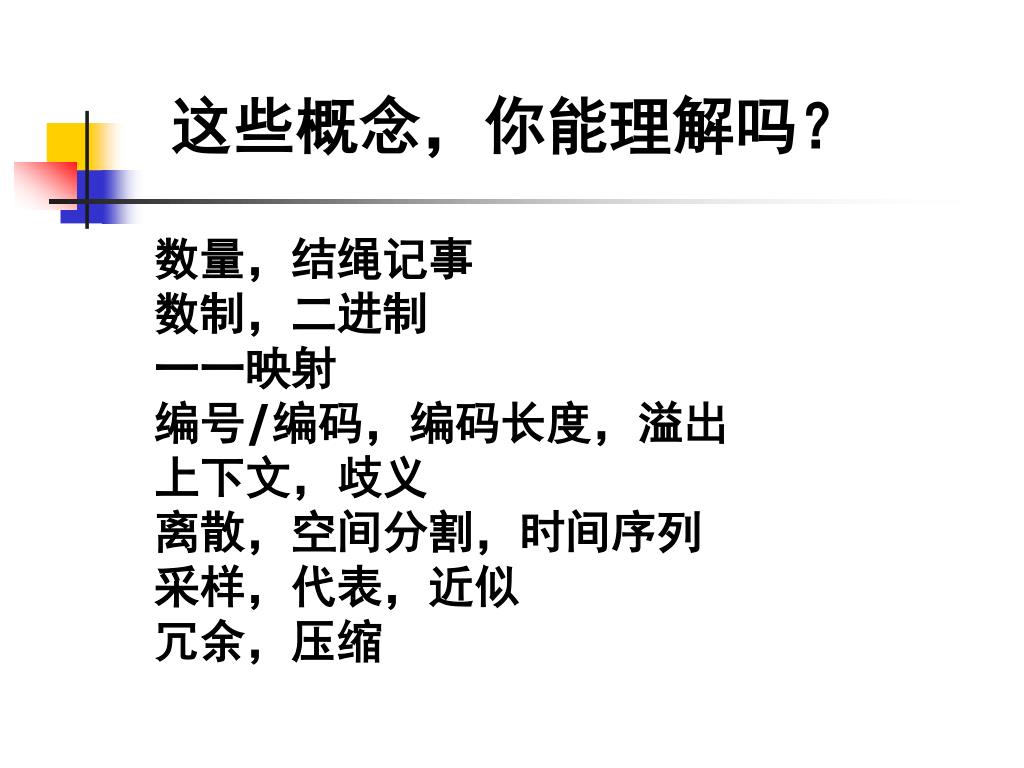

这些概念，你能理解吗？ 数量，结绳记事数制，二进制一一映射编号/编码，编码长度，溢出上下文，歧义离散，空间分割，时间序列采样，代表，近似冗余，压缩

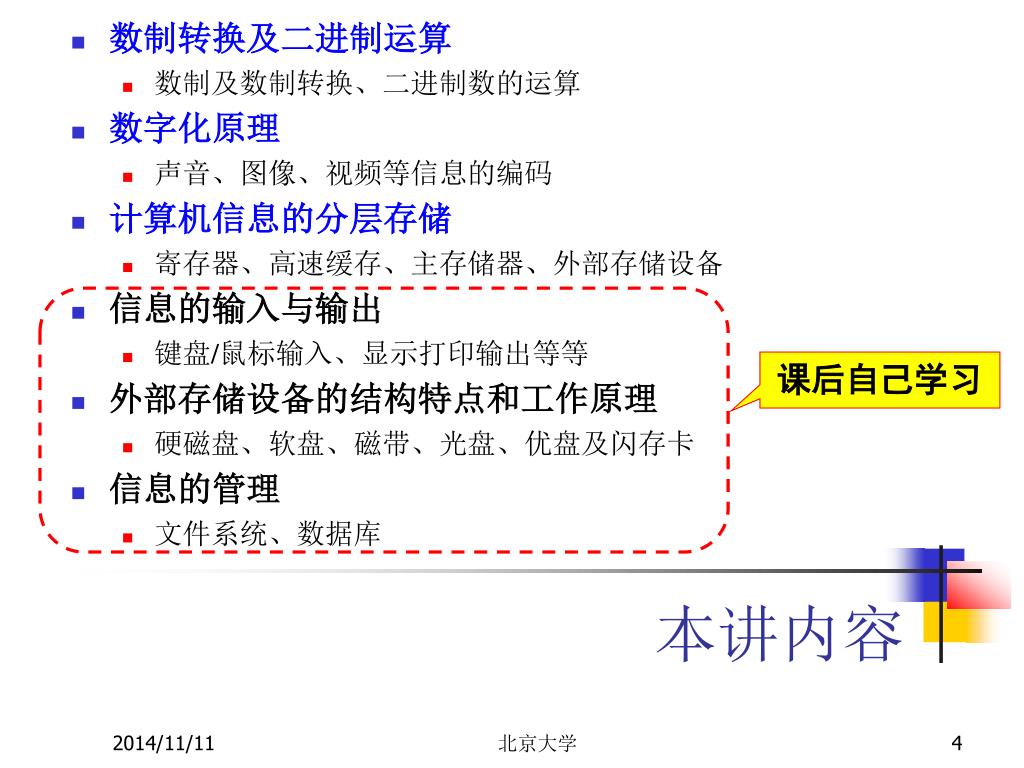

数制转换及二进制运算 • 数制及数制转换、二进制数的运算 • 数字化原理 • 声音、图像、视频等信息的编码 • 计算机信息的分层存储 • 寄存器、高速缓存、主存储器、外部存储设备 • 信息的输入与输出 • 键盘/鼠标输入、显示打印输出等等 • 外部存储设备的结构特点和工作原理 • 硬磁盘、软盘、磁带、光盘、优盘及闪存卡 • 信息的管理 • 文件系统、数据库课后自己学习本讲内容北京大学

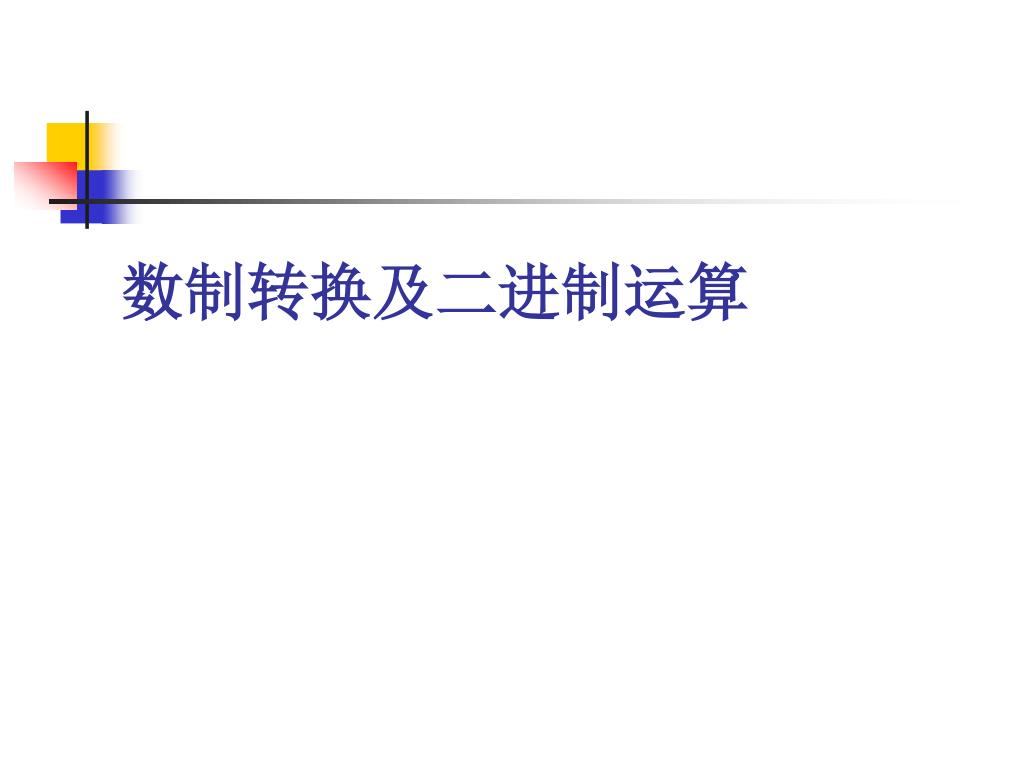

数制转换及二进制运算

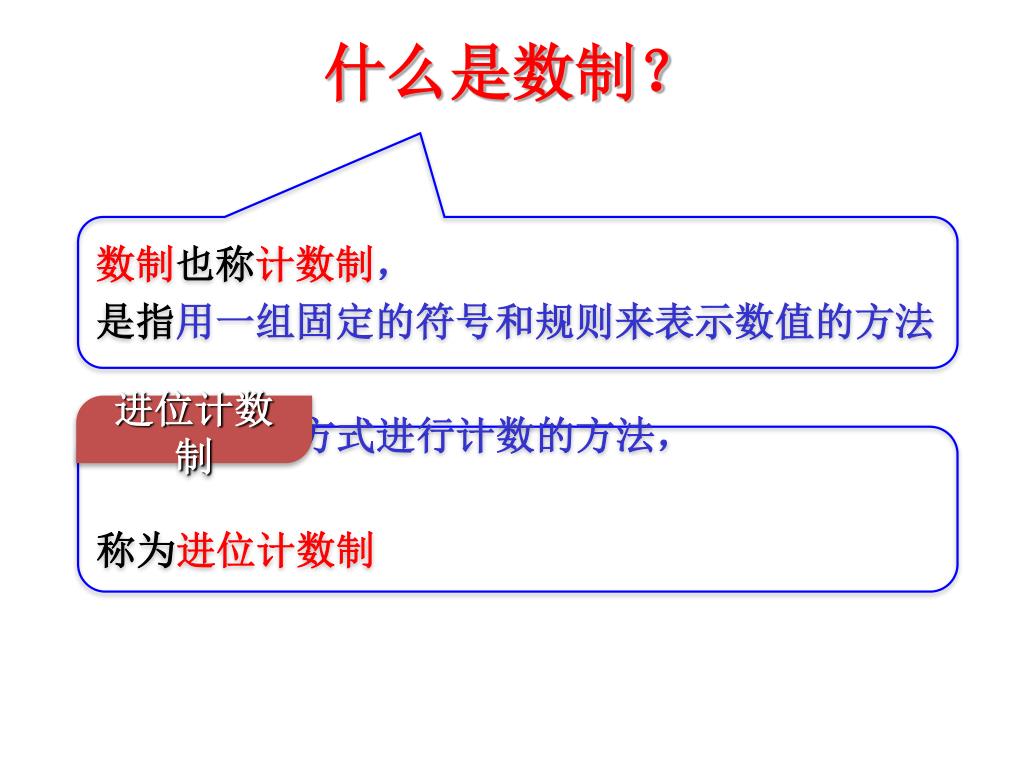

什么是数制？ 数制也称计数制，是指用一组固定的符号和规则来表示数值的方法进位计数制使用进位的方式进行计数的方法，称为进位计数制

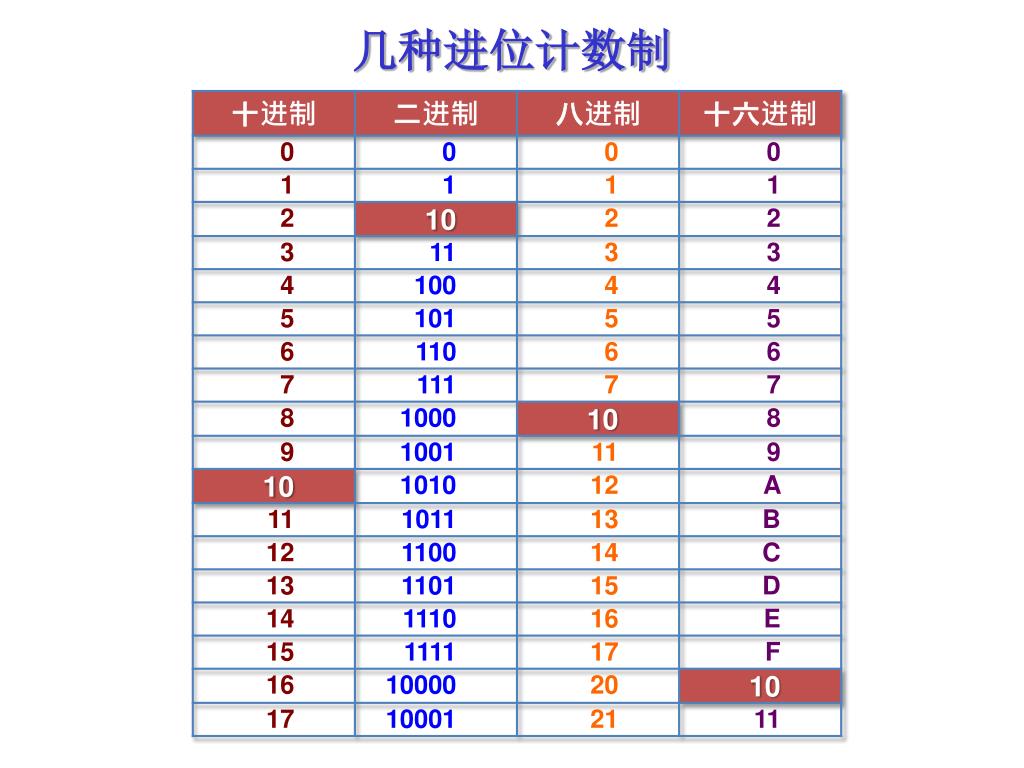

几种进位计数制

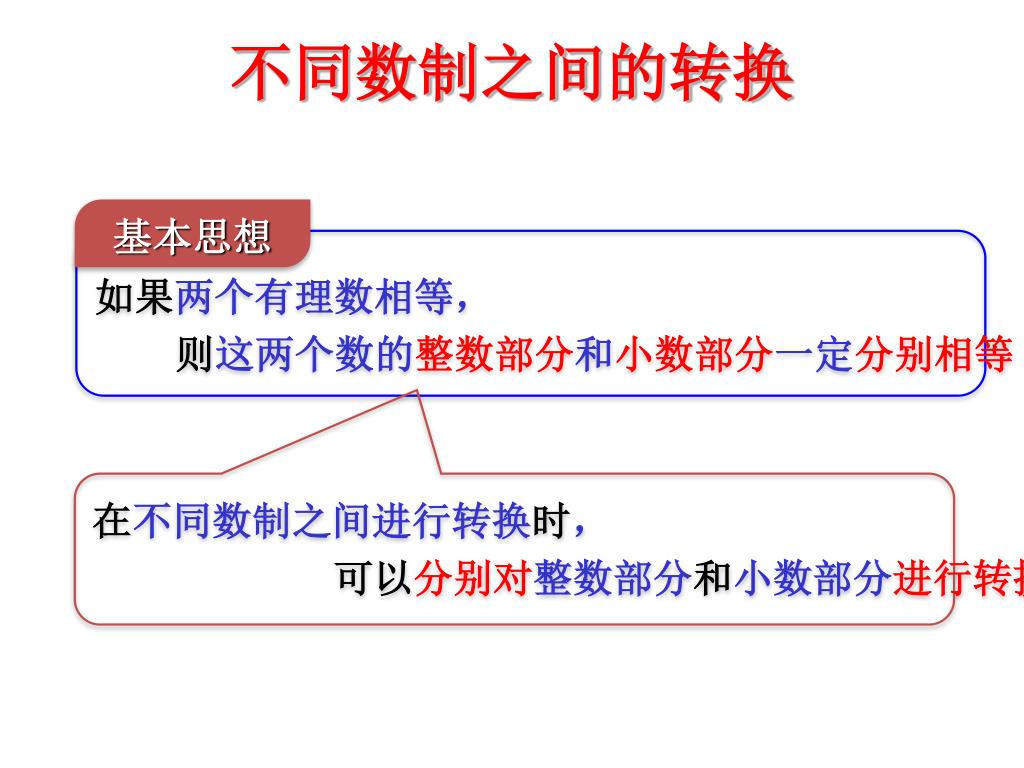

不同数制之间的转换 基本思想如果两个有理数相等，则这两个数的整数部分和小数部分一定分别相等在不同数制之间进行转换时，可以分别对整数部分和小数部分进行转换

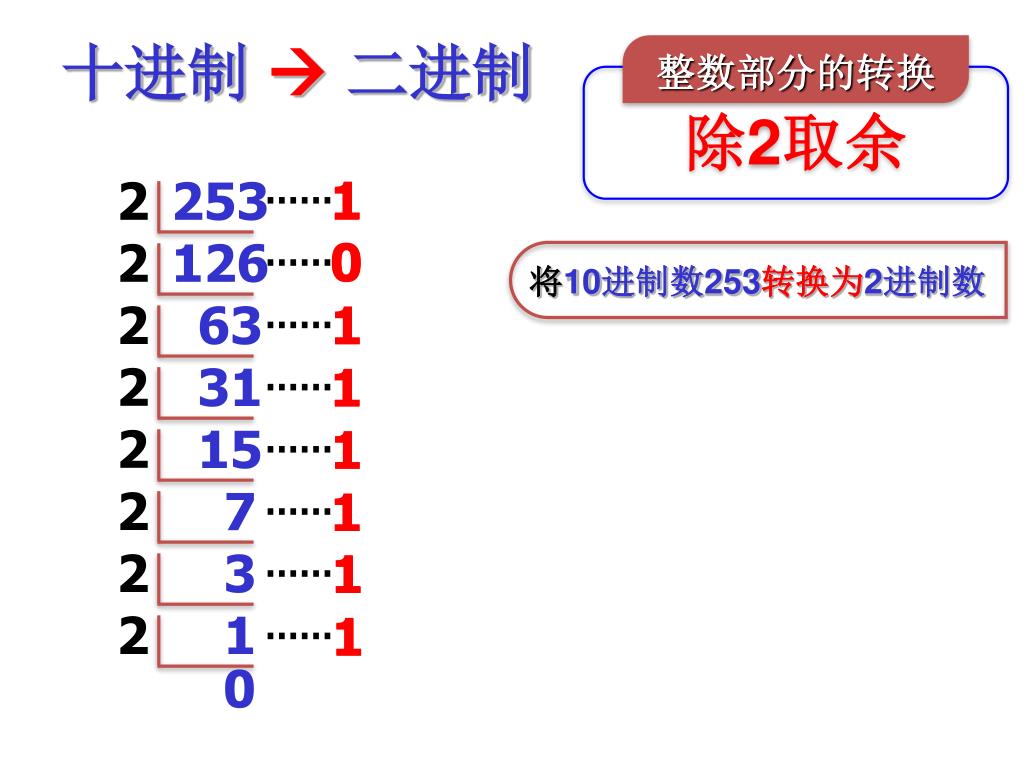

十进制二进制 整数部分的转换除2取余 1 1 253 …… 2 2 2 2 2 2 2 2 0 0 126 …… 将10进制数253转换为2进制数 1 63 1 …… 31 1 1 …… 15 1 1 …… 7 1 1 …… 3 1 1 …… 1 1 1 …… 0

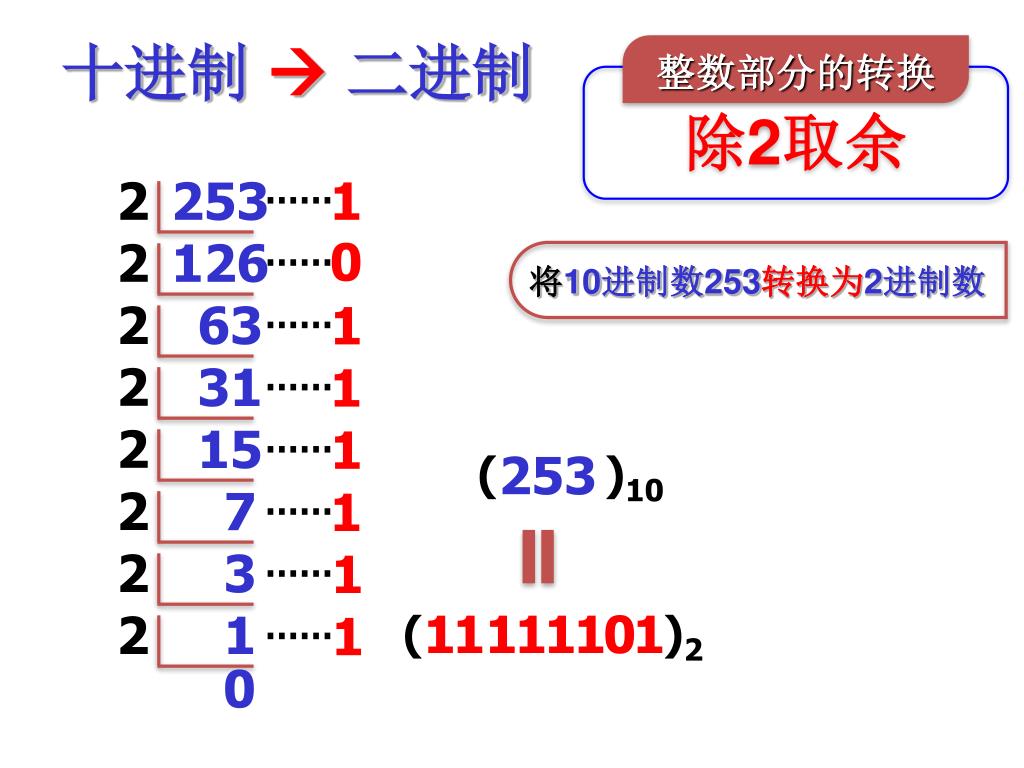

十进制二进制 整数部分的转换除2取余 1 253 …… 2 2 2 2 2 2 2 2 0 126 …… 将10进制数253转换为2进制数 63 1 …… 31 1 …… 15 1 …… 253 ( )10 7 1 …… 3 1 …… 1 1 1 1 1 1 0 1 1 ( )2 1 …… 0

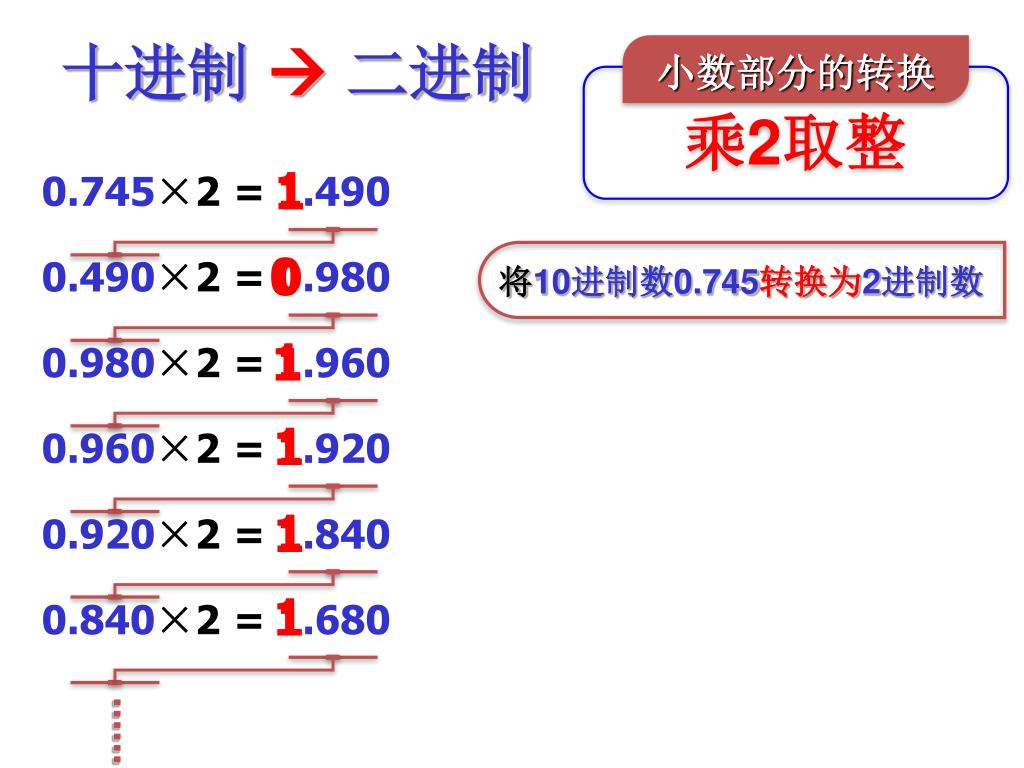

十进制二进制 小数部分的转换乘2取整 1 0.745×2 = 1.490 0 0.490×2 = 0.980 将10进制数0.745转换为2进制数 1 0.980×2 = 1.960 1 0.960×2 = 1.920 1 0.920×2 = 1.840 1 0.840×2 = 1.680 ……

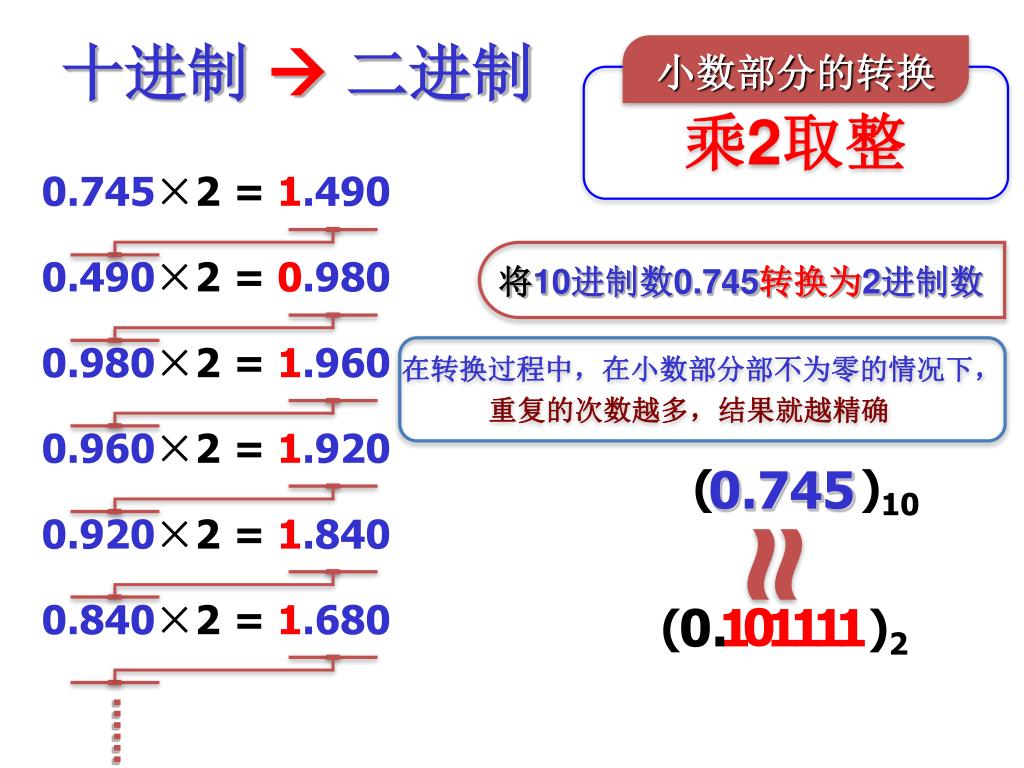

十进制二进制 小数部分的转换乘2取整 0.745×2 = 1.490 0.490×2 = 0.980 将10进制数0.745转换为2进制数 0.980×2 = 1.960 在转换过程中，在小数部分部不为零的情况下，重复的次数越多，结果就越精确 0.960×2 = 1.920 0.745 ( )10 0.920×2 = 1.840 0.840×2 = 1.680 0 0. 1 1 1 1 1 ( )2 ……

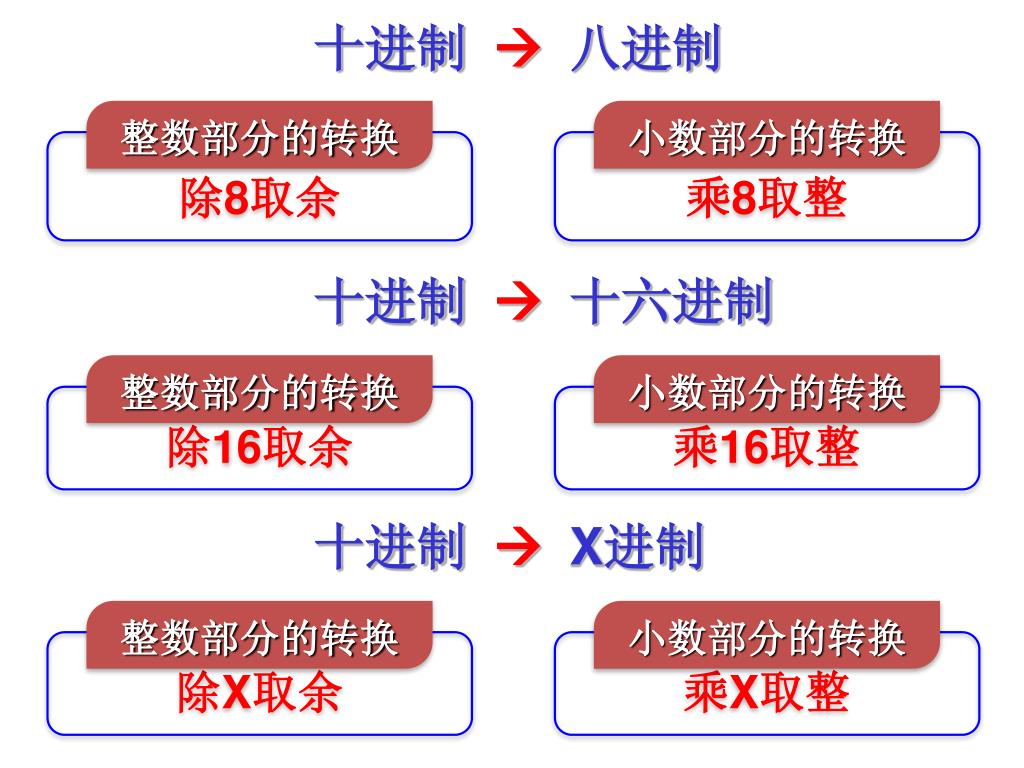

十进制八进制 整数部分的转换小数部分的转换整数部分的转换小数部分的转换整数部分的转换小数部分的转换除16取余乘16取整除X取余乘X取整除8取余乘8取整十进制十六进制十进制X进制

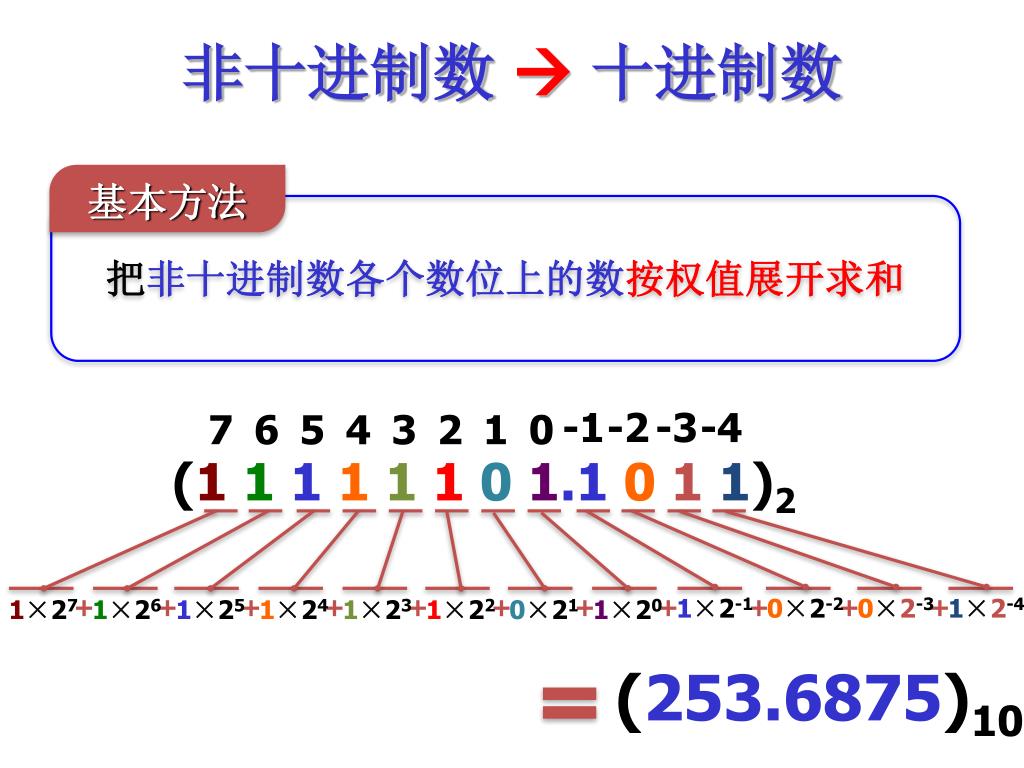

非十进制数十进制数 基本方法把非十进制数各个数位上的数按权值展开求和 7 6 5 4 3 2 1 0 -1 -2 -3 -4 (11 1 11101.1 011)2 + + + + + + + + + + + 1×2-1 0×2-2 0×2-3 1×2-4 1×23 0×21 1×27 1×26 1×25 1×24 1×22 1×20 (253.6875)10

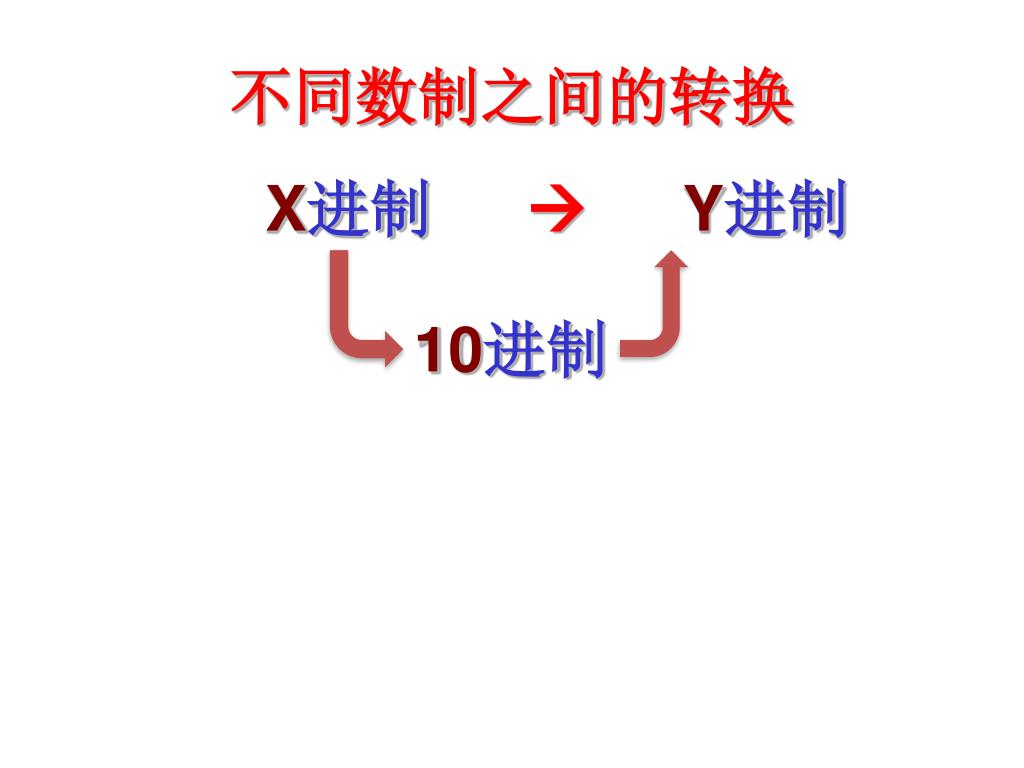

不同数制之间的转换 X进制Y进制 10进制

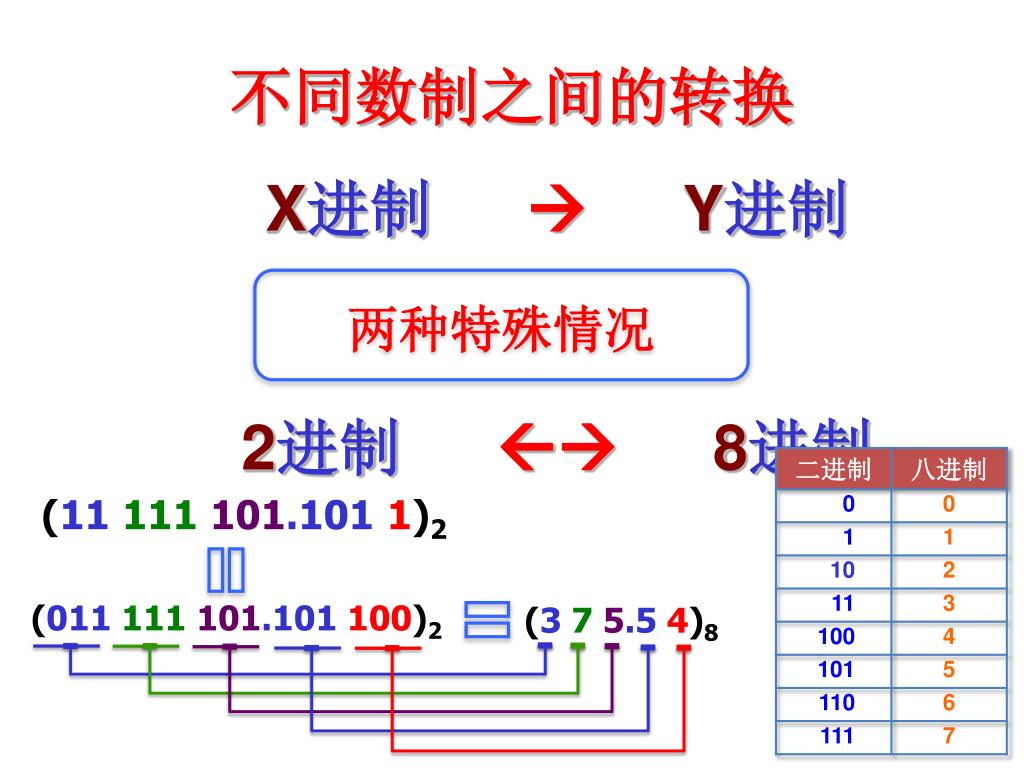

不同数制之间的转换 X进制Y进制两种特殊情况 2进制8进制 (11 111101.101 1)2 (011 111101.101 100)2 (3 75.5 4)8

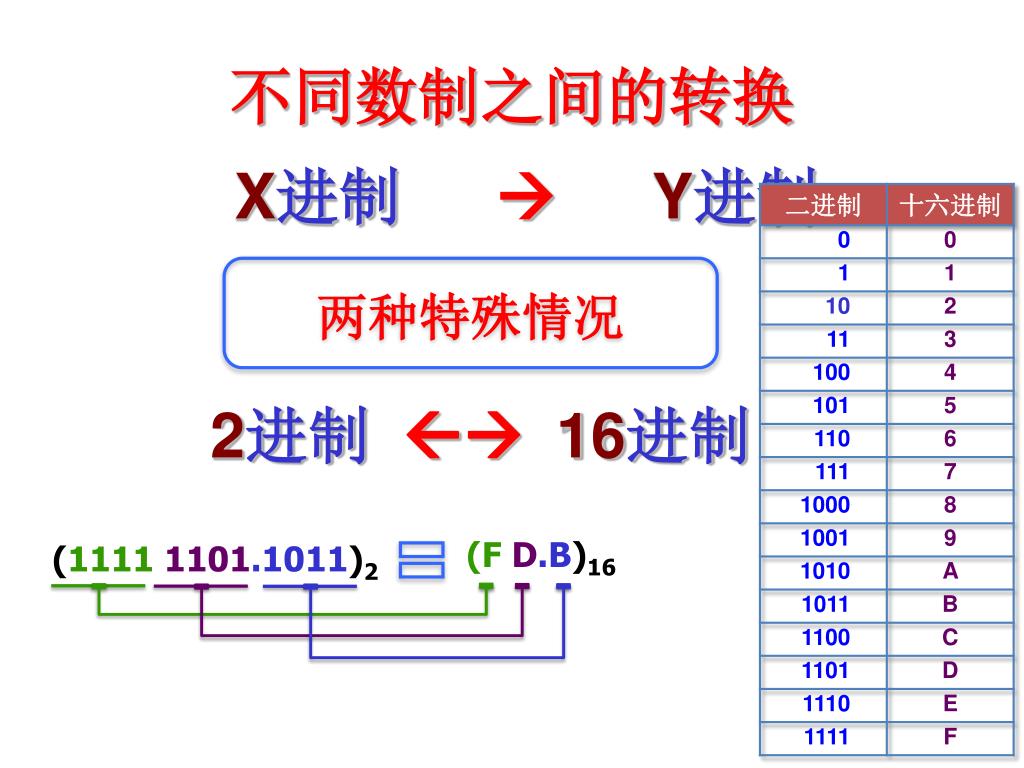

不同数制之间的转换 X进制Y进制两种特殊情况 2进制16进制 (FD.B)16 (11111101.1011)2

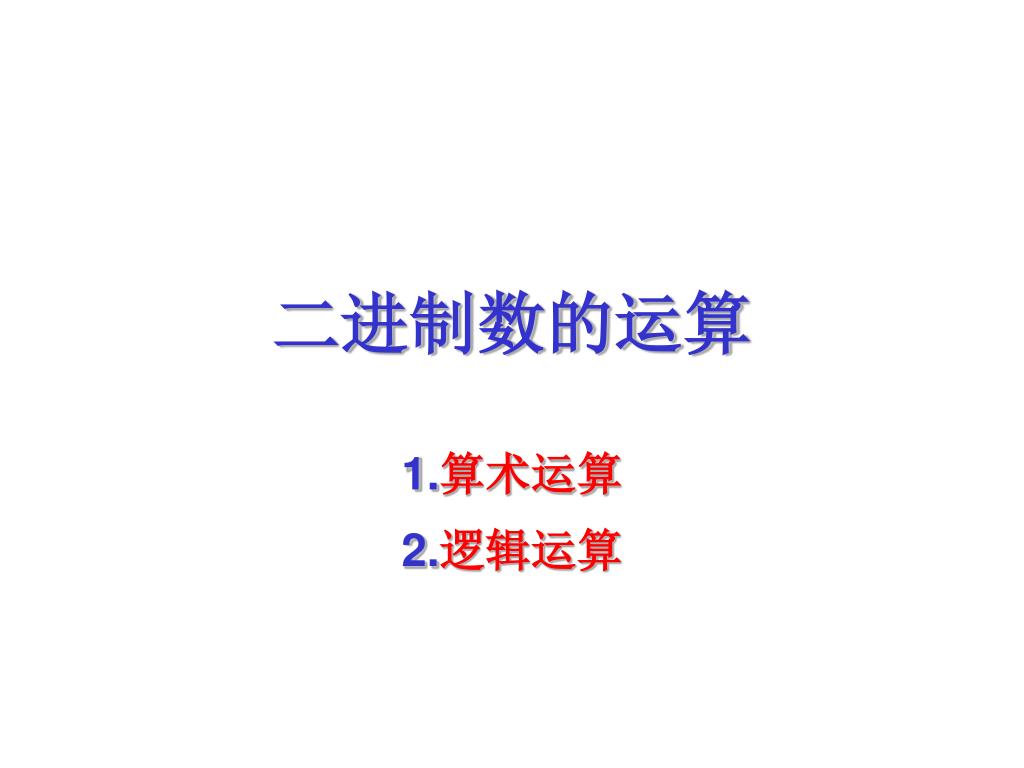

二进制数的运算 1.算术运算 2.逻辑运算

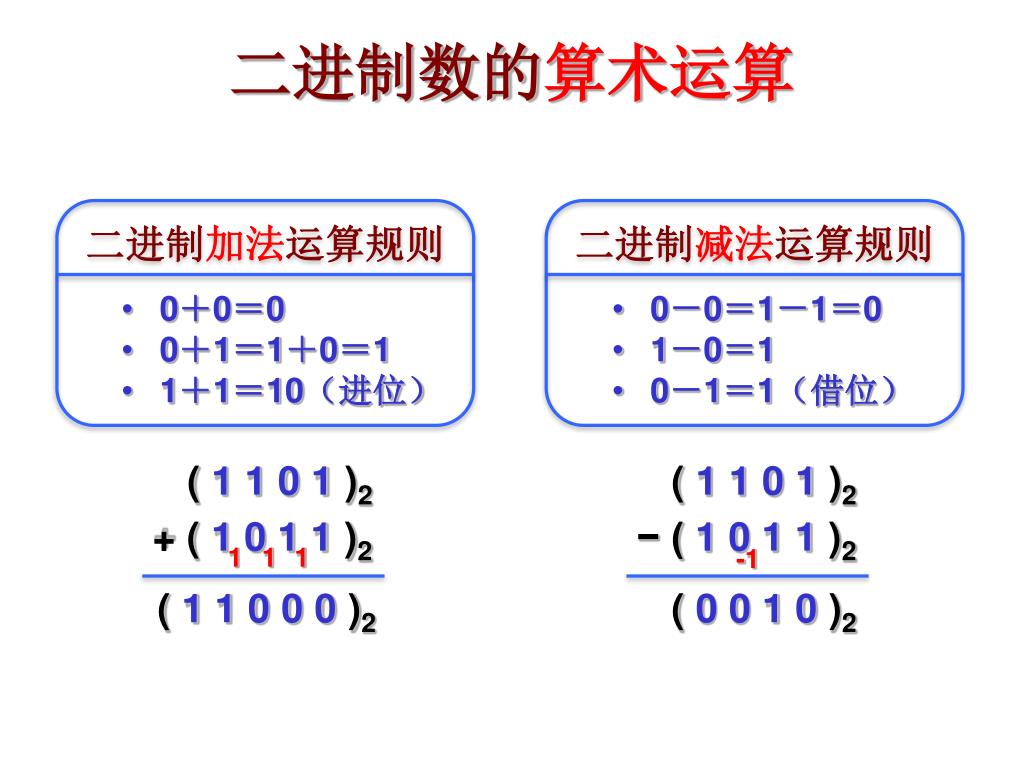

二进制数的算术运算 二进制加法运算规则二进制减法运算规则 • 0＋0＝0 • 0＋1＝1＋0＝1 • 1＋1＝10（进位） • 0－0＝1－1＝0 • 1－0＝1 • 0－1＝1（借位） ( 1 1 0 1 )2 ( 1 1 0 1 )2 + ( 1 0 1 1 )2 − ( 1 0 1 1 )2 1 1 1 -1 ( 11 0 0 0 )2 ( 0 0 1 0 )2

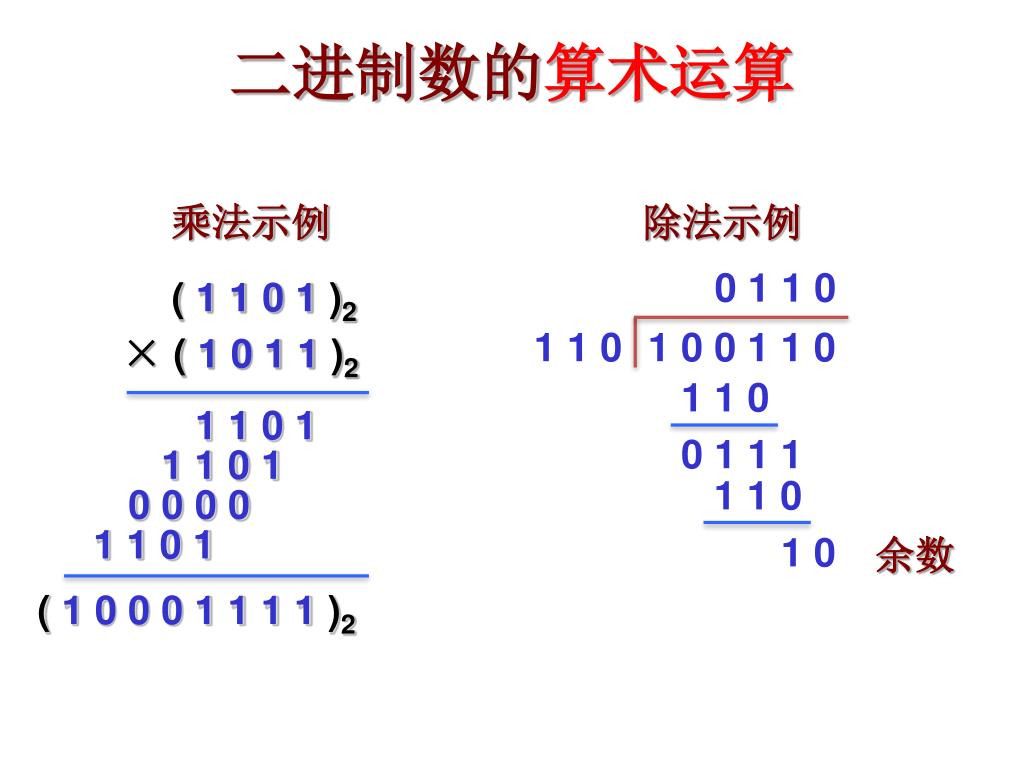

二进制数的算术运算 乘法示例除法示例 0 1 1 0 ( 1 1 0 1 )2 1 1 0 1 0 0 1 1 0 × ( 1 0 1 1 )2 1 1 0 1 1 0 1 0 1 1 1 1 1 0 1 1 1 0 0 0 0 0 1 1 0 1 1 0 余数 ( 1 0 0 0 1 1 1 1 )2

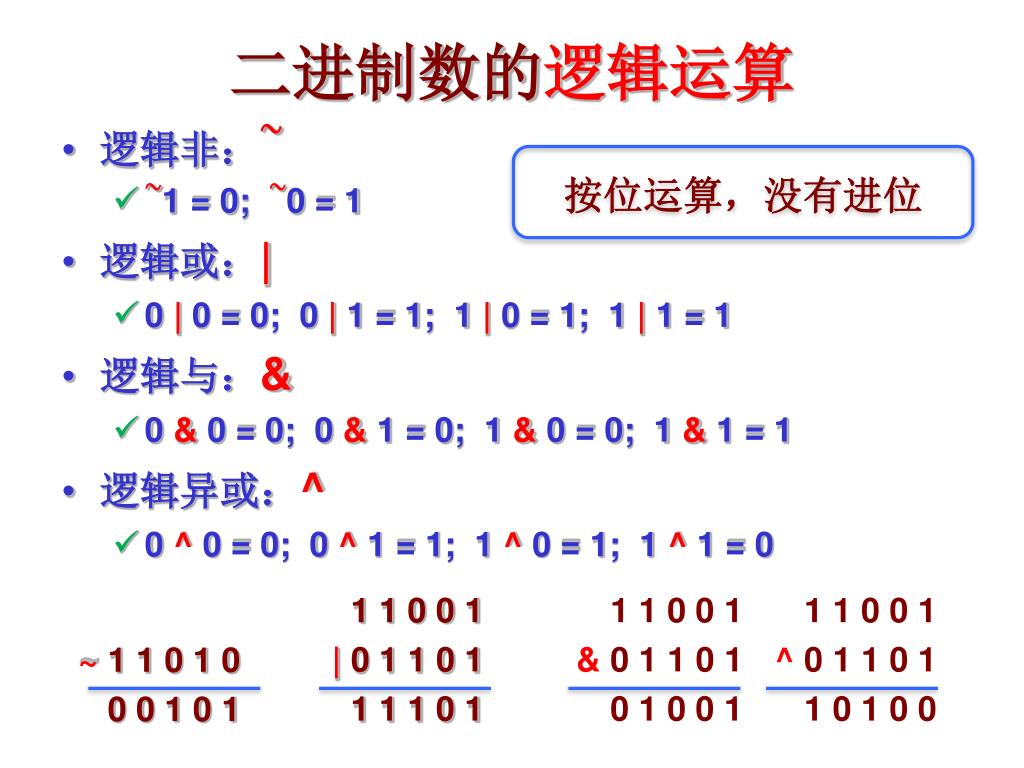

二进制数的逻辑运算 • 逻辑非：~ • ~1 = 0; ~0 = 1 • 逻辑或：| • 0 | 0 = 0; 0 | 1 = 1; 1 | 0 = 1; 1 | 1 = 1 • 逻辑与：& • 0 & 0 = 0; 0 & 1 = 0; 1 & 0 = 0; 1 & 1 = 1 • 逻辑异或：^ • 0 ^ 0 = 0; 0 ^ 1 = 1; 1 ^ 0 = 1; 1 ^ 1 = 0 按位运算，没有进位 1 1 0 0 1 | 0 1 1 0 1 1 1 1 0 1 1 1 0 0 1 & 0 1 1 0 1 0 1 0 0 1 1 1 0 0 1 ^ 0 1 1 0 1 1 0 1 0 0 ~ 1 1 0 1 0 0 0 1 0 1

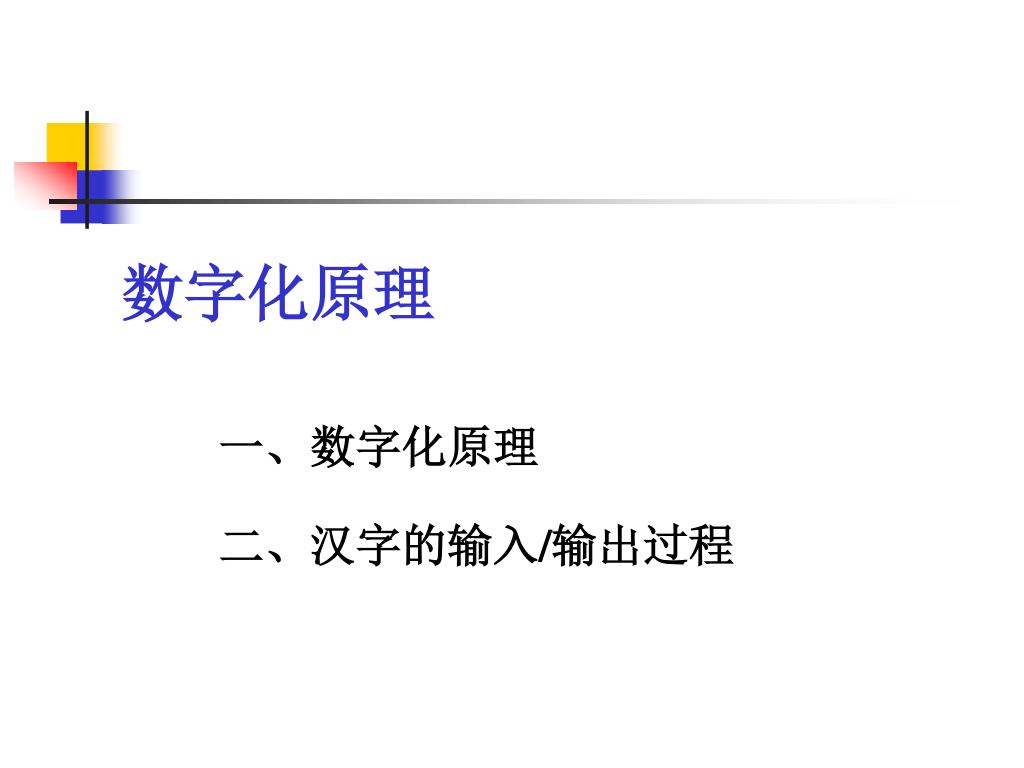

数字化原理 一、数字化原理二、汉字的输入/输出过程

Peking University 北京大学 Peking University 北京大学 Peking University 北京大学 Peking University 北京大学多彩多姿的图片文字处理音乐欣赏蝴蝶泉边一、数字化原理影片欣赏海鸥

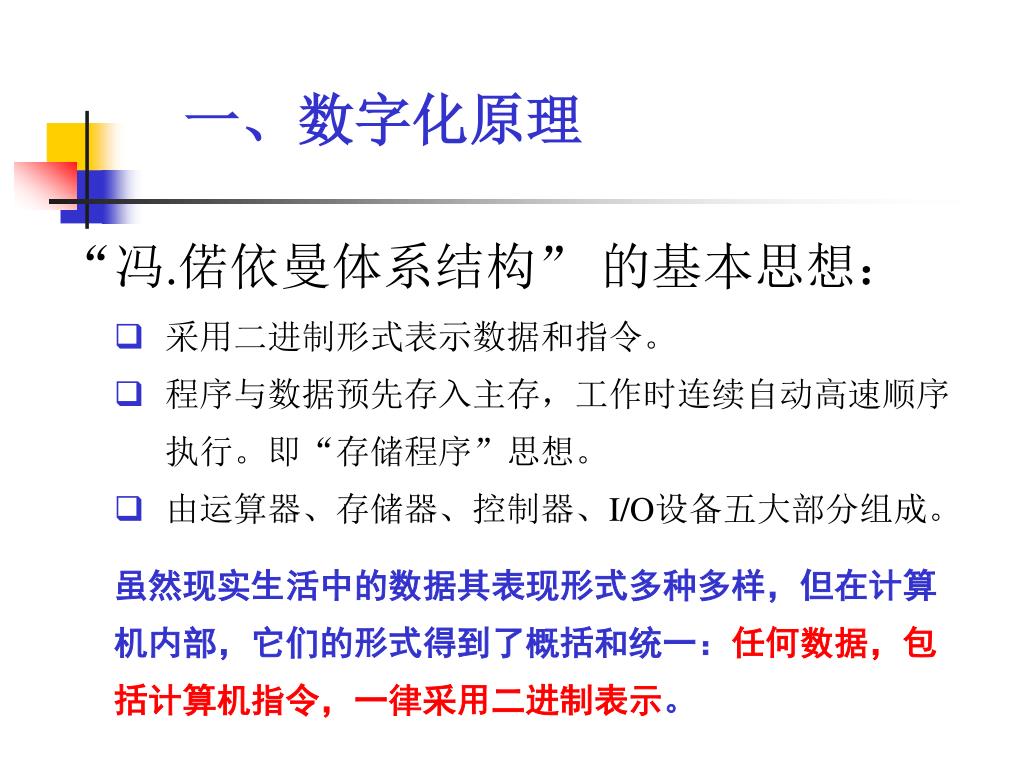

一、数字化原理 • “冯.偌依曼体系结构” 的基本思想： • 采用二进制形式表示数据和指令。 • 程序与数据预先存入主存，工作时连续自动高速顺序执行。即“存储程序”思想。 • 由运算器、存储器、控制器、I/O设备五大部分组成。 • 虽然现实生活中的数据其表现形式多种多样，但在计算机内部，它们的形式得到了概括和统一：任何数据，包括计算机指令，一律采用二进制表示。

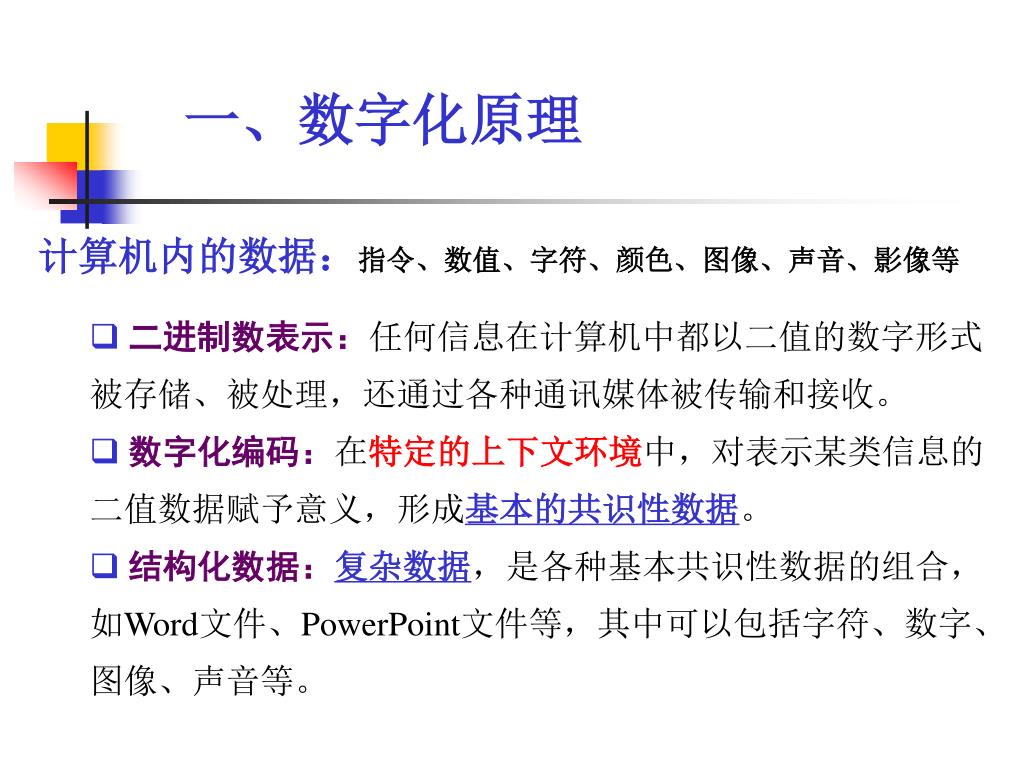

一、数字化原理 • 计算机内的数据：指令、数值、字符、颜色、图像、声音、影像等 • 二进制数表示：任何信息在计算机中都以二值的数字形式被存储、被处理，还通过各种通讯媒体被传输和接收。 • 数字化编码：在特定的上下文环境中，对表示某类信息的二值数据赋予意义，形成基本的共识性数据。 • 结构化数据：复杂数据，是各种基本共识性数据的组合，如Word文件、PowerPoint文件等，其中可以包括字符、数字、图像、声音等。

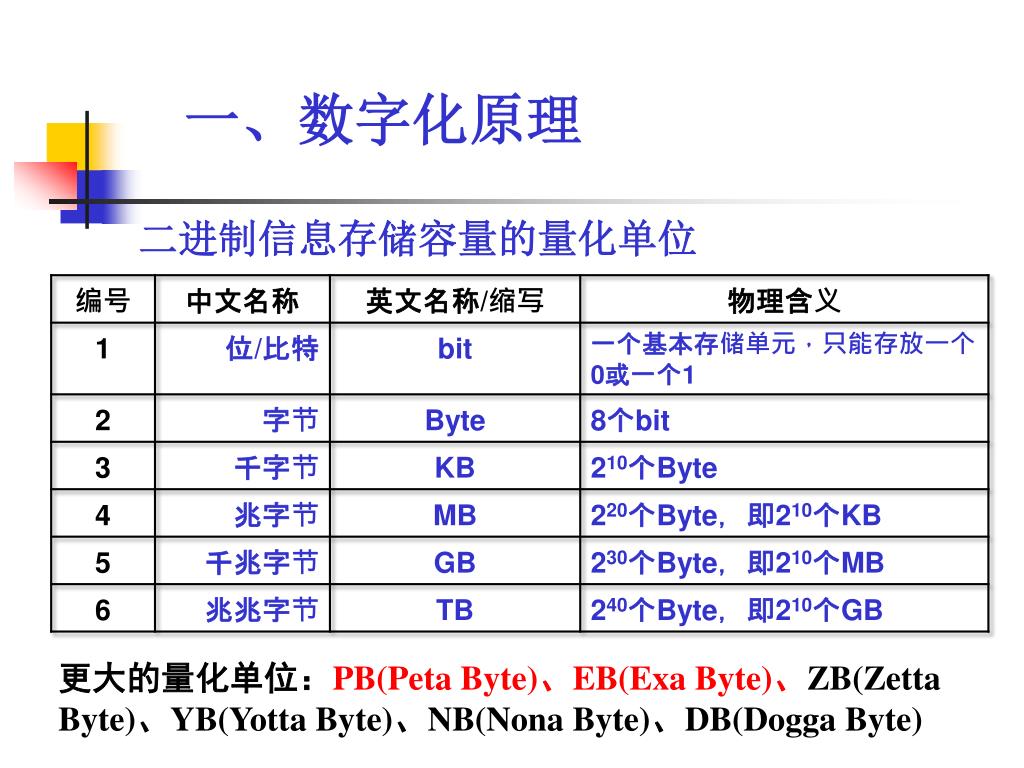

一、数字化原理 二进制信息存储容量的量化单位更大的量化单位：PB(PetaByte)、EB(Exa Byte)、ZB(Zetta Byte)、YB(Yotta Byte)、NB(Nona Byte)、DB(Dogga Byte)

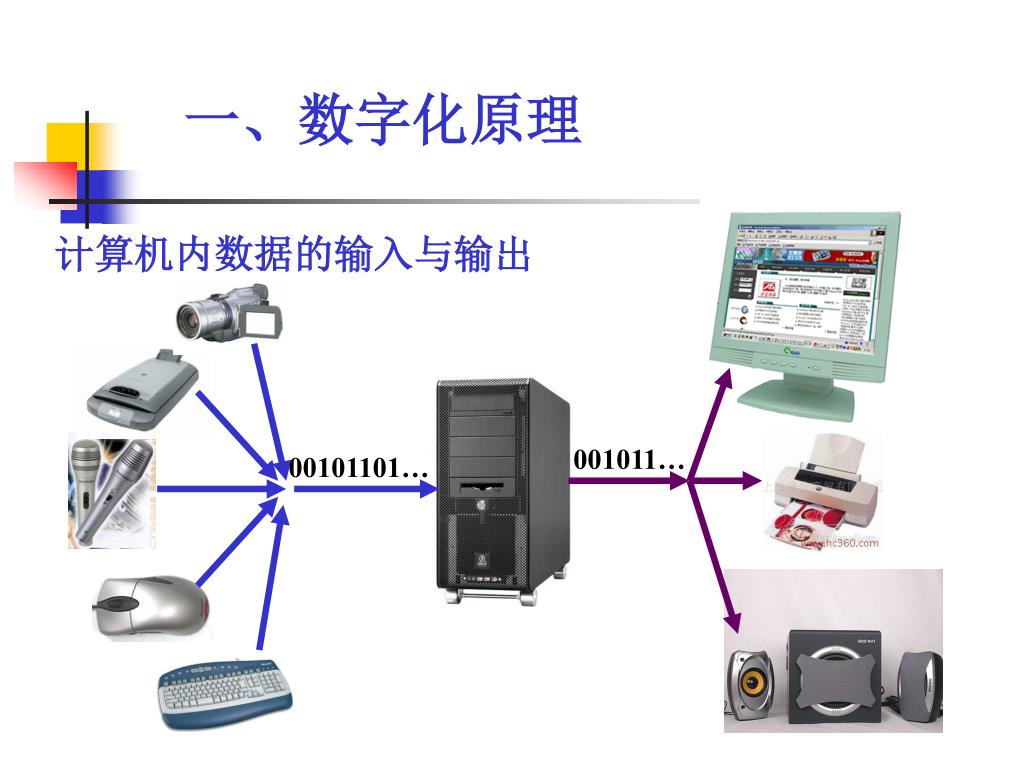

001011… 00101101… 一、数字化原理 • 计算机内数据的输入与输出

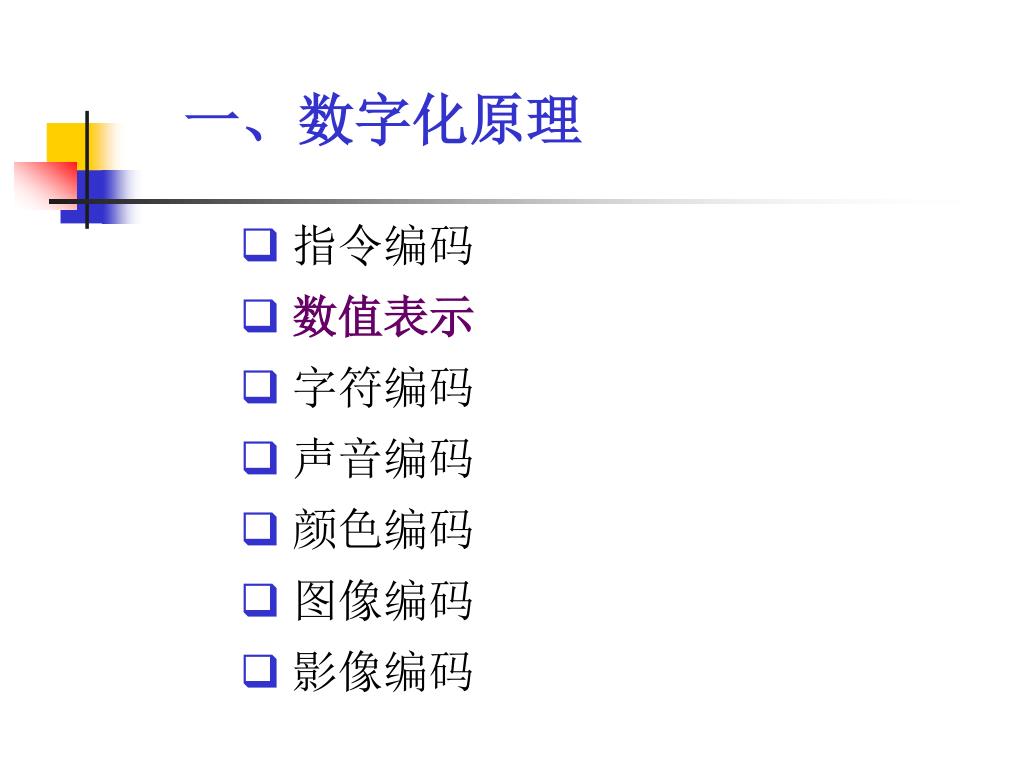

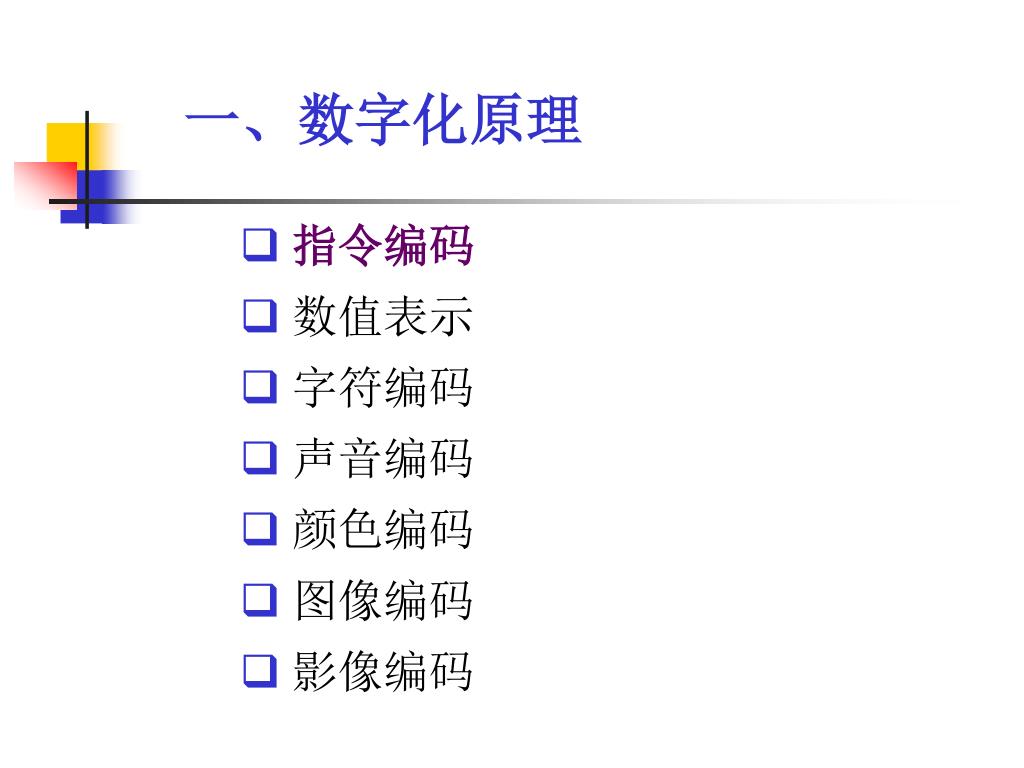

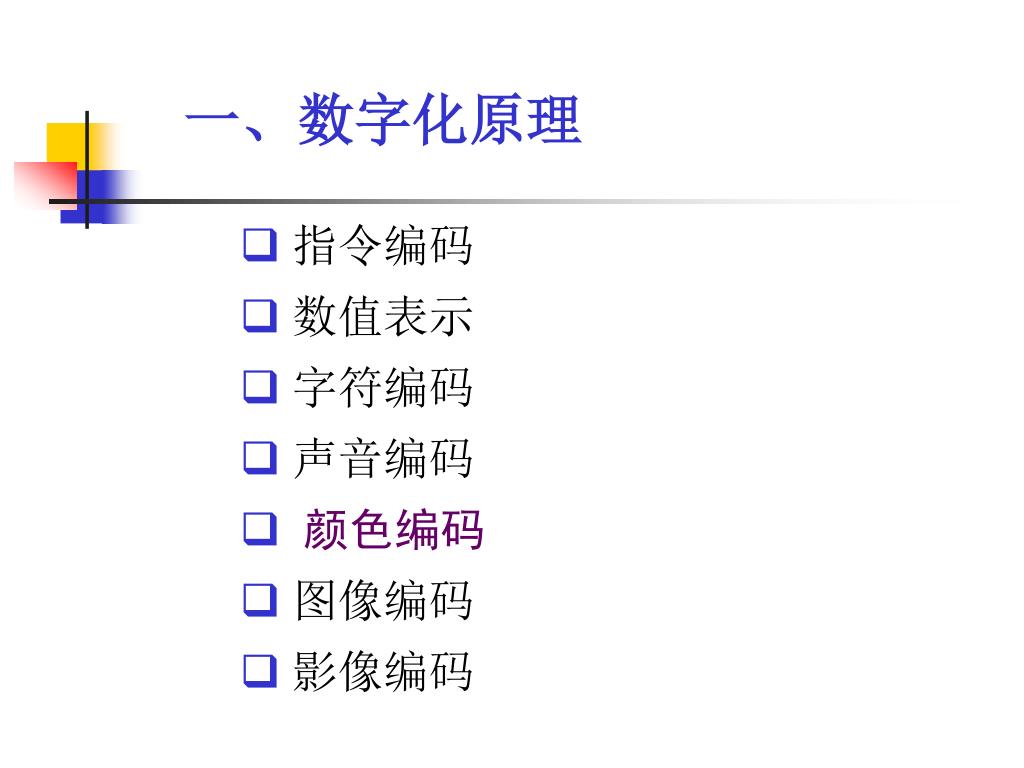

一、数字化原理 • 指令编码 • 数值表示 • 字符编码 • 声音编码 • 颜色编码 • 图像编码 • 影像编码

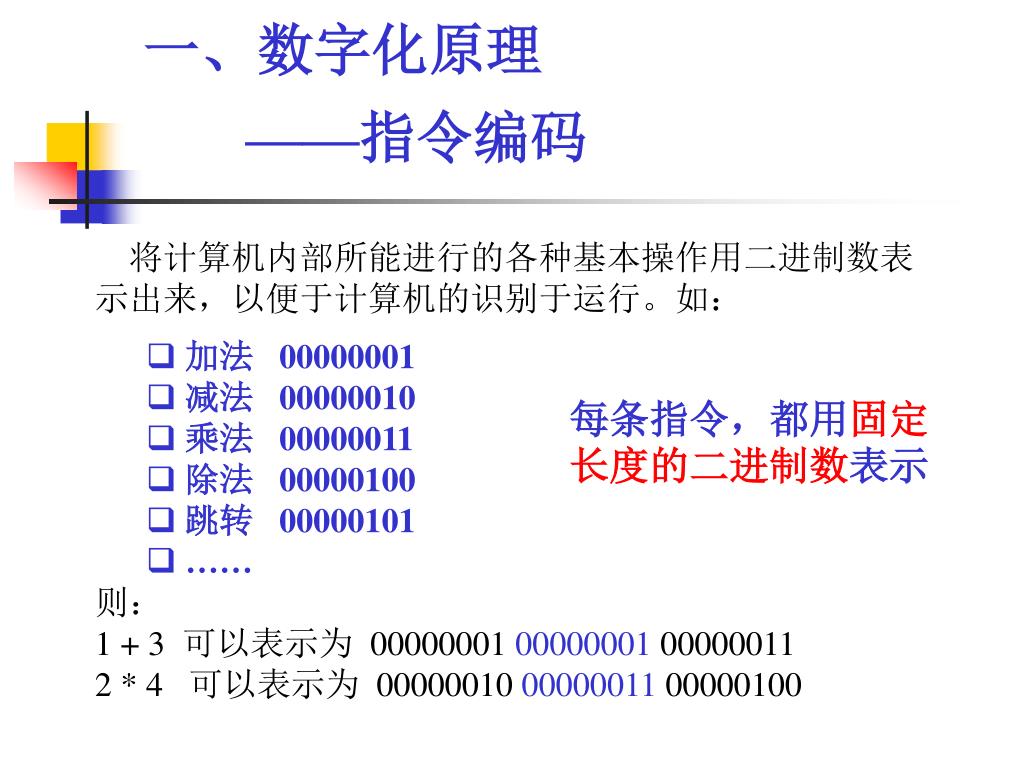

一、数字化原理 ——指令编码 • 将计算机内部所能进行的各种基本操作用二进制数表示出来，以便于计算机的识别于运行。如： • 加法 00000001 • 减法 00000010 • 乘法 00000011 • 除法 00000100 • 跳转 00000101 • …… • 则： • 1 + 3 可以表示为 00000001 00000001 00000011 • 2 * 4 可以表示为 00000010 00000011 00000100 每条指令，都用固定长度的二进制数表示

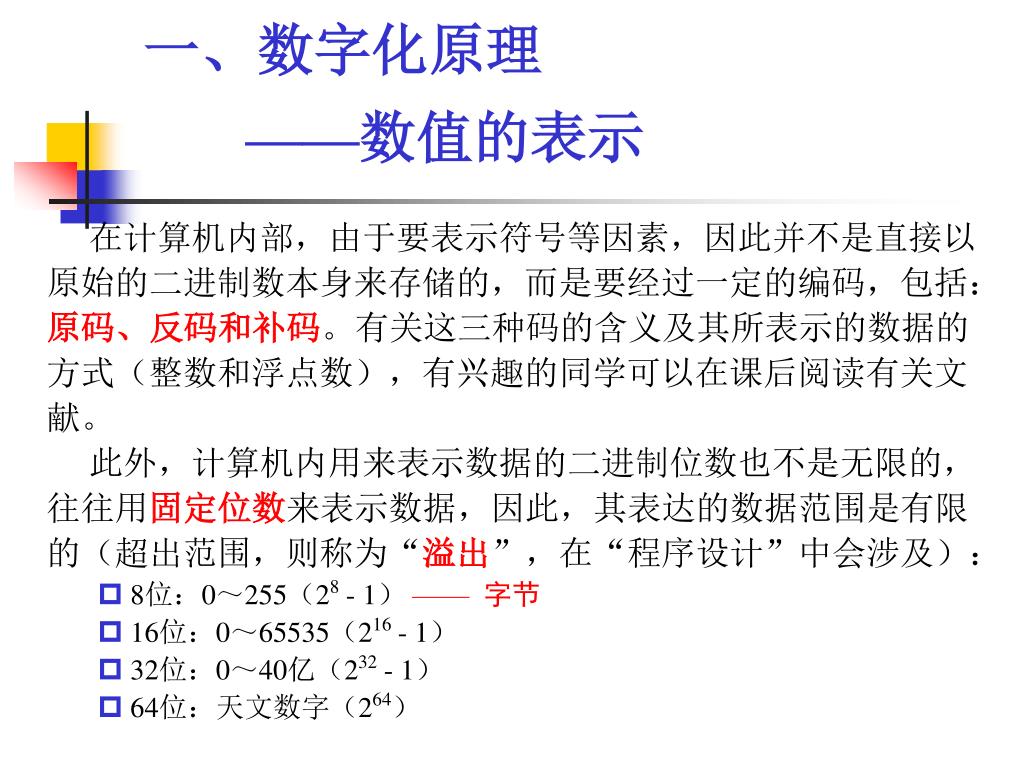

一、数字化原理 ——数值的表示 • 在计算机内部，由于要表示符号等因素，因此并不是直接以原始的二进制数本身来存储的，而是要经过一定的编码，包括：原码、反码和补码。有关这三种码的含义及其所表示的数据的方式（整数和浮点数），有兴趣的同学可以在课后阅读有关文献。 • 此外，计算机内用来表示数据的二进制位数也不是无限的，往往用固定位数来表示数据，因此，其表达的数据范围是有限的（超出范围，则称为“溢出”，在“程序设计”中会涉及）： • 8位：0～255（28 - 1） ——字节 • 16位：0～65535（216 - 1） • 32位：0～40亿（232 - 1） • 64位：天文数字（264）

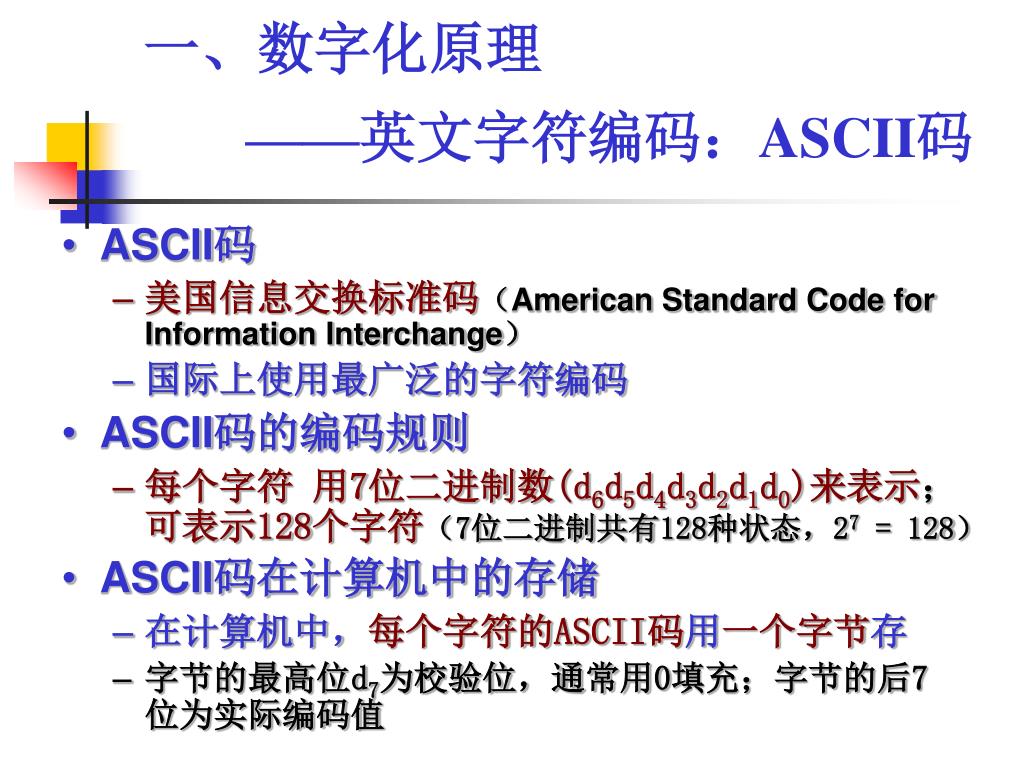

一、数字化原理 ——英文字符编码：ASCII码 • ASCII码 • 美国信息交换标准码（American Standard Code for Information Interchange） • 国际上使用最广泛的字符编码 • ASCII码的编码规则 • 每个字符用7位二进制数(d6d5d4d3d2d1d0)来表示；可表示128个字符（7位二进制共有128种状态，27 = 128） • ASCII码在计算机中的存储 • 在计算机中，每个字符的ASCII码用一个字节存 • 字节的最高位d7为校验位，通常用0填充；字节的后7位为实际编码值

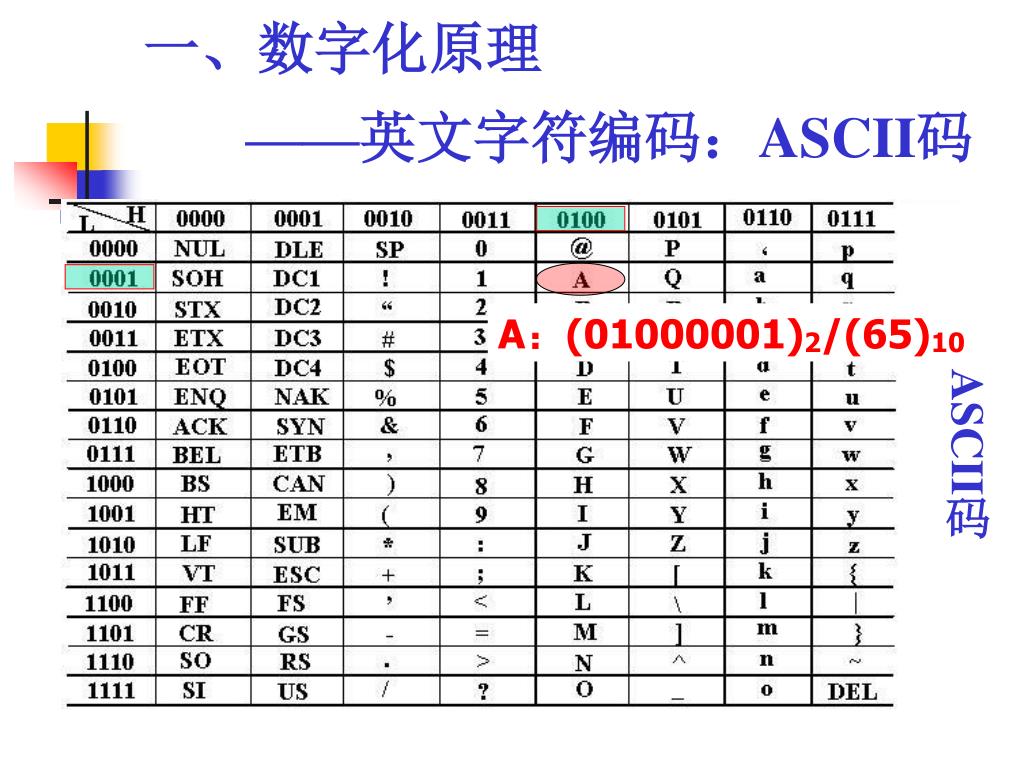

一、数字化原理 ——英文字符编码：ASCII码 A：(01000001)2/(65)10 ASCII码

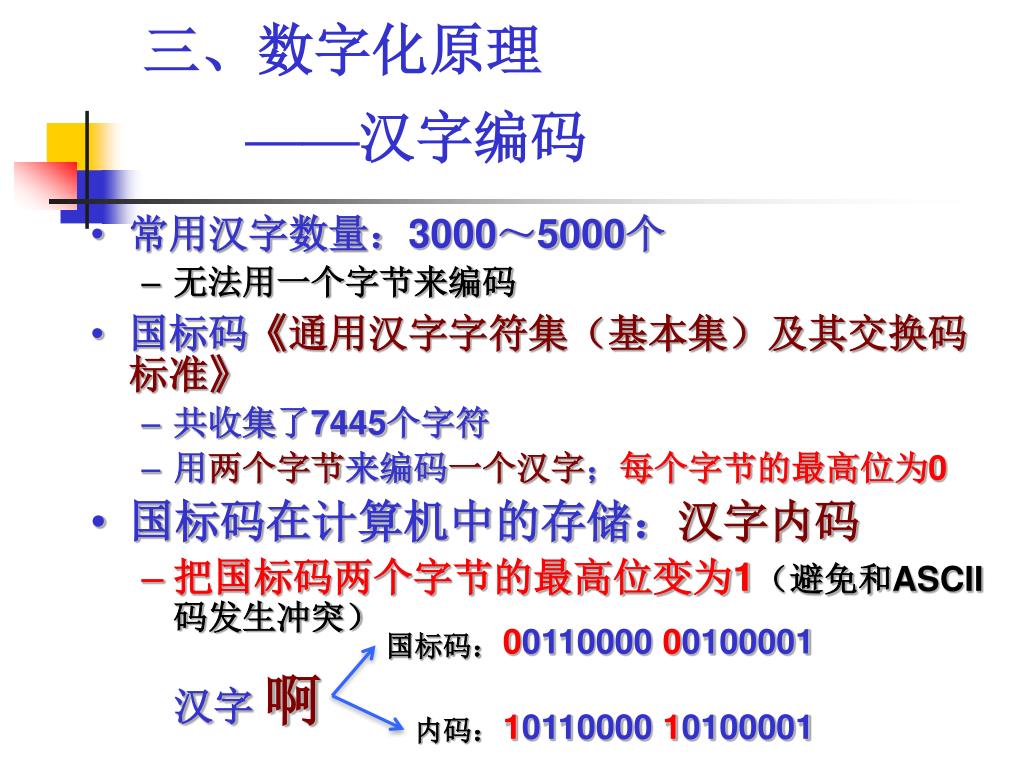

三、数字化原理 ——汉字编码 • 常用汉字数量：3000～5000个 • 无法用一个字节来编码 • 国标码《通用汉字字符集（基本集）及其交换码标准》 • 共收集了7445个字符 • 用两个字节来编码一个汉字；每个字节的最高位为0 • 国标码在计算机中的存储：汉字内码 • 把国标码两个字节的最高位变为1（避免和ASCII码发生冲突） 00110000 00100001 国标码：汉字啊 10110000 10100001 内码：

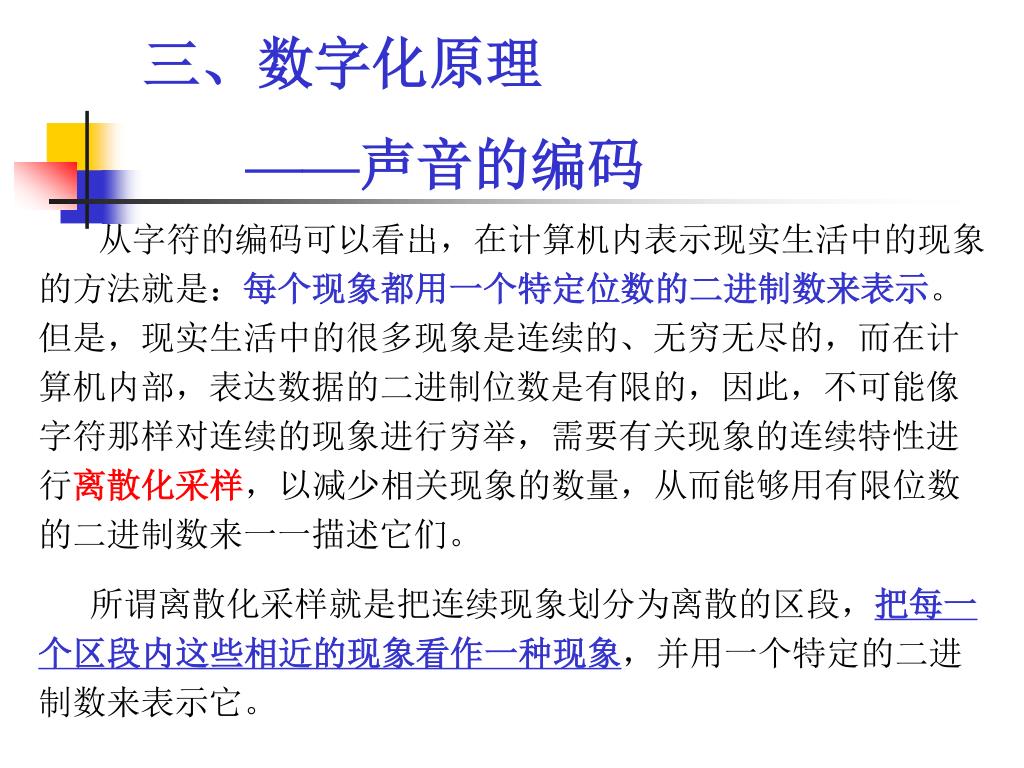

三、数字化原理 ——声音的编码从字符的编码可以看出，在计算机内表示现实生活中的现象的方法就是：每个现象都用一个特定位数的二进制数来表示。但是，现实生活中的很多现象是连续的、无穷无尽的，而在计算机内部，表达数据的二进制位数是有限的，因此，不可能像字符那样对连续的现象进行穷举，需要有关现象的连续特性进行离散化采样，以减少相关现象的数量，从而能够用有限位数的二进制数来一一描述它们。所谓离散化采样就是把连续现象划分为离散的区段，把每一个区段内这些相近的现象看作一种现象，并用一个特定的二进制数来表示它。

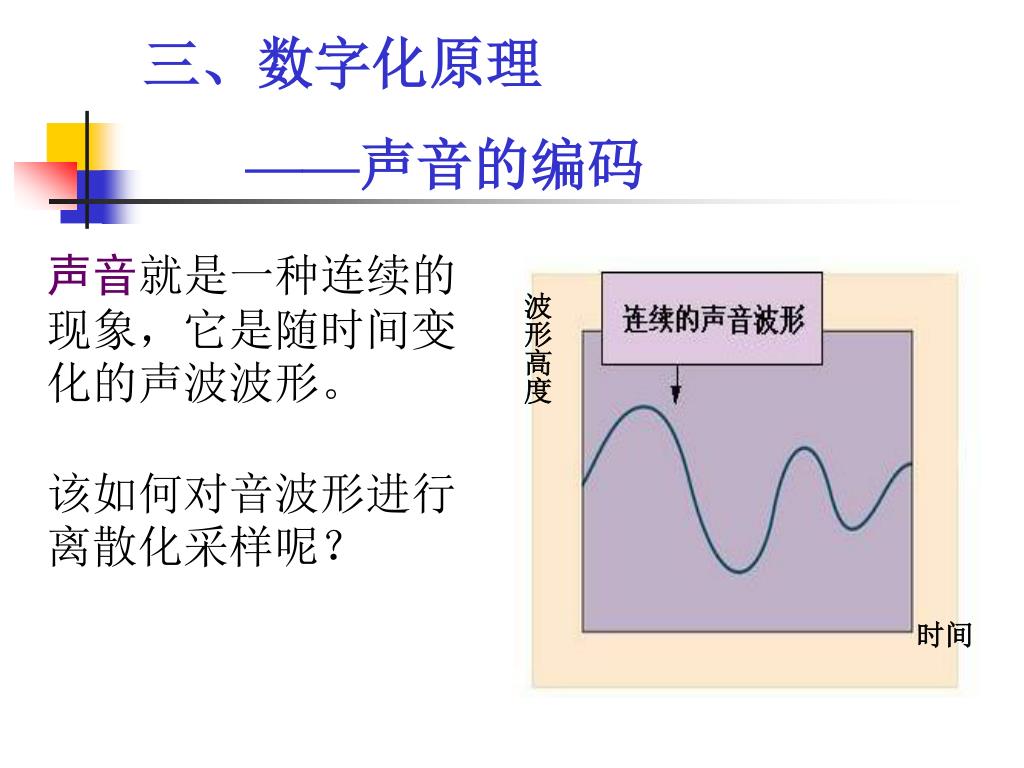

波形高度 时间三、数字化原理 ——声音的编码声音就是一种连续的现象，它是随时间变化的声波波形。该如何对音波形进行离散化采样呢？

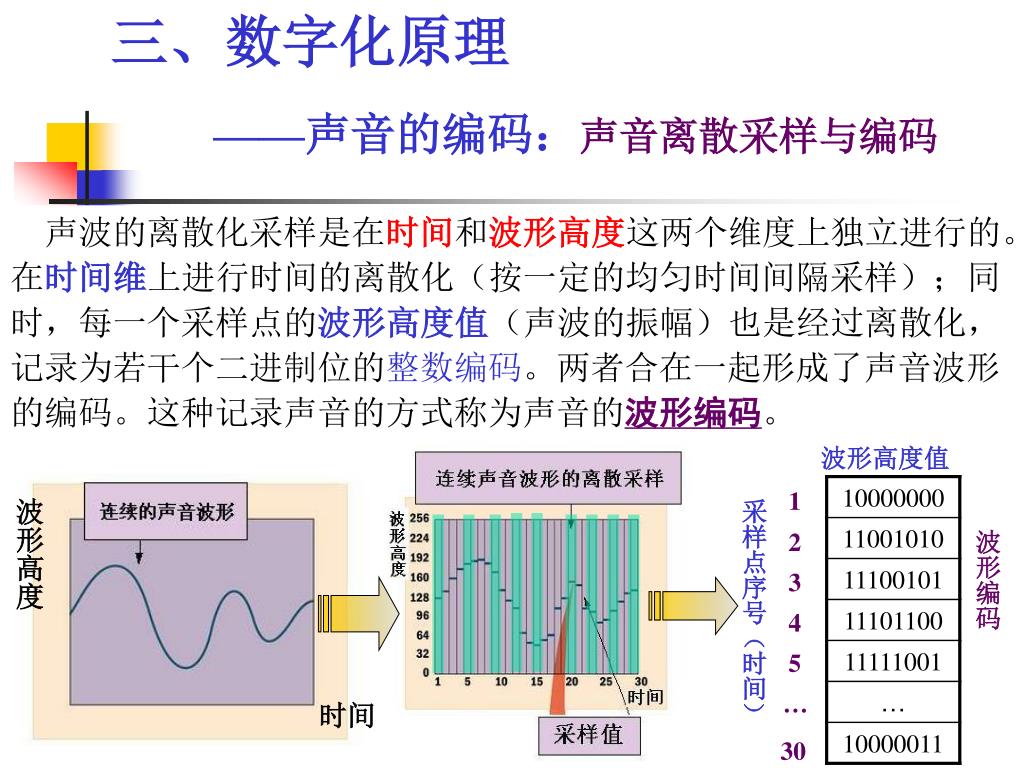

1 2 波形高度 3 4 5 … 30 时间三、数字化原理 ——声音的编码：声音离散采样与编码声波的离散化采样是在时间和波形高度这两个维度上独立进行的。在时间维上进行时间的离散化（按一定的均匀时间间隔采样）；同时，每一个采样点的波形高度值（声波的振幅）也是经过离散化，记录为若干个二进制位的整数编码。两者合在一起形成了声音波形的编码。这种记录声音的方式称为声音的波形编码。波形高度值采样点序号（时间）波形编码

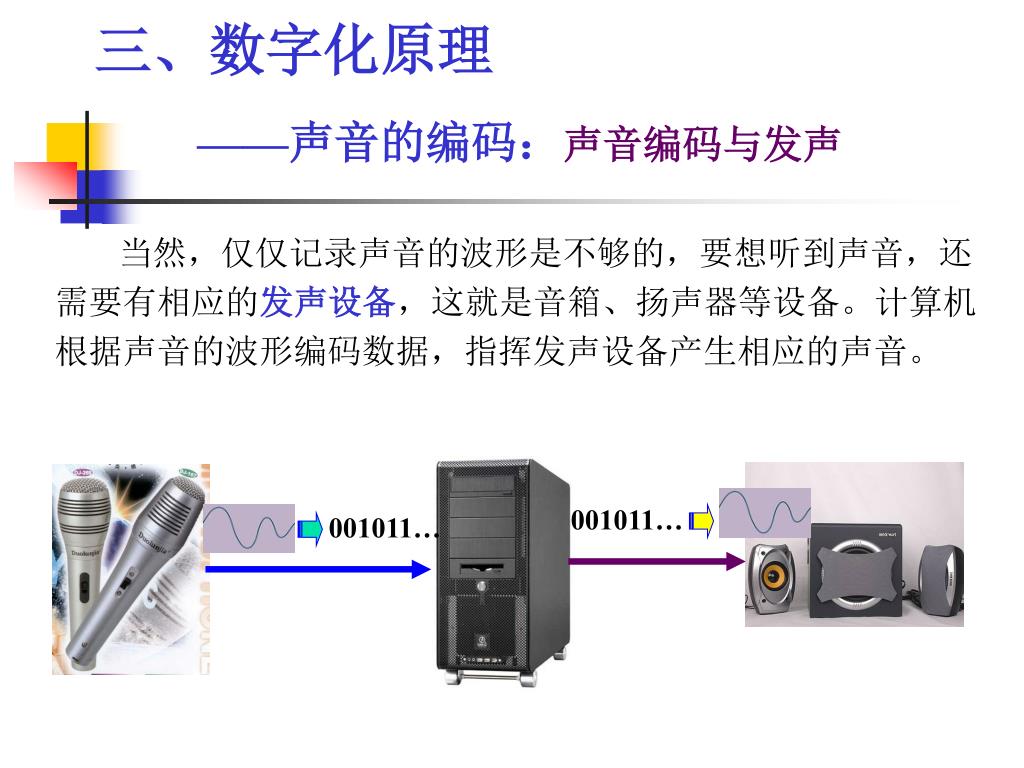

三、数字化原理 ——声音的编码：声音编码与发声当然，仅仅记录声音的波形是不够的，要想听到声音，还需要有相应的发声设备，这就是音箱、扬声器等设备。计算机根据声音的波形编码数据，指挥发声设备产生相应的声音。 001011… 001011…

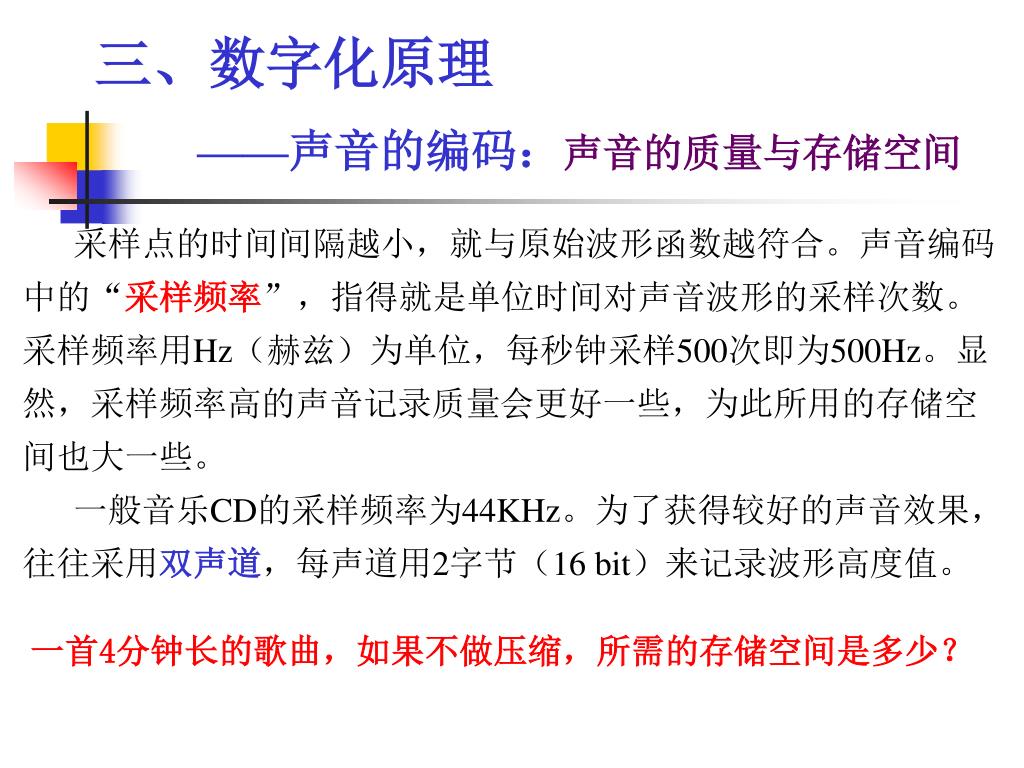

三、数字化原理 ——声音的编码：声音的质量与存储空间采样点的时间间隔越小，就与原始波形函数越符合。声音编码中的“采样频率”，指得就是单位时间对声音波形的采样次数。采样频率用Hz（赫兹）为单位，每秒钟采样500次即为500Hz。显然，采样频率高的声音记录质量会更好一些，为此所用的存储空间也大一些。一般音乐CD的采样频率为44KHz。为了获得较好的声音效果，往往采用双声道，每声道用2字节（16 bit）来记录波形高度值。一首4分钟长的歌曲，如果不做压缩，所需的存储空间是多少？

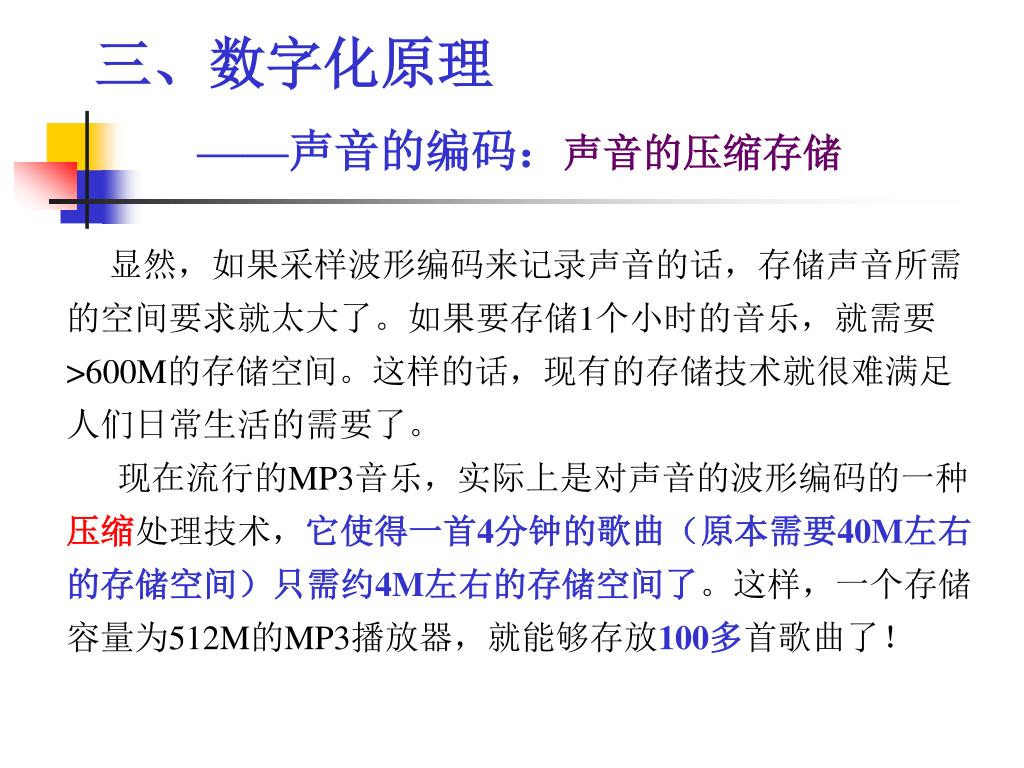

三、数字化原理 ——声音的编码：声音的压缩存储显然，如果采样波形编码来记录声音的话，存储声音所需的空间要求就太大了。如果要存储1个小时的音乐，就需要>600M的存储空间。这样的话，现有的存储技术就很难满足人们日常生活的需要了。现在流行的MP3音乐，实际上是对声音的波形编码的一种压缩处理技术，它使得一首4分钟的歌曲（原本需要40M左右的存储空间）只需约4M左右的存储空间了。这样，一个存储容量为512M的MP3播放器，就能够存放100多首歌曲了！

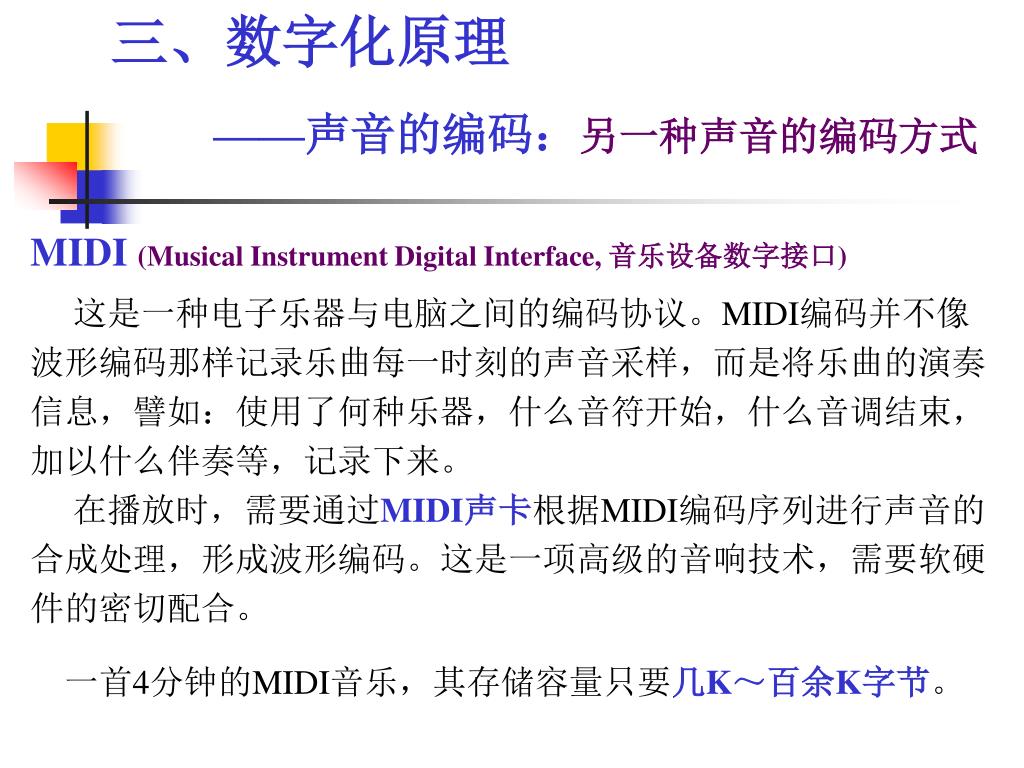

三、数字化原理 ——声音的编码：另一种声音的编码方式 MIDI (Musical Instrument Digital Interface, 音乐设备数字接口) 这是一种电子乐器与电脑之间的编码协议。MIDI编码并不像波形编码那样记录乐曲每一时刻的声音采样，而是将乐曲的演奏信息，譬如：使用了何种乐器，什么音符开始，什么音调结束，加以什么伴奏等，记录下来。在播放时，需要通过MIDI声卡根据MIDI编码序列进行声音的合成处理，形成波形编码。这是一项高级的音响技术，需要软硬件的密切配合。一首4分钟的MIDI音乐，其存储容量只要几K～百余K字节。

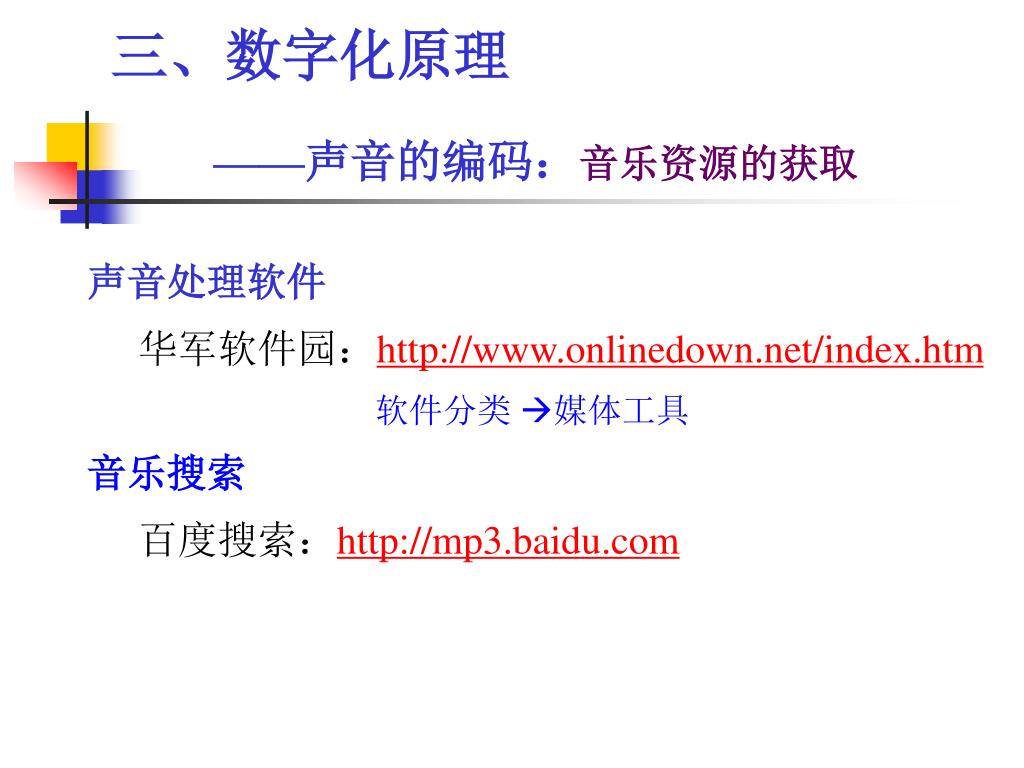

三、数字化原理 ——声音的编码：音乐资源的获取 • 声音处理软件 • 华军软件园：http://www.onlinedown.net/index.htm • 软件分类 媒体工具 • 音乐搜索 • 百度搜索：http://mp3.baidu.com

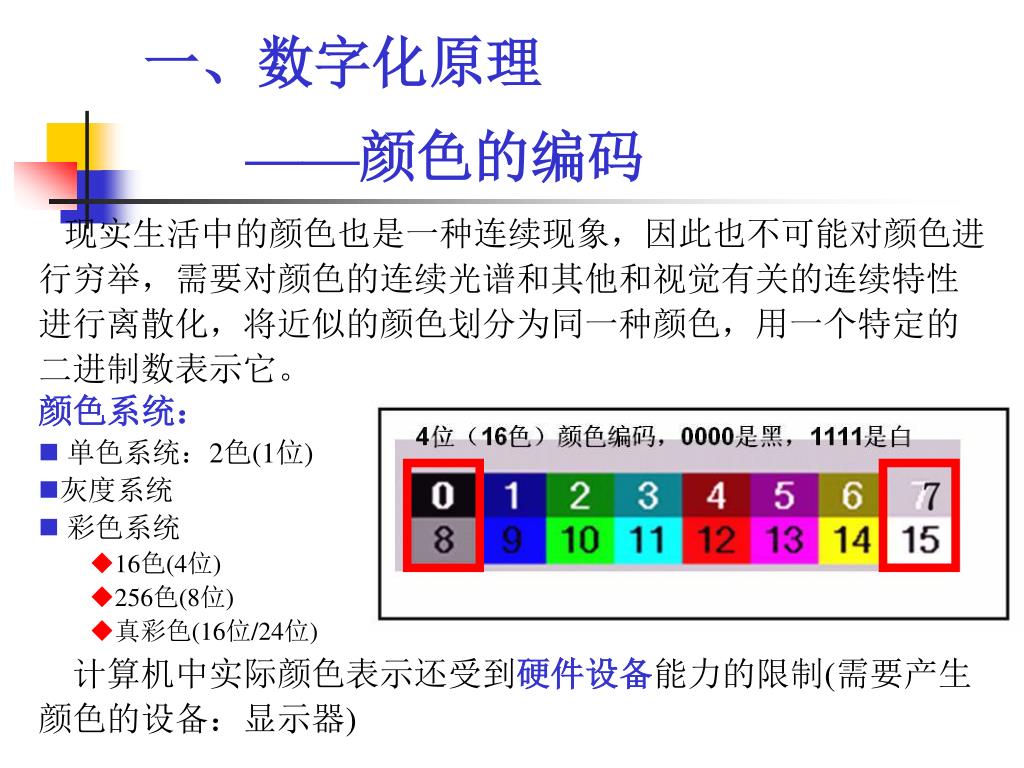

一、数字化原理 ——颜色的编码现实生活中的颜色也是一种连续现象，因此也不可能对颜色进行穷举，需要对颜色的连续光谱和其他和视觉有关的连续特性进行离散化，将近似的颜色划分为同一种颜色，用一个特定的二进制数表示它。 • 颜色系统： • 单色系统：2色(1位) • 灰度系统 • 彩色系统 • 16色(4位) • 256色(8位) • 真彩色(16位/24位) 计算机中实际颜色表示还受到硬件设备能力的限制(需要产生颜色的设备：显示器)

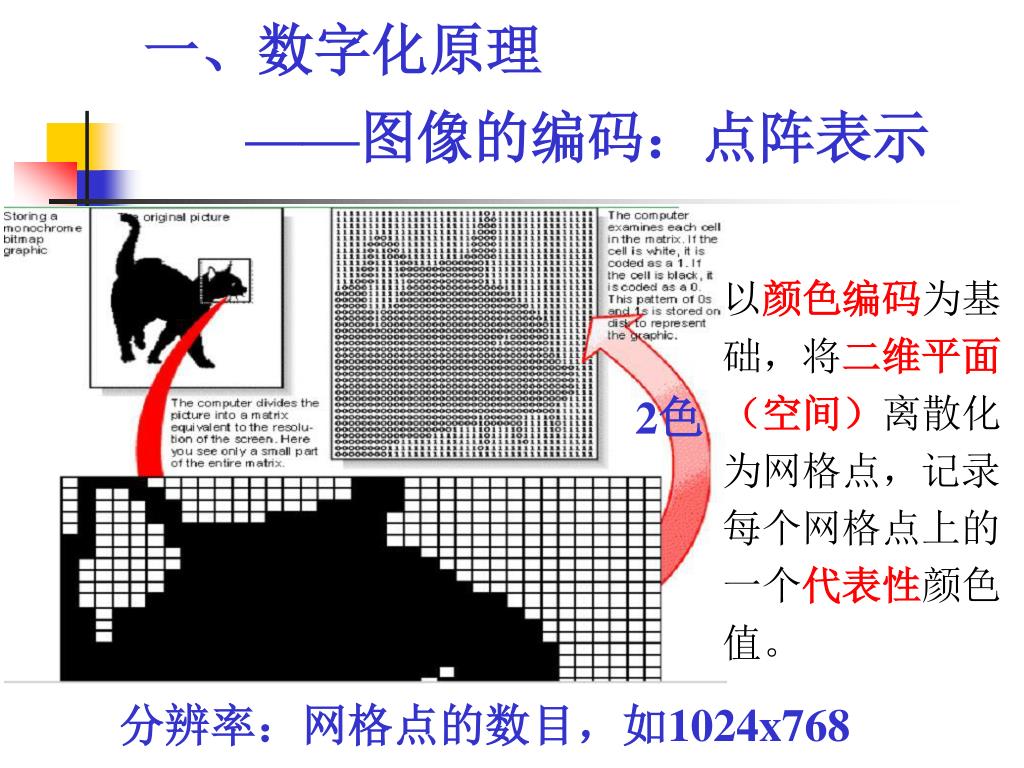

一、数字化原理 ——图像的编码：点阵表示以颜色编码为基础，将二维平面（空间）离散化为网格点，记录每个网格点上的一个代表性颜色值。 2色分辨率：网格点的数目，如1024x768

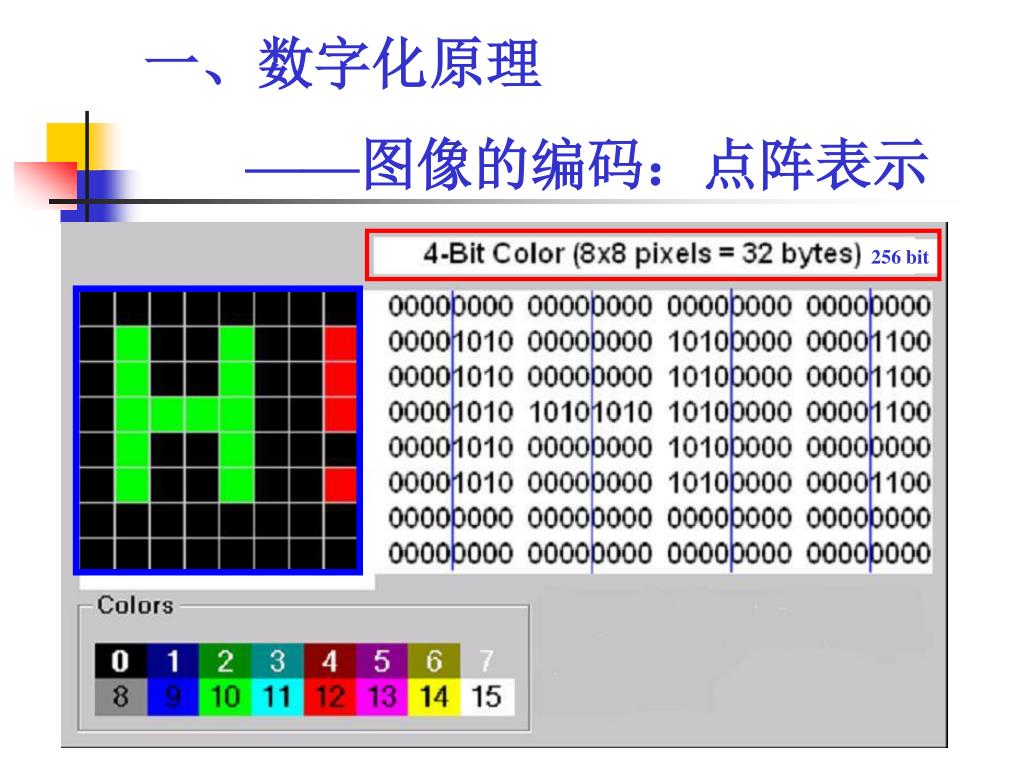

一、数字化原理 ——图像的编码：点阵表示 256 bit

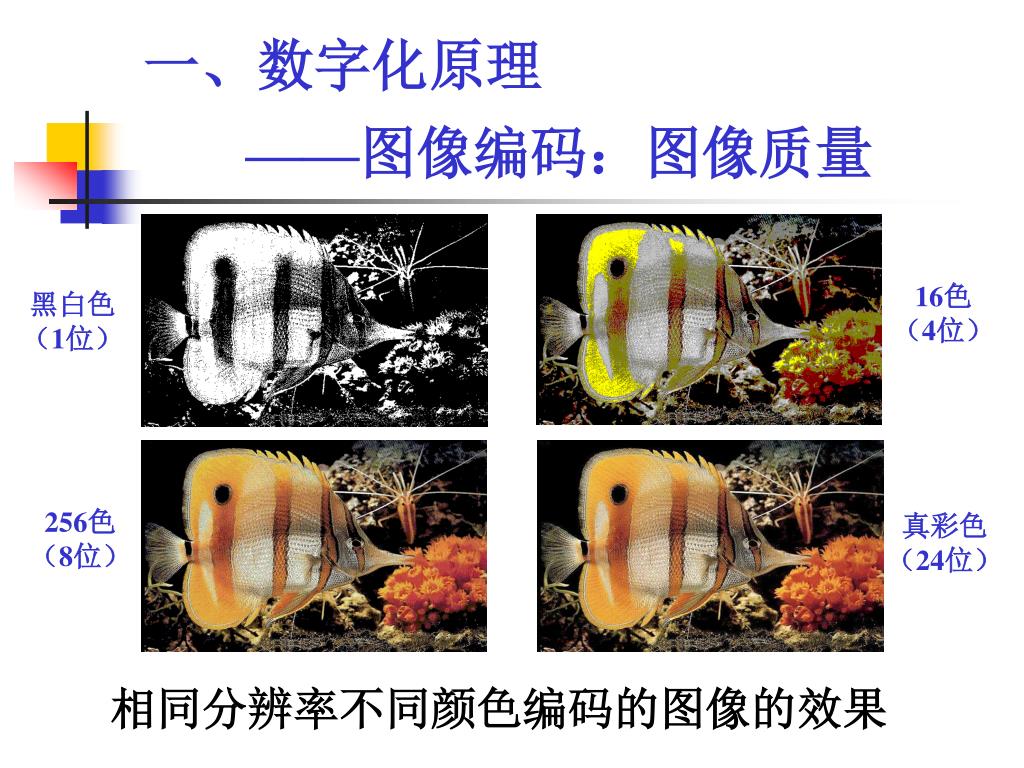

一、数字化原理 ——图像编码：图像质量 16色（4位）黑白色（1位） 256色（8位）真彩色（24位）相同分辨率不同颜色编码的图像的效果
