Pbu 1 ro n k 1 st

PBU / Učební prezentace

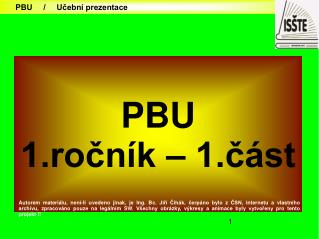

PBU

1.ročník – 1.část

Autorem materiálu, není-li uvedeno jinak, je Ing. Bc. Jiří Čihák, čerpáno bylo z ČSN, internetu a vlastního archivu, zpracováno pouze na legálním SW. Všechny obrázky, výkresy a animace byly vytvořeny pro tento projekt !!


Pbu 1 ro n k 1 st

Rozsah učiva

1. OCHRANA BUDOV PŘED NEPŘÍZNIVÝMI VLIVY

2. TRHLINY V BUDOVÁCH

3. ZÁKLADY STAVEB

4. SVISLÉ NOSNÉ KONSTRUKCE

5. STROPY

6. STĚNY - Zřizování otvorů

PBU / 1. Úvod


Pbu 1 ro n k 1 st

Obecným cílem předmětu Přestavby budov je seznamovat žáky s konkrétními postupy při stavebních úpravách objektů pozemních staveb, s normami pro tuto činnost a s požadavky na bezpečnost i hygienu práce. V průběhu studia mají žáci získat konkrétní informace o příčinách poruch budov, jejich základů, svislých a vodorovných konstrukcí, o způsobech odstraňování poruch, o provádění dodatečných izolací proti vlhkosti, o způsobech bourání stavebních konstrukcí a o opravách zdiva, omítek i podlah.

PBU / 1. Úvod


Pbu 1 ro n k 1 st

OCHRANA BUDOV PŘED NEPŘÍZNIVÝMI VLIVY žáky s konkrétními postupy při stavebních úpravách objektů pozemních staveb, s normami pro tuto činnost a s požadavky na bezpečnost i hygienu práce. V průběhu studia mají žáci získat konkrétní informace o příčinách poruch budov, jejich základů, svislých a vodorovných konstrukcí, o způsobech odstraňování poruch, o provádění dodatečných izolací proti vlhkosti, o způsobech bourání stavebních konstrukcí a o opravách zdiva, omítek i podlah.

Každá stavba má určitou životnost - to je doba, po kterou je stavba schopna plnit svůj účel.

Technická životnost stavby - je délka životnosti, kterou ovlivňuje doba užívání, kvalita údržby, povětrnostní, chemické a mechanické vlivy.

Morální opotřebení stavby - stavba přestává plnit svůj účel, protože se mění požadavky na její funkci. Budova již nevyhovuje současným nárokům např. na bydlení (nemá příslušenství, chybí rozvody elektřiny, plynu, vody a podobně).

PBU / 1. OCHRANA BUDOV PŘED NEPŘÍZNIVÝMI VLIVY


Pbu 1 ro n k 1 st

Technická životnost stavby i morální opotřebení stavby ovlivňují dobu, po kterou plní svůj účel a funkci. Zejména technickou životnost stavby můžeme prodloužit následnými opatřeními tj.:

- předcházení havárií kvalitní údržbou

- vhodný návrh stavební úpravy nebo modernizace

- kvalitní zastřešení

- užití správně dimenzovaného materiálu nosných částí konstrukce

- ochrana celé stavby před fyzikálními vlivy (voda, mráz, vítr, teplo)

- snížení možnosti požáru vhodnou impregnací

- funkční využití stavby (neobydlená stavba rychle podléhá zkáze)

- kvalita používaných materiálů

- správné technologické postupy při výstavbě i údržbě.

PBU / 1. OCHRANA BUDOV PŘED NEPŘÍZNIVÝMI VLIVY


Pbu 1 ro n k 1 st

Všechny budovy jsou vystavěny pro určitý účel a měly by splňovat základní požadavky na ně kladené. Například:

- estetické

- mechanická odolnost a stabilita stavby

- požární bezpečnost

- ochrana proti hluku a vibracím

- odolnost konstrukcí vůči vnějším povětrnostním vlivům

- pohodu vnitřního prostředí

- trvanlivost a spolehlivost materiálů.

PBU / ÚČEL STAVEBNÍCH ÚPRAV


Pbu 1 ro n k 1 st

Jestliže budova ztrácí svůj účel, pro který byla vystavěna a zhoršila se tím její funkce i hodnota, je nutno se rozhodnout, zda stavbu zmodernizovat nebo ji zbourat a postavit novou.

Rozhodování o dalším postupu ovlivňuje:

- morální a technické opotřebení stavby

- vybavení stávající stavby

- vývoj nových materiálů a technologií.

PBU / ÚČEL STAVEBNÍCH ÚPRAV


Pbu 1 ro n k 1 st

Technickou a morální životnost stavby je možné prodloužit základní údržbou objektu nebo drobnými průběžnými opravami. Opravy většího charakteru se nazývají stavebně technické úpravy. V této souvislosti jsou používány následující termíny.

Údržba běžná - drobné stavební opravy (výměna střešní tašky, nátěr oken apod.). Údržba preventivní - provádí se v průběhu bydlení v objektu, aby se předešlo jednotlivým poruchám. Údržba celková - komplexní oprava celé stavby. Modernizace - zlepšení vybavenosti a zařízení stavby takovým způsobem, aby budova splňova­la současné požadavky na bydlení.

PBU / DRUHY STAVEBNÍCH ÚPRAV


Pbu 1 ro n k 1 st

Rekonstrukce prodloužit základní údržbou objektu - uvedení budovy do původního stavu (většinou u památkových objektů).

Adaptace - je změna dosavadní konstrukce. Patří sem další stavební úpravy jako je nástavba (zbudování dalšího podlaží) nebo přístavba (zvětšení zastavěné plochy).

Asanace — touto metodou jsou odstraňovány technické, architektonické nebo zdravotně závadné prvky ve stavbě (např. odstranění plísní z vlhkého zdiva současnými metodami).

Demolice - je zbourání celé stávající stavby.

PBU / DRUHY STAVEBNÍCH ÚPRAV


Pbu 1 ro n k 1 st

Kontrolní otázky a úkoly: prodloužit základní údržbou objektu

1. Popište byt, popř. rodinný dům, ve kterém bydlíte a zamyslete se nad tím, zda vyhovuje současným požadavkům na bydlení.

2. Vyjmenujte jednotlivé požadavky na současnou stavbu.

3. Co je to technická životnost stavby?

4. Vysvětlete, co znamená morální opotřebení stavby.

5. Zopakujte si jednotlivá odborná názvosloví druhů stavebních úprav.

PBU / Kontrolní otázky a úkoly


Pbu 1 ro n k 1 st

2.1 ROZDĚLENÍ TRHLIN, MĚŘENÍ TRHLIN prodloužit základní údržbou objektu

Nejčastěji se poruchy v budově projevují trhlinami. Trhliny mohou být větší, menší, nové nebo staré a mohou vzniknout z nejrůznějších příčin:

- stárnutí budovy (snížená pevnost stavebního materiálu)

- poruchy vzniklé následkem špatného projektu

- poruchy při samotném provádění stavby (např.: silná vrstva omítky, malta s velkým množstvím vápna)

- přetížení budovy

- otřesy půdy v okolí stavby.

PBU / 2 TRHLINY V BUDOVÁCH


Pbu 1 ro n k 1 st

Trhliny rozdělujeme na: prodloužit základní údržbou objektu

- neškodné - poškozují pouze vzhled budovy

- nebezpečné - projevují se v nosných konstrukcích a je nutná oprava konstrukce.

Velikost trhlin se pozná pouhým pohledem. Zda se jedná o starou či novou trhlinu lze zjistit podle jejího vzhledu.

Stará trhlina je většinou zaprášená, nová je čistá. Trhliny nejčastěji vznikají poklesem budovy nebo její části. Pokud se trhlina nerozšiřuje, znamená to, že budova se již nepropadá a zdivo je usazené. Každá trhlina, ať nová či stará, je však vždy známkou poruchy v budově.

PBU / 2. TRHLINY V BUDOVÁCH


Pbu 1 ro n k 1 st

Měření trhlin prodloužit základní údržbou objektu

U každé trhliny je nutno zjistit její další účinek na stav konstrukce. Pouhým pohledem nelze jednoznačně určit, zda se trhlina rozšiřuje nebo zda je její stav konečný. Proto je důležité provést odborné šetření.

Doporučený postup zjišťování průběhu trhlin:

Průběh trhlin zjišťujeme osazením sádrových, skleněných, nebo papírových pásků na něž zaznamenáme datum osazení. Jestliže se pásek poruší, znamená to, že stavba je v pohybu. Musí být zjištěna příčina trhlin a porucha co nejdříve odstraněna. Nedojde-li k poruše pásku (např. po několika měsících), jedná se o trhlinu neškodnou a v tom případě může být trhlina pouze opravena.

PBU / 2. TRHLINY V BUDOVÁCH / Měření trhlin


Pbu 1 ro n k 1 st

Trhliny neškodné prodloužit základní údržbou objektu - neohrožují stabilitu stavby, pouze narušují vzhled fasády nebo omítek. Přesto je nutno v prvé řadě zjistit, o jakou trhlinu se jedná (neškodná - nebezpečná). Postupujeme již známým osazením kontrolních pásků. Zjistí-li se, že se jedná pouze o trhlinu neškodnou, můžeme přistoupit k opravě trhliny.

Síťové trhliny - jsou jemné a mohou mít celou řadu příčin. Mohly vzniknout buď stárnutím materiálu nebo neodborně provedenou omítkou.

Větší trhliny - vznikají vlivem většího napětí např.: porušila se omítka, když stavba ještě sedala vlivem zatížení. Výplň trhliny můžeme provést buď speciální vyrovnávací hmotou (poradíme se v prodejně stavebnin) nebo použijeme stejnou maltu, jaká byla použita při omítkách.

PBU / 2. TRHLINY V BUDOVÁCH / TRHLINY NEŠKODNÉ


Pbu 1 ro n k 1 st

1. prodloužit základní údržbou objektuDo menší trhliny nanášíme plastickou spárovací hmotuna akrylátové bázi. Nejprve očistíme povrch trhliny,poté naneseme přímo do trhliny spárovací hmotu, kte­rou uhladíme prstem. Aby se hmota na prst nelepila,navlhčíme jej předem vodou s roztokem jakéhokoliv čis­ticího prostředku (mýdlo, JAR apod.). Spárovací hmotase dodává v tzv. kartuších a v každém speciálním obcho­dě vám poradí jakou hmotu použít.

2. Při opravě větší trhliny nejprve oškrábeme nebo otluče-me omítku v šířce asi 2 cm. Povrch očistíme od prachu.Špachtlí vtlačíme výplňovou hmotu do trhliny a uhladímehladítkem. Po zaschnutí fasádu nebo vnitřní omítku opětbarevně natřeme, aby se nelišila od původního nátěru.

3. Další způsob opravy trhlin je zajištění trhliny skobamiz betonářské výztuže.

PBU / 2. TRHLINY V BUDOVÁCH / TRHLINY NEŠKODNÉ


Pbu 1 ro n k 1 st

Nebezpečné trhliny se projevují v nosných konstrukcích prodloužit základní údržbou objektu a mohou mít velmi vážné důsledky. Jejich opravy většinou vyžadují velké náklady. Příčiny vzniku nebezpečných trhlin mohou být:

a) ve změnách v základech

- nedostatečná hloubka základů

- nestejně únosná zemina

- podmrznutí budovy.

PBU / 2. TRHLINY V BUDOVÁCH / TRHLINY NEBEZPEČNÉ


Konec p edn ky 14 1 2011

Konec přednášky 14.1.2011 prodloužit základní údržbou objektu

PBU / 2. TRHLINY V BUDOVÁCH / TRHLINY NEBEZPEČNÉ


Pbu 1 ro n k 1 st

b) v nosné konstrukci prodloužit základní údržbou objektu

- trhliny vzniklé tlakem zeminy

- trhliny vzniklé otřesy

- trhliny při náhlých teplotních změnách

- trhliny vzniklé v cihelných pilířích, v železobetonových konstrukcích (trámech, deskách)

PBU / 2. TRHLINY V BUDOVÁCH / TRHLINY NEBEZPEČNÉ


Pbu 1 ro n k 1 st

ZÁKLADY STAVEB prodloužit základní údržbou objektu

PŘÍČINY A PROJEVY PORUCHY ZÁKLADŮ, ZPŮSOBY JEJICH ZJIŠŤOVÁNÍ

V mnoha případech jsou příčiny poškození budov v základech. Určení závady je dosti složité a záleží na zkušenostech a odbornosti pracovníka, který má za úkol poškozenou budovu opravit.

PBU / 3. ZÁKLADY STAVEB


Pbu 1 ro n k 1 st

Příčina poruchy - Projevy poruchy prodloužit základní údržbou objektu

NEDOSTATEČNÁ HLOUBKA ZÁKLADŮ Mráz způsobuje trhliny u takových staveb, jejichž základy jsou v zamrzné hloubce. Zmrzlá zemina nabude na objemu a vytlačí směrem nahoru základ i s budovou. Je proto důležité dbát na stavbu základů v nezámrzné hloubce (500 mm na skále, 800 mm na písku a štěrku, 1200 mm v jílovitých zeminách). Zjištění: trhliny, vypouklé mazaniny, popř.přízemní podlahy.

NESTEJNĚ ÚNOSNÁ ZEMINA

Jednotlivé části stavby nerovnoměrně sedají a vznikají trhliny. Zjišťujeme, jak je trhlina otevřena. Je-li trhlina rozevřená nahoře - základ poklesl na straně trhliny. Trhlina rozevřená směrem dolů - došlo k poklesu ve střední části stavby.

ZMĚNA HLADINY PODZEMNÍ VODY

Podzemní hladina může poklesnout (suchem) anebo naopak se navýšit (dlouho trvající deště, povodně). Poruchy v budově mohou také vzniknout např. prasklým vodovodním potrubím nebo kanalizací. Tím dojde ke zvětšení obsahu vody v zemině, tato je méně únosná a dojde k poklesu základů. Zjištění: trhliny, prosakující voda.

ZATÍŽENÍ SOUSEDNÍMI STAVBAMI

K trhlinám může dojít ve stavbách, které jsou založeny různým konstrukčním systé­mem (piloty x základová deska), nestejnou výškou stavby a tím se projevuje i jejich různorodé zatížení základové půdy. Zjištění: vyšší stavba strhává s sebou budovu nižší, trhliny jsou v diagonálách a pokud bychom vedli pomyslnou kolmici na trhlinu, ukáže nám tato místo poklesu.

OTŘESY PŮDY TĚŽKOU DOPRAVOU

K trhlinám, či poškození dochází u staveb, které stojí v blízkosti dálnic, železnic, ale i v centru měst nebo vesnic, kudy prochází nedostatečně zpevněná komunikace, která byla vystavěna pro její nižší zatížení. Zjištění: trhliny stejné jako u poklesu zeminy, trhliny kolem oken, dveří. Opět určuje­me místo poškození podle směru trhliny.

PODMRZÁNÍ ZÁKLADŮ

Viz. Nedostatečná hloubka základů.

PODTUNELOVÁNÍ PODDOLOVÁNÍ

Může nastat velmi nebezpečná situace, při které může dojít k propadu části, popř. celé stavby.

PBU / 3. ZÁKLADY STAVEB


Pbu 1 ro n k 1 st

Po zjištění příčin poruch se přistupuje k těmto rekonstrukcím základů:

-podezdívání základů

- rozšiřování základů

- zpevňování základové půdy

PBU / 3. ZÁKLADY STAVEB


Pbu 1 ro n k 1 st

Základy podezdíváme z různých důvodů. Např., chceme-li snížit terén, při prohlubování sklepa, ale zejména při poruše stávajícího základu.

Doporučený postup práce:

1. Zabezpečíme budovu šikmými vzpěrami (v horních patrech do vysekaných kapes, dole opření do prahů).

2. Budovu zabezpečme vzpěrami i zevnitř (hranoly, roznášecí prkna, klíny).

3. V některých případech je vhodné vynést nosné zdivo na ocelové válcované profily, které jsou provlečené v otvorech a osazené na podpory.

4. Vykopeme stavební šachtu vždy 1-2 m od sebe až na patu základu. (Stavební šachty – výkopy jejichž půdorysná plocha v terénu je menší než 36 m2. Jejich největším rozměrem je hloubka).

5. Základy podezdíváme postupně, vždy po částech dlouhých asi l metr. Začínáme v rozích.

6. Terén pod stávajícím základem zarovnáme vrstvou betonu.

7. Na tento vyzdíváme pilířky z ostře pálených cihel na cementovou maltu. Místo cihel lze také použít zavlhlou betonovou směs z rychle tvrdnoucího cementu.

8. Poslední vrstvu klínujeme ocelovými, popř. žulovými klíny. Na zaklínování lze použít i zbytky ostře pálených cihel.

9. Tímto způsobem podezdíme celý základový pás kolem stavby.

PBU / 3. ZÁKLADY STAVEB /

PBU / 3. ZÁKLADY STAVEB / PODEZDÍVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Vynášení zdiva traverzami uloženými na podélných prazích

a - provrtání otvorů,

b - prostrčení ocelových nosníků, uložení na prahy, aktivace,

c - výkop úseku stavební šachty,

d - vybetonování podchycovaného úseku

PBU / 3. ZÁKLADY STAVEB / PODEZDÍVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Rozhodneme-li se pro nástavbu, rekonstrukci nebo jakýkoliv zásah do konstrukční části budovy, který zvětší hmotnost budovy, často musíme přistoupit k rozšíření základu stávající budovy.

Požadavky na rozšiřování základu:

- základ může být rozšiřován příložkami nebo podvlečením ocelových nosníků

- rozšiřovat lze pouze základ neporušený a pevný

- při rozšiřování je nutno dbát na to, aby došlo k pevnému spojení stávajícího a nově rozšířeného základu.

PBU / 3. ZÁKLADY STAVEB / ROZŠIŘOVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Doporučený postup práce: zásah do konstrukční části budovy, který zvětší hmotnost budovy, často musíme přistoupit k příložky z prostého betonu

1. Po obou stranách stávajícího základu odkopeme zeminu až napatu původního základu.

2. Podél základu, popř. sklepní zdi vysekáme vodorovné ozubya přibetonujeme příložky.

Rozšíření základového pásu přibetonováním

1 - starý základový pás,

2 - nový boční pás,

3 - zazubení,

4 - spojovací výztuž

PBU / 3. ZÁKLADY STAVEB / ROZŠIŘOVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Příložky ze železobetonu zásah do konstrukční části budovy, který zvětší hmotnost budovy, často musíme přistoupit k

1. Ve vzdálenostech 1000-1500 mm vysekáme a poté provrtáme ve stávajícím základu otvory.

2. Otvory protáhneme ocelovou výztuž zakončenou háky.

3. Provedeme bednění.

4. Uložíme betonovou směs.

PBU / 3. ZÁKLADY STAVEB / ROZŠIŘOVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Podvlečení ocelových nosníků zásah do konstrukční části budovy, který zvětší hmotnost budovy, často musíme přistoupit k

1. Postupujeme stejně jako u obou výše uvedených technolo­gických postupů. Opět nejprve odkopeme základ až na jehopatu.

2. Ve vzdálenostech cca 1000-1500 mm prosekáme otvory.Vzdálenost může být i menší, záleží to na zatížení budovy.

3. Vzniklými otvory protáhneme ocelové nosníky a zabetonuje­me je do příložek.

Rozšíření základového pásu přibetonováním

1 - původní základový pás,

2 - nový boční pás,

3 - spojovací válcovaný nosník,

4 - přizdívka

PBU / 3. ZÁKLADY STAVEB / ROZŠIŘOVÁNÍ ZÁKLADŮ


Pbu 1 ro n k 1 st

Základovou půdu je třeba zpevňovat všude tam, kde nelze použít klasických plošných základů, jako jsou základové pásy nebo základové desky z důvodů nízké únosnosti základové půdy. Např. půda písčitá, pórovitá, zamokřená nebo jinak neúnosná.

Metody zlepšení únosnosti základové půdy

Zhutnění - ke zhutnění zeminy přistupujeme všude tam, kde je podloží písčité nebo hlinitopísčité. Zhutněním vytlačíme vzduchové mezery v zemině a tím dojde k jejímu zpevnění. Zhutnění provádíme příložnými vibrátory, vibračními deskami, válcováním.

PBU / 3. ZÁKLADY STAVEB / ZPEVŇOVÁNÍ ZÁKLADOVÉ PŮDY


Pbu 1 ro n k 1 st

Odvodnění použít klasických plošných základů, jako jsou základové pásy nebo základové desky z důvodů nízké únosnosti základové půdy. Např. půda písčitá, pórovitá, zamokřená nebo jinak neúnosná. - je-li základová zemina zamokřená, odvádíme vodu drenážními trubkami, které klademe do štěrkového lože do hloubky cca 600-1600 mm. Hloubku uložení určujeme podle hloubky základů - drenáž by měla být uložena vždy pod základovou spáru.

Výměna - výměnu zeminy používáme všude tam, kde je zemina nestejně únosná nebo nestejnorodá. Vrstvu původní zeminy odstraníme a na její místo navážíme zeminu únosnější, kterou klademe postupně a průběžně hutníme.

Injektáž - tato metoda spočívá ve vstřikování injektážní směsi pod tlakem do sypkých nebo nestejnorodých zemin. Výhodou této technologie je možnost injektáže jak před započetím stavby, tak při přestavbách. Druh injektážní směsi volíme podle druhu zeminy.

PBU / 3. ZÁKLADY STAVEB / ZPEVŇOVÁNÍ ZÁKLADOVÉ PŮDY


Pbu 1 ro n k 1 st

Mikropiloty použít klasických plošných základů, jako jsou základové pásy nebo základové desky z důvodů nízké únosnosti základové půdy. Např. půda písčitá, pórovitá, zamokřená nebo jinak neúnosná. - nejprve je nutno zhotovit vrt o malém průměru 80 až 250 mm. Vrt se zaplní cemen­tovou zálivkou, která je do dna vháněna potrubím od dna a postupně se zařízení vytahuje. Do mik-ropilot se vkládá někdy výztuž. Následuje tlaková injektáž, která vtlačí cementovou zálivku do okol­ního terénu.

PBU / 3. ZÁKLADY STAVEB / ZPEVŇOVÁNÍ ZÁKLADOVÉ PŮDY

Zhotovení mikropiloty

1 - vrtání,

2 - zálivka,

3 - osazení výztuže,

4 - injektáž,

5 - napojení na konstrukci plochou ocelovou hlavou


Pbu 1 ro n k 1 st

Mezi svislé nosné konstrukce zahrnujeme: použít klasických plošných základů, jako jsou základové pásy nebo základové desky z důvodů nízké únosnosti základové půdy. Např. půda písčitá, pórovitá, zamokřená nebo jinak neúnosná.stěny, sloupy a pilíře. Vytvářejí nosnou část budovy a se stropními konstrukcemi tvoří jeden pevný celek.

Rozdíl mezi svislými nosnými konstrukcemi:

- stěna - délka a tloušťka je menší, než výška, tvoří geometrický kvádr

- sloup - výška konstrukce je několikanásobně větší, než její základna

- pilíř - jedná se o sloup s většími půdorysnými rozměry.

Svislé nosné konstrukce musí mít zejména statickou funkci, musí být odolné proti požáru, musí splňovat architektonické a akustické požadavky, musí být tepelně izolační.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE


Pbu 1 ro n k 1 st

Podle technologického hlediska se svislé nosné konstrukce dělí na:

- konstrukce zděné

- konstrukce monolitické

- konstrukce prefabrikované - montované

- konstrukce smíšené

- konstrukce monolitické doplněné

- prefabrikovanými betonovými výrobky

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE


Pbu 1 ro n k 1 st

PORUCHY SVISLÝCH NOSNÝCH KONSTRUKCÍ, ZPŮSOBY JEJICH ZJIŠŤOVÁNÍ

K poruchám svislých nosných konstrukcí může dojít z různých důvodů. Častěji dochází k poškození u zděných konstrukcí, které nevykazují takovou pevnost jako např. konstrukce montované nebo monolitické.

Na všechny konstrukce však působí:

- čas

- povětrnostní vlivy.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY


Pbu 1 ro n k 1 st

Pokud nejsou stavby průběžně udržované, dochází k jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Porucha svislých nosných konstrukcí se může projevovat také přetížením budovy, jež patří mezi velmi časté důvody poškození staveb.

Pokud se jedná o poruchu ve vnitřní části svislé nosné konstrukce, je její zjišťování velmi složité. Většinou jde (např. u monolitických staveb) o nestejnoměrné rozmíšení čerstvého betonu a tím dochází ke snížení pevnosti stavby. Poruchy, které se projevují na vnější části stavby, je možné vysledovat a okamžitě opravit. Jedná se o různé vnější trhliny, výtluky, hnízda, vychýlení zdí, pilí­řů i sloupů apod.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY


Pbu 1 ro n k 1 st

OPRAVY PORUCH ZDIVA NAD TERÉNEM jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

K opravě trhlin ve zdivu přistupujeme tehdy, jestliže se trhlina již nezvětšuje. Tuto skutečnost zjistíme známým postupem, který byl popsán v kapitole 2.

Oprava trhlin ve spojích obvodového pláště panelových domů se provádí pomocí plastické akrylátové spárovací hmoty, která se vtlačí do spáry. Jako uzávěra se použije lišta z PVC. Takto upravená spára má velmi dobré dilatační vlastnosti.

Další, velmi výkonnou metodou je injektování. Provádí se vtlačováním řídké cementové kaše do zdiva. Před injektáží je nutné všechny viditelné trhliny řádně utěsnit.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY


Pbu 1 ro n k 1 st

Opravy vychýleného zdiva jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Celá stavba je vystavena po celou dobu životnosti různým zatížením. Pokud dojde k průhybům vodorovných konstrukcí, jako jsou např. stropy, klenby, dochází ke vznikům šikmých tlaků, které vychylují svislé nosné zdi.

Jak velké vychýlení zdi vzniklo, lze zjistit, když se spustí olovnice z vrchu zdi k patě zdi. Neprochází-li střední třetinou ložné spáry, musí se považovat vychýlení zdi za nebezpečné. (Provádí odborný pracovník).

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / Opravy


Pbu 1 ro n k 1 st

Doporučený postup prací: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Po zjištění závady nejdříve přistoupíme k zajištění obvodové stěny.

2. Potom je nutné se zaměřit na odstranění příčiny, která způsobila vychýlení zdi.

3. Pozveme odborníka - statika, který posoudí poškození a navrhne možný způsob opravy.

4. Radikální řešení opravy je - zeď zbourat a postavit novou.

5. Při opravě vychýlené zdi, volíme různé technologické postupy, z nichž jeden nabízí možnost narovnání zdi pomocí hydraulických a šroubových zdviháků. Pracujeme pomalu, zároveň budovu zpevňujeme stahováky.

6. Po ukončení zpevnění budovy je nutno opravit všechny vzniklé trhliny nám známým způsobem.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / Opravy


Pbu 1 ro n k 1 st

DODATEČNÉ ZTUŽENÍ ZDĚNÝCH OBJEKTŮ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Ztužení zděných objektů se provádí většinou u starších budov, které jsou vystaveny různým otřesům z blízkých komunikací, nebo došlo k vybourání proluk v řadové zástavbě a tím k nestejno­měrnému sesedání okolních budov. Poškození u těchto objektů se opět projevuje trhlinami.

Jako jedna z možností ztužení se nabízí stáhnutí celého objektu ocelovými zedními kleštěmi.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / Opravy


Pbu 1 ro n k 1 st

Technologický postup ztužení zděného objektu: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Nejprve je nutno přistoupit ke vzepření zděného objektu. Sousedí-li objekt s prolukou, musí dojít naopak k jeho rozepření.

2. Podle statika použijeme podélné nebo příčné ztužení objektu. Objekt lze ztužit i oběma způsoby najednou.

3. V obvodových zdech pod úrovní stropu, lze-li, pak ve stropní konstrukci, provrtáme kanálky,kudy povede ocelové ztužující táhlo.

4. Táhlo může být z ploché nebo kruhové oceli. V současné době se nabízí i možnost použití speciálně vyrobené výztuže do předpjatých betonů.

5. Najednám konci lano upevníme do ocelové podložky a zasekáme do zdi takovým způsobem, aby po skončení napínání výztuže, mohla být zeď omítnuta a upravena.

6. Výztuž protáhneme celým objektem a na druhém konci ji napínáme a upevníme pomocí ocelového klínu, popř. maticí, opět na ocelovou podložku.

7. l viditelnou kovovou část omítneme, aby nerušila fasádu budovy.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / Opravy


Uk zky prac

Ukázky prací jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / Opravy


Pbu 1 ro n k 1 st

VÝMĚNA A OPRAVY PILÍŘŮ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Nevyhovující pilíře v objektu poznáme podle tvořících se podélných prasklin na jejich stěnách. Trhliny většinou vznikají velkým zatížením pilířů.

Opravu pilíře provedeme jeho zpevněním. Nevyhovující pilíř zbouráme a postavíme nový.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / VÝMĚNA A OPRAVY PILÍŘŮ


Pbu 1 ro n k 1 st

BOURÁNÍ NOSNÝCH ZDÍ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Bourání nosných zdí je velmi složitá záležitost. Vždy ke konzultaci pozveme statika, který je odborně vyškolen a oprávněn schválit postup. Nikdy se nerozhodujeme pro bourání nosné zdi sami.

Pokud shledáme, že nosná zeď je natolik poškozená, že nejde ani přizdít, ani jinak opravit, volíme zbourání.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / BOURÁNÍ NOSNÝCH ZDÍ


Pbu 1 ro n k 1 st

Doporučený postup přípravy bourání nosných zdí: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Nejprve zkontrolujeme, zda nosnou zdí neprochází instalace (voda,elektřina, plyn) nebo např.komín. podpěrná / konstrukce zdi roznášecí profil

2. V případě, že ano, všechny instalace odpojíme a zabezpečíme. Je nutné vědět, z jakého důvodu zeď bouráme. Pokud víme, ze postavíme novou zeď, potom stávající instalace opět do zdi zabudujeme. Bouráme-li zeď např. z důvodů pozdějšího umístění výlohy, musíme instalace zabudovat mimo nosnou zeď.

3. Důkladně podepřeme, zavětrujeme a zabezpečíme vodorovné nosné konstrukce, které spočívají na nosné zdi. Pracujeme-li v horníchpodlažích, nebo je-li pod nosnou zdí, kterou budeme bourat sklep, musíme podepření a zavětrování konstrukce provést až do nejspodnějších částí stavby.

4. Po zabezpečení budovy přistupujeme k samotné práci.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / BOURÁNÍ NOSNÝCH ZDÍ


Pbu 1 ro n k 1 st

Bourání celé zdi a výstavba zdi nové jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Technologický postup bourání a výstavby nové zdi:

1. Vodorovné nosné konstrukce musí být zabezpečeny.

2. Zdivo vybouráváme ve svislém pruhu, nikdy ne celé najednou.

3. V bočním starém zdivu vysekáme ozuby.

4. Nové zdivo vyzdíváme z kvalitních pálených cihel na cementovou maltu.

5. Mezi konečnou horní částí nového zdiva a vodorovnou nosnou konstrukcí nesmí dojít ke vzniku mezery. Je nutno celou část zpevnit klíny a zasekat maltu do spár.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / BOURÁNÍ NOSNÝCH ZDÍ


Pbu 1 ro n k 1 st

BOURÁNÍ PŘÍČEK A ZŘIZOVÁNÍ NOVÝCH jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Bourání příček není tak složité jako bourání jakékoliv nosné konstrukce. Nejsme-li si jisti, zda se opravdu jedná o příčku, pozveme si opět na konzultaci statika. Je-li dostupná výkresová dokumentace stavby, není problém z ní vyčíst, o jakou zeď se jedná.

Budeme-li vycházet z definice příčky, o které říkáme, že je to nenosná zeď, která zpravidla velmi málo zatěžuje stropní konstrukci, pak k jejímu vybourám přistupujeme sice zodpovědně, ale s vědomím, že není třeba tak přísně dodržovat bezpečnostní předpisy, jako při bourání nosné zdi.

Příčku začneme rozebírat v horní části, nikdy ne naopak. K rozebrání nám stačí sekáč, kladivo, príklepový elektrosekáč, ve výjimečných případech pneumatické bourací kladivo. Po vybourání a odstranění suti, postavíme z vhodného materiálu novou příčku.

V současné době se nám nabízí nepřeberné množství lehčených materiálů. Všechny lze na výstavbu nové příčky použít. Nejjednodušší a nejmodernější způsob je však využití suché stavby a to montáží příček ze sádrokartonu.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / BOURÁNÍ PŘÍČEK


Pbu 1 ro n k 1 st

PORUCHY PANELOVÝCH KONSTRUKCÍ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

K největšímu rozmachu výstavby panelových domů docházelo v 60. až 80. letech 20. století. V uvedené době splňovaly požadavky tehdejší společnosti - tj. nabídnout ubytování pro co největší počet obyvatel. Díky této rozsáhlé výstavbě však vznikala anonymní, šedá sídliště, která kazila vzhled téměř všech českých měst.

V panelových domech, které stárnou, stále bydlí velký počet obyvatel a ti mají zájem o bydlení nejen účelné, ale i estetické. Vlastníci panelových domů proto přistupují k opravám panelových domů nejen z důvodů morálního opotřebení, ale i opotřebení fyzického.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY PANELOVÝCH KCÍ


Pbu 1 ro n k 1 st

Fyzické vady panelových konstrukcí: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

- hnízda

- odhalená výztuž

- trhliny

- ztráta funkce spárovacích tmelů mezi panely

- neodpovídající tepelná a zvuková izolace

Téměř všechny fyzické závady je možné řešit zateplením celého panelového domu. Pod zateplením zmizí veškerá viditelná poškození panelového objektu. Pochopitelně, že před zakrytím konstrukce je nutné všechna poškození opravit - dobetonovat výtluky a hnízda, zakrýt betonem výztuž, zaspárovat trhliny.

Teprve po lokálních opravách jednotlivých poškození, lze přistoupit k volbě vhodného zateplovacího systému.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY PANELOVÝCH KCÍ


Pbu 1 ro n k 1 st

Výhody zateplení panelové konstrukce: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

- úspory na vytápění

- prodloužení životnosti fasády

- omezení vzniku plísní

- vyšší odolnost vůči povětrnostním vlivům

- zvýšení estetického vzhledu celého objektu

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY PANELOVÝCH KCÍ


Pbu 1 ro n k 1 st

Morální opotřebení - výměna bytového jádra jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Vyměnit staré umakartové jádro za nové, zděné, je právě v panelových domech nyní aktuální. V současné době jsou tato jádra morálně zastaralá, nevyhovují současným trendům bydlení a mnoh­dy jsou i hygienicky závadná (plísně, hmyz, apod.).

Postup úpravy bytového jádra:

1. Požádání majitele nemovitosti o souhlas a o termín stavebních úprav.

2. Odstranění stávajícího jádra.

3. Vyzdění bytového jádra z lehkých příček.

4. Provedení instalace nových rozvodů vody i odpadu a elektroinstalace.

5. Předložení revizní zprávy o elektroinstalaci a doklad o uložení odpadu ze stavební činnosti.

Upozornění na dispoziční řešení: z požadavků na bytová jádra je důležitá podmínka, aby mezi záchodem a obytnou místností byly dvoje dveře. Zároveň lze sloučit koupelnu a WC pouze do velikosti bytu 2+kk.

PBU / 4. SVISLÉ NOSNÉ KONSTRUKCE / PORUCHY PANELOVÝCH KCÍ


Pbu 1 ro n k 1 st

5 STROPY jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

PORUCHY STROPŮ A KLENEB

Stropy patří mezi vodorovné nosné konstrukce. Již podle zvolené stropní konstrukce můžeme v budoucnu usuzovat jakým poruchám a závadám bude strop vystaven.

U dřevěných stropů může být každá část poškozena např. zatékající vodou, napadením dřevokaznou houbou, popř. živočišnými škůdci nebo přetížením. Napadené části pak uhnívají, trouchnivějí, ztrácejí svou pevnost a konstrukce se rozpadá nebo se značně deformuje.

Podle druhu vady můžeme vyměnit:

-zhlaví

- část stropu

- celý strop

PBU / 5. STROPY / PORUCHY STROPŮ A KLENEB


Pbu 1 ro n k 1 st

OPRAVY A ZESILOVÁNÍ DŘEVĚNÝCH STROPŮ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

S opravami dřevěných stropů se většinou setkáváme při adaptacích starých rekreačních objektů, ale i obytných budov staršího data výstavby.

Zopakujme si složení konstrukce klasického dřevěného stropu:

- záklop (na něm násyp s polštáři a dřevěnou podlahou)

- nosné stropní dřevěné trámy (stropnice)

- podbíjení (na něm např. rákos s omítkou).

PBU / 5. STROPY / PORUCHY STROPŮ A KLENEB


Pbu 1 ro n k 1 st

Oprava dřevěného stropu jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Patří mezi nejjednodušší opravy za předpokladu, že nosná konstrukce nejeví známky znehodnocení. Za takové opravy se především považují neškodné, avšak nevzhledné trhliny. Tvoří se např. sesycháním dřeva, sedáním zdiva, špatnou technologií při zřizování stropu.

Tyto trhliny se nejčastěji objeví v rohu, ve styku stěny a stropu. Závadu odstraníme tím, že odsekáme proužek omítky na stropu i stěně, široký asi 100 mm. Vložíme do něj pruh rabicového pletiva, přichytíme příchytkami a provedeme začištění maltou.

Jsou-li trhliny po celé ploše stropu, můžeme je opravit pomocí lepicího tmelu, do kterého vtlačíme syntetickou síťovinu „perlinku". Síťovina se musí přetáhnout i na svislé zdi alespoň 100 mm. Po vytvrdnutí se provede nová štuková povrchová úprava stropu.

Dražší a pracnější úprava je provedení zavěšeného sádrokartonového stropu, nebo strop opatřit kazetovým stropem. Obchod nabízí provedení kazet z tvrzeného polystyrenu s povrchovou úpravou i bez ní s různými dekorativními prvky. Kazety plní funkci nejen estetickou, ale i tepelně a zvukově izolační.

PBU / 5. STROPY / PORUCHY STROPŮ A KLENEB


Pbu 1 ro n k 1 st

Zesílení stropní konstrukce jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Je-li stropní konstrukce poddimenzována a prohýbá se, zvýšíme únosnost stropu dodatečným osazením tzv. mezitrámů. Mezi původní trámy, které jsou kladeny většinou ve vzdálenosti 800-1000 milimetrů, klademe nové stropnice do předem vysekaných kapes v nosném zdivu.

Další, jednodušší způsob zpevnění dřevěného stropu je osazení jednoho nebo více průvlaků, kterými podtahujeme křížem původní stropní konstrukci.

PBU / 5. STROPY / PORUCHY STROPŮ A KLENEB


Pbu 1 ro n k 1 st

Výměna části nebo celého stropu jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

S poškozením části stropu, či dokonce se stropem poškozeným celým, se setkáváme u stropů dřevěných. Strop či jeho část mohou být napadeny rostlinnými nebo živočišnými škůdci. Do objektu mohlo zatékat a tím docházelo k devastaci působením povětrnostních podmínek.

Je-li trám nebo strop napaden více jak do poloviny, je lépe jej vyměnit celý. Veškeré nové řezivo, které používáme na opravy stropů je nutno před uložením naimpregnovat.

PBU / 5. STROPY / Výměna části nebo celého stropu


Pbu 1 ro n k 1 st

Výměna jednotlivých trámů stropu jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Poškozený je většinou jeden nebo více trámů, včetně např. podhledu, či záklopu. Pokud budeme vyměňovat poškozený trám, zabezpečíme strop podpěrami a tyto zavětrujeme proti pádu.

Doporučený postup

1. Na dřevěné podlaze najdeme podle zatlučených hřebíků jednotlivé trámy. Buď podlahu rozebereme celou, nebo podle hřebíkových spojů zjistíme trámy vedlejší.

2. Kotoučovou pilou rozřízneme podlahu na vedlejších trámech, abychom se dostali ke trámu poškozenému.

3. Stejný postup zvolíme i u podbíjení, abychom obnažili trám z druhé strany.

4. Poškozený trám vyjmeme z kapes.

5. Kapsy vyčistíme, uložíme do nich izolaci proti vodě a vlhkosti.

6. Nainstalujeme nový trám, který před uložením do kapes povrchově upravíme nátěrem proti škůdcům. Zhlaví trámu necháme volné, aby otvor větral a nehromadila se v kapse vlhkost.

7. Přitlučeme nejprve zp1ět podbíjení, mezi trámy uložíme izolaci a trámy zaklopíme přitlučením záklopu.Buď použijeme prkna původní, odříznutá, popř. osadíme prkny novými.

PBU / 5. STROPY / Výměna části nebo celého stropu


Pbu 1 ro n k 1 st

Provedení výměny stropnice se shnilým zhlavím: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Strop provizorně podepřeme a obnažíme vadnou část stropu.

2. Trám odřízneme.

3. Otvor ve zdi řádně vyčistíme, chemicky ošetříme a vytvoříme nové lože trámu.

4. Odstraněnou část trámu nahradíme novým impregnovaným kusem a spojíme příložkou z ocele nebo dřeva. Spojíme hřeby nebo svorníky.

PBU / 5. STROPY / Výměna části nebo celého stropu


Pbu 1 ro n k 1 st

Doporučený postup pří výměně celého stropu: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Při rozebírání celého stropu dodržujeme v prvé řadě bezpečnostní předpisy. Strop nerozebírámé ze štaflí, ale postavíme si kozové lešení, abychom pohodlně na strop dosáhli a mohli jej bezpecně rozebrat.

2. Prázdné kapsy po stropnicích vyčistíme a opět zaizolujeme (např. asfaltovou lepenkou).

3. Do kapes vložíme nové trámy, povrchové upravené proti škůdcům.

4. Trámy v kapsách podložíme tak, aby byly v rovině. Při ukládání používáme vodováhu.

5. Proti pohybu trámy zpevníme přitlučením několika prken.

6. Zespodu provedeme nové podbití, na které vložíme izolační pásy.

7. Strop opět zaklopíme dřevěným záklopem.

8. Na záklop můžeme položit např. plovoucí podlahu. Na podbíjení i na záklop můžeme použijeme dřevotřískové desky.

9. Strop seshora i zespodu po úpravě záklopu a podbití olištujeme.

PBU / 5. STROPY / Výměna části nebo celého stropu


Pbu 1 ro n k 1 st

Ochrana proti biotickým škůdcům jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Mezi biotické škůdce zahrnujeme dřevokazný hmyz a dřevokazné houby. Při napadení stromu poškozují jeho zdravý vývoj a celkový růst.

Dřevokazný hmyz vyžírá ve dřevě klikaté chodbičky, které přerušují proud mízy v kmeni a tím dochází k usychání stromu.

Dřevokazné houby jsou velmi nebezpečné a záludné. Spory dřevokazných hub se dostávají do objektu v dřevěných stavbách a v průběhu několika let se mohou šířit celou stavbou. Výtrusy hub odolávají mrazu a jsou schopny prorůst nejen stavbou dřevěnou, ale i cihelnou a zničit celý dům.

Tma, vlhkost a nevětrané místnosti jsou ideálním prostředím pro růst dřevokazných hub.

PBU / 5. STROPY / Ochrana proti biotickým škůdcům


Pbu 1 ro n k 1 st

OPRAVA MONTOVANÝCH STROPŮ KERAMICKÝCH A BETONOVÝCH jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

U montovaných a monolitických stropů většinou nedochází k tak velkým poruchám, aby musel být celý strop nebo jeho části vyměněny.

PBU / 5. STROPY / OPRAVA MONTOVANÝCH STROPŮ


Pbu 1 ro n k 1 st

Keramické stropní konstrukce jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

U narušené konstrukce je třeba průzkumem přesně zjistit stav nosníků pomocí zkušebních sond. Zpevnění stávajících keramických stropních konstrukcí je možné provádět obdobně jako u dřevíných stropů vyvěšením nebo spřažením s nabetonovanou železobetonovou deskou, uloženou do předem připravených vodorovných drážek po obvodu horní části stropu.

Spřažení stropu s deskou provádí pomocí navařených trnů, třmenů nebo pomocí nastřelovacích mikrohřebů. Před opravou nutné strop staticky zajistit podepřením.

PBU / 5. STROPY / OPRAVA MONTOVANÝCH STROPŮ


Pbu 1 ro n k 1 st

Železobetonové stropní konstrukce jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Povrchově porušené stropy lze lokálně opravit nanášením betonu nebo plastbetonu na očištěný a zdrsněný povrch. Větší neškodné trhliny se zaplňují injektáží s použitím doplňkové výztuže.

Nejvhodnější způsob zesílení stropní železobetonové konstrukce je nabetonování (spřažení) původního stropu (monolitického či prefabrikovaného) s novou vybetonovanou železobetonovou deskou. Spolupůsobení je možné zajistit pomocí zdrsněného horního povrchu stávající konstrukcemi nebo pomocí trnů.

PBU / 5. STROPY / OPRAVA MONTOVANÝCH STROPŮ


Pbu 1 ro n k 1 st

OPRAVA KLENEB jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Mezi opravy vodorovných konstrukcí patří opravy kleneb. Musíme si uvědomit, že v klenbách působí tahové a tlakové síly jinak, než u vodorovných konstrukcí. Proto k opravám přistupujeme obezřetně. Je vhodné opravu konzultovat se statikem.

Opravy lze rozdělit na:

- opravu trhlin

- opravu proražené klenby

- opravu rozestouplé klenby

- opravu klenby porušené stářím

Trhliny v klenbách

Opravují se stejným způsobem jako trhliny ve zdivu. Odstraníme vyrovnávací násyp, narušené cihly u rubu klenby řádně vyčistíme, pokud možno vystříkáme tlakovou vodou a zalijeme řídkou maltou. Trhliny v lícní ploše klenby přeštukujeme.

PBU / 5. STROPY / OPRAVA KLENEB


Pbu 1 ro n k 1 st

Proražené klenby jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Při výměně porušené klenby se nejdříve porušené místo podloží. Porušené cihly se vysekají. Osadí se nové cihly a zalijí cementovou maltou. Při větší opravě se porušená část podskruží bedněním. Oprava klenby z kamenného zdiva se dělá obdobně.

PBU / 5. STROPY / OPRAVA KLENEB


Pbu 1 ro n k 1 st

Rozestouplé klenby jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Rozestoupená klenba je tehdy, když se rozevřou trhliny rovnoběžně s patkami v líci závěrem klenby. Při opravě se snažíme zachytit sílu, která působí na opěry. Nejjednodušší způsob je satažení klenby pomocí táhel. Jsou-li nosné zdi klenby z vnější strany volné, mohou se použít oporné pilíře, které tlaky vznikající od klenby přenesou do nově rozšířeného opěrného pilíře. Konstrukce opěrných pilířů spolupůsobí na nosné zzdi klenby tak, aby odpovídal směru výslednice sil a esteticky zapadl do vzhledu budovy.

PBU / 5. STROPY / OPRAVA KLENEB


Pbu 1 ro n k 1 st

Klenby porušené stářím jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Klenby vykazují různé trhliny, vypadávání malty z ložných spár a také narušení vlastních zdicích prvků. Opěrné zdi však nejsou porušené. V takovém případě musí převzít nosnou funkci jiný prvek konstrukce, který zajistí zachování této původní klenby.

Oprava spočívá ve vytvoření nové klenby na rubové straně klenby. Nejvhodnější materiál je železobeton. Na stávající klenbu vybetonujeme železobetonovou skořepinu, sepneme ji se stávající klenbou a ukotvíme do opěrných zdí formou věnce. Tím zachováme původní ráz klenby. Nevýhodou je, že musíme odstranit násyp nad klenbou.

Nepovažujeme-li za nutné zachovat původní ráz

líce klenby, provádí se tlakový nástřik líce klenby

cementovou suspenzí. Zpevnění se provede

ocelovou výztuží nebo sklolaminátovými vlákny.

PBU / 5. STROPY / OPRAVA KLENEB


Pbu 1 ro n k 1 st

Otvory s malou šířkou: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

- v místě uložení budoucích překladů připravit úložné plochy – beton , zdivo

- po zatvrdnutí z jedné strany vysekat drážku (maximálně do poloviny zdi), do kterého uložíme I profil či jiný nosník (dle statického výpočtu)

- nad překlad provedeme vyklínování a dozdění

- vysekáme drážku a osadíme překlad z druhé strany

- po zatvrdnutí vybouráme celý otvor a upravíme ostění

Zřizování otvorů velké šířky:

Dodatečné zřizování otvorů velkých šířek vyžaduje statický výpočet a provedení rozsáhlého podchycení

- vysekání průrazů zdiven (cca 10 cm nad novým překladem)

- postavení dvou řad stojek (pozor na zajištění místa pro manipulaci pro uložení nového překladu)

- zaklínování ocelových nosníků prostrčených průrazy a stojek

- zavětrování stojek, vybourání zdiva

- osazení nosníků, dozdění, po zatvrdnutí odstranění stojek a nosníků, úprava ostění

PBU / 6. STĚNY / Zřizování otvorů


Pbu 1 ro n k 1 st

Doporučený postup: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

1. Odborníci naměří a na zdivo nakreslí velikost nového otvoru s nosníky nebo překlady.

2. Vybourají se otvory pod oběma konci nosníků.

3. Není-li zdivo dostatečně únosné, nebo budoucí ostění je při bourání narušené. Jako lože pro překlady se použijí plné cihly či betonové desky. Použije se cementová malta.

4. Následuje vybourání otvoru pro nosníky. Většinou se bourají otvory do jedné poloviny tlouštky zdi. Otvory musí být dostatečně dlouhé a vysoké, aby do nich bylo možné bez obtíží nosník osadit. Obvykle se osazují dva nosníky.

5. Nosníky dostatečně a bezpečně uložené se zazdí. Na horní straně rýhy a lícního nosníku se osadí dřevěné klíny. Ponechají se tam tak dlouho, dokud spojovací materiál dostatečně nezatvrdne. Obvykle se prostor mezi nosníky a ve zbývajícím prostoru nad nosníky vyplní cihlami na nastavovanou maltu a styková spára se důkladně uklínuje cihelnými klínky. Nezapomenout na to, že zdicí materiál musí být spojený maltou a ocelové nosníky obalené rabicovým pletivem.

6. Stejným způsobem se osadí nosníky i z druhé strany.

7. Po zatvrdnutí malty se vybourá vlastní otvor a začistí se ostění.

PBU / 6. STĚNY / ZŘIZOVÁNÍ OTVORŮ S ROVNÝM NADPRAŽÍM


Doporu en postup

Doporučený postup: jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

PBU / 6. STĚNY / ZŘIZOVÁNÍ OTVORŮ S ROVNÝM NADPRAŽÍM

1- vysekaná drážka pro uložení nosníku

2- podkladní plech

3- podkladní kvadrik

4- ocelový nosník

5- vyklínování a dozdění

6- vyklínování pod překladem

- pouze první osazovaný nosník


Pbu 1 ro n k 1 st

ZŘIZOVÁNÍ ZAKLENUTÝCH OTVORŮ jejich postupnému chátrání až rozpadu. Také působením povětrnostních vlivů dochází k devastacím staveb a jejich postupnému poškozování a ztrátám funkcí, pro něž byly určeny. Patří sem např. působení vlhka, mrazu, deště.

Tento způsob rekonstrukce se provádí většinou jen u památkových objektů, protože je velmi pracný. U otvorů širokých do jednoho metru můžeme po podchycení zdiva nad otvorem vybourat celý prostor pro klenbový pás najednou.

PBU / 6. STĚNY / ZŘIZOVÁNÍ ZAKLENUTÝCH OTVORŮ


Pbu 1 ro n k 1 st

Doporučený postup při zřizování zaklenutých otvorů do l metru:

1. Ložná plocha patek se rovně oseká a zarovná cementovou maltou.

2. Připravíme si ramenát. U mírného vzepětí klenby stačí na spodní líc vybouraného otvoru vytvořit z hubené malty maltový ramenát do tvaru pásu. Pak se klene pás z ostře pálených cihel na cementovou maltu od obou patek ke středu.

3. Klenbu ukončíme klenákem, který celou klenbu rozepře. Hotový pás dokonale uklínujeme proti zdivu nad pásem.

4. Zdivo vlastního otvoru vybouráme a zpevníme osténí nastavovanou maltou.

PBU / 6. STĚNY / ZŘIZOVÁNÍ ZAKLENUTÝCH OTVORŮ

1 - maltový ramenát

2 - klenbový pás3 - vyklínováiní4 - budoucí otvor


Pbu 1 ro n k 1 st

Doporučený postup při zřizování zaklenutého otvoru širšího než l metr

1. Při zřizování zaklenutého otvoru širšího než jeden metr musíme nejdříve vybourat otvor pro jednu patku a tu ihned vyzdít. Takto postupujeme i u druhé patky.

2. Vybouráme a vyzdíme další část klenby na obou stranách a řádnéspojíme se stávajícím zdivem.

3. Na závěr vybouráme střední část budoucí klenby a vyzdíme klenákvodorovné kladenými cihlami. Po zatvrdnutí malty můžeme přistoupit k vlastnímu bourání otvoru.

PBU / 6. STĚNY / ZŘIZOVÁNÍ ZAKLENUTÝCH OTVORŮ


ad
