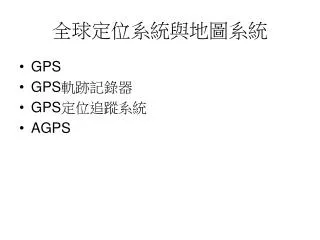

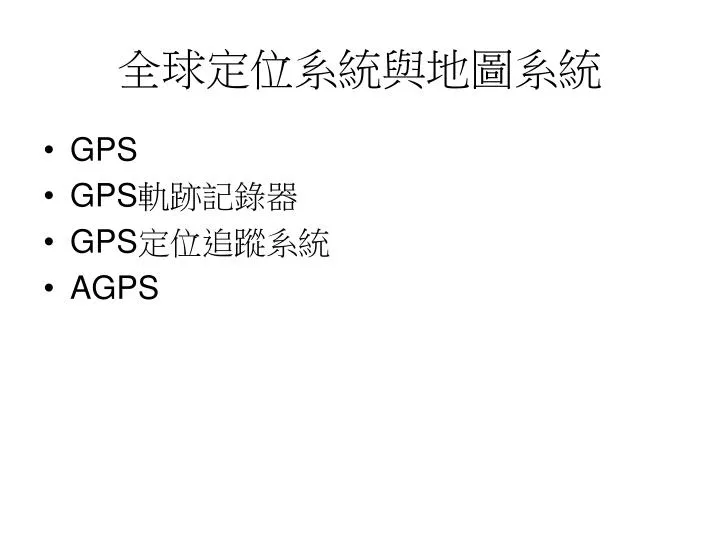

  1. 全球定位系統與地圖系統 • GPS • GPS軌跡記錄器 • GPS定位追蹤系統 • AGPS

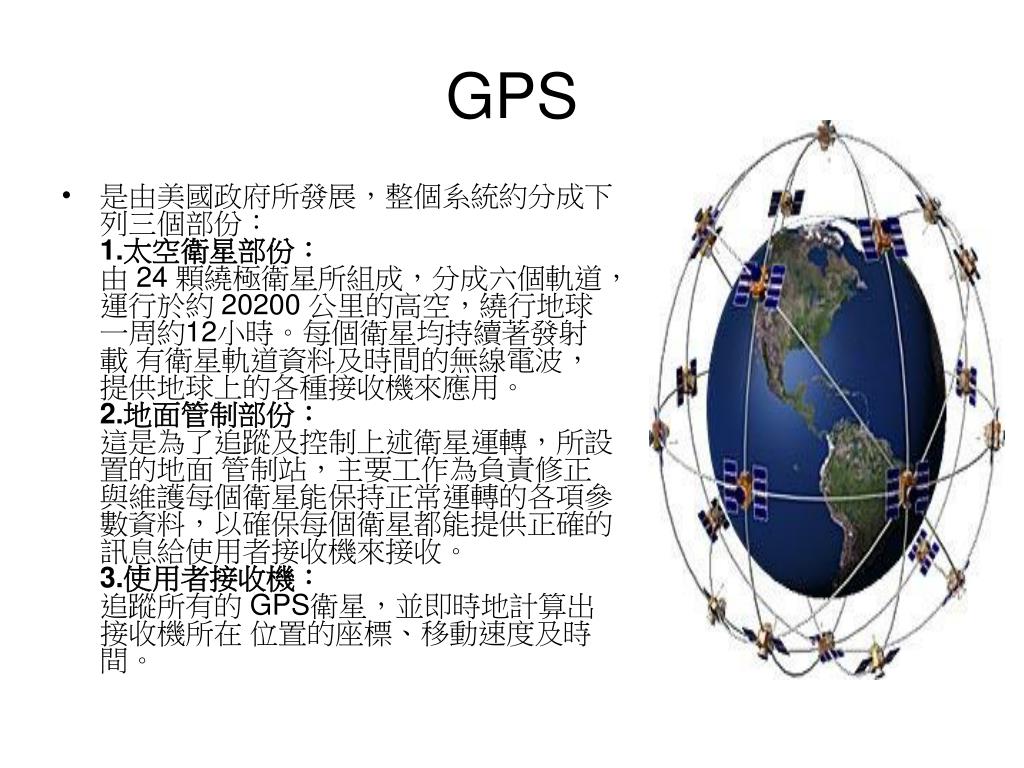

  2. GPS • 是由美國政府所發展，整個系統約分成下列三個部份：1.太空衛星部份：由 24 顆繞極衛星所組成，分成六個軌道，運行於約 20200 公里的高空，繞行地球一周約12小時。每個衛星均持續著發射載 有衛星軌道資料及時間的無線電波，提供地球上的各種接收機來應用。2.地面管制部份：這是為了追蹤及控制上述衛星運轉，所設置的地面 管制站，主要工作為負責修正與維護每個衛星能保持正常運轉的各項參 數資料，以確保每個衛星都能提供正確的訊息給使用者接收機來接收。3.使用者接收機：追蹤所有的 GPS衛星，並即時地計算出接收機所在 位置的座標、移動速度及時間。

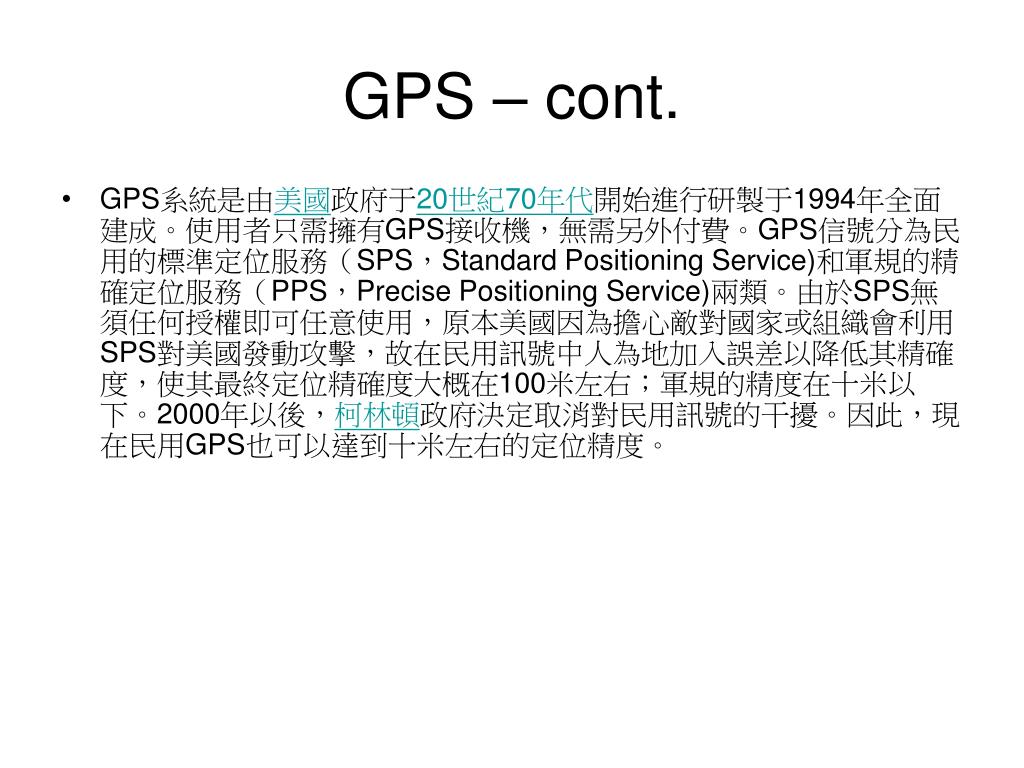

  3. GPS – cont. • GPS系統是由美國政府于20世紀70年代開始進行研製于1994年全面建成。使用者只需擁有GPS接收機，無需另外付費。GPS信號分為民用的標準定位服務（SPS，Standard Positioning Service)和軍規的精確定位服務（PPS，Precise Positioning Service)兩類。由於SPS無須任何授權即可任意使用，原本美國因為擔心敵對國家或組織會利用SPS對美國發動攻擊，故在民用訊號中人為地加入誤差以降低其精確度，使其最終定位精確度大概在100米左右；軍規的精度在十米以下。2000年以後，柯林頓政府決定取消對民用訊號的干擾。因此，現在民用GPS也可以達到十米左右的定位精度。

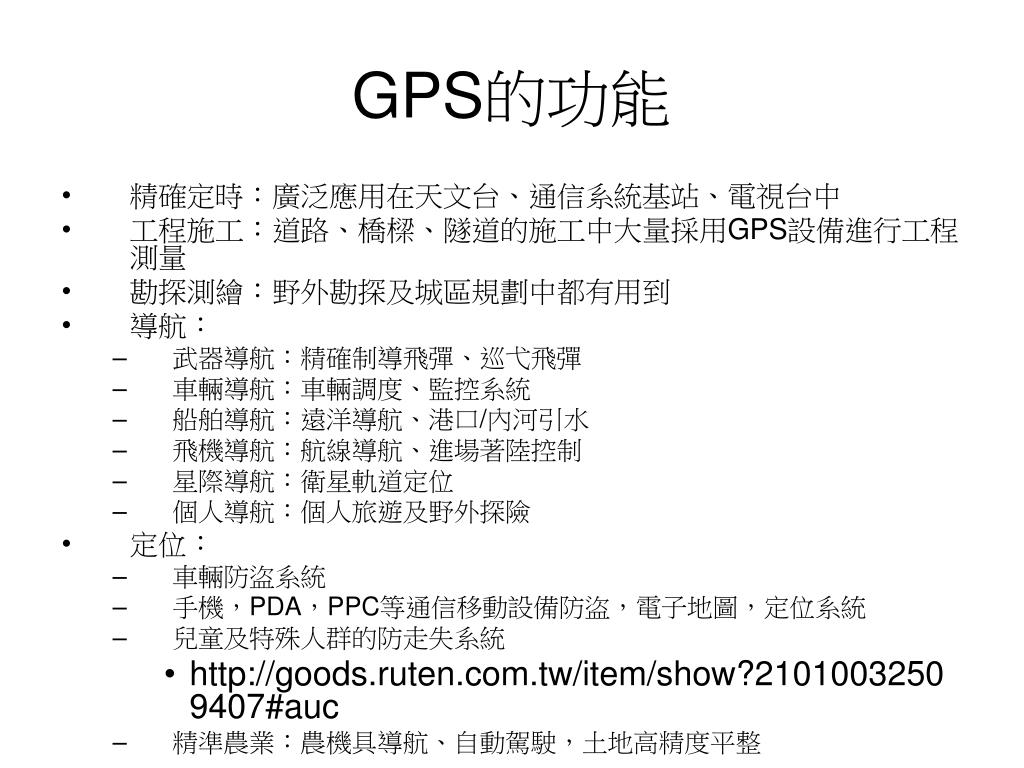

  4. GPS的功能 • 精確定時：廣泛應用在天文台、通信系統基站、電視台中 • 工程施工：道路、橋樑、隧道的施工中大量採用GPS設備進行工程測量 • 勘探測繪：野外勘探及城區規劃中都有用到 • 導航： • 武器導航：精確制導飛彈、巡弋飛彈 • 車輛導航：車輛調度、監控系統 • 船舶導航：遠洋導航、港口/內河引水 • 飛機導航：航線導航、進場著陸控制 • 星際導航：衛星軌道定位 • 個人導航：個人旅遊及野外探險 • 定位： • 車輛防盜系統 • 手機，PDA，PPC等通信移動設備防盜，電子地圖，定位系統 • 兒童及特殊人群的防走失系統 • http://goods.ruten.com.tw/item/show?21010032509407#auc • 精準農業：農機具導航、自動駕駛，土地高精度平整

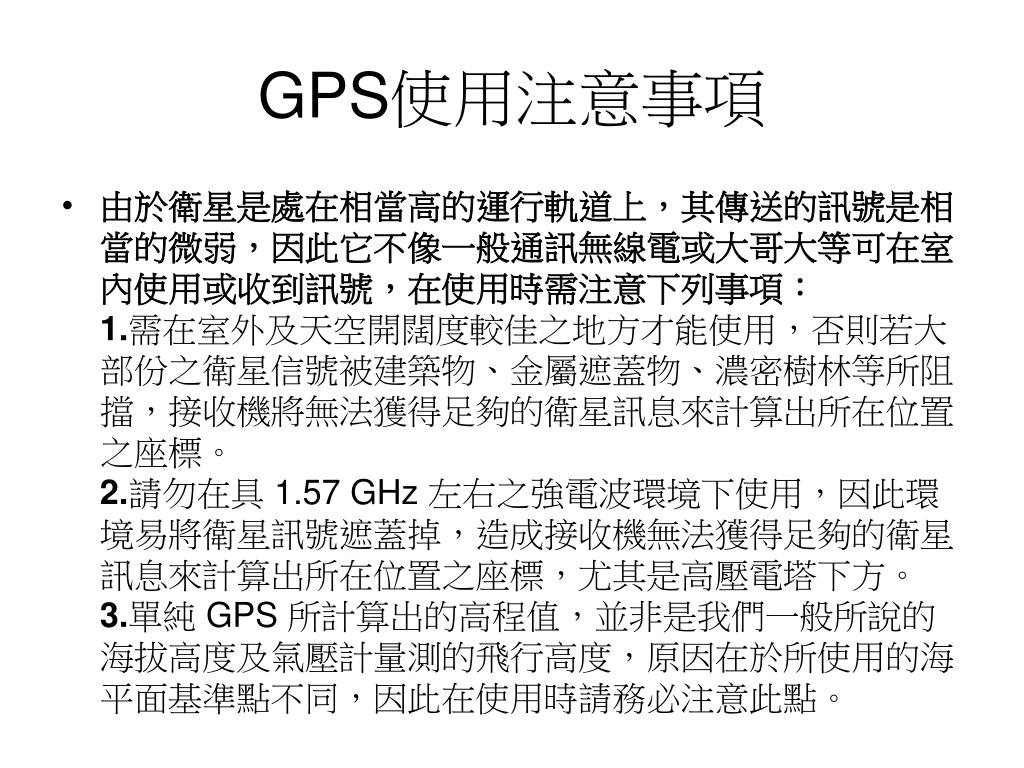

  5. GPS使用注意事項 • 由於衛星是處在相當高的運行軌道上，其傳送的訊號是相當的微弱，因此它不像一般通訊無線電或大哥大等可在室內使用或收到訊號，在使用時需注意下列事項：1.需在室外及天空開闊度較佳之地方才能使用，否則若大部份之衛星信號被建築物、金屬遮蓋物、濃密樹林等所阻擋，接收機將無法獲得足夠的衛星訊息來計算出所在位置之座標。 2.請勿在具 1.57 GHz 左右之強電波環境下使用，因此環境易將衛星訊號遮蓋掉，造成接收機無法獲得足夠的衛星訊息來計算出所在位置之座標，尤其是高壓電塔下方。3.單純 GPS 所計算出的高程值，並非是我們一般所說的海拔高度及氣壓計量測的飛行高度，原因在於所使用的海平面基準點不同，因此在使用時請務必注意此點。

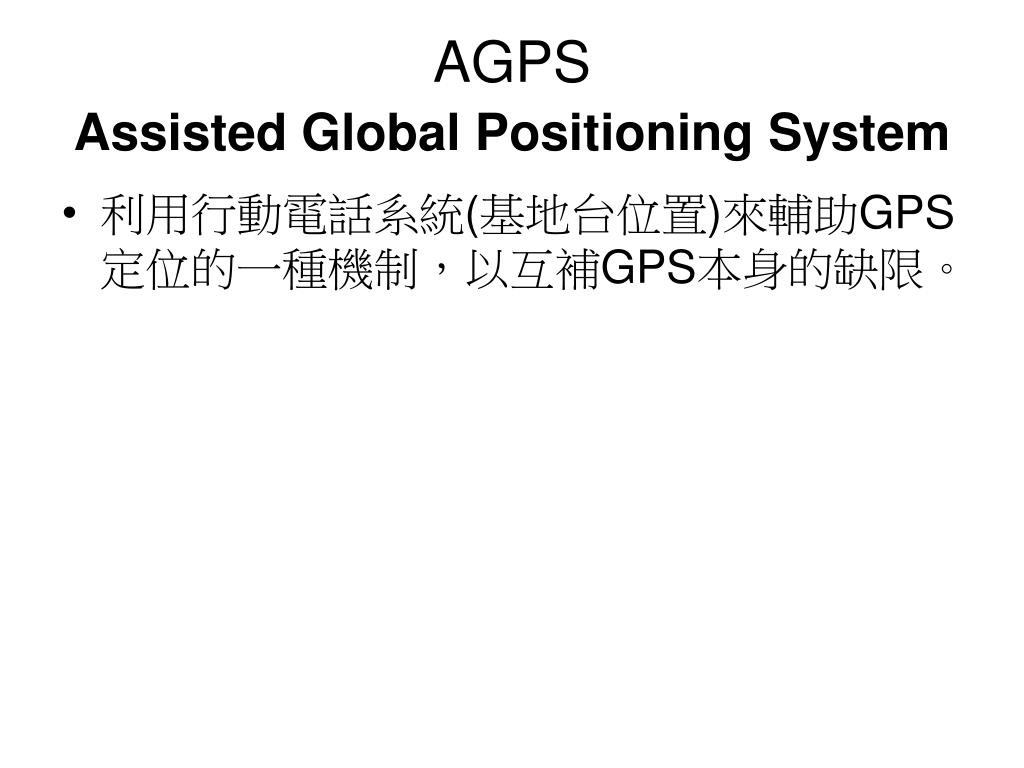

  6. 傳統 GPS 與 AGPS 功能差異比較 AGPSAssisted Global Positioning System • 利用行動電話系統(基地台位置)來輔助GPS定位的一種機制，以互補GPS本身的缺限。

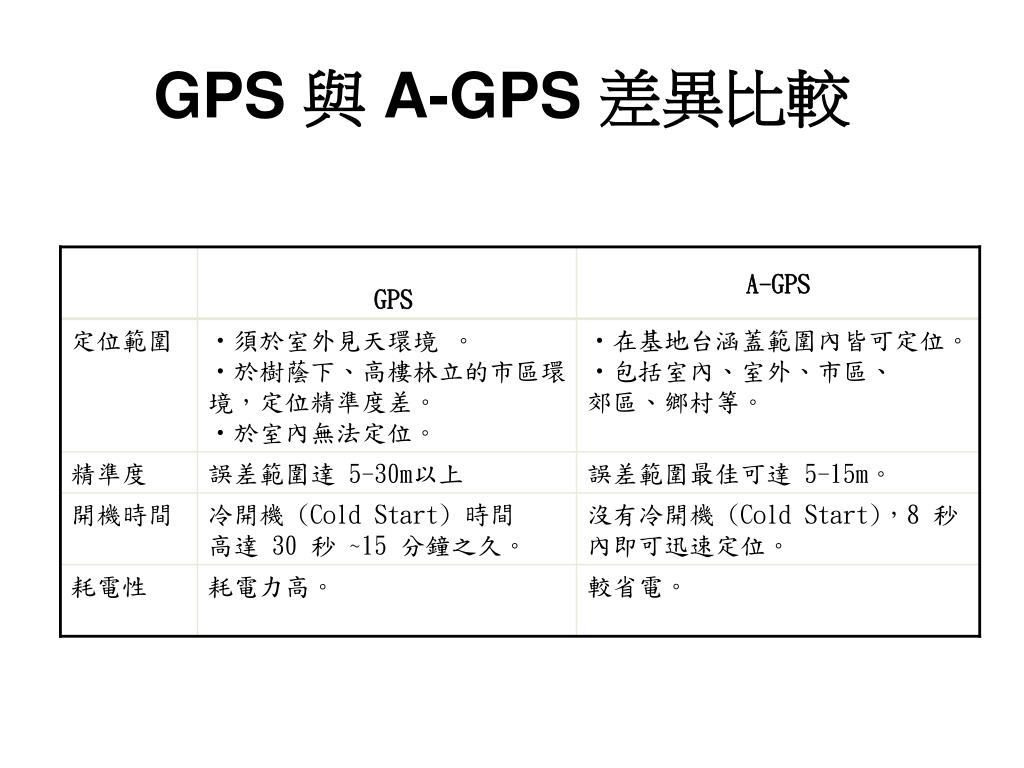

  7. GPS 與 A-GPS 差異比較

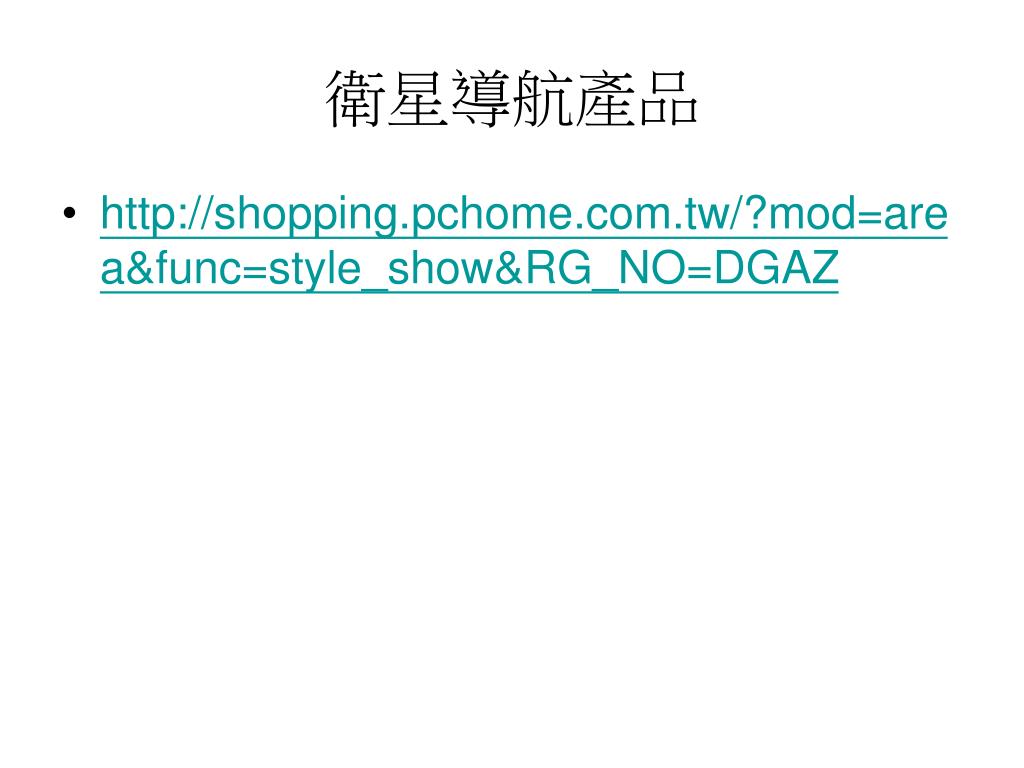

  8. 衛星導航產品 • http://shopping.pchome.com.tw/?mod=area&func=style_show&RG_NO=DGAZ

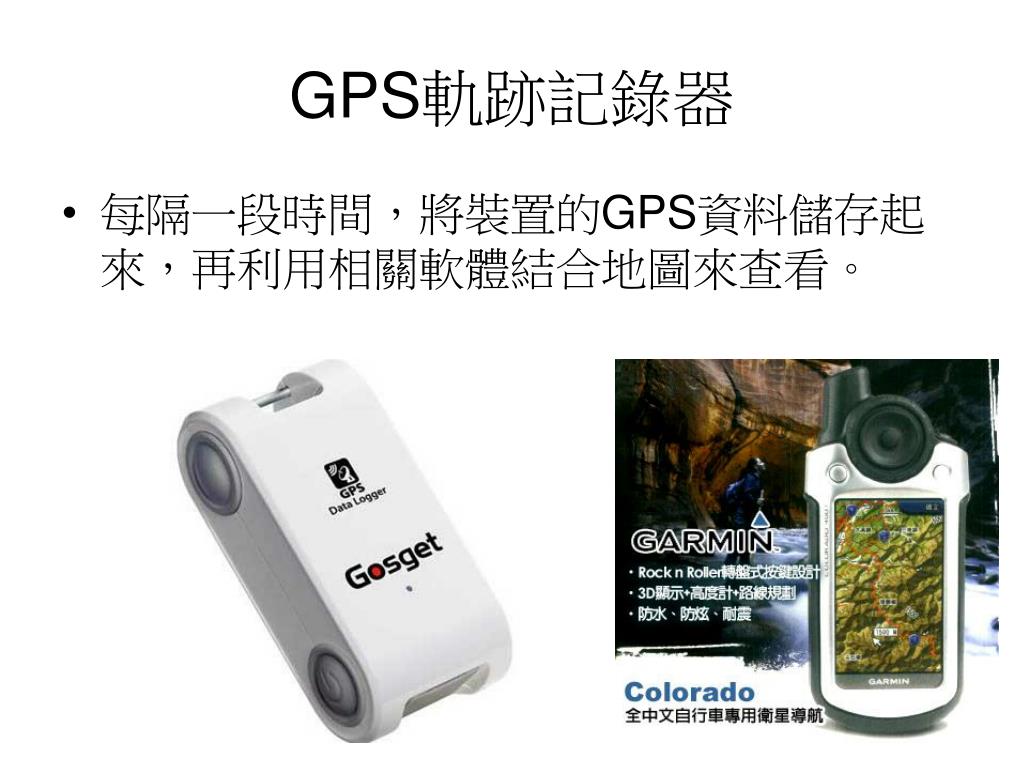

  9. GPS軌跡記錄器 • 每隔一段時間，將裝置的GPS資料儲存起來，再利用相關軟體結合地圖來查看。

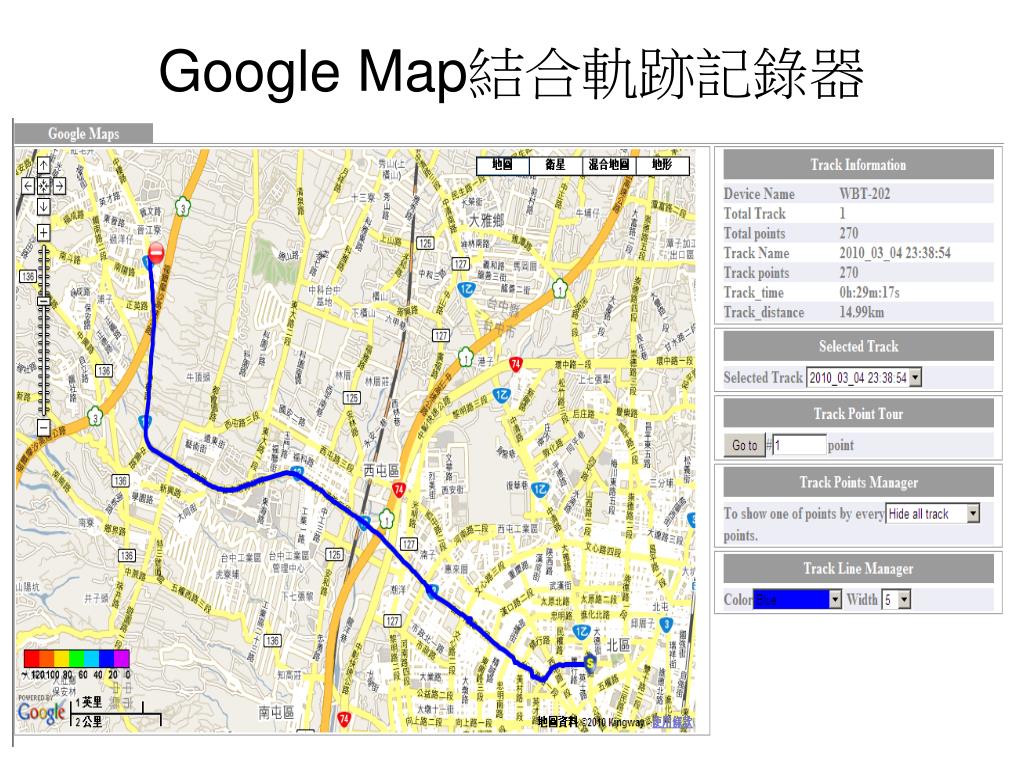

  10. Google Map結合軌跡記錄器

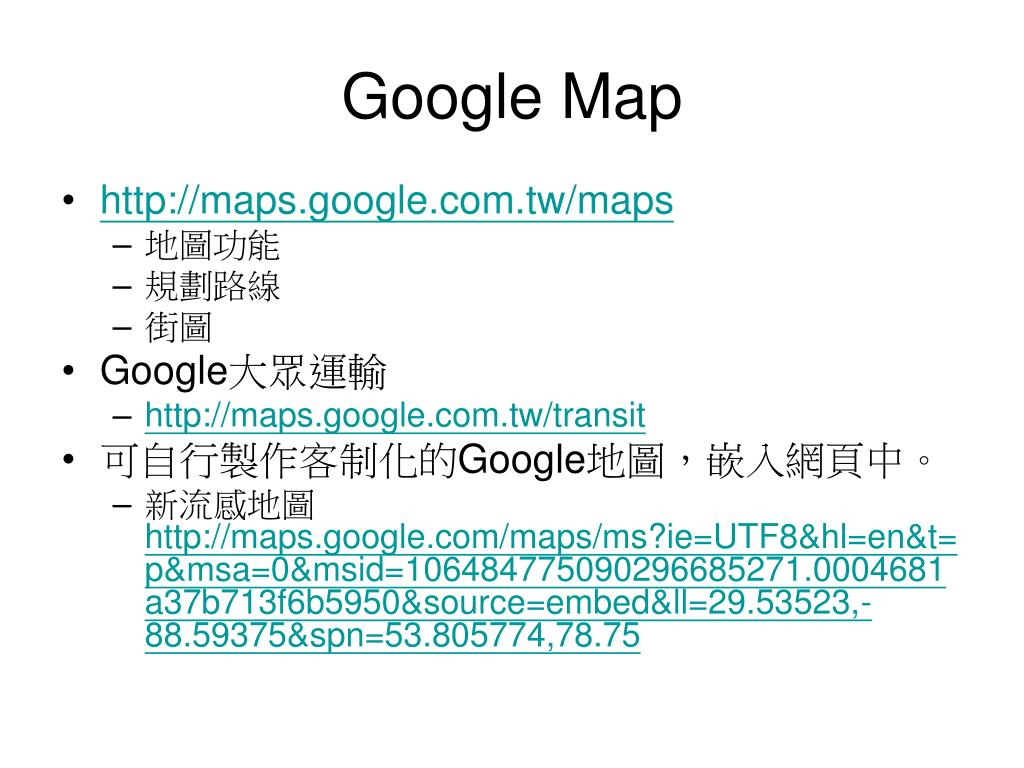

  11. Google Map • http://maps.google.com.tw/maps • 地圖功能 • 規劃路線 • 街圖 • Google大眾運輸 • http://maps.google.com.tw/transit • 可自行製作客制化的Google地圖，嵌入網頁中。 • 新流感地圖 http://maps.google.com/maps/ms?ie=UTF8&hl=en&t=p&msa=0&msid=106484775090296685271.0004681a37b713f6b5950&source=embed&ll=29.53523,-88.59375&spn=53.805774,78.75

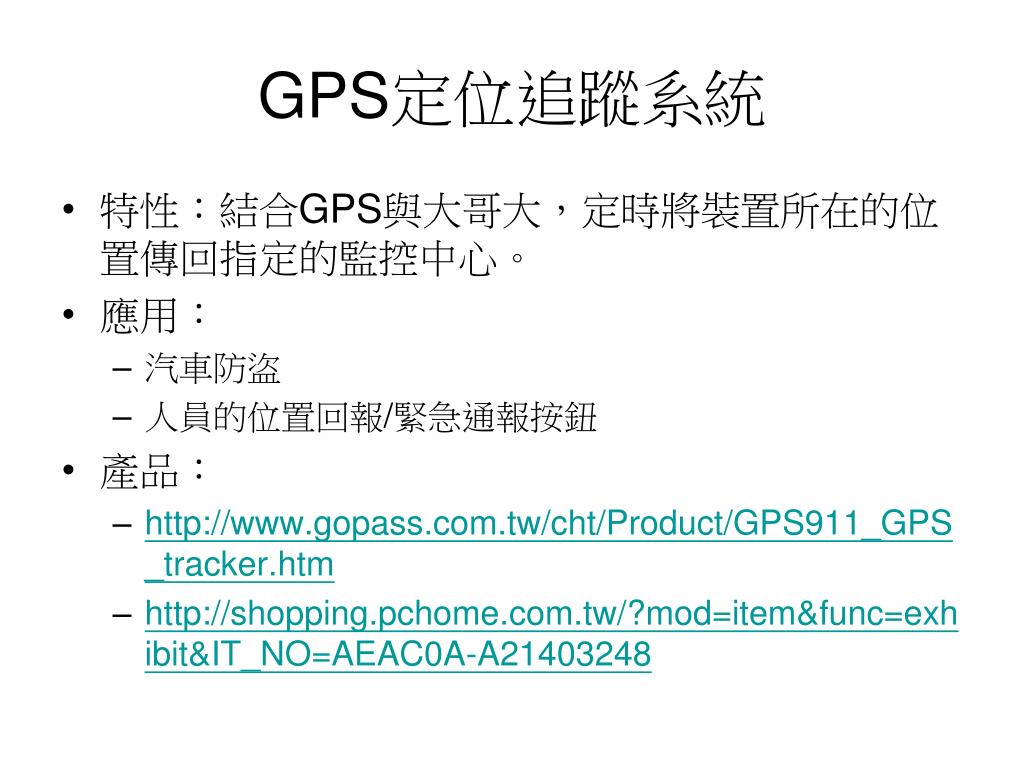

  12. GPS定位追蹤系統 • 特性：結合GPS與大哥大，定時將裝置所在的位置傳回指定的監控中心。 • 應用： • 汽車防盜 • 人員的位置回報/緊急通報按鈕 • 產品： • http://www.gopass.com.tw/cht/Product/GPS911_GPS_tracker.htm • http://shopping.pchome.com.tw/?mod=item&func=exhibit&IT_NO=AEAC0A-A21403248

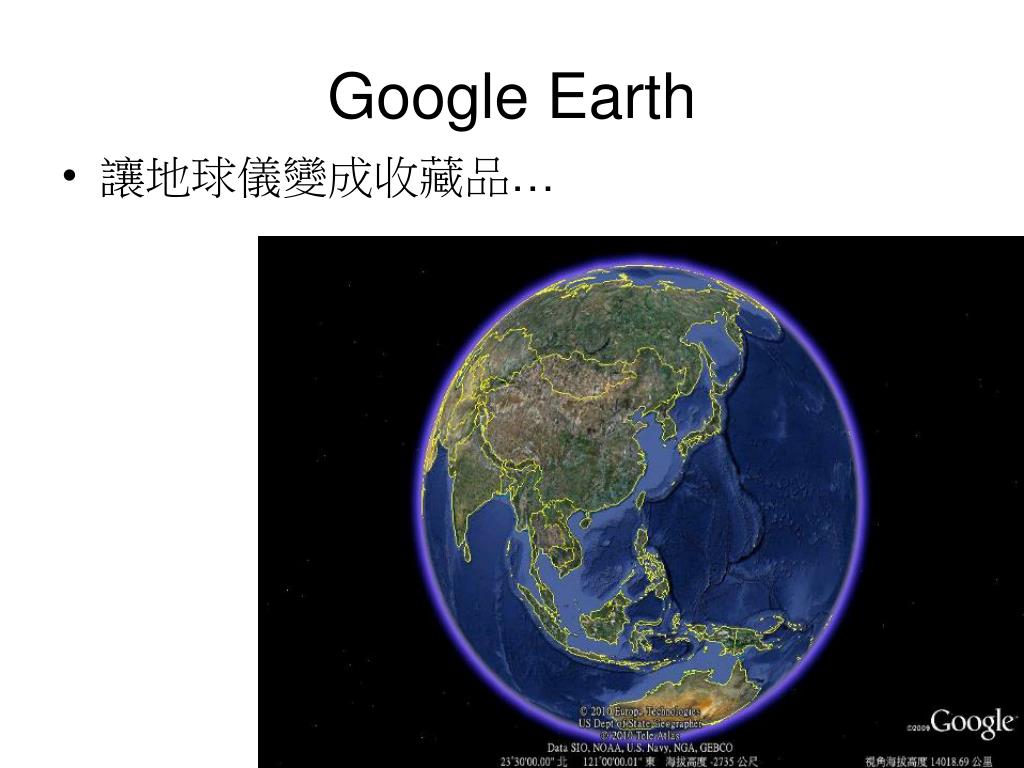

  13. Google Earth • 讓地球儀變成收藏品…

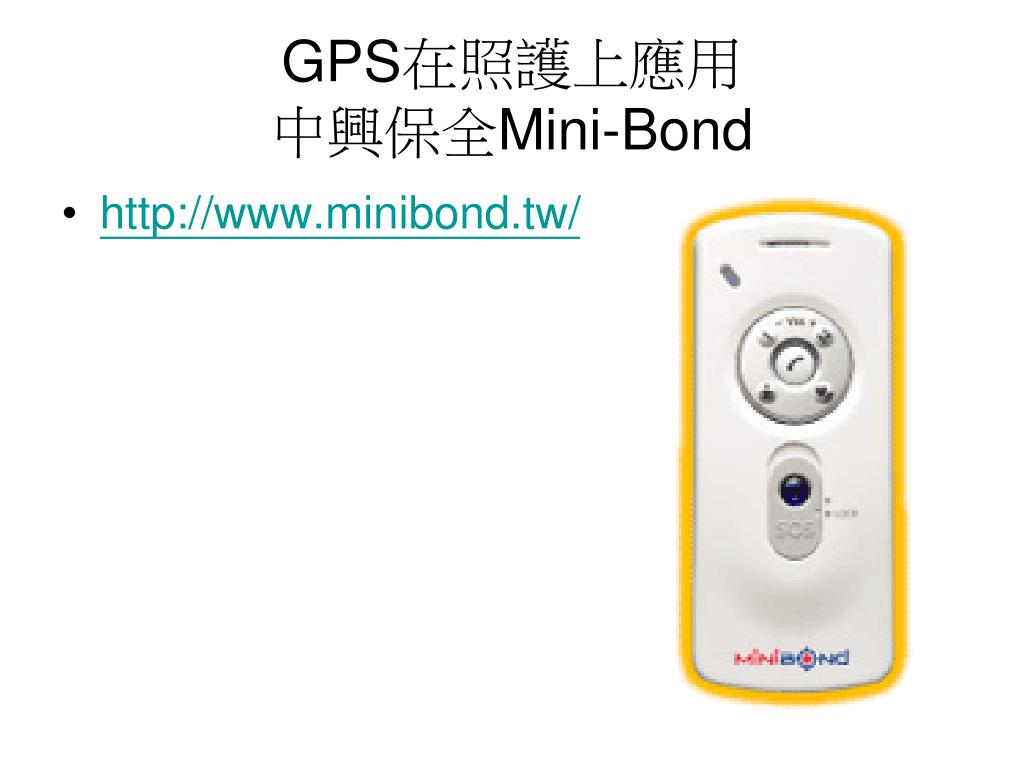

  14. GPS在照護上應用 中興保全Mini-Bond • http://www.minibond.tw/

  15. GONAV 衛星協尋器

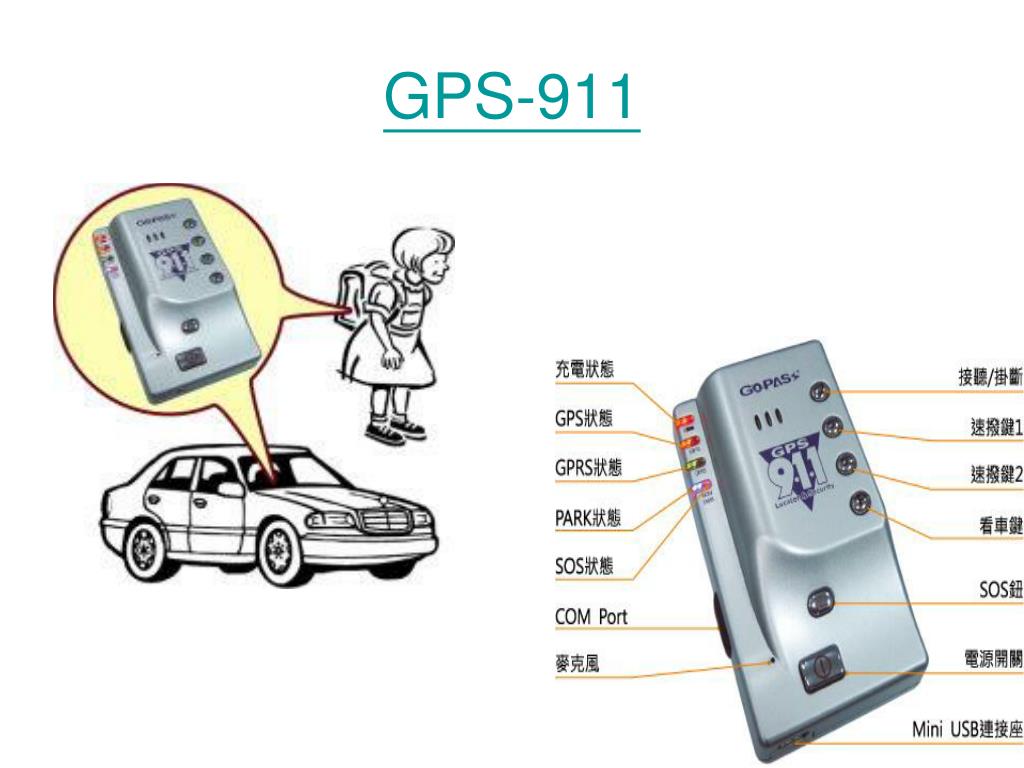

  16. GPS-911

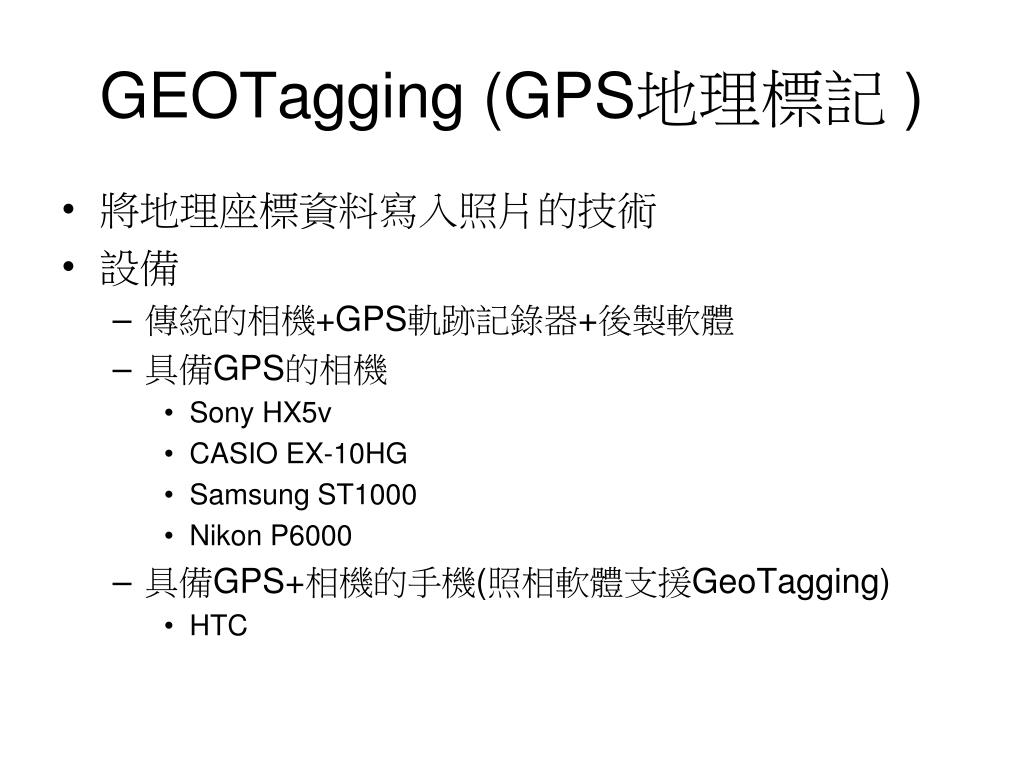

  17. GEOTagging (GPS地理標記 ) • 將地理座標資料寫入照片的技術 • 設備 • 傳統的相機+GPS軌跡記錄器+後製軟體 • 具備GPS的相機 • Sony HX5v • CASIO EX-10HG • Samsung ST1000 • Nikon P6000 • 具備GPS+相機的手機(照相軟體支援GeoTagging) • HTC

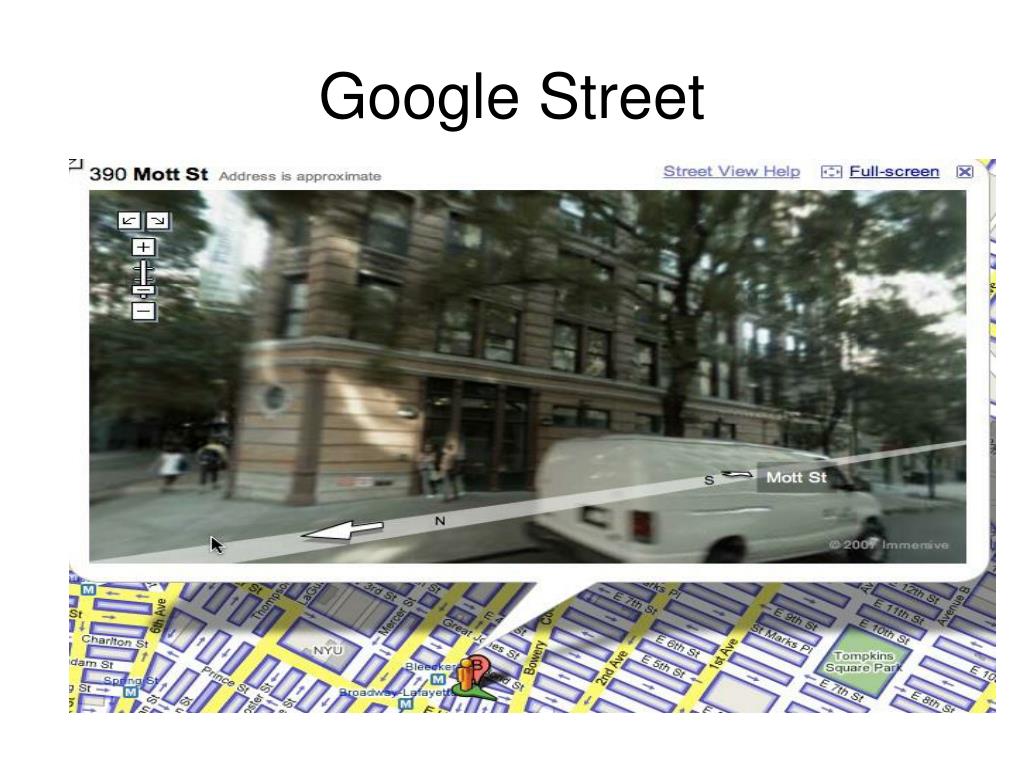

  18. Google Street
