  1. 华为OSN9500光传输系统

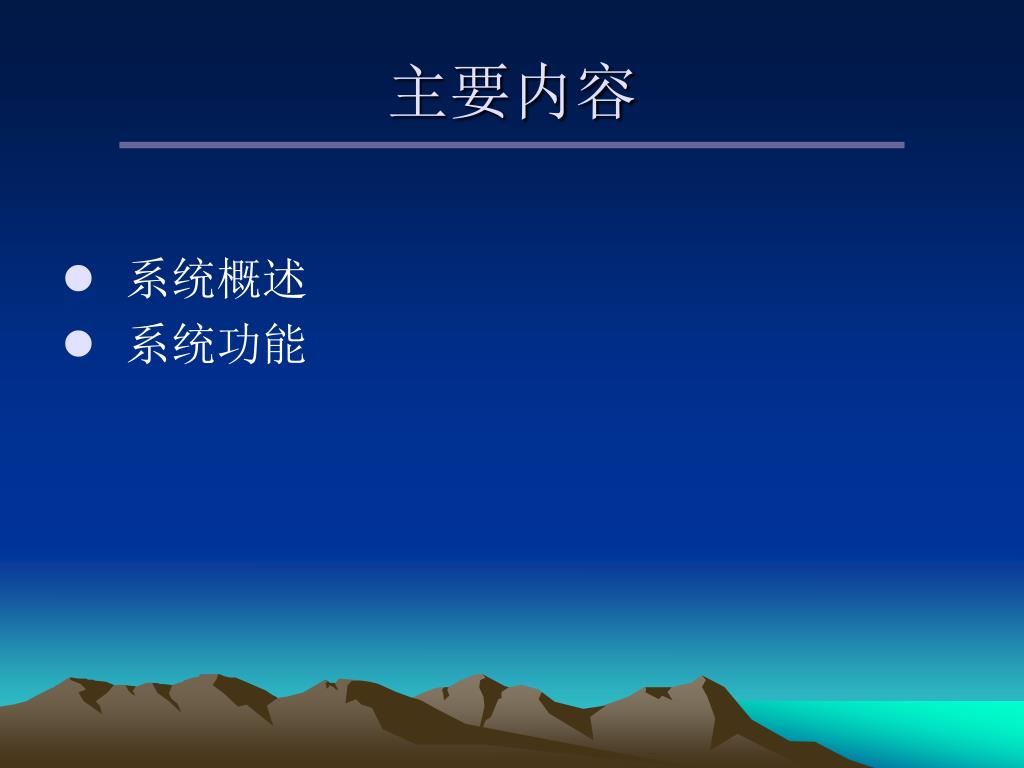

  2. 主要内容 • 系统概述 • 系统功能

  3. 系统概述 • 子架为600深，母板位于正中 • 母板总线速率为2.5G • 子架正面32个都是线路槽位，且每个槽位支持的 最大业务容量20G • 线路槽位间不存在物理上的对偶关系 • 线路板拉手条等宽 • 采用5.0主机平台 子架正面图

  4. OSN 9500产品介绍－设备图片 风扇为抽风型且可自动调速 风扇分前、后两框 交叉板、STG、SCC、SIG板、PIU板为双配，分别留有2个槽位 背面8个10G线路槽位 上下交叉板业务负荷分担、左右交叉板互为主备 2.2m和2.6m机柜可以放入两个子架 指示灯采用导光柱 屏蔽方式为子架级屏蔽 子架背面图

  5. OSN9500的特点 • 大容量、多类型的业务交叉能力： • 支持各业务接口间的全交叉 • 支持VC4、VC4-4C、VC4-8C、VC4-16C、VC4-64C业务类型的交叉 • SDH、ATM、IP业务的综合接入和传送 • 交叉板EXCH、GXCH可以提供400G或720G的业务交叉能力 • VC12级别的交叉和调度

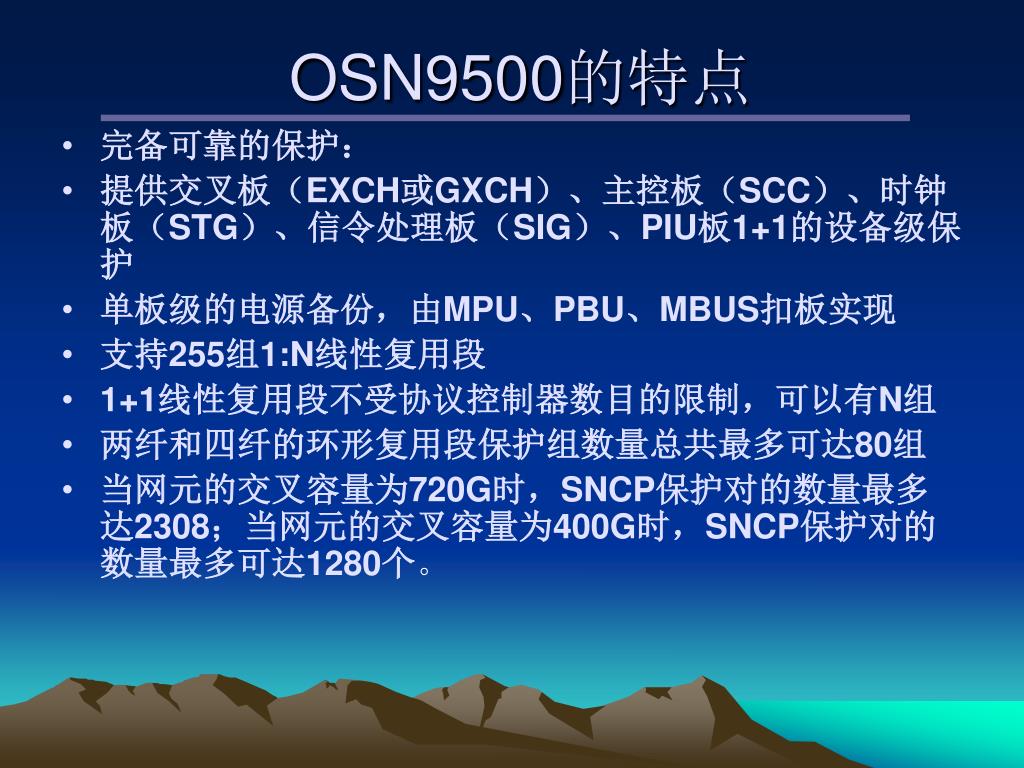

  6. OSN9500的特点 • 完备可靠的保护： • 提供交叉板（EXCH或GXCH）、主控板（SCC）、时钟板（STG）、信令处理板（SIG）、PIU板1+1的设备级保护 • 单板级的电源备份，由MPU、PBU、MBUS扣板实现 • 支持255组1:N线性复用段 • 1+1线性复用段不受协议控制器数目的限制，可以有N组 • 两纤和四纤的环形复用段保护组数量总共最多可达80组 • 当网元的交叉容量为720G时，SNCP保护对的数量最多达2308；当网元的交叉容量为400G时，SNCP保护对的数量最多可达1280个。

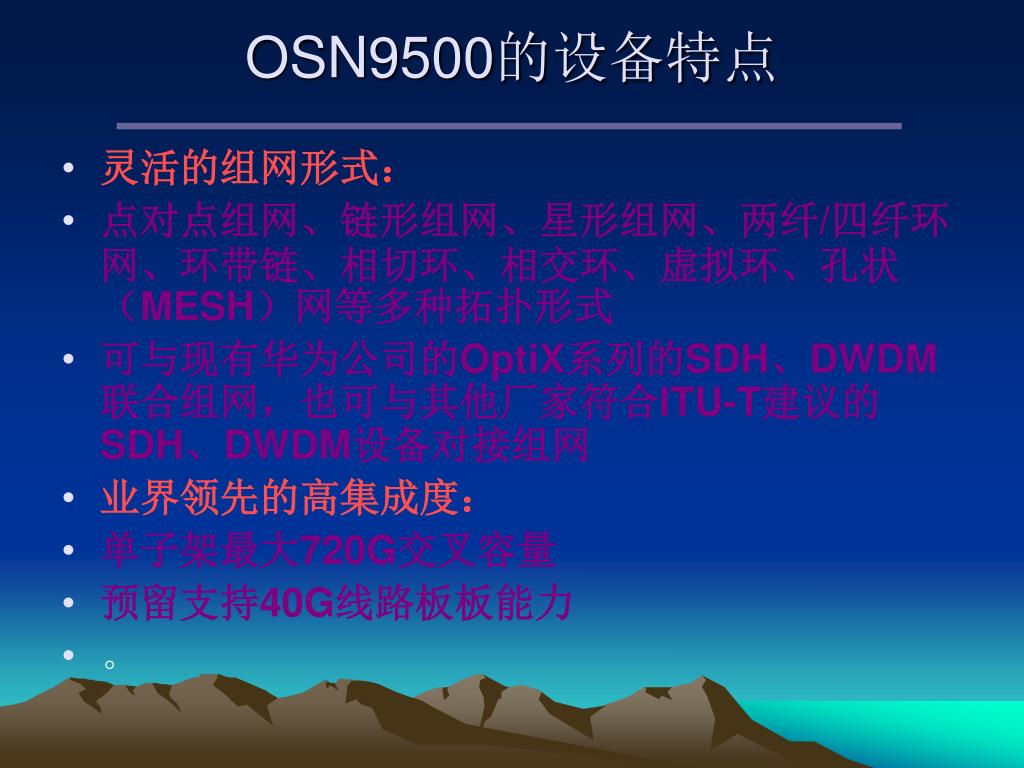

  7. OSN9500的设备特点 • 灵活的组网形式： • 点对点组网、链形组网、星形组网、两纤/四纤环网、环带链、相切环、相交环、虚拟环、孔状（MESH）网等多种拓扑形式 • 可与现有华为公司的OptiX系列的SDH、DWDM联合组网，也可与其他厂家符合ITU-T建议的SDH、DWDM设备对接组网 • 业界领先的高集成度： • 单子架最大720G交叉容量 • 预留支持40G线路板板能力 • 。

  8. 第二部分 系统功能

  9. OSN 9500产品介绍－子架结构

  10. OSN 9500产品介绍－单板槽位

  11. OSN 9500产品介绍－线路单元 • 线路单元类型： • SSJ1JD64 2×STM-64光接口板 • SSJ1JL64 单路STM-64光接口板 • SSJ1JO16 8×STM-16光接口板 • SSJ1JQ16 4×STM-16光接口板 • SSJ1JD16 2×STM-16光接口板 • SSJ1JL16 单路STM-16光接口板 • SSJ1JH41 16×STM-4/STM-1光接口板 • SSJ1JLH1 16×STM-1光接口板 • SSJ1JLHE 16×STM-1电接口板 • SSJ1JLQ4 4×STM-4光接口板

  12. OSN 9500产品介绍－线路单元 • 线路单元功能： • 光电转换（光接口板） • 复用、解复用 • 开销处理 • 实现3级CLOS矩阵的第一、三级交叉 • 注： • 线路板的CPU最小系统不再采用扣板形式 • SSJ1JF64（带外FEC）单板后续版本开发 • STM-256速率线路板后续版本开发

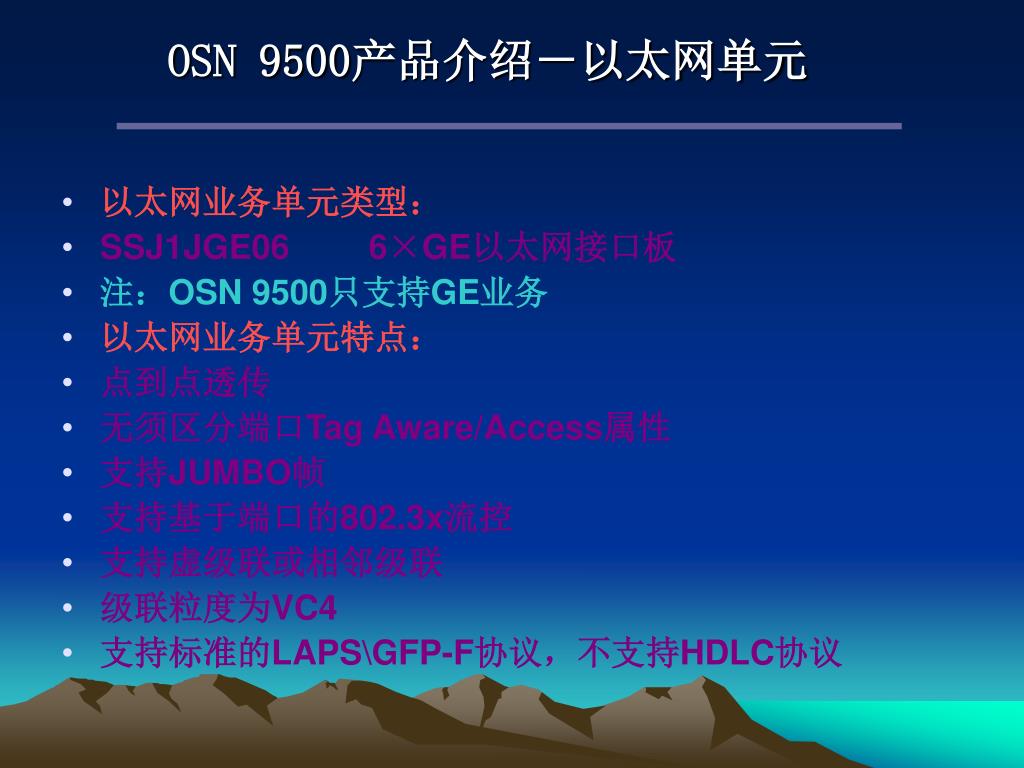

  13. OSN 9500产品介绍－以太网单元 • 以太网业务单元类型： • SSJ1JGE06 6×GE以太网接口板 • 注：OSN 9500只支持GE业务 • 以太网业务单元特点： • 点到点透传 • 无须区分端口Tag Aware/Access属性 • 支持JUMBO帧 • 支持基于端口的802.3x流控 • 支持虚级联或相邻级联 • 级联粒度为VC4 • 支持标准的LAPS\GFP-F协议，不支持HDLC协议

  14. XCH XCH XCH XCH • OSN 9500内部通信－Lanswitch方式 HUB 。。。。 LUxx LUxx JSCC JSCC JCOM 调试网口 JSIG JSIG JSTG JSTG JDCU JSTI EMPU JEOW 注：主控COM口、调试网口COM1/COM2都是10/100M自适应的；其中COM1/COM2口对交叉、标准网线也是自适应的，但主控上的COM口则不然

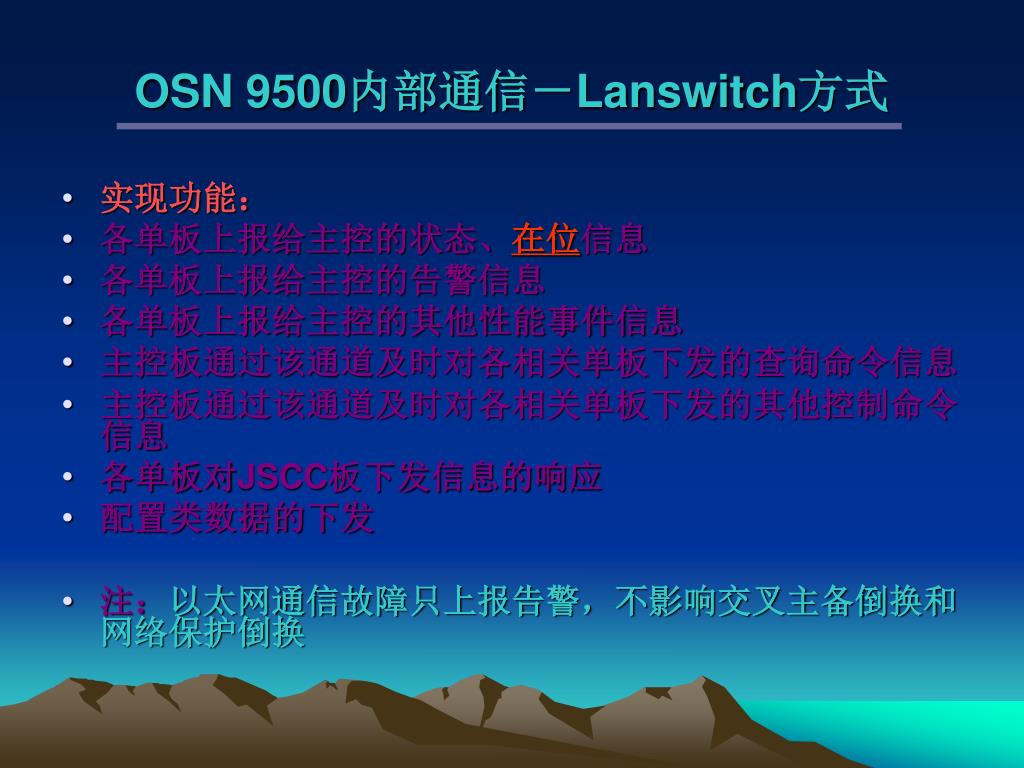

  15. OSN 9500内部通信－Lanswitch方式 • 实现功能： • 各单板上报给主控的状态、在位信息 • 各单板上报给主控的告警信息 • 各单板上报给主控的其他性能事件信息 • 主控板通过该通道及时对各相关单板下发的查询命令信息 • 主控板通过该通道及时对各相关单板下发的其他控制命令信息 • 各单板对JSCC板下发信息的响应 • 配置类数据的下发 • 注：以太网通信故障只上报告警，不影响交叉主备倒换和网络保护倒换

  16. OSN 9500产品介绍－交叉单元 • 交叉单元类型： • SSJ1GXCHA • 高阶（VC4）交叉板，单板交叉容量200G，子架级交叉容量400G • 对SSJ1JLH1、SSJ1JLQ4、SSJ1JH41都支持 • SSJ1EXCH/SSJ1GXCHB • 高阶（VC4）交叉板，单板交叉容量360G，子架级交叉容量720G，不支持SSJ1JLH1、SSJ1JLQ4，但支持SSJ1JH41 • SSJ1JXCL • 低阶（VC12）交叉板，交叉容量为20G/40G，插在线路槽位 • SSJ1JXCS • 后续开发单板，上下连通的大板，对SSJ1JH41、SSJ1JLH1、SSJ1JLQ4均支持

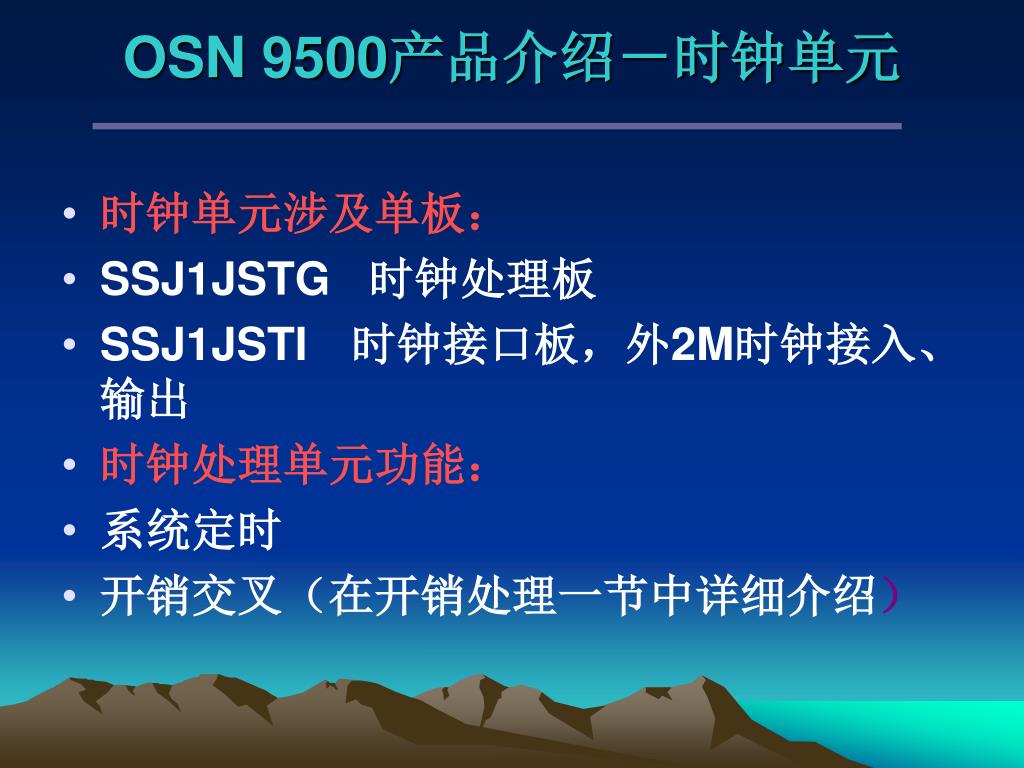

  17. OSN 9500产品介绍－时钟单元 • 时钟单元涉及单板： • SSJ1JSTG 时钟处理板 • SSJ1JSTI 时钟接口板，外2M时钟接入、输出 • 时钟处理单元功能： • 系统定时 • 开销交叉（在开销处理一节中详细介绍）

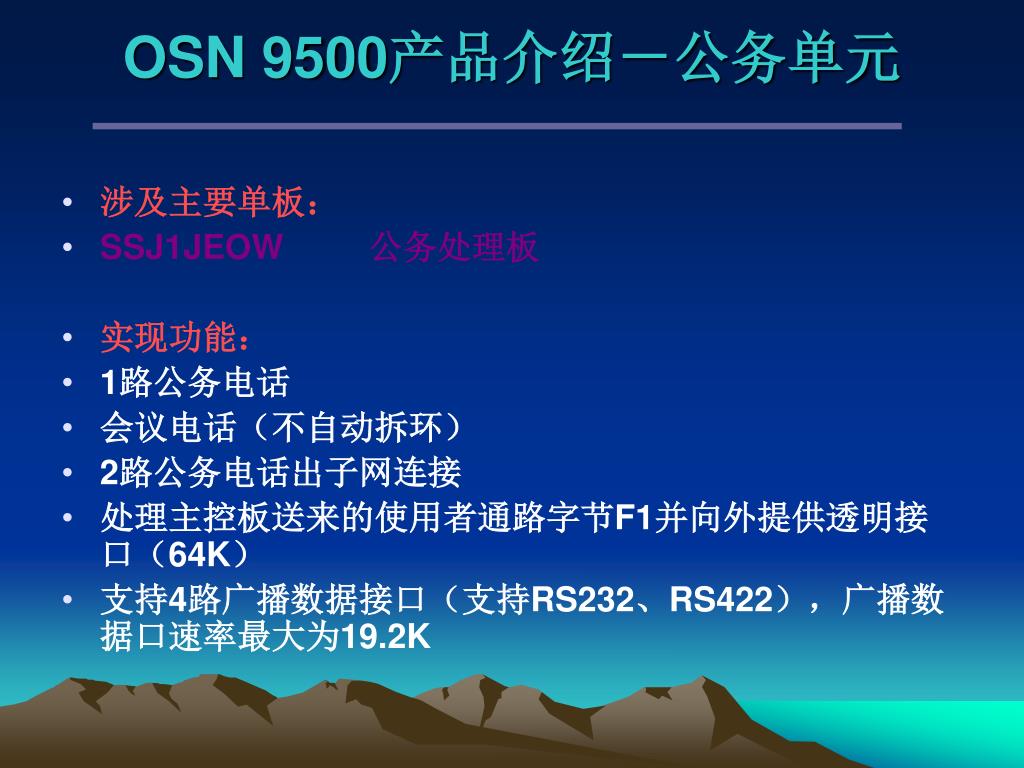

  18. OSN 9500产品介绍－公务单元 • 涉及主要单板： • SSJ1JEOW 公务处理板 • 实现功能： • 1路公务电话 • 会议电话（不自动拆环） • 2路公务电话出子网连接 • 处理主控板送来的使用者通路字节F1并向外提供透明接口（64K） • 支持4路广播数据接口（支持RS232、RS422），广播数据口速率最大为19.2K

  19. OSN 9500产品－监控与机电单元 • 涉及单板： • SSJ1JPIU 电源接入板 • SSJ1JPBU 关键电源备份板 • SSJ1EMPU 机电信息处理板 • SSJ1MBUS 维护总线通信模块 • 实现功能： • 电源接入 • 电源备份 • ……（详见监控与机电单元一节）

  20. OSN 9500产品介绍－主控单元 • 涉及单板： • SSJ1JSCC 主控板 • 实现功能： • 通信 • 系统控制 • 单板特点： • 复位或者更换后会下网元下发配置数据 • 取消了主控板ID的拨码开关 • 可以通过跳线擦除数据库和主机 • 可以通过跳线控制电池供电 • 2’5’’问题仍然存在
