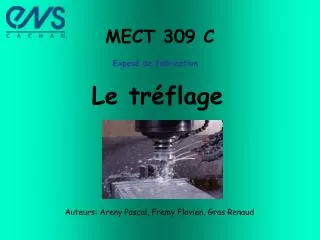

  1. MECT 309 C Exposé de fabrication Le tréflage Auteurs: Areny Pascal, Fremy Flavien, Gras Renaud

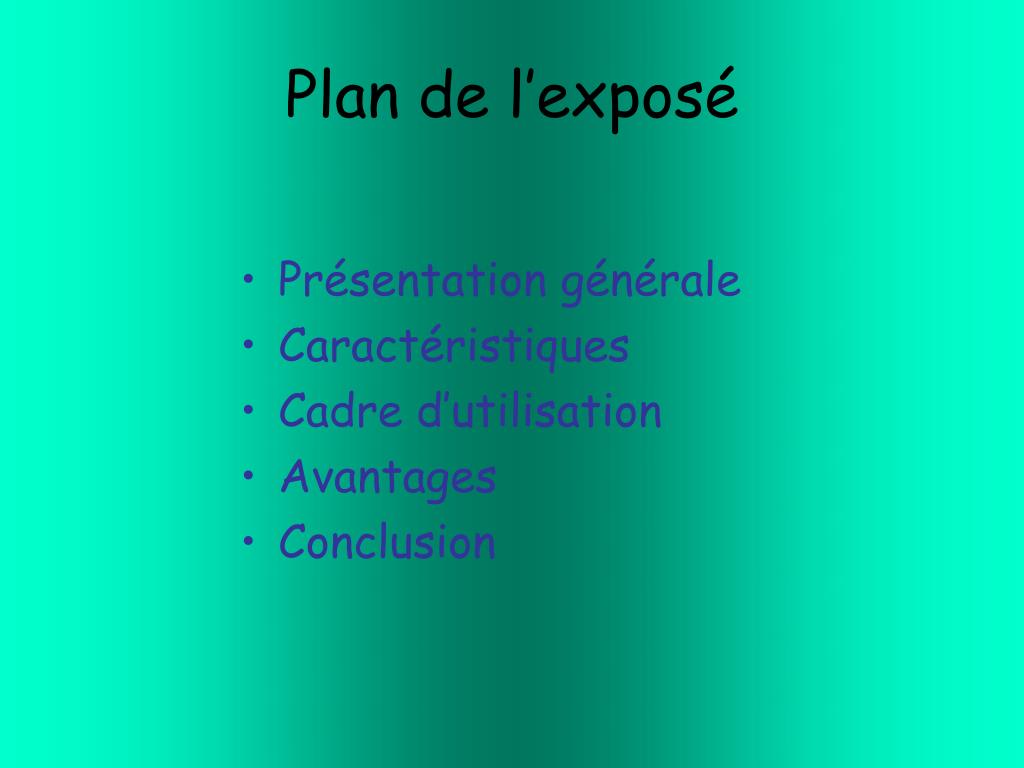

  2. Plan de l’exposé • Présentation générale • Caractéristiques • Cadre d’utilisation • Avantages • Conclusion

  3. Les différents moyens de fabrication Moulage Déformation Usinage Tournage Fraisage Tréflage

  4. Usinage de poches Mf F aciers traités Réfractaires alliages titane etc Naissance du tréflage

  5. caractéristiques Le trèflage s’apparente au perçage Origine du nom : tréflage Chevauchement de perçage

  6. Rigidité de la machine à assurer: Réduction du porte-à-faux suivant l’axe y rigidité suivant l’axe z

  7. Les différents mode de tréflage: Descente de l’outil • Grignotage latéral: • Grignotage frontal: Usinage de poches ouvertes Descente de l’outil Usinage de poches fermées

  8. Cadre d’utilisation Hauteur d’usinage élevée Fabrication de moules Evidement de poches Aéronautique Energétique (aubes) Objectif de productivité: Puissance couple rigidité de la machine Débit maximal de copeaux compromis

  9. Visualisation du procédé

  10. avantages • Utilisation de l’outil suivant son axe le plus rigide • Limitation des efforts et moments fléchissants sur l’outil et la pièce. • Réduction de la charge appliquée à la machine • Augmentation des débits copeaux

  11. Utilisation de l’outil selon la plus grande rigidité • On évite la flexion engendrée dans l’outil lors d’un contournage

  12. Limitation des efforts • Réalisation d’une opération d’usinage identique : -En contournage classique -En tréflage Opération:Rainure même critère d’usure.

  13. Limitation des efforts *Essai en rainurage classique avec un outil LMT Fette : Résultat : usinage de 3 rainures, de 2X5X360mm pour un temps d’usinage de 1H16mn et 10,8cm^3 de copeaux.

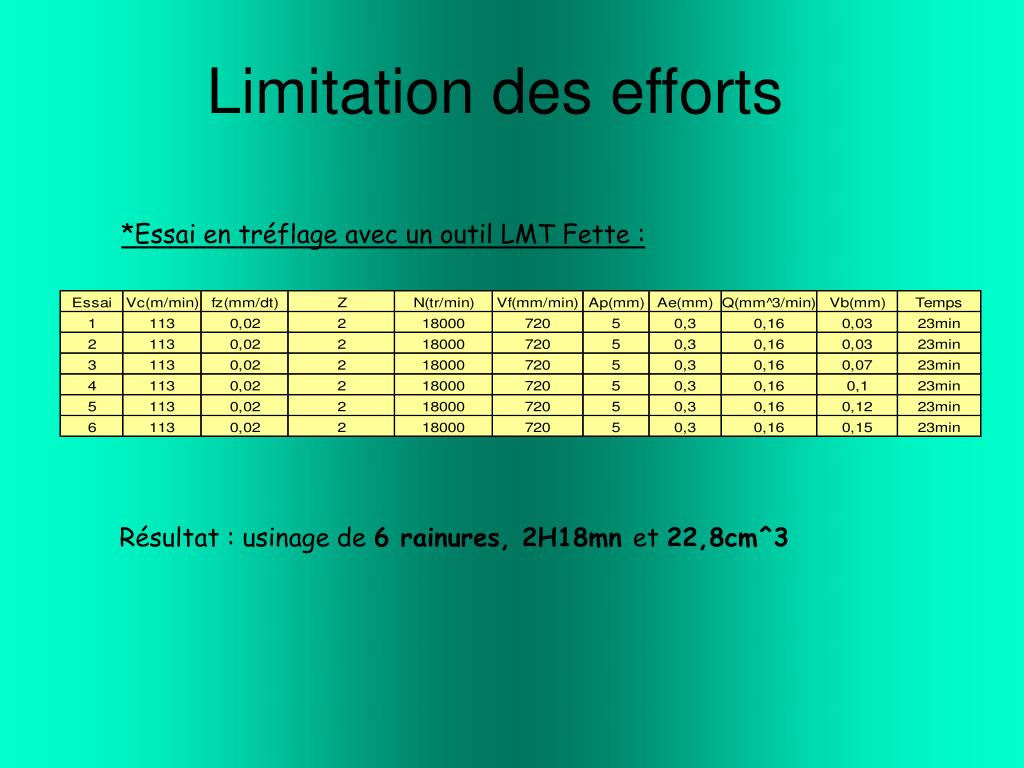

  14. Limitation des efforts *Essai en tréflage avec un outil LMT Fette : Résultat : usinage de 6 rainures, 2H18mn et 22,8cm^3

  15. Limitation des efforts *Essai en tréflage avec un outil Jabro : Résultat : usinage de 9 rainures, 3H27mn et 32,4cm^3 Conclusion: durée de vie augmentée

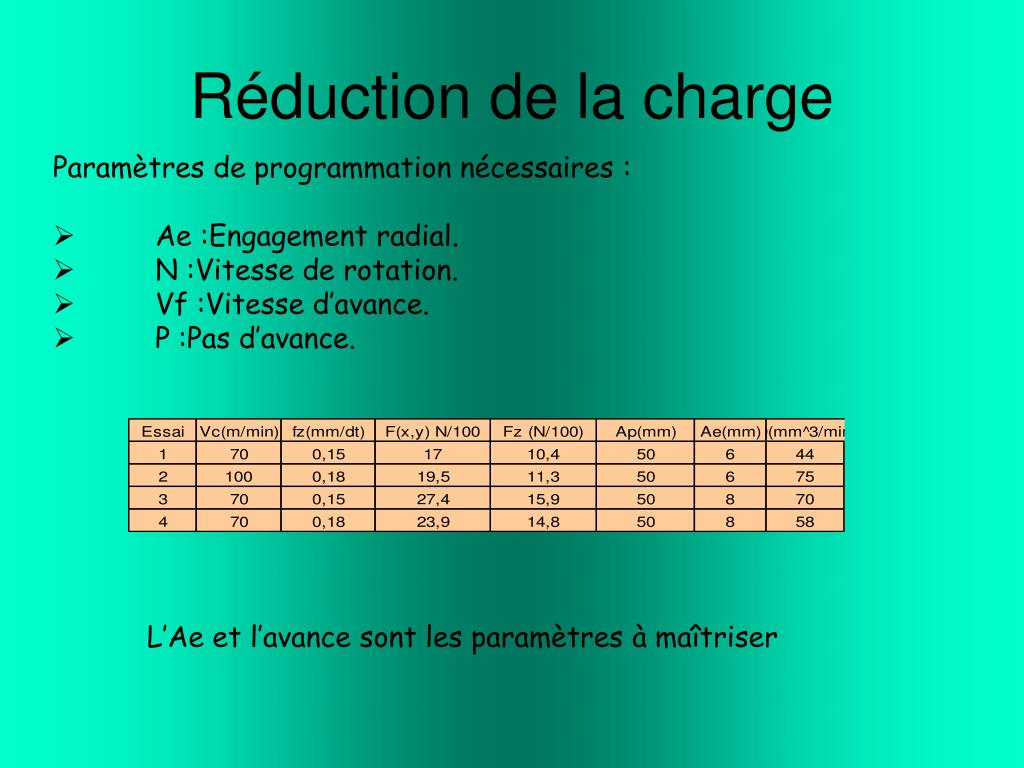

  16. Réduction de la charge • Paramètres de programmation nécessaires : • Ae :Engagement radial. • N :Vitesse de rotation. • Vf :Vitesse d’avance. • P :Pas d’avance. L’Ae et l’avance sont les paramètres à maîtriser

  17. conclusion Début du tréflage • Evolution des outils dans le futur: • Plus polyvalent • A plaquette ou monobloc • Clarification de l’utilisation de cette stratégie en fonction des: • Matériaux • Profondeurs • Tailles • Morphologies de la pièce
